Усилитель звука D класса Clone purifi Hb 3.064 ULTRA

[Alex]

Любители играться с операционниками заценят.

[Alex]

Сделал замеры одного канала программой RMAA на мощности 1 Вт с нагрузкой 4 Ом.

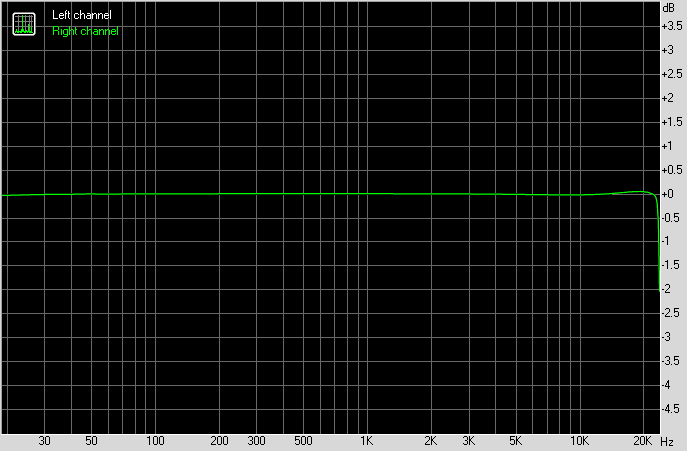

Амплитудно-частотная характеристика

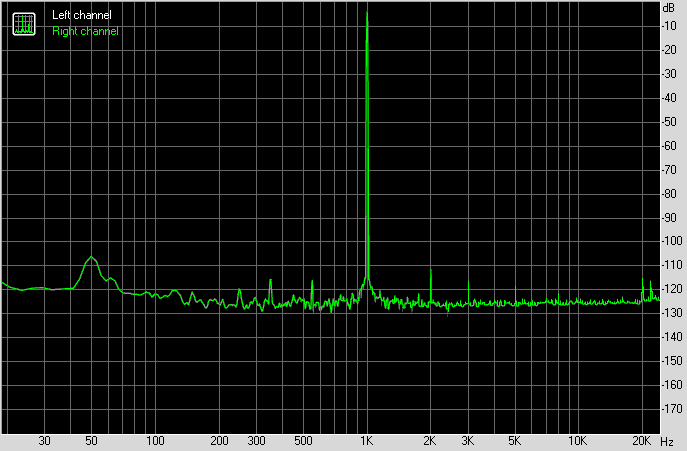

Гармонические искажения 0.00068


Ачх получилась ровнюсенькая а гармонические искажения уперлись в возможности моей карты. Получились отличные результаты замеров.

[Alex]

Заказал себе корпус для усилителя, посмотрим, как быстро прийдет.
Буду использовать два блока питания +/- 48В купить можно здесь
Дополнительный блок +/- 15В купить можно здесь

[Astr]

Выложите спектр искажений на мощности 5... 10 Вт.
Алиэкспрес не принимает заказы с Украины. Как вам это удается?

[Alex]

По доставке с Алиэкспрес viewtopic.php?f=34&t=1427

[Sous]

Выложите спектр искажений на мощности 5... 10 Вт.
Алиэкспрес не принимает заказы с Украины. Как вам это удается?

Там будет еще ниже, так как на 10-15Вт минимум искажений, я намерял спектропласом 0,00008% КНИ и 0,00012 КНИ+ШУМ. Может было бы и лучше, но ЦАП больше не позволяет.

Кстати, для измерений на фиксированной частоте супер ЦАП не нужен, можно обычный использовать с добавлением фильтра на ОУ 2 порядка срезающий все выше полезного сигнала.

[Astr]

Там будет еще ниже, так как на 10-15Вт минимум искажений, я намерял спектропласом 0,00008% КНИ и 0,00012 КНИ+ШУМ. Может было бы и лучше, но ЦАП больше не позволяет.

Да, супер усилитель получился.
Кстати, я написал тебе ЛС о заказе стерео комплекта модулей Пурифи. Буду ждать!

[Alex]

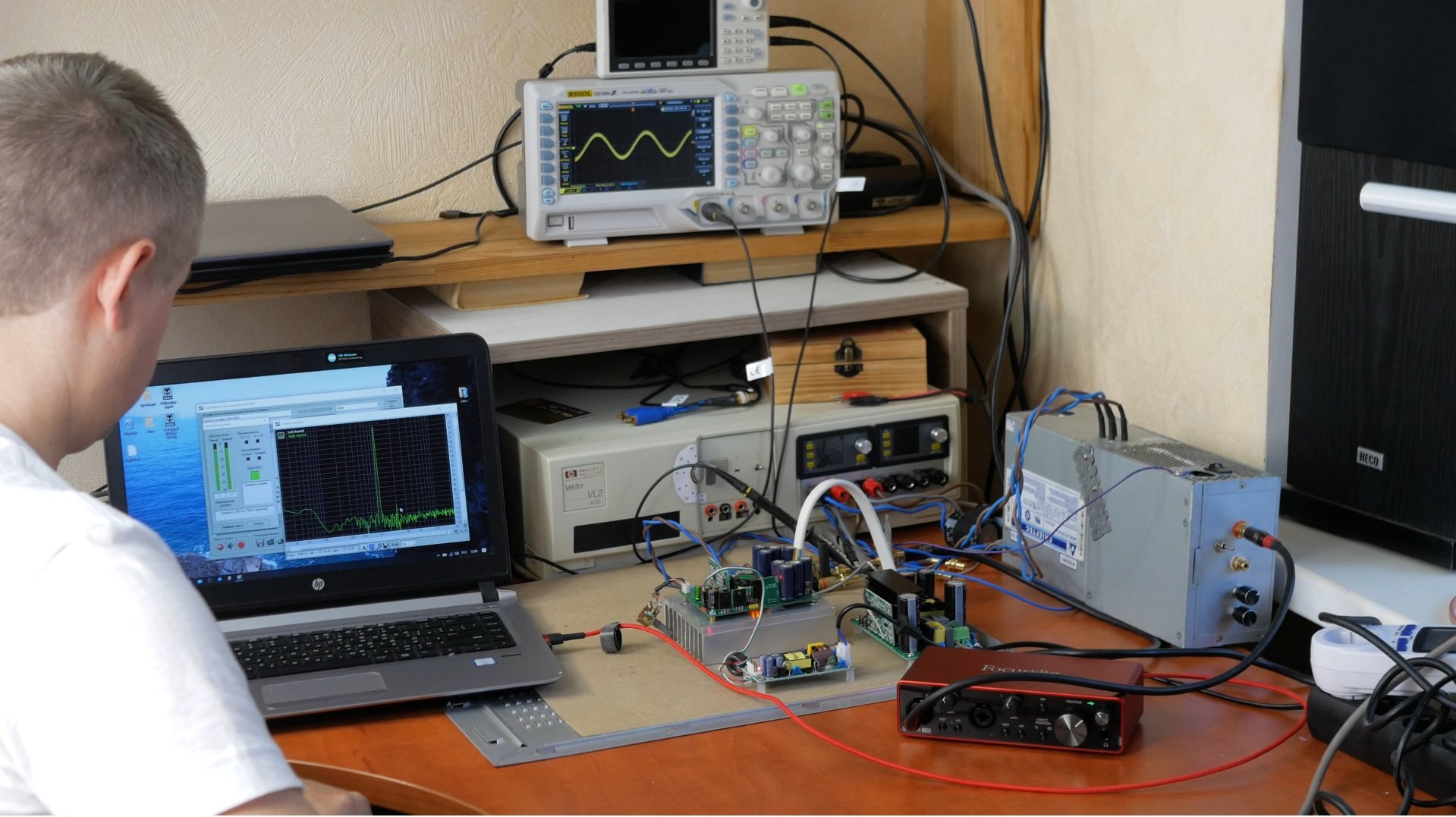

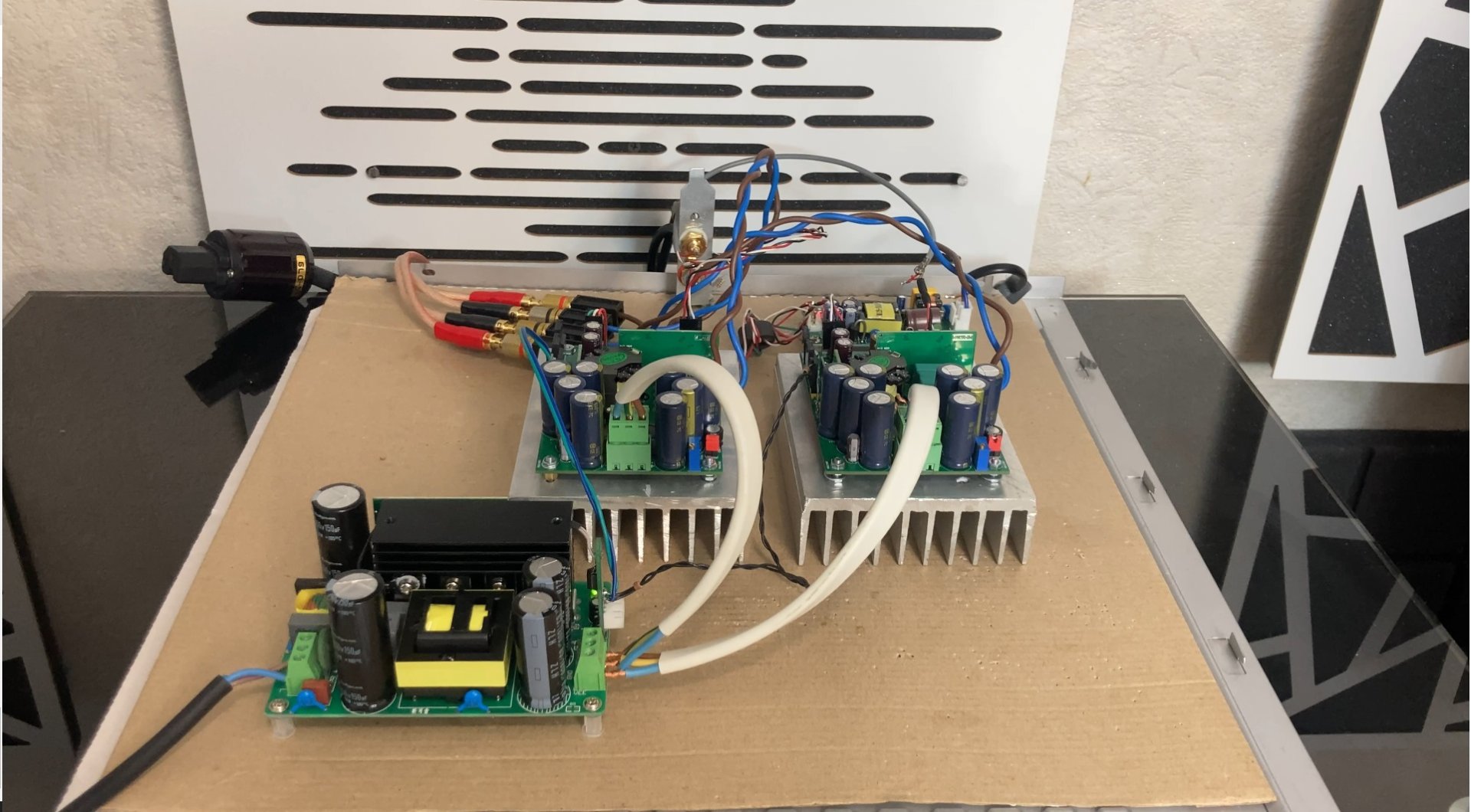

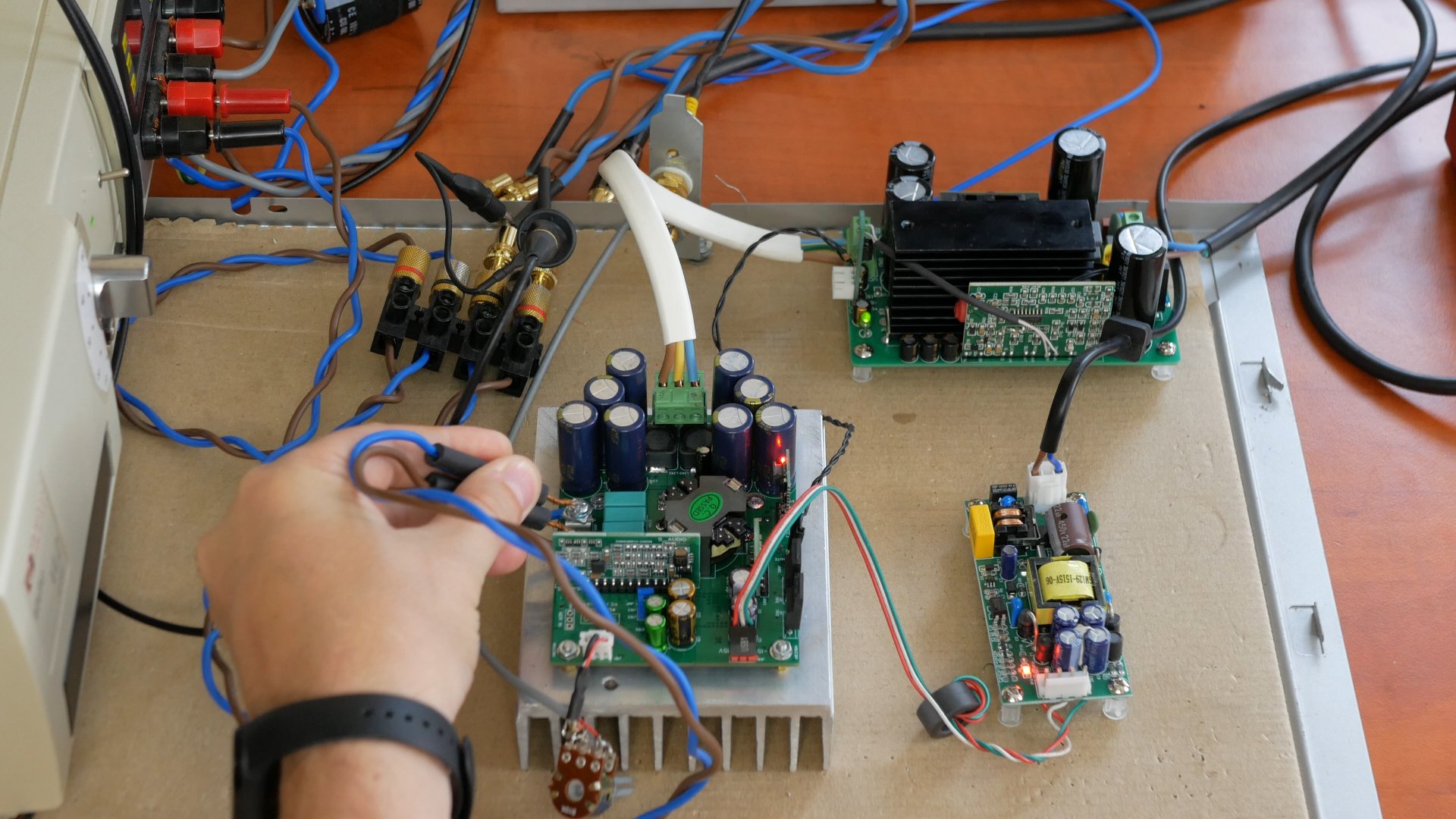

Собрал на стенде послушать усилитель, позже напишу свои ощущения от прослушивания.

[Alex]

Проверил, как работает защита от постоянки на выходе. На плате усилителя есть выход, который при обнаружении постоянки подает сигнал на блок питания и тот выключается. Теперь не нужно в схему защиты включать реле, подаю на выход усилителя 4В и через секунду блок питания усилителя выключается. Что бы его затем включить, нужно убрать питание и подождать минуту, а затем включать.

[ptv]

Здравствуйте.
Может автор или кто-нибудь другой подскажет?
Кто возьмется собрать подобный усилитель?
Спасибо.

[Sous]

Есть собранныый на платах 3_061. Этот аппарат ездил в тур и ему помяли одно ребро на новой почте и кто-то из дегустаторов свернул рца. Отремонтирую и буду продавать. Корпус такой как у Александра, с селектором на 3 входа. Но селектор я сильно испохабил заменив реле на такамисаву. Так как у меня были реле на 12В пришлось несколько перекроить схему управления селектором.

[ms142]

Но селектор я сильно испохабил заменив реле на такамисаву.

И в чем тут похабство? Такамисава - норм реле и всяко лучше, чем штатное непоймичего.

[Sous]

ну я не аккуратно сделал. В родной плате китайса применил управление реле на транзисторах по схеме эммитерного повторителя, почему-то. Пришлось переделать, иначе напряжение выше 5в на реле было не поднять.Ну и от родной платы мало что осталось. Переделал управление на постоянно запитанные катушки, которые через транзисторы замыкаются на землю.Потом переделал индикацию, потом еще пришлось убавить яркость диодов... А так то да, такамисава хорошие реле.

[Timoha]

Собрал на стенде послушать усилитель, позже напишу свои ощущения от прослушивания.

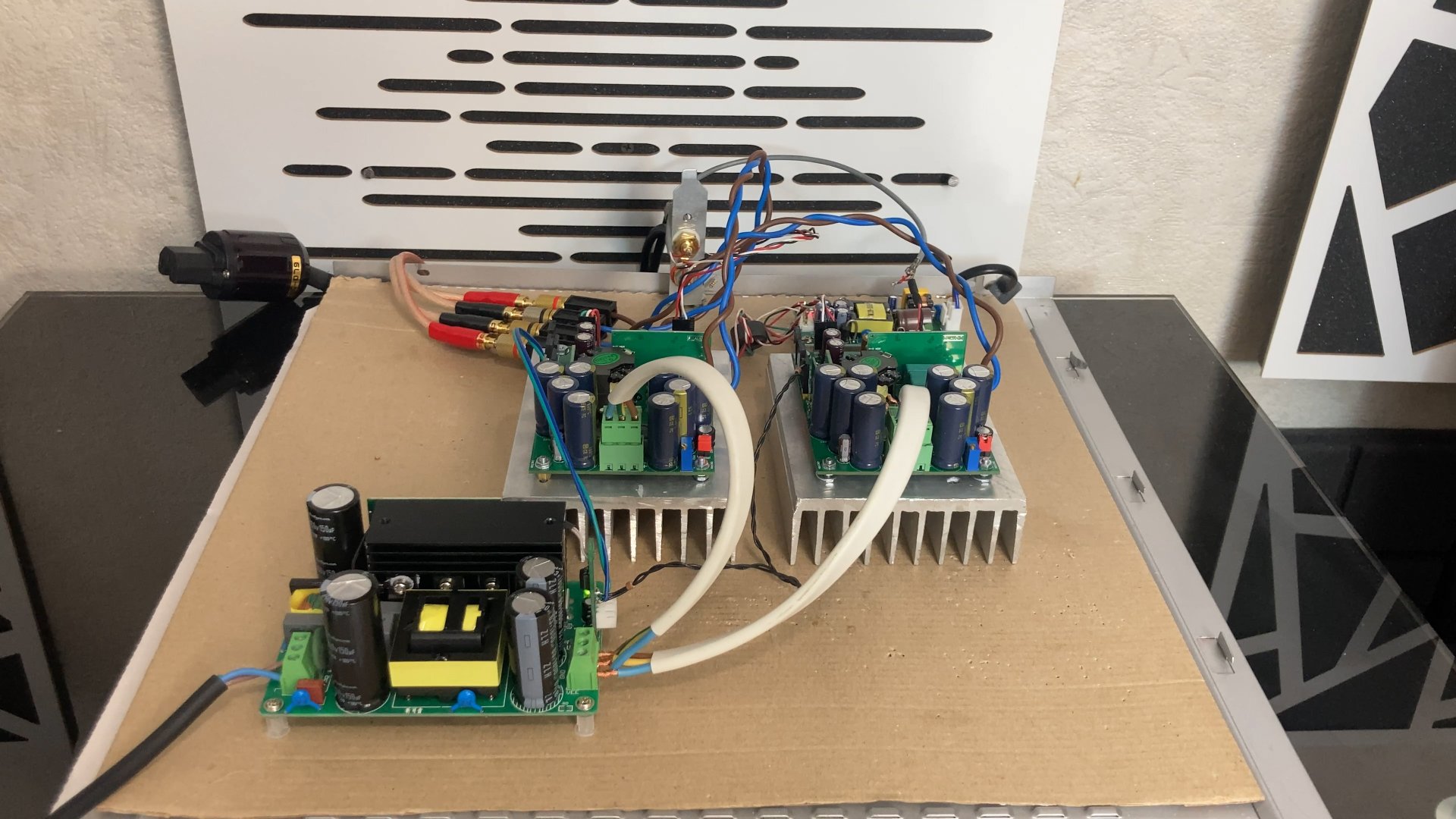

Clone purifi Hb 3.064.jpg

Ох, Александр, хочется уже увидеть вашу реализацию и узнать ваше мнение озвучании. Надеюсь, видео вскоре будет доступно.

[Alex]

Жду когда приедет корпус из Китая и потом буду собирать.

[Alex]

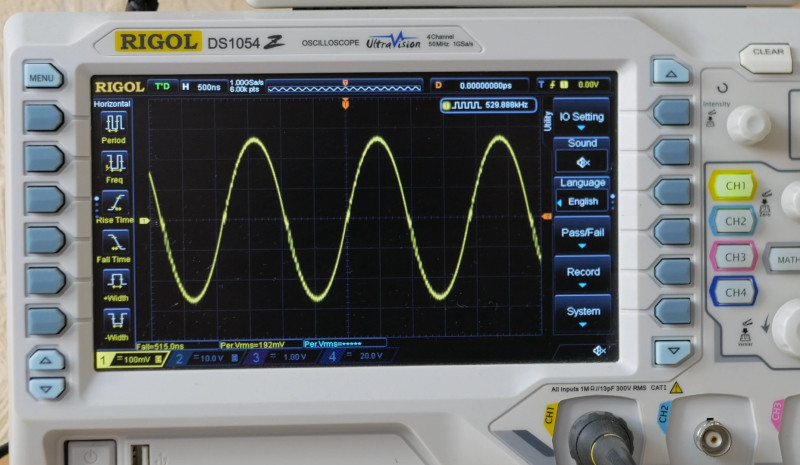

Помните на старых компьютерах была такая кнопка TURBO, так вот в этой плате также есть возможность увеличить частоту в два раза. По умолчанию несущая частота 530 kHz с амплитудой 192 mV

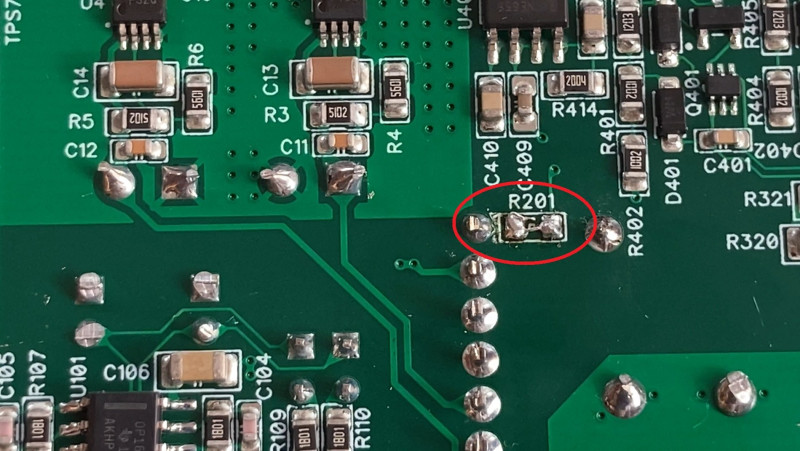

Для увеличения частоты нужно на плате перемкнуть R201

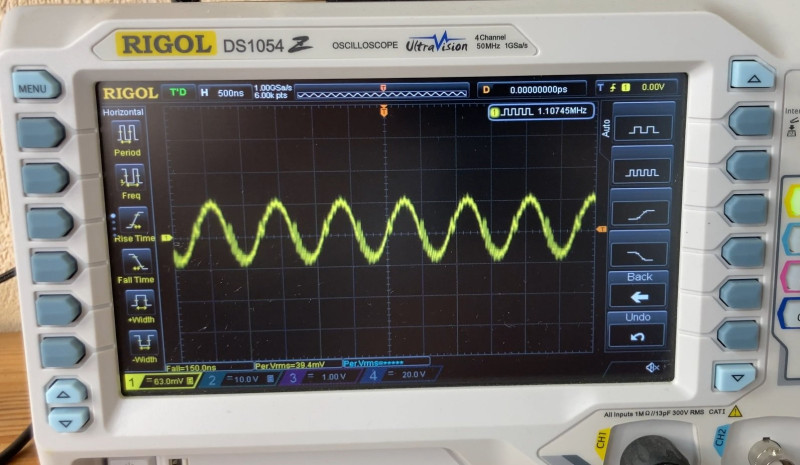

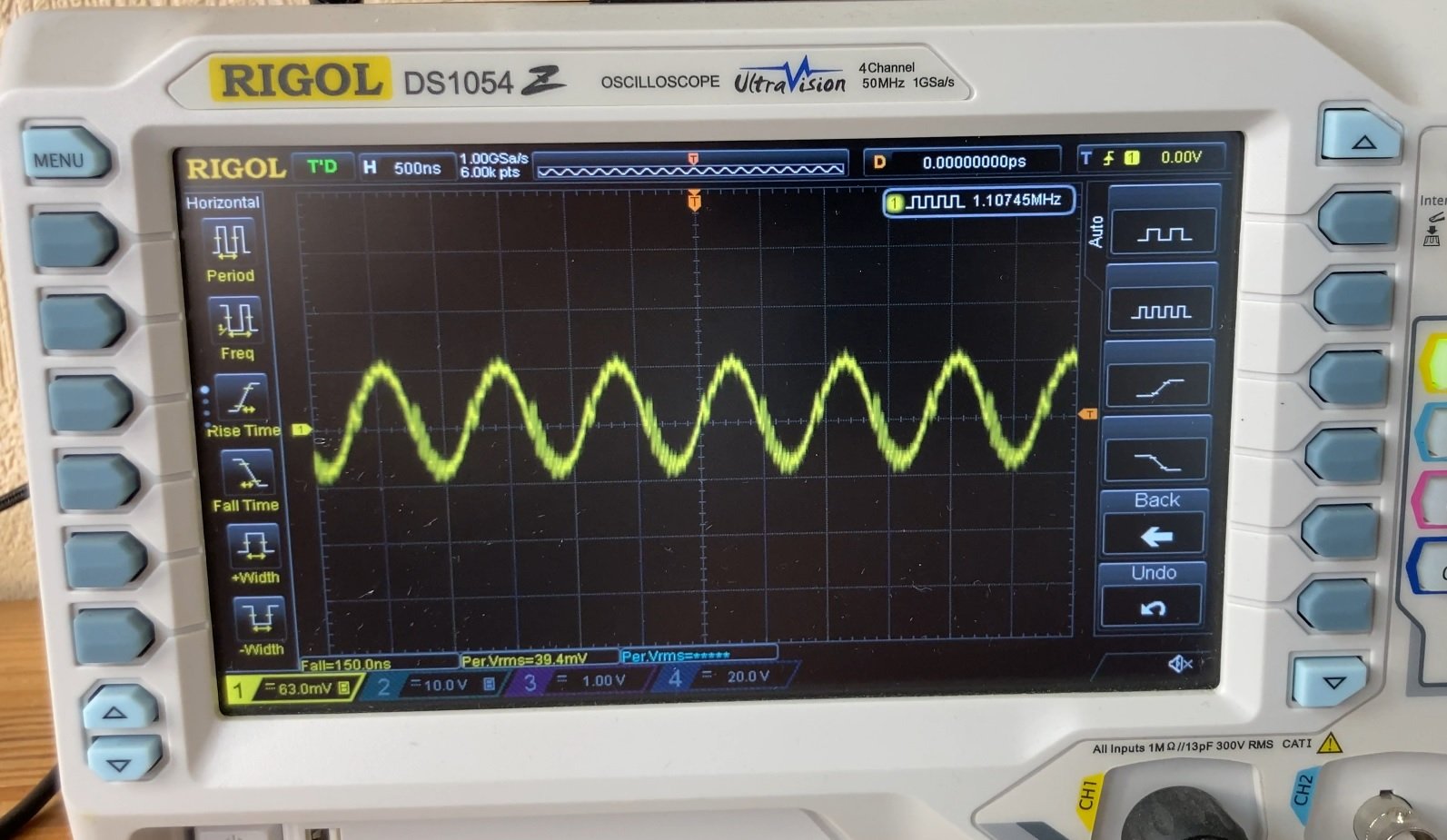

Теперь несущая частота увеличилась до 1.1 MHz а амплитуда стала 39.8 mV. В таком случае потребление платы также увеличилось и нагреваться она стала сильнее. Как увеличение частоты повлияет на звук я не знаю, проверю все и напишу результаты сюда.

[Alex]

Прослушал я пару дней этот усилитель, слушал разную музыку и даже посмотрел пару фильмов. Звук обалденный, натуральный, когда в фильме стучали в дверь, хотелось пойти и открыть . Музыка звучит очень натурально ничего лишнего, звук чистейший. Высокие мягкие и четкие, бас отличный, все звучит гармонично. Это лучший усилитель, который я когда-либо слышал. В дальнейшем сделаю по блоку питания на канал и соберу все в корпус, который никак не доедет из Китая. Слушал не разогнаную версию.

[Inok]

А насколько лучше звук если сравнить с клоном нкоре? И интересно какое потребление платы и какую дает мощность на этом блоке питания?

[serg]

привет Алекс , б.п. резонансные полумост на L6599 ? мерили импульсный шум на нагрузке ? результат должен быть лучше типовых б.п. на шим , типо TL494

[Astr]


Прослушал я пару дней этот усилитель, слушал разную музыку и даже посмотрел пару фильмов. Звук обалденный, натуральный, когда в фильме стучали в дверь, хотелось пойти и открыть . Музыка звучит очень натурально ничего лишнего, звук чистейший. Высокие мягкие и четкие, бас отличный, все звучит гармонично. Это лучший усилитель, который я когда-либо слышал. В дальнейшем сделаю по блоку питания на канал и соберу все в корпус, который никак не доедет из Китая. Слушал не разогнаную версию.

Сравните звучание с не разогнаным. Я тоже на этапе сборки этой версии.

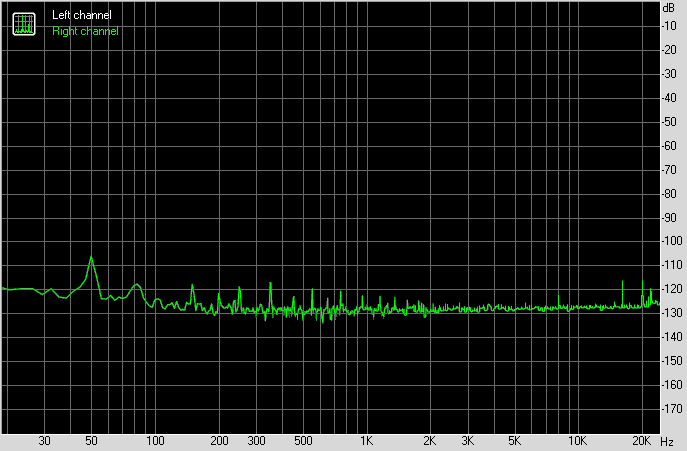

П.С. У меня на мощности выше 5 Вт сильный возбуд в широкой полосе частот. На 10 ватах полка шума поднимается на 10 дБ. Посмотрите на своем макете. На усилителе 2.42 такого нет, он тоже с линейным БП.

[Alex]

привет Алекс , б.п. резонансные полумост на L6599 ? мерили импульсный шум на нагрузке ? результат должен быть лучше типовых б.п. на шим , типо TL494

Привет, блок этот сильных шумов при нагрузке нету.

[Alex]

П.С. У меня на мощности выше 5 Вт сильный возбуд в широкой полосе частот. На 10 ватах полка шума поднимается на 10 дБ. Посмотрите на своем макете. На усилителе 2.42 такого нет, он тоже с линейным БП.

У меня нет возбуда и полка шума не меняется при увеличении мощности.

Сравните звучание с не разогнаным. Я тоже на этапе сборки этой версии.

Сравнивал оба варианта разогнанный и обычный, какойто особой разницы я не заметил.

[Alex]

А насколько лучше звук если сравнить с клоном нкоре? И интересно какое потребление платы и какую дает мощность на этом блоке питания?

Звук более натуральный, бас и высокие, заметно лучше. Потребление платы с блоком питания 8.3W, мощность на этом блоке на 4 Ом 225Вт.

[Astr]

Алекс, сигнал от генератора подаете на симметричный вход?

[Alex]

нет

[Alex]

phpBB [media]

[IT-Prof]

Спасибо за интересное видео!

[Alex]

Как убрать помехи от дополнительного блока +/-15В здесь viewtopic.php?p=22535#p22535

[Timoha]

phpBB [media]

Отличное видео. Спасибо за визуализацию и наглядный пример. Жду окончательного результата

[Alex]

Подробные замеры RMAA на мощности 1 Вт с нагрузкой 4 Ом.


Частотная характеристика


Уровень шума -95.7


Динамический диапазон 95.7


Гармонические искажения 0.00068


Интермодуляционные искажения 0.00336
