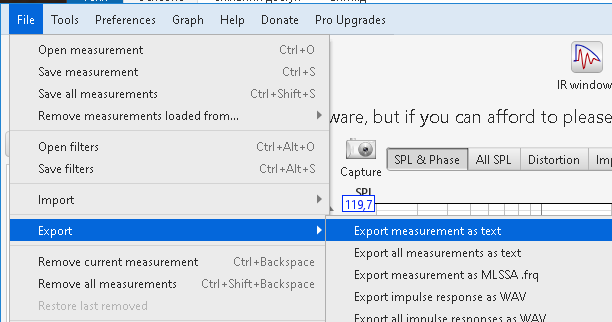

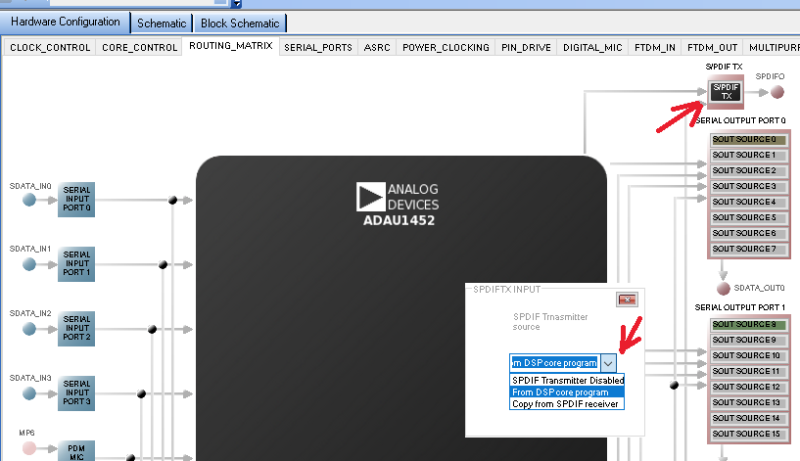

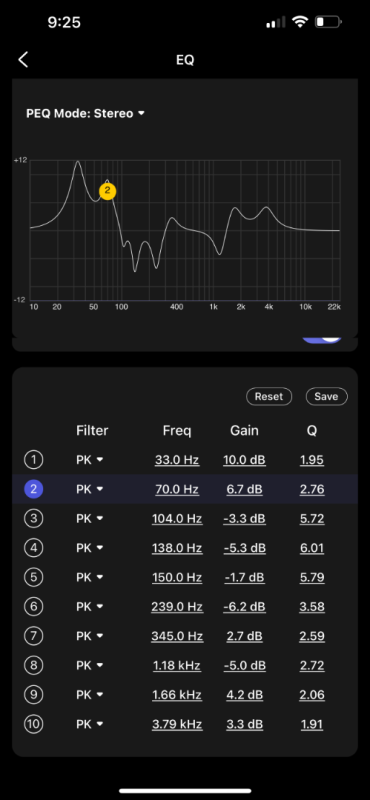

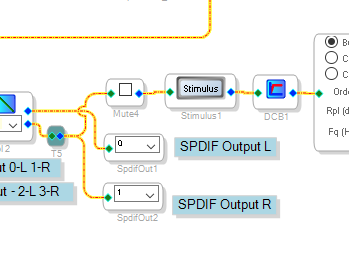

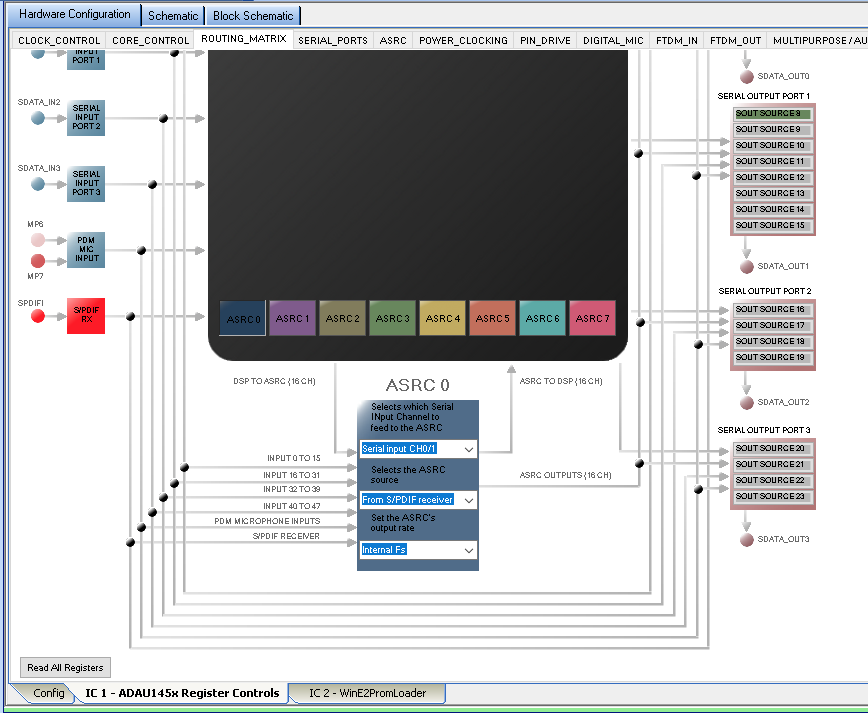

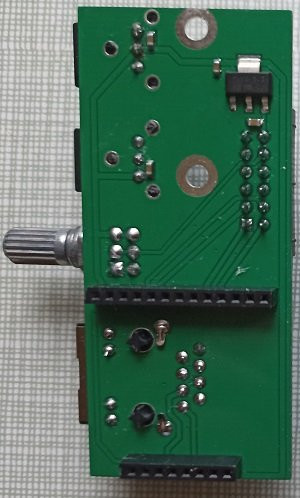

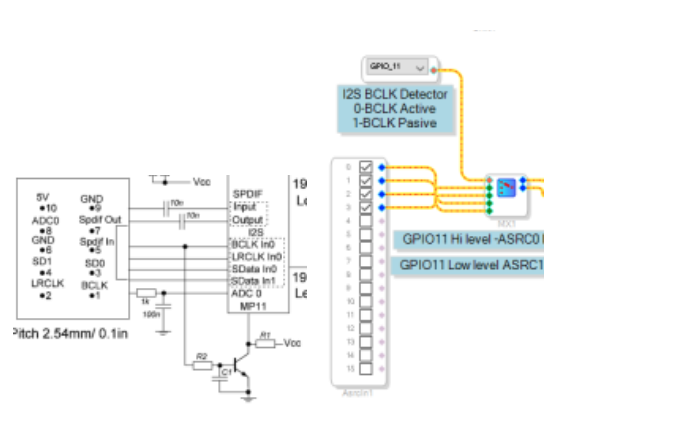

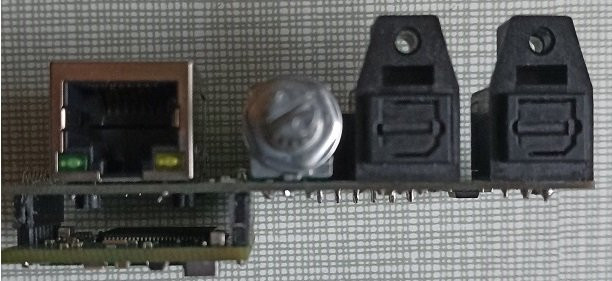

ADAU1452 позволяет выводить сигнал через SPDIF из ядра DSP, а также позволяет копировать сигнал SPDIF с входа на выход SPDIF без использования ядра DSP. Настройка того, откуда брать сигнал для SPDIF, выполняется в этом окне.
Если сигнал SPDIF копируется с входа SPDIF на выход SPDIF, то в сигнале между правым и левым каналами не будет задержки. При копировании сигнала все устройства, подключенные к SPDIF, будут принимать сигнал синхронно. Но если сигнал в SPDIF выводится из ядра DSP, то между входным сигналом SPDIF и выходным сигналом SPDIF будет задержка 1,1 мс при частоте дискретизации проекта в сигма студио 48кГц, эта задержка стабильна и может быть легко учитываться при использовании плат в активной стерео системе трёхполосных АС.

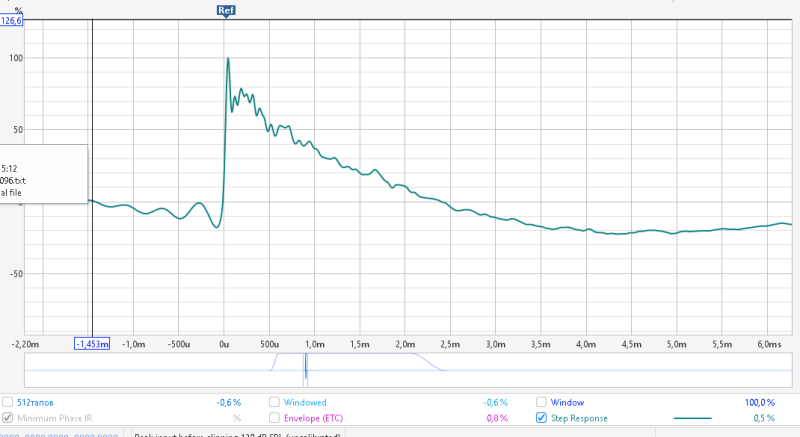

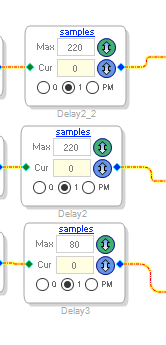

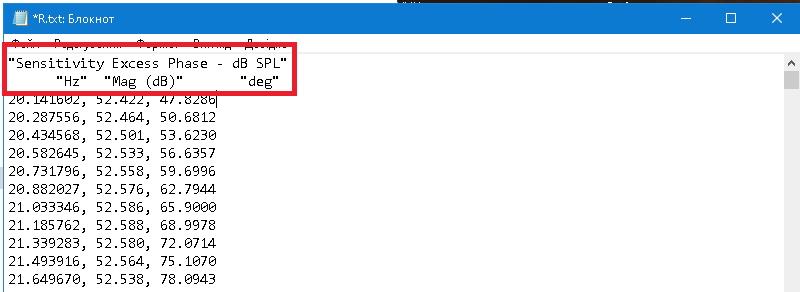

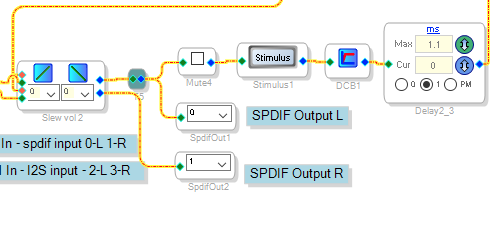

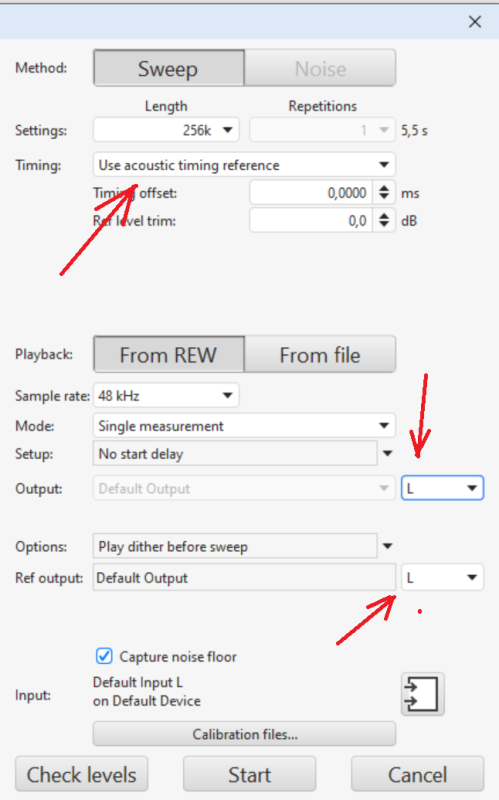

Для компенсации задержки необходимо добавить задержку в тот канал который является передатчиком SPDIF из ядра DSP.
- Deley.png (24.17 КБ) 4563 просмотра

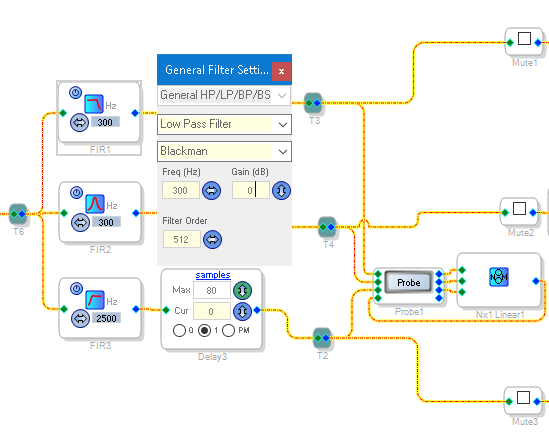

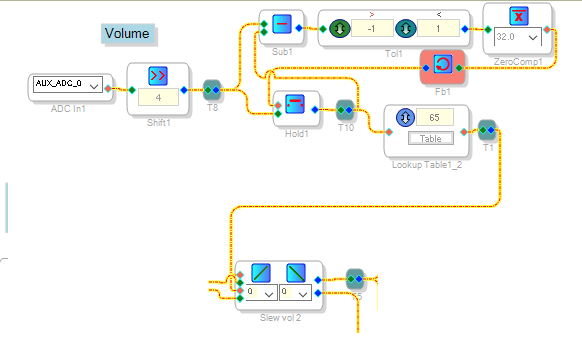

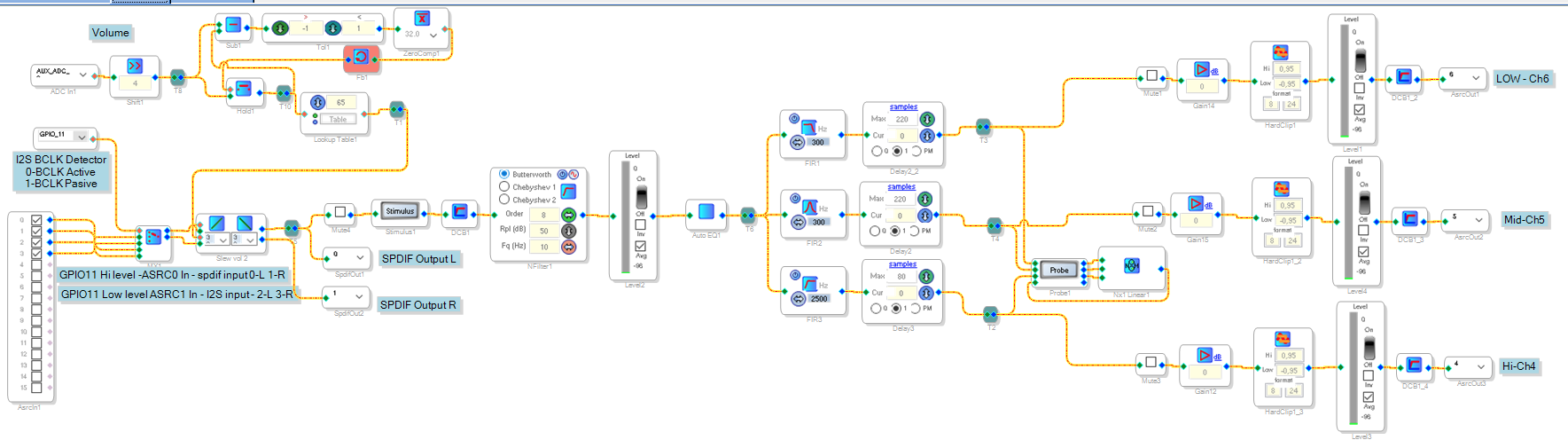

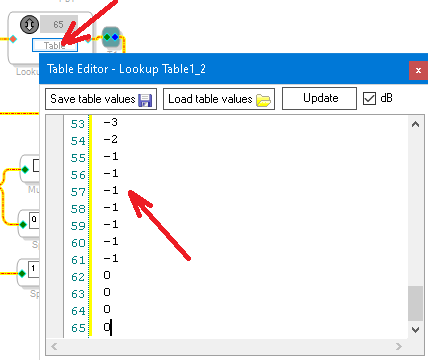

Согласно этой схемы, управление громкостью будет передаваться через канал SPDIF на следующую плату, и за счёт учёта задержки будет получена синхронность между правым и левым каналом.

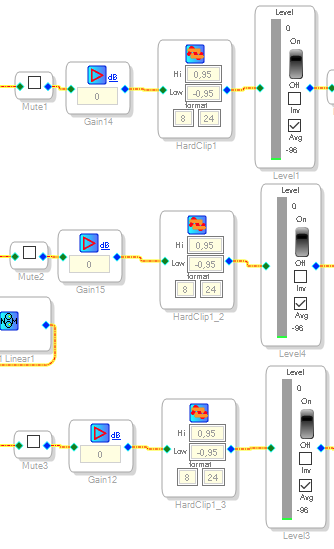

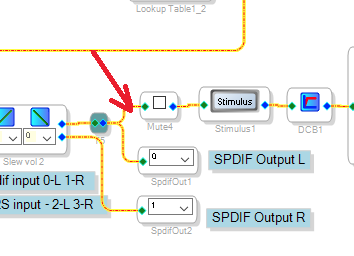

Блок Mute4 позволяет блокировать сигнал от прохождения через цепь путем установки галочки в его окне.

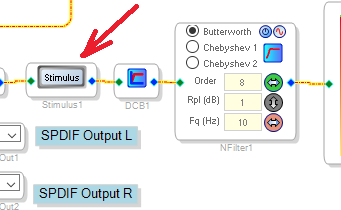

Блок стимула необходим для активации модуля пробника, который будет описан позже.

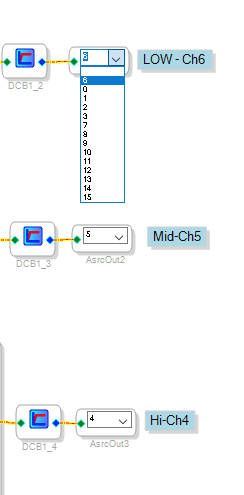

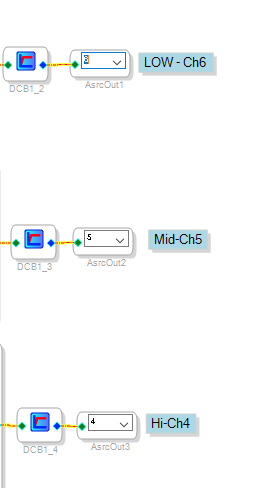

Блок DCB1 необходим для предотвращения проникновения постоянного компонента сигнала, который может появляться, когда источник сигнала сбоит или не подключен к ЦАПу.
После DCB1 устанавливается ВЧ фильтр с частотой среза 10Гц для предотвращения проникновения ультра низких частот на выход ЦАПа.
- HPF.png (13.88 КБ) 4563 просмотра
Отрезание низких частот позволяет разгрузить динамик по НЧ и тем самым снизить нагрев и уровень нелинейного искажения этого динамика. Частота среза фильтра должна быть установлена на основе возможностей динамика. К примеру если динамик имеет максимальный ход катушки на частоте 50Гц то весьма важно не подавать на него частоты ниже 50Гц.
Кроме того, вы не должны ожидать, что ЦАП сможет производить 100 Вт мощности на частотах ниже 20 Гц. В ЦАПе для защиты динамиков от постоянного напряжения контролируется постоянная составляющая сигнала на его выходе. Так же в ТАS5352 которая применяется как усилитель ШИМ сигнала есть токовая и тепловая защита выхода, при низких частотах эта защита приводит к ограничению мощности выходного сигнала. Срабатывание защиты на частотах 10 Гц начинается с выходной мощностью 60-75 Вт на синусоидальном сигнале.
При желании этот ВЧ фильтр может быть удален из проекта. Вам просто нужно знать, что усилитель не может производить 100 Вт при 10 Гц, и защита может начать срабатывать при 60Вт если сигнал содержит частоты ниже 20 Гц.
После фильтра установлен индикатор уровня сигнала, который помогает контролировать уровень входного сигнала и стабильное соединение между программистом и ADAU1452.

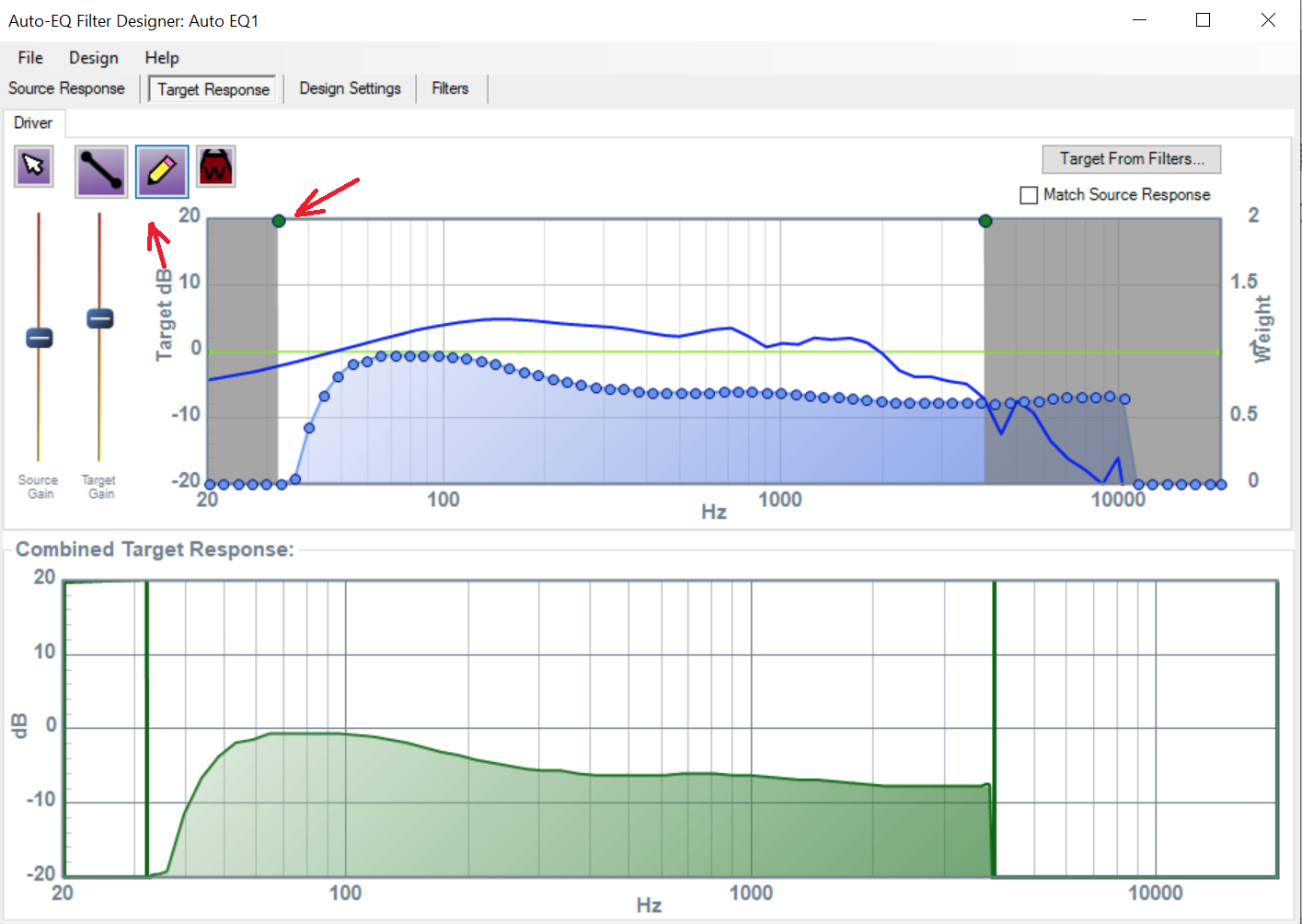

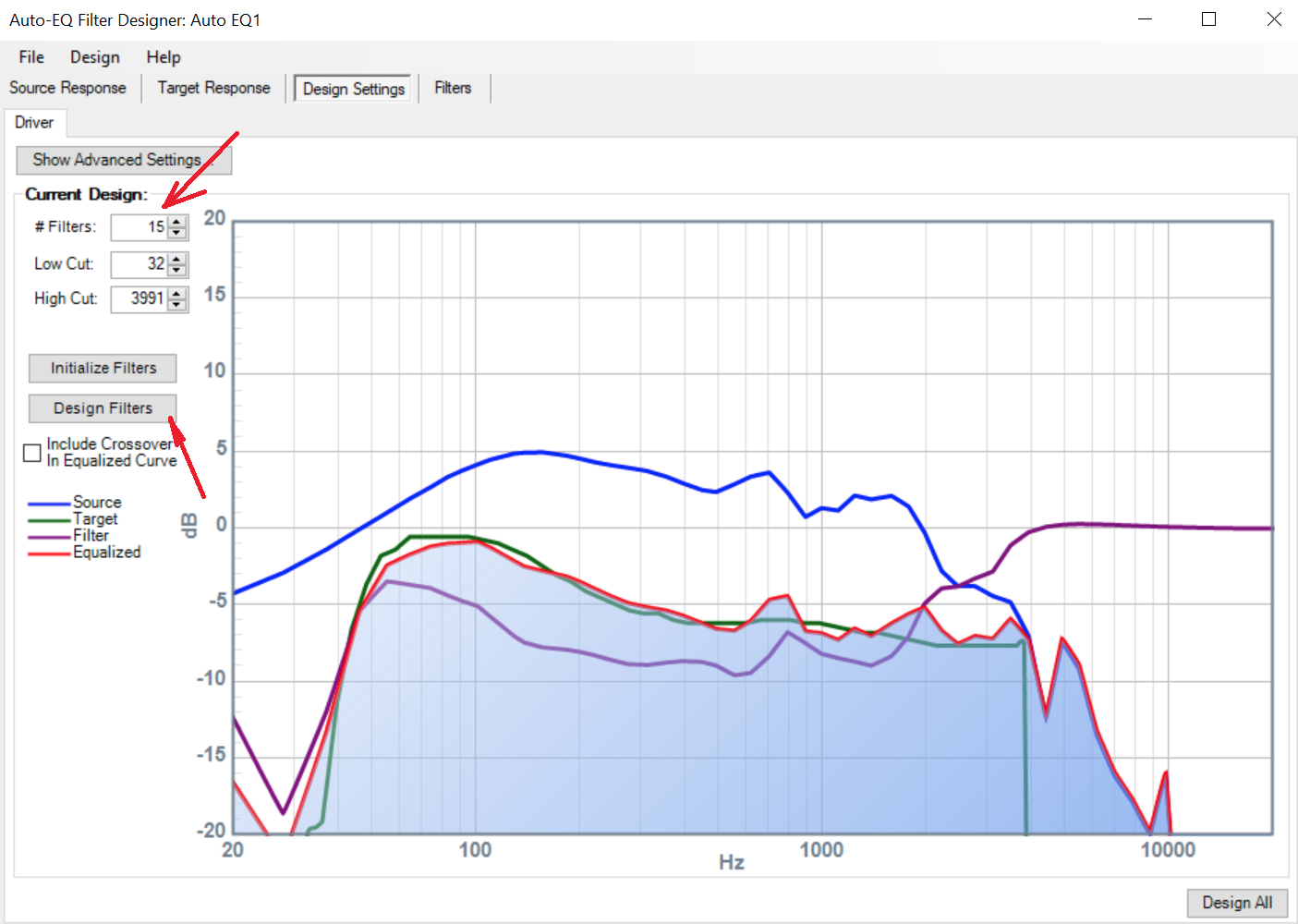

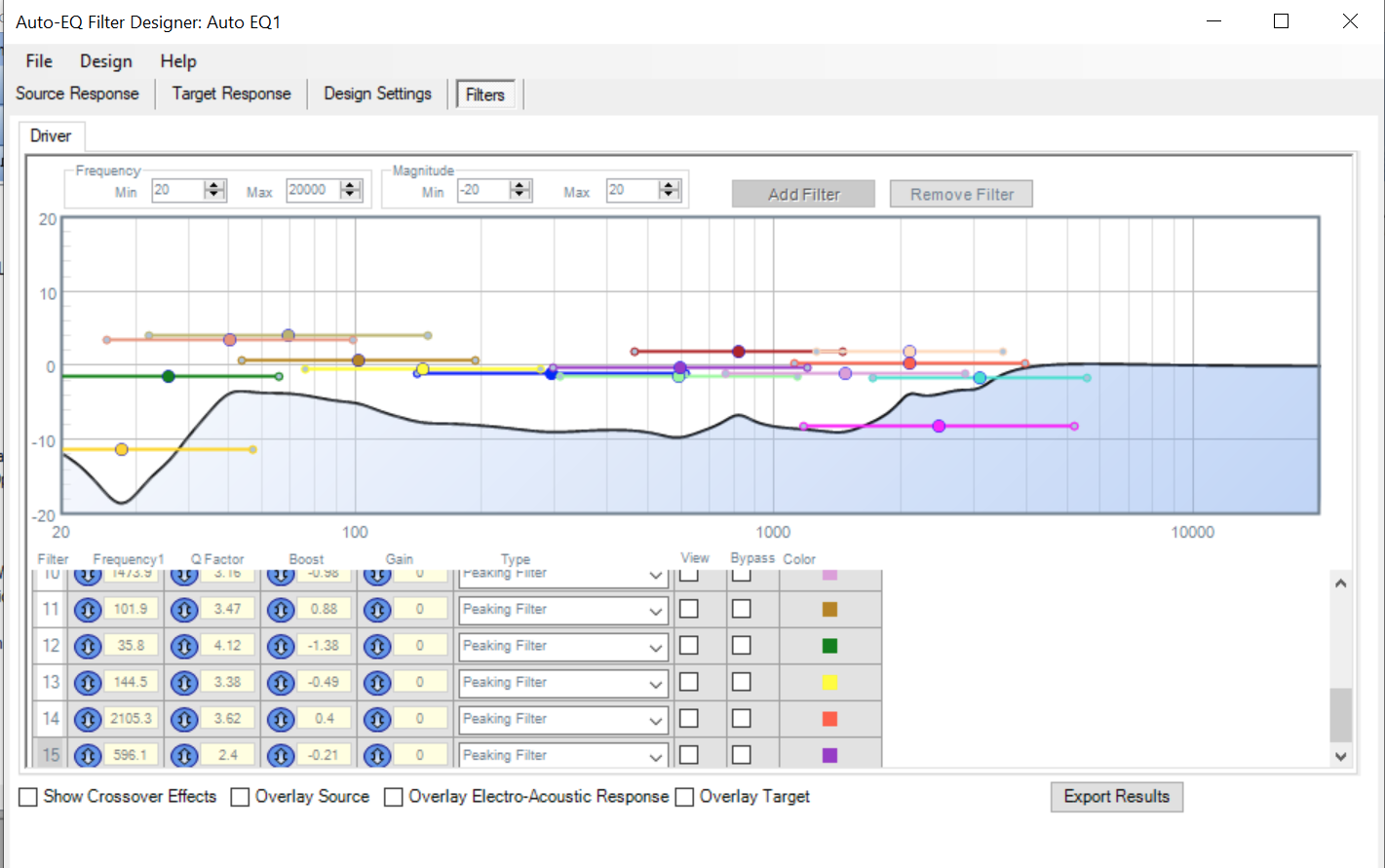

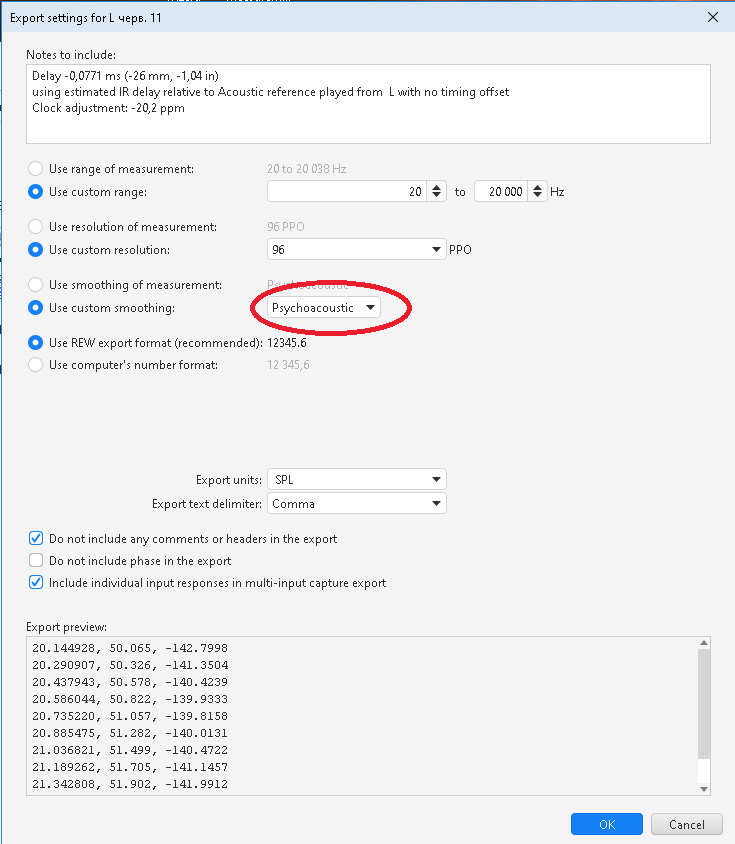

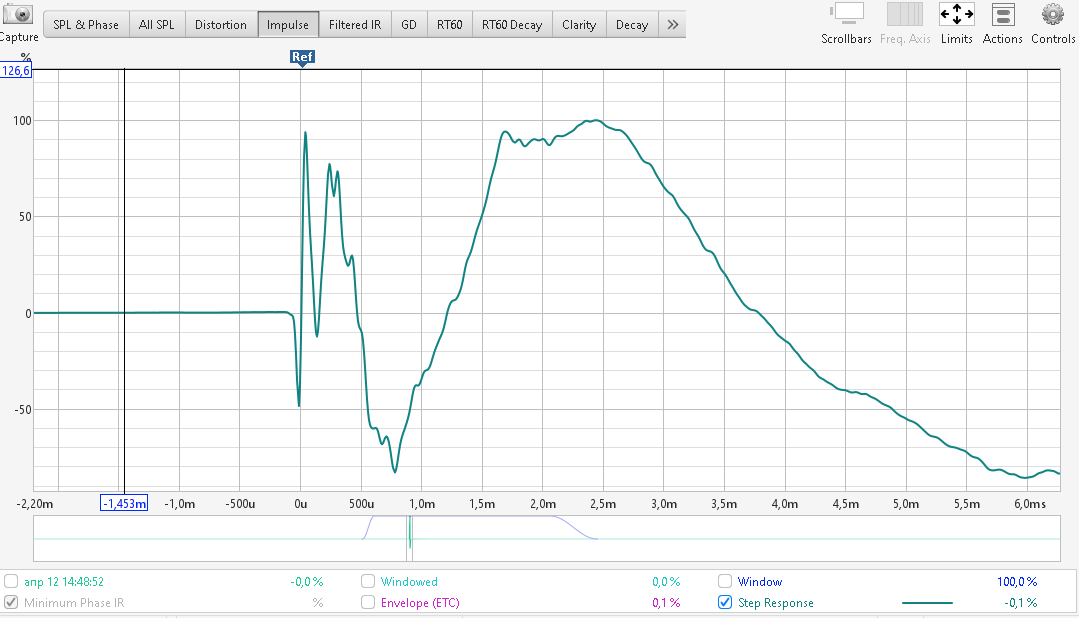

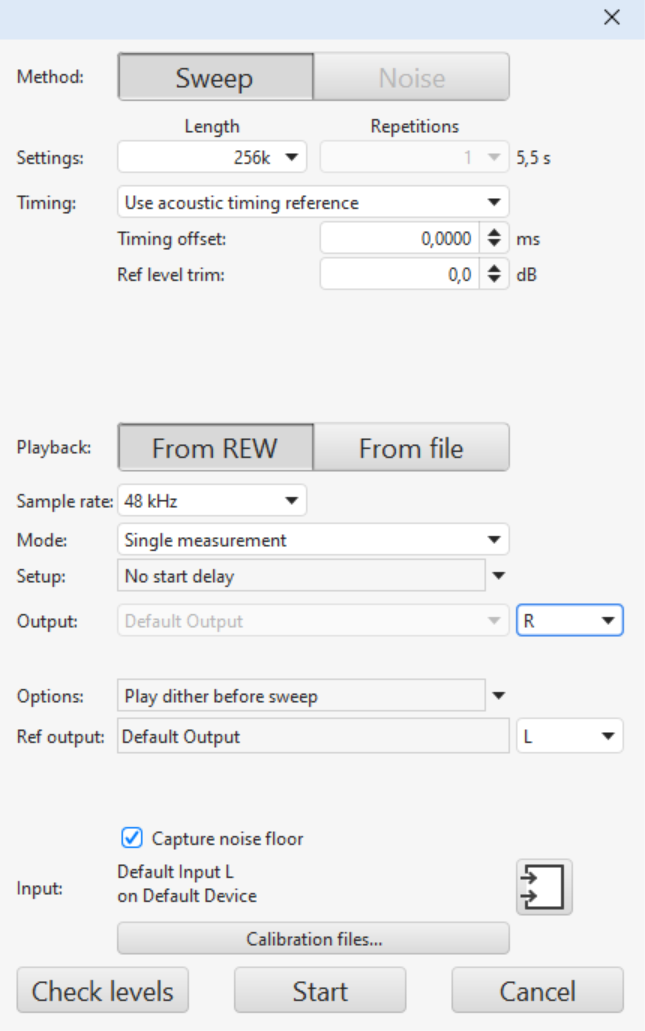

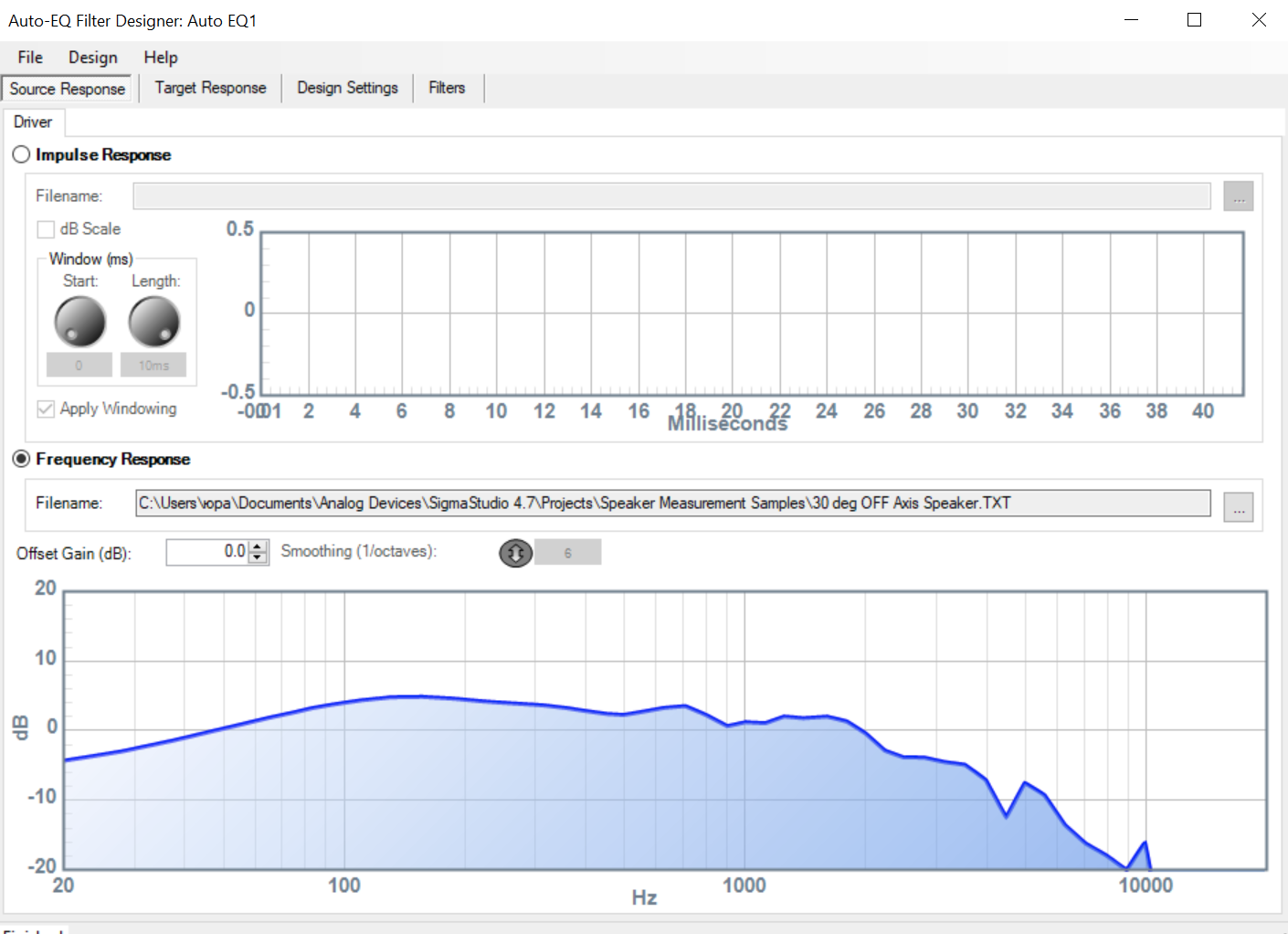

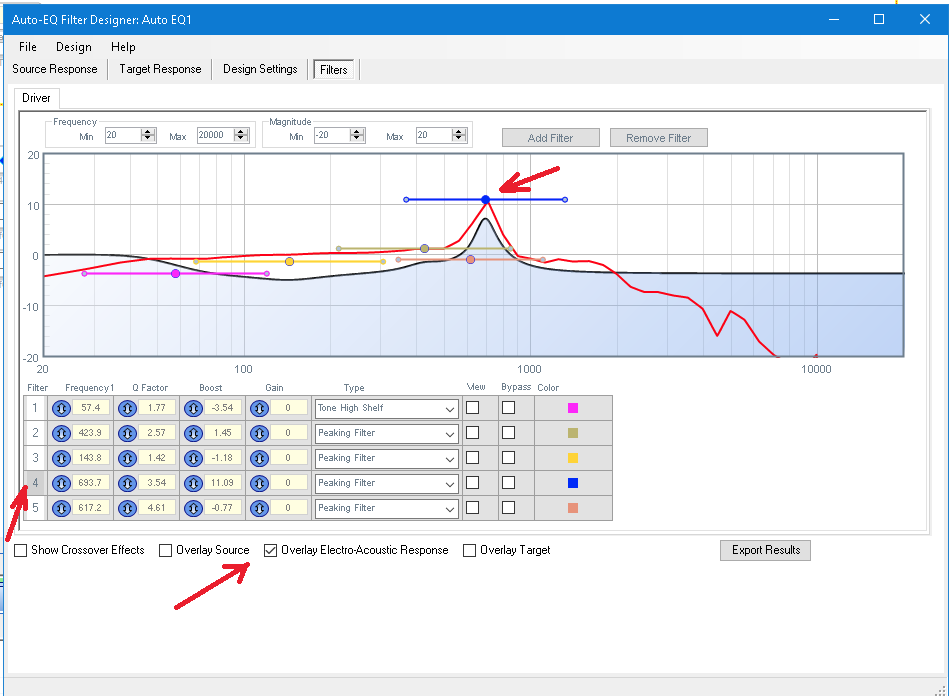

Может кому интересно, чувствительность ВЧ головок с рупором порядка 106Дб и при этом чтобы услышать хоть какой-то шум, надо ухом прямо в него))
