Собираем усилитель TPA3255 2x260W 2Ch Class D

[Snik0]

]

У меня версия как у автора этой темы, точно также переделанная. Меня устраивает. Но я просто хочу сделать то о чем писал выше.

А когда темку от вас новую ждать? Тут может не только я один не знаю что брать) заждался уже)

[lexey]

]

У меня версия как у автора этой темы, точно также переделанная. Меня устраивает. Но я просто хочу сделать то о чем писал выше.

А когда темку от вас новую ждать? Тут может не только я один не знаю что брать) заждался уже)

Извиняюсь. Возможно ввел в заблуждения кого-то. Нужно понимать что темка будет не о выборе (что взять). Если это понятно то еще нужно мне уточнить, темка если и будет то она будет (сделай сам по документам из темы)

[lgedmitry]

Тут недавно один форумчанин предлагал на ma12070 более пристально взглянуть. Сорьки за оффтоп, но солидарен с ним полностью. Хватит уже наверное одни и те же техасские поделки мусолить - можно уже и о расширении кругозора позаботиться. Оно ж и лучше может получиться - чем чёрт не шутит:)

[Snik0]

Если это понятно то еще нужно мне уточнить, темка если и будет то она будет (сделай сам по документам из темы)

Ну вот я такую теме и жду, сделать самому по докам из темы =) это будет не скоро?

[Snik0]

Тут недавно один форумчанин предлагал на ma12070 более пристально взглянуть. )

А что ma12070 выигрывает у 3255 при параметре цена/качество?

[lgedmitry]

Тут недавно один форумчанин предлагал на ma12070 более пристально взглянуть. )

А что ma12070 выигрывает у 3255 при параметре цена/качество?

у 12070 более продвинутый выходной каскад. Может и зазвучать получше. А может и нет...

[audiomaniac3]

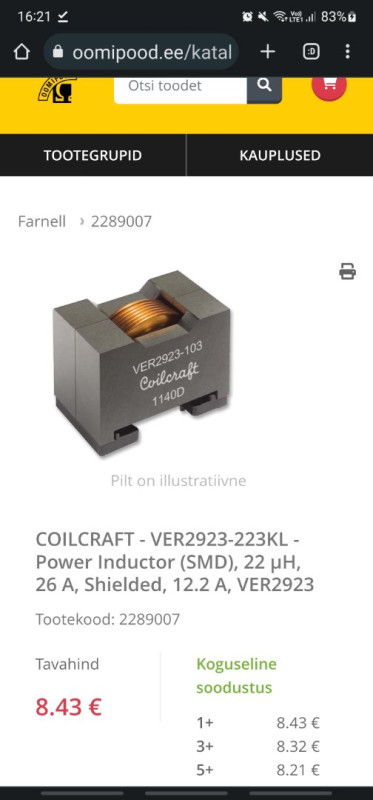

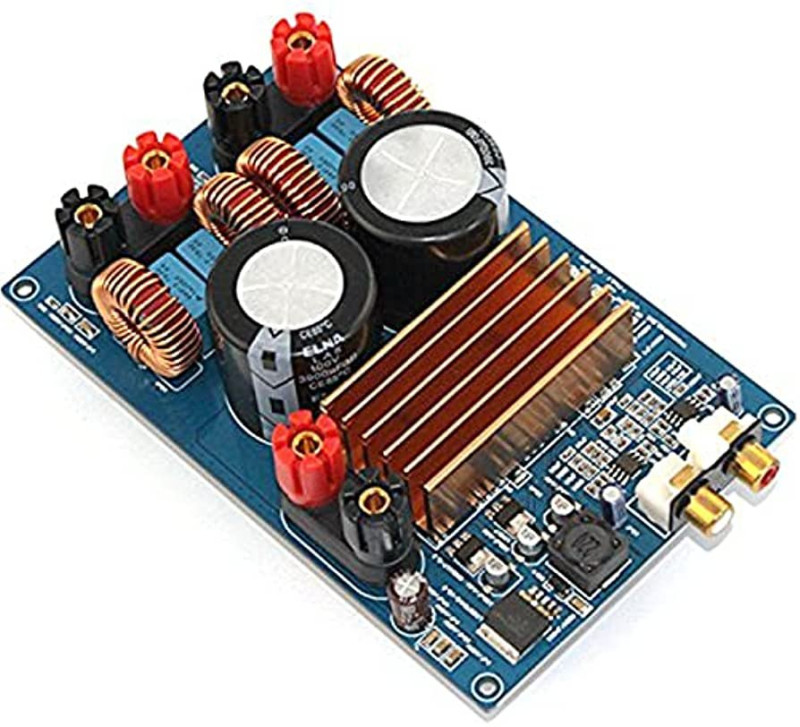

Здравствуйте , подскажите пожалуйста,на какую емкость ставить конденсаторы в выходном LC фильтре и индуктивность для динамиков с сопротивлением 6ом? Оба вч и сч динамики по 6ом,сейчас на плате стоят стоковые дешевые конденсаторы по 1uf и индуктивности.Также есть вариант поменять как сделал автор темы на 10uh.Или же поставить по 22uh?

[Justas*]

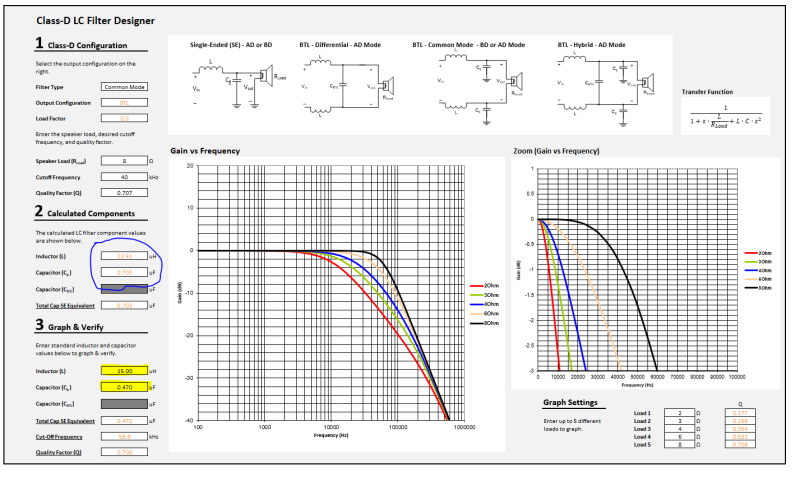

То что динамик 6 Ом, мало о чём говорит. Желательно измерить импеданс АС выше 3 кГц.

[audiomaniac3]

То что динамик 6 Ом, мало о чём говорит. Желательно измерить импеданс АС выше 3 кГц.

К сожалению нет такой возможности и в интернете не нашел инфу,так всётаки в теории для 6ом индукторы по 10uh или 22uh лучше? Или вообще без разницы, просто будет частота среза чуть меньше?

[Justas*]

Вы мой предыдущий пост смотрели? Что непонятно?

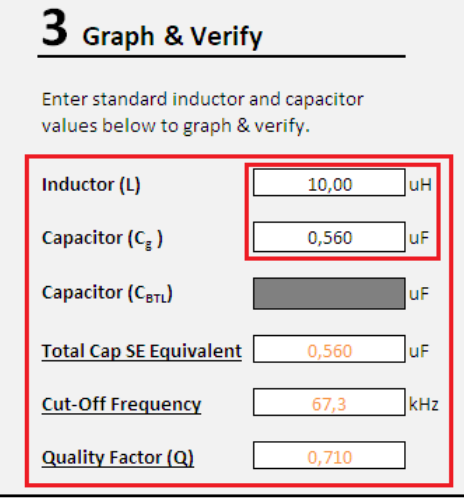

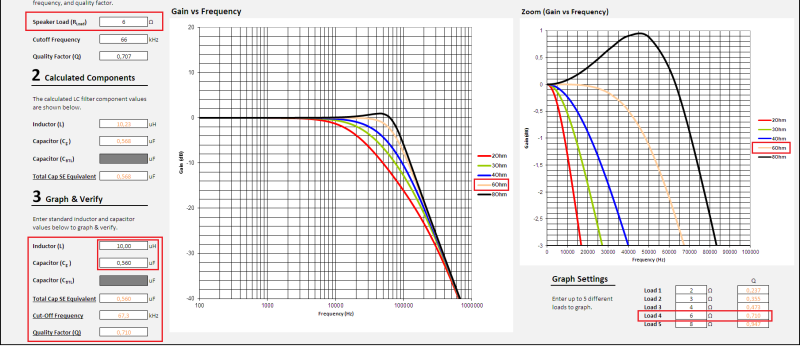

Для 6 Ом оптимум 10uH и 0,56uF


[audiomaniac3]

Вы мой предыдущий пост смотрели? Что непонятно?
Для 6 Ом оптимум 10uH и 0,56uF

Спасибо понял,благодарю.

[antoxa]

Привет а может кто нибудь подсказать как уменьшить стартовый ток tpa3255 а то кнопка искрит при включении и у нее контакты привариваются один у другому . Спасибо

[drmodd]

Это не стартовый ток. Это ток заряда кондеров скорее всего.

[Dysindich]

Привет а может кто нибудь подсказать как уменьшить стартовый ток tpa3255 а то кнопка искрит при включении и у нее контакты привариваются один у другому . Спасибо

Вопрос задан неказисто, однако , если это то, о чем я подумал, то высоковольтная керамика , или - любой пленочный на 10nF (10000p) , включённый параллельно контактной группе выключателя питания, должны решить проблему.

[antoxa]

Спасибо я попробую

[gelert]

І буде ваш підсилювач постійно підключений до мережі через той конденсатор.
Тільки софстарт. Або як в давні часи використовувати два вимикача, одним вмикаємо через обмежувальний резистор (або позистор), другим через час закорочуємо його.

[Dysindich]

Именно для этого , этот кондер и устанавливается. (Любая техника, включая : телевизоры, усилители, рессиверы, компьютеры , холодильники..., и все остальное - не подключено, постоянно?? )
Слово "подключено" - настолько громко сказано , в данном случае, что и обсуждать не хочется. (однако - входные кондейки будут заряжены, причем , пониженным напряжением, результатом чего - будет поддержание формовки кондеров )
Что касается софт-старта, то лучше его приберечь , чтобы использовать по назначению, когда он действительно потребуется.

[gelert]

Ну, то вони постійно увімкнені, бо це передбачено функціоналом. Там працює якась малопотужна периферія, або ще щось в режимі очикування, що забезпечує основне призначення пристроїв. Якщо не йдеться про повне вимикання пристрою, то це просто режим зниженого живлення. А так буде наступне. Електроліти повільно зарядяться до певного значення і підсилювач зробить “ік”. І так безперервно. ІMHO такий підсилювач - це вже вагомий аргумент використати софтстарт. Або проміжне реле з контактами на струм в пару десятків ампер.

[Dysindich]

Теоретик, или фантазер?
Человек попробует и отпишется... (главное, чтобы про "высоковольтность" этих кондеек не забыл )

[MrBigg]

Доброго дня ! Подскажите по выбору типа питания - импульс или линейное. Много видео , что есть разница может кто то имеет опыт ? Нужно определится с питанием . Благодарен заранее

[PJK]

Доброго дня ! Подскажите по выбору типа питания - импульс или линейное. Много видео , что есть разница может кто то имеет опыт ? Нужно определится с питанием . Благодарен заранее

Если схема, печатная плата, конструкция, сделаны правильно, то оба вида питания будут прекрасно работать.

[MrBigg]

Благодарю! Тот вариант что вы используете . Хорошо работает ? Линейный выйдет не много дороже )

[drmodd]

Парни, хинт - дифференциальный дроссель.

[PJK]

Тот вариант что вы используете . Хорошо работает ?

Хорошо.

[MrBigg]

То что динамик 6 Ом, мало о чём говорит. Желательно измерить импеданс АС выше 3 кГц.

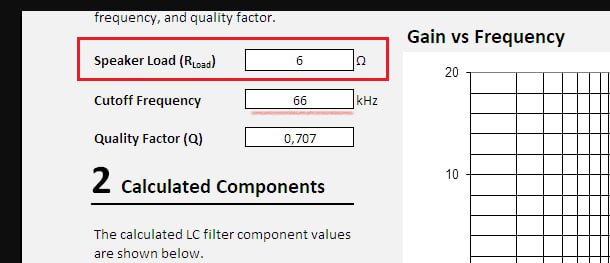

Доброго дня ! Подскажите почему срез именно 66 кГц?


Я поторопился и увидел , что мой срез по итогу 87 кГц , это очень плохо ? Еще не запускал ее . Может сегодня с RUS_D получится затестить

[Justas*]

66 кГц указанный в программе по умолчанию, некий компромисс. Сделать выше - увеличится амплитуда несущей на выходе, ниже - увеличится неравномерность АЧХ на 20КГц. Для разных сопротивлений нагрузки по разному.
Думаю, что лучше сделать добротность 0,71 под определённую нагрузку, а частота - какая уж получится.

[MrBigg]

Добротность у меня вышла на 8Ом = 0,727. Срез уехал на 87кГц завтра перекину конденсаторы сравню . Сегодня запустил на родных . Звук в целом понравился .

[m-shara]

Пресобрал переднюю панель.

На индикаторах пока плёнка, и достаточно её слегка наэлектризовать, стрелки могут показывать даже половину шкалы ))

Так это корпус с Китая? А я то думал...

[PJK]

Пресобрал переднюю панель.

На индикаторах пока плёнка, и достаточно её слегка наэлектризовать, стрелки могут показывать даже половину шкалы ))

Так это корпус с Китая? А я то думал...

И что Вы думали?
Я даже ссылку давал на этот корпус с АлиЭкспресс.

[m-shara]

Я уже прочитал всю ветку. А я думал что Вы заказали где то поблизости, на каком нибудь заводе.
