Hi-End усилитель своими руками на базе clone nCore 2_050

[Alex]

там таки ничего нет по моему вопросу

В видео есть про клас усилителя - Д, есть замеры, есть звучание. Что вы подразумеваете под фразой "так ли он хорош?"

[Dysindich]

Я , так думаю, что вам - без разницы будет, на сколько он хорош... (раз , вопросы по классу усилителя возникли).

[MARK]

всем привет. скажите, опытные странники" какой мне посоветуете предварительный усилитель с цап и блютуз, для просмотра со спутника PCM сигнал= с телефона музыку и дальше на усилит мощи

[MARK]

https://aliexpress.ru/i/32672043798.htm ... 3d5fVeF55L
может кто знает кк его закать по частям ибо как то дорого и с первого вгляда особенно не за что

[shmulik]

ну если по запчастям....
https://aliexpress.ru/item/32875848251. ... 5557586241
то выходит дороже... а если корпус и питание сами смастерите... то вот.

[MARK]

Спасибо

[Zaporogec]

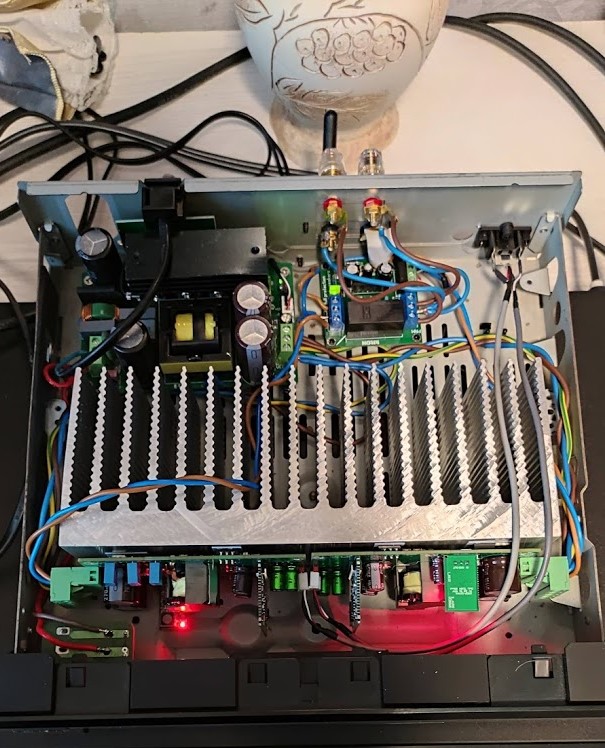

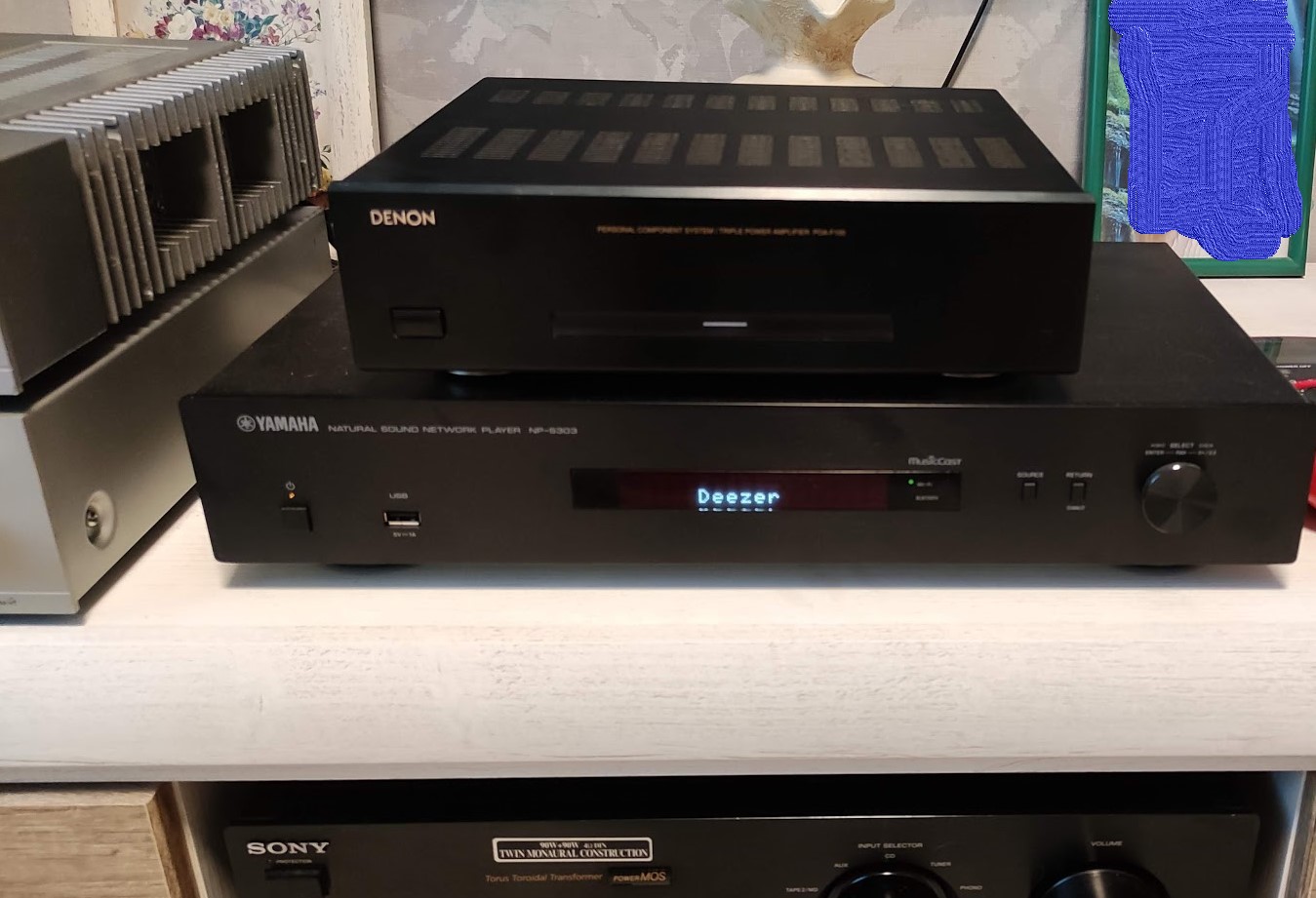

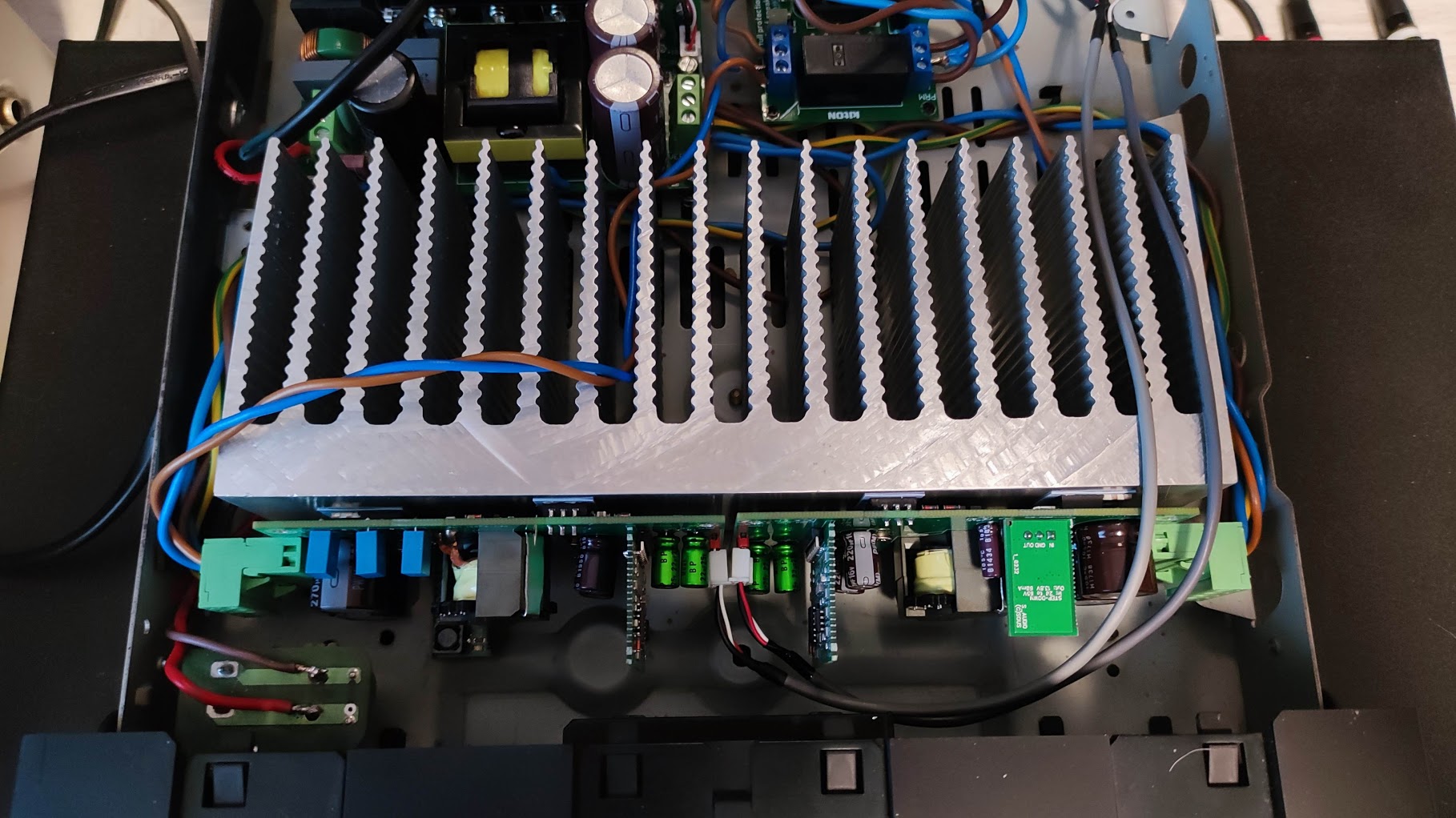

Доброго всем времени суток, решил показать что у меня получилось, думаю это самый миниатюрный вариант из представленных на форуме, комплектующие практически как у Алекса, исключение плата защиты. Корпус от Denon POA-F100 270 x 84 x 266mm. Платы версии Lite. как предварительный использую Амфотон УП 003. Колонки Heco Victa Prime 602. Замеры не делал, но от звука в восторге!!! В колонках полнейшая тишина. Заказал 2.052, попробую скрестить с цифровым регулятором громкости SURE на PGA2311 у них похожие уровни искажений.

[Alex]

Очень компактно получилось, поздравляю!

[Dysindich]

Не только компактно, но еще и, остроумно. Радиатор в качестве экранирующего элемента и минимальная длина входных сигнальных цепей.

[Артём]

Доброго дня всем!
Собрал свой вариант на базе версии 2.052. Обнаружилась проблема, о которой, кажется уже упоминали. Реле на платах защиты похоже залипают при включении. На входе защиты сигнал есть, на выходе нет. БП от GHXAMP. По 15В линии подключены 2 платы защиты и селектор входов. Есть ли какое-то разумное решение такой проблемы?
Заранее спасибо!

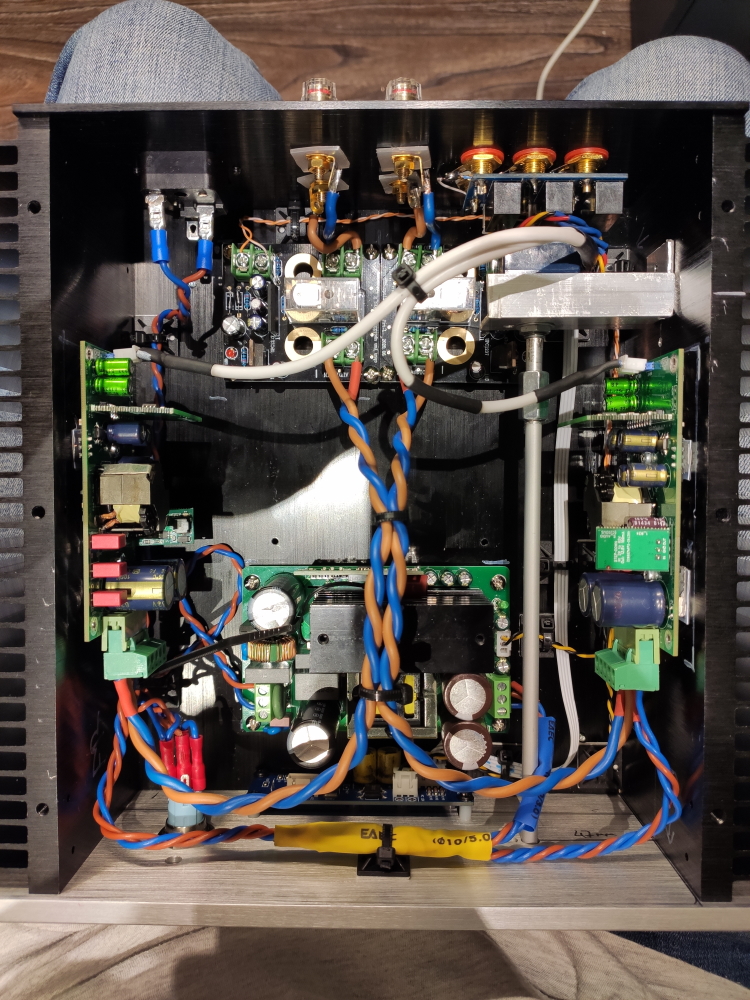

P.S. Компоновка на фото.

[Sous]

Часто усилитель не запускается без нагрузки, при єтом напряжение на выходе составляет 2,7В(проникает через резисторы ОС с ОУ)
когда вы включаете усилитель нагрузки нет, так как схема защиты не сработала. Усилитель не запускается, на выходе 2,7В, защита видит это напряжение и считает, что случилась авария.

Как прое всего бороться: если реле защиты с дополнительным нормально замкнутым контактом-нагрузите его резистором 500 Ом-1кОм. Смысл в том, что до подключения нагрузки к усилителю через незадействованный выход реле подключается резистор, усилитель нормально стартует, защита подключает нагрузкуи одновременно отключает доп резистор.

[Артём]

Часто усилитель не запускается без нагрузки, при єтом напряжение на выходе составляет 2,7В(проникает через резисторы ОС с ОУ)
когда вы включаете усилитель нагрузки нет, так как схема защиты не сработала. Усилитель не запускается, на выходе 2,7В, защита видит это напряжение и считает, что случилась авария.

Как прое всего бороться: если реле защиты с дополнительным нормально замкнутым контактом-нагрузите его резистором 500 Ом-1кОм. Смысл в том, что до подключения нагрузки к усилителю через незадействованный выход реле подключается резистор, усилитель нормально стартует, защита подключает нагрузкуи одновременно отключает доп резистор.

Действительно, при включении постоянка на входе платы защиты у меня 3,07В.

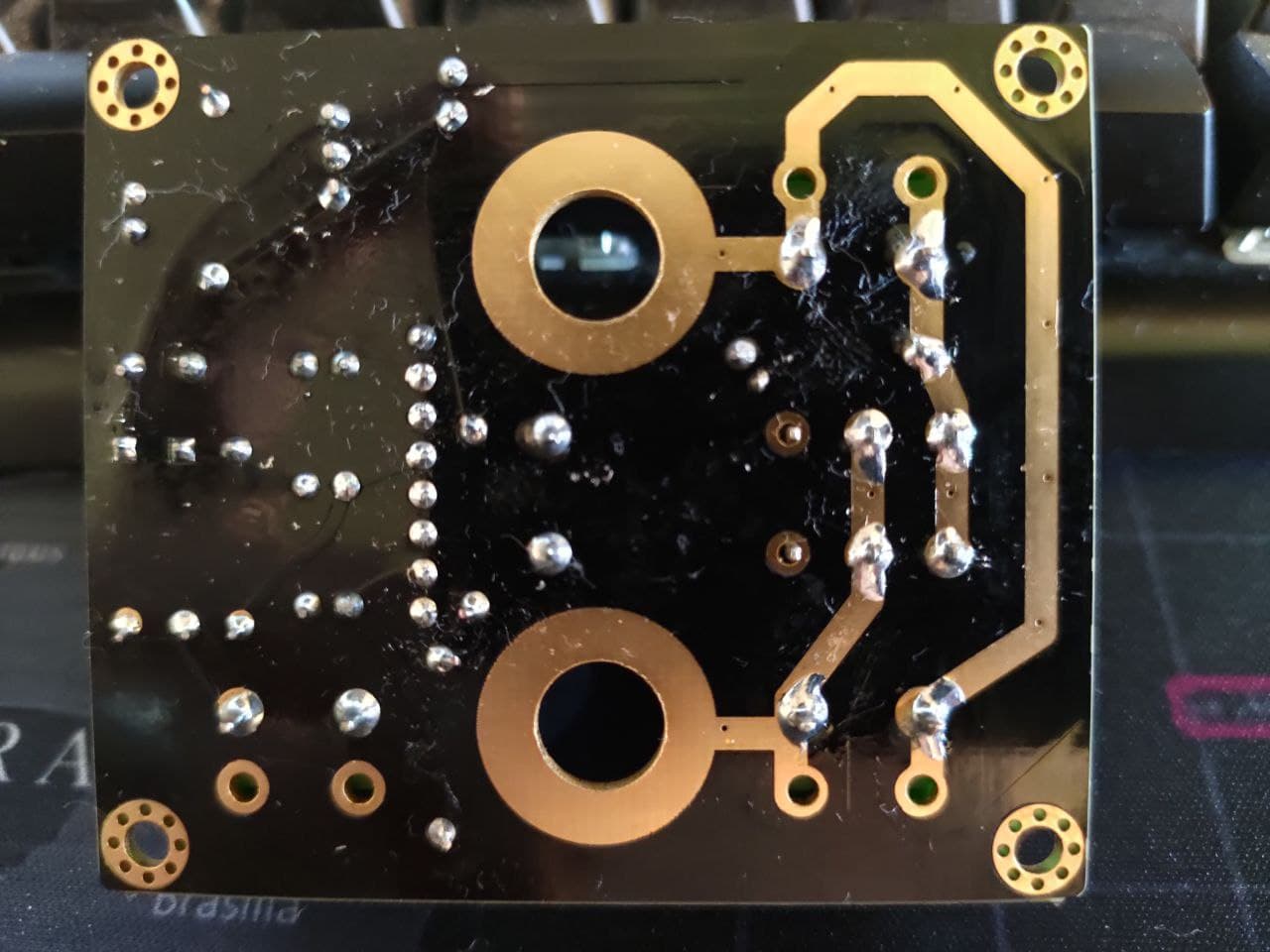

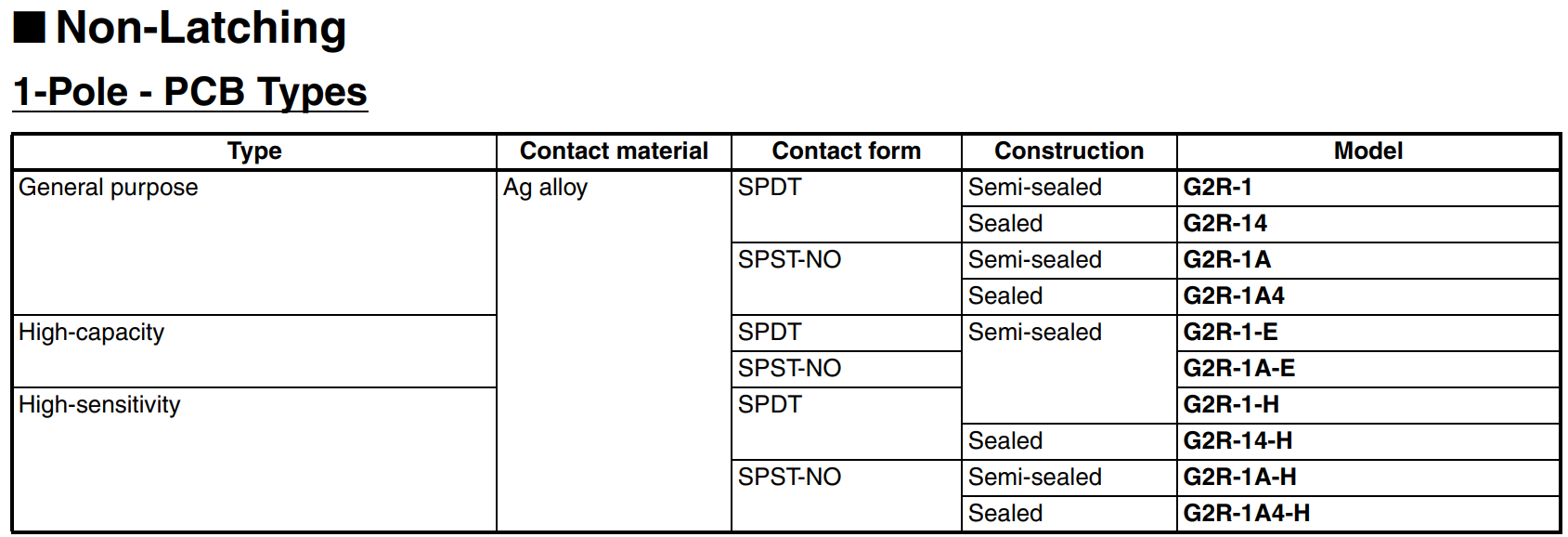

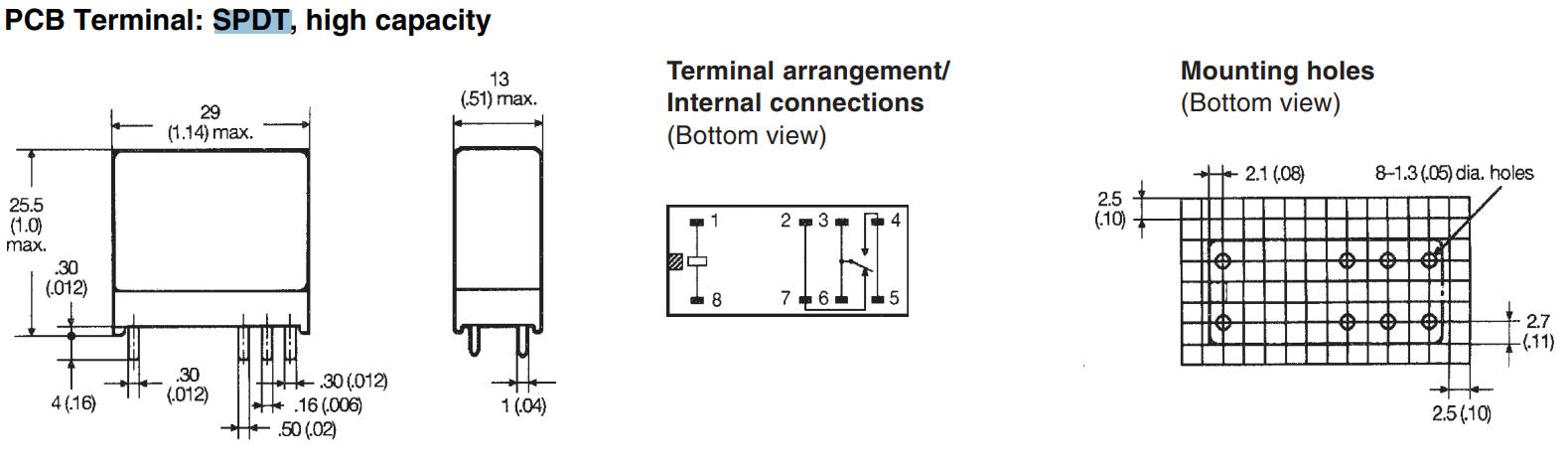

Платы защиты такие же как советовал Алекс. Судя по маркировке, это OMRON G2R-1-E. Визуально картинка из даташита совпадает с тем, что реально распаяно на плате. Если сталкивались уже с такими платами, можете подсказать куда конкретно подпаять резистор?

[Sous]

мне кажется, что на реле лишние контакты отсутствуют. В таком случае возможен вариант соединения вход-выход защиты резистором 1кОм. Т.е. параллельно с силовыми выходами реле. Для акусики это будет безопасно, так как делитель составит1000/4 приблизительно 1/25, соответственно, на акустику может попасть максимум 50В/25=2В Мощность 0,5Вт будет достаточно.

[Артём]

мне кажется, что на реле лишние контакты отсутствуют. В таком случае возможен вариант соединения вход-выход защиты резистором 1кОм. Т.е. параллельно с силовыми выходами реле. Для акусики это будет безопасно, так как делитель составит1000/4 приблизительно 1/25, соответственно, на акустику может попасть максимум 50В/25=2В Мощность 0,5Вт будет достаточно.

Т.е. подпаять резистор 1кОм на контакты 5-6?

[ms142]

мне кажется, что на реле лишние контакты отсутствуют.

Все есть, они там не запаяны, просто торчат из пэдов.

[Alexey arsenev]

Т.е. подпаять резистор 1кОм на контакты 5-6?

В идеале нужно делать так.


[Артём]

Т.е. подпаять резистор 1кОм на контакты 5-6?

В идеале нужно делать так.

Понял. Спасибо!
Из того, что под рукой, есть только 820 Ом 0,5Вт. Пойдет?

[Alexey arsenev]

500 Ом-1кОм.

Из того, что под рукой, есть только 820 Ом 0,5Вт. Пойдет?

Как писал выше Юрий то 820 Ом вписывается в рамки,

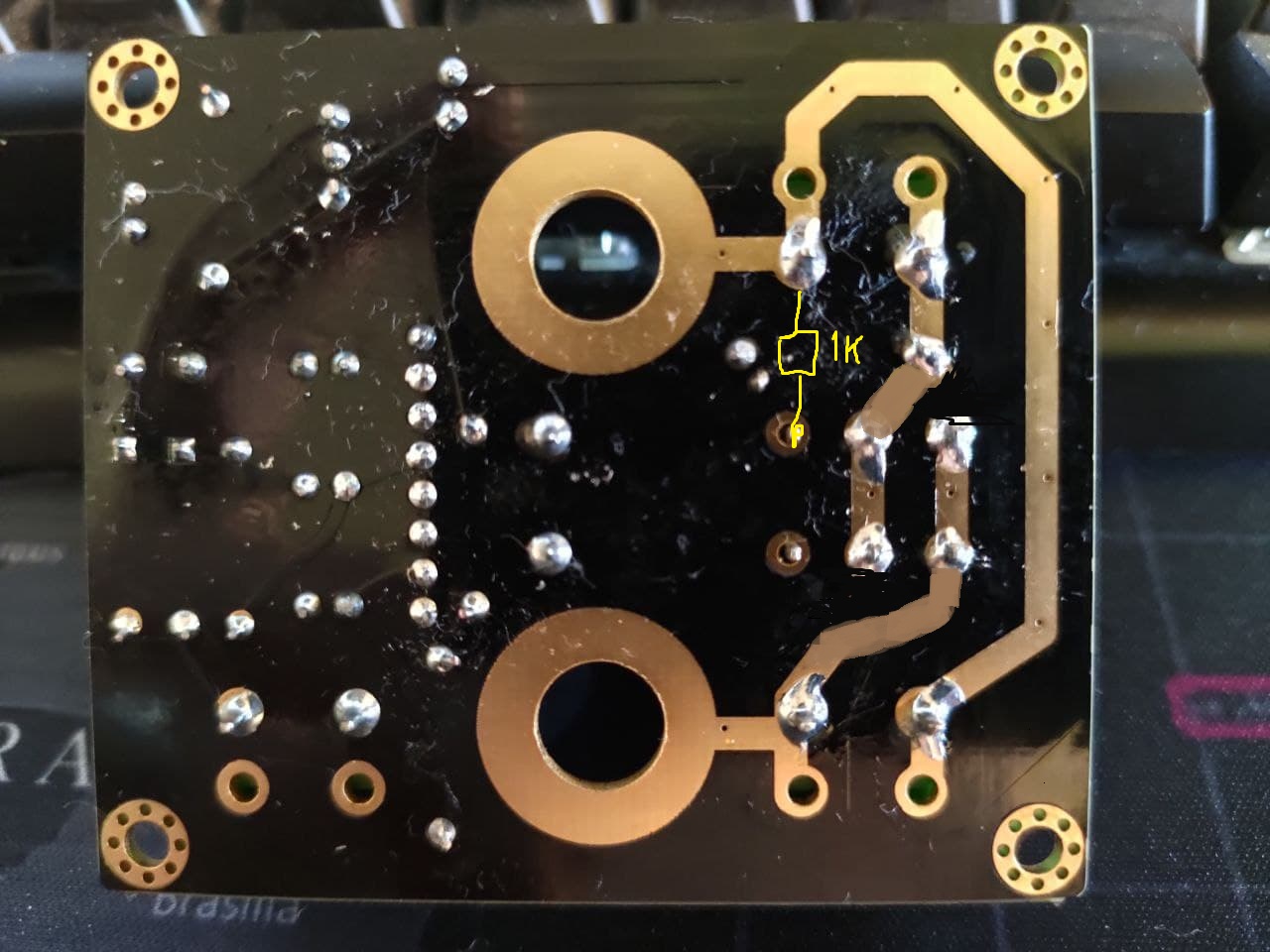

по картинке заметили надо перерезать и поменять местами дорожки?
У меня сейчас в наличии этих защит нет, только жду, где у них вход, а где выход, а то я нарисовал при условии что верх это вход с УМ?

[Артём]

500 Ом-1кОм.

Из того, что под рукой, есть только 820 Ом 0,5Вт. Пойдет?

Как писал выше Юрий то 820 Ом вписывается в рамки,
по картинке заметили надо перерезать и поменять местами дорожки?
У меня сейчас в наличии этих защит нет, только жду, где у них вход, а где выход, а то я нарисовал при условии что верх это вход с УМ?

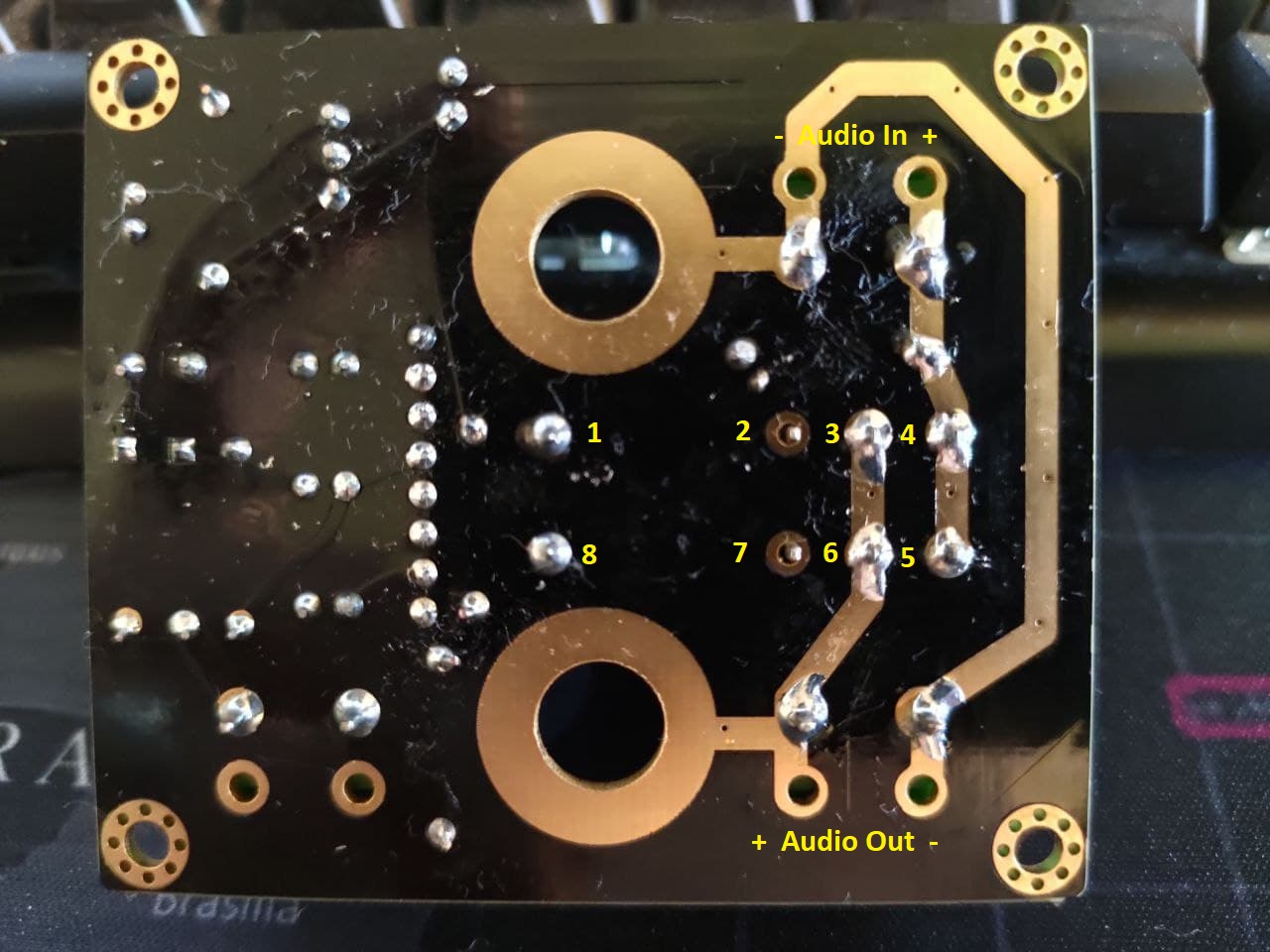

Все верно, вход от УМ сверху на этом фото. Ножки подписал, согласно даташиту.
Про перерезать дорожки не понял. Поясните.

[makstex]

Господа, данные платы защиты выпускаются для левого и правого канала. Соответственно разводка отличается. Будьте внимательнее.

[Артём]

Господа, данные платы защиты выпускаются для левого и правого канала. Соответственно разводка отличается. Будьте внимательнее.

Спасибо за замечание! Вторая плата - зеркальное отображение по вертикали того, что на фото. Это понятно. Для начала с одной бы разобраться )

[Alexey arsenev]

Для начала с одной бы разобраться )

Так


единственное по фото видно что по середине контактов реле есть межслойное соединение, и не понятно куда оно идёт.

[Артём]

Для начала с одной бы разобраться )

Так photo_2021-02-09_14-39-04_2.jpg
единственное по фото видно что по середине контактов реле есть межслойное соединение, и не понятно куда оно идёт.

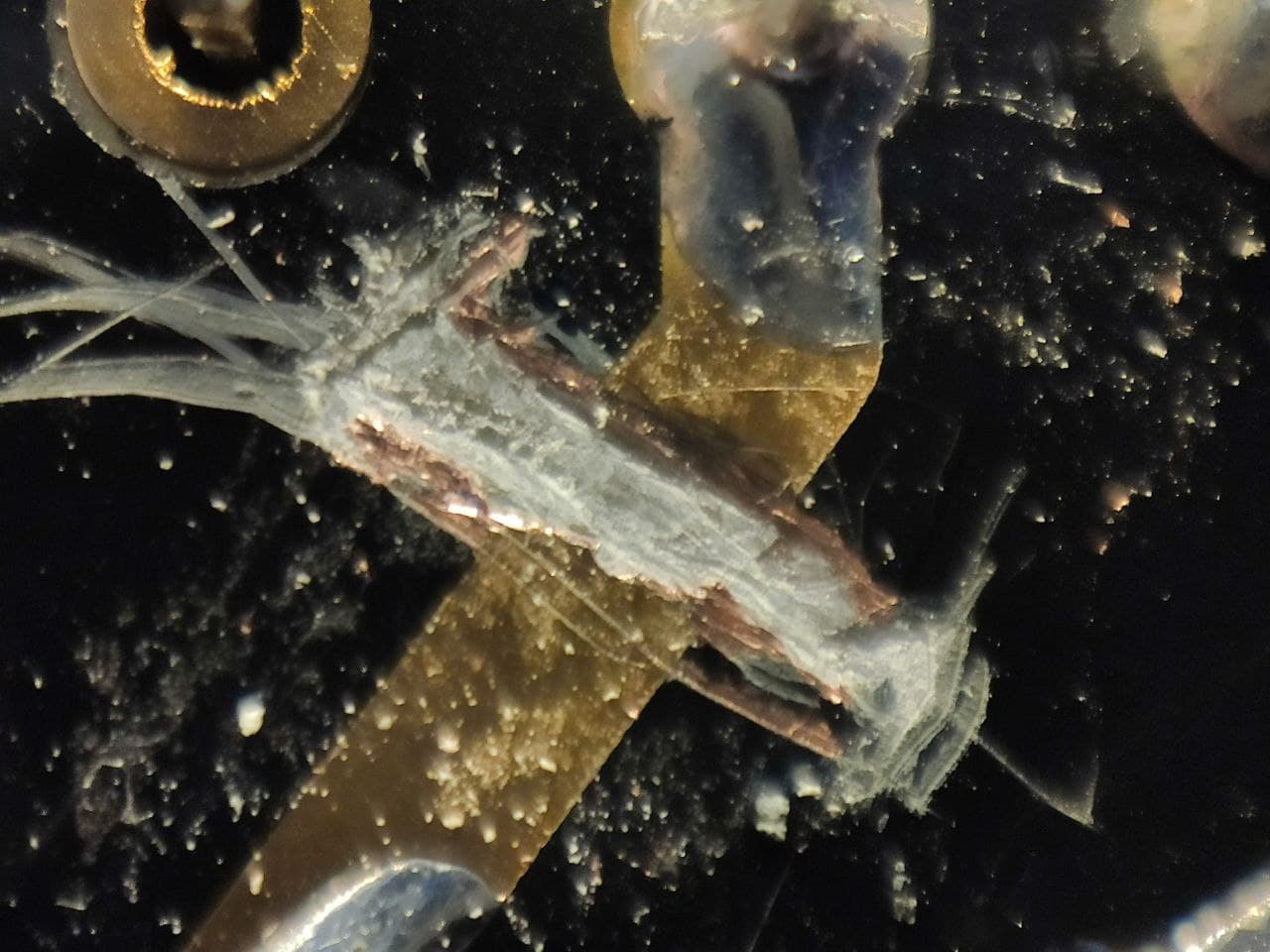

Есть предположение, что обрезка так просто не помогает. Там под слоем лака еще слой меди и не ислючено, что где-то еще. С обратной стороны отскоблил, но все равно обе дорожки прозвонкой пищат.

[Sous]

Чечтно говоря не поянл, зачем вы начали дорожки резать

[Артём]

Для начала с одной бы разобраться )

Так photo_2021-02-09_14-39-04_2.jpg
единственное по фото видно что по середине контактов реле есть межслойное соединение, и не понятно куда оно идёт.

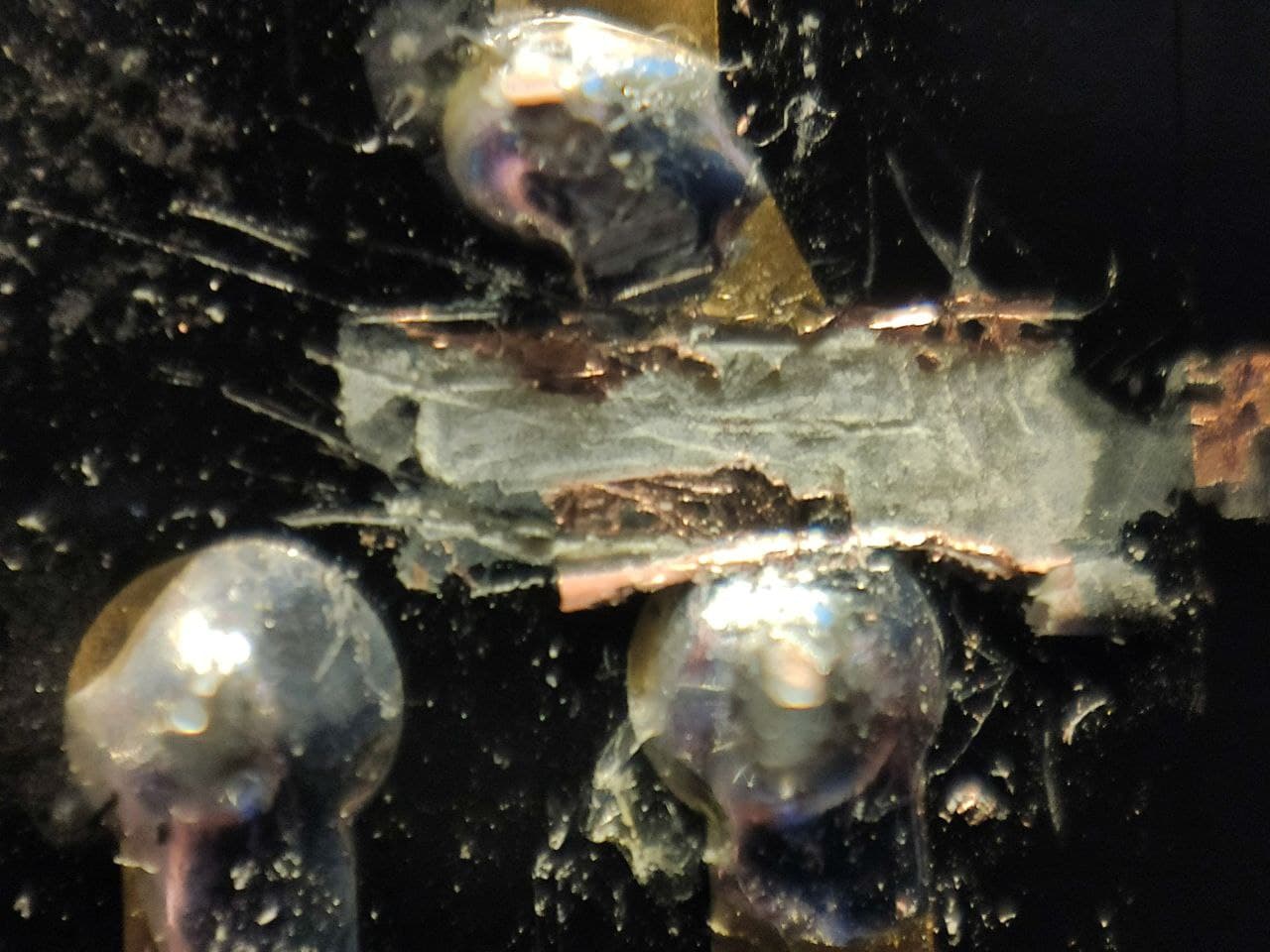

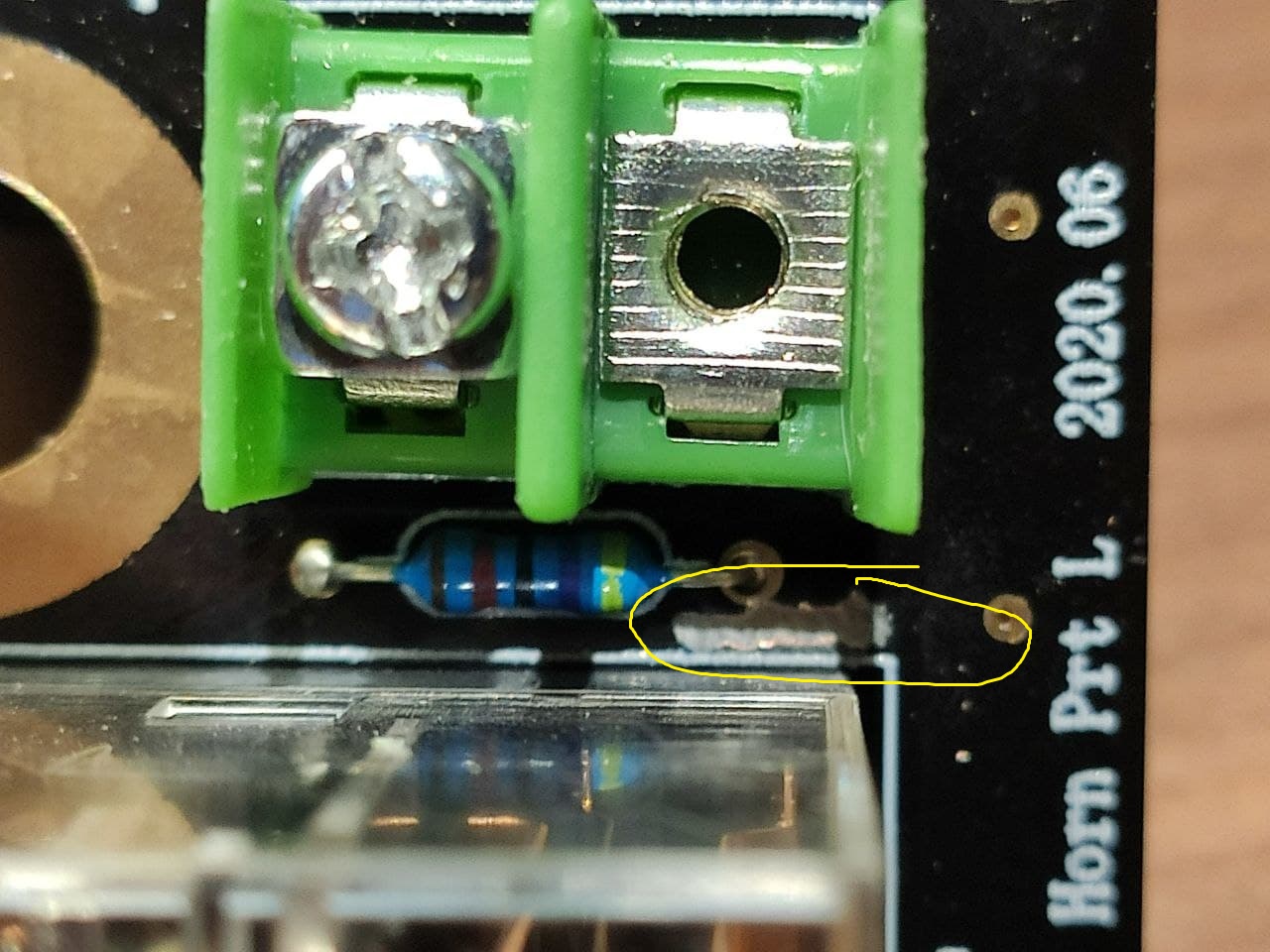

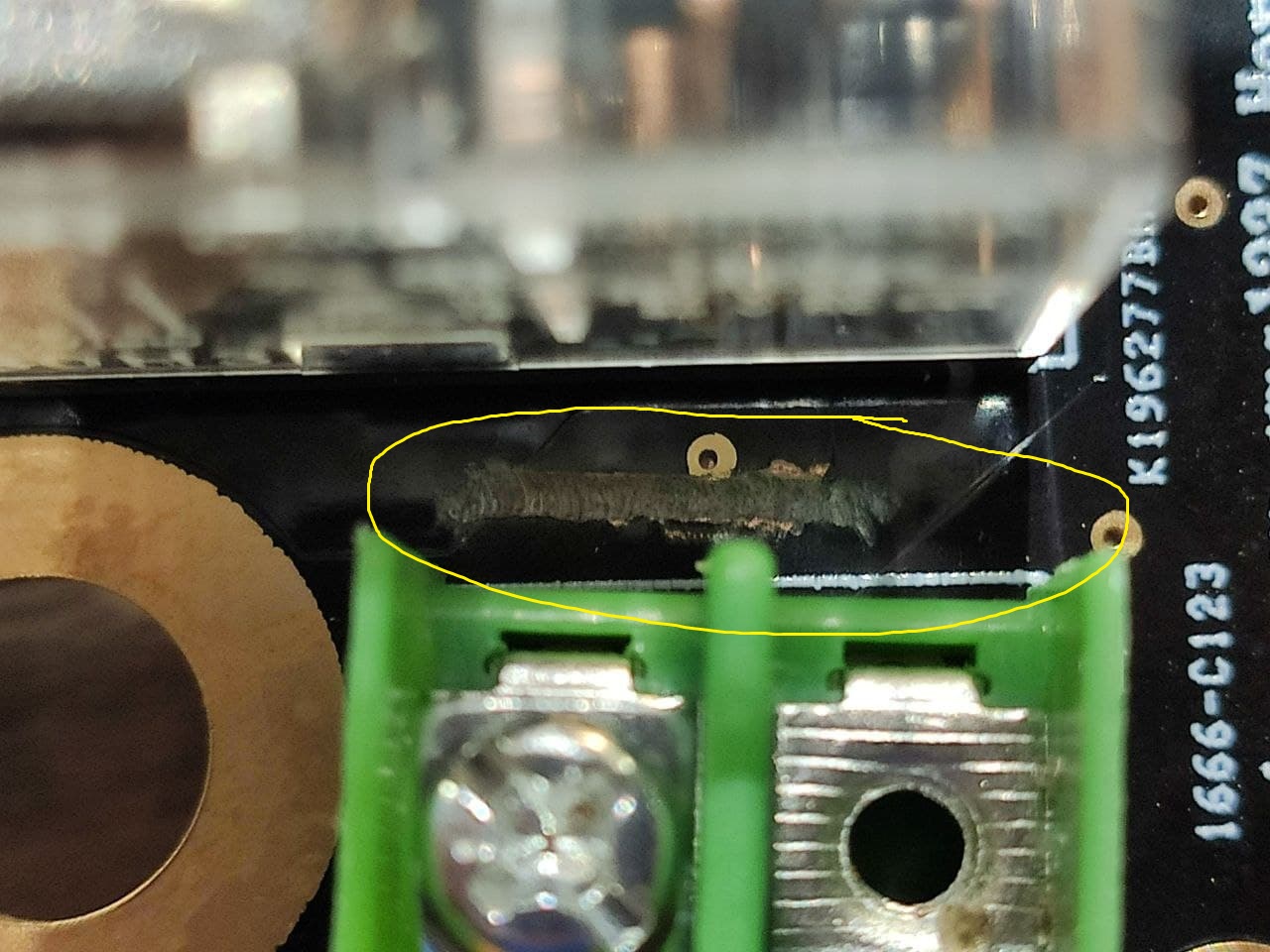

Разобрался. С лицевой стороны дорожки тоже дублируются под лаком. На фото отметил где их перерезал (вдруг кому-то еще придется переделывать). Ножом туда не подлезть, дремель и бур. Соединил как вы показали. Теперь всё стартует.
Всем спасибо за помощь!

[salwater]

Всем доброго вечера!
У меня вопрос к уже купившим и ожидающим доставку.
Мы переписываемся с Юрием по вацапу с декабря и я в замешательстве..
То, ли Юрий очень занят, то ли я как-то провинился (мы не знакомы) и он не хочет продавать мне их по какой-то причине.
У всех сразу гладко проходило: есть в наличии, оплачиваешь, отправляет, или было такое же: могу отправить - я согласен - и Юрий пропадает..?

Нашел в нашей переписке реквизиты и не знаю, то ли оплачивать, то ли нет))..

[Alex]

Ну я тоже некоторым клиентам не продаю компьютеры после общения. Если требуют нереальную гарантию или еще что такого типа

[salwater]

Ну я тоже некоторым клиентам не продаю компьютеры после общения.

Дык у нас и общение было только:
- Здравствуйте! Хочу приобрести
- После НГ
- Здравствуйте, хочу приобрести!
- Ок. Хотя, закончились, через 10 дней будут теперь точно.
- Здравствуйте, хочу приобрести!

и так с декабря по февраль)
Я не хочу надоедать, просто понять. Нет, так нет Я уже понакупил блоков питания, громкость, корпус.. Забыть и продавать это всё или что..

[Dysindich]

Не переживайте, все будет нормально. Человек, видно по всему, крутится, как белка в колесе... Тем более, раз блоки закупили

[salwater]

Тем более, раз блоки закупили

Два!!!
