Усилитель JLH 1969

[m-shara]

Компоновка закончена. Все смонтировал, осталось только собрать. Но уже можно получить представление о дизайне. Сверху еще будут две металлические ручки. (Красить буду как потеплеет).

Снова мыльное изображение. На оригинале даже надписи на деталях четкие.

[m-shara]

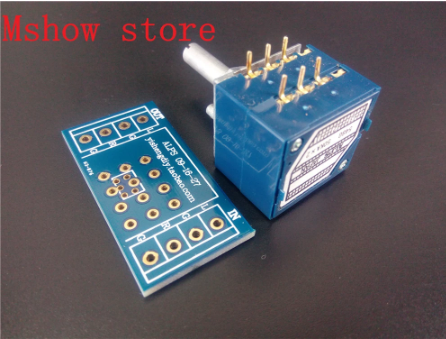

Форумчане. Вот этот потенциометр включаете с платкой, идущей в комплекте, или без?

Снимок экрана 2023-05-07 в 21.21.20.png (296.61 КБ) 1714 просмотров

Я использовал платку и у меня появился небольшой слышимый фон, который почти пропадает при прикосновении к корпусу усилителя. Дело в том что на этой платке объединяются земли обоих каналов. А что если точку соединения с корпусом перенести со входных гнезд к этому регулятору? Никто не пробовал? Или придется выбросить эту плату, т.к. в варианте без нее никакого фона не было слышно, и никакой чувствительности к прикосновениям к корпусу?
ПС: Если не подключать кабель с бананами то никакого фона нет вообще.(второй конец в воздухе).

[Sid]

Хочу для Худа примочку сделать, которая отключает питание, если в течении какого-то времени на вход не подаётся сигнал. Подскажите пожалуйста, как это устройство правильно называется и делал ли кто такую штуку? Наверняка ведь готовые платки-модули такие есть? Кто сталкивался?

[RUS_D]

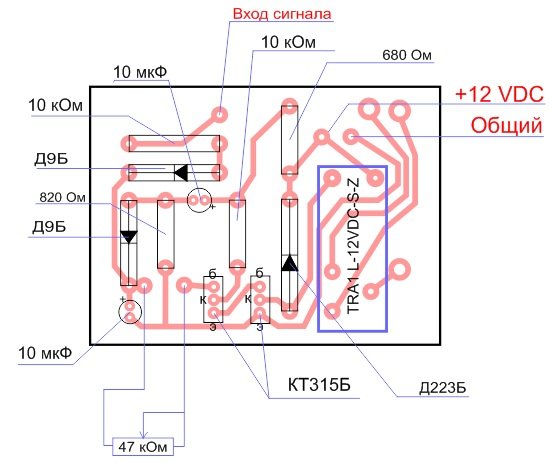

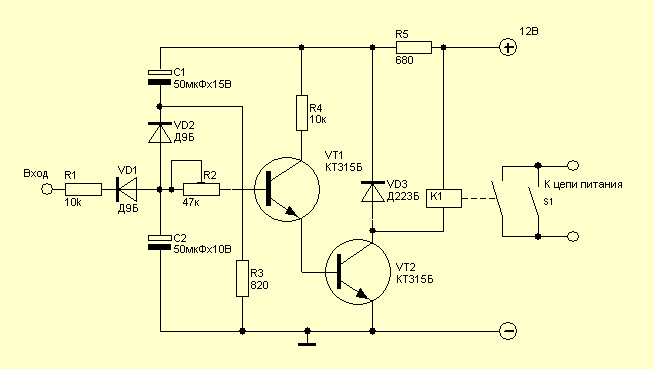

Схема питается от внутреннего блока питания устройства. Кнопкой S1 производится включение. Заряжаются оба конденсатора, транзисторы открываются и реле своими контактами блокирует кнопку, оставляя, таким образом, девайс во включенном состоянии. Далее, звуковой сигнал сигнал с выхода усилителя или чего там у вас есть подается на вход транзистора VT1 и не позволяет ему закрыться. При отсутствии сигнала на выходе, конденсаторы разряжаются, транзисторы закрываются и реле обесточивает нагрузку.



Временная задержка выключения зависит от емкости конденсаторов С1 и С2, а также резистора R3. Чем все это больше, тем дольше будет оставаться включенным устройство при отсутствии каких либо признаков жизни на выходе.

[m-shara]

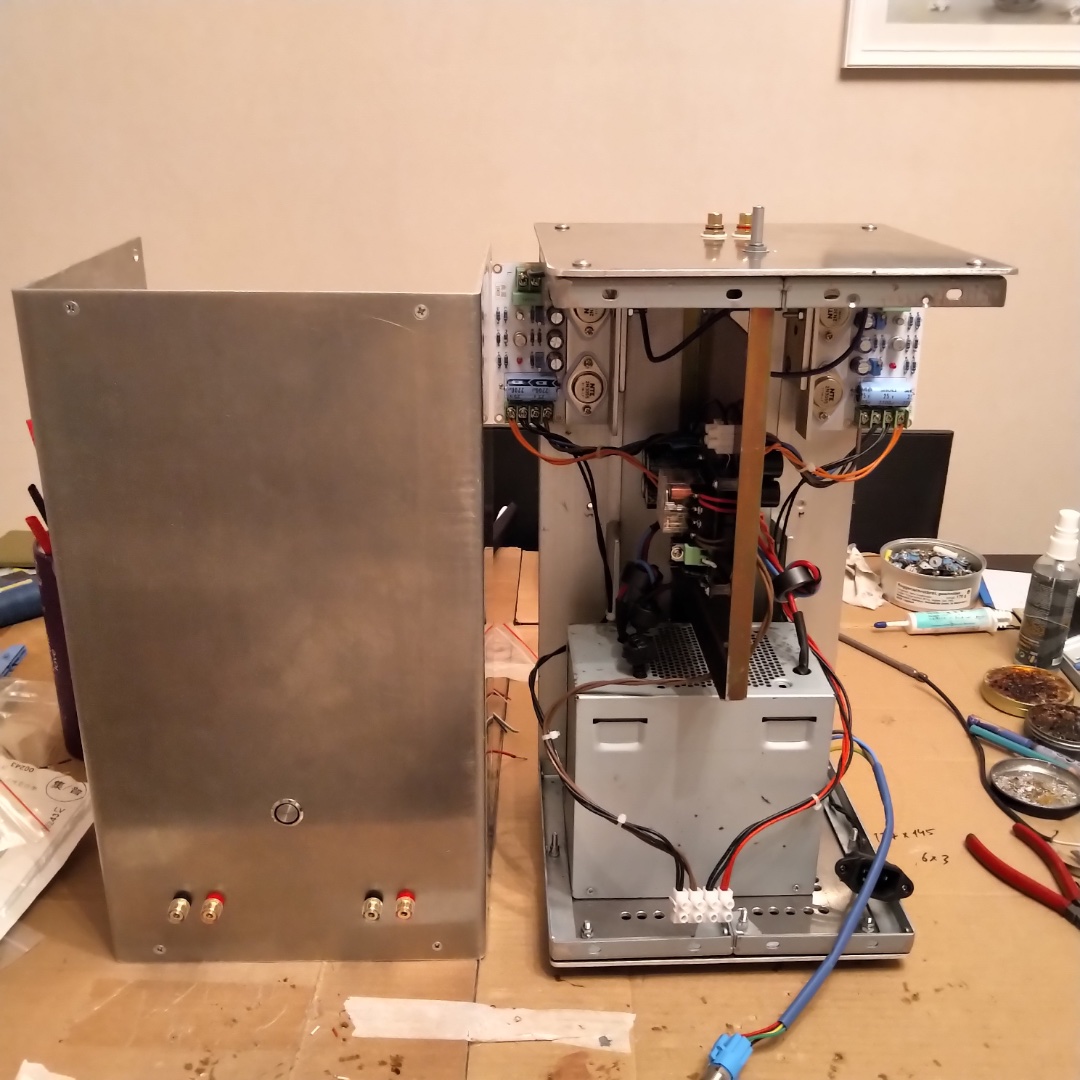

Основная стадия сборки усилителя закончена. Остались только мелкие штрихи: одеть алюминиевую ручку и дождаться второй ручки. Несмотря на то что радиаторы цельно-алюминиевые, в верхней части где прикручены блоки УНЧ, температура достигает 60 градусов. В нижней части не мерил, но где то примерно 40-45.

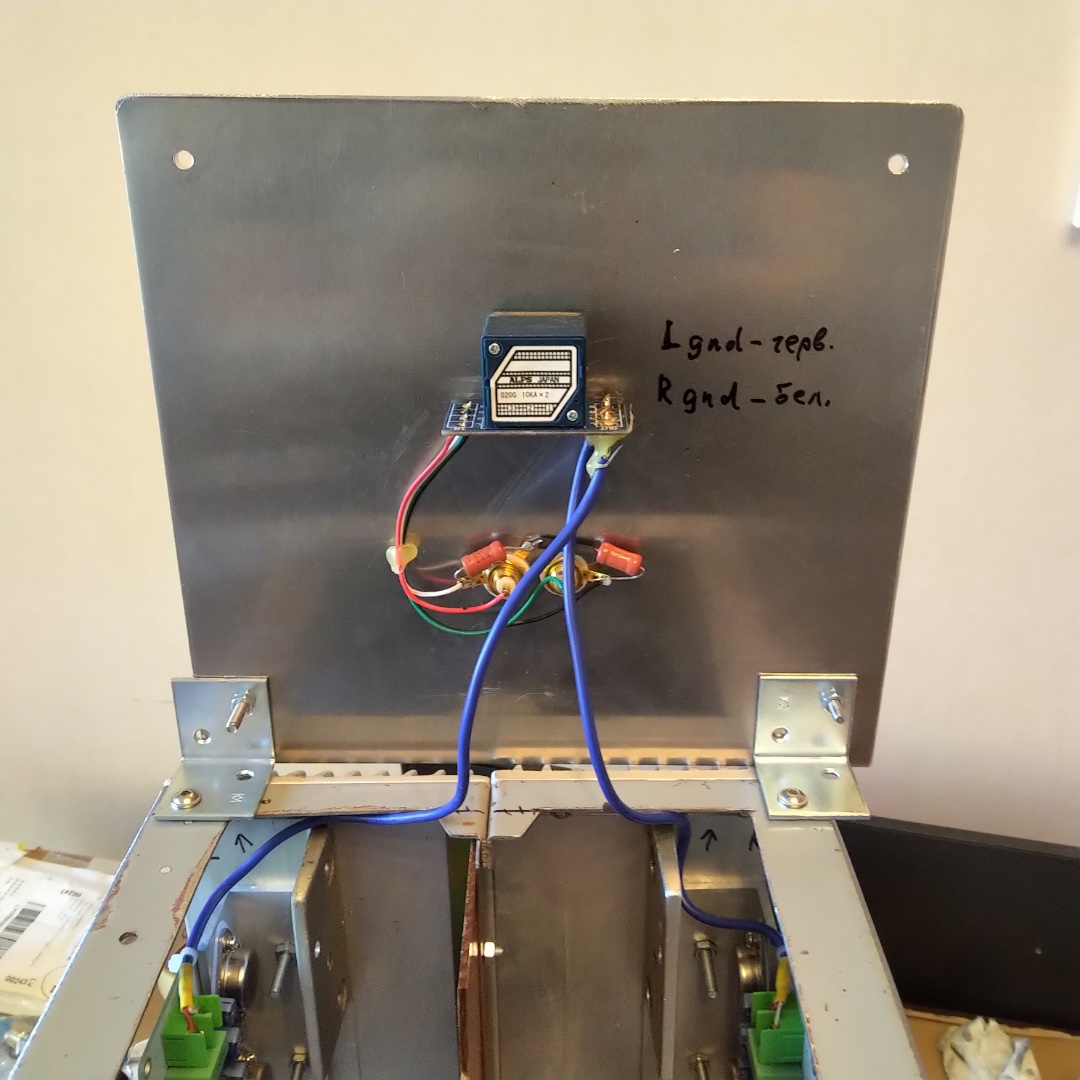

А вот так верхняя панель устанавливается в ремонтное состояние. Платку с регулятора громкости снял.

[Sid]

Схема...

RUS_D, спасибо большое!
А вообще это устройство имеет какое-то официальное название?

[Sid]

Схема...

RUS_D, спасибо большое!
А вообще это устройство имеет какое-то официальное название?

Не совсем понял как запускается схема... Я включаю усилитель, запускаю трек и только потом нажимаю кнопку S1 (тактовую, как я понимаю). Жду пока зарядятся конденсаторы и сработает реле. После этого кнопку можно отпускать - схема вошла в режим ожидания и дальше всё по описанию: при отсутствии сигнала конденсаторы разрядятся и реле отщелкнится, разорвав своей второй контактной группой уже цепь питания. Я правильно понял?

[Justas*]

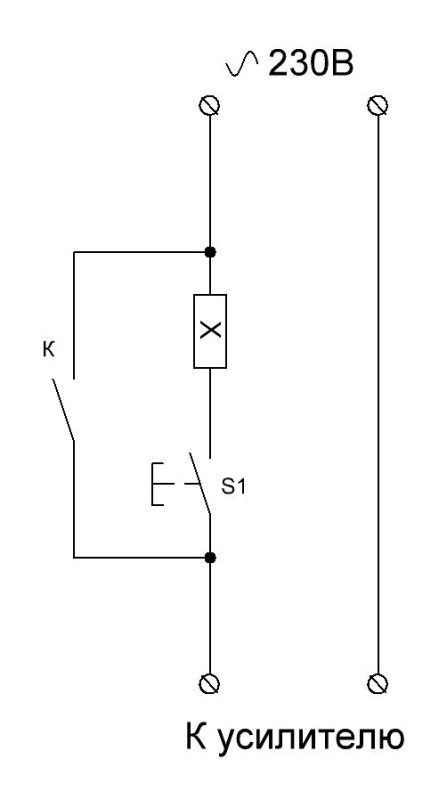

S1 вместо выключателя питания. Если добавить в схему резистор, получим халявный SoftStart.

[m-shara]

Вопрос по двум синим конденсаторам на разъеме питания, их похоже надо снять, т.к. это единственное место где средняя точка по 220 В сядет на корпус.

Если нет настоящей земли, убирайте их.

Похоже придется поставить эти конденсаторы а также посадить на корпус соответствующие цепи с фильтра. Усилитель фонит по одному каналу чуть сильнее чем по другому (разводку надо исправлять), а также корпус чувствителен к прикосновениям. В предыдущей версии компоновки (посмотрел только что), на корпусе сидели указанные выше конденсаторы и фона не было в принципе.

[m-shara]

Вопрос по двум синим конденсаторам на разъеме питания, их похоже надо снять, т.к. это единственное место где средняя точка по 220 В сядет на корпус.

Почему единственное?
В фильтре EMI, может быть так же сделано. Или выкусывайте конденсаторы, или крепите его к шасси через изолированные стойки.
В ИБП тоже есть конденсатор, соединящий "горячий" участок схемы, с общим проводом вторички. Его выкусывать нельзя.

Похоже придется как раз поставить обратно и ту точку что в фильтре посадить на корпус. Фонит. В предыдущем варианте подключения все это было автоматически посажено на корпус и фона небыло совсем. Буду менять схему.

[PJK]

Прежде чем всё возвращать назад:
1) убедитесь, что в данный момент отсутствует половина сетевого напряжения на корпусе (от других источников питания)
2) сигнальные провода от входов усилителей, до регулятора громкости должны идти в экране, причем экран должен быть подсоединён к земле только со стороны входа усилителя, а со стороны регулятора остаться "в воздухе".
3) резисторы рядом с rca разъемами каких номиналов? Обычно должны быть 10-20 Ом.
4) У вас два блока питания? По одному на каждый канал? Или один общий?

[m-shara]

Прежде чем всё возвращать назад:
1) убедитесь, что в данный момент отсутствует половина сетевого напряжения на корпусе (от других источников питания)
2) сигнальные провода от входов усилителей, до регулятора громкости должны идти в экране, причем экран должен быть подсоединён к земле только со стороны входа усилителя, а со стороны регулятора остаться "в воздухе".
3) резисторы рядом с rca разъемами каких номиналов? Обычно должны быть 10-20 Ом.
4) У вас два блока питания? По одному на каждый канал? Или один общий?

Все оказалось куда прозаичнее: два межблочных кабеля которые попали в руки первыми, оказались редиской - береш в руку вкл. в усилитель кабель и фон еще увеличивается. Взял межблочник с нормалным видимым экраном - ни шороха. А я ведь выводил звук с компьютера на магнитофон и никаких аномалий не заметил поэтому и пользовался этими кабелями, и даже снимал АЧХ звуковой карты - никаких 50 Гц и в помине. Мистика какая то.

[m-shara]

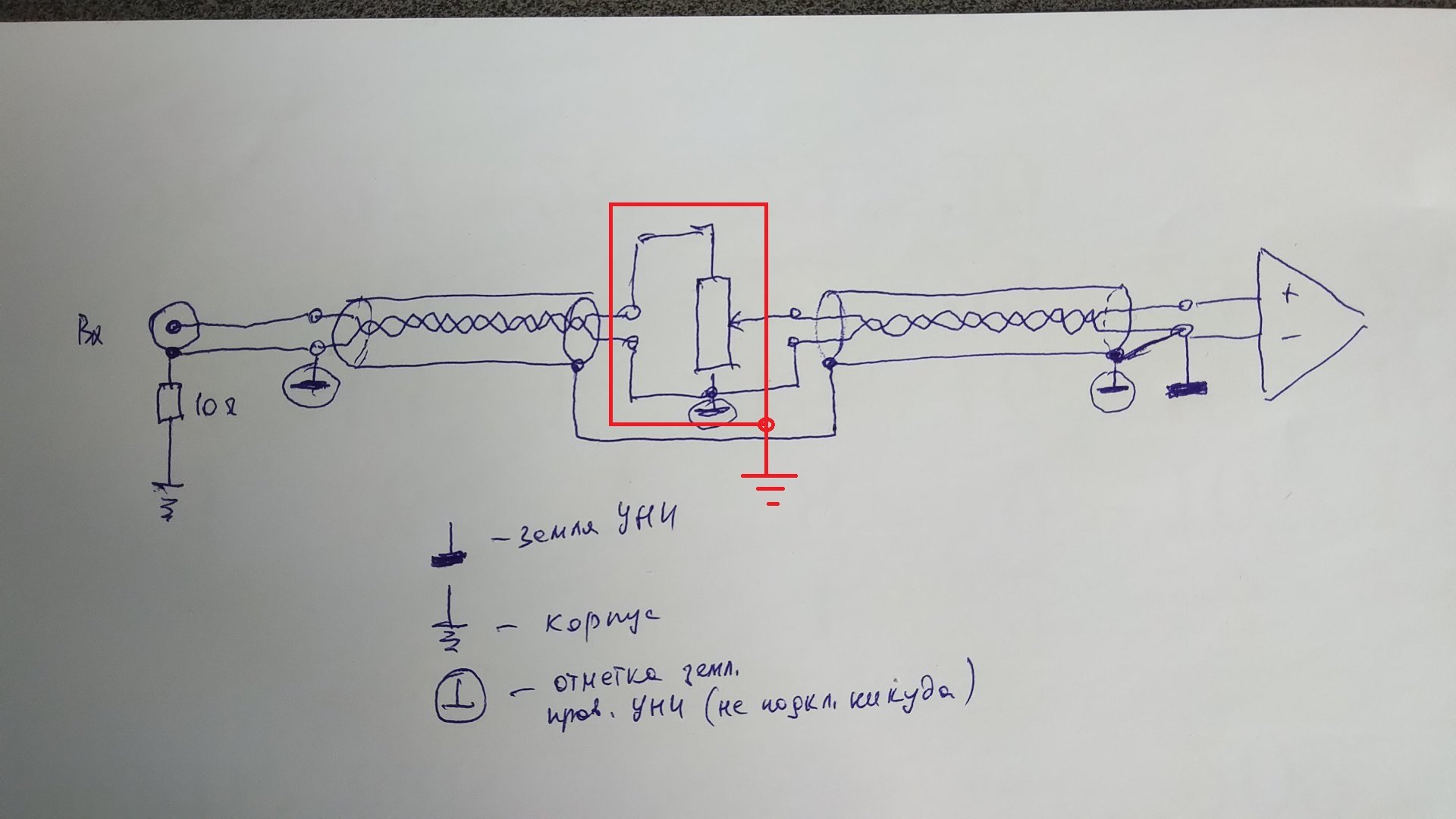

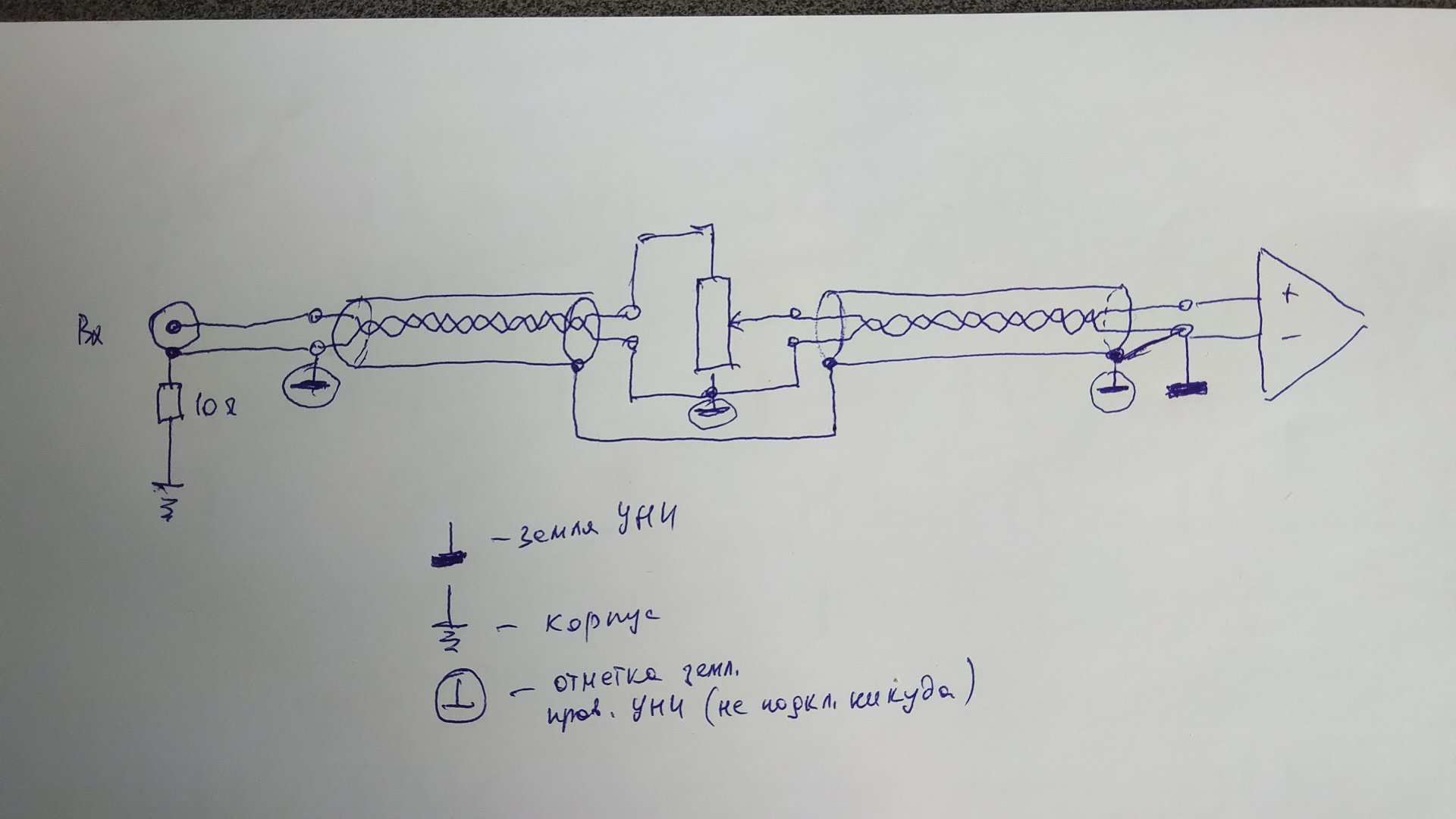

Вот такая схема подключения будет правильной?

[Justas*]

Правильно. И корпус переменника с шасси соединить, если он к нему не прикручен. Резистор не обязательно, можно напрямую.

[m-shara]

Металлическим креплением сидит на корпусе.

[PJK]

Да, схема верная.
Если будете сами делать, я имею ввиду провода в оплётку засовывать, то тогда сделайте земляной провод (который внутри оплётки) гораздо толще сигнального.

[konog]

и кт602бм

Серега, где же он в Лондоне найдет КТ602, а если найдет, то золотой окажется

хм, а-ить да... Впрочем, 1969, как я погляжу по результатам коллег, не так уж и критичен к среднему транзистору, как 2003. А вот bc807 точно стоит поставить

Добрый вечер подскажите где Вы нашли 807 транзистор не в smd корпусе?

[lgedmitry]

Серега, где же он в Лондоне найдет КТ602, а если найдет, то золотой окажется

хм, а-ить да... Впрочем, 1969, как я погляжу по результатам коллег, не так уж и критичен к среднему транзистору, как 2003. А вот bc807 точно стоит поставить

Добрый вечер подскажите где Вы нашли 807 транзистор не в smd корпусе?

А нигде не нашёл. В smd и поставил

[konog]

хм, а-ить да... Впрочем, 1969, как я погляжу по результатам коллег, не так уж и критичен к среднему транзистору, как 2003. А вот bc807 точно стоит поставить

Добрый вечер подскажите где Вы нашли 807 транзистор не в smd корпусе?

А нигде не нашёл. В smd и поставил

Сделали переходник под smd? И какой второй у Вас транзистор?

[lgedmitry]

не, переходников не делал. Сделал всю плату. Второй транзистор кт602бм

[konog]

не, переходников не делал. Сделал всю плату. Второй транзистор кт602бм

Не поделитесь файлом платы?

[lgedmitry]

не, переходников не делал. Сделал всю плату. Второй транзистор кт602бм

Не поделитесь файлом платы?

файл только под JLH2003 сохранился. Очень путаный. Детали с двух сторон платы, да ещё и перемычки. Но зато сразу с реле регулятора громкости на 32 ступеньки и защитой АС

JLH 3-4.zip

(43.61 КБ) 125 скачиваний

[koss707]

Попробовал на выход 3х 2sc5707.Ни чего хорошего с этого не получилось,даже hfe300 ничего не даёт вторая гармоника даже выше чем с 2sc5200 -96db и-84db у 5707.Вывод не фиг лазить в налаженный механизм.В 1969м худе кт602 также дает лучшие результаты,пробовал много разных даже с hfe 1600 602й лучший.

[Zllator]

Попробовал на выход 3х 2sc5707.Ни чего хорошего с этого не получилось,даже hfe300 ничего не даёт вторая гармоника даже выше чем с 2sc5200 -96db и-84db у 5707.Вывод не фиг лазить в налаженный механизм.В 1969м худе кт602 также дает лучшие результаты,пробовал много разных даже с hfe 1600 602й лучший.

А какое усиление у Вашего кт602?

[koss707]

260

[m-shara]

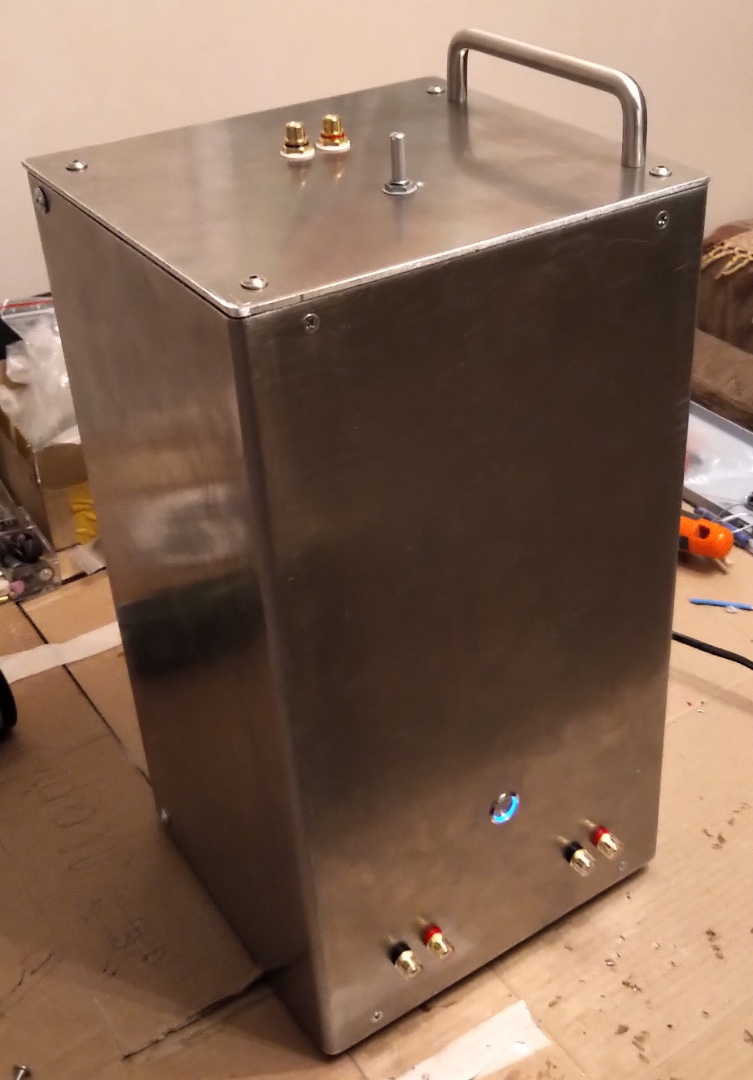

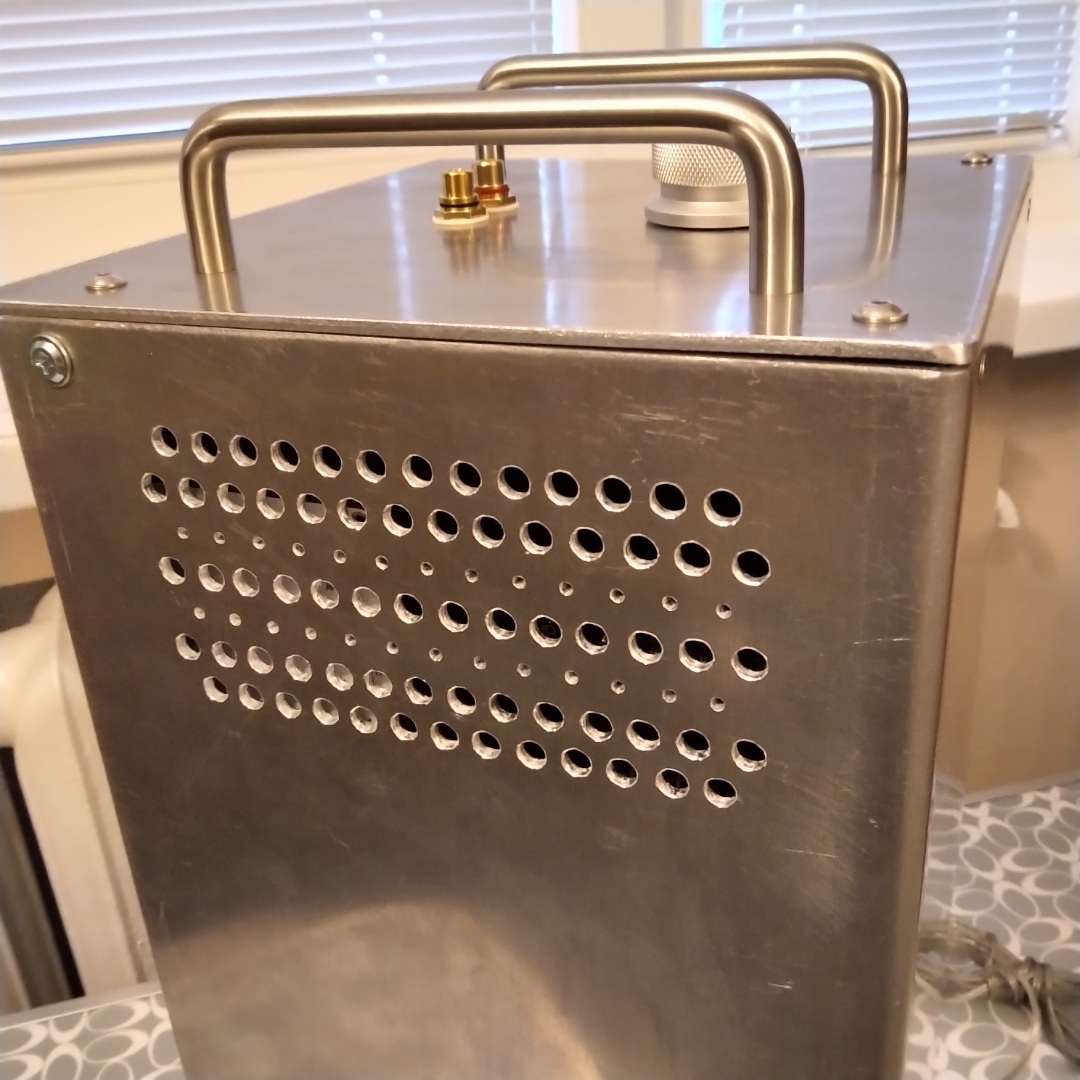

В основном по крупному проект с усилителем подходит к концу. Наделал отверстий по бокам сверху. А чтоб не было похоже на терку отверстия сделал разных размеров. Температурные испытания этот вариант выдержал. Осталось покрасить.

Это проверочная сборка. Поэтому есть щели.

[Alex]

Мощно!

[m-shara]

Мощно!

И тяжело! 8кг. А если бы еще использовал трансформаторный БП?

[konog]

Всем добрый день. Есть кто может помочь перевести платы в Gerber для сайта jlcpcb.com. А то как не отправлю все не так

JLH 1969_Ver2.rar

(12.04 КБ) 143 скачивания

[aauuss]

Помогите, пожалуйста, разобраться. Спаял усилитель по оригинальной схеме и все вроде бы работает, но вот не могу понять, как связаны напряжение питания, ток покоя и выходная мощность? Если например у меня динамик 8 Ом и питание 12в то какую мощность я могу выкачать из усилителя? Если я увеличиваю ток покоя, то на чем это сказывается? и как мне увеличить выходную мощность?
