Усилитель Clone Purifi 2.061.P (D класс)

[amateur]

Есть у кого то dummy manual для 2.062 или хотя бы для 2.061?

[Sous]

HB 2_06x.docx

(1.9 МБ) 31 скачивание

[amateur]

а как соединять БП и плату по stand by?

[Sous]

используйте прямой шлейф , я вам дал в комплект и все заработает.

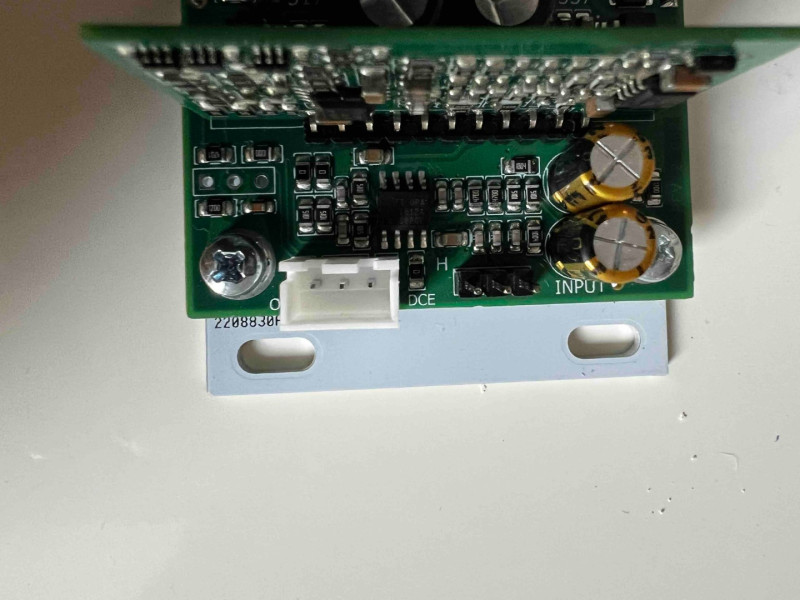

Для активации функции стендбай нужно удалить нулевой резистор на плате усилителя, выше надписи DCE.
Вообще - вам оно не нужно. Главное соединить 1 провод на защиту от постоянного напряжения.

[amateur]

используйте прямой шлейф , я вам дал в комплект и все заработает.
Для активации функции стендбай нужно удалить нулевой резистор на плате усилителя, выше надписи DCE.
Вообще - вам оно не нужно. Главное соединить 1 провод на защиту от постоянного напряжения.

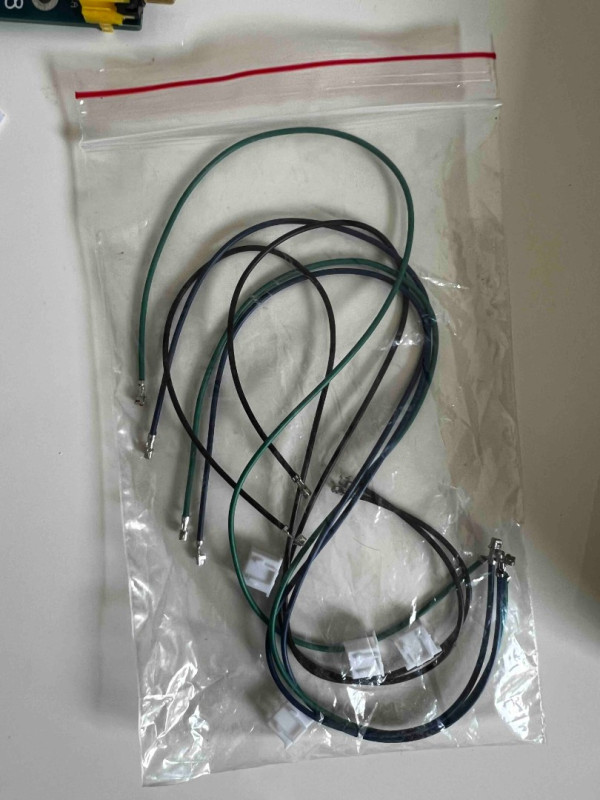

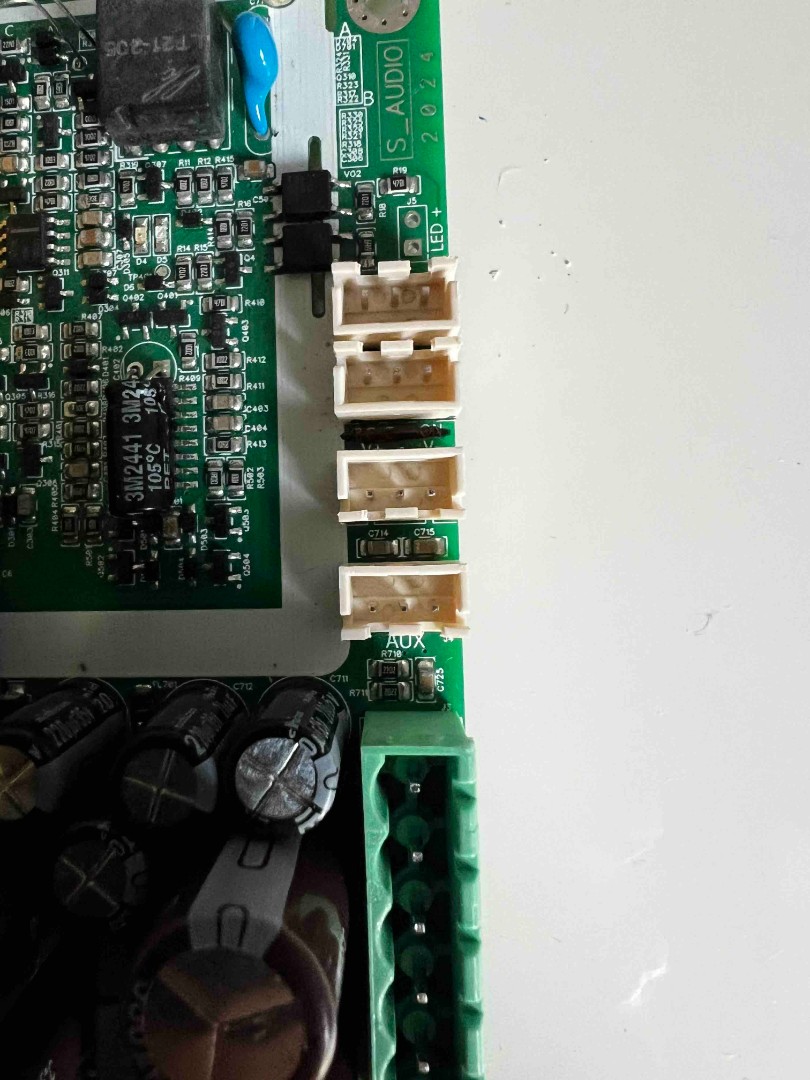

Вот такой пакетик пришел. Подскажите, куда эти провода и разьемы. На плате БП разьемы AUX и INT:

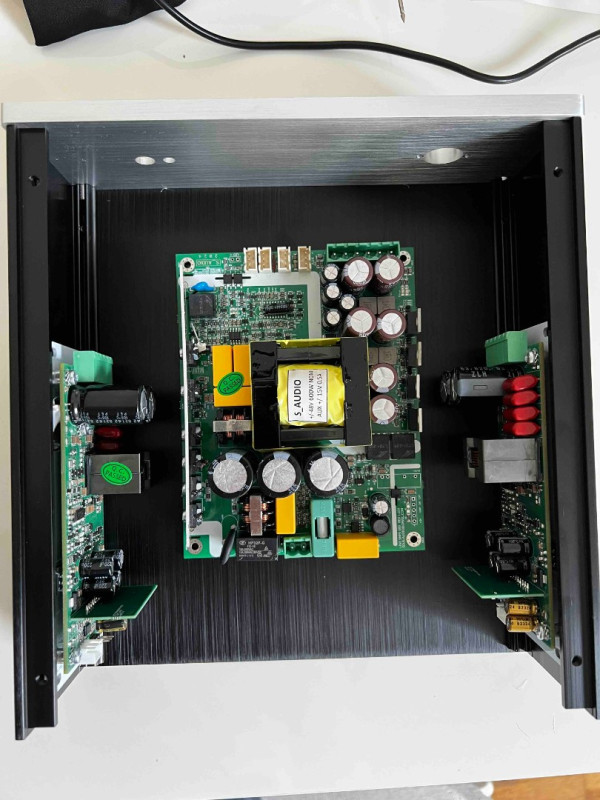

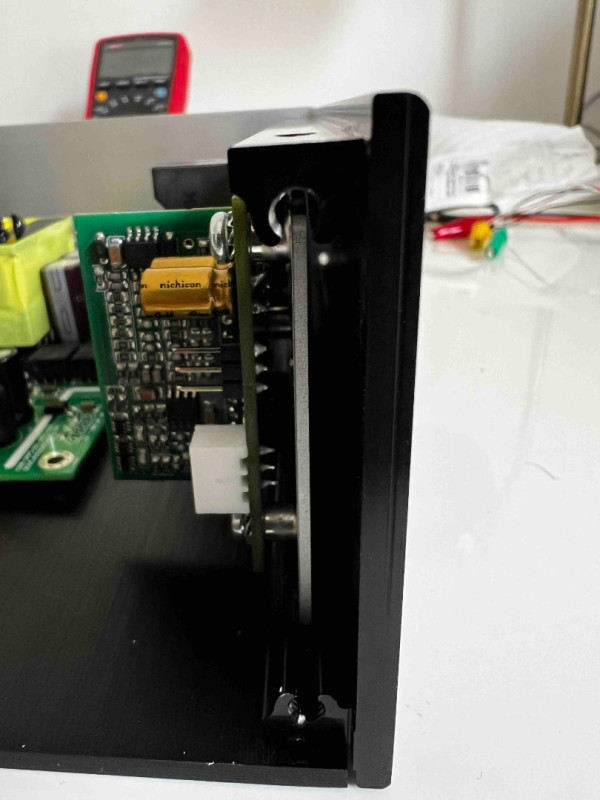

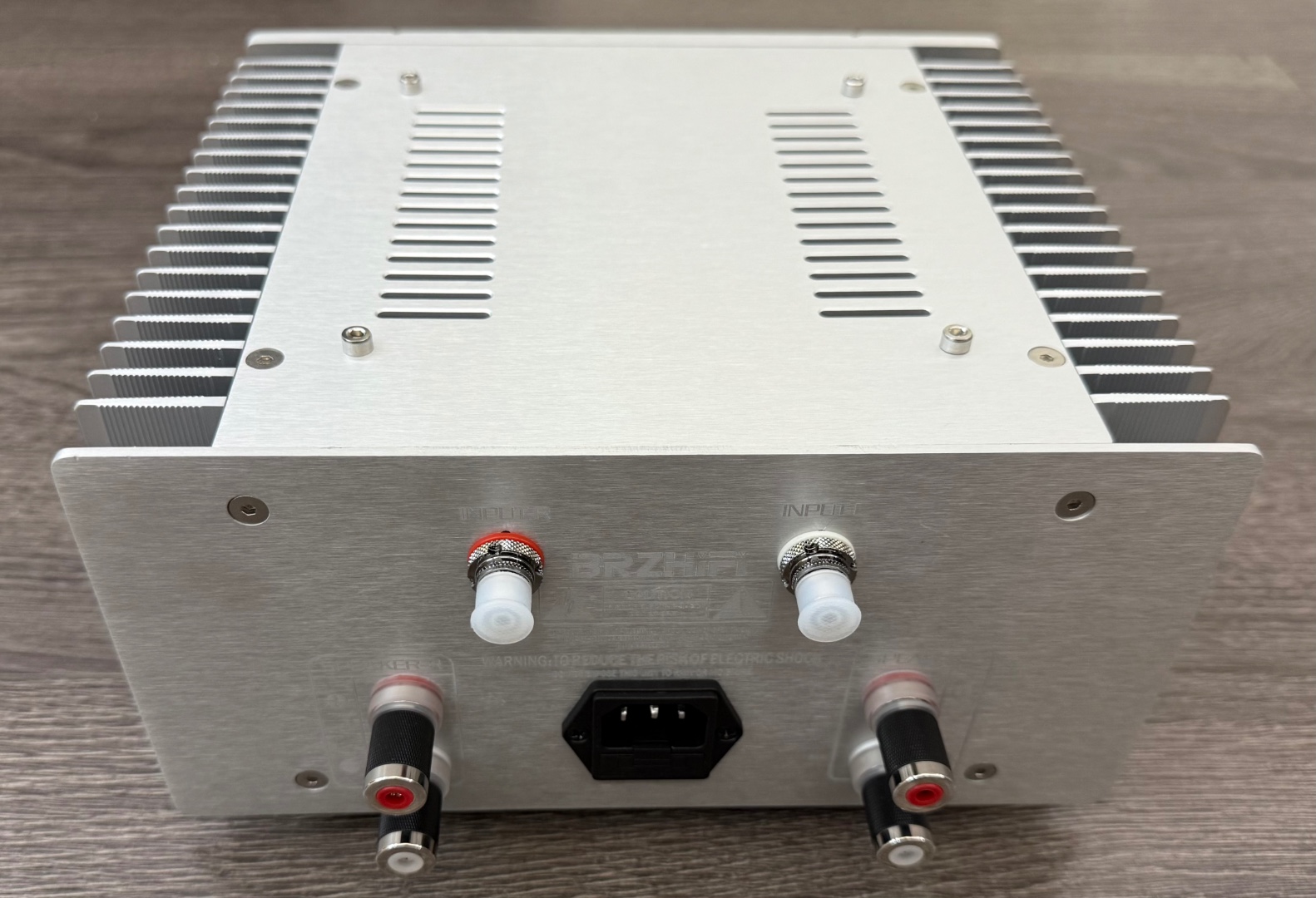

И еще вопрос. Как раз получил корпуса. Вот как то вставил ваши платы вертикально, посредине размещается БП. Но если видно на фото, плата вертикально встает только в салазки и поэтому не прижимается к боковой стенке. А она греется достаточно. Вот Птеро стерео вообще не греется. Вопрос: можно ли плату оставить в воздухе, хватит ли пластин радиаторных, которые с ней закреплены?

[lexey]

Вот такой пакетик пришел. Подскажите, куда эти провода и разьемы. На плате БП разьемы AUX и INT:

У меня пока нет плат 2_062. На ней пины не подписаны?

[amateur]

Вот такой пакетик пришел. Подскажите, куда эти провода и разьемы. На плате БП разьемы AUX и INT:

У меня пока нет плат 2_062. На ней пины не подписаны?

Подписано. Я с БП немного не понял.Юра прислал описание БП, все ок.

[Вася-Пупкин]

Выход по не прилеганию плат вижу только один: "Купить лист алюминия такой толщины что бы было прилегание переходной пластины со стенкой корпуса и все это через термопасту".

[Вася-Пупкин]

Подписано. Я с БП немного не понял.Юра прислал описание БП, все ок.

Собрать вам нужно два кабелька, по три провода ну или же два - чёрный это будет земляной средний и зелёный один из крайних смотрите у Юры все на платах подписано.

[amateur]

Подписано. Я с БП немного не понял.Юра прислал описание БП, все ок.

Собрать вам нужно два кабелька, по три провода ну или же два - чёрный это будет земляной средний и зелёный один из крайних смотрите у Юры все на платах подписано.

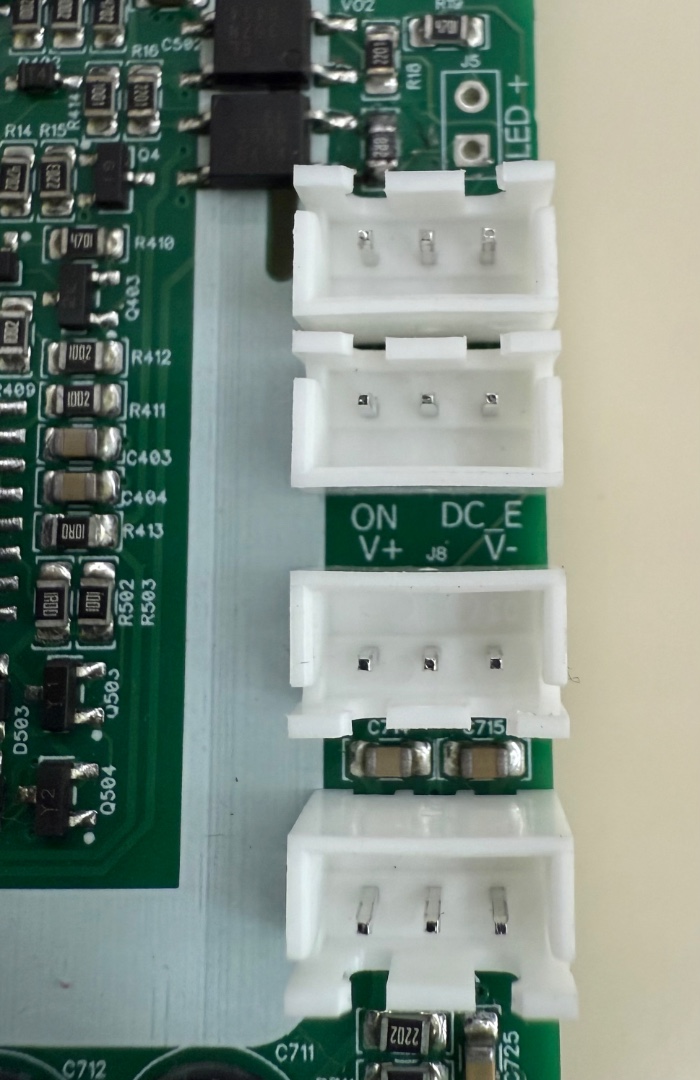

По поводу подписано. Плз покажите мне, что где подписано, и что бы это было понятно первокласнику из DIY:

И описание БП, не вижу там распиновки разьемов:

LINE SMPS 600(900).docx

(1.4 МБ) 23 скачивания

[Sous]

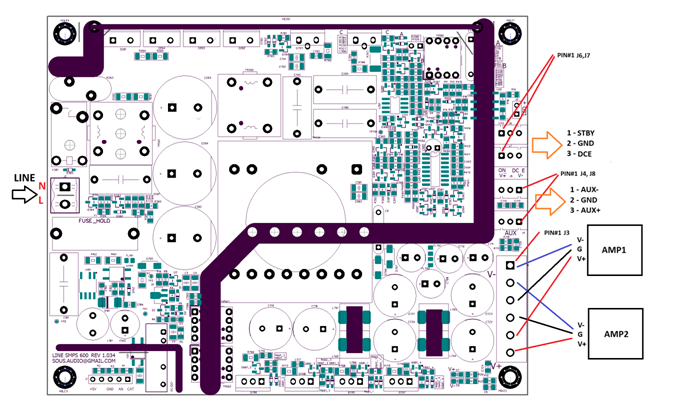

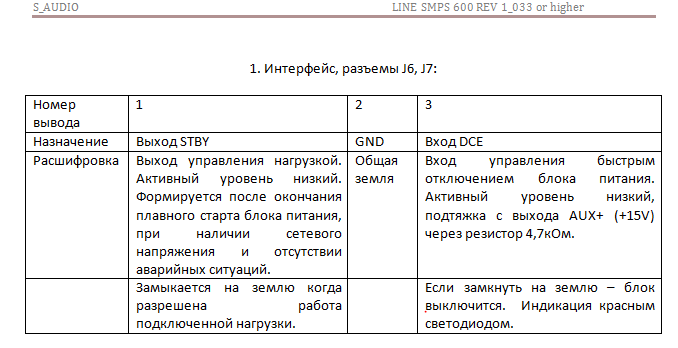

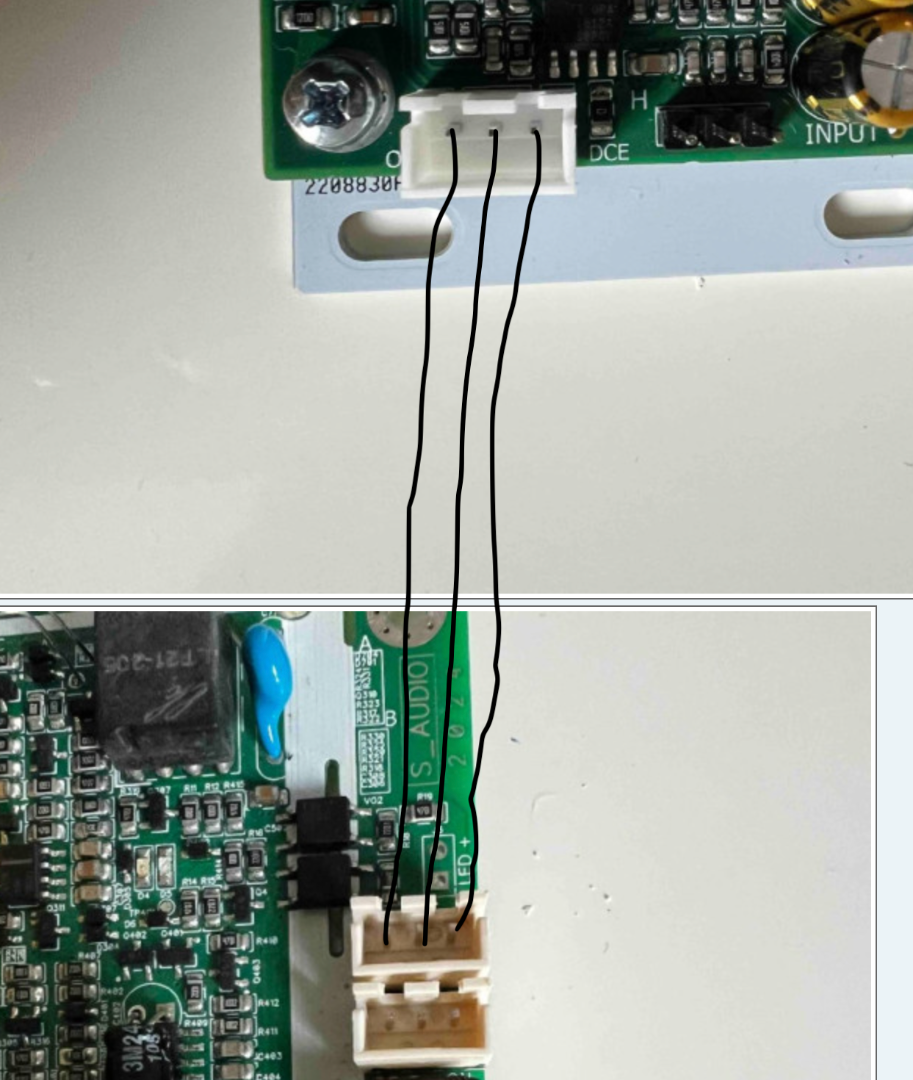

Вот из инструкции скрины.
Вам нужно из тех проводов собрать прямой шлейф и соединить с усилителем

[Вася-Пупкин]

По поводу подписано. Плз покажите мне, что где подписано, и что бы это было понятно первокласнику из DIY:

[Sous]

Вот, все верно вы нарисовали.спасибо, я позже добавлю в инструкцию. Сейчас все время на выезде

[amateur]

По поводу подписано. Плз покажите мне, что где подписано, и что бы это было понятно первокласнику из DIY:

Хвала велико)

[amateur]

Вот из инструкции скрины.
Вам нужно из тех проводов собрать прямой шлейф и соединить с усилителем

Спасибо большое за поддержку. Ни в одной компании мира нет такой поддержки 24/7.

[amateur]

.

[amateur]

.

[Вася-Пупкин]

По просьбам трудящихся и молодежи)

Сюда я вас не просил их загружать дабы не заваливать тему этими ненужными картинками.

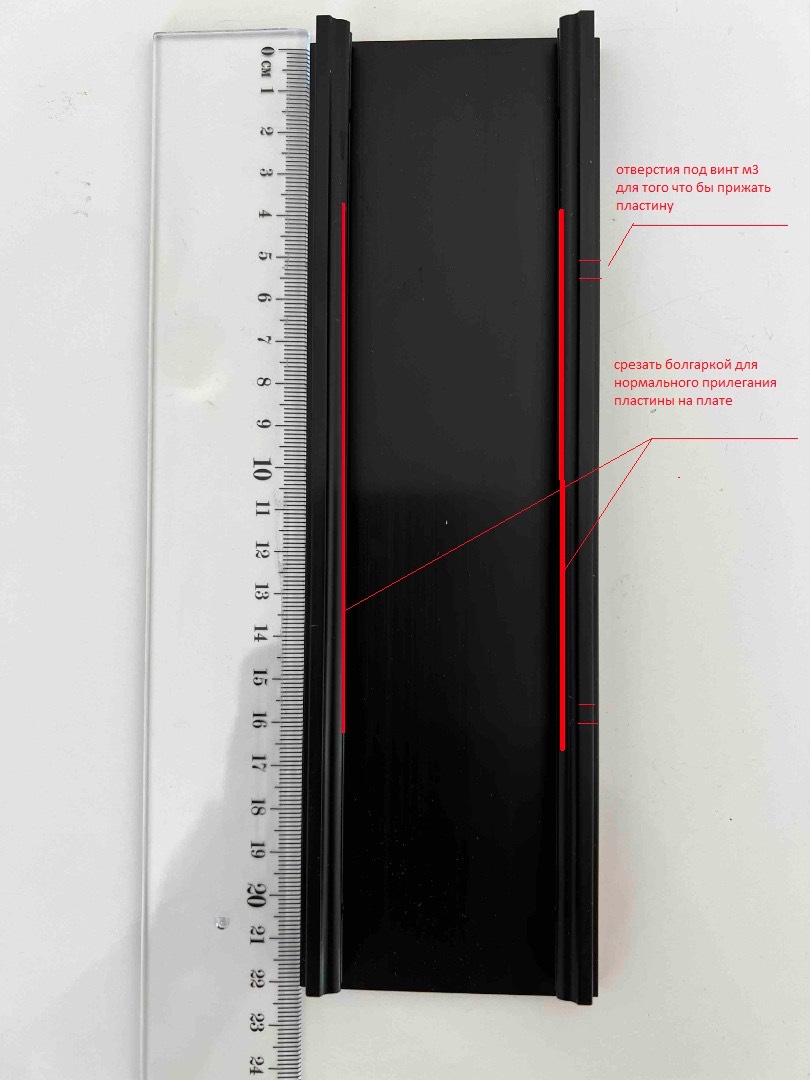

Вот вариант как бы поступил я. Надеюсь расписывать подробно не нужно, тут и так все понятно должно быть, где подрезать и для чего засверлить 4 ре отверстия и нарезать резьбу м3 под винт с потайной головкой.

[Sous]

Измерял сегодня версию 2_062. В общем-то хорошо, и за счет уменьшения усиления шум немного меньше стал. Еще потребление на ХХ уменьшилось.

Заказал еще 20 плат.
