Усилитель JLH 1969

[Lektor]

Я думаю, что при 50 палец не удержать. В сауне можно сидеть и при температуре выше ста, а в кастрюле при такой температуре вы сваритесь.
Кроме температуры в таких случаях важно количество тепла. Но не будем усложнять))
Уголок не стоит убирать. В этом усилителе транзисторы должны быть горячие и не должны быть холодные.

[DZEN]

Всем привет! Очень понравился ваш форум. Вопрос по температуре радиаторов JLH. Собираюсь себе купить набор и волнует, что он очень горячий и если будет работать весь день, насколько долговечны транзисторы и конденсаторы, диоды при таких температурах? Как это скажется на надёжности? И ещё вопрос что лучше трансформатор внутри с экраном или вынести его наружу, для уменьшения наводок? Импульсный не хочу ставить. Спасибо!

[Lektor]

В нашей среде этот усилитель достаточно новое приобретение. Лет через 10 скажем как он себя вел)))
Транзисторы расчитаны на такую температуру и они практически вечные. Конденсаторы работают и при 85 и при 105 градусах, в зависимости от типа. Можно поменять их лет через пять, а то и десять. Никто вам не даст гарантии, что какой-то электролит не вздуется. В ламповых усилителях конденсаторы стоят десятилетиями и тоже в горячем корпусе.
Выностить трансформатор я бы не стал. Просто не нужно делать плотный монтаж и минимизировать корпус. Помню была мода тонких корпусов, так вот это от лукавого))) Часто размеры корпуса этого усилителя задают радиаторы. Ребра радиаторов должны быть в вертикальном положении. У меня между корпусом и радиаторами щель. Так с задней части радиатора воздух выходит наружу.
Нужно помнить, что усилитель постоянно жрет электроэнергию, независимо от громкости. Это свойство класса А. Мой потребляет 70Вт. Его КПД около 20%. Если вы захотите 20Вт на канал, он будет потреблять 200Вт постоянно. Т.е. при постоянном использовании вас еще должна волновать оплата электроэнергии. В домашних условиях это усилитель для комфортного прослушивания. Для свистоплясок есть класс Д.

[Che-Gevar-ин]

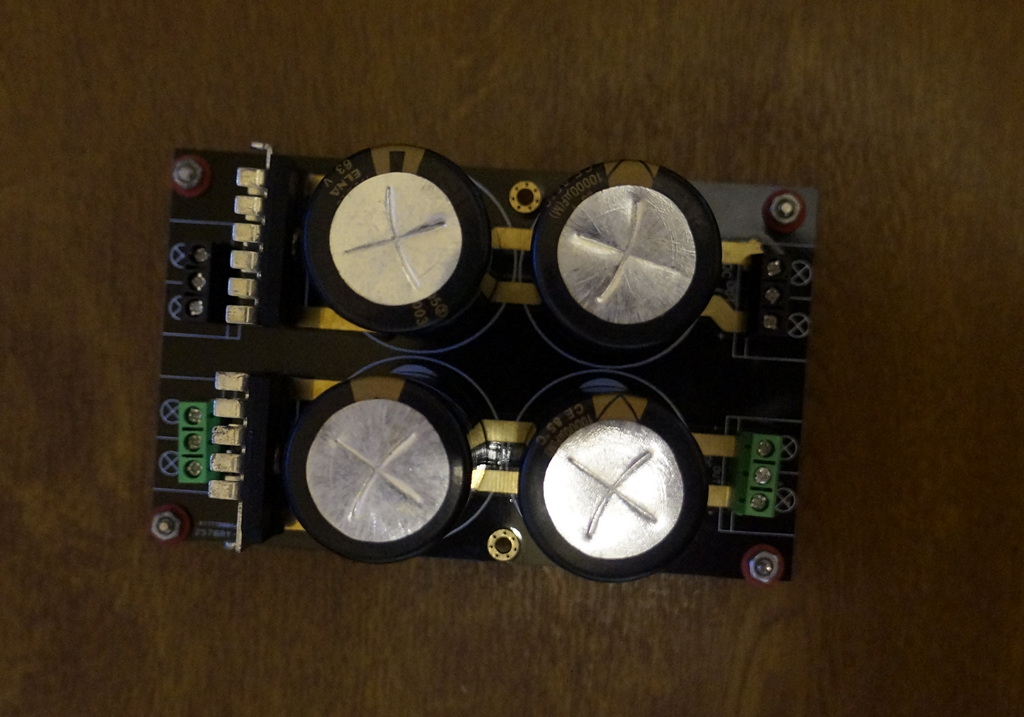

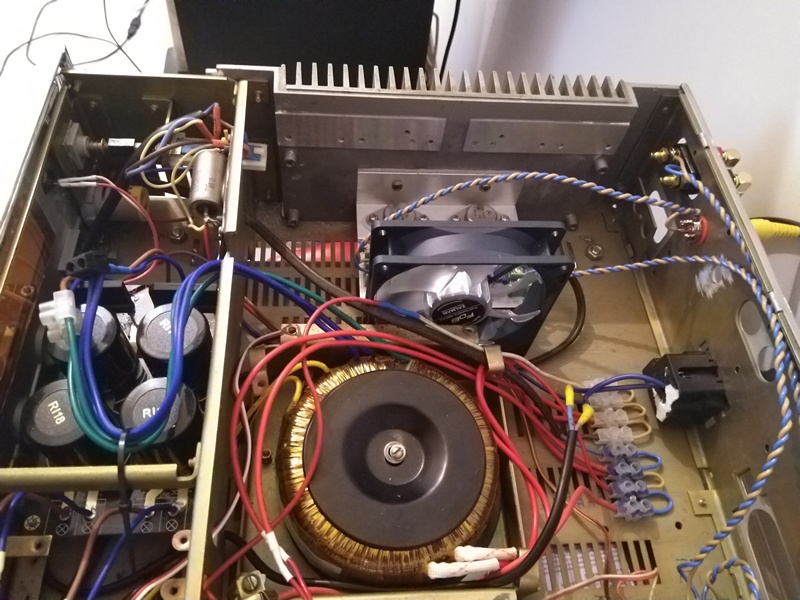

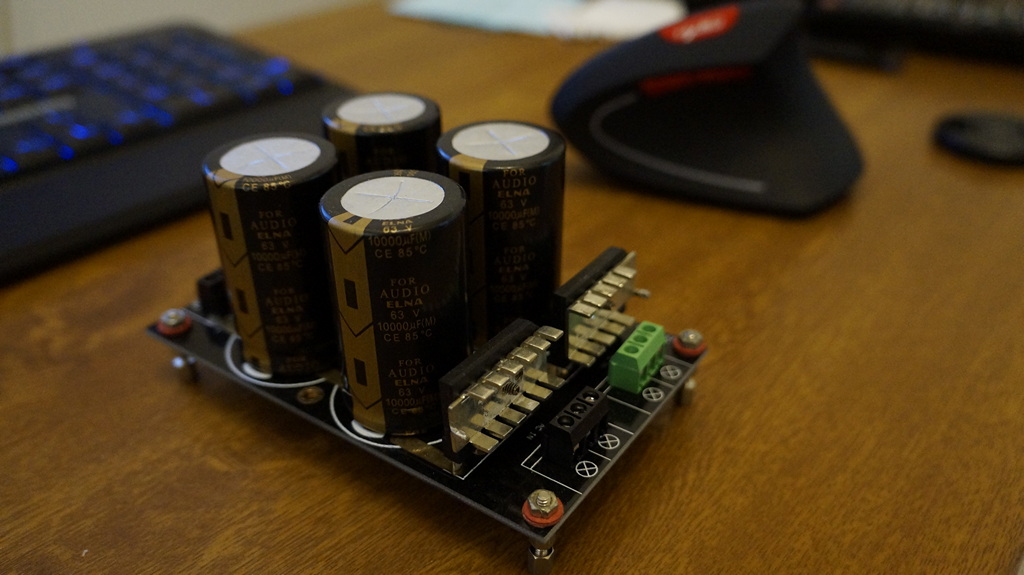

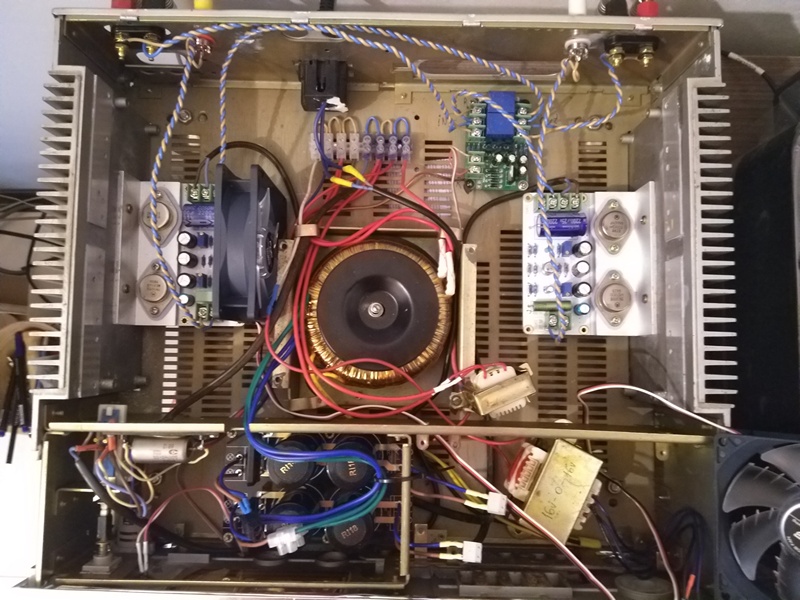

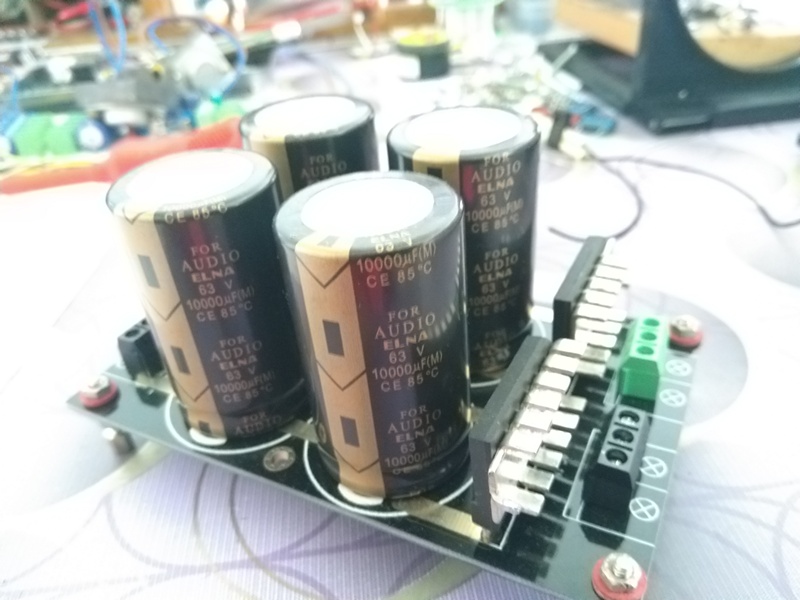

И снова здравствуйте)) Как и было обещано, скидываю фотки своего незаконченного (не доведённого до ума, если быть откровенным) JLH-ибн-Электроника 50У-017с))) Второе фото - это БП, который хочу поставить жить в этот усилитель взамен БП на конденсаторах от Nover 10000 мкФ 35 Вольт. Раньше стоял двухполярный БП на ELNA 10000 мкФ 35 Вольт, но мне не понравилось звучание этого усилителя от двухполярного питания. Сейчас стоит раздельное питание 2х20 Вольт переменки (20*1.4=28 Вольт за минусом падения на мосту, мосты, к слову не греются совсем, поставил с дури 25А))). По корпусу ещё не решил оставлю или нет. У китайцев на Али есть отличные новые корпуса с большими радиаторами, но ценник зубастый((( Вот как-то так.
Выхожу в "эфир" когда большинство из вас еще спят, а мне скоро уже спать ложиться((( 10-11 часов всё-таки. Надеюсь это не будет большой проблемой в общении.

[Che-Gevar-ин]

Я думаю, что при 50 палец не удержать.

Сейчас прилепил термодатчик на крышку одного из транзисторов 62 градуса (+ на улице жара +38 )

[Lektor]

Что сказать?!!! Сделано с душой. Может быть примером для подражания. Радиаторы действительно требуют помощи в охлаждении. Но я сделал бы обдув на малых оборотах и один на весь корпус.
Зачетный трансформатор и банки питания. По идее звук должен радовать.
62 градуса, можно не париться, пусть работают.

[DZEN]

И ещё вопрос, что зависит от тока покоя? Например один ампер и два? Что поменяется если его увеличить/уменьшить? Не смог найти информацию в интернете. На других форумах отправляют учить мат. часть... но я же пришёл споросить, как раз?

[Che-Gevar-ин]

Надеюсь эти фотки офтопом не будут)))

[Alex]

И снова здравствуйте)) Как и было обещано, скидываю фотки своего незаконченного (не доведённого до ума, если быть откровенным) JLH-ибн-Электроника 50У-017с)))

Красиво выглядит, сделано именно с душой)

[Che-Gevar-ин]

Что сказать?!!! Сделано с душой. Может быть примером для подражания. Радиаторы действительно требуют помощи в охлаждении. Но я сделал бы обдув на малых оборотах и один на весь корпус.
Зачетный трансформатор и банки питания. По идее звук должен радовать.
62 градуса, можно не париться, пусть работают.

Кулеры Zalman на подшипниках, их не слышно даже на номинальных оборотах))) Отличный вариант.

[DZEN]

Красивый усилитель, я хочу похожий сделать.

[Che-Gevar-ин]

И ещё вопрос, что зависит от тока покоя? Например один ампер и два? Что поменяется если его увеличить/уменьшить?

При увеличении тока покоя увеличивается температура выходных транзисторов. Есть табличка, где Автор даёт рекомендации по току покоя в зависимости от сопротивления нагрузки. Помимо тока покоя в ней даются номиналы основных сопротивлений и ёмкостей, опять же в зависимости от сопротивления нагрузки.

[DZEN]

Спасибо я так понимаю эта табличка? download/file.php?id=33

А как поменяется звук при разных токах покоя?

[Che-Gevar-ин]

Сделано с душой.... Может быть примером для подражания....
Зачетный трансформатор и банки питания. По идее звук должен радовать.
62 градуса, можно не париться, пусть работают.

Спасибо за оценку))) Трансформатор 250 ватт с необходимым количеством доп обмоток.
И, да, звук стал приятнее, при определенном углу поворота АС к слушателю, звук плавает по помещению - что-то сверху, что-то по бокам, что-то сзади, Прикольно. Мало кто верит, что этот звук исходит именно от S-90.)))

[Che-Gevar-ин]

Спасибо я так понимаю эта табличка? download/file.php?id=33

А как поменяется звук при разных токах покоя?

Именно эта))) Выставляете рекомендуемый ток покоя в зависимости от сопротивления нагрузки ( 3-4 Ома 2 А т.п., 8 Ом 1.2 А) И звук действительно меняется в лучшую сторону, чем ближе ток покоя к рекомендуемому значению - проверено!

[Che-Gevar-ин]

Красивый усилитель, я хочу похожий сделать.

Ему достойный корпус, имеется ввиду достойный его звучания))) - и будет приятно и для глаз и для ушей и для души)))

[DZEN]

Да, спасибо

[Lektor]

Вообще есть такая штука как вольтамперные характеристики приборов, ламп, диодов, транзисторов и прочьего. Коротко - ВАХ.
Выбор режима работы определяется линейным участком кривой. Поэтому чем больше ток не значит лучше звук, но мощность при этом будет увеличиваться, соответственно и потребление электроэнергии. Кроме того может меняться спектр гармоник, что влияет на благозвучность.
Для кого это не интересно или сложно пользуйтесь табличкой.

[Alex]

Да, нужно смотреть по характеристикам конкретного транзистора при каком токе оптимально работает.

[Lektor]

Можно по спектру и величине гармоник настроить, спектроанализатором.
В идеале транзисторы нужно подбирать в пары по параметрам. Тогда искажения будут гораздо ниже.

[Lektor]

PS Хочу развеять предубеждения об импульсных блоках питания. Сегодня они работают на очень высокой частоте, которую вы никак не услышите. Напротив 50ти герцовые выпрямители дают заметные помехи при переключении диодов, тем более при постоянно высоком токе. Это можно минимизировать применив современные диоды, в добавок шунтируя их конденсаторами. Но зачем? Времена изменились.
ИБП на Али стоит копейки. Можно при желании сравнить и решить для себя.

[trn1]

Пришли 15003. Звук обалденный. Громкость то что надо для наших скворечников, хрушевок и брежневок.

По поводу импульсных БП. В розетке напряжение имеет, не всегда правильную синусоиду. И в потрепанном жизнью жилом фонде, с окислившимися контактами и греющимися соединениями, на скрутках и синей изоленте, это норма. Импульсники меньше подвержены влиянию скачков и перепадов. По этому выдают более стабильное напряжение на усилитель. Ну и имеют выше КПД, чем тор. ТОР нужно включать через импульсный стабилизатор напряжения, чтобы выровнять синусоиду с розетки, все это громоздко, тяжело и не удобно.

[Lektor]

Пришли 15003. Звук обалденный.

Ну вот.... когда собрано не на коленке, по человечески то и работает радуя хозяина.
Поздравляю!!!

[Lektor]

ТОР нужно включать через импульсный стабилизатор напряжения, чтобы выровнять синусоиду с розетки, все это громоздко, тяжело и не удобно.

Вы сейчас запутаете всех. Импульсный стабилизатор - это типа бесперебойник и это не то, о чем я говорил. При импульсном понижающем блоке питания бесперебойник не нужен. Разве что свет выключили, а вам нужно песню дослушать

[trn1]

Импульсный стабилизатор - это типа бесперебойник и это не то, о чем я говорил.

Импульсный, именно импульсный стабилизатор, а не тотже ТОР, работает по принципу трансформирует из розетки в постоянку, и обратно, из постоянки в переменку. На выходе получаем переменку с идеальным синусом, приближенную к 220. Это особенно важно для любителей строителей усилка на ТОРе, на торе может плавать ток покоя в зависимости от напряжения в розетке.. Так что импулсники в классе А выглядят как панацея.

[trn1]

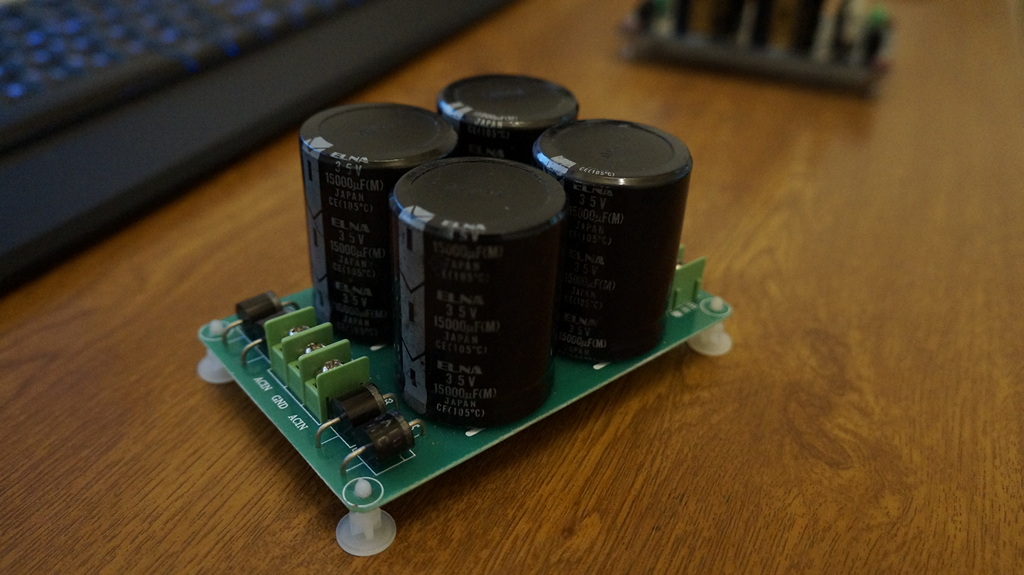

Надоело с паяльником всякие схемы паять, чтобы из однополярного сделать двухполярное... Заказал себе такой вариант на али https://ru.aliexpress.com/item/32948381 ... 33edCKpmel Пока жду.

[Alex]

Пишут, что помех не даёт. Типа для звука хороший.

[Alex]

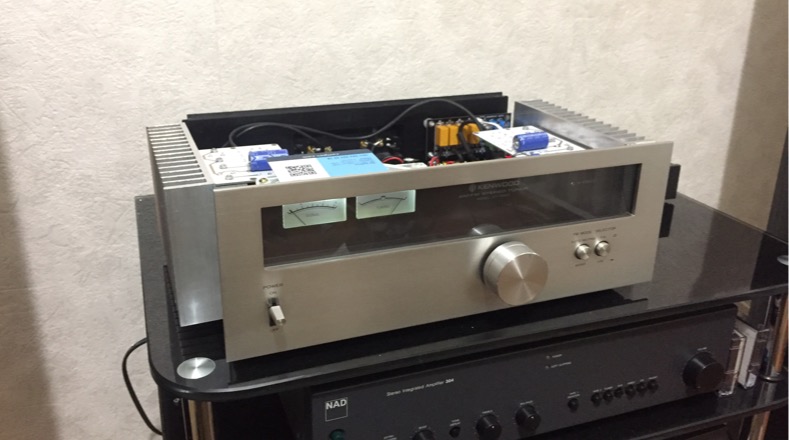

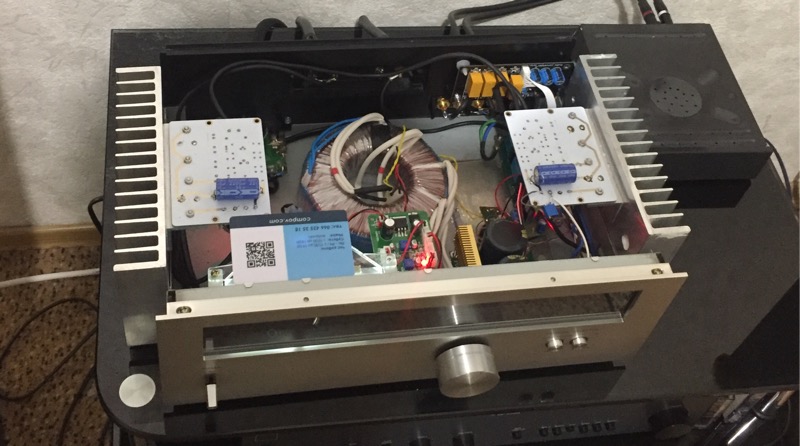

Постепенно завершаю доводку усилителя. Снимаю видео. Когда будет готов упорядочу все и выложу ещё подробную статью, что бы было проще всю информацию читать на одной странице.



[Lektor]

Грозно выглядит!

[Alex]

Ага
