Постепенно завершаю доводку усилителя. Снимаю видео.

Такой солидный вид

[Che-Gevar-ин]

Постепенно завершаю доводку усилителя. Снимаю видео. Когда будет готов упорядочу все и выложу ещё подробную статью, что бы было проще всю информацию читать на одной странице.

Выглядит уже почти. А что будет, когда он будет скручен и собран...))) Здорово уже выглядит))
Свой я не стал через потенциометр пускать, считаю его лишней приблудой в моём варианте (громкость регулируется на компе, при желании можно и тембры поднастроить, но и это лично мне не нужно)

[Che-Gevar-ин]

Постепенно завершаю доводку усилителя. Снимаю видео. Когда будет готов упорядочу все и выложу ещё подробную статью, что бы было проще всю информацию читать на одной странице.

Ждём-с вашу статью. И видео любопытно будет глянуть.
Всем хороших выходных!!)))

[Alex]

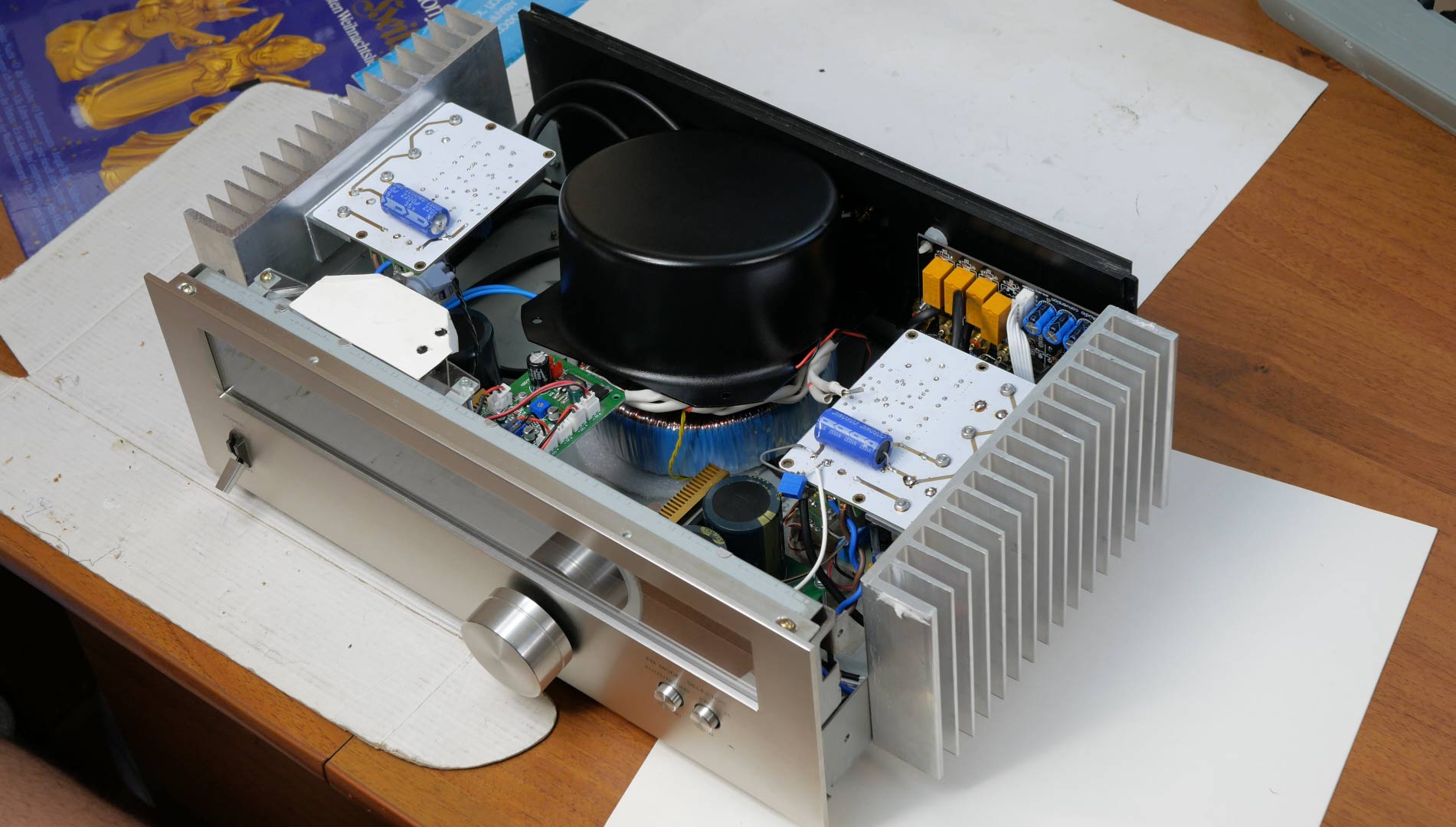

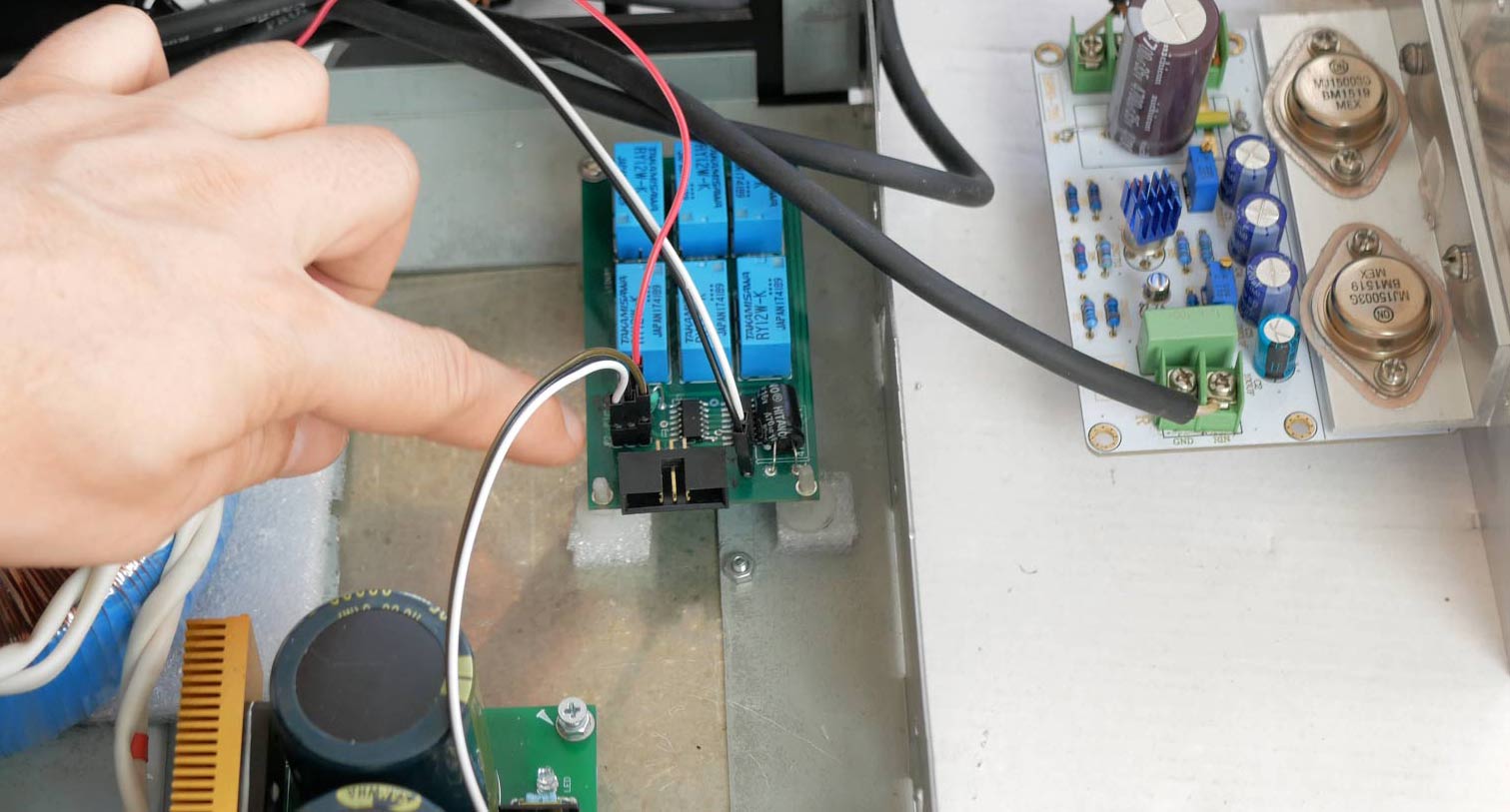

В усилителе использовал регулятор громкости Никитина, приехала крышка на трансформатор, понемногу собираю, как всегда времени не хватает. По звуку получилось очень хорошо. Думаю в этом месяце будет видео подробное.






[Alex]

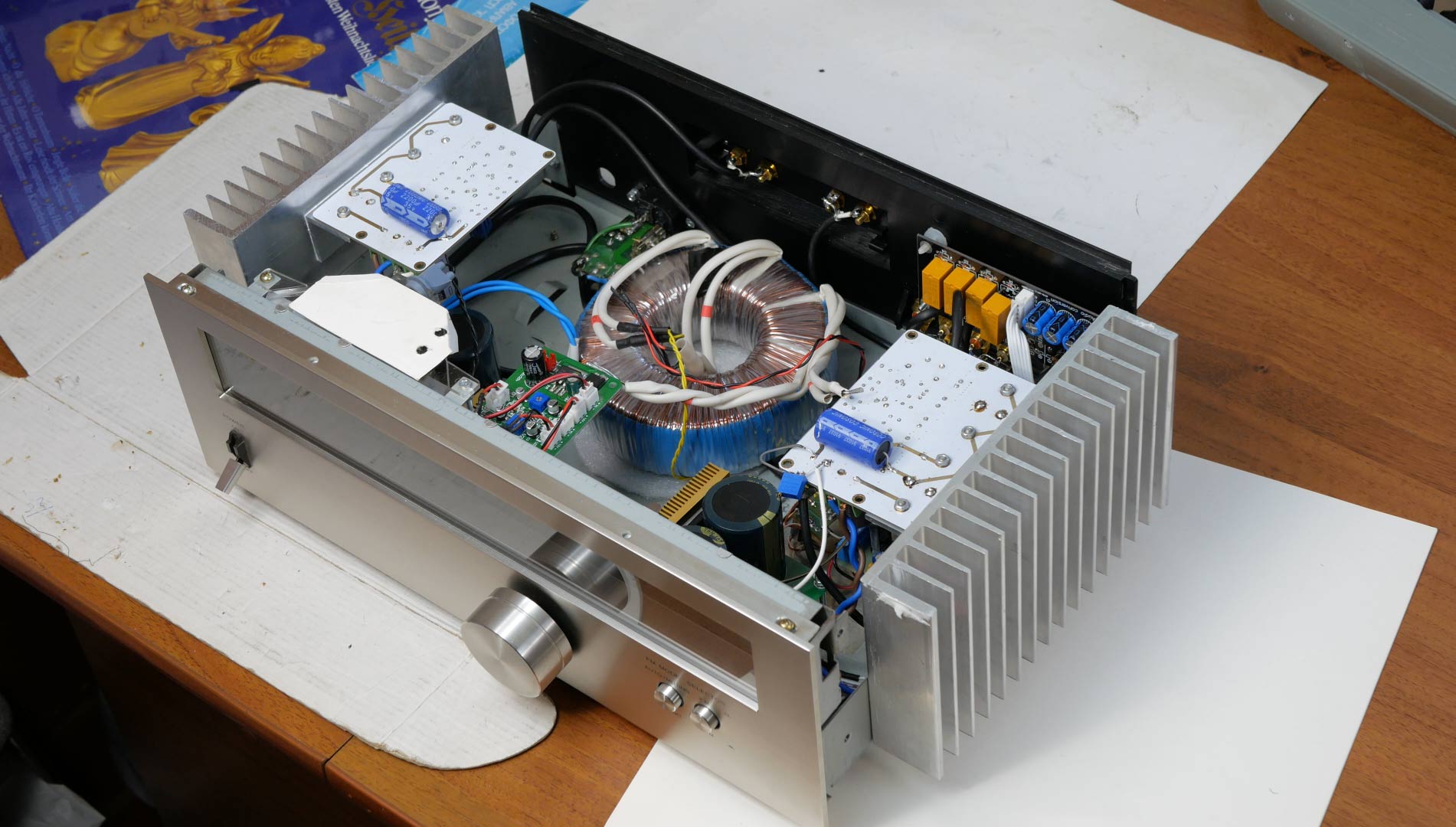

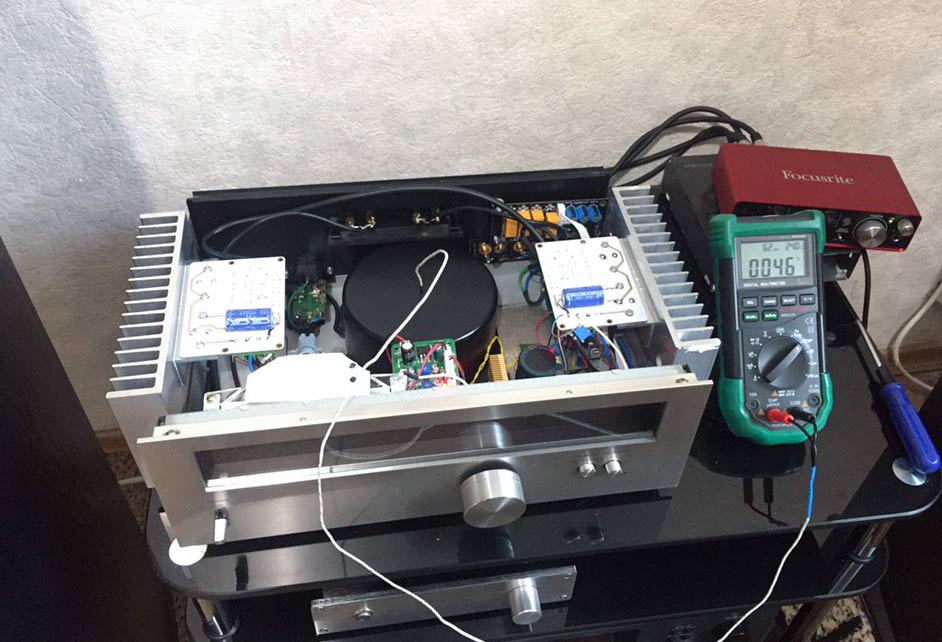

Меряю температуру при работе трансформатора с крышкой, если не будет запредельных температур, то отлично. Если будут, значить будем вентилировать. Пока 20 мин полет нормальный.


[Che-Gevar-ин]

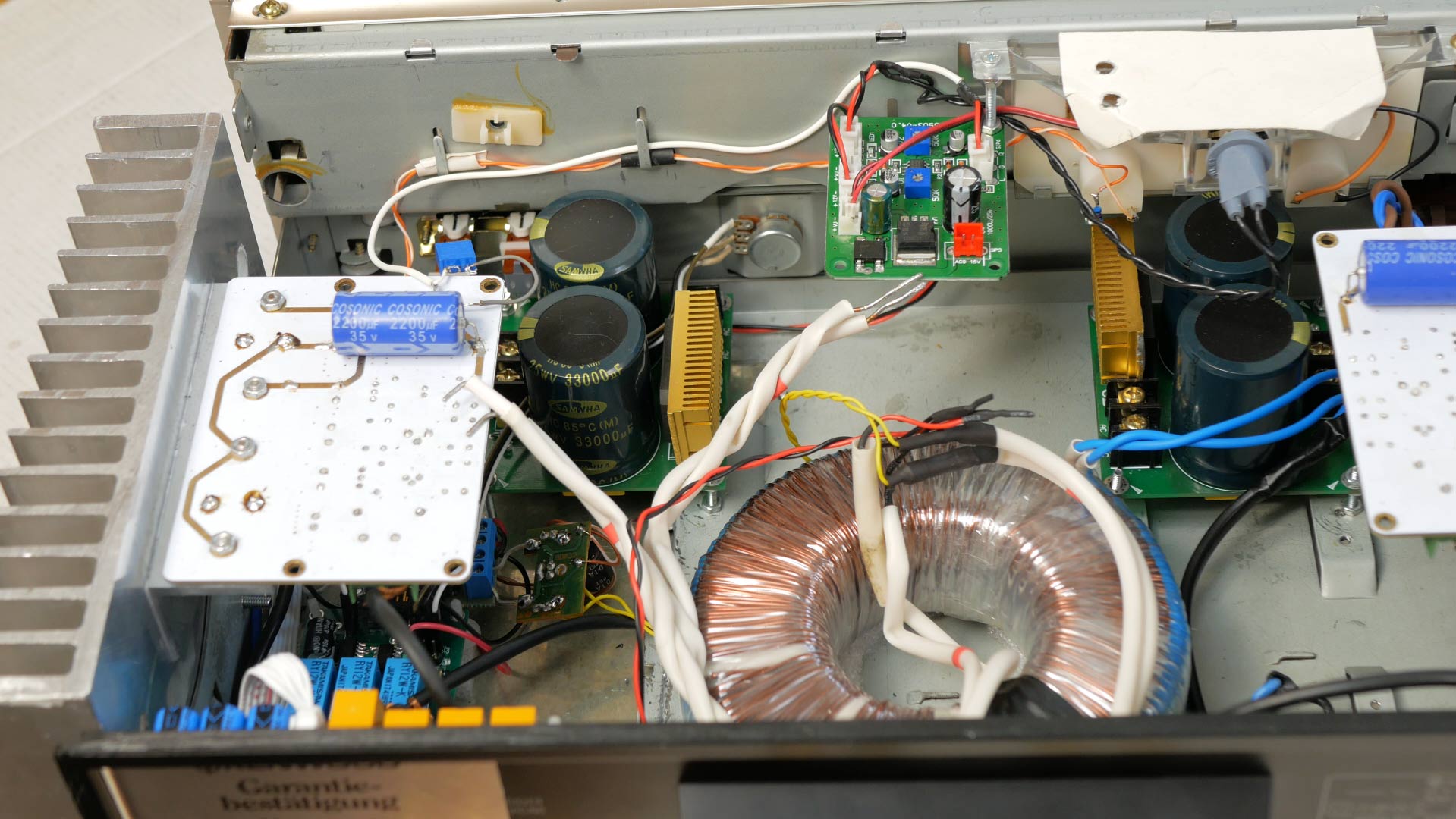

Отлично! Компактно. Единственное, что лично меня смущает, это перевернутые платки усилителя, от этого маленькие электролиты будут получать достаточно много нехорошего для них тепла от радиатора (тепло, как известно, вверх поднимается). Можно было бы при такой ориентации плат, перенести электролиты на оборотную сторону плат (Это мое сугубо личное мнение). А в целом - Отлично!
ПС: У меня коробушка на транс квадратная и более просторная)) Но я ее не ставлю, никаких помех и без нее. И трансу приятнее)))

[Alex]

Думал про это. Хотел перевернуть просто платы, потом замерял температуру конденсаторов и она не поднимается выше 30 градусов, это не критично. При закрытой крышке не замерял, но думаю будет около 45 все внутри греться. Когда соберу проверю. По сути это второй усилитель на этих платах, первый купил просто ради интереса и собрал его в компьютерном корпусе. Звук удивил, поэтому решил развивать тему)

[Canny]

Очень даже отлично! Действительно получилось компактно. Как с фоном? При таких габаритах. Удалось убрать полностью? Насколько крышка помогает? Нужен заехать в гости послушать

[Alex]

Фона нет, крышка уменьшает наводки, но это если заморачиваться, думаю можно и без нее, просто немного сложнее выбрать положение трансформатора.

[IT-Prof]

Отлично! А не хочется приделать пульт?

[Alex]

Отлично! А не хочется приделать пульт?

пока не планирую

[Alex]

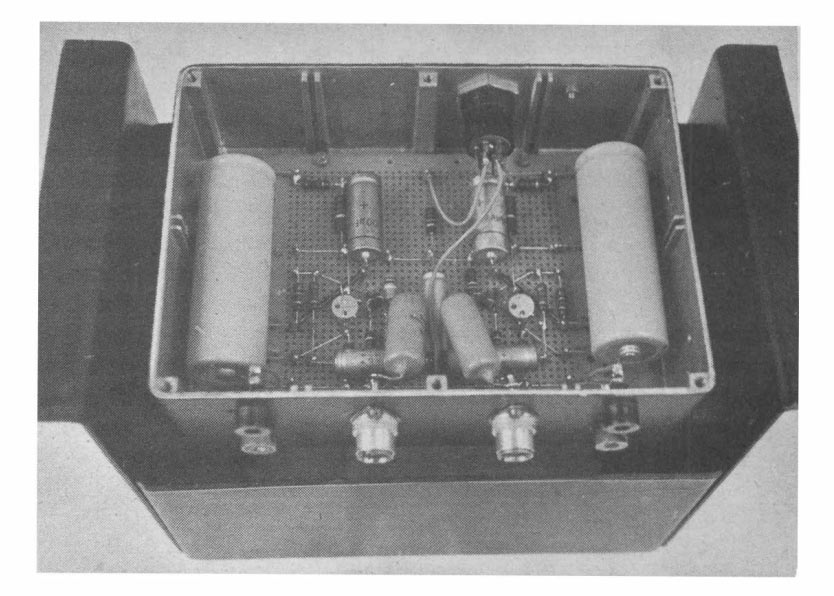

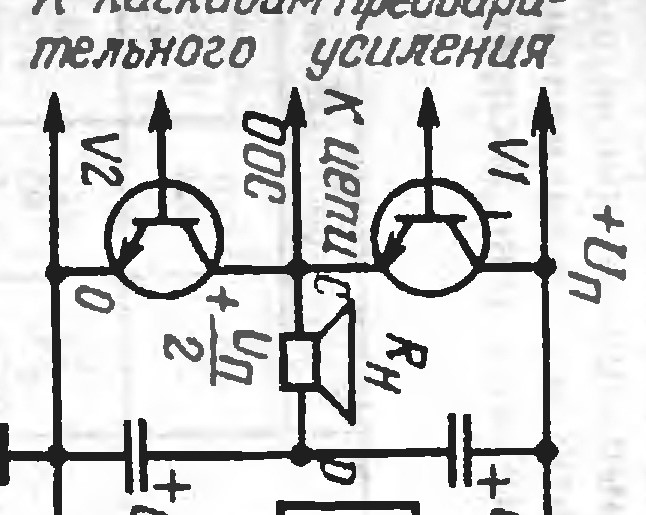

Первый Худовский усилитель. Обратите внимание на монтаж схемы.


Накопал полную оригинальную статью, которую Худ опубликовал в журнале Wireless World в 1969 году. Если интересно скачайте почитать.

Simple Class A Amplifier -JLH1969.pdf

(1.49 МБ) 2613 скачиваний

[Alex]

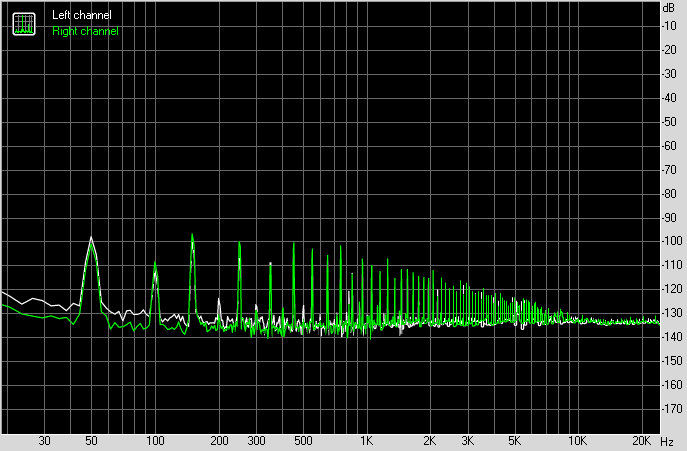

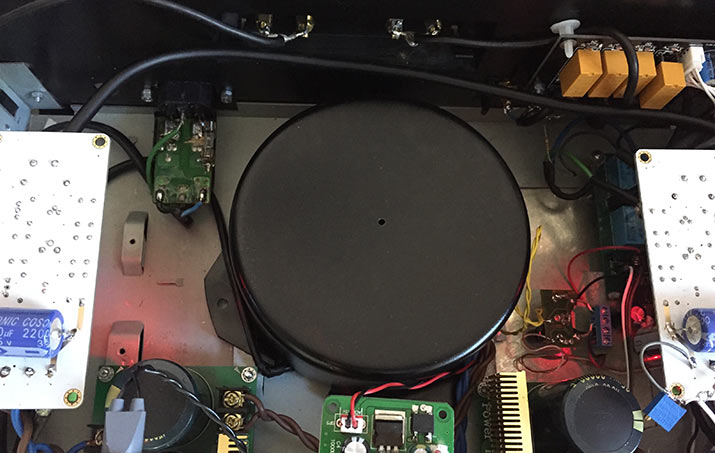

С использованием экранирующей крышки на трансформаторе, получилось добиться таких результатов по уровню шумов:


Как по мне, этого достаточно. Фона ни по питанию, ни наводок от трансформатора не слышно. Что бы не пролазил фон по питанию, я поставил конденсаторы большой емкости.


Я в данном усилителе захотел сделать питание классическое. Но вы можете сравнить, ранее я приводил тесты шумов с импульсным блоком питания и питанием от аккумуляторной батареи.

[Lektor]

Дааа, с импульсным гораздо красивее)))
Но если зачесалось сделать линейный, то почему бы нет!

[Che-Gevar-ин]

Думал про это. Хотел перевернуть просто платы, потом замерял температуру конденсаторов и она не поднимается выше 30 градусов, это не критично. При закрытой крышке не замерял, но думаю будет около 45 все внутри греться. Когда соберу проверю. По сути это второй усилитель на этих платах, первый купил просто ради интереса и собрал его в компьютерном корпусе. Звук удивил, поэтому решил развивать тему)

Я собрал уже с десяток на этих платах, но на разной комплектухе. Звук у всех разнится немного. Ставил входные лучшего качества и большей ёмкости, звук становился слегка бархатистей что ли (не могу в словах это выразить), максимально пробовал 3 мкФ.

[Che-Gevar-ин]

Фона нет, крышка уменьшает наводки, но это если заморачиваться, думаю можно и без нее, просто немного сложнее выбрать положение трансформатора.

Середина корпуса ему самое ТО, если место позволит.

[Che-Gevar-ин]

И, к слову, после прослушивания Худа на своих колонках (после сборки и наладки третьего или четвертого по счету) избавился от лампового, собранного на японских лампах знакомым японцем, вместе с самодельными (им же) колонками (звучание мне очень было даже! А после Худа нравистость поубавилась настолько, что ...). Такой вот финал моему ламповичку. По моим ушам Худ впечатляет и радует больше, звук чище и естественней.
ПС: Знакомый японец уже далеко не молодой, всю жизнь собирает вручную ламповые усилители (живет этим). Это информация к тому, что, может кому захочется сказать, что неумёха собирал усилитель и что звук лампового усилителя НЕ может не нравиться (он нравится!!! Но Худ нравится БОЛЬШЕ).
Изложенная информация - исключительно моё личное мнение и оно может не совпадать с мнением других, поэтому приношу извинения всем, кто в ламповом звуке души не чает (как и я раньше).

[Lektor]

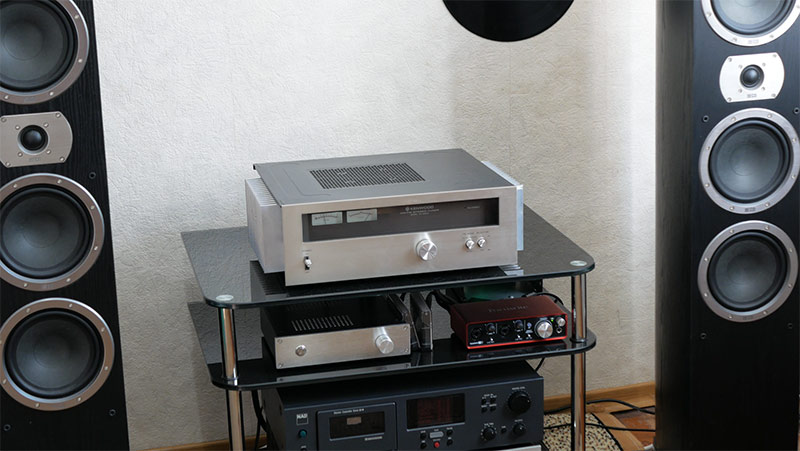

А есть фотки лампового усилителя и Худа? Интересно посмотреть на реализацию.
Мне тоже Худ нравится больше. Но избавляться от ламповых не хочу. У меня их три. Технически Худ обходит их с большим отрывом. Иногда охота послушать именно лампу.
Есть еще цифровой. Осваиваю.

[Moysha80]

С использованием экранирующей крышки на трансформаторе, получилось добиться таких результатов по уровню шумов:
Как по мне, этого достаточно. Фона ни по питанию, ни наводок от трансформатора не слышно. Что бы не пролазил фон по питанию, я поставил конденсаторы большой емкости.

Это отличный результат, как для маленького корпу п с трансформатором. Если использовать два экрана, то было бы ещё лучше.

[Alex]

В идеале, нужно правильно сделанный трансформатор и два экрана, но это если очень заморачиваться. А так золотая середина.

[trn1]

Накопал полную оригинальную статью, которую Худ опубликовал в журнале Wireless World в 1969 году. Если интересно скачайте почитать.Simple Class A Amplifier -JLH1969.pdf

https://sound-au.com/tcaas/index-1.htm - вся история худостроения, осторожно английский!

[trn1]

Я собрал уже с десяток на этих платах, но на разной комплектухе. Звук у всех разнится немного. Ставил входные лучшего качества и большей ёмкости, звук становился слегка бархатистей что ли (не могу в словах это выразить), максимально пробовал 3 мкФ.

Жду макетки с китая, эти платы умуздыкал совсем, с дуру кислотой несколько дорожек прикончил.. хочу попробовать эту схему, в однополярном питании


[Canny]

А что вы делали с кислотой?

[Xnenon]

Не думал, что этот усилитель пользуется такой популярностью

[Lektor]

Я не сказал бы, что он популярен был до недавнего времени. Но набирает обороты. И тут же ему перебегает дорогу класс Д.

[Che-Gevar-ин]

А есть фотки лампового усилителя и Худа? Интересно посмотреть на реализацию.
Мне тоже Худ нравится больше. Но избавляться от ламповых не хочу. У меня их три. Технически Худ обходит их с большим отрывом. Иногда охота послушать именно лампу.
Есть еще цифровой. Осваиваю.

Здравствуйте всем обитателям Что-то я совсем замотался с работой, не дает свободы совсем почти Но я люблю ее, она и кормит и одевает и друзьями общает

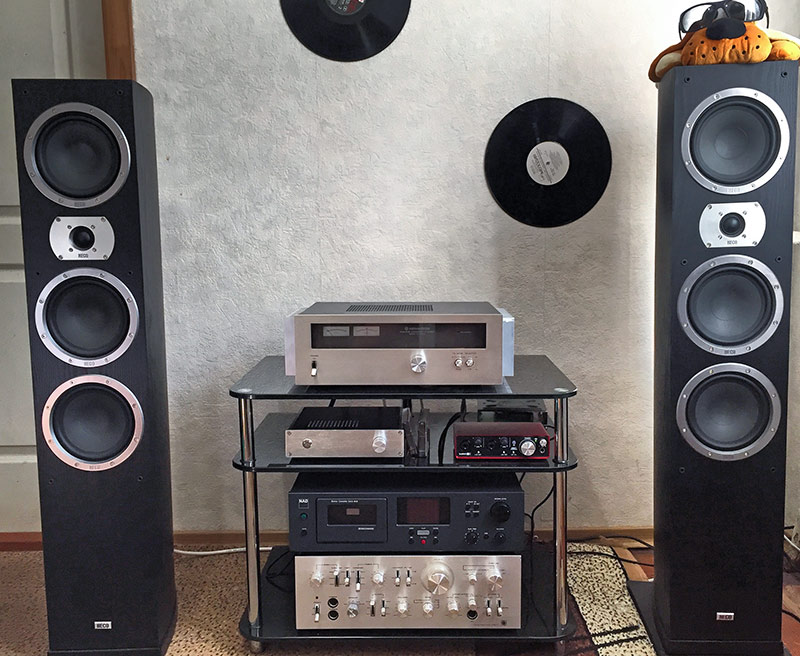

Что до фотографий усилителей, тут такое дело: когда был ламповый Дяди-сана как-то не было надобности фотографировать усилитель, я и Худа сфотографировал только для форума и эти фотки выкладывал уже (31 июля 2019, 17:33). Жаль, конечно, но лампа уехала в другой город вместе с колоночками (дяденька захотел забрать лампу только вкупе с колонками), а ездить напрашиваться для сфотографировать усилитель, здесь это не принято.
К цифре, как и к микросхемам в усилителях, у меня отношение аппатии (что есть, что нет - одно). Поэтому ничего не могу сказать на этот счет.
Попросил товарищ собрать ему еще одного Худа из его деталюшек (где он их наковырял, не знаю, все выпаянные, но от приличных родителей), а вот когда это дело собирать буду

[Alex]

Звучит суперски!


[Alex]


[Lektor]

Выглядит тоже!
Как звучит в сравнении с прошлым экземпляром?

[Alex]

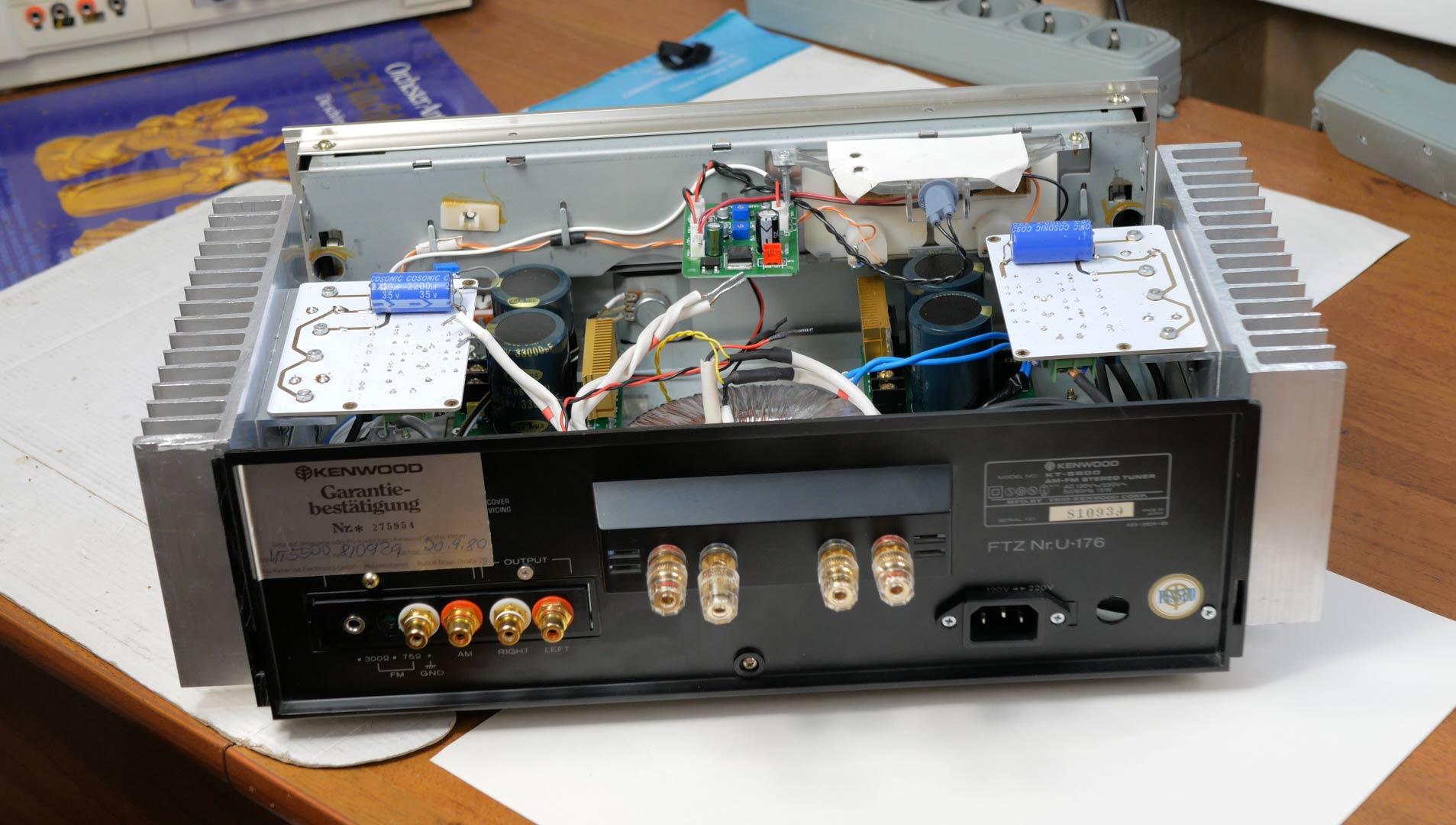

Звук другой, поскольку использовал другие транзисторы( MJ15003G), я бы сказал чище. Плюс сделал некоторые доработки, больше для удобства, чем для звука. Качеством доволен на все сто. Монтирую видео отснятого процесса.
