Усилитель JLH 1969

[Lektor]

Любознательность - это хорошо. Но с такими запросами нужно читать учебники, нужны приборы и умение ими пользоваться. Лично у меня на это нет ни времени, ни сил.

[Sergio]

Любознательность - это хорошо. Но с такими запросами нужно читать учебники, нужны приборы и умение ими пользоваться. Лично у меня на это нет ни времени, ни сил.

Если я правильно понимаю смысл Вашего ответа, разбирайся сам, учи мат.часть.. Тогда вопрос, а для чего тогда открывалась эта ветка, если как не для обмена опытом? На ветке, как я понимаю, много опытных электронщиков, мои вопросы вовсе не сложны для простых ответов. В любом случае, спасибо за все ответы.

[Alex]

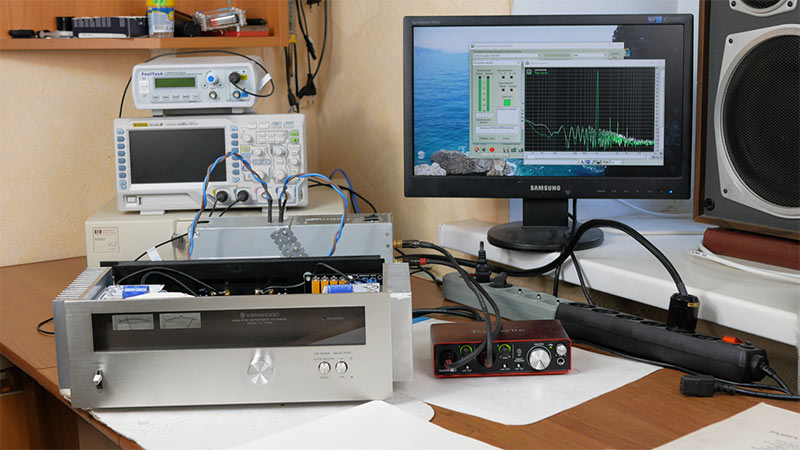

Кадр из видео про JLH1969)


[Canny]

Ждемсс

[Lektor]

Если я правильно понимаю смысл Вашего ответа, разбирайся сам, учи мат.часть..

Я это не говорил. У вас какая-то болезненная реакция, с жутко искаженной интерпритацией.
Вопрос в том, чего вы хотите? Вы хотите творить или все время держаться за чью-то руку, как в детстве? Где нет знаний, там нет свободы и нет творчества. Там только хождение по четким указаниям старшего брата. Любой ваш выбор я приму с уважением.

[Jenya90]

Чем плох метод научного тыка? Человек ищет свой звук

[Lektor]

Научный тык возможен при наличии знаний и опыта.
Вы в праве заниматься какими угодно тыками. Я же не против. Это лучше безделия.

[Moysha80]

Как по мне, то метод научного тыка это как раз в то время, когда только осваиваешь электронщику. Профи знают что делают и вряд ли используют такой метод.

[trn1]

Радости нет предела. Пришел двухканальный БП для JLH2003. Фон частично победил емкостью, сейчас стоят 2х15000 кондера. Както не очень я доверяю китайцам, может с емкость и не обманут, а вот с вольтажом могу, тогда ресурс кондера улетит в разы веселей. Но буду надеяться на лучшее. Не знаю нужноли добавлять резистор на 0.1-0.2 от БП, перегреются, отпояются, еще погорит чо.
По поводу звука.. Словами много описать не могу, он правильней, чем у 69 и лучше. Причем 69 весь тюнингованый, а 2003 "из коробки".

[Alex]

Поздравляю! я тоже хочу заказать JLH2003. Какой резистор вы имеете в виду? CRC фильтр?

[Lektor]

Присоединяюсь к поздравлениям!!!
Я тоже хочу версию 2003, но не все сразу.
Дополняйте посты фотками, так веселее.

[Moysha80]

Да! С фото веселее однозначно!

[trn1]

RC ФНЧ

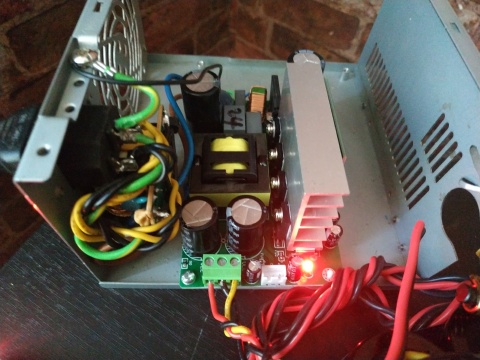

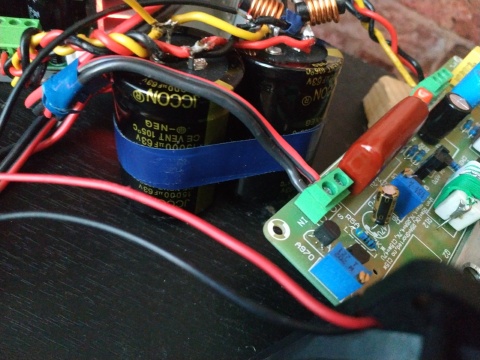

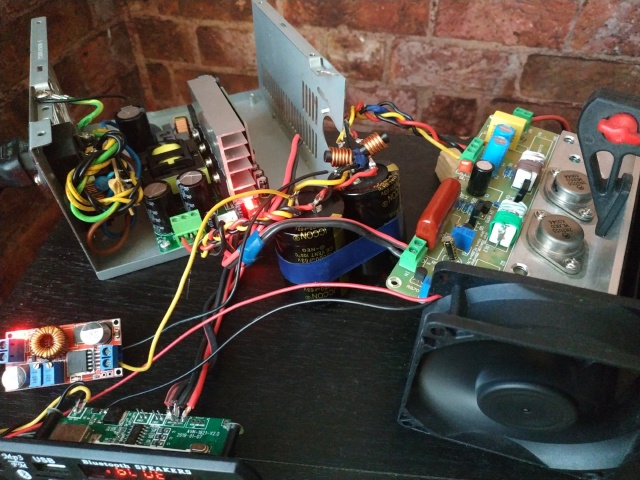

На колхоз не обращайте внимание, это в связи с борьбой над фоном, фон победил. Экранированные провода пришли, пока не ставил,и по прям совсем заморочится, межей всеми элементами и платами экранированные разделительные пластины нужно ставить, и никакого "воздуха", проверено "воздух" не работает. Пока думаю над все этим.




[Lektor]

Ну вот, так веселее!
С ИБП фона не должно быть.

[velesov]

Спаял свои платы, подключил - заработало)
Платы: https://ru.aliexpress.com/item/32849121 ... 33edP75Hgr
На тесте подключал к трансформатору 12V...

Теперь стоит вопрос о покупке трансформатора. У меня акустика 8Ом, под нее все и делается.
С учетом повышения напряжения после выпрямления склоняюсь приобрести транс 2х25 4А,
чтобы получить наиболее приближенное напряжение к 27В. Хотелось бы услышать мнение опытных по этому вопросу.

[Alex]

После диодного моста и конденсаторов напряжение увеличится примерно в 1.41 раза. (В зависимости от типа диодов) Следовательно 25*1.41= 35В. По мощности я бы брал с запасом побольше, например 6А

[Lektor]

Коэффициент 1,41 - это идеал, без нагрузки. По факту надо прикидывать 1,3.

[velesov]

Трансформатор выдает 2Х25V 4А, а мощность делится попарно или является общей?
Т.е. 100Ватт на каждую из обмоток, или это общая мощность?

На 6А нет в продаже транса.

[Lektor]

Если 100вт, то по 2А на обмотку. И те же 2А на обе)))
Если обмотки запаралелить, то 4А.

[Sergio]

Привет Всем!
Почему тишина на форуме?

[Canny]

Привет! Наверное опять паяют усилители! Добро пожаловать )

[Sergio]

В общем, настроил я свой усилитель, закончил подбор элементов, в основном конденсаторов, получилось - выше ожиданий! JLH "переиграл" легко и на порядок фирменный ONKYO 9377 (мой бывший). Так что, кто заинтересовался этим усилителем для самостоятельной сборки (можно за основу взять и готовые платы на Алиэкспресс), действуйте! Не пожалеете! Сейчас довожу "до ума" еще два варианта по этой же схеме. Все варианты будут разными, как по питанию, так и по применяемой элементной базе. Изначально была идея проверить на практике реализацию таких вариантов, сравнить, выбрать лучший, Хотел поделиться на форуме опытом, получить ответы на свои вопросы, но, видимо, цели форума (может цели некоторых участников?) какие-то другие, жаль. Согласен, конечно, надо к этому подходить изучив основы РЭА, уметь пользоваться тестером, паяльником, напильником, и т. д., Но! Не тушуйтесь перед высокомерием "мАстеров", если приложить усилия и навыки, все получится! Удачи!

[Sergio]

Кстати, по прежнему методом "тыка"

[IT-Prof]

Кстати, по прежнему методом "тыка"

Ну главное ж результат? Если нравится, то отлично!

[Alex]

В общем, настроил я свой усилитель, закончил подбор элементов, в основном конденсаторов, получилось - выше ожиданий! JLH "переиграл" легко и на порядок фирменный ONKYO 9377 (мой бывший). Так что, кто заинтересовался этим усилителем для самостоятельной сборки (можно за основу взять и готовые платы на Алиэкспресс), действуйте! Не пожалеете!

Поздравляю, успехов. Это отличный вариант, особенно для новичков.

[Lektor]

Хотел поделиться на форуме опытом, получить ответы на свои вопросы, но, видимо, цели форума (может цели некоторых участников?) какие-то другие, жаль.

Это прощальные слова?
На какие вопросы вы не получили ответы?
В чем было высокомерие "мастеров"?
Какие усилия вы предлагаете применять. Тыки? Закон Ома вы хотя бы рекомендуете использовать? Или зачем он нужен если есть упорство!
Если хотите делиться опытом, делитесь. А если вам нужна всеобщая любовь, так ее нигде нет)))

[Yourka]

В общем, настроил я свой усилитель, закончил подбор элементов, в основном конденсаторов, получилось - выше ожиданий! JLH "переиграл" легко и на порядок фирменный ONKYO 9377 (мой бывший).

Отлично, а есть новые фото? Какие параметры больше всего повлияли на звук?

[Alex]

Вышло видео и статья на тему JLH1969, постарался максимально ответить на все часто задаваемые вопросы

phpBB [media]

Статья здесь, предупреждаю, текста много ))

[Canny]

Спасибо! Очень круто! Все разложено по полочкам. Очень полезное видео.

[Moysha80]

Вышло видео и статья на тему JLH1969, постарался максимально ответить на все часто задаваемые вопросы

Как всегда все супер доступно и интересно. Спасибо.
