Усилитель JLH 1969

[Yourka]

Очень полезное видео получилось, но я бы оставил ток покоя 2А, получился бы практически идеальный усилитель. А почему не использовали импульсный блок питания?

[Alex]

Спасибо! По питанию выбрал, где чаще всего делают ошибки, что бы показать, как решать. Импульсник конечно проще. По амперам я вообще переключатель наверно поставлю 1.3-2 А захотел такой звук выбрал или другой

[Sergio]

Отлично, а есть новые фото? Какие параметры больше всего повлияли на звук?

Новых фото пока нет, работы много, не до усилителей, позже выложу реализацию еще одного варианта.
Трудно сказать что именно повлияло на звук, так как менял комплектом, но убедился точно, что конденсаторы все нужны "музыкальные", например после замены обычных электролитов на Nichicon FG и, местами на Nichicon KZ (что было из наличия), звук значительно улучшился, но еще потом заменил входной Wima на дорогущий Jensen 1мкф, а выходной электролит зашунтировал пленочным Jantzen Standart Z-Cap 1.8мкф, звук первые дня четыре был какой-то теплый, как будь-то ламповый совсем, но! После, видимо, прогрева входного Jensen 1мкф (такой эффект был при применении такого конденсатора в кроссоверах колонок у моих друзей), звук стал ка бы проявляться, появилась яркость, стало много воздуха, яркость стала настолько сильной, что даже пришлось в колонках (самодельные) корректировать немного фильтр. Колонки изначально настраивал на свой японский усилитель, и на нем ничего не было слышно. В общем, качество звука сильно улучшилось после замены конденсаторов. Еще, если не "шунтировать" выходной электролит, звук хуже, шунтировал разными вариантами, пока остановился на Jantzen Standart Z-Cap, не дорогой относительно, но вполне хорош.

[Sergio]

Шикарное видео, огромное спасибо!

[Alex]

Пожалуйста

[Xnenon]

Супер, такого полезного контента трудно найти, что бы так наглядно и доходчиво было рассказано. Вы говорили про 3 вход в усилителе для пластинок. Вы хотите в усилитель встроить фонокоректор или отдельно?

[rudy]

Огромное спасибо автору за такое подробное и интересное видео!!! У большинства, кто хочет сделать этот усилитель снимаются много вопросов.
Но есть один нюанс! Посмотрев на таблицу по параметрам радиоэлементов в зависимости от сопротивления акустики понял я что обманулся)))
Заказал уже рекомендованный на форуме импульсный блок питания на 24 В, а акустики пока что старая советская на 4 Ом.
Подскажите, как быть? Хотелось бы использовать импульсный блок питания, но на 18 В их вообще не найти на Aliexpress. Или можно пошаманить с блоком на 24 В?

[Alex]

Пожалуйста! Можно уменьшить до 18. Скиньте ссылку на ваш блок.

[rudy]

Вот он - https://ru.aliexpress.com/item/32940714 ... 33edrxYJU6

[Alex]

Супер, такого полезного контента трудно найти, что бы так наглядно и доходчиво было рассказано. Вы говорили про 3 вход в усилителе для пластинок. Вы хотите в усилитель встроить фонокоректор или отдельно?

Спасибо, скорее всего отдельно, но еще не решил.

[Alex]

Вот он - https://ru.aliexpress.com/item/32940714 ... 33edrxYJU6

Там R11 нужно поменять и должно быть 18 вольт, поставьте на 20 кОм переменный и подрегулируйте. Перед тем как впаивать переменный выставьте его на 20 кОм. Если не к спеху, позже могу сказать точное сопротивление для 18 вольт.

[rudy]

Спасибо за совет. Конечно подожду)))

[Lektor]

И я бы соорудил дополнительный фильтр. Точнее я уже так сделал.
Намотайте на феритовом кольце с десятка два витков, проводом 1-1,5мм и после него поставьте емкость 4700-10000мкФ.

[Canny]

Катушка понятно, А что вы хотите, что бы делал конденсатор на 10000?

[IT-Prof]

В импульснике на выход конденсат 10000? Зачем? После катушки можно поставить какой-то 0.01, отфильтровывать высокую частоту. Этого достаточно. А если хотите поставить таки куда нить, то поставьте на 470мкф 400в вместо 100мкф 400в, после диодного моста, будут немного ниже пульсации.

[Lektor]

Для энерговооруженности. Даже со стабилизированным источником хорошо иметь на выходе тысяч 10мкФ.
Тут такое дело, пробуем и решаем. В моем случае звук стал более фундаментальный, устаканенный. Хотя с БП для SA-98 я ничего не делал.
Для фильтрации помех 0,01-0,1мкФ хватит с головой. Хорошо керамику или слюду.

[IT-Prof]

Потребление худа постоянное на любой громкости, поэтому 1000 или 10000 по факту ни чего не поменяется. Но если хочется то можно конечно поставить.
Я думаю вам стоит разобраться в разнице работы импульсного и обычного блока питания.

[Lektor]

Потребление усилителя в классе А не меняется. И оно вроде как все понятно, но лично вы пробовали играть емкостью? Я пробовал как с линейным стабилизированным БП, так и с ИБП. Тут не нужно тратиться на большие деньги.
А еще представте, что через эти емкости идет сигнал. На выходе усилителя сколько у вас мкФ? А почему в БП мало.
Очень часто простые вещи не такие простые.

[IT-Prof]

Это переходит в плоскость Н.Т. я так не люблю. Тыком можно навредить, например ваша емкость может легко спалить импульсный блок при включении, поскольку схема рассчитана на 1000.

[Lektor]

Я не тыкаю, я в данной ситуации имею опыт.
В ИБП стоит защита от КЗ. Так что вперед смело!
А еще, поскольку через эти емкости проходит сигнал, то звук будет меняться не только на НЧ, но и на ВЧ.
Можете просто зашунтировать имеющиеся 1000мкФ хорошенькой пленкой, да хоть любой пленкой или бумагой. Можете поставить туда более аудиофильский электролит с низким импендансом. Звук измениться.
А подобрать конденсатор более благозвучный для вашей системы и ушей можно только тыком. Меняете конденсаторы и слушаете. Потому как мерить там под ваши уши непонятно что надо.

[IT-Prof]

Стоп. Не совсем понял.Какой сигнал проходит через эти ёмкости?

[Lektor]

Все правильно поняли - звуковой.
Блок птания, коллектор-эмитер, динамик - это одна цепь. Откиньте от цепи БП и звук пропадет.
Или вы думаете, что через транзисторы электроны бегут с одной скоростью, а через БП как-то по-другому. Это одна цепь и электроны одновременно начинают движение по всей цепи. И одновременно там живет постоянка и переменка, т.е. сигнал

[IT-Prof]

Вы путаете питание и сигнал. Через конденсаторы фильтра ни какого сигнала не идет кроме того, что недоотфильтровался(100 герц например). Через него идет питание усилителя. Посмотрите на схему того же худа

[Lektor]

Блок питания и усилитель - это одна цепь.
По вашему ток идет от блока питания к усилителю, а от него к динамику))) С динамика он испаряется.
Ток идет по кругу и электроны колеблятся сразу в одном ритме, т.е. содной частотой по всей цепи. Не могут элеткроны на одном участке колебаться с частотой 1кГц, а через двадцать сантиметров бежать только в одну сторону.
Разделение на силовые и сигнальные цепи условно. Равно как усилитель - это неправильное название.

[IT-Prof]

Это просто замерять, подключите ослик на ваши конденсаторы и найдите там звуковой сигнал, который как вы говорите проходит через них.

[Alex]

Напоминаю тема "Усилитель JLH" Создайте тему про влияние мимо проходящего тока на усилитель и там спорьте)))

[Lektor]

Что бы было понятно. Транзистор это вентиль. Его можно полностью открыть и полностью закрыть. Поэтому представим тумблер. Включили тублер - ток пошел. Выключили - прервался.
Или как-то по-другому будет?
Мне кажется вы путаете ток и напряжение. Если транзистор закрыть, ток прервется, но напряжение останеться. Нет тока, нет мощности.

[Lektor]

Напоминаю тема "Усилитель JLH" Создайте тему про влияние мимо проходящего тока на усилитель и там спорьте)))

Завтра перенесем. Я спать

[Alex]

Заказал уже рекомендованный на форуме импульсный блок питания на 24 В, а акустики пока что старая советская на 4 Ом.
Подскажите, как быть? Хотелось бы использовать импульсный блок питания, но на 18 В их вообще не найти на Aliexpress. Или можно пошаманить с блоком на 24 В?

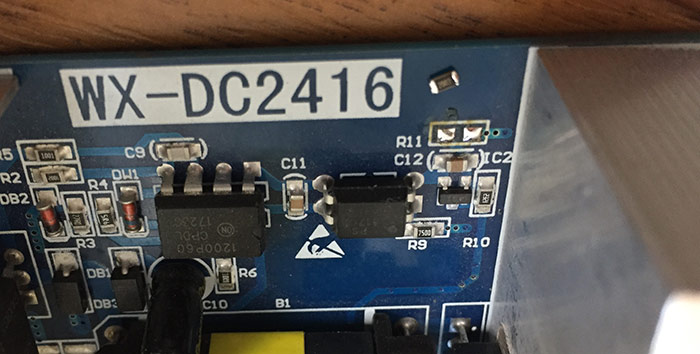

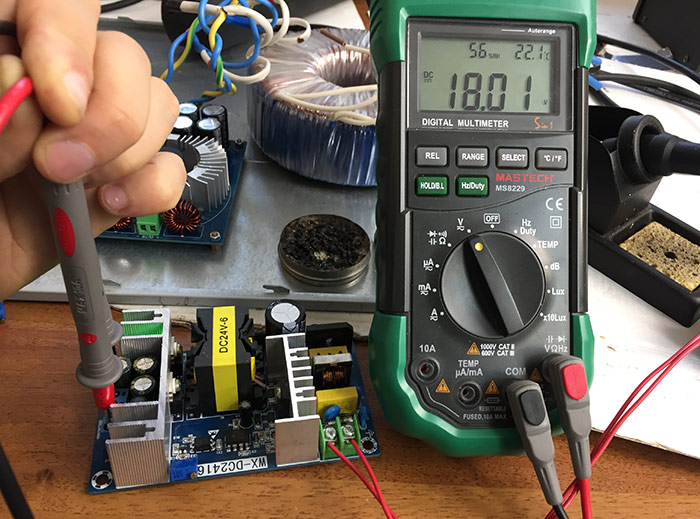

Вот тут видно, отпаянный R11 на 20 кОм, вместо него впаять на 15,6 кОм. Получится 18 Вольт. Но я не уверен, что на всех платах будет то же значение. Если что, то можно впаять подстроечный, как сделал я, затем замерять и заменить уже постоянным.


[Sergio]

Мне понравилась ваша идея при выключении питания контактами реле при выключении питания закорачивать вход усилителя. Есть уже такая проблема, при выключении питания продолжает звучать неприятно. Я установил плату дистанционного управления - включение - выключение и громкость, там есть реле выключения питания, думаю к нему подключить реле для закорачивания входа. Первая мысль тоже была отключать выход.
