Hi-End усилитель своими руками на базе clone nCore 2_050

[salwater]

А можно чуть поподробнее?

Наводки были по причине образования земляной петли.

На вашей схеме соеденены вообще все земли. Обоих выходных каналов, обоих входных, земля блоков питания сюда же.
Это точно рабочая схема??.

Во многих местах пишут, что в усилителях класса D нельзя соединять земли между собой (я не спец)...

[Egor2101]

На вашей схеме соеденены вообще все земли. Обоих выходных каналов, обоих входных, земля блоков питания сюда же.
Это точно рабочая схема??.

Во многих местах пишут, что в усилителях класса D нельзя соединять земли между собой (я не спец)...

Это схема Динаудио. Выход я не трогал, а входной сигнал соединил между собой и на массу.

[лысый]

От обычных пользователей (не небожителей, у которых пальцы на руках, позагинались в обратную сторону) хотелось бы - конструктива, а не расхода мониторного пространства на отображение нулевой информационной компоненты в месажах)

Да, заполнять мониторное пространство конструктивом, не включая мозк - оч. популярное занятие. Ему посвящены целые форумы - паяльнег, радиокот и тп.

Во многих местах пишут, что в усилителях класса D нельзя соединять земли между собой (я не спец)...

Хорошо бы, но опять же, это возможно только при гальванической развязке УМ от остального.

[Dysindich]

Остального, про УМЗЧ, это , про какое?
Может моСк включить пора, до того, как пиСтануть, ченить в эфир?
ПаяльнЕг - это , ХТО? (не ваш ли братан, случаем?)

[лысый]

Не "может пора", а весьма желательно.
Остальное - это всё до входов УМ.

[salwater]

Это схема Динаудио. Выход я не трогал, а входной сигнал соединил между собой и на массу.

Ну, как выход не трогал. Вот же у вас массы обоих выходов соединены между собой, так еще и замкнуты с соединенными массами входов...



Вообще, всё это очень неконструктивно. Когда один пишет, что можно, другой, что только с гальванической развязкой, третий еще что-то...
Есть кто в этом соображает (некое единое мнение)?

[salwater]

Это я еще молчу, что на самой картинке написано, что это пример неправильного соединения...

[Dysindich]

Об этом и речь (на спиче... ) Для начала - попробуйте , в чистую соединить все блоки в единую цепь , не используя своих продвинутых познаний о "петлях"... и не используя ни одного лишнего проводка в соединениях... Далее - следующий шаг (если потребуется, чаще - дальше этого и не идет)
Так как вы подключаете свой усилитель к чему-то, то гарантированная петля - там уже будет (в кабеле соединения, например).
Как правило, люди сами организуют петли , себе на голову. Что нужно, чтобы этого не произошло? Нужна аккуратность и педантичность подключениях, хотя и они не гарантируют от коллизий , однако.
Все проблемы , как правило, начинаются на первых сантиметрах коммуникаций - вход в усилитель - регулятор громкости, подвод к блокам усиления. вот- примерный участок, где все и случается. Вы должны выбрать для себя генеральную модель металлизации (заземления) устройства до того, как начнете соединять проводочки... и этой модели должны придерживаться неукоснительно.

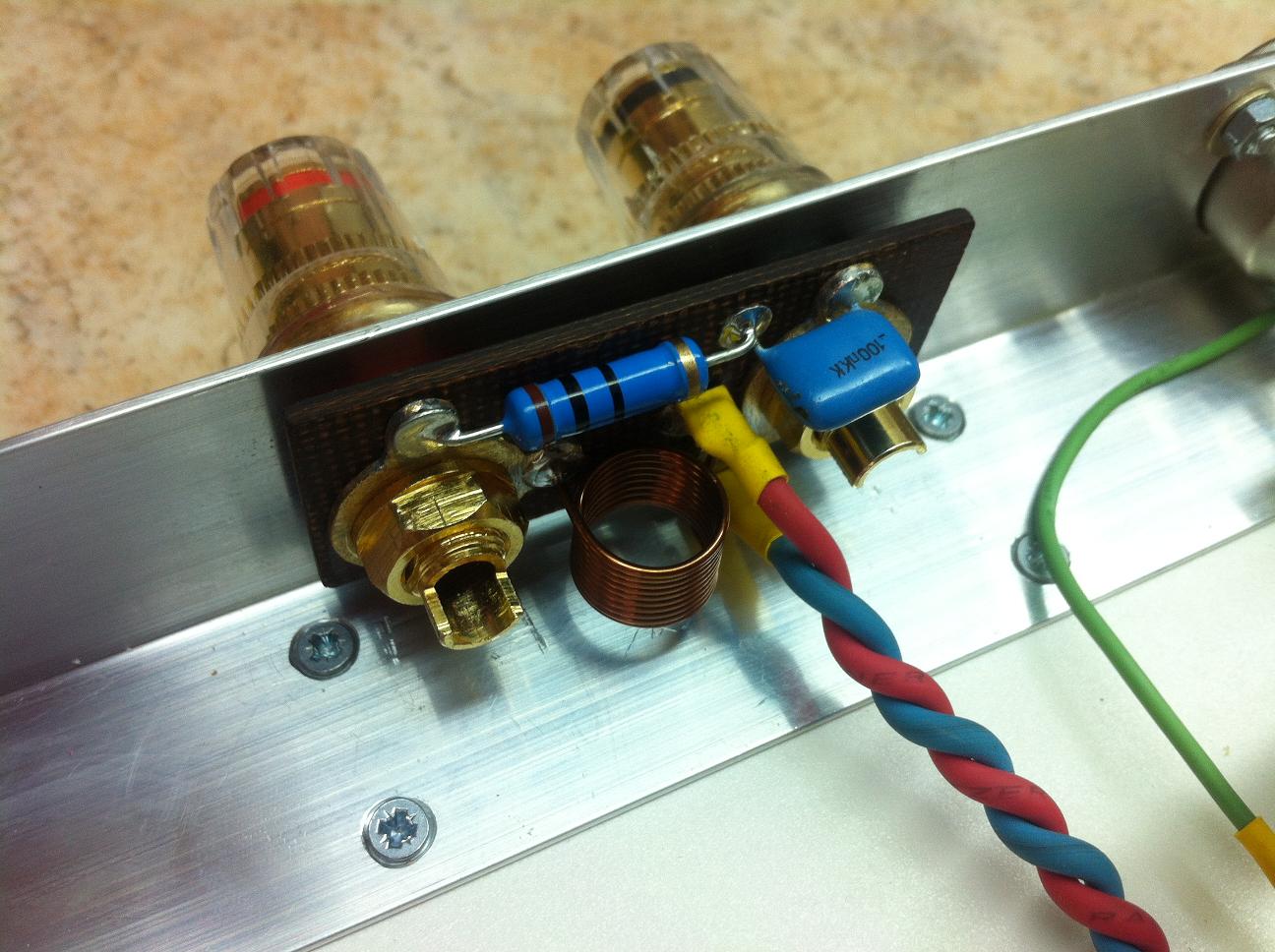

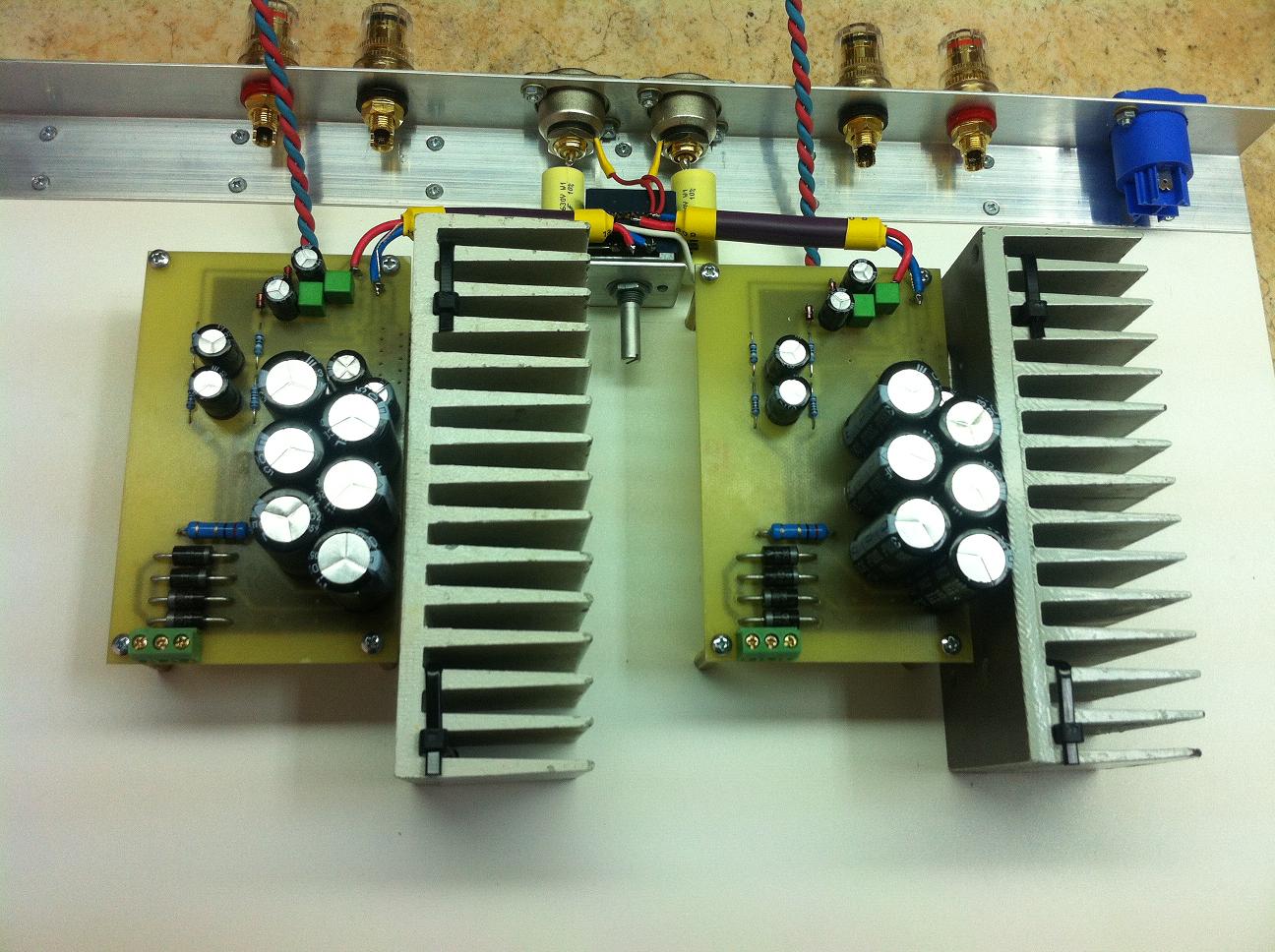

Вот, простой пример организации соединений, когда - проблем не будет (от РоманоФФ кампани:
Не обращайте внимания на "дополнительные элементы" цепи коммутаций.

[makstex]

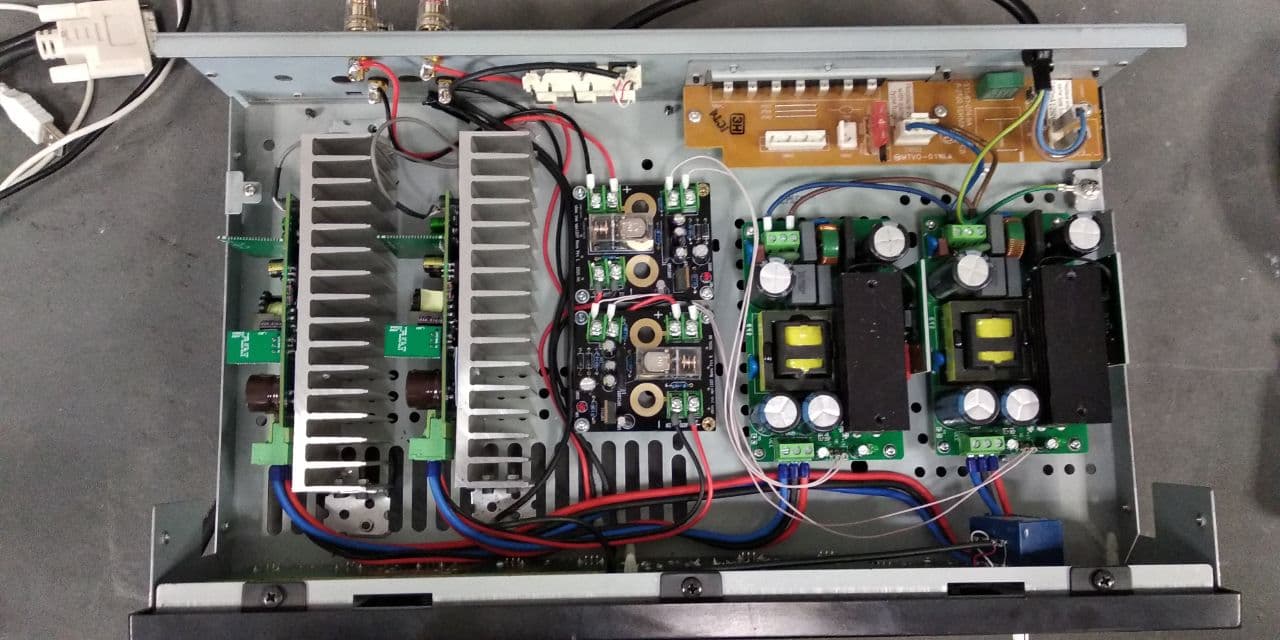

Вот тоже собрал себе дачный вариант, на пощупать.
Не обращайте внимание на корпус, взял самый дешманский
трансляционник на авито за 500р.
Пощупал, понравилось, домой буду 3ю версию брать,
попробую скомпоновать отдельными 4мя блоками 2 бп + 2 усилка.
Всё вроде в голове сложилось, кроме соединений с питальниками,
планировал использовать, что нибудь типа "AMASS mt30",
но пока не нашёл с креплением через отверстие.

[Egor2101]

Ну, как выход не трогал. Вот же у вас массы обоих выходов соединены между собой, так еще и замкнуты с соединенными массами входов...
Вообще, всё это очень неконструктивно. Когда один пишет, что можно, другой, что только с гальванической развязкой, третий еще что-то...
Есть кто в этом соображает (некое единое мнение)?

Не являюсь экспертом в конструировании усилителей. Как пример "правильного" и "не правильного" подключения привел блок схемы "динаудио".
Выше верно заметили последовательность действий:
1 Собрали по инструкции разработчика и все работает - НЕ ТРОГАЕМ И НАСЛАЖДАЕМСЯ!!!
2 Если есть проблемы пытаемся найти причину и устранить.
Точный диагноз сборке удаленно вам никто не поставит...

[vikfvm]

У Вас блоки питания прикручены через изолирующие шайбы или контакт с корпусом имеют? А то у этих БП как раз описанная Юрием схема с конденсаторами на корпус, которые соединены с фазой и нулём. И то монтажное отверстие, которое ближе к сетевой колодке, соединено с заземляющим контактом и этими кондерами. Если у Вас в розетке нет заземляющего контакта, то вполне вероятно на корпусе будут те самые 115 Вольт сидеть

[makstex]

Если у Вас в розетке нет заземляющего контакта, то вполне вероятно на корпусе будут те самые 115 Вольт сидеть

Так и есть, как и у всех ПК и множества другой техники. Поэтому у меня в розетке есть заземление

[vikfvm]

Понятно. Ну у меня сети старые, так что всё по старинке

[kovrigger]

Если у Вас в розетке нет заземляющего контакта, то вполне вероятно на корпусе будут те самые 115 Вольт сидеть

Так и есть, как и у всех ПК и множества другой техники. Поэтому у меня в розетке есть заземление

Я так и не понял по заземлению. Юра писал, что из-за плохих домовых земель вообще лучше с ними не связываться.

С модулями 2ХХ все просто.
радиатор заземляется через винты крепления специальными развязывающими цепочками.
Никакие дополительные заземления не нужны, к танцам нужно прибегать, если есть проблемы.
У меня земли RCA соединяется на плате регулятора, около потенциометра, далее экр кабелем сигнал подается на вход усилителя.


По поводу заземления "землей" входной сети.
Так как у нас обычно сетевое заземление либо отсутствует, либо плохого качества, я бы не подключал его к корпусу усилителя.
Кроме того. В блоках питания есть "Х" ЕМНИП конденсаторы с фазы и нейтрали на среднюю точку- первичного заземление. Если заземления нет- эта цепочка создает на корпусе усилителя потенциал 115В. Рекомендую эти конденсаторы удалить.

На фото уся maksteks вижу сетевая земля (из розетки которая) прикручена к корпусу усилителя сразу на входе до БП. У ИБП земли на корпус вроде нет (если не через винты крепления). Как я понял это ведет к появлению 115 В на корпусе усилителя. У плат усилителей есть заземление через развязывающие цепочки к радиатору через 4 крайних отверстия, но есть ли контакт у плат усилителей через 2 центральных винта, прижимающих ключи к радиатору? Может их надо изолировать?

[makstex]

---skip---
На фото уся maksteks вижу сетевая земля (из розетки которая) прикручена к корпусу усилителя сразу на входе до БП. У ИБП земли на корпус вроде нет (если не через винты крепления). Как я понял это ведет к появлению 115 В на корпусе усилителя. У плат усилителей есть заземление через развязывающие цепочки к радиатору через 4 крайних отверстия, но есть ли контакт у плат усилителей через 2 центральных винта, прижимающих ключи к радиатору? Может их надо изолировать?

Вы о какой земле говорите?
Которая электрическая?
Если о ней речь, то согласно правилам она не должна разрываться. Нигде. Поэтому у вас всегда земля на потребителях та же, что и до ИБП.
А заземление металлического корпуса ИБП у вас просто обязано присутствовать, иначе допускать его в эксплуатацию нельзя, всё из за тех же кондёров.
Приборы допускающие эксплуатацию без заземляющего провода обычно снабжены соответствующей вилкой, без контакта заземления, но корпуса у таких устройств пластиковые.

[kovrigger]

Вы о какой земле говорите?
Которая электрическая?
Если о ней речь, то согласно правилам она не должна разрываться. Нигде. Поэтому у вас всегда земля на потребителях та же, что и до ИБП.
А заземление металлического корпуса ИБП у вас просто обязано присутствовать, иначе допускать его в эксплуатацию нельзя, всё из за тех же кондёров.
Приборы допускающие эксплуатацию без заземляющего провода обычно снабжены соответствующей вилкой, без контакта заземления, но корпуса у таких устройств пластиковые.

Прочтите пожалуйста внимательно мой верхний пост - там выдержка из комментария Юры Игнатьева касательно сетевой земли на корпус - он ее предлагает ВООБЩЕ УБРАТЬ.

"По поводу заземления "землей" входной сети.
Так как у нас обычно сетевое заземление либо отсутствует, либо плохого качества, я бы не подключал его к корпусу усилителя.
Кроме того. В блоках питания есть "Х" ЕМНИП конденсаторы с фазы и нейтрали на среднюю точку- первичного заземление. Если заземления нет- эта цепочка создает на корпусе усилителя потенциал 115В. Рекомендую эти конденсаторы удалить."

На фото Вашего усилителя я рассмотрел, что у Вас сетевая земля есть и идет на корпус - желтый провод с зеленой жилкой, правильно? Так как я слабо в радиоэлектронике, а у некоторых форумчан (у Егора) были проблемы с землей (фонило) - поэтому пытаюсь выяснить - как лучше развести и правильно подключить земли. Но пока вижу никто толком не знает как - все как-то по своему решают этот вопрос.

Вот к примеру у Вас есть ли общая земля между блоками усилителя и корпусом? Автор клона Юра Игнатьев писал, что у него земля на радиатор есть в 4-х крайних крепежных отверстиях через развязку (резистор там какой-то я видел). А если эти крепежи не используются, а только 2 центральных прижимных к радиатору? Есть ли через них контакт? Я просто еще не собирал усилитель - не все приехало - так что сори за многабукаф.

[лысый]

Вы о какой земле говорите?

У каждого своя "земля в иллюминаторе видна"
Та земля, что третий контакт в вилке/розетке - это "защитное заземление", которое только для электробезопасности.
А та земля, что совокупность общих проводов схемы - это "функциональное заземление", которое для остальных лектрических аспектов.
Причом первое совершенно не годится в качестве второго, и наоборот.

[kovrigger]

Та земля, что третий контакт в вилке/розетке - это "защитное заземление", которое только для электробезопасности.
А та земля, что совокупность общих проводов схемы - это "функциональное заземление", которое для остальных лектрических аспектов.
Причом первое совершенно не годится в качестве второго, и наоборот.

Это понятно, что земли разные, но разве земля, что с вилки и на корпусе никак электрически не соединена с радиатором, к которому прикручены блоки усилителя 2-мя винтами по центру? Если земли разные - значит между ними скорее всего может возникнуть разность потенциалов и непонятно как правильно все подключить, чтоб не спалить что-нибудь и не фонило

[лысый]

Это понятно, что земли разные, но разве земля, что с вилки и на корпусе никак электрически не соединена с радиатором, к которому прикручены блоки усилителя 2-мя винтами по центру?

Защитное заземление в розетке будет соединено с радиатором только если вы их соедините. Это не слишком внезапно?

[Dysindich]

Радиаторы, уже давненько и частенько являются силовым элементом шасси, поэтому, для 90% здешних посетителей радиаторы сидят на корпусе. И по уму, необходимо принимать меры для их изоляции, что не очень-то и просто, в силу китайской идеологии построения шасси.

[vikfvm]

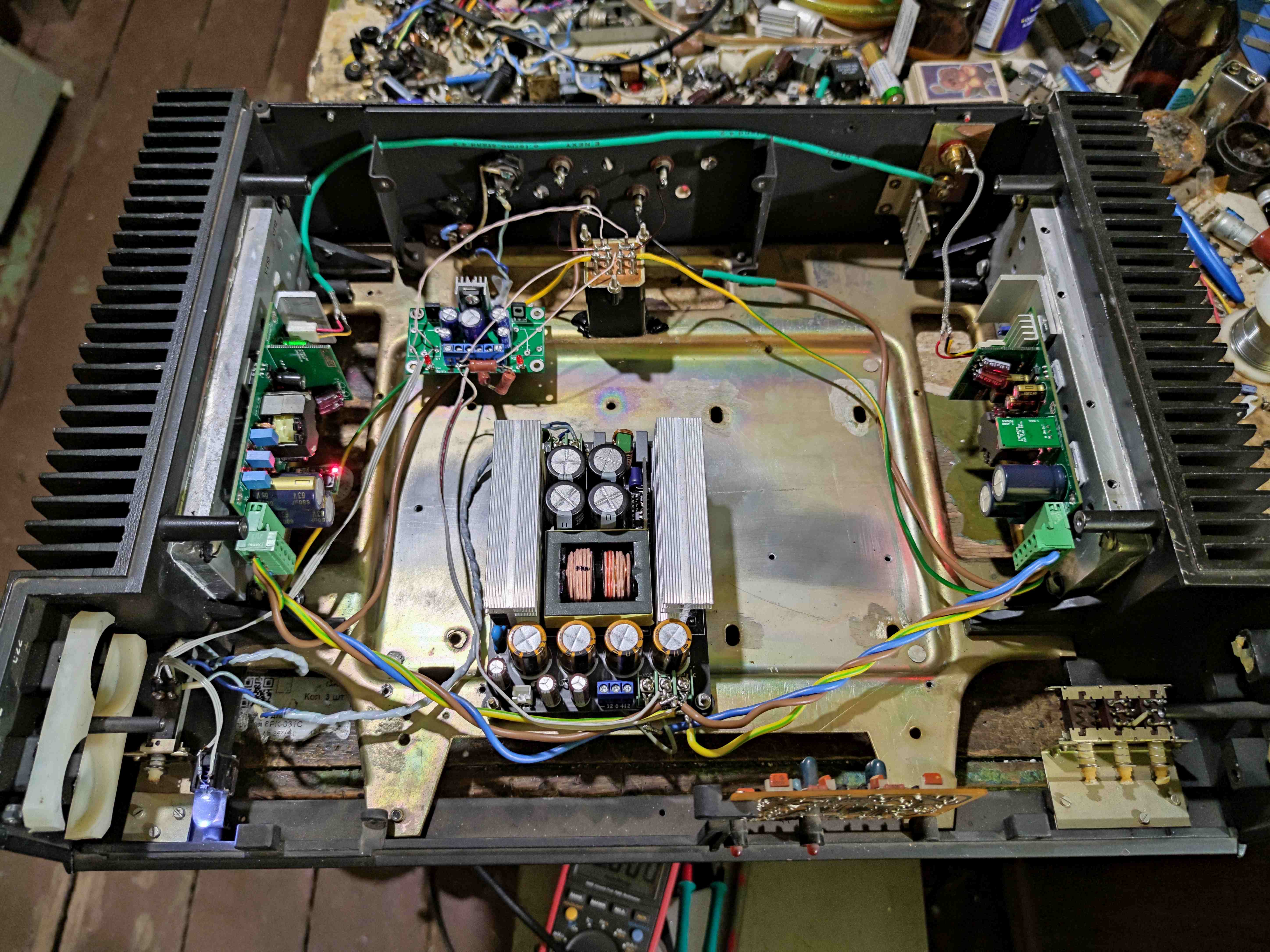

Заменил блок питания на более мощный. Вроде всё гуд. Кстати обнаружил, что в старых модулях стоят не MUR1640, а менее надежные SDB10200 (по словам Юрия). Хорошо, что за время эксплуатации ничего плохого с ними не произошло )) Но я один такой блок уже переделал с применением MUR1640, и поскольку заказал их достаточно, надо будет и в этих всё сделать как положено, чтоб не тревожиться ))


[Sous]

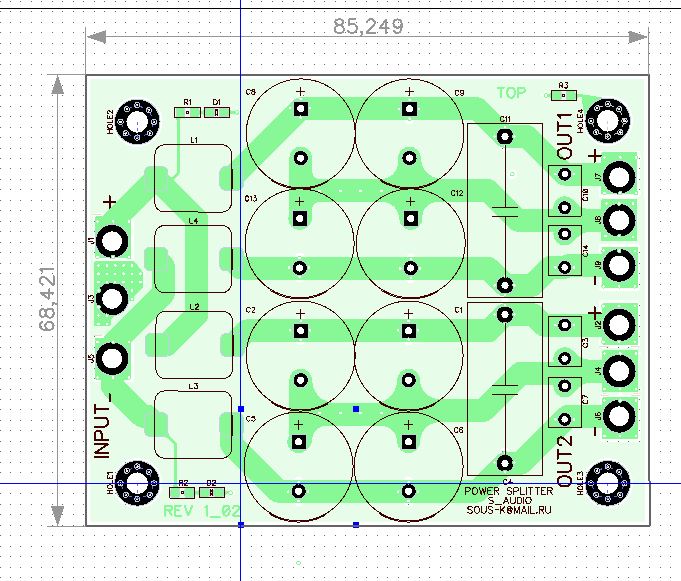

Новый сплиттер, будет через пару недель

[kovrigger]

Юра, а можно электрическую схему сплиттера привести (с номиналами), интересно как там все так красиво замутилось

[makstex]

Заменил блок питания на более мощный.
---skip---

Я так понимаю, это 1500Вт модель TZT?
Вы тестировали его перед тем, как подключать, как он?

[vikfvm]

Да, это он. Тестами не занимался, просто проверил исправность. Насчет тестов, тут кто-то выкладывал видео тестирования этого блока, если я не ошибаюсь. Усилитель работает с ним хорошо, проблем не замечено.

[makstex]

Да, это он. Тестами не занимался, просто проверил исправность. Насчет тестов, тут кто-то выкладывал видео тестирования этого блока, если я не ошибаюсь. Усилитель работает с ним хорошо, проблем не замечено.

Да нет, это был не он. На какое напряжение брали?

[vikfvm]

На 55 вольт

[vikfvm]

Вот тут владелец про тест писал viewtopic.php?p=9144#p9144

[Larry]

Alex, у меня дурацкий вопрос: я купил такой же корпус как и вы. Чем вы запитали плату выбора входов? Там AC 12 вольт же? Ваш БП выдает такое?

[Артём]

Alex, у меня дурацкий вопрос: я купил такой же корпус как и вы. Чем вы запитали плату выбора входов? Там AC 12 вольт же? Ваш БП выдает такое?

На БП, который рекомендовал Алекс, есть два питания. +-48В и +-15В. Используете его.
