Вот ниже результаты измерений простой схемы регулировкой звука и моей схемы.

Почему-то программа ошибку выдает когда пытаюсь что-то скопировать из вашего проекта в свой,а какие конкретно блоки отвечают за регулировку громкости можете сделать скриншот? Может получится мне просто параметры вручную ввести и блоки добавить.

[uriy]


[uriy]

Попалось на глаза как делают нч для кино.
https://www.minidsp.com/applications/su ... Fi4srT7w9S

phpBB [media]

[audiomaniac3]

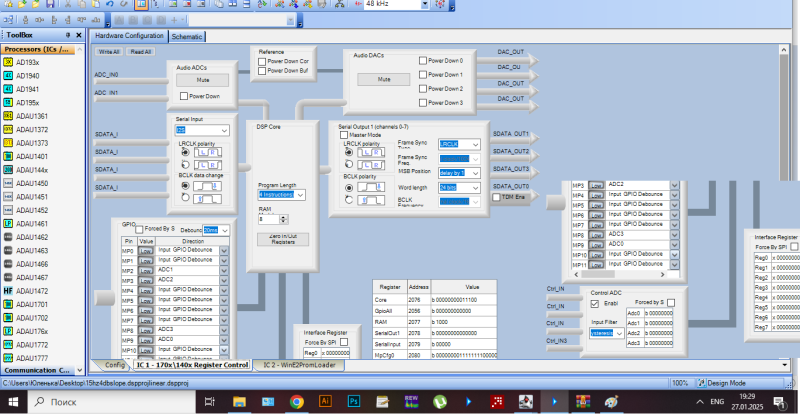

У меня slew volume вообще никак не перенести и DC input entry я не могу выставить 1/12/20 только 1/12/16
Этих параметров я как понимаю не достаточно?

[audiomaniac3]

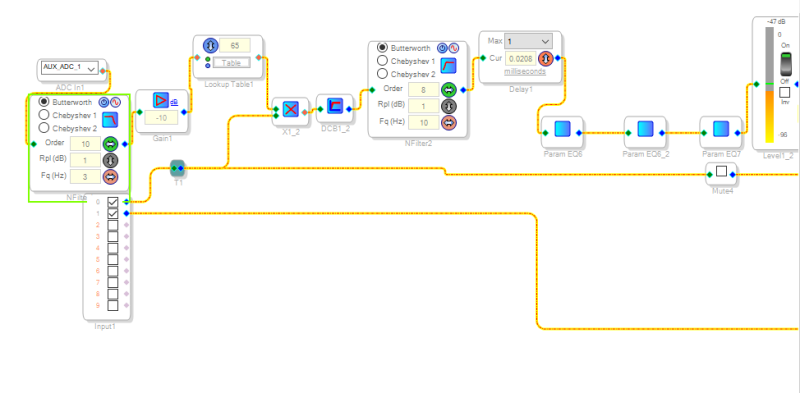

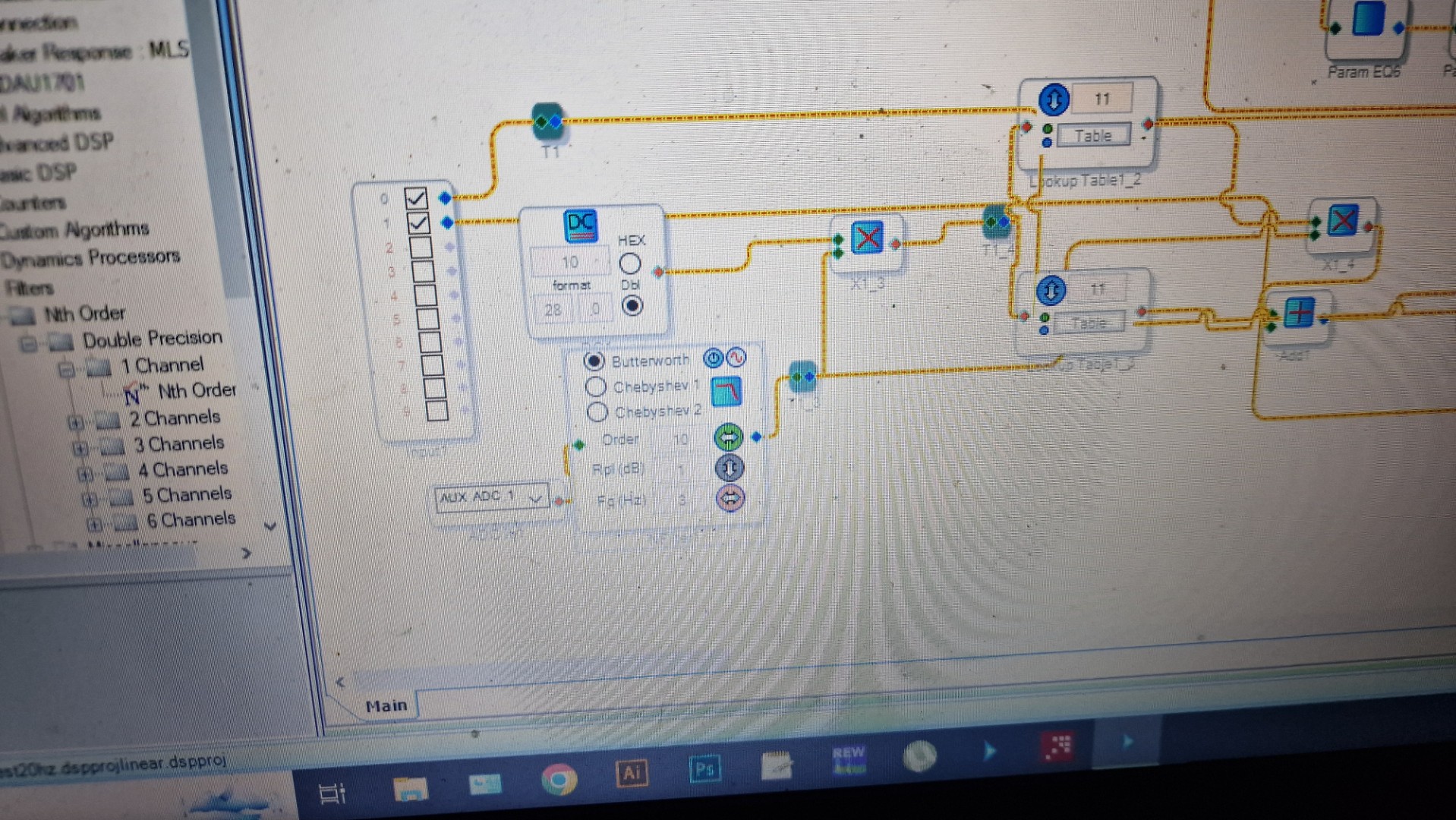

Вот эти модули,чем заменить?

[audiomaniac3]

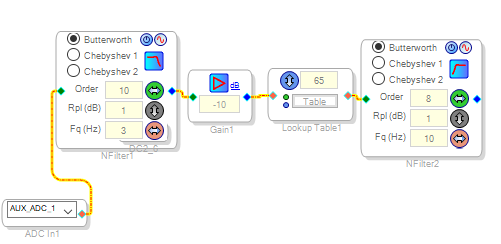

сложная схема

Может вы сможете мне в проект записать то что нужно и перезалить? Это мой проект : https://we.tl/t-PssOiaZl6B

[uriy]

Может вы сможете мне в проект записать то что нужно и перезалить? Это мой проект : https://we.tl/t-PssOiaZl6B

Не смогу. Для проверки нужен адау1701, а у меня его нету.

[uriy]

и DC input entry я не могу выставить 1/12/20 только 1/12/16

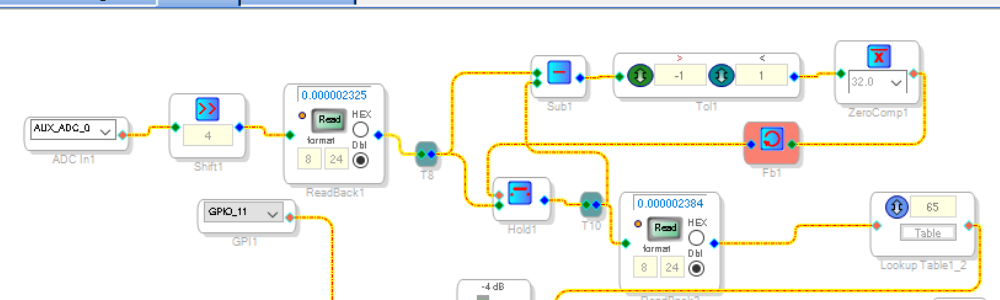

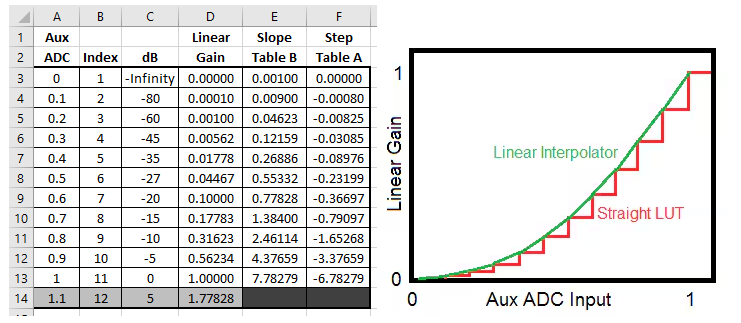

Вот этот модуль очень важен так как он преобразует формат числа к нужной форме. Именно по этому у вас тихий звук, так как разрядность чисел разная.

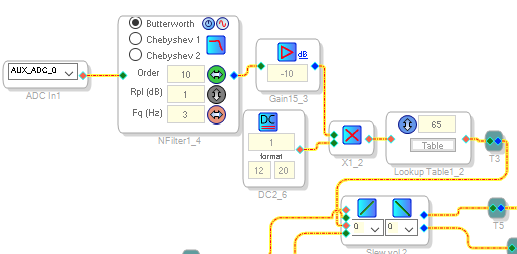

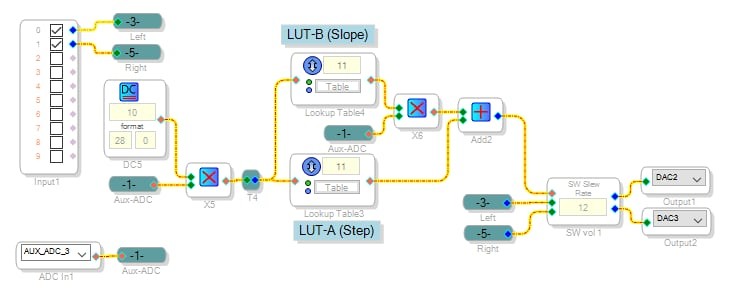

Попробуйте такую схему собрать у себя в адау.

[audiomaniac3]

и DC input entry я не могу выставить 1/12/20 только 1/12/16

Вот этот модуль очень важен так как он преобразует формат числа к нужной форме. Именно по этому у вас тихий звук, так как разрядность чисел разная.

Попробуйте такую схему собрать у себя в адау.

Никак не вводится 8/24,однако я всё же добился своего,я еще плохо пользуюсь sigma studio так что пришлось нагородить друг на друга всего,однако работает как надо,осталось теперь только внедрить фильтрацию сигнала как у вас и будет вообще огонь,а так я попробовал поставить фильтры и звук не идет.

[audiomaniac3]

в сигнал пролазит шум

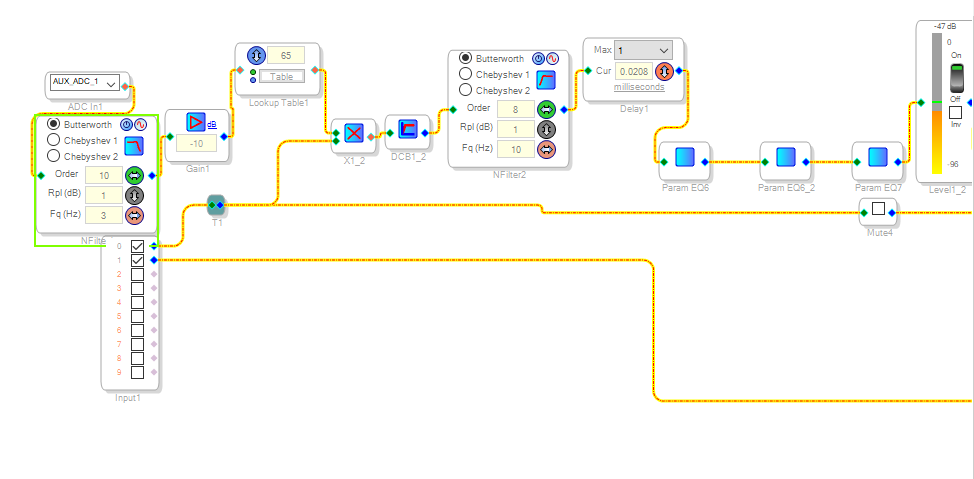

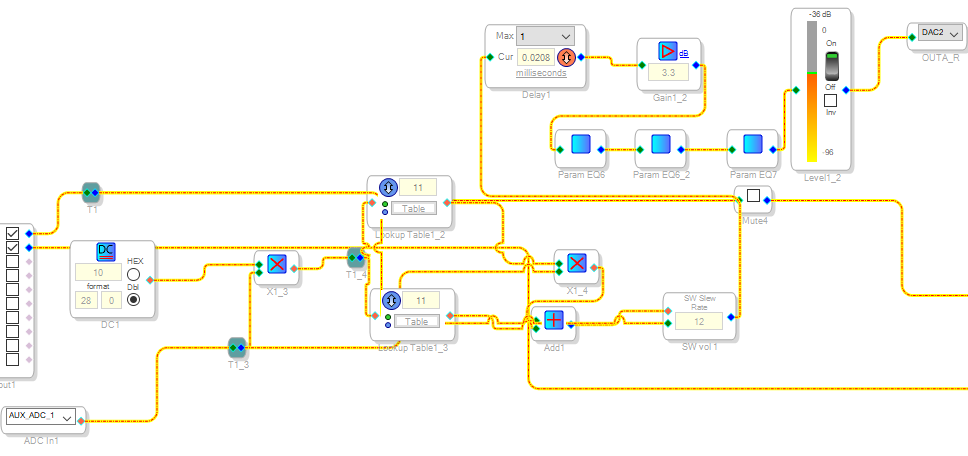

Или вот так достаточно чтобы все работало и фильтрировалось?

[uriy]

Или вот так достаточно чтобы все работало и фильтрировалось?

И оно у вас работает?
В общем для фильтрации нужен НЧ фильтр сразу после АЦП. Далее уже просто адаптация выхода НЧ фильтра к схеме управления звуком.

[audiomaniac3]

Или вот так достаточно чтобы все работало и фильтрировалось?

И оно у вас работает?
В общем для фильтрации нужен НЧ фильтр сразу после АЦП. Далее уже просто адаптация выхода НЧ фильтра к схеме управления звуком.

Не работает,звука нет.

[audiomaniac3]

Или вот так достаточно чтобы все работало и фильтрировалось?

И оно у вас работает?
В общем для фильтрации нужен НЧ фильтр сразу после АЦП. Далее уже просто адаптация выхода НЧ фильтра к схеме управления звуком.

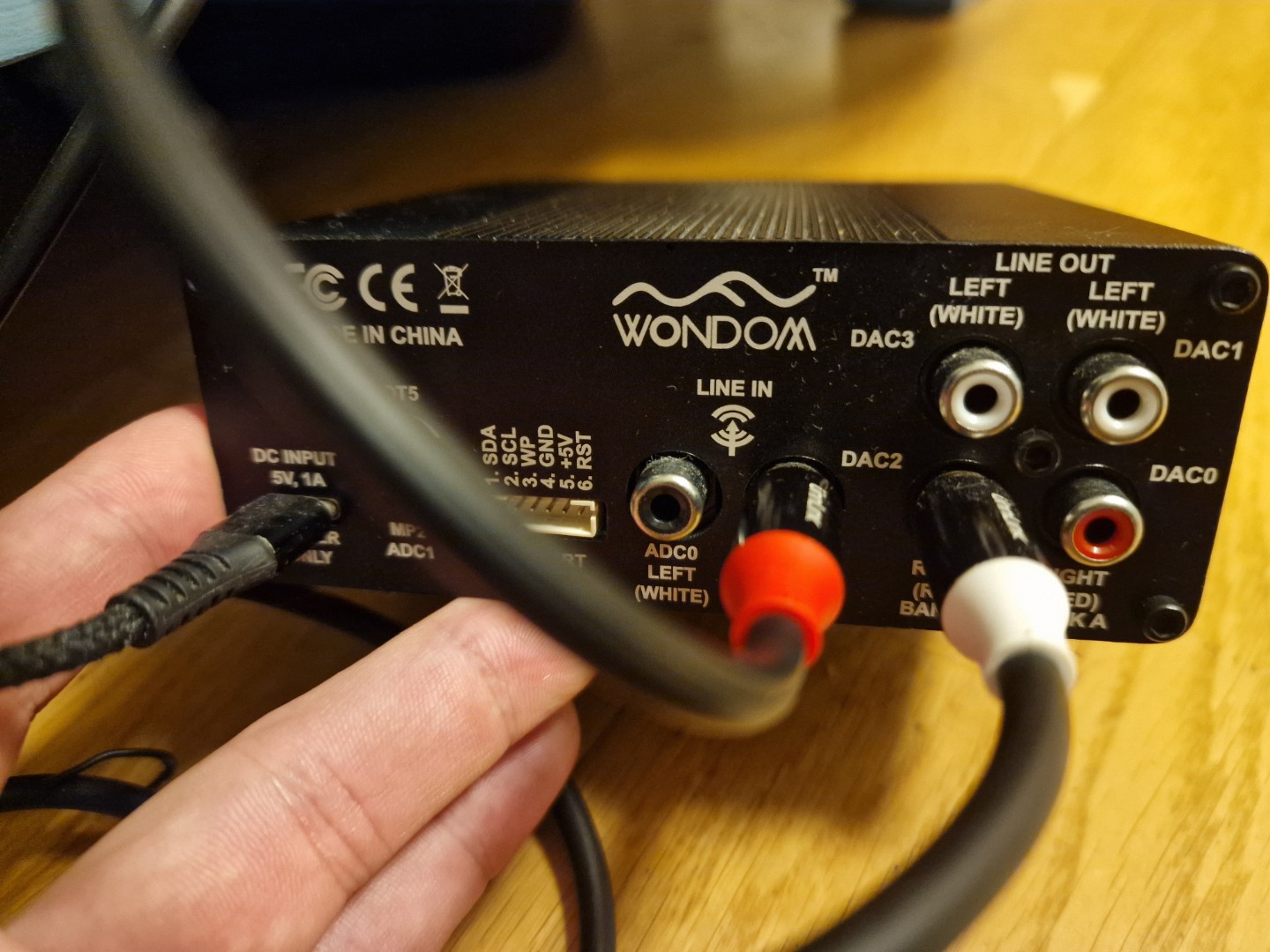

У меня вопрос,аудио подается на ADC1 и выводится на DAC2
,но в самом проекте почему-то звук идет через вход 0,а не 1 как по идее должно быть.

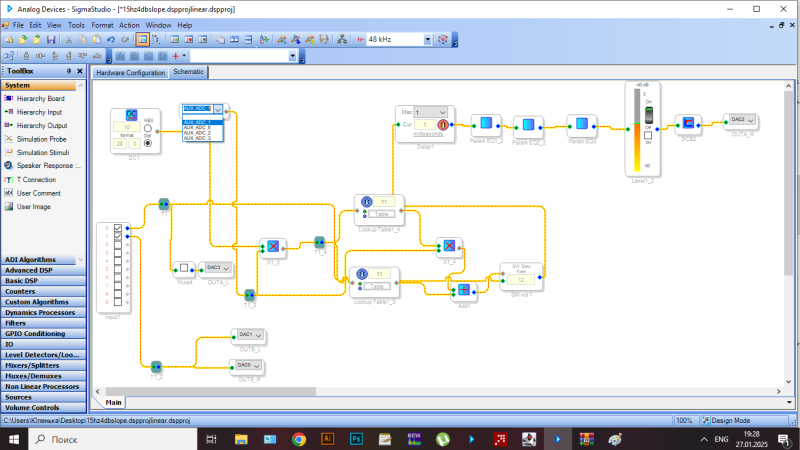

У меня вопрос,там в проекте сверху,какой AUX_ADC от нуля до трех нужно выбрать,чтобы правильно всё работало?

[uriy]

У меня вопрос,аудио подается на ADC1 и выводится на DAC2
,но в самом проекте почему-то звук идет через вход 0,а не 1 как по идее должно быть.

У меня вопрос,там в проекте сверху,какой AUX_ADC от нуля до трех нужно выбрать,чтобы правильно всё работало?

AUX_ADC это всего лишь вход потенциометров с помощью которых регулируют уровень, в данном случае он ни каким боком не влияет на вашу проблему.
Почему вы имеете эту проблему, я не знаю.

[audiomaniac3]

AUX_ADC это всего лишь вход потенциометров

Хорошо,тогда какой модуль вместо aux_adc нужно поставить?

[audiomaniac3]

не влияет на вашу проблему.

Получается в моем случае логарифмическая громкость не нужна,так как на самом DSP громкость всегда на максимум,а входной сигнал регулируется с ресивера.

[uriy]

Хорошо,тогда какой модуль вместо aux_adc нужно поставить?

Что бы что? Я так понимаю ваш вопрос в том что у вас сигнал идёт с АЦП0 когда вы подали его на АЦП1.

[uriy]

Получается в моем случае логарифмическая громкость не нужна,так как на самом DSP громкость всегда на максимум,а входной сигнал регулируется с ресивера.

Вам самому решать нужна вам регулировка громкости в усе, или не нужна.

[audiomaniac3]

Хорошо,тогда какой модуль вместо aux_adc нужно поставить?

Что бы что? Я так понимаю ваш вопрос в том что у вас сигнал идёт с АЦП0 когда вы подали его на АЦП1.

Да,это тоже.

Я просто не правильно понял про настройку громкости.

Кстати,не знаете,правильно ли определять максимально допустимое напряжение входного сигнала с помощью level detector в sigma studio? Если я правильно понял,максимально допустимое входное напряжение сигнала 2 вольта,я выставил в rew синусоиду на 0dbfs смотрел level detector и добавлял громкости,чтобы не превышало -3db на нем.

Или есть более правильный способ,не привысить допустимые 2 вольта?

[uriy]

я выставил в rew синусоиду на 0dbfs смотрел level detector и добавлял громкости,чтобы не превышало -3db на нем.

Нормальный метод.

[JohnsonMiller]
