Усилитель Universum Dynamics System 2500

[lgedmitry]

Таки-я б на вашем месте сперва б завёл, а потом уж разбирался: надо оно, или нет

[Alex]

Таки-я б на вашем месте сперва б завёл, а потом уж разбирался: надо оно, или нет

Пожалуй я так и сделаю.

[osscar]

да насколько я посмотрел - этот усилитель бюджетный вариант - простой. Если я увидел схему правильно - у трансформатора нет среднего вывода - виртуальная земля .. это снижает возможности его использования ..что вы могли бы хотеть от Quelle, который продавал одежду и ткани
если не найдешь ручку рядом- пришлю, потому что один Амфитон 50 УМ-104С разбирал на детали ...

[Alex]

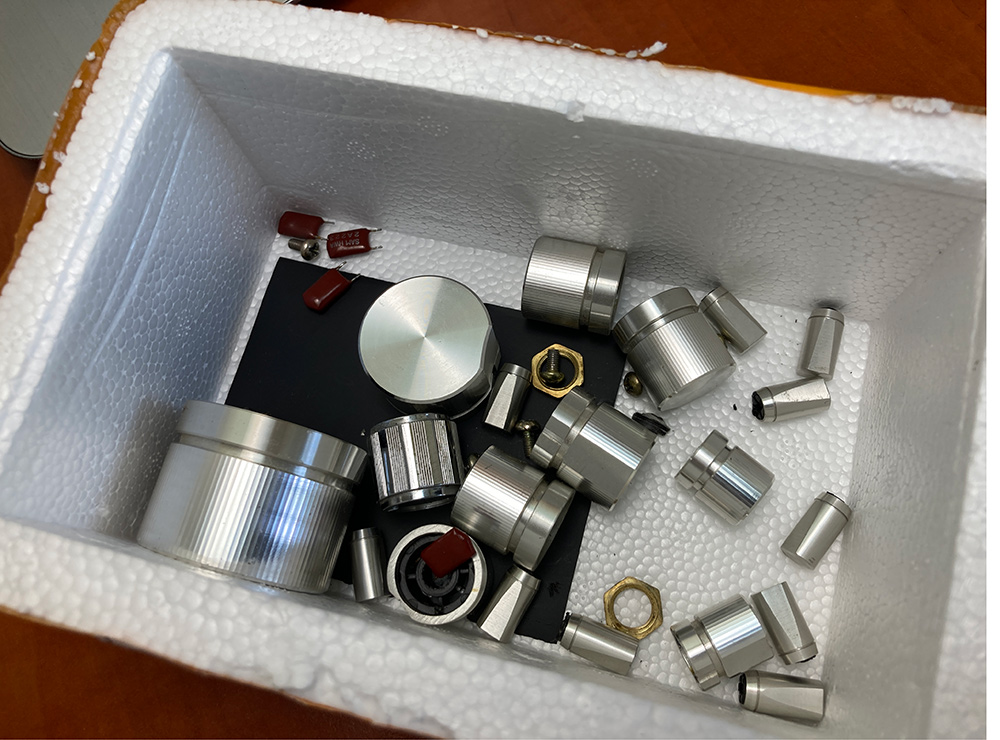

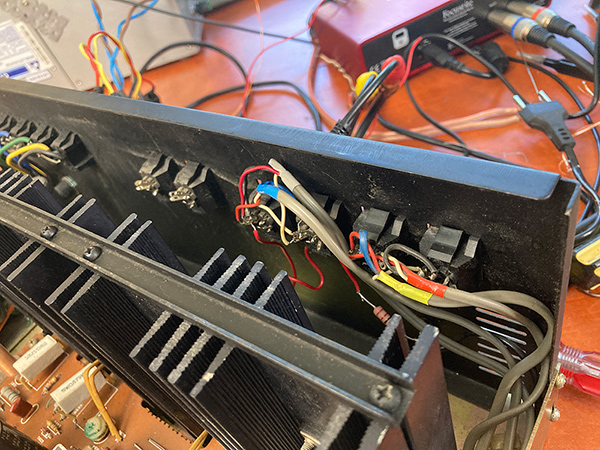

Сегодня материл бывшего владельца(перекупа), за то, что приклеил все ручки, поэтому разборка была веселая
Из хорошего, при всех манипуляциях ни один провод не оторвался и плата при пайке ведет себя отлично, дорожки не отпадают, как в одиссее 001 и подобных (я раньше занимался ремонтом такой аппаратуры, это был еще тот кошмар.)

Путем отслеживания гармонических искажений сигналаа было найдено устройство вносившее искажение в нашу красоту и было временно? ампутировано, а вместо него была использована новая технология "PEREMYCHKA".

[Alex]

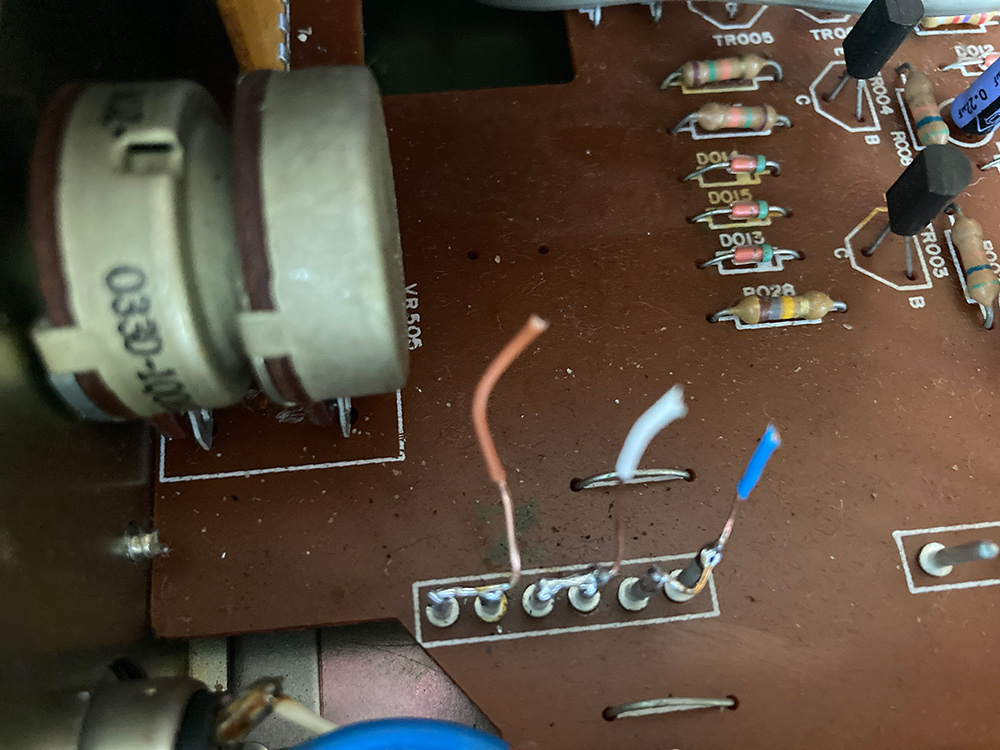

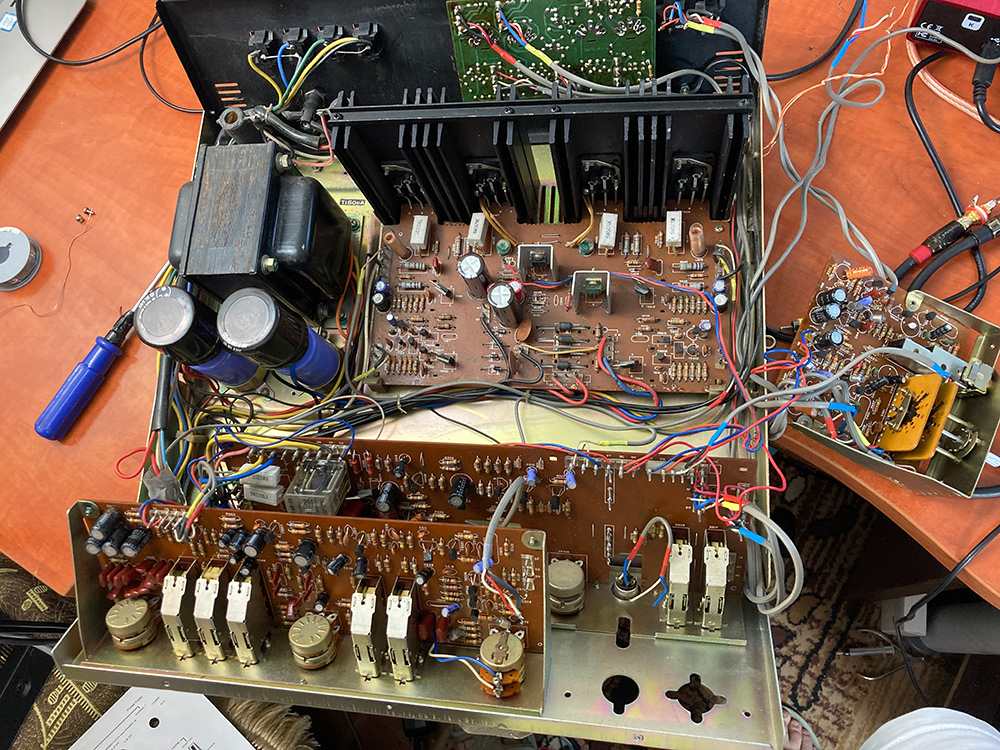

Все больше и больше вникая в схему и наблюдая за километрами проводов по котором бегает аудио сигнал, мне начинает казаться, что здесь нужно переделать все. Как оказалось в усилителе еще не рабочий фонокорректор, хотя продавец заверял, что на нем слушал пластинки с дня его покупки новым с магазина.

[Alex]

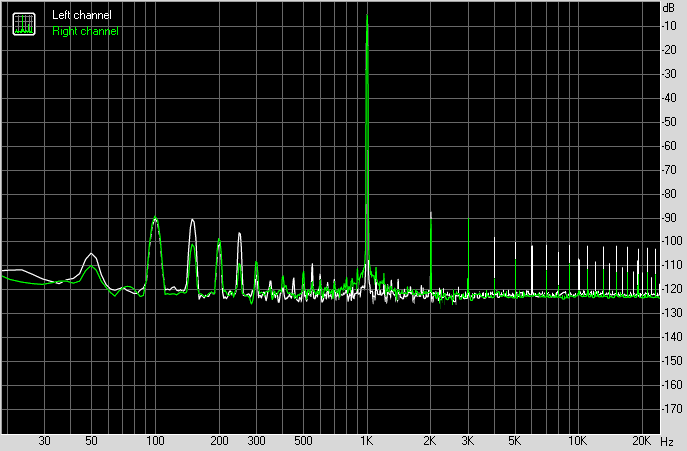

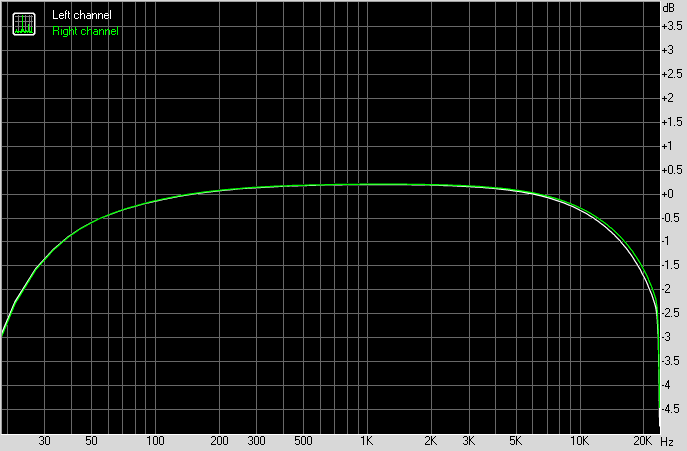

Это замер после замены конденсаторов по питанию

[Alex]

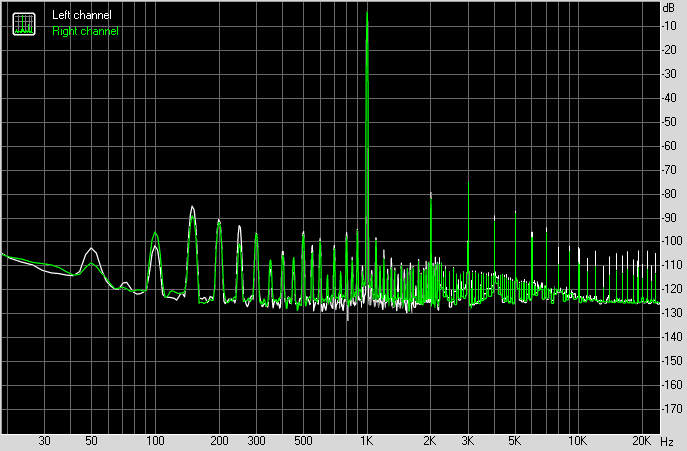

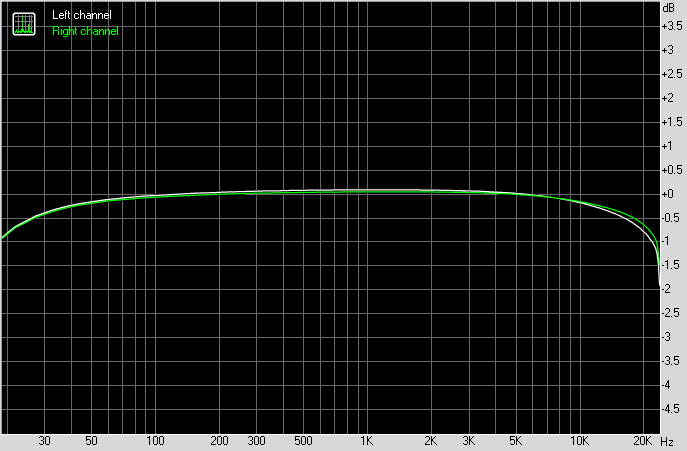

Это после манипуляций, очень не нравится большой уровень фона, который лезет отовсюду. На слух его конечно не слышно, но если воткнуть ухо в колонку то есть. А меня это злит Правда он разобран, возможно если запихнуть в корпус будет веселее.

[IT-Prof]

Слушай а нафига ты его себе купил?

[Alex]

Ну я искал корпус себе, а тут попался красивый такой с ручками, да еще и в "идеальном состоянии" почти что с магазина

[Lektor]

Результат замены конденсаторов ошеломляющий!!!

[Alex]

Я не делал замеры, когда первый раз включил и оно гудело реально там было бы вообще страшно.

[Alex]

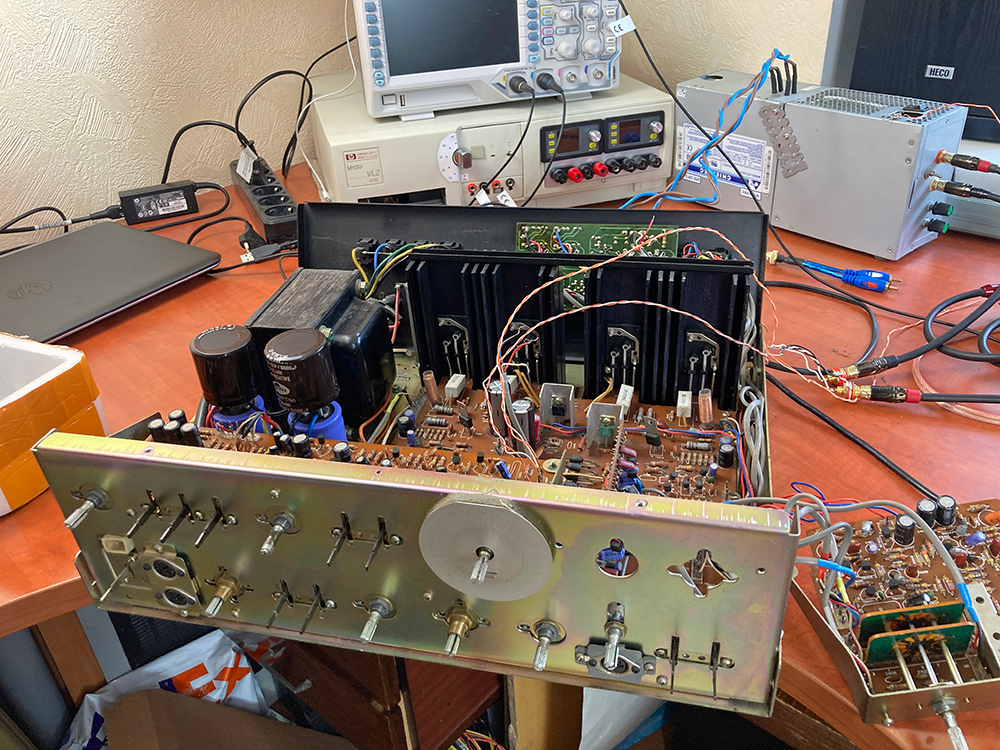

Попробую по человечески уложить провода и дальше посмотрим.

[Zav00lon]

Посмотрел на ваши старания и решил свой винтажный Pioneer тоже перебрать. А как вы определяете электролиты как высохшие? Выпаивать каждый и тестировать?
Я когда кассетную деку восстанавливал, у неё две трети электролитов имели кислотный налёт на одной ножке. Понятно было, что видимо из за неправильного хранения. Повыпаивал их все и заменил на аналоги. Заодно и плату протёр спиртом. Может подскажете таблицу с ESR на которую ориентироваться при ремонте?

[Lektor]

Было бы хорошо по вашему усилителю начать новую ветку. Если есть возможность, снимите параметры усилителя. В любом случае это сильно поможет. Вслепую эту работу не сделать.
Будем болеть за вас.

[Alex]

Посмотрел на ваши старания и решил свой винтажный Pioneer тоже перебрать. А как вы определяете электролиты как высохшие? Выпаивать каждый и тестировать?

Я делаю замеры RMAA покаскадно, если что то не нравится проверяю конденсаторы те, что на пути.

[Alex]

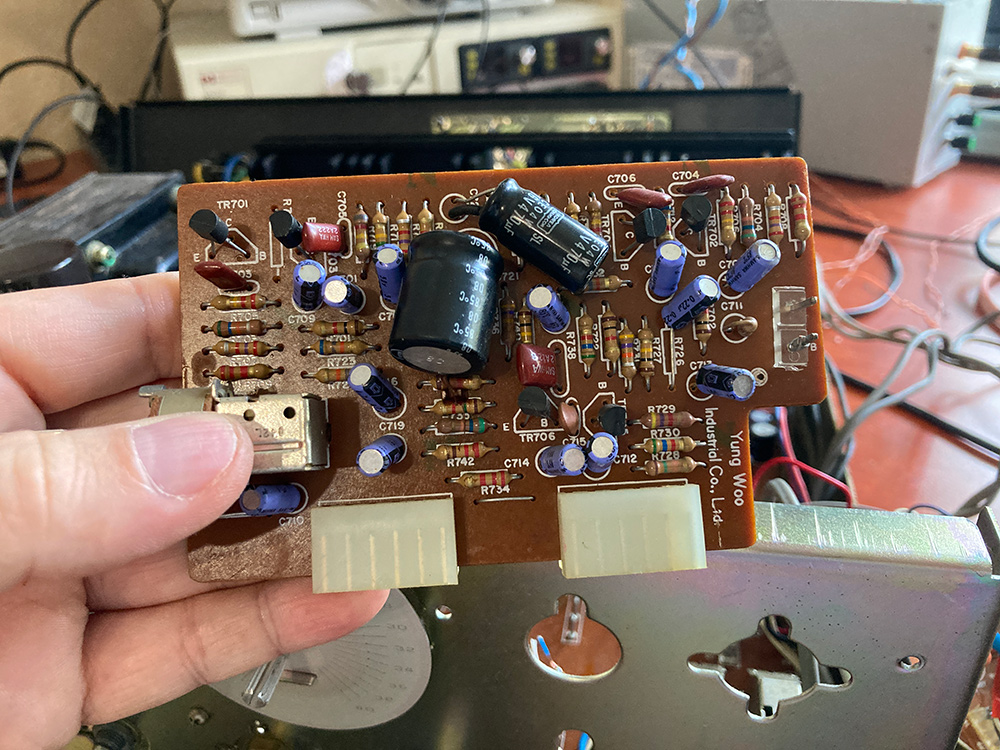

В общем убрал плату на входных гнездах, пустил без нее, по пути сигнала поменял некоторые конденсаторы.

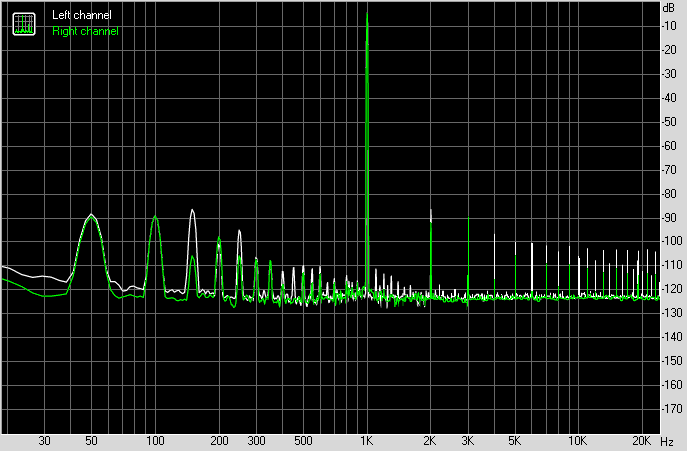

Гармонические искажения - правый канал 0.00779, левый 0.01040, что с левым не могу найти. Уложил провода отдельно, которые были параллельно 220в. На графике заметно уменьшение фона 50 Гц.
В результате проделанных действий по звуку стало лучше, чем было, но все равно не очень.

Пока собрал, пусть немного поиграет нужно отдохнуть от него.

[Alex]

Слушая этот усилитель, я заметил одну неприятность, а именно особый запах от усилителя при длительной работе. Запах идет от плат усилителя.
Я пытался их отмыть, но это не помогает. У старых усилителей есть такая штука, особый запах, возможно от старости при нагреве платы выделяют что-то. Хоть запах и незаметный вначале, но если усилитель работает целый день, то под вечер уже очень заметно.

[Dysindich]

Есть такое дело...
Моя Интегра , до сих пор "пахнет Японией" (но запах фирменный, не напрягает, скорее - наоборот).

[Alex]

Да, он не воняет, но интересно что это за запах, меня за несколько дней он стал напрягать.

[Dysindich]

Остатки немецкого шнапса на выхлопе
(чует приближающиеся перерождение ...(по немецки - капут) ).

[Alex]
