Регулятор громкости Никитина

[Sous]

https://datasheet.lcsc.com/lcsc/1811101 ... C47190.pdf
Вот такие реле

[Timoha]

Делал похожий проект регулятора, но тогда прошивку писал мой знакомый, и в итоге так и на этапе прошивки все заглохло.
Сейчас немного времени появилось - вспомминаю как это делается. Покажу чуть позже проект регулятора/ селектора на реле.
Если есть пожелания - реализую.

Юра, главное, чтоб ваша реализация не имела глюков (как у некоторых) и работала безупречно. А заказы будут 100%
Я могу стать первым. Цена вопроса только какова?

[Justas*]

https://datasheet.lcsc.com/lcsc/1811101 ... C47190.pdf
Вот такие реле

Single-side stable или Single-winding latching ?

[Sous]

пардон, не тот даташит прикрепил
https://datasheet.lcsc.com/lcsc/1811060 ... C28410.pdf
Защелка нам ни к чему.

[Justas*]

Да, G6S получше G6K будут. Меньше Max. Contact resistance, и Min. permissible load указана.

Защелка нам ни к чему

Почему? Импульсное управление наименее энергозатратно, да и в плане возможных наводок от катушки, проблемы нет.
С бистабильными реле можно организовать перевод МК в спящий режим с остановленным тактовым генератором (в отсутствии приёма данных).

[Nick58]

Алекс,спасибо за ответ.Куплю деталюшки,может кто-то запрограммирует.Если на тот момент будет плата ,возьму,а если нет. значит не судьба

[billybons68]

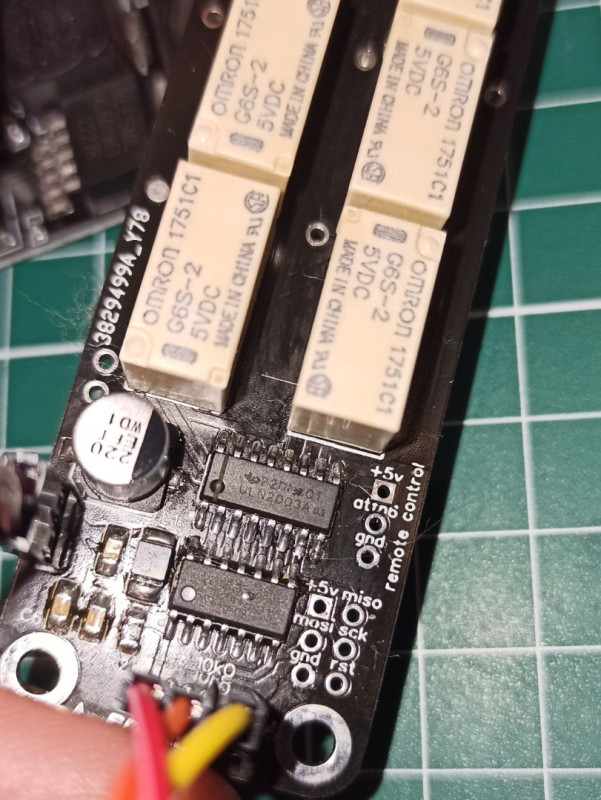

Все никак не соберусь закинуть немного фоток и информации по Никитину, вобщем исправляюсь. Два таких регулятора я использую в усилителях Худа 1969 и 2003, работают отлично.

Коробочка со всеми запчастями

Подскажите какой тип СМД резисторов? 1206 ?Только дошел ход собирать регулятор

[Alex]

Да, SMD 1206.

[MaratAM]

может кто-то запрограммирует.

Запрограммировать не проблема. Купите на Али типа такого https://aliexpress.ru/item/32670511994. ... 9b07kMCOyI стоит не дорого, само программирование состоит в подключении пяти проводков и нажать пару раз на кнопку мышки.

[MaratAM]

Вот еще пара вариантов программаторов https://electro-shema.ru/handmade/progr ... mega8.html, второй я собирал и программировал, тот же ЮСБАсп я собирал сам и прошивал этим программатором. На один два раза самое то, правда сейчас КОМ порт найти тяжело, особенно в ноутбуках.

[lexey]

Основное замечание автора к работе регулятора что при выкл он на максимум коротит вход, лечится следующим образом:
На плату нужно добавить еще одно реле, которое будет замыкать вход после того как сформировались комбинации реле после включения питания.
При выключении питания самое простое поставить на питание данной платы большой конденсатор, который даст задержку по питанию. Силовое питание вырубится раньше чем пропадет питание на реле.

Может кто ни будь помочь с схемой такой доработки? Хотя бы ручкой от руки на листочке для полного понимания.
Заранее спасибо большое!

[Inok]

На вход поставьте реле с нормально замкнутыми контактами.

[lexey]

На вход поставьте реле с нормально замкнутыми контактами.

Про реле я понимаю, вот задумка с конденсаторами чуть чуть не понятна, питание то общее. Не понял пока.

[MaratAM]

Может кто ни будь помочь с схемой такой доработки? Хотя бы ручкой от руки на листочке для полного понимания.
Заранее спасибо большое!

Не надо никакого реле, надо перевернуть схему, что бы в включенном состоянии ослабление было максимальным.

[Inok]

Простой способ это всё-таки в готовой плате и прошивке просто добавить реле на вход. Или перерисовать схему переделать плату и переделать прошивку, что значительно сложнее.

[lexey]

Простой способ это всё-таки в готовой плате и прошивке просто добавить реле на вход. Или перерисовать схему переделать плату и переделать прошивку, что значительно сложнее.

Платы ещё нет, я хочу заказывать на заводе. На SMD деталях сделать. По этому сразу сделать как нужно мне.

[lgedmitry]

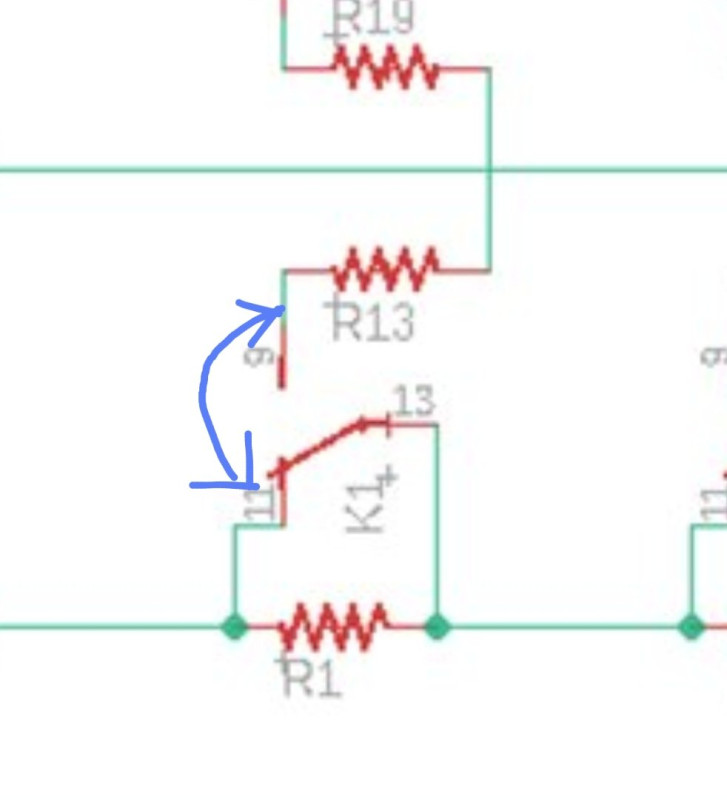

Ну так если с прошивкой развлекаться не хочется - ставь ключи с дополнительной инверсией перед реле, относительно исходного прожекта. И меняй нс и но контакты местами, как Марат писал

[lexey]

Что я понял.
1e. Поменять местами NC с NO.
2e. Поменять местами вход сигнала и выход сигнала.
3е. Поменять местами резисторы, примерно в такой последовательности (1й с 6м, 2й с 5и, 3й с 4м)
Как я понимаю схема начинает работать задом на перед. И лечится это заменой местами контактов на переменном резисторе 10кО?
Можно питать микросхему ULN2003AD напряжением 5вольт? Если буду использовать реле на 5в, хочу исключить из схемы 12в.

[lgedmitry]

Что я понял.
1e. Поменять местами NC с NO.
2e. между Аттини и улн2003 всунуть 74hc04, или что-то наподобие.
больше ничего не нужно делать

[MaratAM]

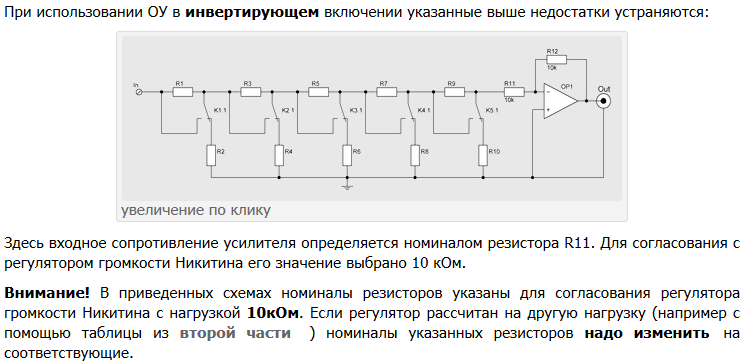

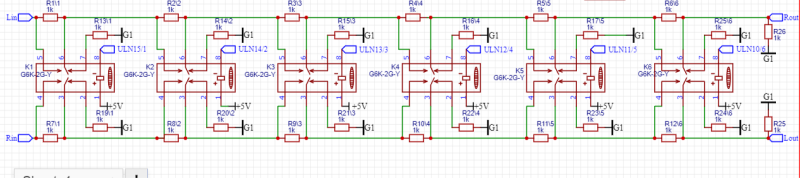

Операционник в конце не нужен, это просто картинка попалась такая.

[Justas*]

Правильная картинка.
Буфер нужен для идеального согласования РГ с любым усилителем. При этом, звук с использованием килобаксового межблочника, не отличим от китайского шнурка.
Без него, выходное сопротивление РГ меняется от десятков Ом до нескольких кОм.
И требуется подбор R11 под входное сопротивление усилителя.

[lexey]

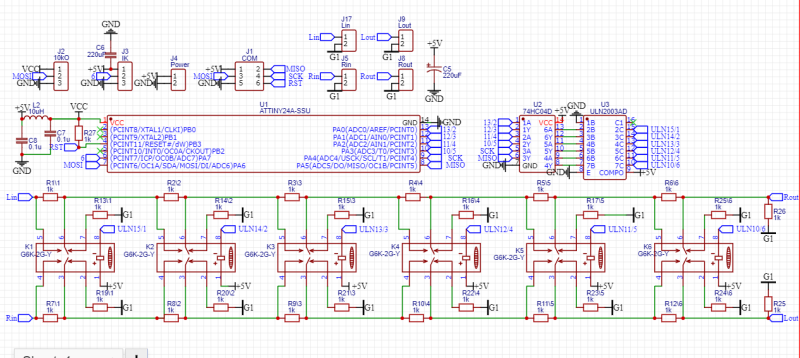

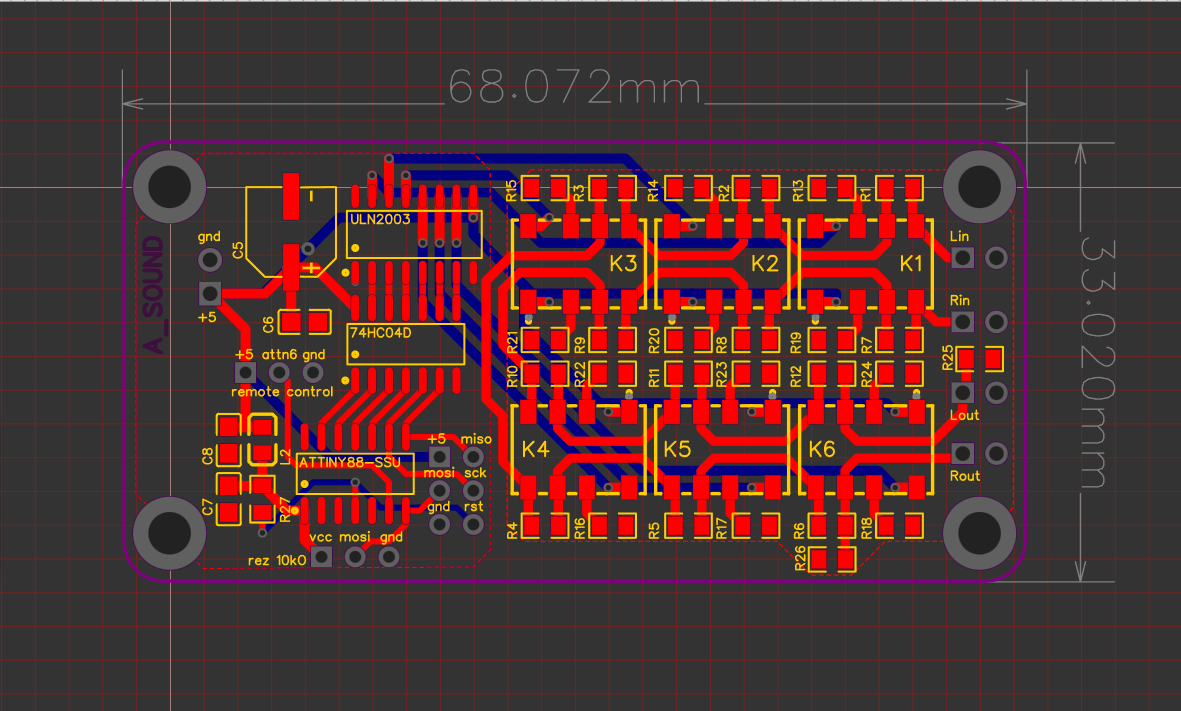

Нарисовал пробную! схему с 74hc04 о которой писал lgedmitry. В принципе получается компактно. Не могу на Али найти реле G6S-2G-Y, только G6K-2G-Y в изобилии. Может кто-то может посоветовать реле на 5в c поверхностным монтажом?
Печатая это сообщение понял что взяв реле в DIP исполнении можно сделать плату еще меньше.

[MaratAM]

реле в DIP исполнении можно сделать плату еще меньше

Я как то делал вариант, реле ДИП, ножки катушки отгибал и разводил в верхнем слое, а сигнальные в нижнем, получалось очень удобно.

[lexey]

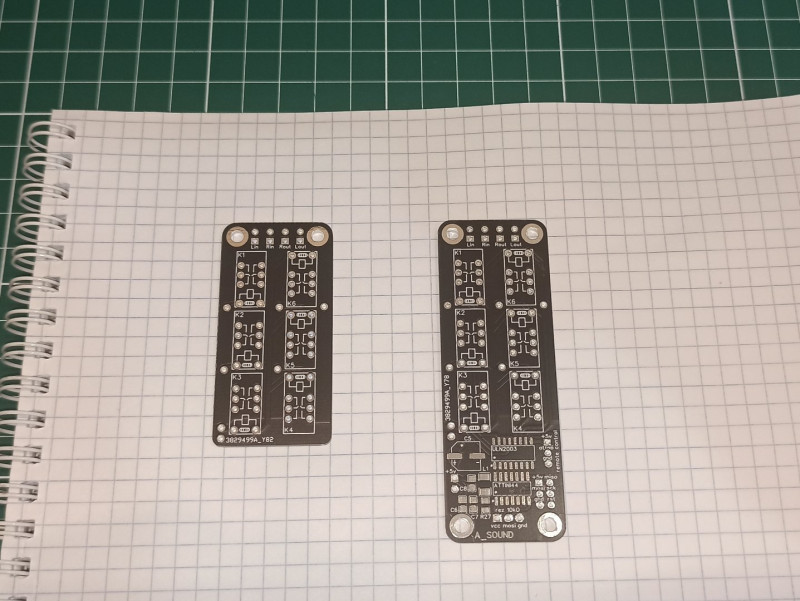

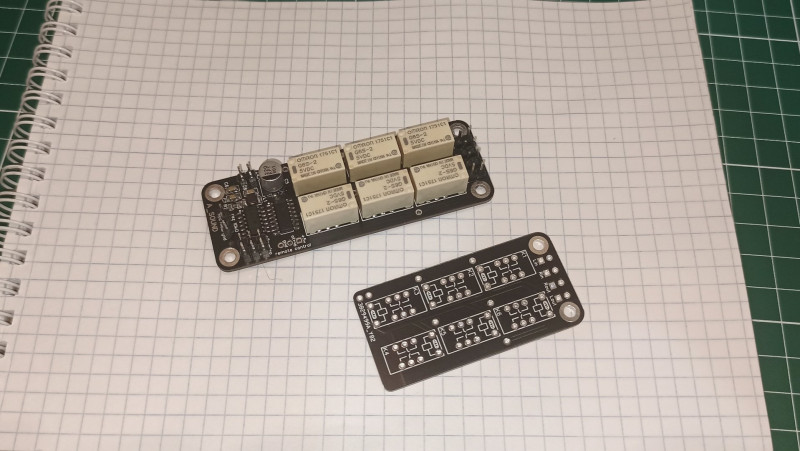

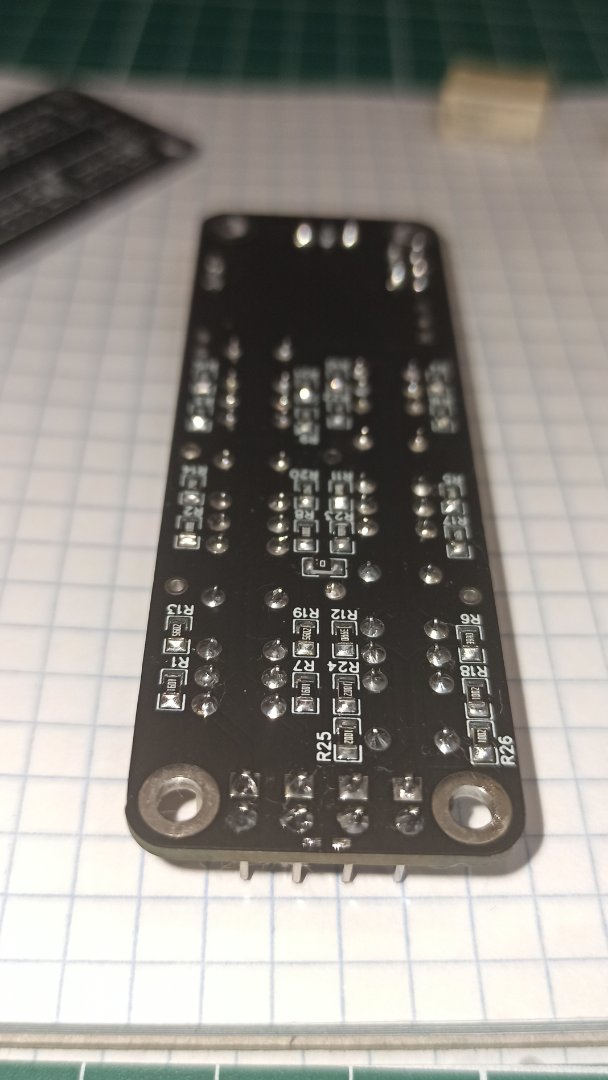

Пришли платки с JLCPCB. За основу взят проект автора этой темы, но с небольшими изменениями.

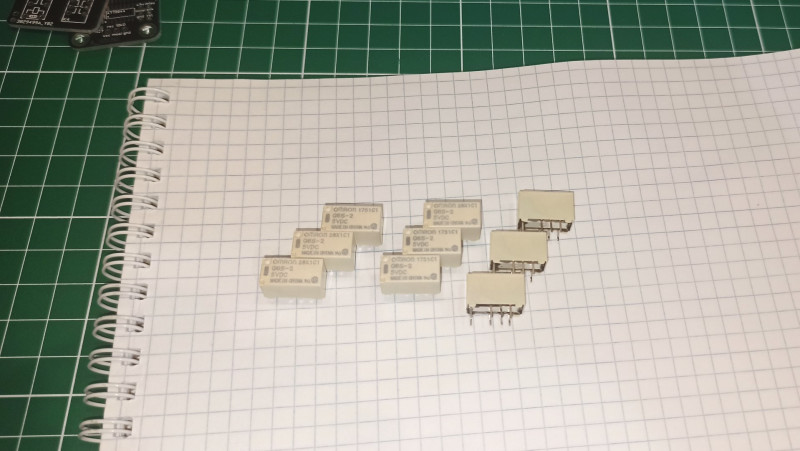

1) Замена на маленькие реле и чтобы были на 5в. Выполнено.

2) Изменение схемы.
Так как в обесточенном состоянии РГ не блокирует сигнал, захотелось это исправить. Пришёл к мысли перевернуть реле.
Выполнено.

3) Сделать РГ как можно меньше.
Выполнено. Делать реле ещё меньше, пока не вижу в этом смысла.

[lexey]

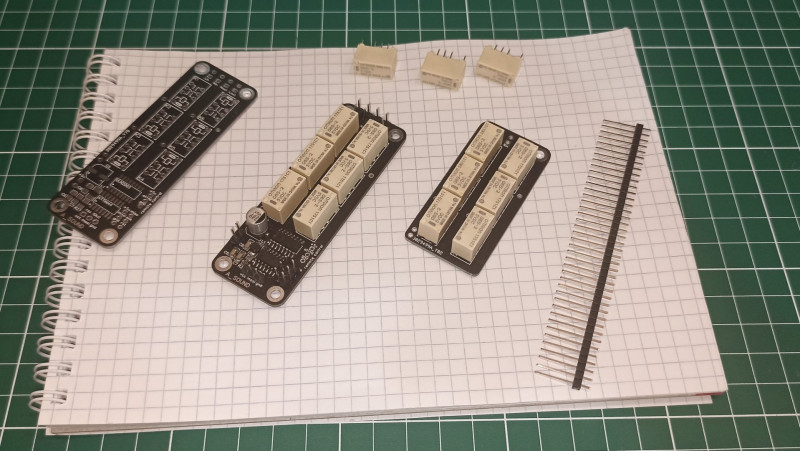

4) Сделать возможным балансное подключение. Вышел из положение путём надстройки ещё одного блока реле поверх основного. Для этого в обоих платах предусмотрены отверстия для штырьков, на которые подаются дублированный сигнал с 2003. Штырьки длиннее стандартных.
Выполнено

Всё собрал и оно как не заработало.
1) Стоит страшный фон. Причём странно то что GND сигнала и блока управления + реле не соединены друг с другом, но когда прикасаешься к земле регулятора то фон становится сильнее.
Немного вылечил путём соединения GND сигнала с управляющей частью РГ через резистор 10кО.

2) Проблема заключается в том что реле я перевернул, но не учёл что алгоритм переключения не изменился. Нужно изменить, сделать её инверсной. Выше человек предлагал в схему включить инвертирующую микросхему. Я его не послушал, решил что всё излечиться если контакты на потенцометре поменять местами
В общем теперь нужно менять как-то скетч на аттини. Примерно так, там где было 1, теперь должно быть 2, 3, 4, 5, 6. И в таки направлении, я в этом не разбираюсь.
Как то так.

[lexey]

Всё маленько аж страшно

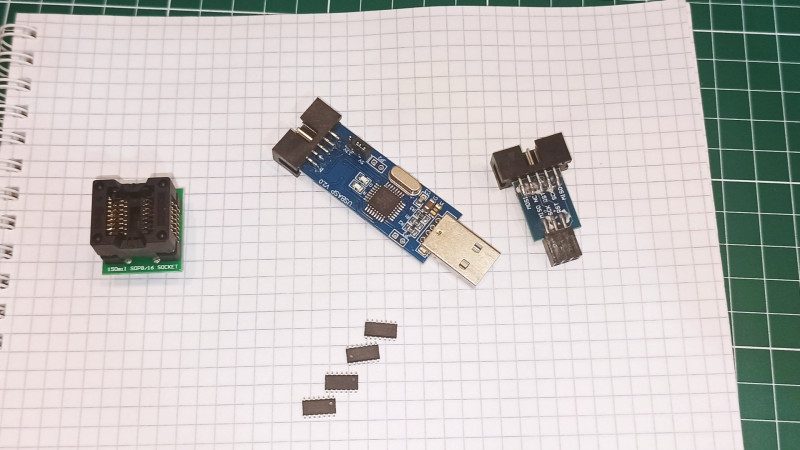

Инструмент для прошивки

[lexey]

Если кто-то поможет с прошивкой рг, я был бы благодарен.

[acvolinn]

Что-то не совсем понял, а сейчас как-то работает регулятор??
PS прям хоть сам становись программистом, чтоб прошивку маленько подправить

[lexey]

Что-то не совсем понял, а сейчас как-то работает регулятор??
PS прям хоть сам становись программистом, чтоб прошивку маленько подправить

Работает, только при переключении громкость скачет как попало. Корректно работает в положении минимум и максимум.

[alexarz]

Никто готовые регуляторы не продает?
