Hi-End усилитель своими руками на базе clone nCore 2_050

[IT-Prof]

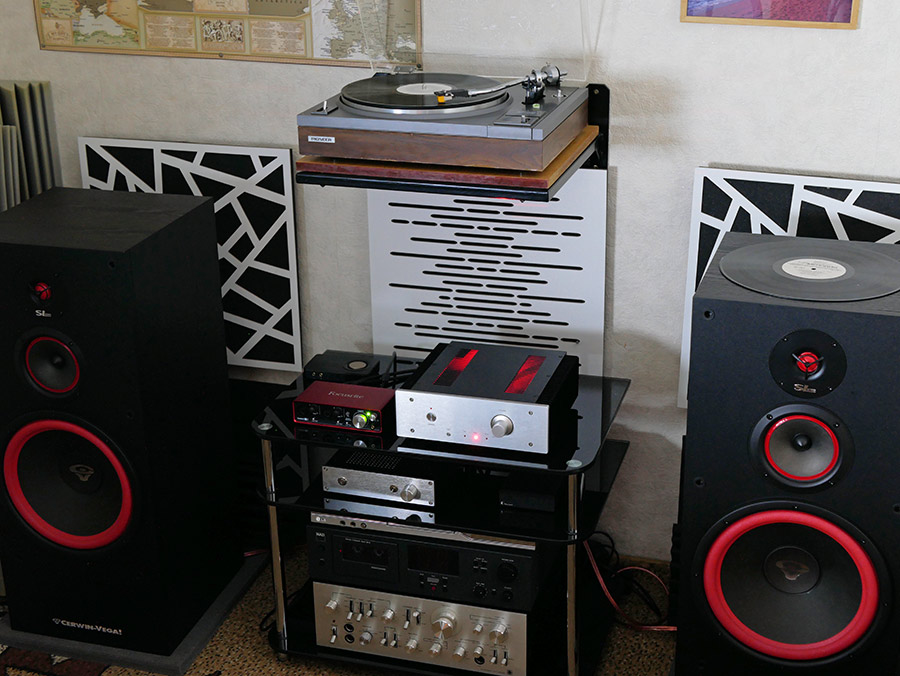

Сегодня пол дня монтировал видео и слушал винил через этот усилитель. Что можно сказать, усилитель не должен вносить изменения в сигнал и тогда ваша музыка зазвучит на любом носителе еще круче.

Красиво получилась подсветка усилителя, а по звуку сейчас тебе расскажут

[MirrorMan]

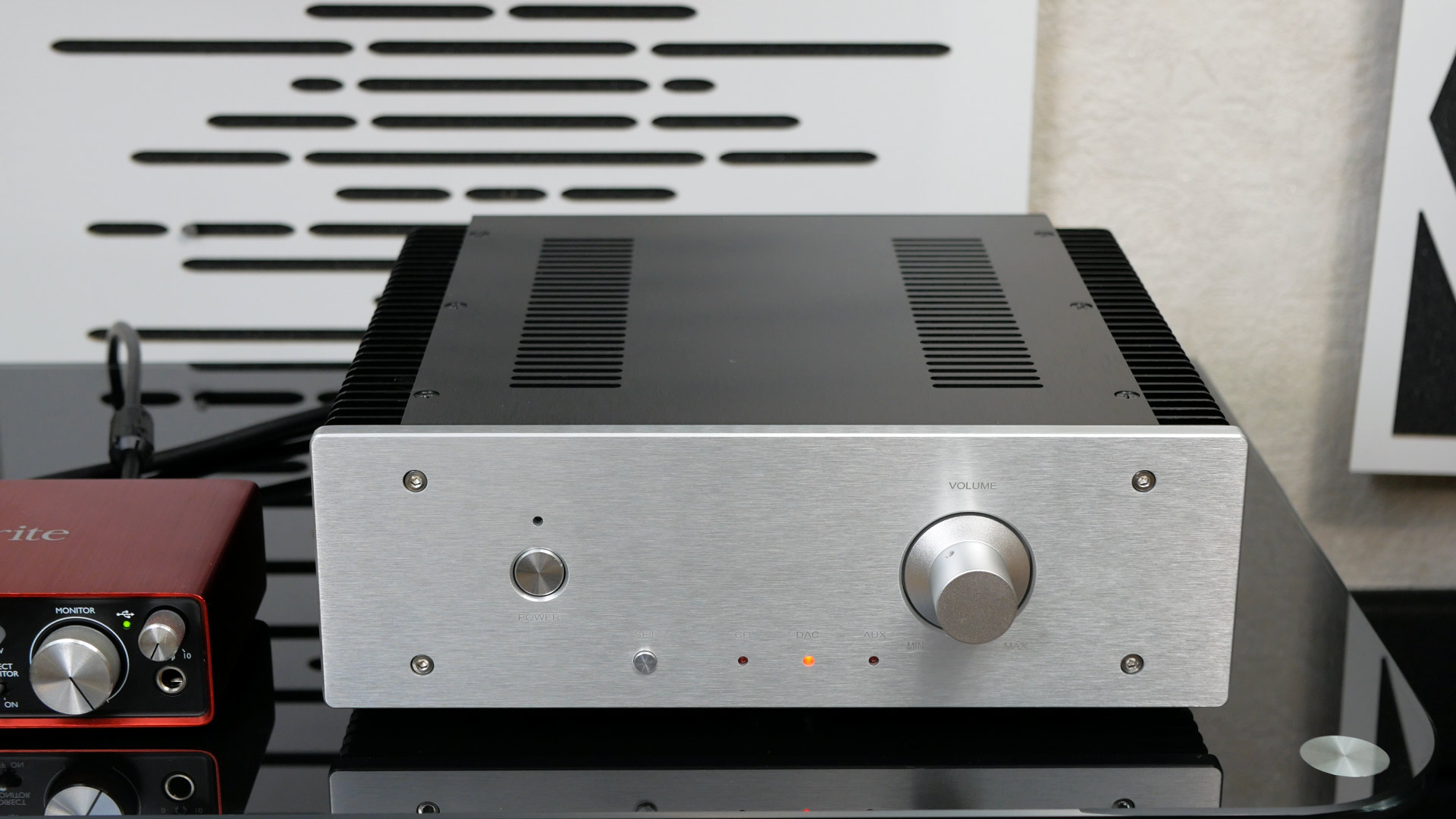

Красиво получилась подсветка усилителя

+1 - в тон диффузоров и вч драйвера

[Alex]

Конденсаторы SAMWHA не подошли хотя они тоже с низким ESR, но шумят сильнее, чем Панасоник. Куплю платку расширения питания и добавлю туда более качественнее конденсаторы. И ещё может добавлю вольтажа по питанию.

[Alex]

Кстати, есть у этого и подобных усилителей такой "недостаток" если качество музыкального файла плохое, то это очень заметно, он не сглаживает недостатки, а даже проявляет их. Касательно пластинок, то все норм, играют отлично нужно еще кассетку включить.

[Alex]

Здесь еще одна проблемка, платы выдают 0.00001 это хорошо... а вот как эту цифру протащить через входные гнезда, провода, реле и регулятор громкости, вот это интересно.
А так же интересно есть ли такие люди, что способны отличить гармоничиские искажаения 0.00065 от 0.00005 или от 0.00175?

[Sous]

Думаю, чувствительность уха заканчивается на пределе КНИ 0,05%. Однако, по совокупности параметров - искажения, интермодуляция, демпфирование, - разрешение слуха, видимо, получше.
И да, упаковать усилитель в корпус, с регуляторами и блоком питания и не потерять ни децибела в параметрах невозможно. Так как чем сложнее устройство, тем больше компромисов

[Alex]

по D-класса Eigentakt от Purifi Audio перенес сюда viewtopic.php?f=52&t=982#p7761

[KiRiK]

Здравствуйте уважаемые.

Не знаю, туда ли я пишу, но надеюсь, вы меня пошлете куда надо.

Могу ли я получить тут консультацию о том, как мне собрать законченный усилитель на базе плат от Юрия? Я пробовал читать что, зачем и почему, но понял что я слишком тупой, мне не хватает знаний, а нюансов очень много. Боюсь что-нибудь испортить.

Расскажу сначала.

Раздобыл я, на халяву, акустику BEHRINGER. А конкретно BEHRINGER Eurolive B1520 и BEHRINGER Eurolive B1800X.
Подвох в том, что от акустики там только сами ящики и динамики. Ни усилителя, ни кроссовера, даже проводов нет.

Так вот, два усилителя лайт-версии я заказал, теперь думаю, зачем как мне собрать это все, чтоб работало и не сгорело при первом включении.

Как мне сделать (или купить) кроссовер для этих колонок, чтобы они были законченным устройством сами по себе?

Как мне сделать законченный усилитель (чтобы он был сам по себе), точнее, что надо купить?

Надеюсь, за вопрос не бьют в нос?

[Alex]

Скоро выходит очень подробное видео, где я собираю усилитель на базе этих плат. В этой теме будет ссылка на ролик.

[Alex]


И так во сколько вам обойдется это удовольствие, если будете собирать, как делел это я:

Платы можно купить лайт версию за 41$, основную за $60 или дождаться третьей версии за $125.
По покупке писать сюда
Для стерео плат нужно 2 шт.

Корпус покупал здесь он комплектуется переключателем входов и кнопкой включения. Цена $95
Блок питания 500 Вт на 48 Вольт покупал здесь цена $28,4
Разъемы на акустику 10 штук здесь $9,98
RCA 20 шт покупал здесь, но сейчас их нет в наличии цена $6,56
Регулятор громкости на 10 кОм здесь $11,19
Плата защиты две штуки здесь $16,37

По запчастям получается около $167 + версия плат на выбор. Можно очень сэкономить($95), если использовать свой корпус.

С платами версии 2_050 весь усилитель получается $287

[Sous]

Отличная работа, Александр!

В связи с ближайшим выходом версии 3 будет немного измененена плата 2_050.
Для снижения температуры будет удален ОУ сервы, и вернутся входные конденсаторы. Скорее всего либо ничикон мьюс BP, либо ничикон FG.
Вместе с этим уменьшится и цена платы 2_052(которая придет на смену 2_050). Ориентировочно 60$.

[Alex]

Спасибо)

[maximf]

Ждет сравнения версий. Хочется услышать результат прослушивания усилителей на младшей и полной версии

[Fed]


И так во сколько вам обойдется это удовольствие, если будете собирать, как делел это я:

С платами версии 2_050 весь усилитель получается $287

Вечер добрый.
Прошу прощения , для понимания если запланировал сделать усилитель для акустики 5.1 , то соответственно нужно будет 6 плат и три платы по питанию. Или как то по другому, подскажите плиз.
По любому буду делать усилитель по Вашему видео( жду Aleks) двухканальный. Но если можно поясните, спс.

[Alex]

На каждый канал по плате, касательно блоков питания зависит, от того какая вам нужна мощность на канал.

[Fed]

Для наращивания емкости и развязки по питанию есть вот такие платы Y разветвителей.
(а так же его половинки)
В каждую можно установить по 2 конденсатора диаметром 18 в плече. + индуктивность на входе и пленка по выходу

Подскажите плиз, а где можно приобрести такую плату. Может есть ссылка. спс.

[Sous]

У меня есть несколько заготовок, иногда собираю по заказу

[Alex]

Видео по усилителю будет где-то через часик

[zigzag]

У меня есть несколько заготовок, иногда собираю по заказу

здраствуйце, а можна ли подлкючиц предварительный усилитель к вашем платам по входу? мне нужен темброблок и для этово и втарой вапрос можна ли какнибуть отправить две платы в грузию nCore 2_050? подключат хачу FX-AUDIO TUBE-03, спасиба заренае на ваш ответ.

[lgedmitry]

Вот бы тоже кино снимать выучиться

[Sous]

У меня есть несколько заготовок, иногда собираю по заказу

здраствуйце, а можна ли подлкючиц предварительный усилитель к вашем платам по входу? мне нужен темброблок и для этово и втарой вапрос можна ли какнибуть отправить две платы в грузию nCore 2_050? подключат хачу FX-AUDIO TUBE-03, спасиба заренае на ваш ответ.

Подключить можно.
2_050 временно сняты с производства. На замену выйдет плата 2.052 со сходими параметрами, но дешевле.
Ориентировочная цена 60.
возобновление выпуска 2_050 отлождено на несколько месяцев.

[Alex]

phpBB [media]

[lgedmitry]

Комментарии под прослушкой интересные

[Alex]

Ага

[Zav00lon]

Ага

Не стеба ради, но шутки для - Хай энд у вас бы получился если бы вы делали по схеме двойного моно. А так Аудиомазахисты вас заклюют...
Кстати, как вариант для следующего усилителя или для переделки. Может попробуете. Очень интересно, как это повлияет на взаимопроникновение каналов. Вроде как двойное моно именно для этого и делают, что бы уменьшить их влияние друг на друга и увеличить стерео эффект. Кстати у вас новая акустика? Может заснимете видео сравнения со старой? Или старой уже нет во владении?

[Alex]

если бы вы делали по схеме двойного моно

Хотелось хороший звук за недорого)) Мне самому интересно двойное моно, я буду делать два отдельных блока левый и правый и по феншую, но пока незнаю когда.

Или старой уже нет во владении?

Старая акускика есть, рядом в комнате, можно попробовать сравнить.

[Alex]

Думаю может никитина в усилок прикрутить...

[Alex]

Ждет сравнения версий. Хочется услышать результат прослушивания усилителей на младшей и полной версии

На прямую в лоб не слушал, но по ощущениям эта лучше.

[Fed]

https://youtu.be/VILOjK-Sw30

Спасибо за видео, и приколы!
Александр, ждал Вашего видео.
Но есть большая просьба, для тех кто не так хорошо разбирается, можно было бы нарисовать блок схемами как и куда подключаются все платы между собой, блок питания, выводыпитания по 15 вольт куда подаются, плата коммутации, платы защиты, регулятор громкости. И просьба на блок схемах каждой платы обозначить номера клем и схематично начертить как коммутируются провода.
Уж извините если это для вас не трудно. Буду очень благодарен, а может и еще кто то такой же как я.
Заранее спасибо.

[Alex]

Думаю будет проще, если вы будете делать и задавать конкретный вопрос, что не получается или что вам не понятно. По платам усилителя есть инструкция что куда подключать, по блокам тоже.
