Усилитель JLH 1969

Аватара пользователя
IT-Prof
Помощник модератора
Сообщения: 756
Стаж: 9 лет 7 месяцев
Репутация: 177

Re: Усилитель JLH

Сообщение IT-Prof »

Alex8220 писал(а): 30 сен 2019, 19:03 Да, видео смотрел и статью читал. Но хотелось бы узнать что получилось у других участников. Например, если транзисторы взять не 15003, а те же 3055, но производства Motorola, Tesla, Tungsram. Есть ли между ними заметная разница на слух? Конденсаторы по емкости понятно, а по производителю? На акустику 8 Ом с добавлением можно не заморачиваться, или повесить еще 2200 мкФ? Или убрать китайский и поставить один на 4700?
Не думаю, что будет разница на слух между разными производителями транзисторов, если они оригинальные, поскольку у них один стандарт. По конденсаторам я бы брал nichicon, но ясное дело настоящие.

По звучанию....мы все разные и по разному воспринимаем звук, Алекс показал куда смотреть, а вы уже прикидывайте дальше и делайте. И у вас все получится.
Аватара пользователя
Валерий
Пользователь
Сообщения: 24
Стаж: 5 лет 11 месяцев
Репутация: 0
Откуда: Ровеньки

Re: Усилитель JLH

Сообщение Валерий »

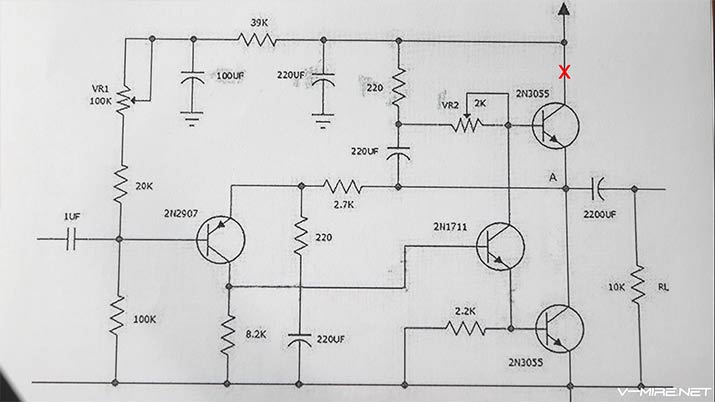

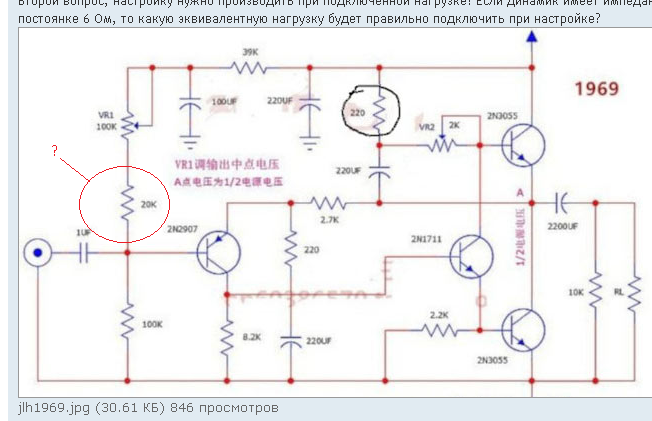

В оригинальной схеме этого резистора нет. У китайцев есть.. необходим ли он ?
Аватара пользователя
Alex
Site Admin
Сообщения: 4064
Стаж: 13 лет 9 месяцев
Репутация: 2597
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель JLH

Сообщение Alex »

Какой резистор?
Аватара пользователя
Валерий
Пользователь
Сообщения: 24
Стаж: 5 лет 11 месяцев
Репутация: 0
Откуда: Ровеньки

Re: Усилитель JLH

Сообщение Валерий »

Почему то вложение не вложилось..
Вложения
Аватара пользователя
Alex
Site Admin
Сообщения: 4064
Стаж: 13 лет 9 месяцев
Репутация: 2597
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель JLH

Сообщение Alex »

Это китайцы защиту сделали :) что бы меньше 20 ком нельзя было накрутить
Аватара пользователя
Moysha80
Почетный пользователь
Сообщения: 152
Стаж: 8 лет 9 месяцев
Репутация: 15
Откуда: Киев

Re: Усилитель JLH

Сообщение Moysha80 »

Говорят, что самый лучший способ монтажа худа это навесной, что скажете? Кто пробовал?
Аватара пользователя
IT-Prof
Помощник модератора
Сообщения: 756
Стаж: 9 лет 7 месяцев
Репутация: 177

Re: Усилитель JLH

Сообщение IT-Prof »

Ну в некотором роде есть свои преимущества, типа нет рядом проходящих дорожек, разных там проникновений сигнала. Раньше много схем делали таким образом. Но как по мне, то грамотно разведанная плата не хуже.
Zav00lon
Почетный пользователь
Сообщения: 138
Стаж: 6 лет 2 месяца
Репутация: 1
Откуда: Франция

Re: Усилитель JLH

Сообщение Zav00lon »

Заказал себе кит набор из китая и блок питания. Теперь сижу на немецком сайте и выбираю комплектющие для замены. Начал с транзисторов - 15003 от ON. Ещё смотрю на конденсаторы. Как советовали поставить на выходе ИБП ферриторое кольцо и емкость. Вопрос по емкости - она должна быть полярной или нет? Т.е. ставить на плюс и на минус? или только в плюсовую линию? Извиняюсь за вопрос, но это мой первый самостоятельный усилитель. И какой посоветуете - из электролитов выбор очень большой.
Ещё вопрос к Алексу, в статье и на видео вы указали что на выходном конденсаторе навесили ещё один пленочный, я так понимаю это был китайский Audiphiller? Ёмкость имеет значение? или поставили тот что был в наличии?
Аватара пользователя
Alex
Site Admin
Сообщения: 4064
Стаж: 13 лет 9 месяцев
Репутация: 2597
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель JLH

Сообщение Alex »

Я на входе цеплял пленочный красненький :) по графику ачх видно, что увеличение емкости входного конденсатора не очень влияет на звук. А на выходном я в параллель 2200mf поставил на 4700 mf и таким образом выровнял АЧХ. После феррита ставьте неполярный около 0,047. По производителю конденсаторов, лучше брать известные фирмы и покупать у проверенных продавцов. Или хотяб их замерять по характеристикам на соответствие.
Аватара пользователя
Alex
Site Admin
Сообщения: 4064
Стаж: 13 лет 9 месяцев
Репутация: 2597
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель JLH

Сообщение Alex »

Да, ветка разрастается, у Худа второе дыхание открылось)
Alex8220
Почетный пользователь
Сообщения: 85
Стаж: 5 лет 11 месяцев
Репутация: 3
Откуда: Воронеж

Re: Усилитель JLH

Сообщение Alex8220 »

Приехала вторая пара плат, послушал - какого-то существенного расхождения в звуке по сравнению с первой парой не слышу, но буду еще проверять. Поставил параллельно на выходной конденсатор еще один на 2200, на акустике 8 Ом на слух разницы мало. Жду оригинальные тунгсрамы 2N3055, попробую еще их поставить.
Аватара пользователя
Alex
Site Admin
Сообщения: 4064
Стаж: 13 лет 9 месяцев
Репутация: 2597
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель JLH

Сообщение Alex »

На 8 ом 2200 уже нормально ;)
Это для 4 Ом маловато.
Zav00lon
Почетный пользователь
Сообщения: 138
Стаж: 6 лет 2 месяца
Репутация: 1
Откуда: Франция

Re: Усилитель JLH

Сообщение Zav00lon »

Я так понимаю ставить два конденсатора не обязательно? в смысле 2200 + 4700, можно и один приличной емкости. И на выходе он полярный? Хочу взять себе качественные электролиты, скажем от Panasonic или Jamicon. И ещё по вольтажу - 25 - 40 достаточно? или нужно выше? у Худа в основном 40В на схеме.
Аватара пользователя
Alex
Site Admin
Сообщения: 4064
Стаж: 13 лет 9 месяцев
Репутация: 2597
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель JLH

Сообщение Alex »

Да, полярный. Можно один, просто у двух будет меньше сопротивление. Ставить нужно таким вольтажом , как питание вашего усилителя. Это с запасом, на нем будет половина этого напряжения.
rudy
Пользователь
Сообщения: 25
Стаж: 6 лет 2 месяца
Репутация: 0
Откуда: Пермь

Re: Усилитель JLH

Сообщение rudy »

В оригинальной рекомендации к схеме указано, что нужно менять резисторы и конденсаторы в зависимости от подключаемой акустики. А в китайской версии, я так понимаю все остается как есть??? , кроме напряжения питания (18 В для 4 Ом) и рекомендованные автором статьи и видео значения входного и выходного конденсаторов. Возможно, вопрос уже был - если что извините, не увидел)))
Аватара пользователя
Alex
Site Admin
Сообщения: 4064
Стаж: 13 лет 9 месяцев
Репутация: 2597
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель JLH

Сообщение Alex »

В китайской версии мы меняем/подстраиваем R2(ток покоя), R1 (половина напряжения питания) и выходной конденсатор.
rudy
Пользователь
Сообщения: 25
Стаж: 6 лет 2 месяца
Репутация: 0
Откуда: Пермь

Re: Усилитель JLH

Сообщение rudy »

Спасибо ;) Вполне логично китайцы придумали)
Аватара пользователя
Alex
Site Admin
Сообщения: 4064
Стаж: 13 лет 9 месяцев
Репутация: 2597
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель JLH

Сообщение Alex »

Немного упростили и ещё добавили 2 резистора, один последовательно с R1, что бы не смогли накрутить в ноль :) и второй параллельно выходу, наверно, что бы не было сильного щелчка при включении.
Аватара пользователя
Валерий
Пользователь
Сообщения: 24
Стаж: 5 лет 11 месяцев
Репутация: 0
Откуда: Ровеньки

Re: Усилитель JLH

Сообщение Валерий »

Всем Привет! Что за производитель? Кто знает?
Аватара пользователя
Alex
Site Admin
Сообщения: 4064
Стаж: 13 лет 9 месяцев
Репутация: 2597
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель JLH

Сообщение Alex »

Не в курсе, но если их много, одним можно пожертвовать и глянуть на кристалл.
Lektor
Ветеран движения
Сообщения: 1927
Стаж: 6 лет 7 месяцев
Репутация: 115
Откуда: Александрия, Украина

Re: Усилитель JLH

Сообщение Lektor »

1990!!!! - Китайцев тогда еще не было :lol:
Аватара пользователя
Валерий
Пользователь
Сообщения: 24
Стаж: 5 лет 11 месяцев
Репутация: 0
Откуда: Ровеньки

Re: Усилитель JLH

Сообщение Валерий »

Alex писал(а): 09 окт 2019, 12:05 Не в курсе, но если их много, одним можно пожертвовать и глянуть на кристалл.
Их 5 штук.
4 в УНЧ.
1- как ЗИП.
Жалко резать... ((

Ладно - ещё порою инет
Аватара пользователя
Alex
Site Admin
Сообщения: 4064
Стаж: 13 лет 9 месяцев
Репутация: 2597
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель JLH

Сообщение Alex »

Да, если мало то жалко..
Аватара пользователя
IT-Prof
Помощник модератора
Сообщения: 756
Стаж: 9 лет 7 месяцев
Репутация: 177

Re: Усилитель JLH

Сообщение IT-Prof »

Судя по виду это оригинал, а покажите фото со всех сторон. И где его купили тоже важно
Аватара пользователя
Валерий
Пользователь
Сообщения: 24
Стаж: 5 лет 11 месяцев
Репутация: 0
Откуда: Ровеньки

Re: Усилитель JLH

Сообщение Валерий »

IT-Prof писал(а): 09 окт 2019, 13:38 Судя по виду это оригинал, а покажите фото со всех сторон. И где его купили тоже важно
Фото выложу вечером .. Я их не покупал. В 90е работал на одном из филиалов телезавода "Фотон". У нас на участке настройки блоков цветности стояли венгерские вобуляционные индикаторы что то типа монохромных мониторов. После списания некоторые пошли на разборку. Эти транзисторы оттуда.
Аватара пользователя
Валерий
Пользователь
Сообщения: 24
Стаж: 5 лет 11 месяцев
Репутация: 0
Откуда: Ровеньки

Re: Усилитель JLH

Сообщение Валерий »

Alex писал(а): 09 окт 2019, 13:36 Да, если мало то жалко..
Есть правда ещё три, но разнобой по фирмам .. Одинаковых всего 5
Lektor
Ветеран движения
Сообщения: 1927
Стаж: 6 лет 7 месяцев
Репутация: 115
Откуда: Александрия, Украина

Re: Усилитель JLH

Сообщение Lektor »

Если вытащили с приборов, то это точно оригиналы. В любом случае надо ставить и слушать.
Аватара пользователя
Валерий
Пользователь
Сообщения: 24
Стаж: 5 лет 11 месяцев
Репутация: 0
Откуда: Ровеньки

Re: Усилитель JLH

Сообщение Валерий »

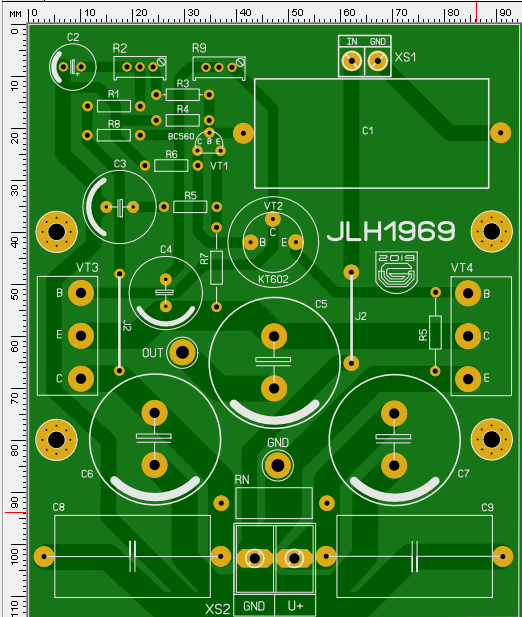

Набросал плату. Радиатор от силового тиристора - поэтому не стандартное крепление.

jlh 2.png
jlh 2.png (93.5 КБ) 2689 просмотров
Аватара пользователя
Валерий
Пользователь
Сообщения: 24
Стаж: 5 лет 11 месяцев
Репутация: 0
Откуда: Ровеньки

Re: Усилитель JLH

Сообщение Валерий »

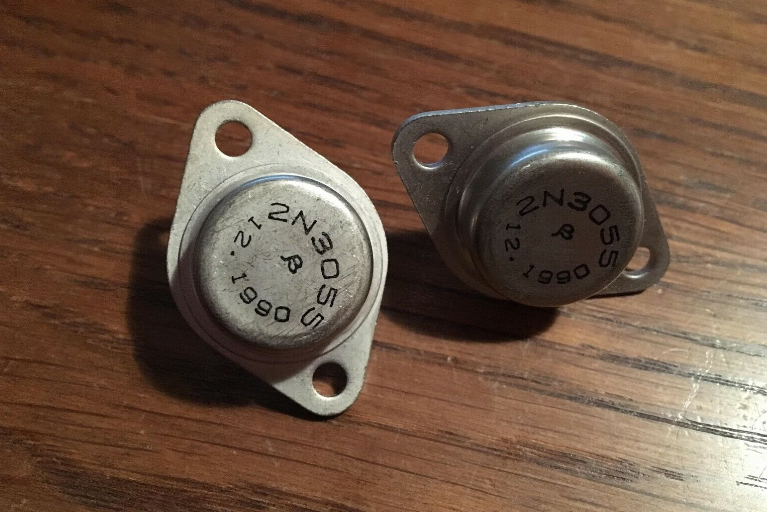

По транзисторам выяснил что это - Фирма Baneasa transistor Under Motorola License..(Транзистор Baneasa по лицензии Motorola..)
Сделаны в Румынии..
Аватара пользователя
Canny
Постоянный житель
Сообщения: 435
Стаж: 9 лет 7 месяцев
Репутация: 77
Откуда: Ukraine
Аудио система: ICEpower ICE125ASX2

Re: Усилитель JLH

Сообщение Canny »

Валерий писал(а): 09 окт 2019, 14:46Набросал плату. Радиатор от силового тиристора - поэтому не стандартное крепление.
Отлично и под входной места достаточно.
