Hi-End усилитель своими руками на базе clone nCore 2_050

[makstex]

На БП, который рекомендовал Алекс, есть два питания. +-48В и +-15В. Используете его.

На плате защиты обычная "кренка" стоит, допустимое напряжение до 18в, просто подключите, если не стартанёт, поменяйте полярность.

[Артём]

На БП, который рекомендовал Алекс, есть два питания. +-48В и +-15В. Используете его.

На плате защиты обычная "кренка" стоит, допустимое напряжение до 18в, просто подключите, если не стартанёт, поменяйте полярность.

Небольшой нюанс. Вопрос был не про платы защиты, а про питание платы селектора входов, но суть та же )

[Larry]

То есть постоянное питание не проблема, даже если на плате написано AC? Я просто не настоящий сварщик

[lgedmitry]

То есть постоянное питание не проблема, даже если на плате написано AC? Я просто не настоящий сварщик

Если это питание гальванически не связано с остальной схемой - то не проблема совсем. А если связано - то надо смотреть на конкретный случай

[Larry]

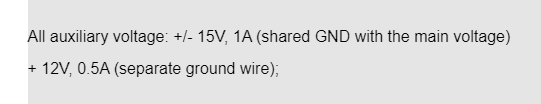

У БП есть отдельный выход +15V со "своей" землей. Это считается?

[lgedmitry]

У БП есть отдельный выход +15V со "своей" землей. Это считается?

Ну если эта земля чисто в воздухе болтается - то конечно считается, и всё пойдёт по плану

[Larry]


+12V оказывается. Наверно так и есть - болтается.

[Sous]

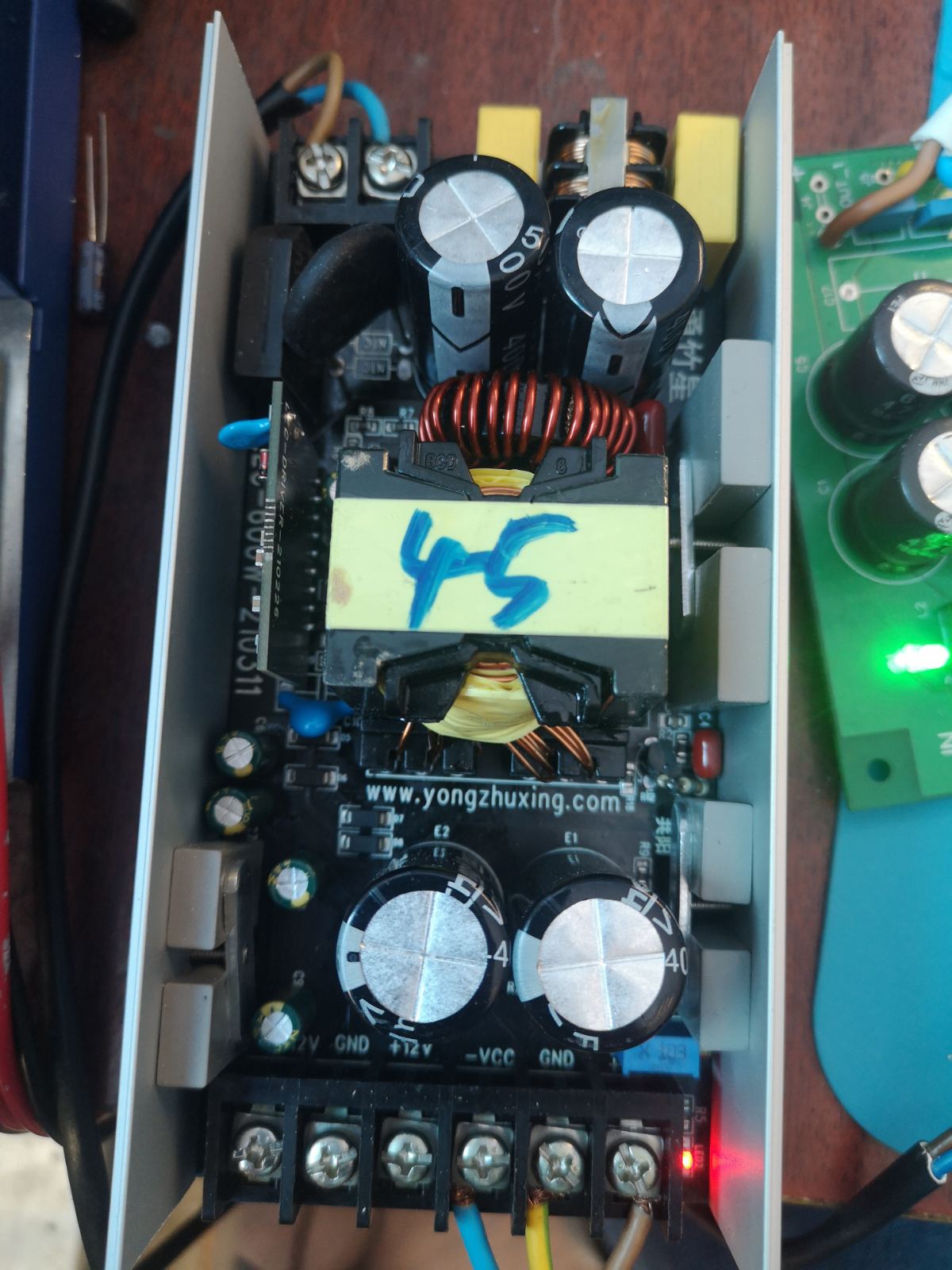

Вот такой блок приехал.
отличается стабилизированным выходом +/-12В и мостовым выпрямителем для этого вспомогательного выхода.



Burst mode работает вплоть до 30Вт

[mwebmaster]

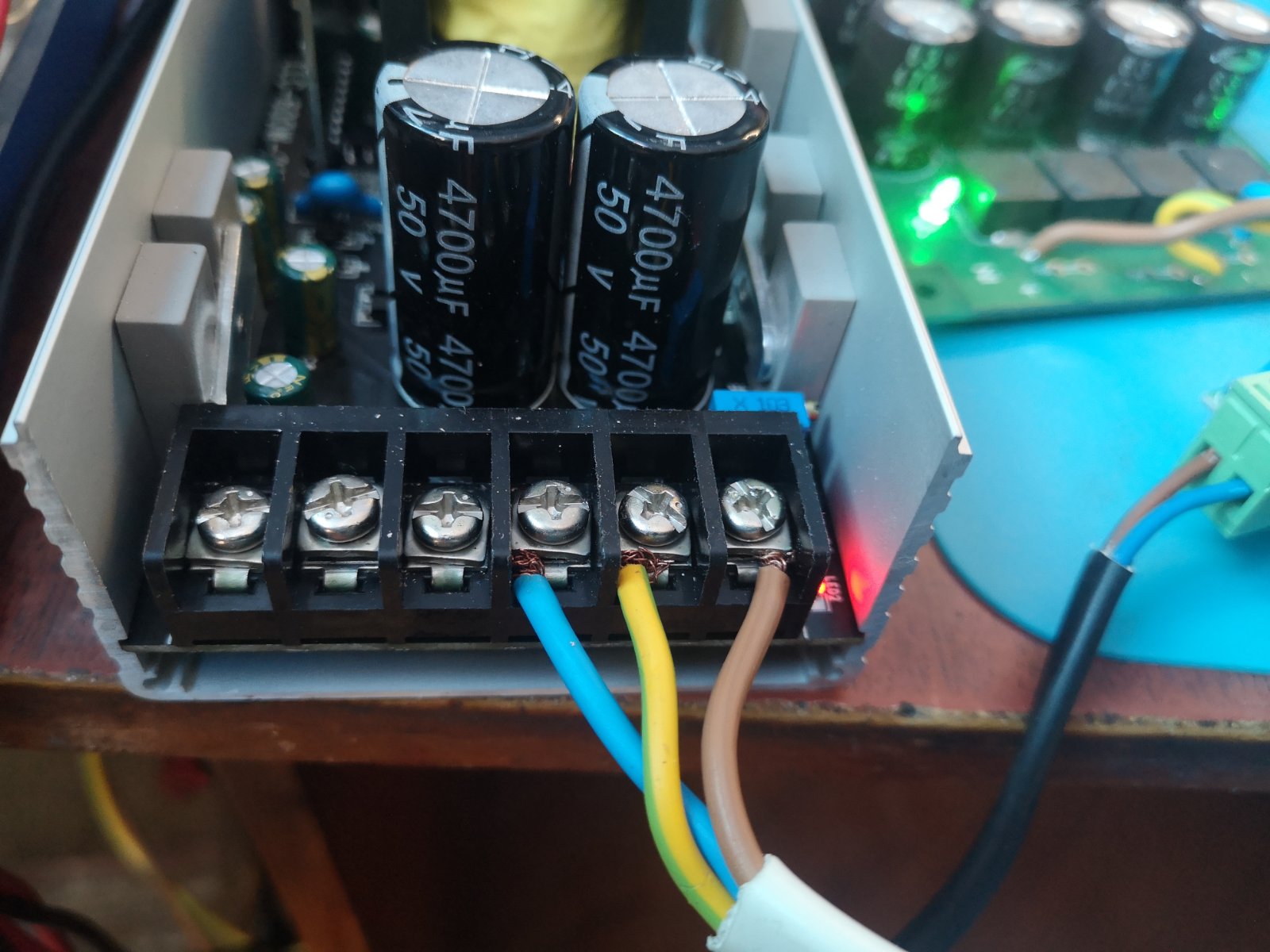

Я кроме рекомендованных БП ещё такой заказывал на 50 вольт
https://www.aliexpress.com/item/1005001 ... c4db7U5Fw
С виду трансформатор помощнее.
Ещё профит в том что высота 40mm.
Пульсации не смотрел пока, надо стенд с нагрузкой собирать.
Поставил с 2-мя платами лайт версии через пару 4700 мкф конденсаторов - всё хорошо работает.

[mwebmaster]

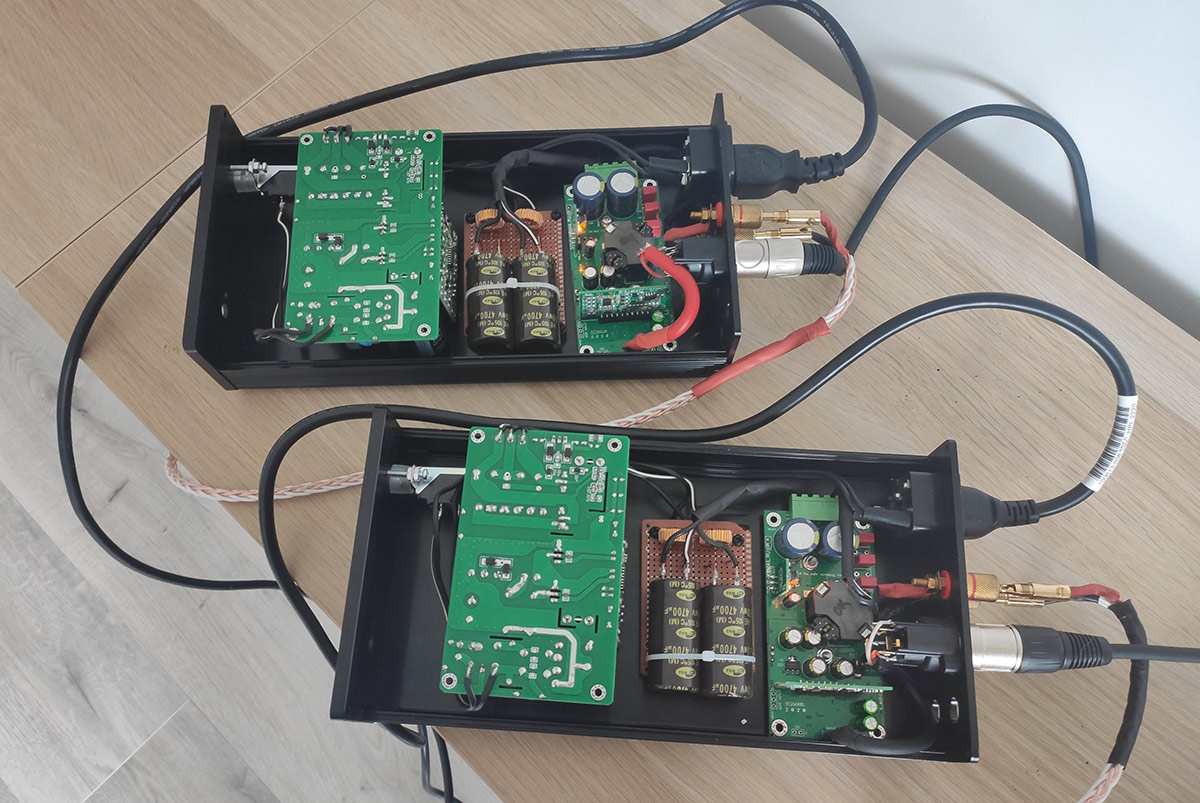

Собрал моноблоки на 0.52 в таких корпусах
https://www.aliexpress.com/item/2031092 ... c4db7U5Fw
Довольно бюджетно получилось.
БП как Юрий советовал GHXAMP.
Пришлось закрепить за радиатор, на стойках не входят по высоте )
Фильтры пока слепил из того что было, буду платы позже заказывать под другие кондёры и дросселя.
Громкость регулируется через DAC или внешний РГ.
Звучит всё хорошо.
Юрию спасибо за труд и отличную конструкцию!


P.S.
AC вот такие: http://www.seas.no/index.php?option=com ... cle&id=380

[kovrigger]

Собрал моноблоки на 0.52 в таких корпусах
P.S.
AC вот такие: http://www.seas.no/index.php?option=com ... cle&id=380

Вопрос по сечению проводов от LC-фильтра к выходным разьемам и сечению провода дросселей в LC-фильтре. Есть подозрение, что они тонкие.
И защиты АС нет похоже (пятерку не поставят за такую сборку))

По AC DIY KIT - где заказывали и сколько обошелся с деливери, если не секрет? Интересуюсь DIY проектами акустики, но в Украину везти их пока очень накладно - что из Китая что из США - доставка дороже самого кита выходит.

[mwebmaster]

Вопрос по сечению проводов от LC-фильтра к выходным разьемам и сечению провода дросселей в LC-фильтре. Есть подозрение, что они тонкие.
И защиты АС нет похоже (пятерку не поставят за такую сборку))

По AC DIY KIT - где заказывали и сколько обошелся с деливери, если не секрет? Интересуюсь DIY проектами акустики, но в Украину везти их пока очень накладно - что из Китая что из США - доставка дороже самого кита выходит.

На пятёрку не претендую, делаю для себя )
Поскольку автор конструкции считает встроенную защиту адекватной, зачем я буду проявлять свой делитантизм навешиванием ненужных причиндалов на УМ?
Вы разве не в курсе распространенного мнения о том, что защита на реле портит звук? Это же уже не hi end получается с защитой!
Если серьёзно, покажите мне где защита на усилителях D class Hypex и Purify? Или хотя бы бы на усилителях использующих чипы TPA ?
Я никого не агитирую, мое персональное мнение в том что эти модули можно использовать без зашиты АС.
Если кто сомневается, ставьте защиту на здоровье - кто я такой чтобы вас осуждать?

Дроссели которые я использовал заявлены на ток до 4А. Сечение мне тоже показалось маловато, возможно будет лучше поставить пару параллельно. Пока пускай так поработает, чуть позже закажу платы под 10-ти амперные чтобы закрыть вопрос с запасом )

Юрий в своем "разветвителе" питания тоже дроссели 4-х амперные использует насколько я понимаю, правда в smd копрусах.
Я то спокоен, так как живу за городом, в доме с неплохой звукоизоляцией. Музыку слушаю не сильно громко.
Как вы думаете, какой ток протекает по этим элементам, если музыка через усилитель звучит со средним уровнем 60-70db и пиковым уровнем в 80-90 db на 8-ми омных АС с чувствительностью 85dB?

Должен заметить, что ёмкость конденсаторов в моём фильтре наверно избыточная, я после замеров скорее всего уменьшу их до 2200-2700 мкФ. Или на 4-ре по 1000 мкФ.

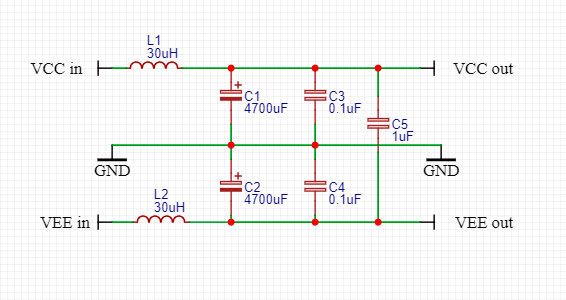

Поскольку в личке спрашивают за схему LC фильтра приведу её тут:
Сам фильтр опциональный. Можно в минимальном варианте использовать только конденсаторы С1 С2. Я бы не рекомендовал ставить их большой ёмкости, особенно без дросселя. Даже 4700 это перебор. Могут возникнуть разного рода неприятности, например импульсный БП не сможет запуститься. Конденсаторы естественно должны быть использованы на постоянное напряжение не меньше питающего УМ.
Дросселя использовать не обязательно, но желательно.
Шунтирующие конденсаторы С3, С5 и С4 в идеале лучше поставить хорошие плёночные, но работать будет и без них )

Соответственно если у вас 2 БП то, имеет смысл поставить 2 таких фильтра.

Если есть желание ещё больше улучшить фильтрующие свойства, можно добавить мощные резисторы небольшого номинала последовательно с дросселем или на выходе, чтобы получилось LRC или LCR звено. Скорее всего это будет избыточная мера, так как на сопротивлении резистора упадёт наше дорогое напряжение. А у усилителя Юрия и так достаточно большой PSRR (коэффициент подавления пульсаций питающего напряжения).


P.S.
По поводу АС наверное offtopic поэтому отвечу вот тут :
viewtopic.php?f=53&t=1088

[ms142]

Юрий в своем "разветвителе" питания тоже дроссели 4-х амперные использует насколько я понимаю, правда в smd копрусах.

Нет.

[VladimirG]

Кстати, Юрий выложил новое видео.

https://www.youtube.com/watch?v=XUG-xRwrjgk

[vikfvm]

Поскольку автор конструкции считает встроенную защиту адекватной, зачем я буду проявлять свой делитантизм навешиванием ненужных причиндалов на УМ?
Вы разве не в курсе распространенного мнения о том, что защита на реле портит звук? Это же уже не hi end получается с защитой!

Блажен кто верует. У вас твердая уверенность, что защита сработает, если выйдет из строя какой-либо элемент схемы? Например отвечающий за саму эту защиту? Я уже писал на форуме, что в моём варианте клона например вышла из строя сама микросхема IRS20957S и диод в обвязке. При этом на выход пошло 37 Вольт постоянки. Если бы не установленная мною защита....

[Dysindich]

Да, и кстати, что-то я не разглядел в авторских текстах серьезной уверенности в интегрированной защите, даже , наоборот, есть вполне здравые рассуждения в пользу установки независимого болока защиты. Блок , этот, вполне может быть и твердотельным (без применения механических релюшек).

[Alex]

Защита нужна однозначно, по поводу "портит звук", если реле нормальные, то не будет портить ниче.

[RomanTLT]

Защита нужна однозначно, по поводу "портит звук", если реле нормальные, то не будет портить ниче.

Добрый день,
Я тоже полность согласен, что дополнительная защита колонок нужна, особенно на усилителях такой большой мощьности.
и ранее был уверен, что хорошее механическое реле - не вносит ни каких помех, однако кроме самой реле есть еще модуль "мониторинга" который управляет этим реле - и вот тут как раз собака и порылась

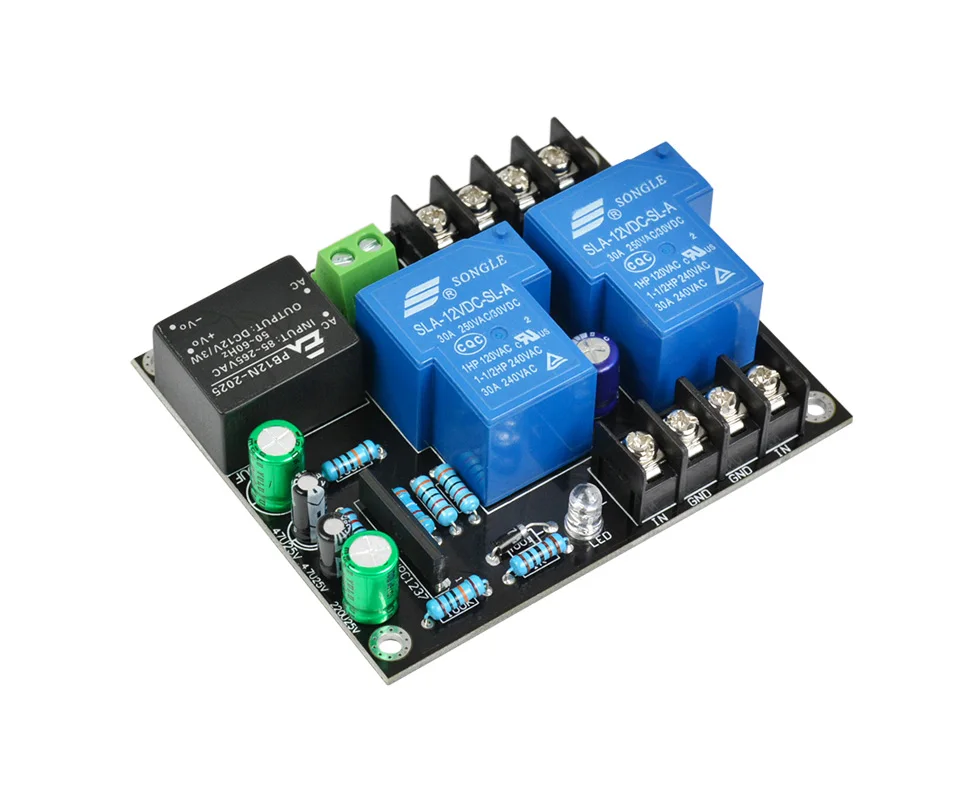

Я купил вот такую плату защиты
https://aliexpress.ru/item/32857087547.html

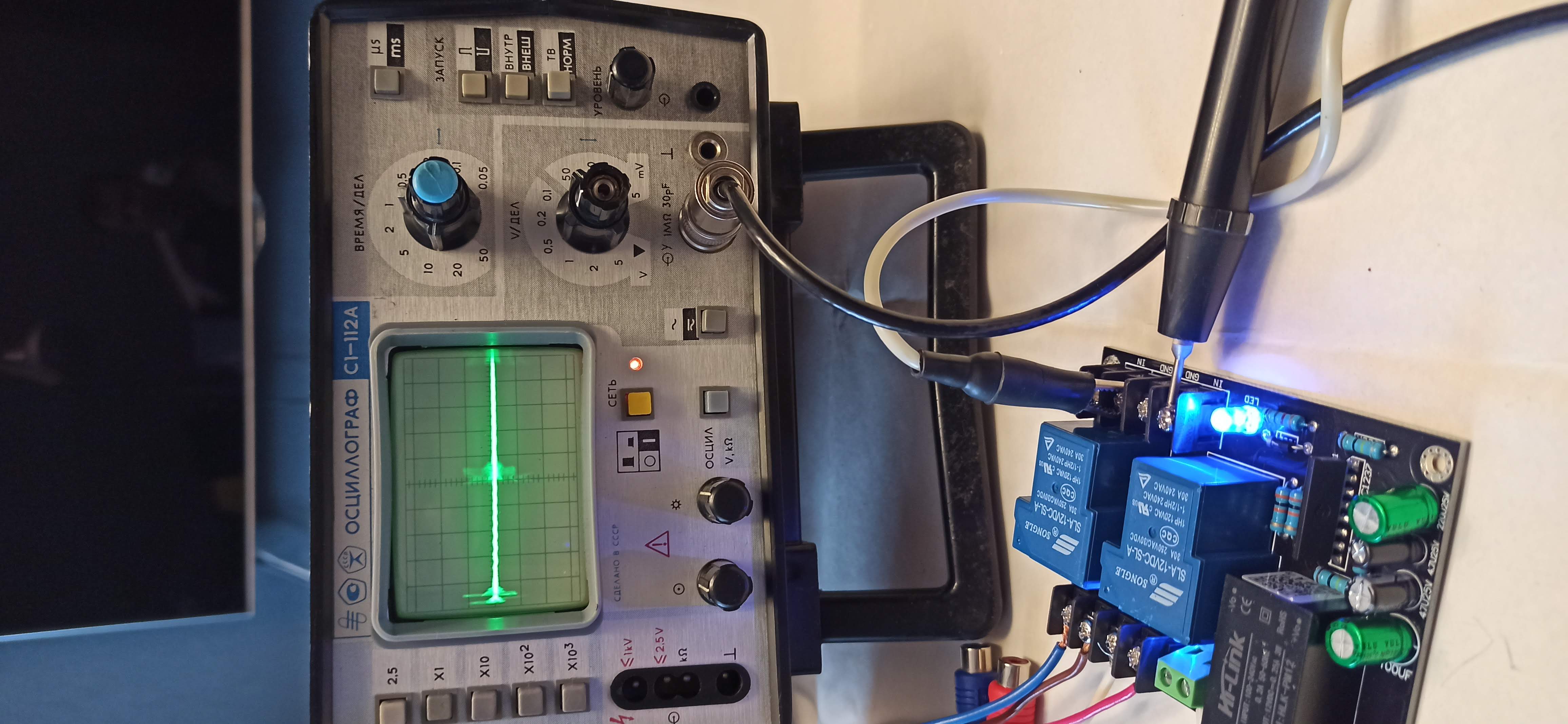

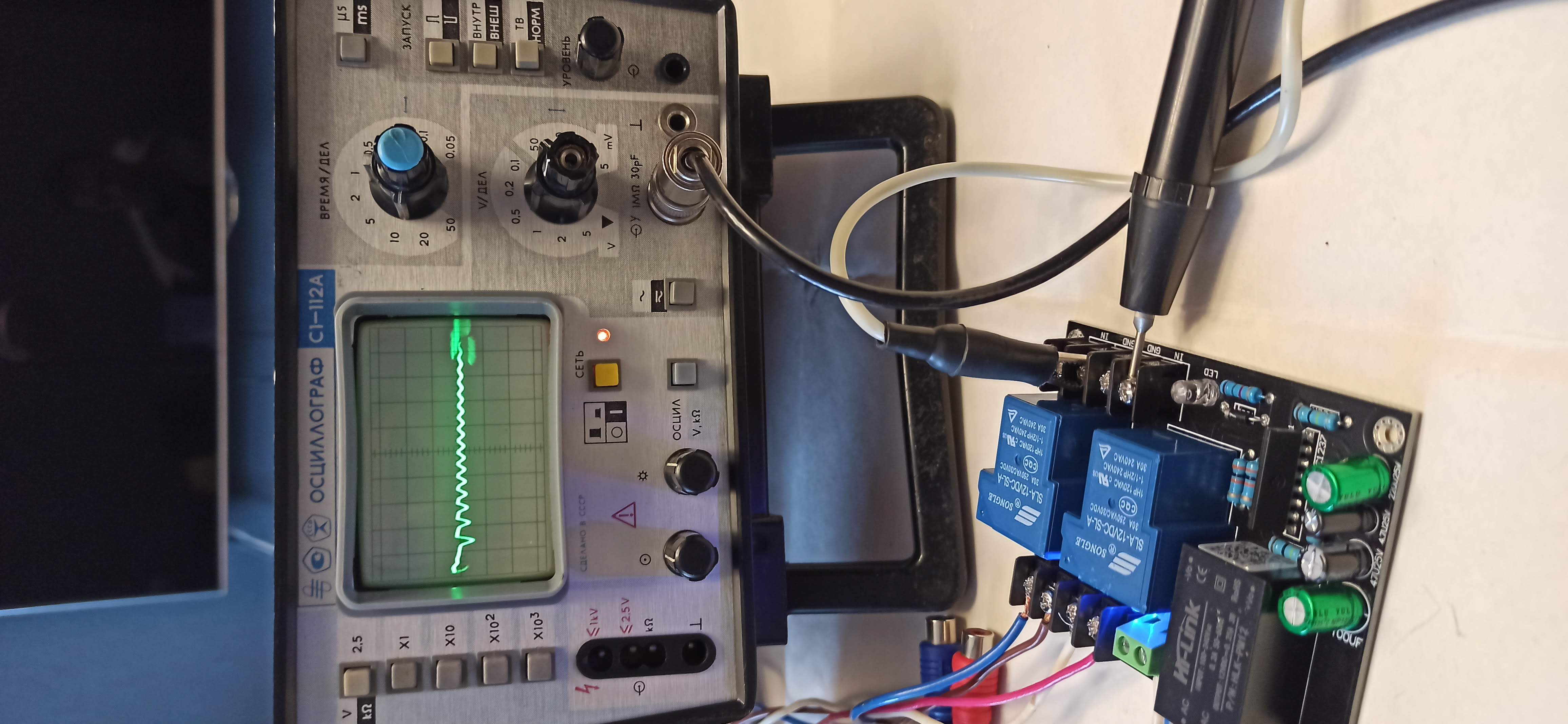

и вот что на входе/выходе этой платы (1 клетка 50mV и 10 microsec), нагрузка 2 колонки по 4 Ом
хотя ухом прислонился - вроде не слышно .... но все же...



[Dysindich]

Ну, не томите... Что мы должны разглядеть на экране ослика? Мы должны, ужаснуться, остаться равнодушными, или, что-то третье?
(кстати, у меня, такой же блок защиты, но реле, я поменял на те, которые и должны быть по схеме)

[V63s]

В 2015 году я приобрел Topping tp22, через год начал хрипеть один канал. Причина - окисление контактов реле. Разобрал, почистил, через 5 месяцев то же с другим каналом. Появилоаь желание вообще удалить реле, у TP2050 нет таких хлопков при включении и выключении.

[Dysindich]

Схема защиты акустики, не только (и не столько) для устранения хлопков при включении-выключении...

[RomanTLT]

Ну, не томите... Что мы должны разглядеть на экране ослика? Мы должны, ужаснуться, остаться равнодушными, или, что-то третье?
(кстати, у меня, такой же блок защиты, но реле, я поменял на те, которые и должны быть по схеме)

да неожиданные всплески по 0.1 Вольта каждые 50 мксек (что эквивалентно 20кГц) - мне кажется очень близко к слуховому диапазону - что скорее всего как то негативно повлияет на музыку .... но замерить АЧХ и искожения не могу - нет оборудования, вот и обращаюсь к экперам - может это просто моя паника от незнания - и все будет хорошо

[RomanTLT]

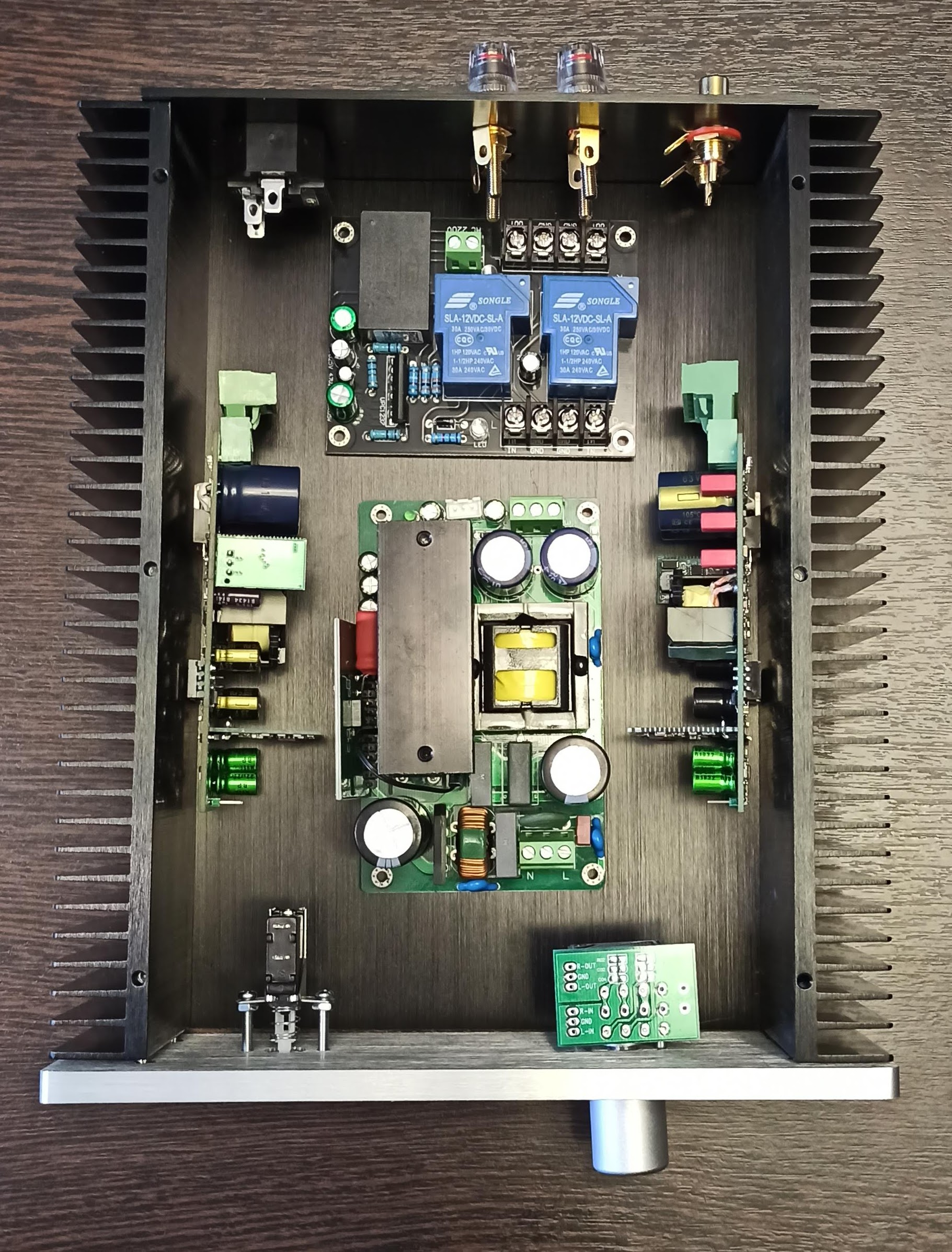

Добрый день, всем

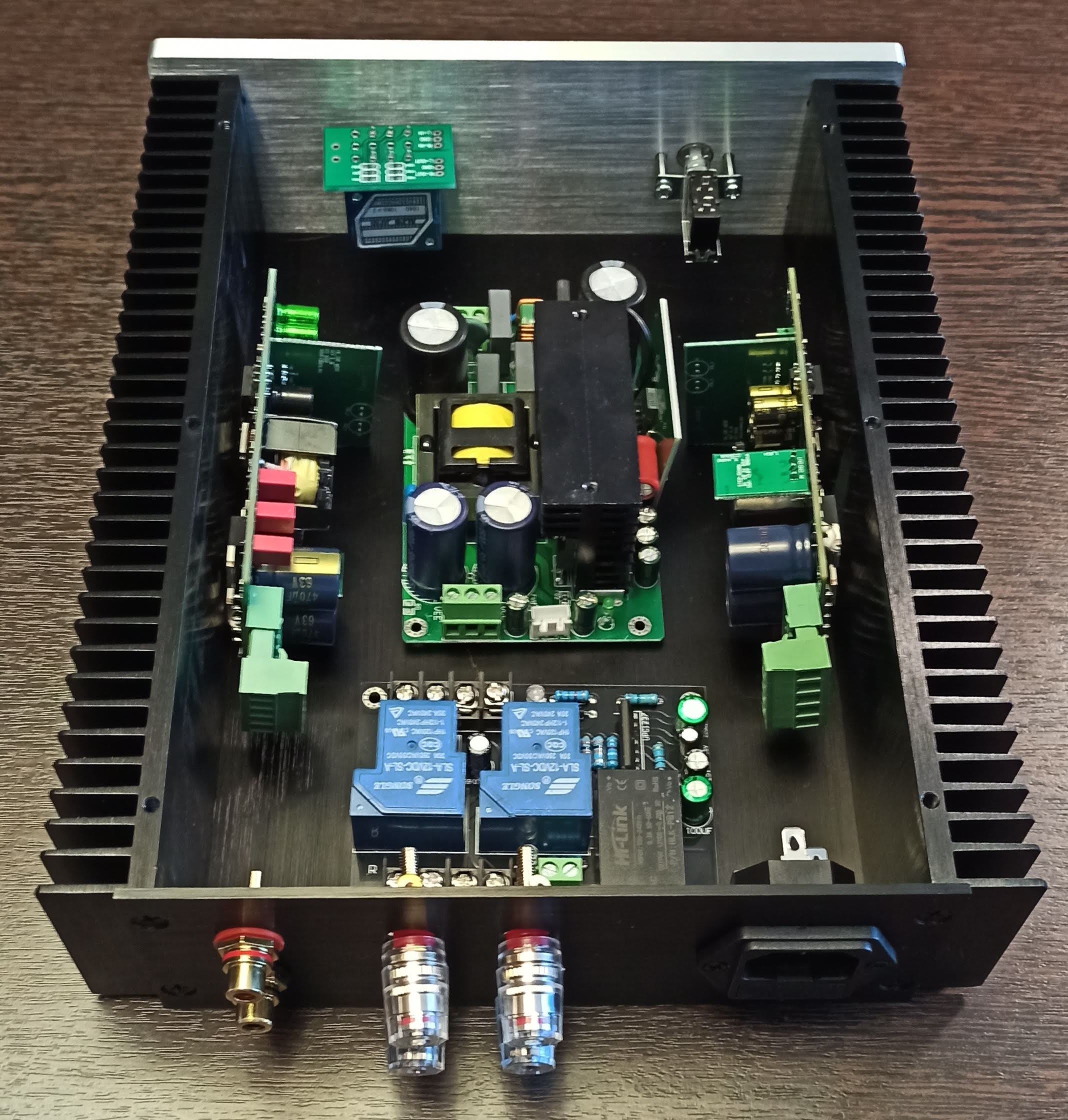

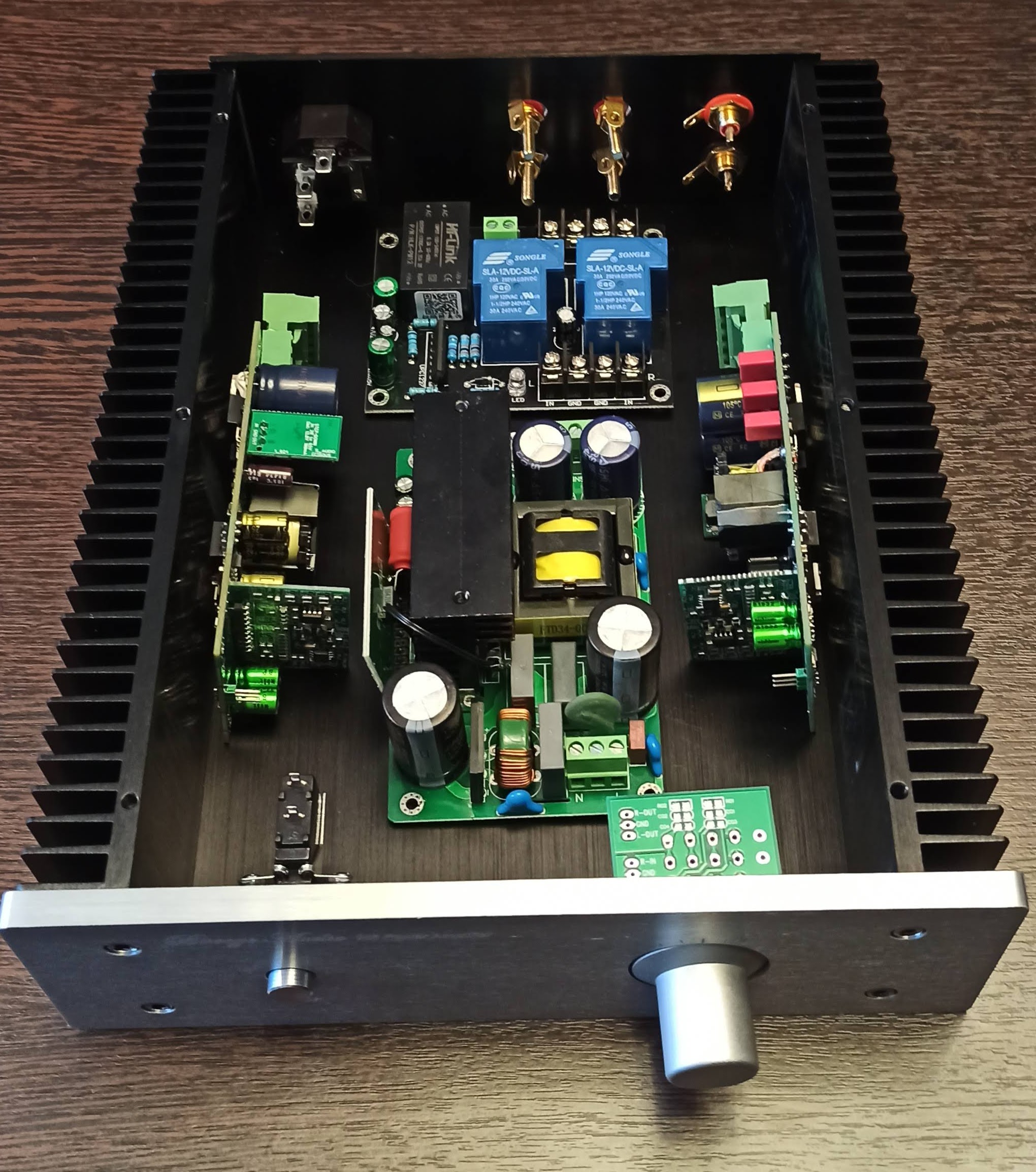

Вот получил наконец корпус для усилителя, планирую компановку.
Подскажите, может я чего то неучитываю, и есть более оптимальный вариант размещения.
названия модулей не пишу, думаю они узнаваемы сами по себе




[лысый]

Вот получил наконец корпус для усилителя, планирую компановку.
Подскажите, может я чего то неучитываю, и есть более оптимальный вариант размещения.

Ты не учитываешь, что дело не в расположении плат, а в соединениях между ними.

[kovrigger]

Вот получил наконец корпус для усилителя, планирую компановку.
Подскажите, может я чего то неучитываю, и есть более оптимальный вариант размещения.

Ты не учитываешь, что дело не в расположении плат, а в соединениях между ними.

А по-моему и в том и в том. Кто смотрел видео Алекса - у него РГ поставлен максимально близко к задней стенке, а потом через удлинитель соединен с пустышкой-крутилкой. Тем самым минимизирована длина входного провода, что наверняка позитивно сказалось на минимизации помех на входе.

Мне кажется, оптимальнее будет размещать платы усилителя входным разьемом ближе к задней стенке (там же где входы RCA (тюльпанов), там же по возможности размещать РГ как у Алекса. Выходные и силовые кабели тогда будут в обратной стороне - ближе к лицевой панели, оттуда их прийдется поворачивать взад к выходным клеммам, но тут только 2 варианта похоже. Было фото - человек сделал радиатор внутри корпуса и расположил его остроумно - всередине поперек, сделав его экраном к БП, причем обе платы усилителей, как я помню, разместились на одном широком радиаторе.

[Артём]

Добрый день, всем

Вот получил наконец корпус для усилителя, планирую компановку.
Подскажите, может я чего то неучитываю, и есть более оптимальный вариант размещения.
названия модулей не пишу, думаю они узнаваемы сами по себе
...

Добрый день!

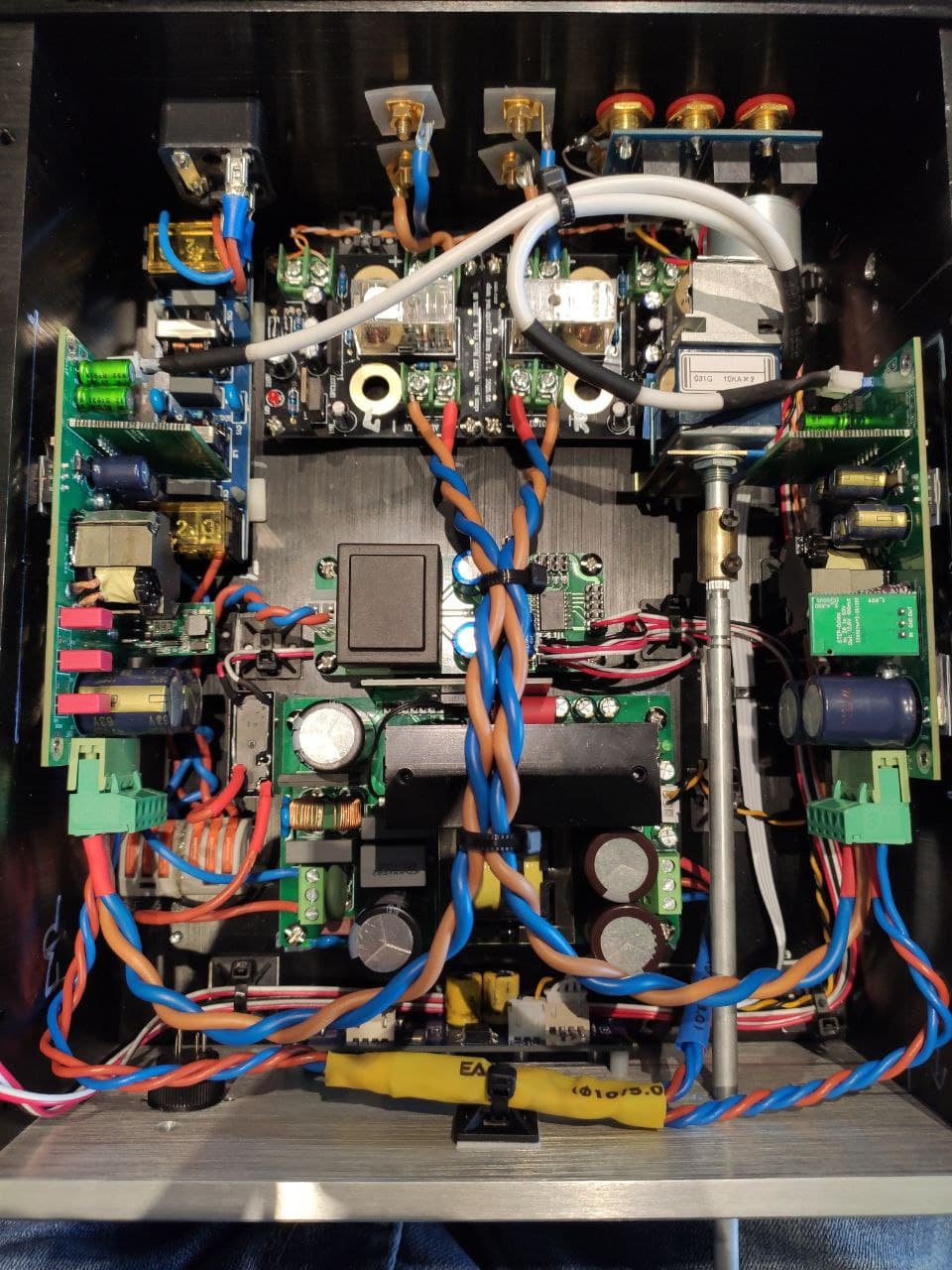

Попробуйте перенести РГ максимально близко к входным клеммам.
Например так

[kovrigger]

Да, именно этот вариант я буду скорее всего у себя реализовывать. Только у меня доп. ништяков меньше (типа моторизованного РГ на фото и на входе еще сетевой фильтр похоже для уменьшения помех). Еще не понял как правильно запитать платы защиты АС от моего штатного БП, у которого есть +-15В постоянки, а на плате защиты написано - 12-18В переменки((

[VladimirG]

Хорошо бы выключатель питания (220 В) расположить на задней панели , чтобы не тащить провода на переднюю панель через весь корпус и, следовательно, уменьшить наводки 50 Гц с гармониками.

[VladimirG]

Еще неплохо было бы поместить блок(и) питания в заземленную коробочку или отделить стенкой, а напряжения на усилители вывести через проходные конденсаторы или пи-фильтры, хотя, если без наворотов, то провода можно провести просто через дырки в стенке

[Артём]

Да, именно этот вариант я буду скорее всего у себя реализовывать. Только у меня доп. ништяков меньше (типа моторизованного РГ на фото и на входе еще сетевой фильтр похоже для уменьшения помех). Еще не понял как правильно запитать платы защиты АС от моего штатного БП, у которого есть +-15В постоянки, а на плате защиты написано - 12-18В переменки((

Для своих я использовал +-15В с БП. Там только полярность надо правильно учесть (при однй полярности работает/при другой нет). Питание на плату селектора входов оттуда же.
