Усилитель JLH 1969

[Alex]

Ясно. Смотрю на али защиту по типу такой:
https://ru.aliexpress.com/item/40001845 ... 2e0eCiPSuw
но у всех питание переменка, тогда как на ИБП, ссылку на который я давал чуть раньше, есть доп.питалово 15в но постоянка. Какую защиту тогда выбрать?

можно подать постоянку на защиту

[Alex8220]

Нашел у себя компактный импульсник на 100вт с переменкой 12в, питается от 220в, думаю, для питания защиты подойдет? Как запитывать сам 12-вольтовый импульсник? Просто параллельно питанию 220в основного ИБП? То есть, в этом случае блок защиты будет включаться одновременно с усилительной частью, это нормально? Или защита должна включаться раньше и выключаться чуть позже?

[Alex]

Защита одновременно должна включаться с усилителем

[Alex8220]

Заказал комплект jlh2003, попробую что это такое, о результатах отпишусь.

[Canny]

Отлично! Интересно, как будет звучать.

[Alex8220]

Небольшая заметка.
Субъективно казалось, что одна моя пара белых плат худа 1969 играет чуть менее прозрачно, чем другая. Выпаял сначала два выходных транзистора с одного канала, hfe оказалось 299 и 298. Думаю, фигасе, как китайцы скурпулезно их подбирают. Снял транзисторы со второго канала, тут все встало на свои места - 127 и 67, причем тот, что 67, стоит на TR1. Поменял эту пару на тунгсрамы с hfe 187 и 111 (других более лучших просто не было), опять же субъективно - звук стал прозрачней и ровней.

[Lektor]

Так и должно быть. В идеале транзисторы надо подбирать.
С лампами я этот тоже заметил. Плохо, что среди продавцов транзисторов никто этим не занимается.
Лампы можно купить подобранными даже в квартет. С транзисторами гораздо хуже сервис.

[Zav00lon]

Пришли мои платы и детали. Покатпаял возникло несколько вопросов.
Первый : проверил тестером транзисторы MJ15003G от On, в результате три штуки с коэф.усиления 67. Два с 58. И один на 81. Прочитал что нужно ставить с меньшим коэф.училения в нижнее плечо, так вот на схеме это по идее Tr1. Так вот у китайцев это тоже Q1 на схеме или я ошибаюсь?
2. В статье на Хабре по сборке Худа автор рекомендовал транзисторы BC557C. Я их себе заказал, но после проверки опять же тестером они выдают коэффициент усиления от 530 до 630. Можно ли ими заменить китайские 2n2907? Плату переделывать не нужно?

3.Вопрос с подстроечными резисторами. Нужно выставить максимальное сопротивление на обоих? Что бы после выставить так покоя и половину напряжения?

На место больших китайских 2n1711 я поставил BD139. Они были одного коэф.усиления и тоже проскакивали в рекомендуемых.

[Lektor]

Не так много опыта по этому усилителю и особенно по транзисторам. Мне кажется транзисторы должны быть близкими по параметрам. Но лепим из того, что есть.
Подстроечники лучше оставить как есть и потом выставлять ток и половину напряжения. Главное не перепутать их местами, как я сделал и потом долго искал проблему. На вид они одинаковые, но не по номиналу)))

[Zav00lon]

Ну я не перепутал, точно. Проверил только на тестере и впаял. Нашел видео где показано как он изменяет сопротивление. В общем накрутил в одну сторону до щелчков. Пока только на одном. Вот и думаю как выставить при первом пуске. Правда ИБП пока в пути. И радиаторы пока тоже.

[Alex8220]

Первый : проверил тестером транзисторы MJ15003G от On, в результате три штуки с коэф.усиления 67. Два с 58. И один на 81. Прочитал что нужно ставить с меньшим коэф.училения в нижнее плечо, так вот на схеме это по идее Tr1. Так вот у китайцев это тоже Q1 на схеме или я ошибаюсь?

Наоборот, в качестве Tr1 ставится транзистор с наибольшим Ку. На предыдущей странице была ссылка, где есть табличка с замерами искажений при разной установке транзисторов.

[Alex8220]

3.Вопрос с подстроечными резисторами. Нужно выставить максимальное сопротивление на обоих? Что бы после выставить так покоя и половину напряжения?

Я сразу делал замеры. На обеих парах белых плат в моем случае китайцы выставили ток покоя около 1А и половину напряжения около 11,5В.

[Zav00lon]

Судя по тестеру, то резисторы мои просто были в среднем положении.

[Zav00lon]

Наоборот, в качестве Tr1 ставится транзистор с наибольшим Ку. На предыдущей странице была ссылка, где есть табличка с замерами искажений при разной установке транзисторов.

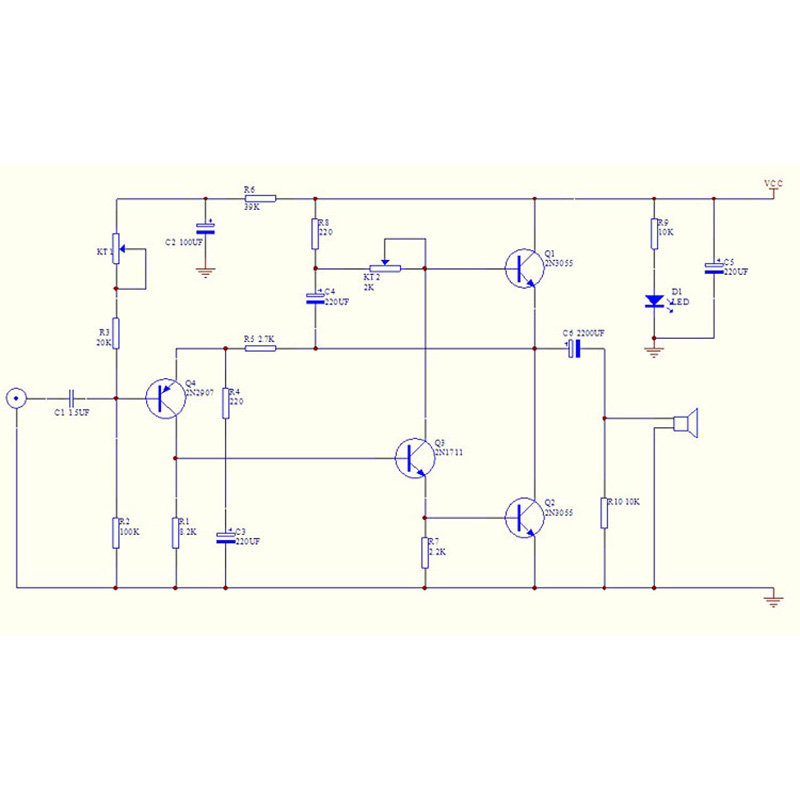

Извиняюсь, стормозил. Видел этот пост и перепутал. Вот только по схеме китайцев не понятно где у них Tr1. Считать ли Q1 на китайской схеме за Tr2? Судя по оригинальной схеме так и есть. А вот Q2 это Tr1?


[Alex8220]

Q1, насколько я помню, на платах стоит со стороны входящего сигнала? Что-то мне кажется, китайцы перепутали на схеме Q1 и Q2... Если посмотреть плату физически, то питание сначала идет на тот транзистор, что ближе ко входу питания. По оригинальной схеме это TR2, на плате (по памяти, но надо уточнить, так как маркировка закрыта транзисторами) - это Q2. Поправьте, если не так.

[Lektor]

Китайцы не перепутали, они просто пронумеровали.
Если сравнивать с оригинальной схемой, то Tr1 - это Q2/

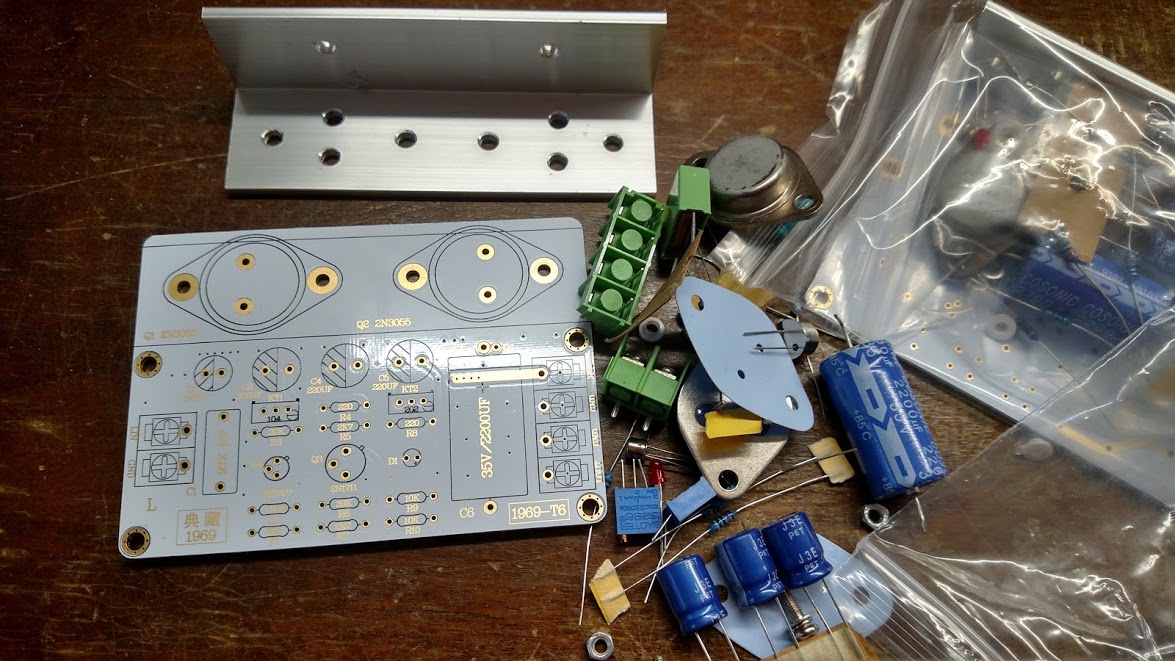

Вот вам фото платы

плата JLH.jpg (209.56 КБ) 1970 просмотров

[Alex8220]

На тыльной стороне платы видно, что питание сначала идет на коллектор Q2, что соответствует оригинальной схеме, где питание идет на Tr2.
Как я понимаю, физически на плате Q1 - это Tr1, Q2 - это Tr2. А на китайской схеме они перепутаны.

[Voldemar]

Пришли мои платы и детали.

Тоже на днях получил свой набор плат и деталей. Вчера запаял всю мелочевку кроме входных и выходных конденсаторов, и транзисторов Q1, Q2. Купил MJ15003G,на Космодроме, с коэф.усиления 50,55,55,79. Мелкие транзисторы залудил с кислотой с последующей смывкой ее. Транзисторы планирую устанавливать на радиаторы, они у меня с посадочными местами, и от них тянуть провода к плате.
ИБП тоже приехал и уже перестроен на 18,7В, Вместо 20К запаял постоянный резистор 15К, на плате он R11(блок питания такой: https://ru.aliexpress.com/item/32679956 ... 33edAICuL6).
Корпуса пока нет, наверно это будет фанерный ящик .
Комплектные транзисторы потертые, местами ржавые, причем только их верх. Похоже на следы шлифовки, и последующей перемаркировки подходящих по параметрам других транзисторов. Выводы со следами пайки, типа б/у. Оставлю их в запас .

[Alex8220]

Комплектные транзисторы потертые, местами ржавые, причем только их верх. Похоже на следы шлифовки, и последующей перемаркировки подходящих по параметрам других транзисторов. Выводы со следами пайки, типа б/у. Оставлю их в запас .

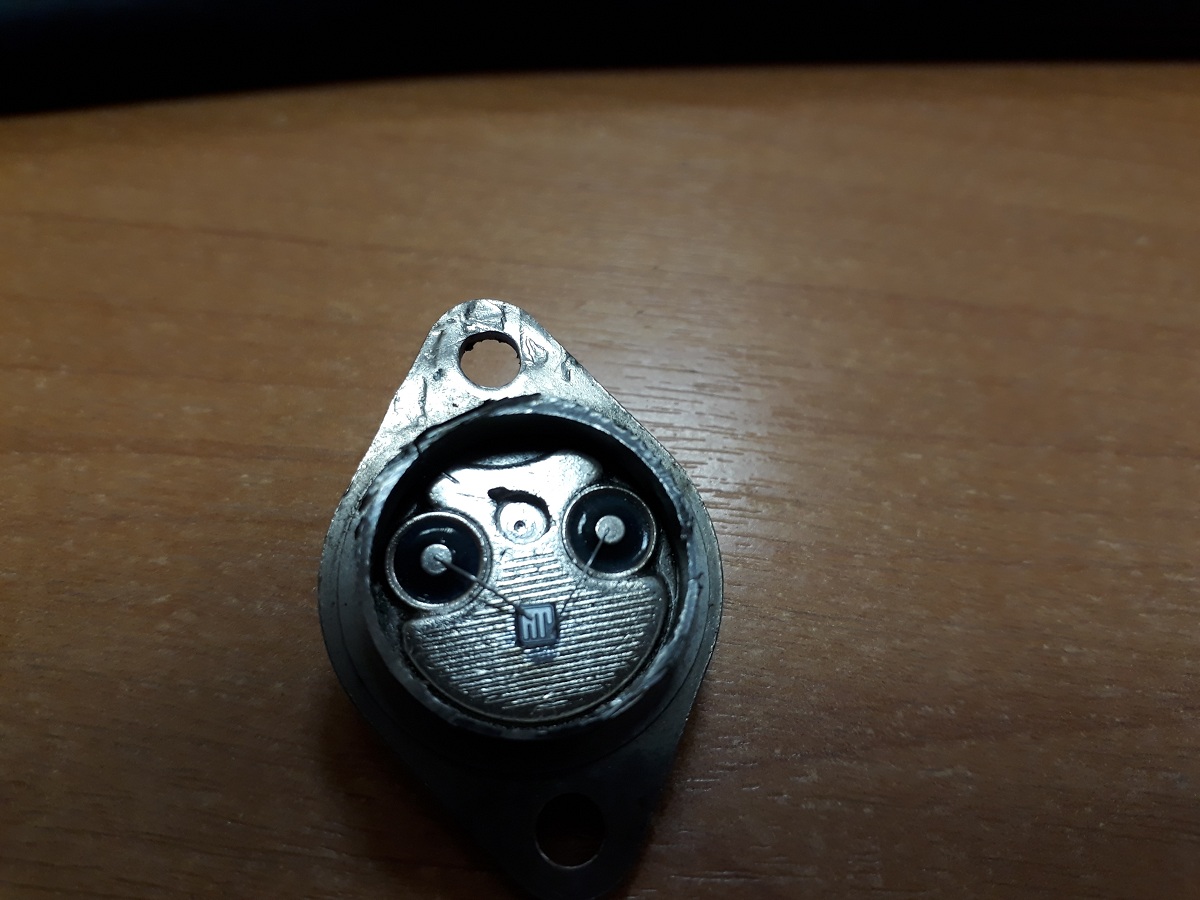

Комплектные явно подделка. Ради интереса вскрыл один. Размер кристалла примерно 3х3мм, хотя бывает и хуже.

[Alex]

Комплектные транзисторы потертые, местами ржавые, причем только их верх. Похоже на следы шлифовки, и последующей перемаркировки подходящих по параметрам других транзисторов. Выводы со следами пайки, типа б/у. Оставлю их в запас .

Комплектные явно подделка. Ради интереса вскрыл один. Размер кристалла примерно 3х3мм, хотя бывает и хуже.

Да, а потом они бабах)

[Zav00lon]

Я правильно понимаю, что для снижения искажений нужно ставить Tr1 и Tr2 с близкими по значениям коэф.усиления на одну плату. Вот только перекоса по звуку не будет ли? Скажем если я поставлю два с 67 на левый канал, а два с 58 на правый, то искажений будет меньше, а разбаланса каналов не будет?

[Alex]

Все будет норм)

[Zav00lon]

Все будет норм)

а вы когда ставили себе то выбирали равные в каждый канал или разделяли по двум, но с близкими параметрами? Просто перепаивать не очень хочется несколько раз.

[Alex]

Первую версию вообще не подбирал, поставил, как есть и играло норм. Вторая с небольшим перекосом, проблем также не слышу. У вас не большая разница, не страшно. Но если хочется по феншую, то можно и заморочиться подбором.

[IT-Prof]

Вот только перекоса по звуку не будет ли? Скажем если я поставлю два с 67 на левый канал, а два с 58 на правый, то искажений будет меньше, а разбаланса каналов не будет?

Худ не очень критичен к подбору транзисторов, достаточно, что бы параметры были рядом. Но если будет большой разброс, то не желательно. У вас не большой.

[IT-Prof]

Я правильно понимаю, что для снижения искажений нужно ставить Tr1 и Tr2 с близкими по значениям коэф.усиления на одну плату.

О каких искажения идет речь?

[Alex]

Думаю о гармонических.

[Zav00lon]

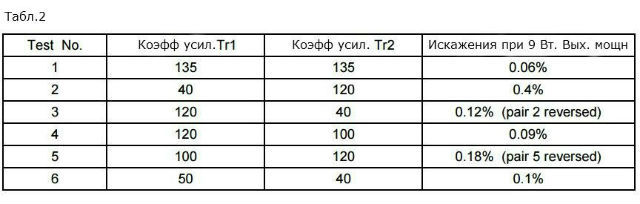

Искажения нелинейные, из той же таблицы. Табличка с того сайта, на который была ссылка несколько страниц назад. Выдержка из пояснения под таблицей.

Согласно таблице, общие нелинейные искажения усилителя JLH минимальны, когда коэффициенты усиления базового тока (h21э) транзисторов в выходном каскаде максимальны по абсолютному значению и равны между собой. Если возможность точно подобрать транзисторы отсутствует, то транзистор с наибольшим коэффициентом усиления нужно использовать в нижнем плече в качестве Tr1. Наименьшие искажения были получены при подборе транзисторов с идентичными коэффициентами усиления не в статическом режиме, а при токе коллектора близким к току покоя.

[Zav00lon]

Я просто думал, что лучше если близкие по измерениям транзисторы ставить на те же места, но на разных платах. Но судя по таблице это не так. Нужно их ставить рядом на одной плате.

[Lektor]

Нужно их ставить рядом на одной плате.

О чем я и писал раньше)))

Мне, например, класс Д зашел лучше. К Худу вернусь поковыряться, но со временем. Как музейный экспонат он по-любому останется.
Со временем надо найти одинаковые по параметру пары. Может есть на форумах продавцы, которые смогут подобрать даже квартеты.
Ну а вообще мне ваш стиль мышления очень нравиться. Я люблю когда люди вникать в суть дела. Через какое-то время будете нас наставлять, делиться опытом.
