Усилитель JLH 1969

[Zav00lon]

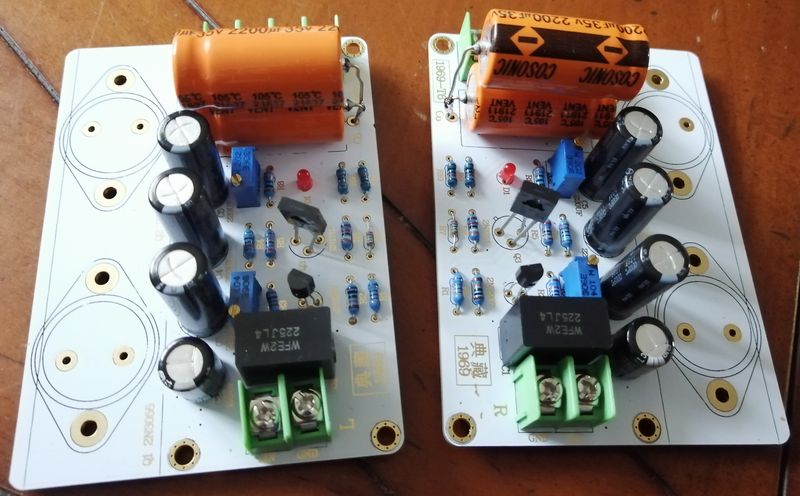

Всё спаял, даже сглаживающий фильтр по вашей рекомендации из двух банок по 10000 Мкф и дросселя, но жду завтра радиаторы. А вот с ИБП затык, где то на почте застрял. Уже бы завтра и запустил в тесты, но приходится сидеть без дела.

[Lektor]

Прелюдия! Она такая))))

[Zav00lon]

Прелюдия! Она такая))))

Да вот название у китайской конторы что выслала - Елееле - говорящее...

[Alex8220]

Прелюдия! Она такая))))

Да вот название у китайской конторы что выслала - Елееле - говорящее...

Надо было все же БП с запасом брать - тот, который на 6-9А. Он чуть дороже, а запас по мощности не помешает.

[Alex8220]

Вчера и сегодня наигрался с заменой комплектующих на платах. Получил оригинальные MJ15003G, подобранные в пары по Ку (90 и 90, 103 и 101 - при тестировании на 1А и 1,5А) - субъективно, звук стал чище, бас стал поточнее, но как-то менее жирный. Но это все на уровне нюансов.

Конденсаторы поставил все электролиты - ничиконы разных серий, на вход - Wima. Разницы заметной не услышал, даже субъективно показалось что что-то стало похуже. Вернул входной и выходной китайские, оставил так. Имхо, с заменой конденсаторов можно не заморачиваться, если начальные исправны.

[Lektor]

По транзисторам ожидаемо.
Конденсаторы нужно прогревать сигналом, дать им поработать хотя бы с полчаса, а еще лучше несколько часов. На следующий день еще послушать. WIMA на входе мне тоже не понравились.
Я вообще освободил бы усилитель от паяльника на неделю. Пусть все проработается.
Поздравляю!

[Alex8220]

Я вообще освободил бы усилитель от паяльника на неделю. Пусть все проработается.

У меня две пары плат. Одна пара без изменений установлена в купленный также на али корпус, и служит основным усилителем. Другая пара собрана на макете - с ней и провожу эксперименты. Вполне возможно добью ее этими опытами сегодня один канал запустил только после повторной пропайки ножек всех конденсаторов. 11.11 наверно закажу 3-ю пару плат - на запас

[Zav00lon]

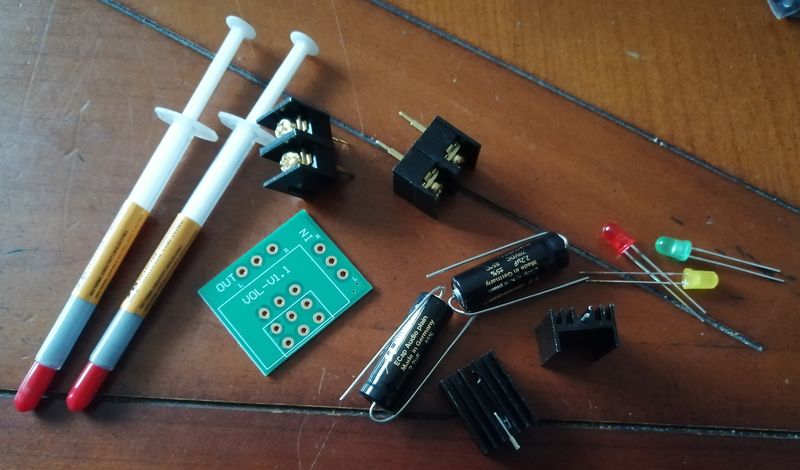

Пришли радиаторы, массивные. По 1,8 Кг штука. Теперь думаю как сверлить. Докупил для эксперимента и пару Mundorf eCap 2.2 Мкф. Пока не буду впаивать, у меня и так все конденсаторы свои, а не из китайского набора. Жду таки блок питания. Надежды тают его получить в ближайшее время.




[Lektor]

Ай да красота!!!!

[Alex]

Супер! Осталось еще немного)

[Elecctronic]

Получил оригинальные MJ15003G

Здравствуйте.Где заказывали транзисторы?

[Alex8220]

Здравствуйте.Где заказывали транзисторы?

Добрый день.
Брал у человека на авито, уже не первый раз у него транзисторы заказывал. Комплект был в одном экземпляре.

[Alex8220]

Пришли радиаторы, массивные. По 1,8 Кг штука.

Радиаторы отличные! Визуально, тысячи по 3 кв.см? А корпус какой-то к ним будет?

[IT-Prof]

Пришли радиаторы, массивные. По 1,8 Кг штука. Теперь думаю как сверлить. Докупил для эксперимента и пару Mundorf eCap 2.2 Мкф. Пока не буду впаивать, у меня и так все конденсаторы свои, а не из китайского набора.

Очень даже неплохо! А конденсаторы конечно лучше свои

[Zav00lon]

Радиаторы отличные! Визуально, тысячи по 3 кв.см? А корпус какой-то к ним будет?

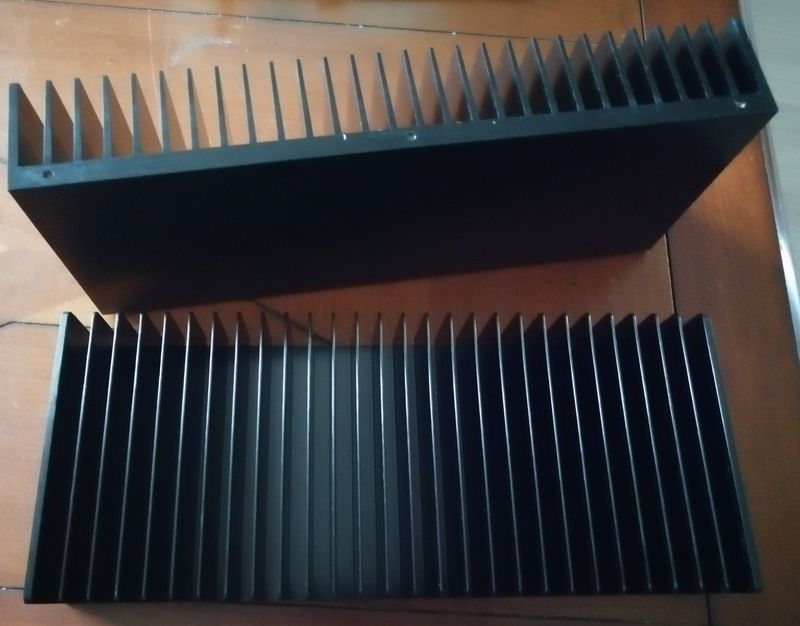

По размерам трудно судить, 300*125*50мм и 28 ребер. при этом толщина подошвы 10мм. Выглядят и весят очень массивно.
ПО поводу корпуса ещё думаю.

[Alex8220]

Радиаторы отличные! Визуально, тысячи по 3 кв.см? А корпус какой-то к ним будет?

По размерам трудно судить, 300*125*50мм и 28 ребер. при этом толщина подошвы 10мм. Выглядят и весят очень массивно.
ПО поводу корпуса ещё думаю.

По размерам посчитать несложно - получается более 3500 см2 с учетом внутренней плоской поверхности.
Тоже хочу такие приобрести, но в готовом корпусе:
https://ru.aliexpress.com/item/40000532 ... 2e0eSBldip
Посмотрим сколько он будет стоить 11.11, может, закажу.

[Zav00lon]

Красивый корпус и радиаторы похожи на мои. Но я брал во франции и вроде как мои итальянской фирмы. Не знаю может производят их тоже в Китае как и всё
Мои в корпусе стоят на порядок дороже - https://www.audiophonics.fr/fr/boitiers ... -1149.html.

Update. Глянул что доставка по цене заоблочная, похоже мои таки дешевле. И цена на него опуститься только на 0,73€ . Выгода не очевидна.

[Voldemar]

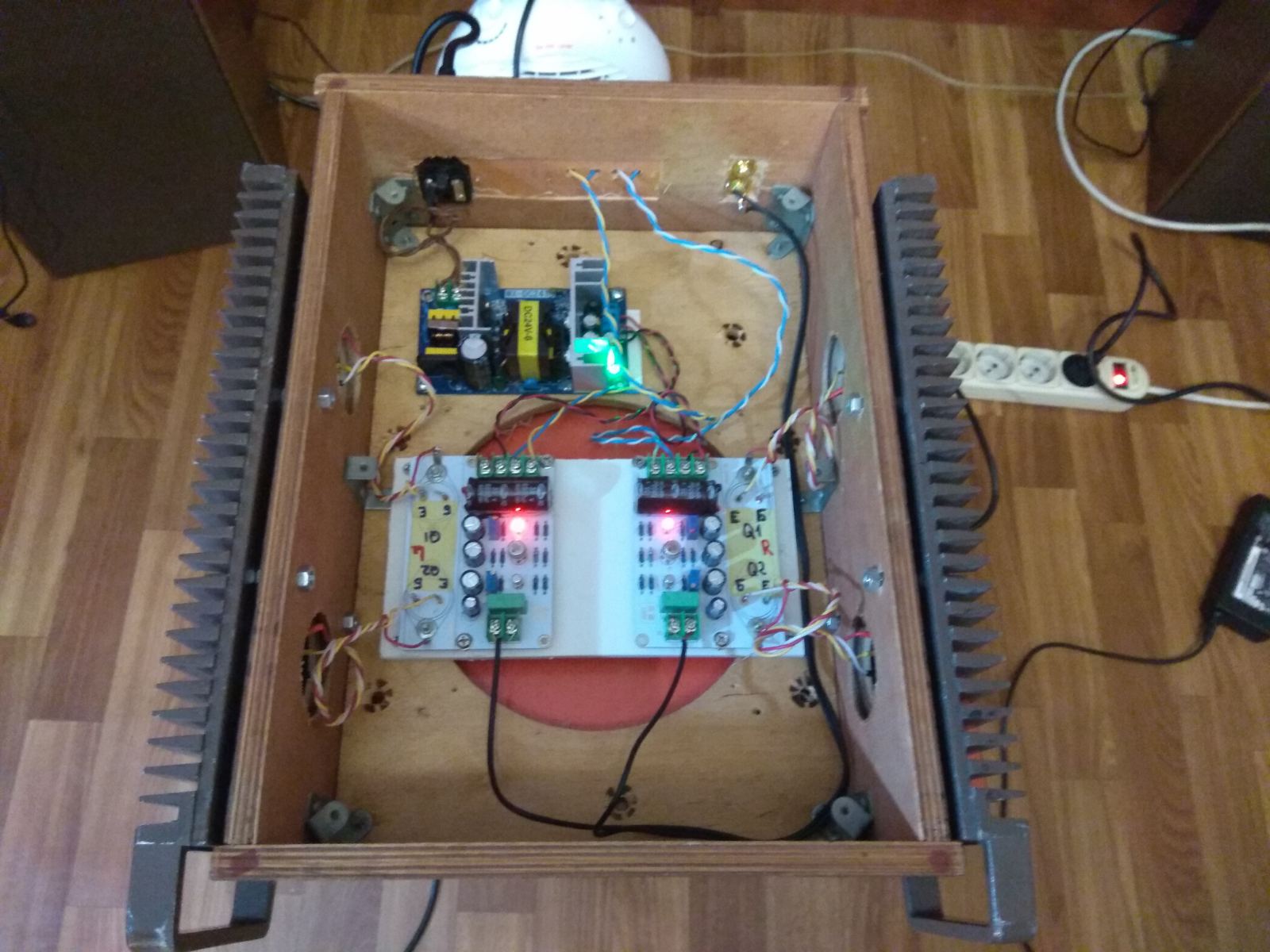

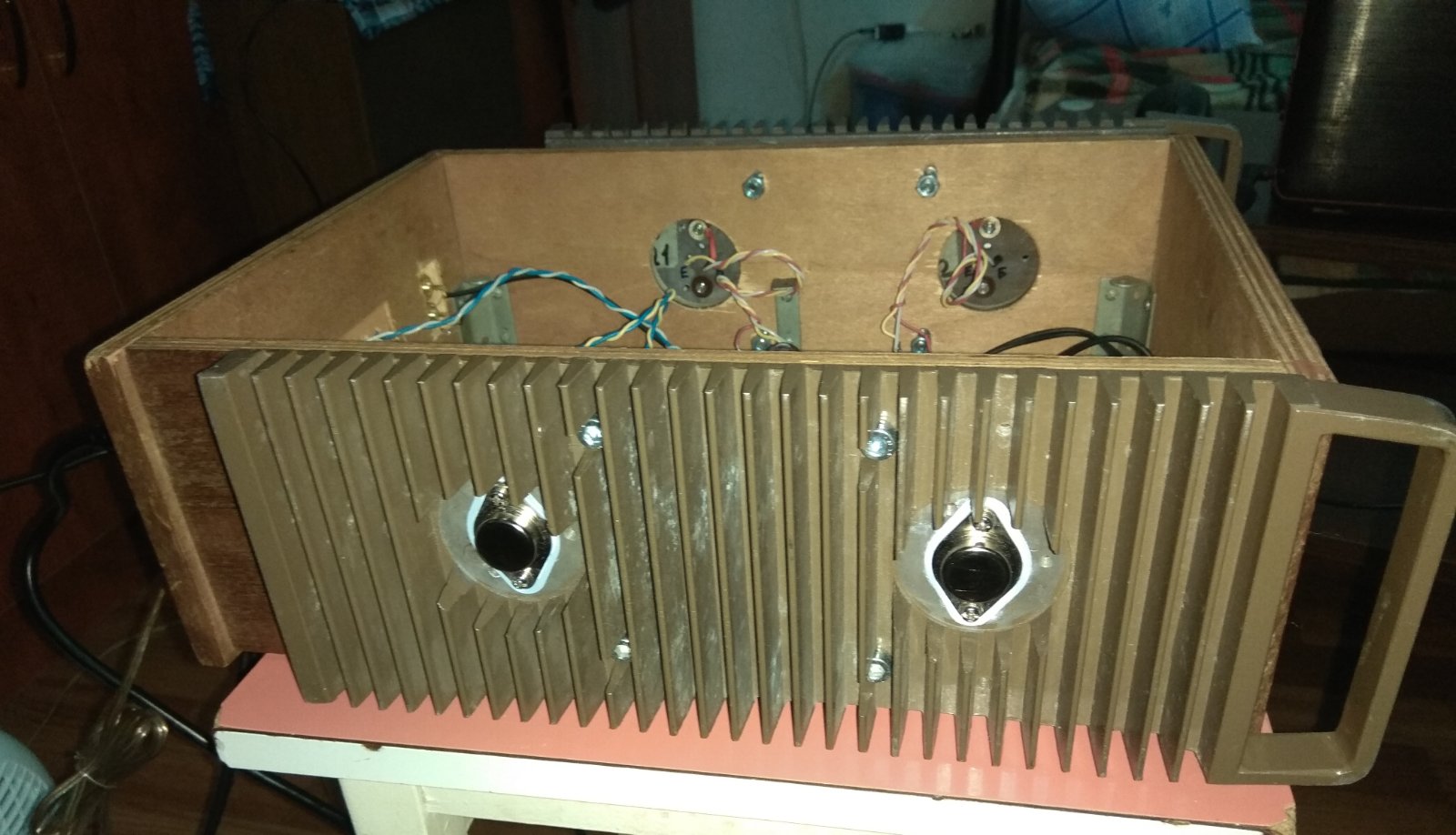

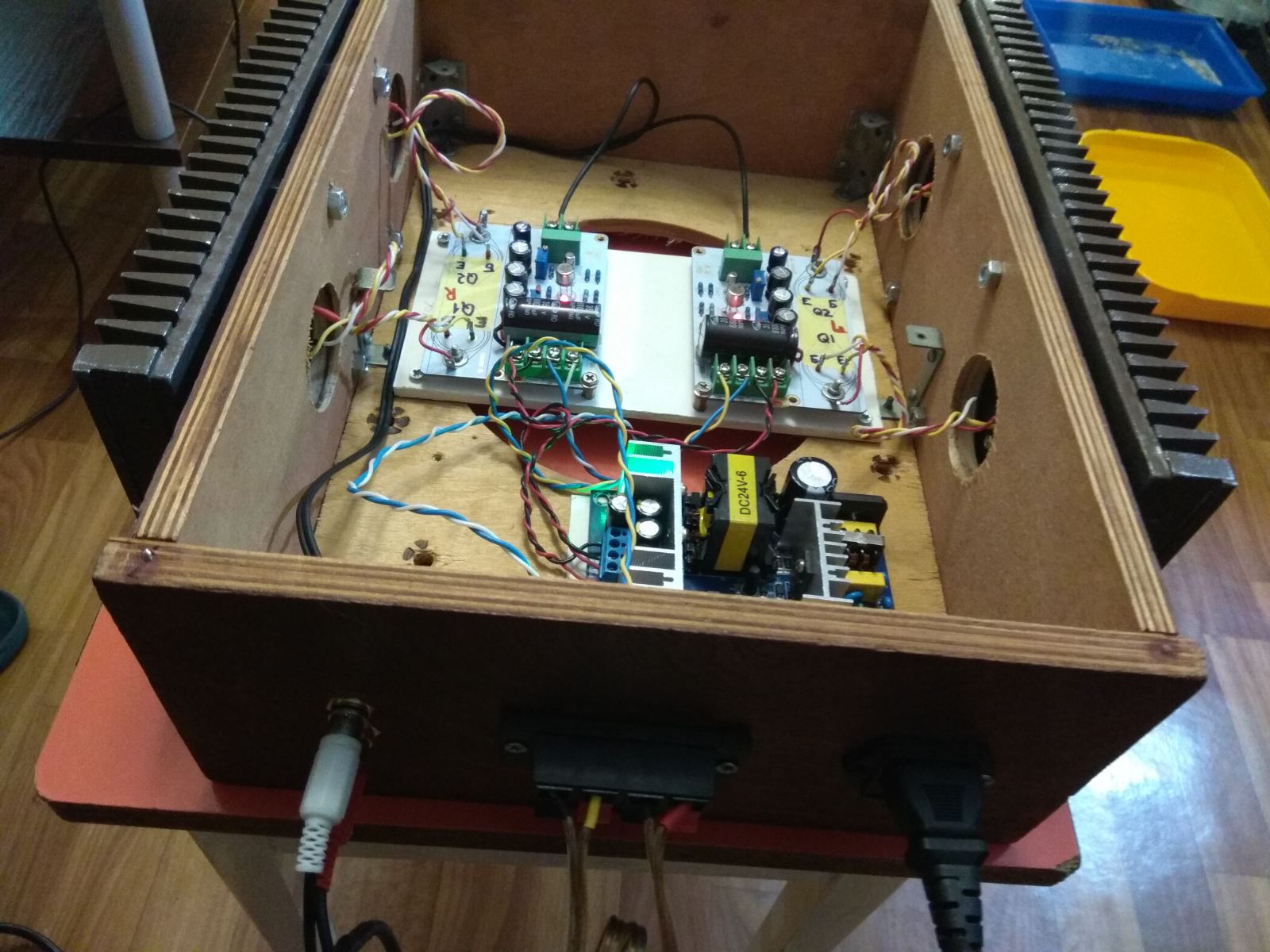

Всем привет! Наконец-то запустил сегодня свой комплект. Временно) собрал в фанерном корпусе от какой-то советской АС, давно лежала одна, без громкоговорителя. Питание - ИБП, напряжение 18,6В. Пока без платы задержки включения АС и плавного пуска. Транзисторы установлены прямо на радиаторы через термопрокладку, подключение проводами к плате. Транзисторы MJ15003G, якобы оригинальные (Космодром), выходной конденсатор 6800 мкФ. С ИБП фона нет вообще. Звук приятный, ОЧЕНЬ понравился, залип на пару часов)). Слушаю с ноутбука, в связке с ЦАП SMSL SK10, АС - Siemens RL301, 4 Ома.
Выставил половину питания 9,3В, а вот ток покоя выше 1.5А выставить не могу, в чем может быть проблема? Радиаторы теплые, транзисторы прогреваются до 55 градусов.

[Voldemar]

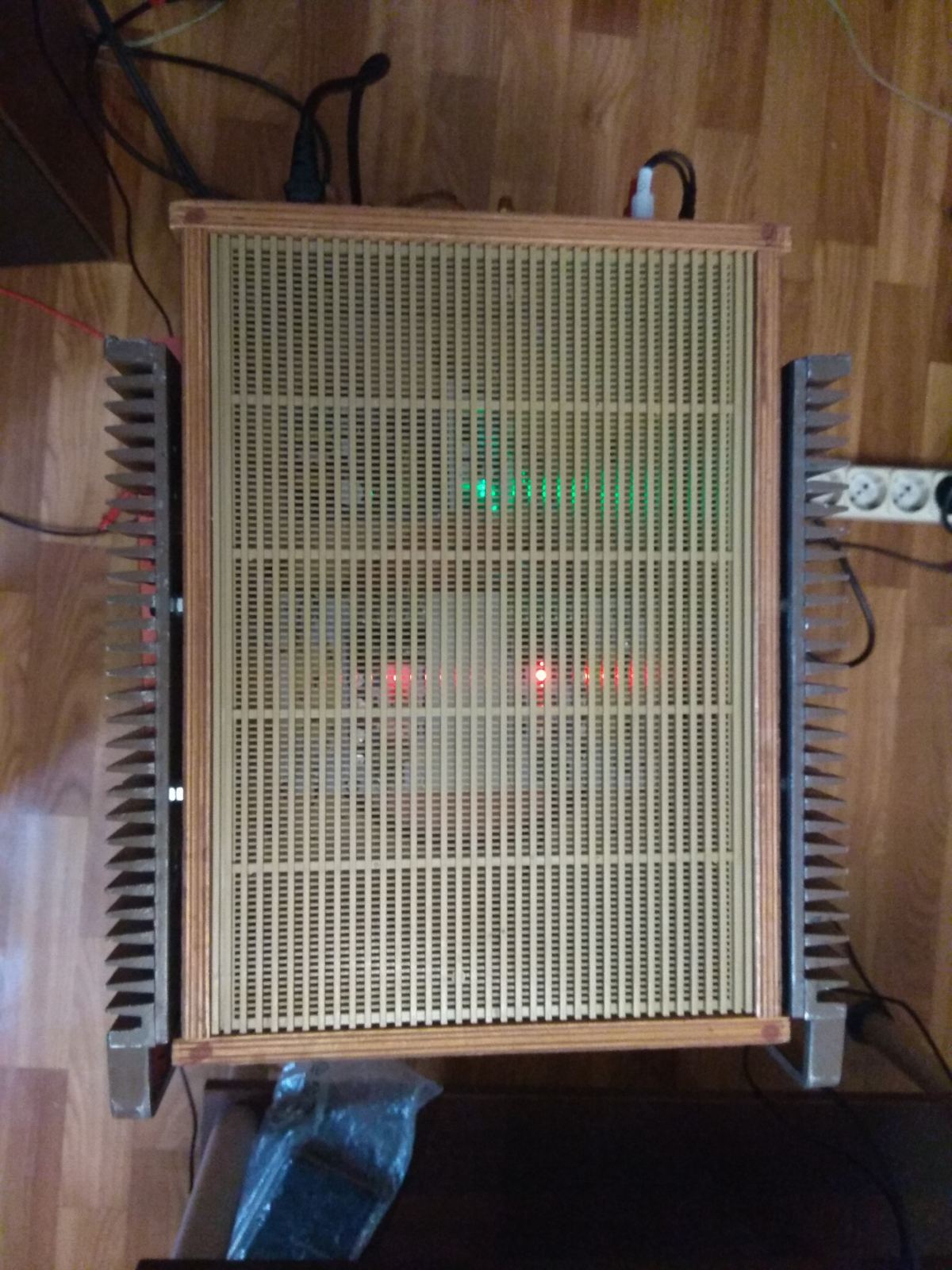

Пластиковая решетка как верхняя крышка)

[Alex8220]

Выставил половину питания 9,3В, а вот ток покоя выше 1.5А выставить не могу, в чем может быть проблема? Радиаторы теплые, транзисторы прогреваются до 55 градусов.

Ни на одном, ни на другом канале не выставляется? Или только на одном?

[Voldemar]

Ни на одном, ни на другом канале не выставляется? Или только на одном?

На обоих каналах.

[Zav00lon]

Ни на одном, ни на другом канале не выставляется? Или только на одном?

На обоих каналах.

Может проблема в блоке питания? Может он не может выдать больше тока?

[Voldemar]

Вполне возможно, китайцы обещали 6А . Попробую заменить еще провода питания, на большего сечения.

[Lektor]

Поздравляю! Зачетная фанерка!
Меня немного смущает длина проводов к выходным транзисторам. Может быть возбуд, но не обязательно.
В блоке питания ли проблема вычисляется легко. Если большого падения напряжения нет, значит БП достаточно мощный. Такого не бывает, что напряжение держится, а тока не дает. Я думаю, что 4А он должен выдать не напрягаясь. Дальше напряжение может падать. Провода большего сечения - это хорошо, но проблему не решат.

[Voldemar]

Меня немного смущает длина проводов к выходным транзисторам. Может быть возбуд, но не обязательно.
В блоке питания ли проблема вычисляется легко. Если большого падения напряжения нет, значит БП достаточно мощный.

Падение напряжения очень незначительное с 18,7 до 18,63. БП хорошо теплый, радиатор что ближе к выходу греется до градусов 50. Провода от транзисторов укорочу, это я с запасом дал чтобы платы двигать, вдруг что не влезет). Поставил ток покоя 1,3А и слушаю, звучание у него супер!

[Alex]

а вот ток покоя выше 1.5А выставить не могу, в чем может быть проблема? Радиаторы теплые, транзисторы прогреваются до 55 градусов.

А как вы выставляете ток покоя?

[Voldemar]

А как вы выставляете ток покоя?

Мультиметр в режиме измерения постоянного тока, предел 20А, подключаю в разрыв плюса питания. Вход усилителя закорочен. Вращая подстроечный резистор КТ2, регулирую ток. Кручу резистор до щелчков, максимум выходит 1,51А, по другому каналу немного больше 1.6А. Подключал и в разрыв коллектора транзистора Q1.

[Lektor]

Может амперметр с высоким внутренним сопротивлением. Или неисправен.
Давайте попробуем по падению напряжения на измерительном резисторе. Ставим в цепь питания резистор 1 Ом и замеряем на нем напряжение.
По закону ома считаем. I=U/R. На резисторе в 1 Ом калькулятор не нужен. 1 Вольт - это 1 Ампер, 2 В - это 2А.
Но тут другая проблема. Падение 2В - это значит на усилитель приходит на 2В меньше. Но хоть будет понятно, прибор виноват или что-то другое.
Или же при измерении амперметром в разрыве цепи, другим прибором смотреть напряжение на усилителе после амперметра. Будет видно падение напряжения на амперметре.

[Alex8220]

Вход усилителя закорочен.

Коллеги, поясните, это закорачивается + и - входного аудиосигнала? Зачем это делается? Я обычно без закорачивания выставляю ток.

[Lektor]

Для того, что бы усилитель не ловил по входу ни наводок, ни возбуда. В общем, это режим тишины. Мы максимально исключаем внешнее влияние. И если возникают проблемы мы будем уверены, что они внутри усилителя.
