Hi-End усилитель своими руками на базе clone nCore 2_050

[snegs]

Говорит: 10 минут ремонт и отправляю назад....Тем более обидно так долго ждать пересылки, но делать видимо нечего...

[Sous]

Пару раз пробовали ремонтировать дистанционно- каждый раз последствия печальные, замыкания щупами или что-то такое, в итоге последствия значительно тяжелее. Потому, получается проще выслать для ремонта плату.

[Sous]

Свечение светодиода сигнализирует о невозможности модулятора исправить выходной сигнал. Уровень искажений становится выше, чем максимально возможный. Кроме того, этими светодиодами индицируется ограничение (клиппинг)

Ремонт наугад дело неблагодарное- 300 компонентов на 4-слойной плате, многопетлевые ОС и прочее.
Если не видно повреждений- для ремнта нужен стенд:
1. Блок питания с регулировкой тока и напряжения;
2. нагрузка;
3. генератор сигналов;
4. Осциллограф.

без этого нет смысла начинать.
потому нужно все тщательно осмтореть, бывает, что элементы на плате недопаяны.
Внимание в случае поломки, как выше указывали, нужно обратить на саму плату модуляторов, и на узел защиты от постоянки на основной плате(R68C49).
Если ничего не видно, максимум, что можно проверить тестером- наличие напряжения питания .

[snegs]

Спасибо за развернутый ответ. Буду думать как поступить.

[Sous]

Так что тут думать- отправляйте, быстрее назад получите!

[snegs]

Отправил сегодня Юрию на ремонт. Капец...отправка из Украины в Россию - 5 баксов, обратно - 10

[akaVLadek]

Всем привет.
Приобрел у Юрия две платы версии 2_052. Ищу мастера, который сможет собрать усилитель. Желательно в Киеве. Корпус, блоки питания есть.
Ссори если прям сильно не по теме, но не нашел темы где бы мастера предлагали свои услуги.

[Dysindich]

Свечение светодиода сигнализирует о невозможности модулятора исправить выходной сигнал. Уровень искажений становится выше, чем максимально возможный. Кроме того, этими светодиодами индицируется ограничение (клиппинг)

Ремонт наугад дело неблагодарное- 300 компонентов на 4-слойной плате, многопетлевые ОС и прочее.
Если не видно повреждений- для ремнта нужен стенд:
1. Блок питания с регулировкой тока и напряжения;
2. нагрузка;
3. генератор сигналов;
4. Осциллограф.

без этого нет смысла начинать.
потому нужно все тщательно осмтореть, бывает, что элементы на плате недопаяны.
Внимание в случае поломки, как выше указывали, нужно обратить на саму плату модуляторов, и на узел защиты от постоянки на основной плате(R68C49).
Если ничего не видно, максимум, что можно проверить тестером- наличие напряжения питания .

Очень полезная и своевременная информация (примерно, так себе и представлял...)

[Dysindich]

Почему-то получилось опубликовать дубль сообщения. А вариантов исключения - нет:-( Кстати, - повод к рассуждению.

[Alex]

Можно удалить просто лишнее.

[Dysindich]

Отправил сегодня Юрию на ремонт. Капец...отправка из Украины в Россию - 5 баксов, обратно - 10

Ага?
Вы , еще из Европы не посылали:-)
Я , едва не прифигел, когда от Юры Блоки получал...
Раньше - такого не было, а сейчас - подиж ты ... За последнее время - второй случай - офигея. (первый случай - потенциометр выписал , себе их Британии, та , которая Грит!... сама крутилка под 45рубликов стоила, а потом , еще привет на 35 поднесли!)
Теперь - туда , я , даже - ни ногой!

[makstex]

Свечение светодиода сигнализирует о невозможности модулятора исправить выходной сигнал. Уровень искажений становится выше, чем максимально возможный. Кроме того, этими светодиодами индицируется ограничение (клиппинг)

Ремонт наугад дело неблагодарное- 300 компонентов на 4-слойной плате, многопетлевые ОС и прочее.
Если не видно повреждений- для ремнта нужен стенд:
1. Блок питания с регулировкой тока и напряжения;
2. нагрузка;
3. генератор сигналов;
4. Осциллограф.

без этого нет смысла начинать.
потому нужно все тщательно осмтореть, бывает, что элементы на плате недопаяны.
Внимание в случае поломки, как выше указывали, нужно обратить на саму плату модуляторов, и на узел защиты от постоянки на основной плате(R68C49).
Если ничего не видно, максимум, что можно проверить тестером- наличие напряжения питания .

Может стоит индикацию в инструкции "осветить"?

[kovrigger]

Коллеги, вот наткнулся
https://audiosila.com/product/kljuchevo ... escription

Это по идее такой же подход как у клона?

[mwebmaster]

прямой аналог усилителя Юры это скорее Hypex Ncore NC250MP

Так-то по ссылке конечно class D, но усиление и заявленная мощность выше, так же как и искажения скорее всего ...
Без измерений и не для сабвуфера я бы такое брать не рискнул.

Выходная мощность: 400 Вт/4 Ома, 200 Вт/8 Ом;
Усиление по напряжению: 48 раз (33,6 дБ);
Коэффициент нелинейных искажений: < 0,01%

[Sous]

Это UcD усилитель скорее всего, хотя у паркаудио были и усилители на IRS2092.

[svlenina]

Здравствуйте, Alex, Юрий, участники и посетители форума!
Прошло 6 месяцев с момента получения мною и первого запуска 2-х nCore 2_050 от Юрия.
Цель была - собрать полный усилитель на основе УМ 2_050.
За это время было многое: болезнь, ожидание доставки других модулей для проекта, корпуса, проектирование в Multisim схемы и печатной платы предусилителя, изготовление и отладка предусилителя, постепенная сборка и отладка конструкции в целом.
Сейчас уже могу поделиться результатом своего оформления этого проекта.
1) основа - 2 nCore 2_050 от Юрия
2) Предварительный усилитель, спроектированный на основе 3-х схем из Интернета: "Регулятор ширины стереобазы", "Регулятор тембра с псевдообходом", "Тонкомпенсированный регулятор громкости с активной бас-коррекцией".
3) Блок питания 52-0-52 для основной схемы;
4) Блок питания 15-0-15 для предусилителя;
5) блок питания 0-12 для индикатора на светодиодах и для 4-х реле предусилителя;
6) индикатор на светодиодах;
7) простой предусилитель на 2 ОУ для устранения влияния помех от индикатора на предусилитель.
8) блок защиты колонок;
9) блок дополнительной фильтрации основного питания;
10) блок дополнительной фильтрации питания предусилителя;
11) фильтр входного питания 220 вольт.
Если у посетителей форума будут вопросы, готов по возможности ответить. Вдруг какие-то моменты заинтересуют.

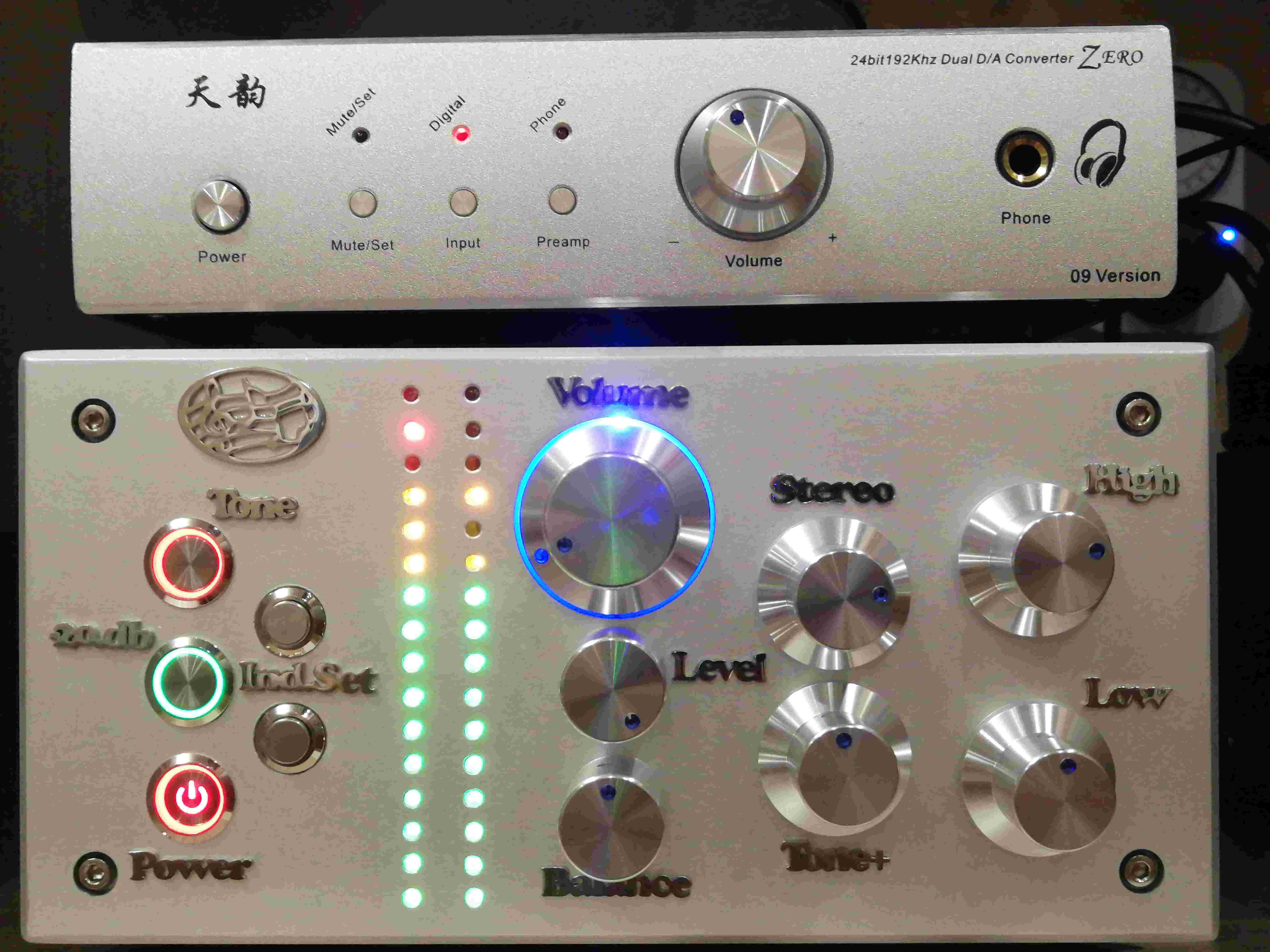

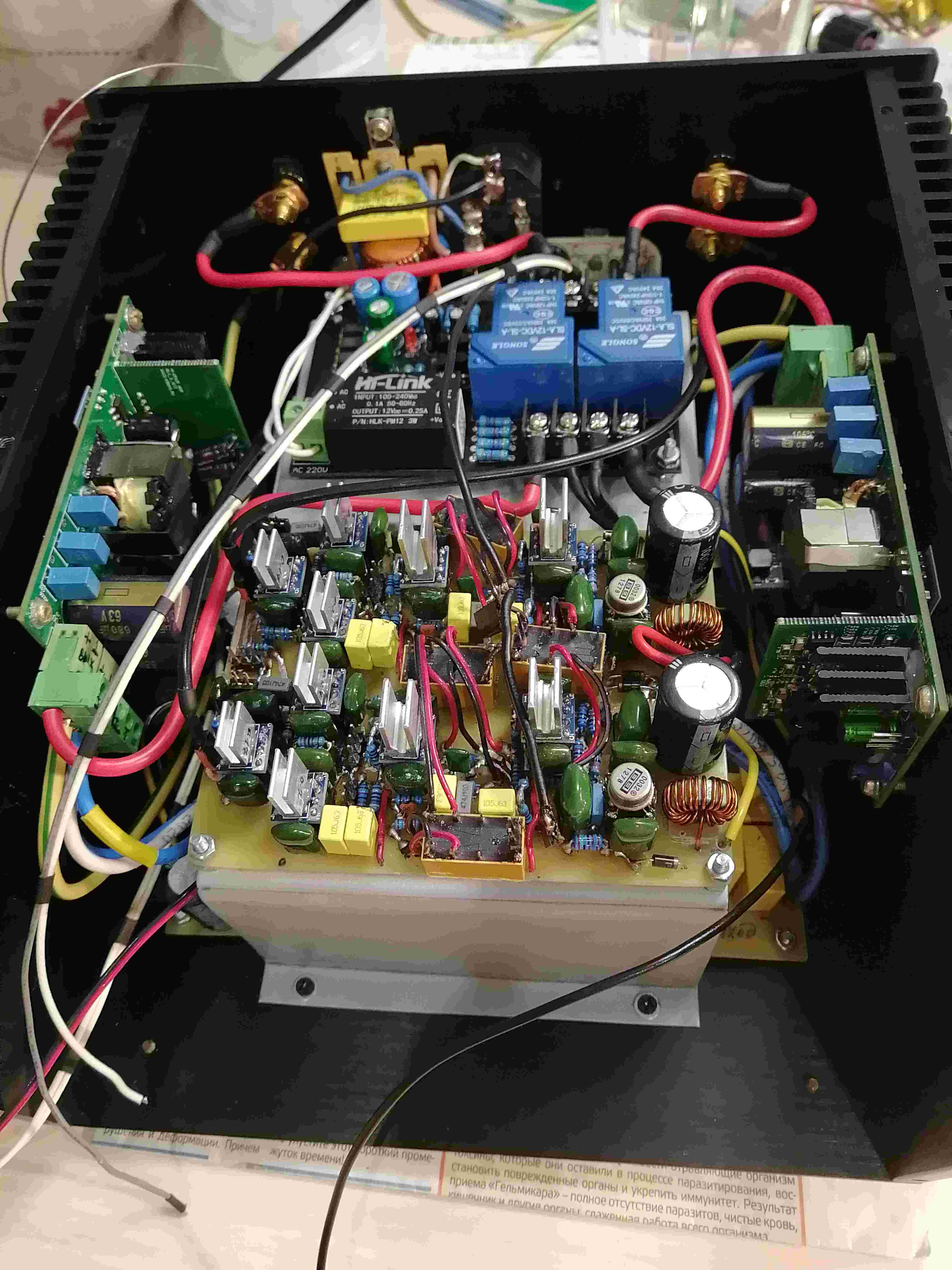

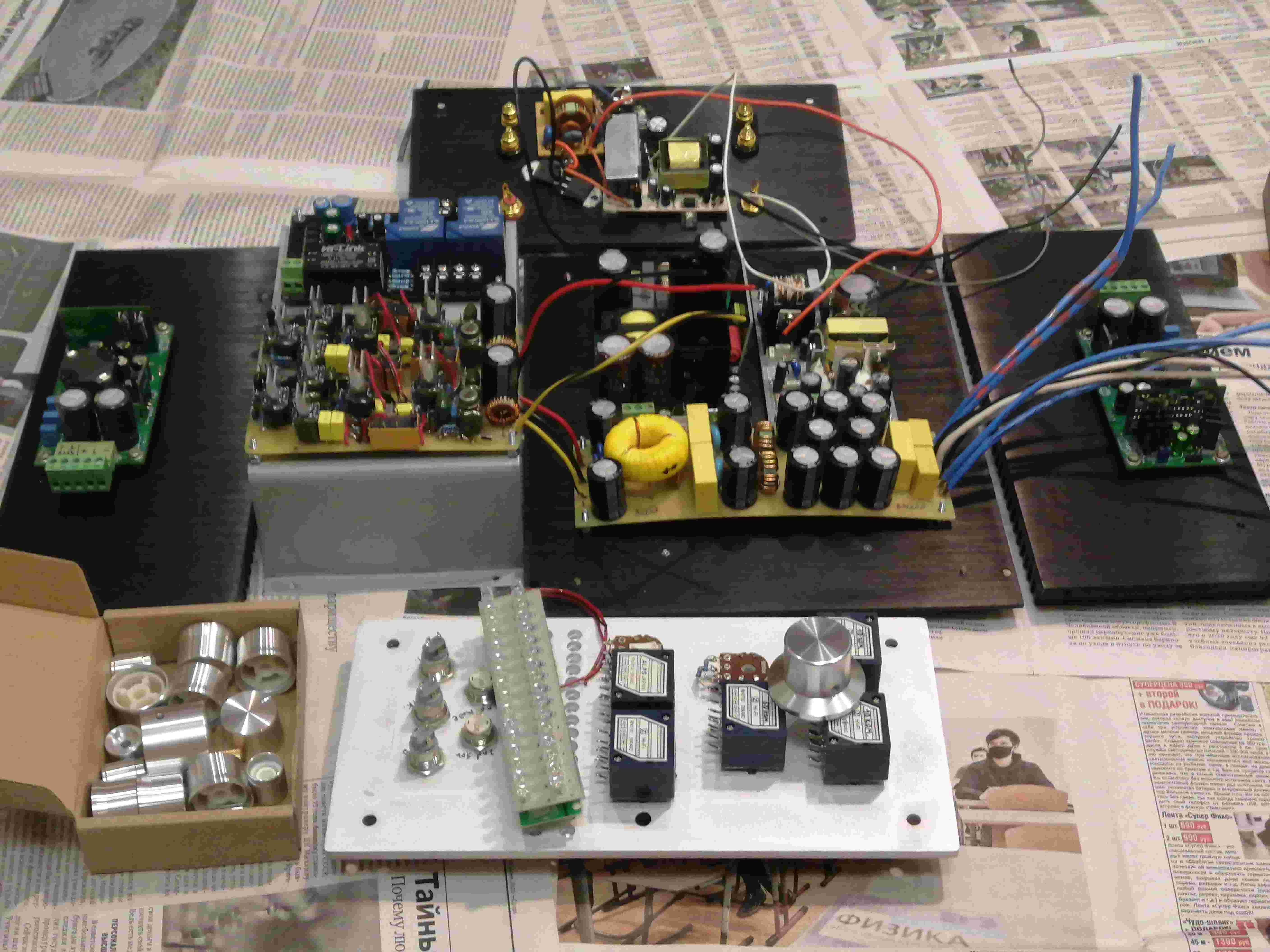

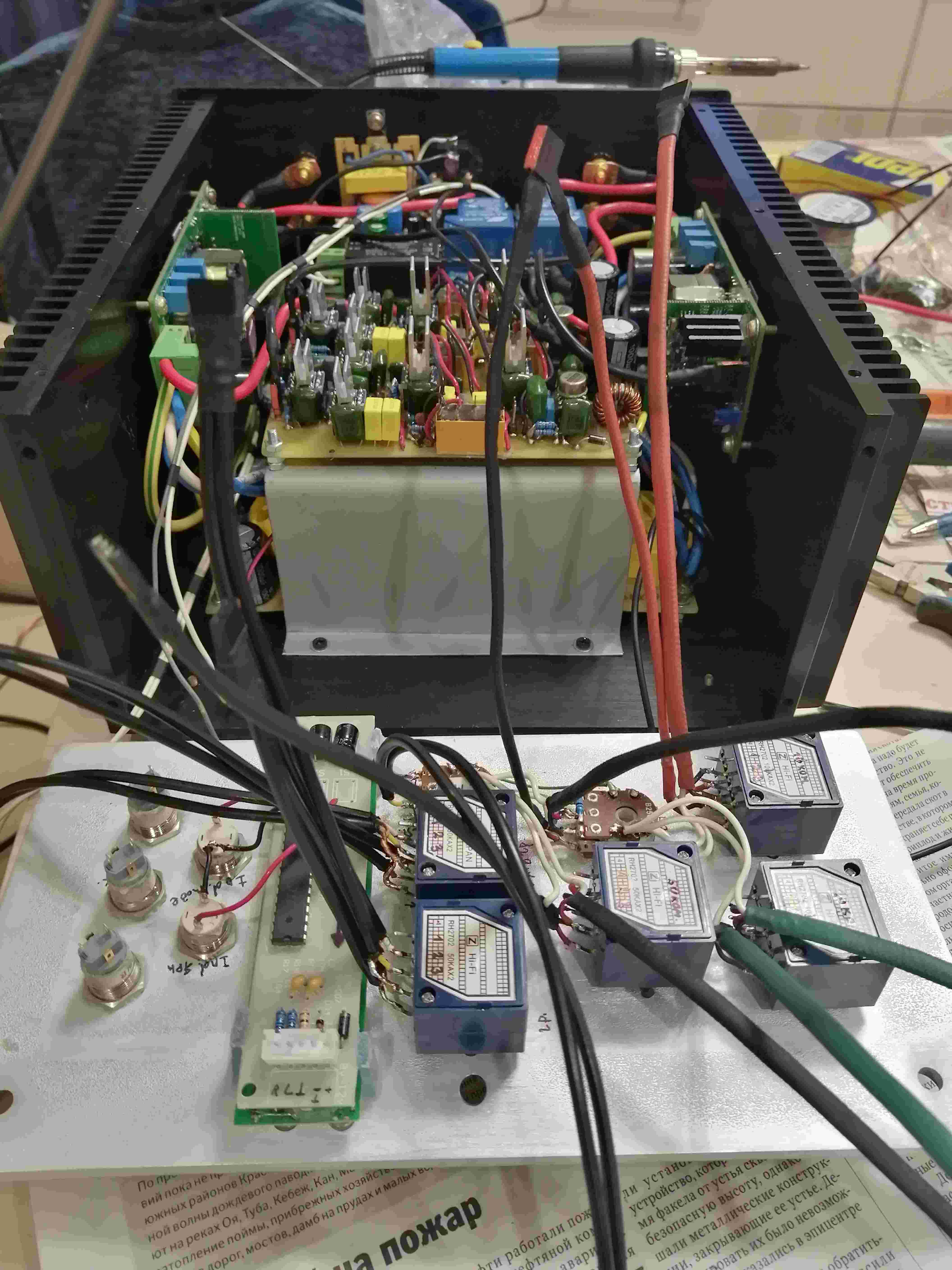

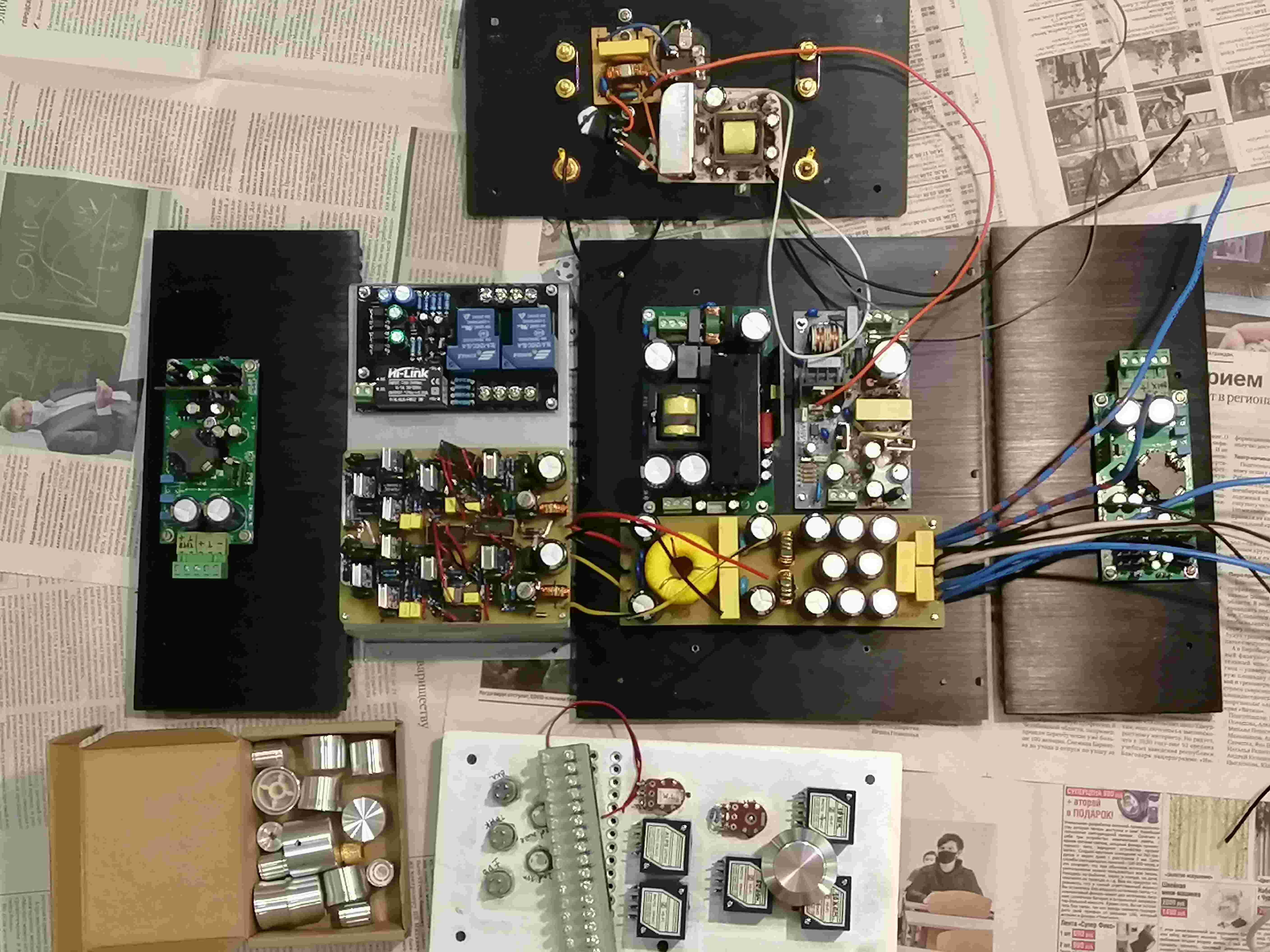

Последовательность сборки - на фото ниже

[svlenina]

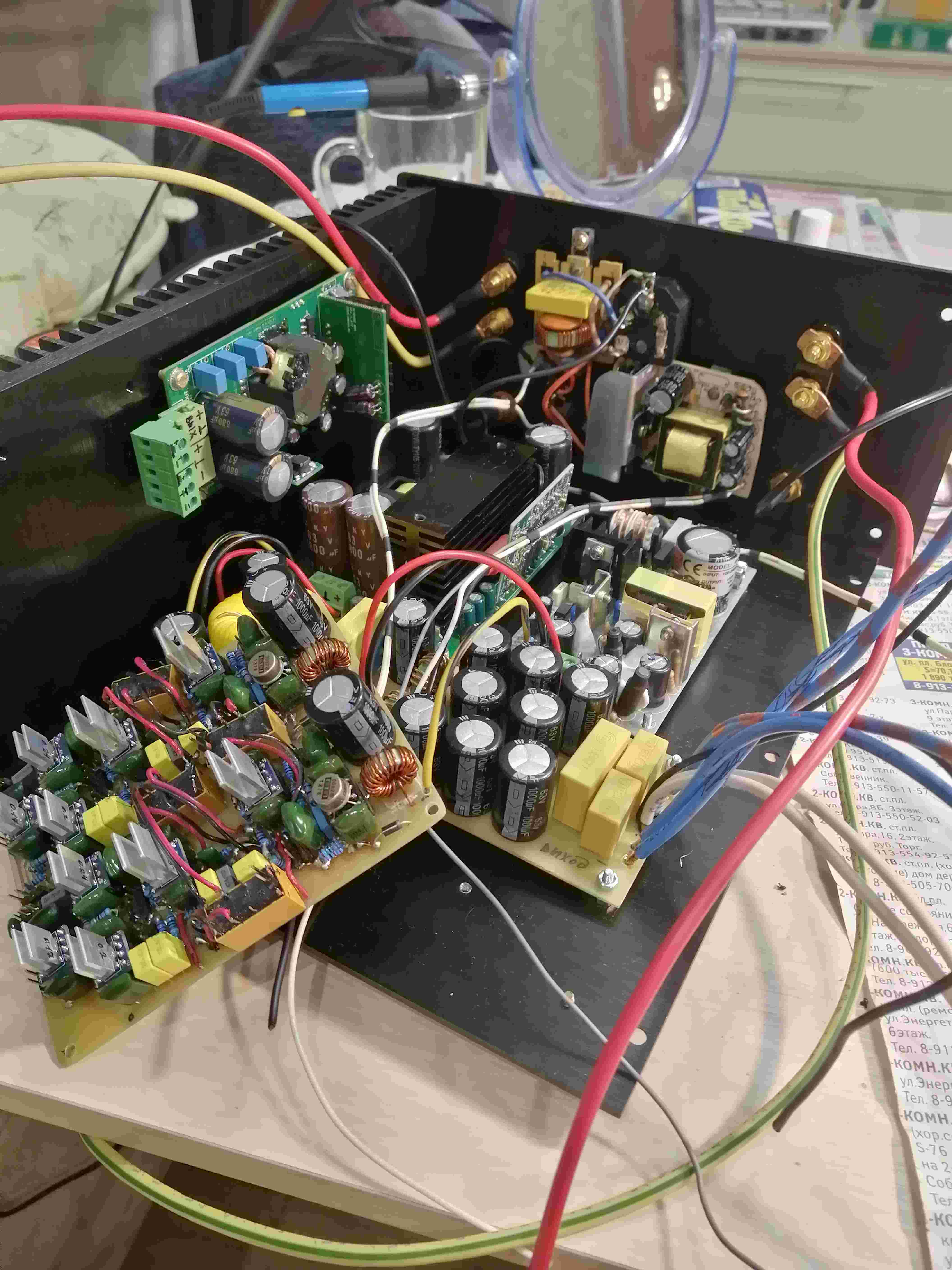

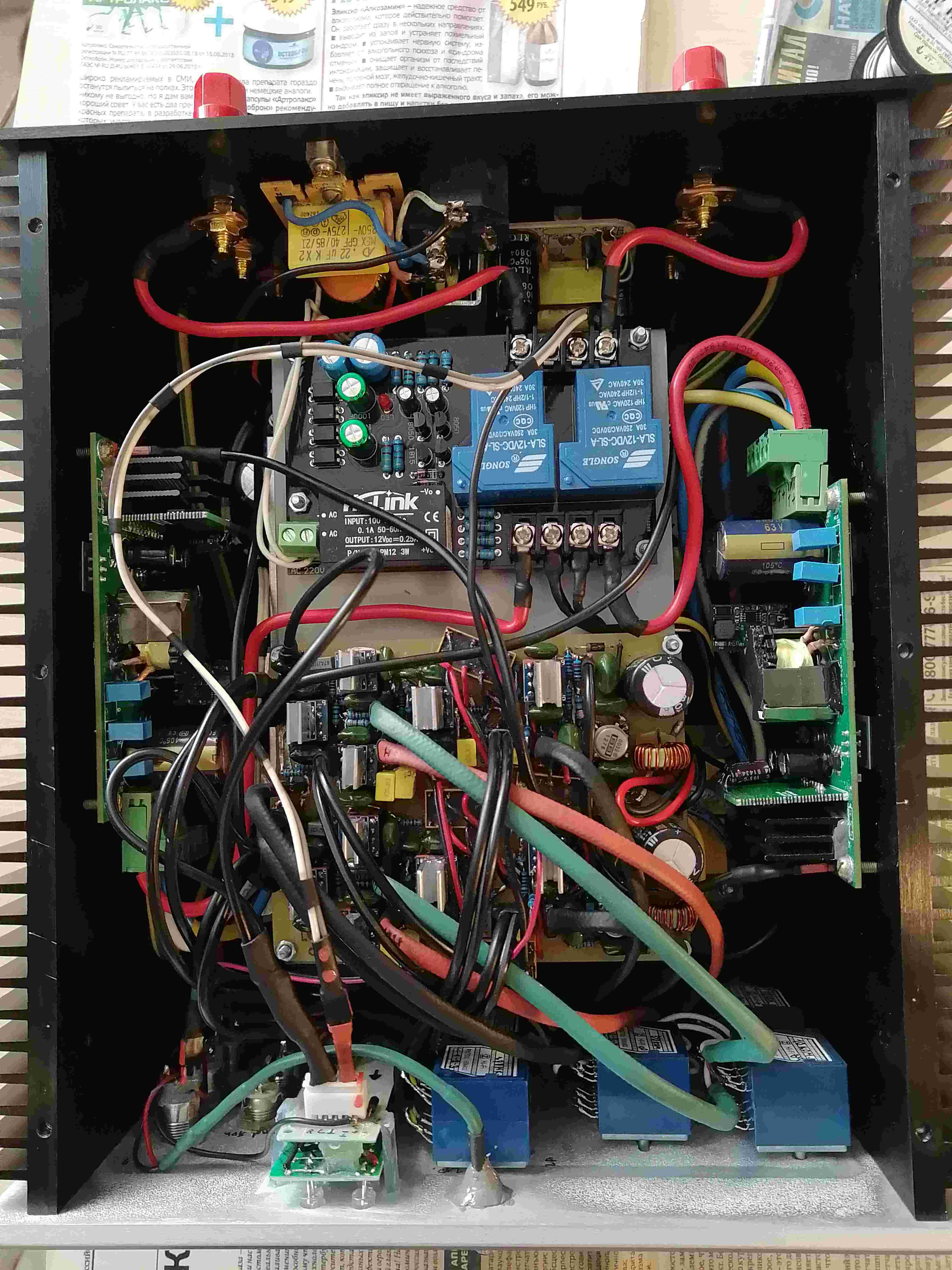

Еще фото

[svlenina]

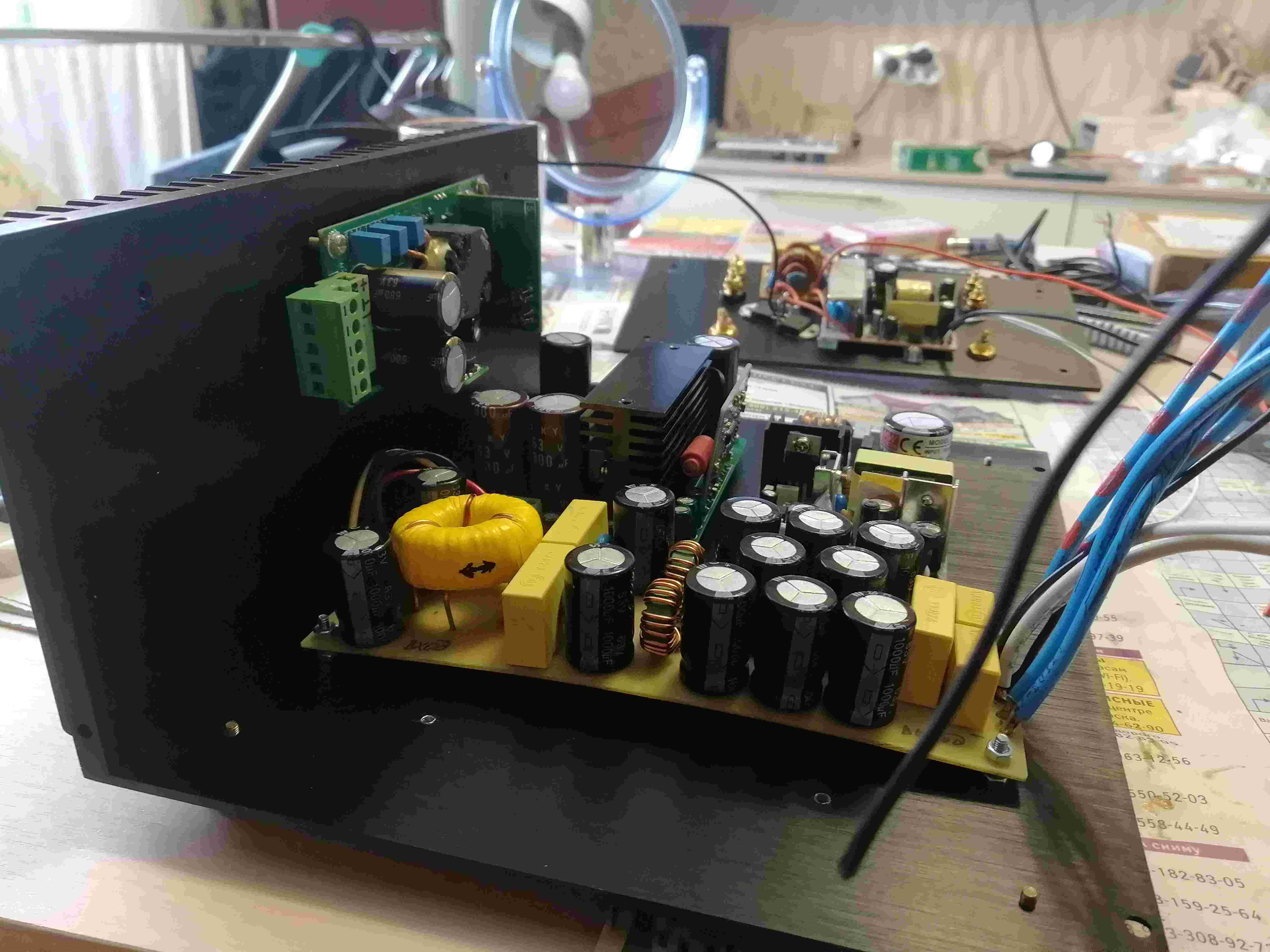

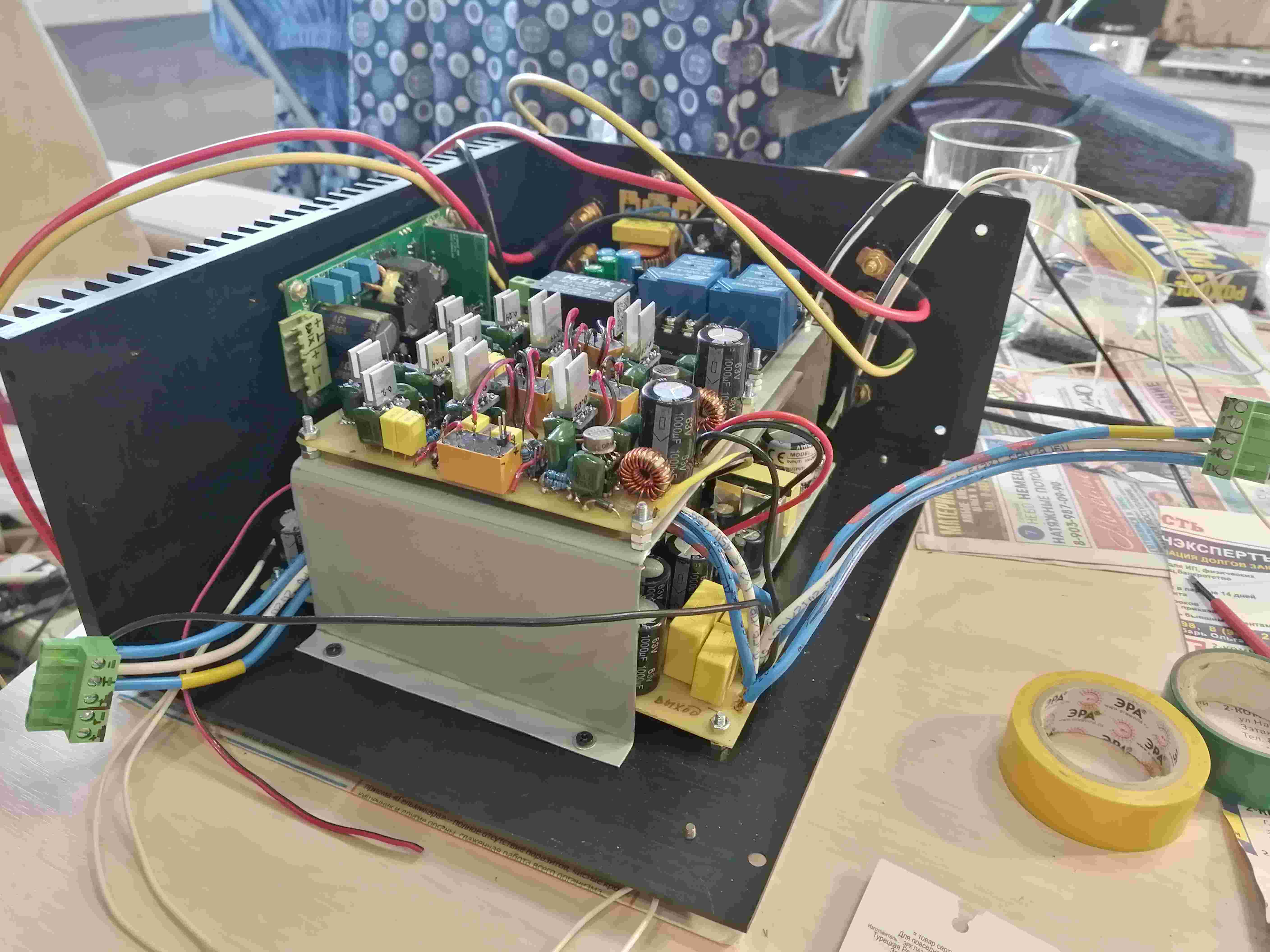

Еще

[svlenina]

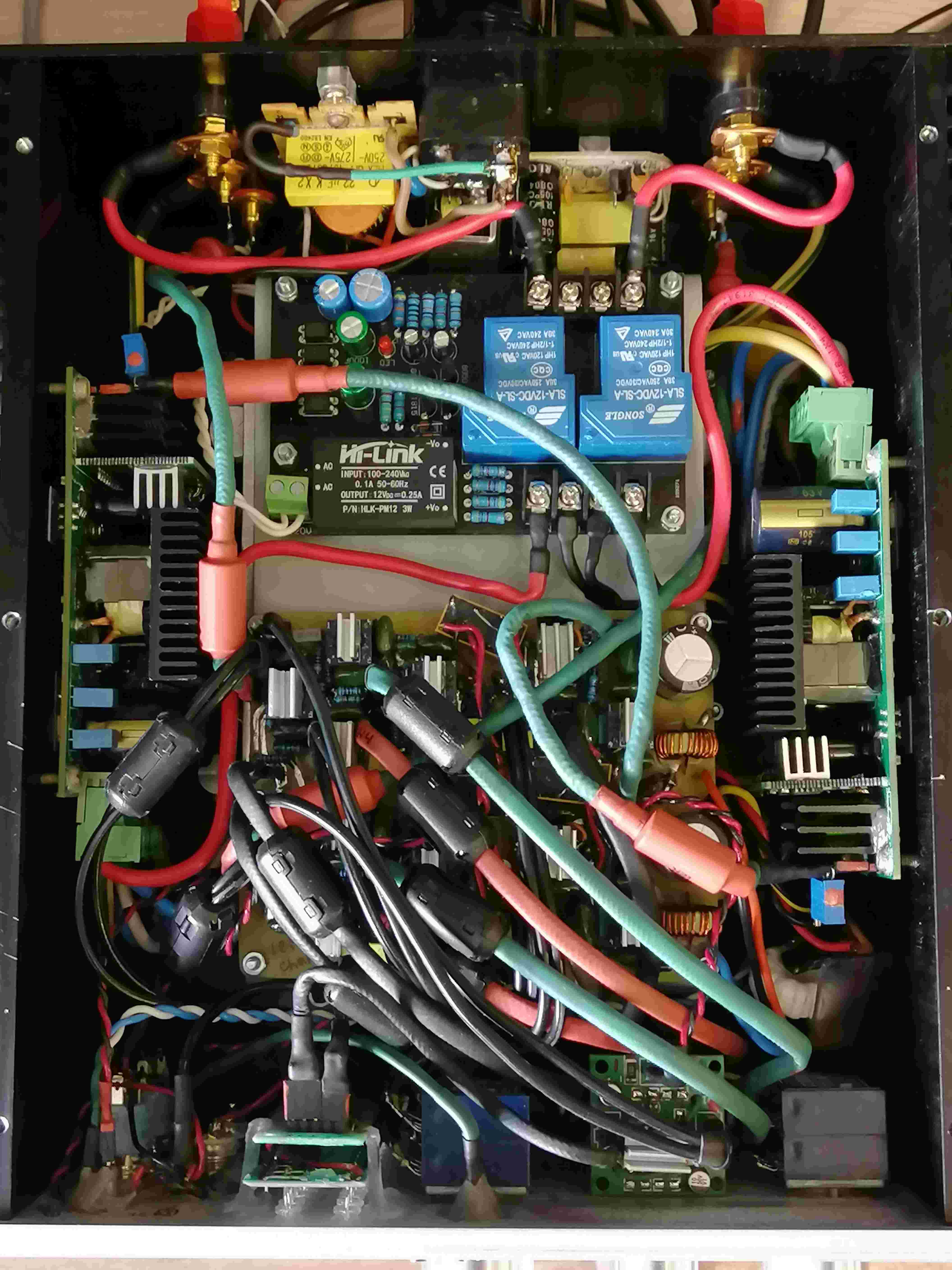

последние фото

[vikfvm]

Я смотрю - радиаторы даже на выходную катушку поставили? Так сильно греется? Как и на операционниках в преде. Какие ОУ кстати?

[IT-Prof]

Серьезный такой усилитель получился! Поздравляю

[svlenina]

Нагрев компонентов 2_050 штатный, плюс-минус как в документации. Просто есть место для радиаторов, решил облегчить нагрузку на компоненты схемы.

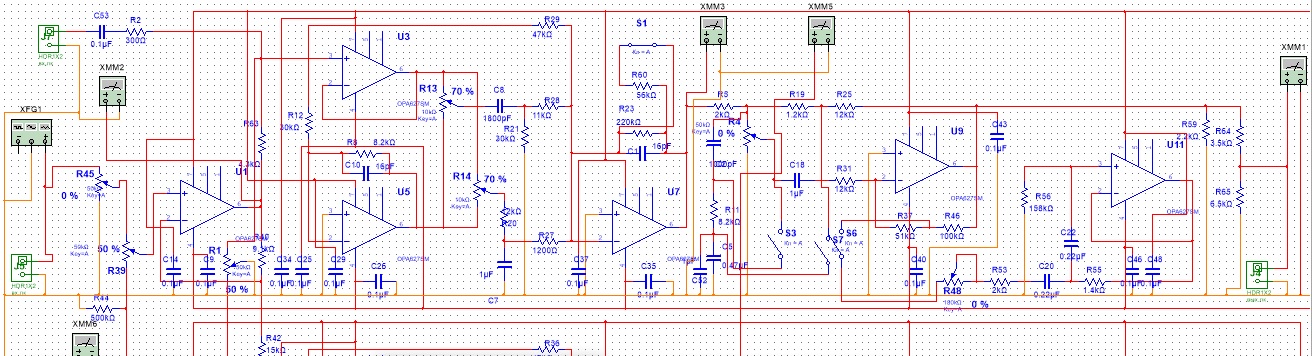

ОУ в моем предварительном усилителе в итоге прижились все lme49990, кроме предпоследней - opa1611(здесь lme49990 с радиатором ловила радиочастоты, без радиатора у них сильный нагрев, при выворачивании регулятора на полную громкость без сигнала было слышно). С радиатором lme49990 нагреваются где-то до 55-60 град. Последнюю, которая выступает в качестве гиратора, возможно поменяю на opa1641, чтобы оставить себе в коллекции пару lme49990 , жду, когда приедет с Mouser-а. Раз уж затронули пред - схема предусилителя одного канала - ниже:

[svlenina]

Спасибо за поздравление! Реально получилось то, что хотел. Исправил минусы своего предыдущего проекта 7-летней давности.

[vitaliy]

Спасибо за поздравление! Реально получилось то, что хотел. Исправил минусы своего предыдущего проекта 7-летней давности.

А что за кнопочки "сеть" и рядом, можно на них ссылку? понравились

[vikfvm]

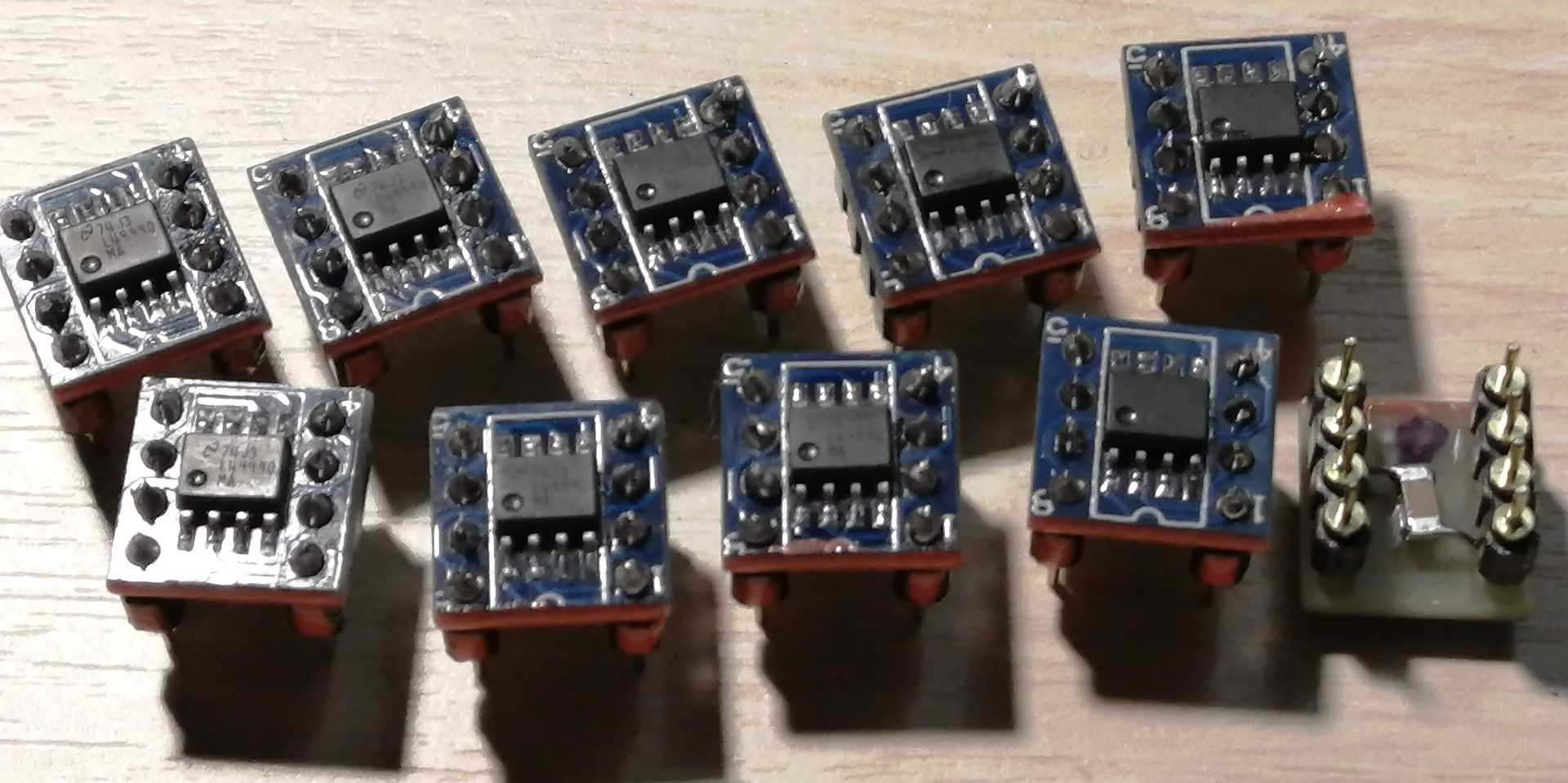

Значит мои 49990 с и-бея тоже оригинальные - раз греются так же. А я всё думал, что раз никто на докторхэде не жалуется на нагрев, значит мне подделку прислали. А у вас они по две на переходнике стоят или в моно-варианте? Просто я в свой ЦАП ставил их, они там в переходнике по паре штук стояли - сверху и снизу платы, так нагрев был дикий - до 75 градусов, и я не рискнул их оставить. Хотя параметры у них прямо запредельно высокие. Странно, что их перестали выпускать

[kovrigger]

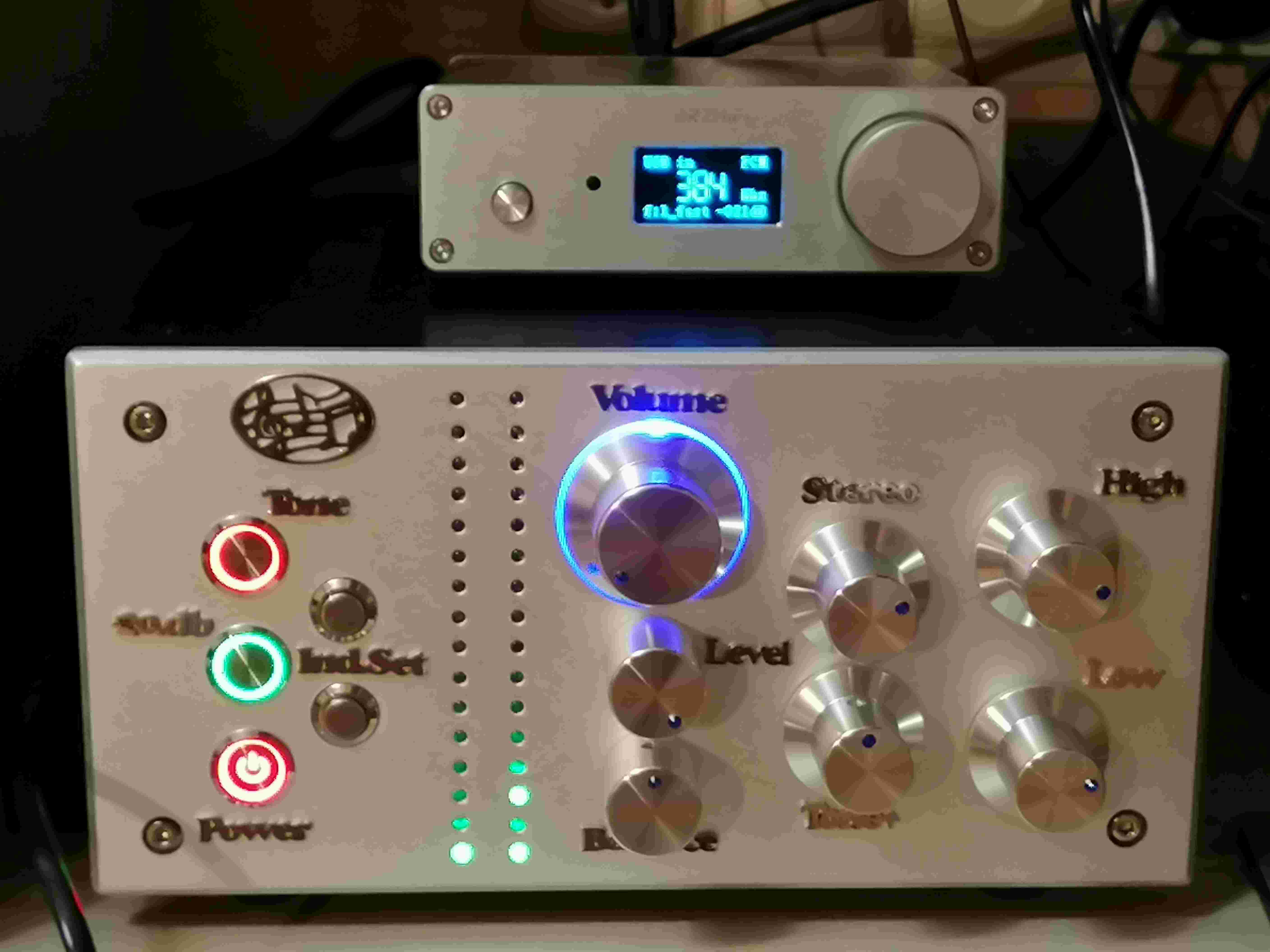

Ручек и кнопок ИМХО на передней панели многовато понатыкано - не по фен-шую В целом работа конечно отличная - риспект.

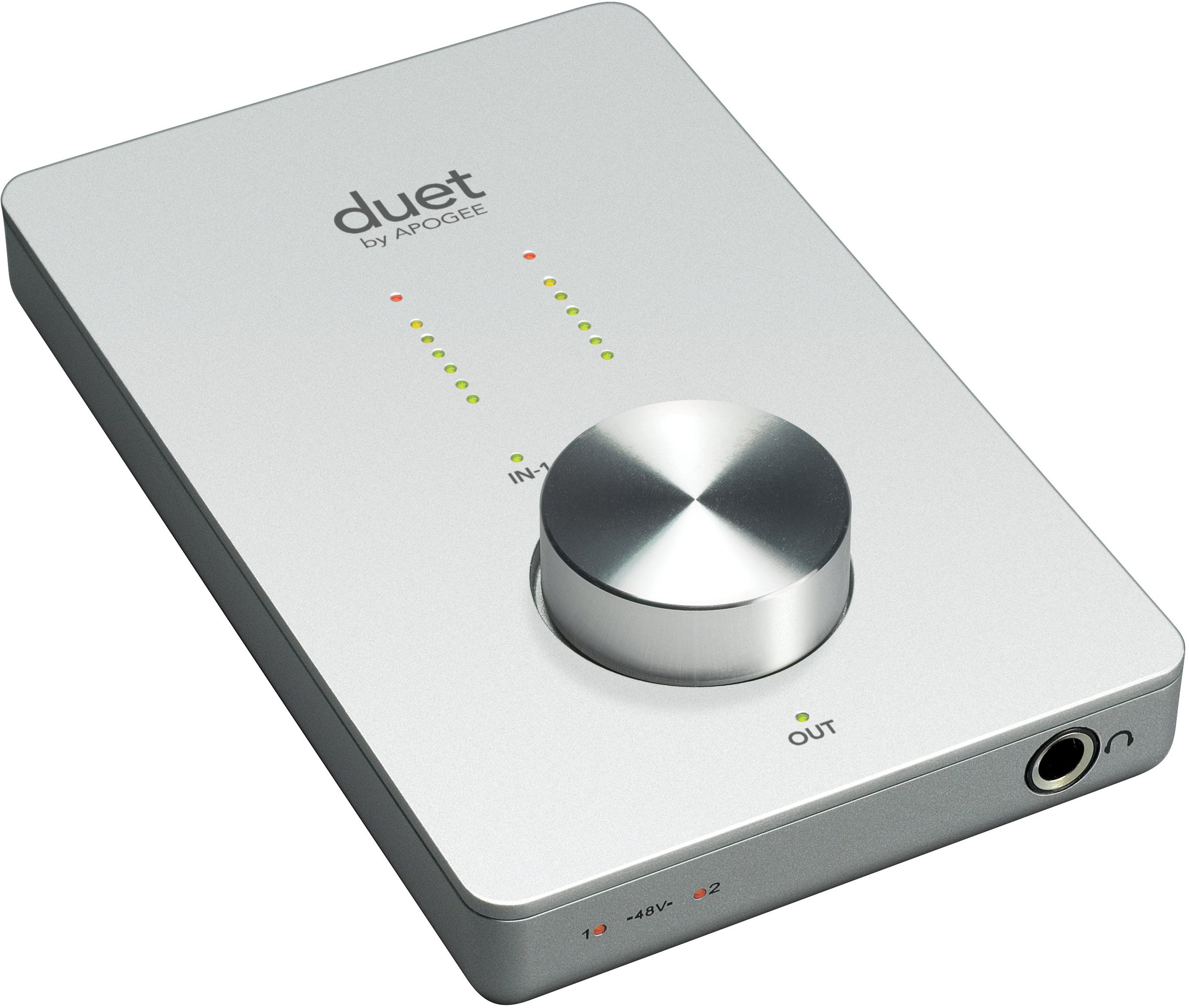

Вот у меня звуковая карта (старая конечно, но люминивая) - там всего одна ручка (она же кнопка) - кошерно сделано

[svlenina]

А что за кнопочки "сеть" и рядом, можно на них ссылку? понравились

ссылка на кнопочки:
https://aliexpress.ru/item/32676085681. ... w4QAvD_BwE

[svlenina]

Значит мои 49990 с и-бея тоже оригинальные - раз греются так же. А я всё думал, что раз никто на докторхэде не жалуется на нагрев, значит мне подделку прислали. А у вас они по две на переходнике стоят или в моно-варианте? Просто я в свой ЦАП ставил их, они там в переходнике по паре штук стояли - сверху и снизу платы, так нагрев был дикий - до 75 градусов, и я не рискнул их оставить. Хотя параметры у них прямо запредельно высокие. Странно, что их перестали выпускать

Ток покоя lme49990 примерно в 2,5 раза выше, чем у opa1611, сильно греется. Переходник в моно. На снимке еще без радиаторов.

[akaVLadek]

Всем привет.
Приобрел у Юрия две платы версии 2_052. Ищу мастера, который сможет собрать усилитель. Желательно в Киеве. Корпус, блоки питания есть.
Ссори если прям сильно не по теме, но не нашел темы где бы мастера предлагали свои услуги.

Может есть специалисты, кто готов собрать усилитель?

[Zuckerberg]

Должны быть желающие собрать ваш усилитель. Адмиииин, есть для Вас идея создать раздел услуги
