Hi-End усилитель своими руками на базе clone nCore 2_050

[Zuckerberg]

Здравствуйте, Alex, Юрий, участники и посетители форума!
Прошло 6 месяцев с момента получения мною и первого запуска 2-х nCore 2_050 от Юрия.
Цель была - собрать полный усилитель на основе УМ 2_050.
За это время было многое: болезнь, ожидание доставки других модулей для проекта, корпуса, проектирование в Multisim схемы и печатной платы предусилителя, изготовление и отладка предусилителя, постепенная сборка и отладка конструкции в целом.
Сейчас уже могу поделиться результатом своего оформления этого проекта.
1) основа - 2 nCore 2_050 от Юрия
2) Предварительный усилитель, спроектированный на основе 3-х схем из Интернета: "Регулятор ширины стереобазы", "Регулятор тембра с псевдообходом", "Тонкомпенсированный регулятор громкости с активной бас-коррекцией".
3) Блок питания 52-0-52 для основной схемы;
4) Блок питания 15-0-15 для предусилителя;
5) блок питания 0-12 для индикатора на светодиодах и для 4-х реле предусилителя;
6) индикатор на светодиодах;
7) простой предусилитель на 2 ОУ для устранения влияния помех от индикатора на предусилитель.
8) блок защиты колонок;
9) блок дополнительной фильтрации основного питания;
10) блок дополнительной фильтрации питания предусилителя;
11) фильтр входного питания 220 вольт.
Если у посетителей форума будут вопросы, готов по возможности ответить. Вдруг какие-то моменты заинтересуют.
Последовательность сборки - на фото ниже

Это вы круто так сделали, поздравляю!

[Sous]

отлично!

[bobun]

Всем здравствуйте!
Вопрос к тем, кто использует питание GHXAMP в своем усилителе - вы давно напряжение контролировали?
Я проверил только когда купил на холостую. Было в в норме +-48в. Собрал и слушаю уже месяц. Но вчера под руку подвернулся мультиметр, а там -53в +51в Как это???!
У меня конечно кондеры на 63в штатно, но читал отзывы на али тех кто на 35в заказывал, так там и конденсаторы на 35в стоят!

[Alex]

Проверил, все как и было в начале 48

[bobun]

приду с работы на холодную проверю еще. и на ХХ.
а они стабилизированные или нет? может у меня сеть гуляет?

[MaratAM]

Но вчера под руку подвернулся мультиметр

Если у мультиметра села крона, то он показывает завышенное напряжение.

[Dysindich]

Всем здравствуйте!
Вопрос к тем, кто использует питание GHXAMP в своем усилителе - вы давно напряжение контролировали?
Я проверил только когда купил на холостую. Было в в норме +-48в. Собрал и слушаю уже месяц. Но вчера под руку подвернулся мультиметр, а там -53в +51в Как это???!
У меня конечно кондеры на 63в штатно, но читал отзывы на али тех кто на 35в заказывал, так там и конденсаторы на 35в стоят!

Персонально Вам : стоит выяснить причину данной НЕИСПРАВНОСТИ, и устранить ее (пока она не устранила ваш усилитель)...
Будет интересно узнать о таковой причине... (когда Вы ее обнаружите и сообщите нам , здесь)

[Alex]

Но вчера под руку подвернулся мультиметр

Если у мультиметра села крона, то он показывает завышенное напряжение.

Мне так Ноут в ремонт притащили, намеряли 30 вольт на зарядном.

[cavant]

Алекс, добрый вечер

Спасибо за информативное видео еще раз ! Практически собрал по нему от и до хоть и не держал паяльник в руках лет 30
Подскажите пожалуйста каким сечением провода рекомендуете для разводки 12 В ?

И возможно ли подсказать маркировку двух клем с переключателя каналов с тем чтобы можно было заказать их через интернет ?

Заранее спасибо



Корпус покупал здесь он комплектуется переключателем входов и кнопкой включения. Цена $95
Блок питания 500 Вт на 48 Вольт покупал здесь цена $28,4


Плата защиты две штуки здесь $16,37

[

[Alex]

И возможно ли подсказать маркировку двух клем с переключателя каналов с тем чтобы можно было заказать их через интернет ?

не совсем понял, что

[bobun]

Если у мультиметра села крона, то он показывает завышенное напряжение.

БИНГО!
Так и есть. Крону поменял и демоны самоликвидировались

[cavant]

И возможно ли подсказать маркировку двух клем с переключателя каналов с тем чтобы можно было заказать их через интернет ?

не совсем понял, что

Наверное я неправильно выразился
Имел в виду колодки которые вставляются в эти клеммы на фото
Есть ли какие-то маркировки по ним ?

[Alex]

можно фото?

[Carwizard]

Если у мультиметра села крона, то он показывает завышенное напряжение.

Это справедливо только для но нэйм тестеров, да.
Во избежании попадания впросак целесообразнее юзать брэндовые приборы.
Например, у Джона Флюка тестер продолжает точные измерения вплоть до отключения, по причине севшего питания.

[Alex]

Мой вообще работает даже без батареек

[AleksStr82]

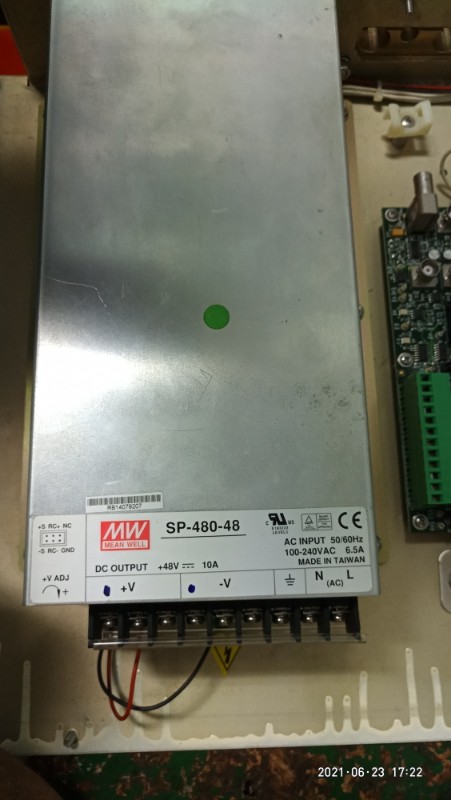

Дорого времени всем, есть вопросик. На работе завалялись пара однополярных блоков питания +48В . Можно их использовать для питания данного УМЗЧ?


[Dysindich]

Вообще - это, очень хорошие БП. (тем более, если , пара - завалялась - то, очень даже -можно попробовать). Я применил подобное для питания 502SX PRO - результат - замечательный. (у данных БП - офигезный комплекс параметров, шумы-пульсации-пиковый ток -то, что доктор прописал...)

[AleksStr82]

Да вот как всё это собрать вместе... В общих чертах всё понятно, но не хотелось бы спалить унчики , запасных нету.

[Zaporogec]

"Я так , подозреваю, что Вы, затрудняетесь с вопросом подключения двух однополярников , чтобы получить двухполярное....?
Вперед и с песней! (не сложнее, чем - две батарейки )"

Был бы тоже благодарен за совет как это сделать корректно для +- 48 и 400 Вт потребления.

[Dysindich]

На здоровье!!
https://www.youtube.com/watch?v=eT7R0z_2cjs
Думаю, поможет...

[Alex]

Продолжение темы про блоки питания viewtopic.php?p=13375#p13375

[Sous]

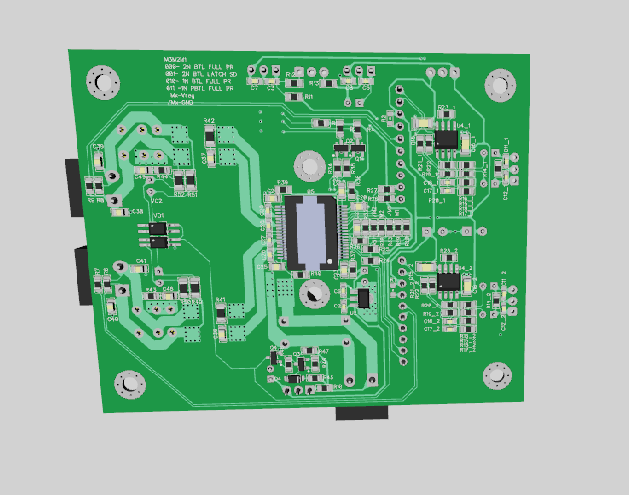

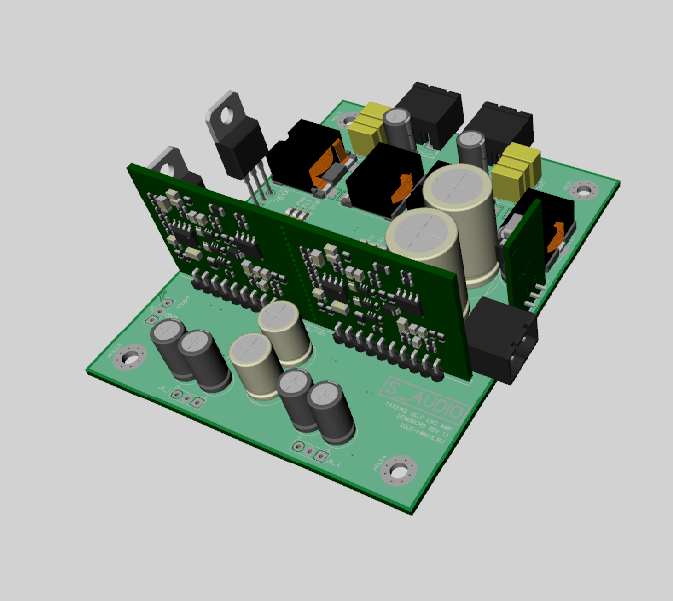

Новости разработки:
Заказан предсерийный образец 100Вт версии.
В этот раз использован драйвер TAS5162.



[Alex]

Супер, какие преимущества в новой версии?

[VladimirG]

Новости разработки:
Заказан предсерийный образец 100Вт версии.

А что с третьей версией, ее можно заказывать, ждем с декабря?

[Sous]

3 верс есть в наличии, только сборка долгая

[Sous]

Супер, какие преимущества в новой версии?

Преимущество в конструктиве. Мелкий размер, и стоимость меньше.

[kecha28]

Добрый день. Какова стоимость 3й версии?

[Jek001973]

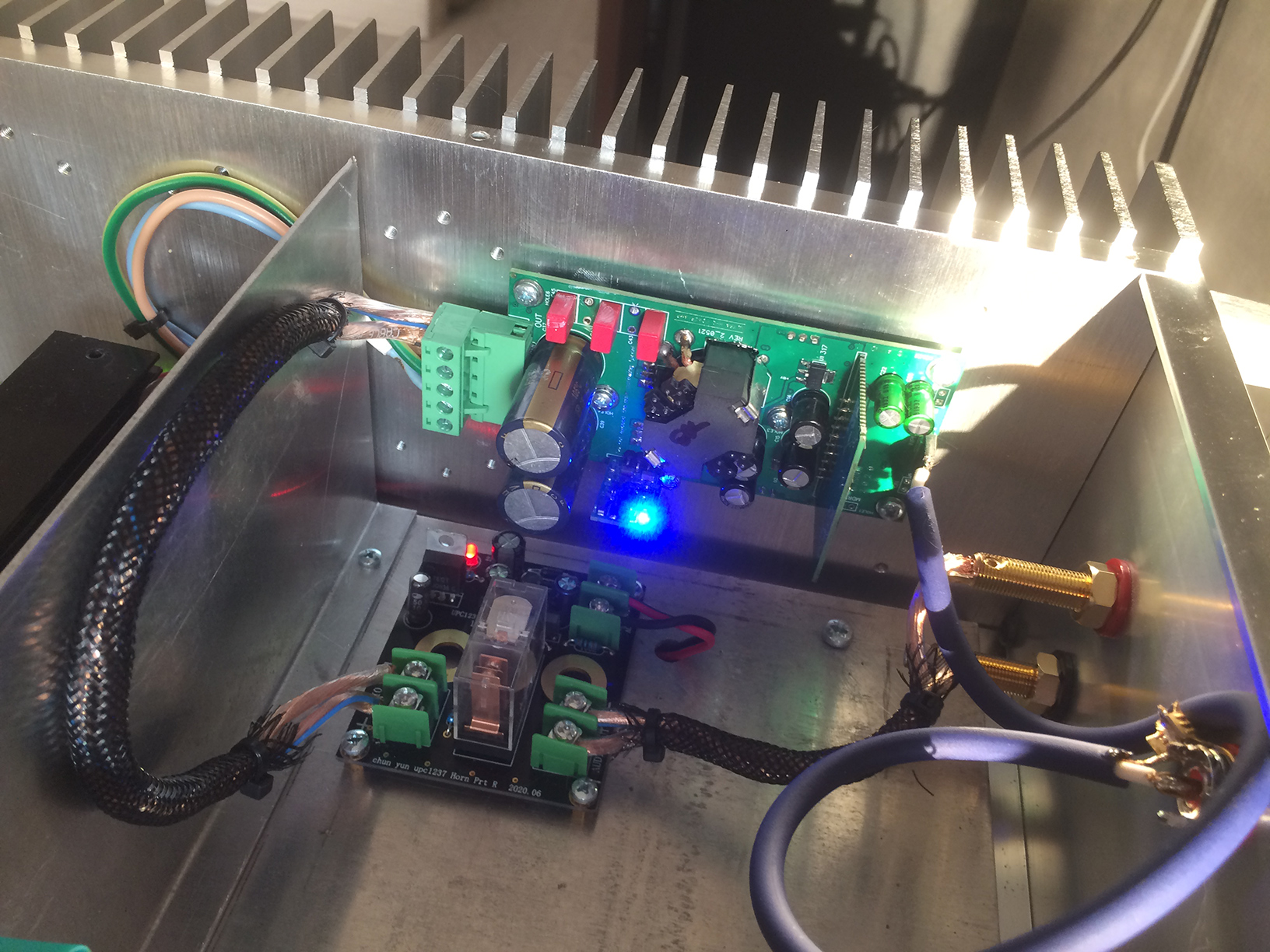

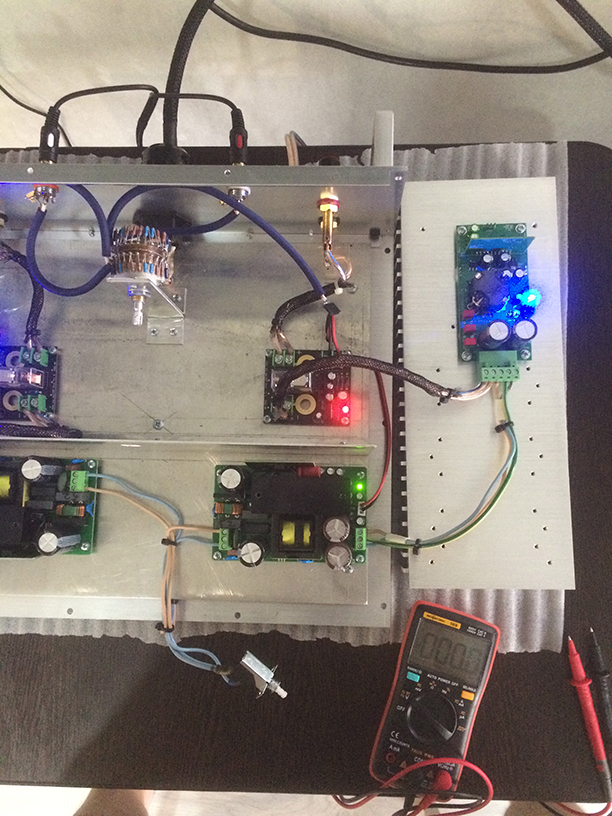

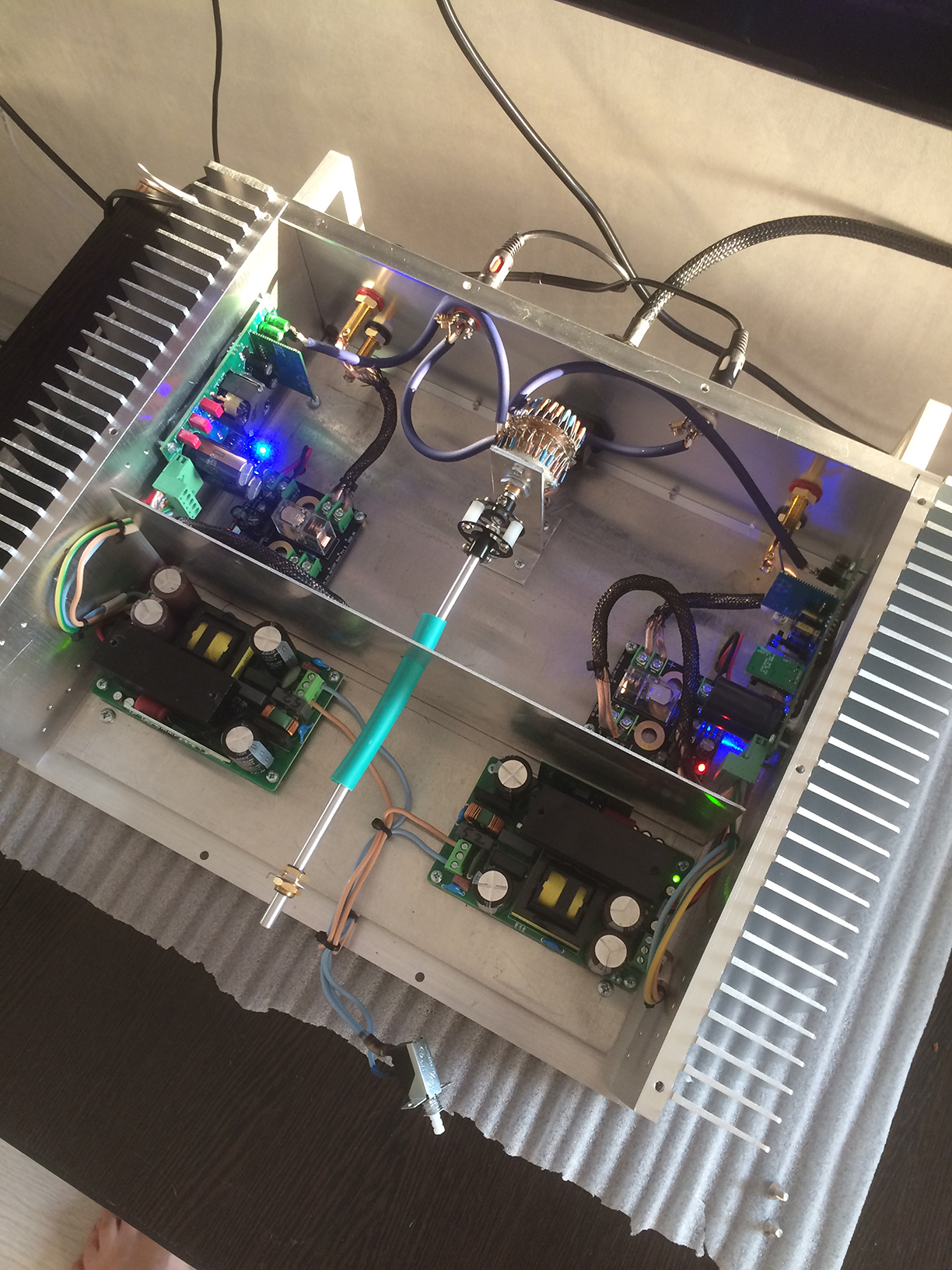

Наконец-то собрал усилитель, осталось передняя панель.
Старался все по «фэншую».
Очень доволен, шумов и прочих помех нет, играет чисто.

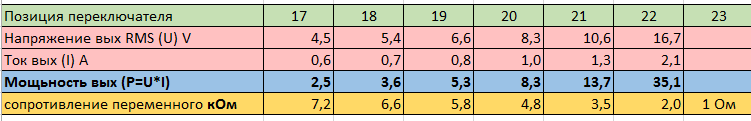

Провел замеры выходной мощности при разных положениях потенциометра 10кОм, 23 положения (см. таблицу).


Боюсь подать на колонки максимальную мощность. (У меня Диатлон 77. Номинальная мощность 50Вт, максимальная 230Вт)
Есть вопрос:
1) Какая максимальная выходная мощность усилителя при:
Напряжение питания +/- 51В
Акустическая система 8Ом, 93dB.
Для замера подавал входной сигнал 1 кГц, синус, 1В.

2) Какое поставить сопротивление последовательно потенциометру, для ограничения Выходной мощности до 100Вт.
3) Если будет подан входной сигнал 2В (как в обычных предах и ЦАПах), увеличиться ли выходная мощность?

[ms142]

Небольшая рекомендация:
1. Свить провода от БП к УМ. Ну и сетевые тоже не помешает.
2. Уменьшить длину акустических между УМ и защитой.

БП нельзя было развернуть на 90 градусов? Тогда бы провода к УМ были бы самыми короткими.

[Jek001973]

Небольшая рекомендация:
1. Свить провода от БП к УМ. Ну и сетевые тоже не помешает.
2. Уменьшить длину акустических между УМ и защитой.

БП нельзя было развернуть на 90 градусов? Тогда бы провода к УМ были бы самыми короткими.

Спасибо
1) согласен
2) длинна такая, что бы не отключая УМ положить его с радиатором рядом с корпусом. В дальнейшем можно уменьшить.


3) У меня на эти места планы (индикаторы стрелочные)

А что по моим вопросам?
