Hi-End усилитель своими руками на базе clone nCore 2_050

[Meloman79]

Вот это вы закрутили так закрутили

[ms142]

То MS142:
я вижу , Вы, человек ушлый.... все познавший в жизни (в свои смешные 3-4е десятка лет), поэтому, как мне кажется, Вы , вполне бы способны выставить на всеобщее , свои персональные рекомендации.... (а мы, в качестве гладиаторов с первого ряда , оценим и восхитимся.....если будет чем!).
Forward! Avant! Nach vorne! (что-то еще?....намекните, я переведу на Ваш родной)

1. Я не ушлый.
2. Мой возраст не настолько смешной, как Вы упомянули.
3. Свои видение решения технических вопросов я по возможности не скрываю и стараюсь помочь, когда просят.
4. А вот когда и что выставлять на всеобщее обозрение, я решаю сам и "на слабо" и т.п. не ведусь.
5. И уж тем более я не выступаю в цирке перед гладиаторами с любых рядов.
6. Неспособность гладиаторов отвечать на заданные им вопросы свидетельствует лишь об отсутствии в гладиаторской школе технических знаний.
7. Потому и восхищение этих гладиаторов мне как-то безразлично.

[ms142]

Если у меня потенциометр, могу ли я выпаять последний резистор (который кажется 1 ом) и впаять туда 1 кОм?
Хочется, что бы было по приличному. А не бегать за гостями менять предохранители.
Если уже входное будет 5В, то уже действительно защиты от дураков нет, и это предохранитель.
--------
А сзади можно поставить тумблер - который будет закорачивать через 1 Ом вход. Для подключения усилка на максимум для других колонок.

Лучше нарисуйте, полет мысли не понятен.

[Dysindich]

То MS142:
я вижу , Вы, человек ушлый.... все познавший в жизни (в свои смешные 3-4е десятка лет), поэтому, как мне кажется, Вы , вполне бы способны выставить на всеобщее , свои персональные рекомендации.... (а мы, в качестве гладиаторов с первого ряда , оценим и восхитимся.....если будет чем!).
Forward! Avant! Nach vorne! (что-то еще?....намекните, я переведу на Ваш родной)

1. Я не ушлый.
2. Мой возраст не настолько смешной, как Вы упомянули.
3. Свои видение решения технических вопросов я по возможности не скрываю и стараюсь помочь, когда просят.
4. А вот когда и что выставлять на всеобщее обозрение, я решаю сам и "на слабо" и т.п. не ведусь.
5. И уж тем более я не выступаю в цирке перед гладиаторами с любых рядов.
6. Неспособность гладиаторов отвечать на заданные им вопросы свидетельствует лишь об отсутствии в гладиаторской школе технических знаний.
7. Потому и восхищение этих гладиаторов мне как-то безразлично.

Человек, насчитавший семь пунктов в тексте из трех - вполне себе , ушлый....

[Jek001973]

Если у меня потенциометр, могу ли я выпаять последний резистор (который кажется 1 ом) и впаять туда 1 кОм?
Хочется, что бы было по приличному. А не бегать за гостями менять предохранители.
Если уже входное будет 5В, то уже действительно защиты от дураков нет, и это предохранитель.
--------
А сзади можно поставить тумблер - который будет закорачивать через 1 Ом вход. Для подключения усилка на максимум для других колонок.

Лучше нарисуйте, полет мысли не понятен.

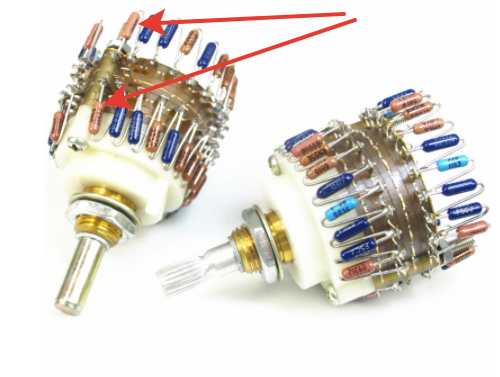

Поменять вот эти сопротивления на 1кОм:



[lgedmitry]

ну изменится шаг последней ступени - и всего делов. Так она вообще мало кого интересует. Обычно первые три четверти в ходу, а то и половина всего

[lgedmitry]

а если уж совсем по секрету между нами - поставьте PGA2320 - оно и проще, и с буфером, и недорого, и ступеньки мелконькие

[Dysindich]

Я, хоть и не MS, однако , готов ответить Вам на данный вопрос.... Не следует трогать данный резистор! (поскольку, - он ЗНАКООПРЕДЕЛЯЮЩИЙ, и не случайно его номинал равен входному сопротивлению усилителя.) Не нужно производить ненужные телодвижения , особенно в случаях, когда этому, нет оснований. (все у Вас - вполне себе нормально!, даже с учетом Вашей фобии несуществующего перегруза....)
У меня , нет усилителя в сетапе , с мощностью менее 150W, однако - это не мешает мне прослушивать мои АС (те, которые на 60W) с риском - их повредить. Более того.... многие АС, особенно с невыдающимися параметрами по чувствительности (а у Технарей , в большенстве своей - так и есть : 86-89Дбл....) Кроме того, и усилители, включая мою любимую Интегру, не любят колонки с большой мощностью, более того - очень любят АС с мощей, менее заявленной. И , для примера, 60W динамиков для усиля, спосбного на этом сопротивлении (6ть Ом номинала) развивать более сотни Ватт - это, то, что доктор прописал!

[Dysindich]

Прошу прощения.... за очковтирательство! (не разобрался , в пылу сражения , с Вашей репликой.... и с резистором не определился... - это не тот резистор, о котором я писал. )
Но, в любом случае - лучше ничего не трогать в регуляторах, а произвести коррекцию, если уж, так чешется , в другом , последовательном месте... или - до, или - после. (но - вещь - не порте ).

[ms142]

Поменять вот эти сопротивления на 1кОм:

Вы уверены, что там 1 Ом?
Ну и менять его в любом случае бессмысленно, т.к. в верхнем положении переключателя на вход УМ будет идти полный сигнал.

[ms142]

Человек, насчитавший семь пунктов в тексте из трех - вполне себе , ушлый....

Я не считал Ваши пункты, а ответил семью пунктами на Ваши ... даже не знаю, пусть будут фантазии. Разницу улавливаете? И кто тут ушлый?

На заданные Вам технические вопросы ответы будут? Видимо нет.

[ms142]

Ладно, продолжим.

Не следует трогать данный резистор! (поскольку, - он ЗНАКООПРЕДЕЛЯЮЩИЙ,

Что такое ЗНАКООПРЕДЕЛЯЮЩИЙ резистор? Какие знаки он определяет: дорожного движения, знаки свыше или может еще что?
Только не надо съезжать, что Вы о другом резисторе подумали из этого делителя, суть бреда это не меняет.

[lgedmitry]

Поменять вот эти сопротивления на 1кОм:

Вы уверены, что там 1 Ом?
Ну и менять его в любом случае бессмысленно, т.к. в верхнем положении переключателя на вход УМ будет идти полный сигнал.

под каждым словом подпишусь

[Sous]

Чем производить манипуляции с регуляторм, лучше уменьшить усиление предуусилителя, что делается заменой 1-го smd резисторана плате модуля.

[Sous]

По поводу плат защиты с реле. Тут недавно разбирались.
Обычно платы с али расчитаны на усилители 150Вт. Имеет значение интегрирующий конденсатор в датчике постоянного напряжения. Для 400Вт усилителя на пиках НЧ на большой мощности возможны срабатывания защиты. В итоге, в момент значительного тока через дроссель происходит отключение нагрузки, как любая индуктивность, выходной дроссель старается поддерживать ток неизменным, что приводит к ударному выбросу напряжения и выход из строя усилителя. По хорошему, на выход нужно было бы прицепить обратно смещенные диоды к шинам питания.

[vikfvm]

А какие именно диоды подходят для этих целей?

[Dysindich]

По поводу плат защиты с реле. Тут недавно разбирались.
Обычно платы с али расчитаны на усилители 150Вт. Имеет значение интегрирующий конденсатор в датчике постоянного напряжения. Для 400Вт усилителя на пиках НЧ на большой мощности возможны срабатывания защиты. В итоге, в момент значительного тока через дроссель происходит отключение нагрузки, как любая индуктивность, выходной дроссель старается поддерживать ток неизменным, что приводит к ударному выбросу напряжения и выход из строя усилителя. По хорошему, на выход нужно было бы прицепить обратно смещенные диоды к шинам питания.

По хорошему, было бы неплохо, если бы усилитель , сам был бы в состоянии быть самодостаточным решением (в плане запуска) и не требовал бы навешивания имитаторов нагрузки для БП в систему защиты АС, так как большинство из потребителей пользуется услугами Али..., а этот самый Али - еще тот жучара

[Jek001973]

Приветствую

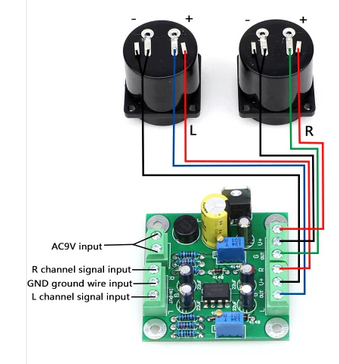

Подскажите, можно применять такое подключение индикатора к этому усилителю?
А именно там один вход земли.


И откуда лучше взять сигнал?
Смущает внутреннее сопротивление 630 Ом

[Jek001973]

Приветствую
Подскажите, можно применять такое подключение индикатора к этому усилителю?
А именно там один вход земли.





И откуда лучше взять сигнал?
Смущает внутреннее сопротивление 630 Ом

Есть мысли?

[vikfvm]

По хорошему, на выход нужно было бы прицепить обратно смещенные диоды к шинам питания.

До или после дросселя их цеплять?

[ms142]

До дросселя они есть в полевиках.

[ruslan_3d]

Добрый день всему форуму.. Очень понравилось изобретения Alex... Хочу себе что-то подобное собрать, подскажите с чего начать.. С Юрием уже общался по поводу плат, вроде он говорит версия 2.052 мне достаточно и сильных различий не замечу..
У меня куча вопросов.. Может есть подробный гайд (инструкция), по конкретным блокам питания , что лучше купить.. Ставить блок питания один или 2 шт..
Можно поставить и транс ТОР, ну я понял нужна развязка, тут об этом нет нечего..
Еще хочу входы кроме обычных RCA, поставить XLR (балансные) и желательно выход на Саб..
Также есть предпочтение сделать на вторую пару акустики доп . выходы ( 4 пары винтовых терминалов, которые позволяют организовать «би-вайринг» или «би-ампинг». )
Потом я понял что к плате 2.052 нужен пред усилитель или можно обойтись без него..
Сейчас слушаю Dune HD Max Vision 4K через свой старичек Marantz nr1604.
C Дюны приходит аналог на Marantz в RCA вход.. Играет в принципе лучше чем цифра..
Но для полного раскрытия Дюны нужен стерео усилок с XLR (балансными входами)..
Поэтому думал брать что-то в магазине, но после 2 недельного поиска понял все что на рынке до 2000 долларов, отстой..
Теперь вопрос получу ли я хотя-бы такого уровня звук что продается на рынке до 2000 долларов?
Или он будет лучше?
Хотел разъяснений и помощи с в сборке.. Я очень надеюсь что вы мне поможете.. С паяльником дружу нормально.. Но хочу получитьб Hi-end звук хотя-бы приемлемого качества..
Жду ответов..
И еще мне это надо подружить с Marantz 1604 .. Так как фронтальная акустика будет тогда подключена к усилку..С музыкой проблем нет если звук по аналогу будет приходить с Дюны на усилок на балансные входы, а вот в кино мне тогда надо звук брать pre-out аналога с Marantz и заводить на усилок входа RCA , но надо как то сделать обход предусилителя 2.052 (если он в нем встроен) сразу на силовой ..
Иначе звук будет проходить через 2 предусилителя, это плохо...
Жду ваших ответов
И можно как-то связаться с автором проектом c Alex

[Alex]

Я бы поставил 2 импульсных блока таких, как у меня в видео. Трансформатор, если вы хотите заявленую мощность должен быть огромный поэтому не вижу смысла в линейном блоке питания. Сигнал не нужно пускать мимо преда, он не вносит больших искажений, если вы дружите с паяльником, то у вас не возникнит ни каких проблем в сборке. Начинайте собирать и по ходу будут возникать вопросы, задавайте.

Теперь вопрос получу ли я хотя-бы такого уровня звук что продается на рынке до 2000 долларов?
Или он будет лучше?

Очень размытое понятие, укажите конкретный усилитель с каким хотите сравнить.

[ruslan_3d]

Я бы поставил 2 импульсных блока таких, как у меня в видео. Трансформатор, если вы хотите заявленую мощность должен быть огромный поэтому не вижу смысла в линейном блоке питания. Сигнал не нужно пускать мимо преда, он не вносит больших искажений, если вы дружите с паяльником, то у вас не возникнит ни каких проблем в сборке. Начинайте собирать и по ходу будут возникать вопросы, задавайте.

Теперь вопрос получу ли я хотя-бы такого уровня звук что продается на рынке до 2000 долларов?
Или он будет лучше?

Очень размытое понятие, укажите конкретный усилитель с каким хотите сравнить.

Допустим усилитель мощности Rotel RB-1582 MkII, Roksan k3 или интегральный Rotel Ra-1572 MkII

[Alex]

лучше будет и мощнее

[ruslan_3d]

ну тогда буду собирать.. Все-же какую лучше версию взять платы
А можно как-то узнать как еще организовать переключение между входами и все-же правильно вывести вторую пару акустики доп . выходы ( 4 пары винтовых терминалов, которые позволяют организовать «би-вайринг» или «би-ампинг». ) и также на саб

[Alex]

2.052

[Alex]

ну тогда буду собирать.. Все-же какую лучше версию взять платы
все-же правильно вывести вторую пару акустики доп . выходы ( 4 пары винтовых терминалов, которые позволяют организовать «би-вайринг» или «би-ампинг». ) и также на саб

1 плата = 1 канал, можно подключать 2 колонки на один канал, но это будет просто паралельное включение колонок.

[ruslan_3d]

Понял, а на саб тоже что-ли надо отдельно брать

[Dysindich]

Естественно, причем - большей мощности...
