Усилитель JLH 1969

[Alex8220]

А в верхней крышке у вас отверстия?

Да, там заводские прорези. На предыдущей странице фото. На дне сам сверлил.

[Незнайкин]

Я так понял транс туда торик не влезет уже?

[Lektor]

Под обычный трансформатор корпус должен быть гораздо больше. Трансформатор и силовые провода в этом усилителе находятся под постоянной нагрузкой, поэтому будут давать наводки на все, что рядом. Такой трансформатор желательно экранировать или размещать подальше от плат. Расположение силовых проводов искал экспериментально, при вкюченом усилителе по уровню фона.
После замены на ИБП эти проблемы исчезли вообще.

[Незнайкин]

Тогда может не париться и взять этот импульсник? И по цене в 4 раза дешевле.

[Lektor]

Решать вам, при каком варианте вы будете спокойно спать.
ИБП решает сразу несколько моментов. Первое, как вы заметили, - цена. Потом габариты и масса, встроенная стабилизация, отсутствие необходимости в банках конденсаторов, защита от перегруза и КЗ.
На соседнем ресурсе со мной не согласились. Сказали классический БП лучше, но нужен кошерный трансформатор, т.е. с низким током холостого хода. Китайцы такой не продают. По-моему нужно заказывать на Торнадо. Остальные деталюшки тоже не от дядюшки Ляо, диоды шоттки, большие и фирменные емкости, стабилизатор. Цена, вес, габарит впечатляют. Результат - не уверен.

[Alex]

Я выбрал с трансформатором, потому что захотелось классическую схему сделать. Но реально импульсник проще и дешевле.

[Canny]

А если ещё вспомнить как «легко» бороться с фонами и наводками то импульсный блок питания просто панацея от всех бед. А если его в экран поместить, то вообще идеально

[hottab]

Хммм....
Ну, не знаю... мне довелось с недельку поискать точку общей земли, а так - вопросов нет.... и по фону в том числе...

Платка - вот эта:
https://www.ebay.com/itm/1-Pair-JLH-196 ... SwPvFdJrVN

Конденсаторы - nichicon LowImp 470х63, выход - nichicon 2200x63, питание - 10000x50 Samwa "For Audio"
Питание - два стандартных тора 100ватт на 24 вольт.
Фона - 0.
Были серьезные наводки, пока не закоротил земли входных разъемов, после этого - тишина полная.
Звучит вполне прилично (как на меня).

[Lektor]

Никто не говорит, что при использовании трансформатора на 50Гц по-любому будет фон. И тем более никаких упреков или ухмылок в адрес традиционного пути. Более того, я выше писал, что Justas с соседнего форума попробовал ИБП и ему не понравилось. Почему я его упоминаю, потому что он перелопатил этот усилитель на уровне молекул.
Лично у меня стоял традиционный БП и фона не было. А ИБП для меня диковинка и я купил для пробы. Мне понравился результат.
Я пошел путем народного Hi-Fi без нанесения ущерба звуку. Может ИБП и хуже по звуку, но на столько, что я не заметил.

[hottab]

Никто не говорит, что при использовании трансформатора на 50Гц по-любому будет фон.

Так - не говорят. Но говорят, что с ИБП проблем нет вообще. Не знаю, не проверял.
Но при грамотном подходе и на линейном будет все гут.

И тем более никаких упреков или ухмылок в адрес традиционного пути. Более того, я выше писал, что Justas с соседнего форума попробовал ИБП и ему не понравилось. Почему я его упоминаю, потому что он перелопатил этот усилитель на уровне молекул.
Лично у меня стоял традиционный БП и фона не было. А ИБП для меня диковинка и я купил для пробы. Мне понравился результат.
Я пошел путем народного Hi-Fi без нанесения ущерба звуку. Может ИБП и хуже по звуку, но на столько, что я не заметил.

Тут как с компьютерными вирусами: если антивирус не нашел вирусов, это значит только то, что он не нашел вирусов, но совсем не значит, что их там нет.
Но тут можно долго спорить, и без особого толку, пока сам основательно не возьмешься за это, не узнаешь.
Вполне может быть, что ИБП - идеал для класса А, но у меня пока сомнения. И серьезные.

[Lektor]

Не хочу толочь воду в ступе. Уже перемыли кости. Все плюсы и минусы пережеваны. Я принимаю любую позицию по этому вопросу. Вам нравится ваш БП - я рад!

[hottab]

Не хочу толочь воду в ступе. Уже перемыли кости. Все плюсы и минусы пережеваны. Я принимаю любую позицию по этому вопросу. Вам нравится ваш БП - я рад!

Аналогично! (тут должны быть два смайлика, пожимающие друг другу руки )

[Lektor]

не вопрос
Начинающим я все же советовал бы ИБП)))

[Zav00lon]

ПРиехал таки мой ИБП, со второго раза. В этот раз заказывал на 36В и 5А. Выпаял я с него R11, заменил на подстроечный. На холостом ходу выставил напряжение 27В. Подключил к плате, напряжение по замерам - 20,2В. Как то странно, ну ладно. Выставил половину питания при помощи резистора 101. Включил мультиметр в разрыв питания платы, т.е. не как рекомендовано Худом, а как предложил Алекс, заменил кабель плусовой на мультиметр. Один конец в плюс клемы ИБП, второй в VCC на плате, вход закоротил. К выходу ничего не подключал. Меряю силу тока, мультиметр показывает 0,218А, начинаю накручивать 202 резистор, дохожу до 0,580 - срабатывает защита на ИБП. ЛАмпочка несколько раз мигает и включается вновь. Пытаюсь накрутить больше - не выходит, срабатывает защита и уже не восстанавливает питание. Откручиваю назад до 0,500А - все включается. Ждал полчаса. ЗАщита ещё несколько раз сработала. Транзистры еле теплые. Ставил сразу 15003G. МОжет быть такое, что это из за нестандартных повышающих транзисторов? Я сразу поставил BC557C и BD139 вместо китайских. Про эти писали что они все же музыкальнее звучат. РАсположение ног у BD 139 проверял тестером и по нему впаивал.
В принципе я все детали перед установкой проверял тестором. Ошибиться вроде как не мог. В чем может быть причина того что я не могу поднять ток покоя?

[Zav00lon]

Поставил цепь цобеля, не помогло. Заменил транзисторы на комплектные китайские, ну кроме 15003g - не помогло. Уж и не знаю что думать. Может ИБП дефектный?

[hottab]

Включил мультиметр в разрыв питания платы, т.е. не как рекомендовано Худом, а как предложил Алекс, заменил кабель плусовой на мультиметр. Один конец в плюс клемы ИБП, второй в VCC на плате, вход закоротил.

Попробуйте подать питание не через мультиметр, а через резистор 0,1 Ом (Можно и 1 Ом, но на нем будет больше падение, и греться будет прилично), и мерять на нем падение. Коллега на работе уверяет, что такие измерения надежнее и точнее.

[Lektor]

Замеры по падению напряжения на резисторе, как минимум, удобнее. Но меня сильно смущает просадка напряжения.
Надо проверить БП на мощном резисторе. У меня напряжение стоит как вкопанное. Такая просадка просто недопустима.
Мой БП на 150Вт, т.е. 24В, 6А. Ток на оба канала около 2,5А. Просадка меньше 0,5В
Менять напряжение регулятором можно, но по-моему там меняется обратная связь, которая обеспечивает стабилизацию.
Если я правильно прикинул для проверки нужен резистор на 11 Ом мощностью 70Вт. По видео видел, опускают их в воду, они там кипят)))
Что-то не так в вашем королевстве

[Zav00lon]

Выпаял подстроечник из ИБП, по тестеру - от 15,3 кОм, у меня такого номинала нет, взял два по 8,3кОм запаял последовательно, на холостом ходу почти 29 вольт выдает ИБП. Подключаю плату через RC фильтр - все равно 20,2В на входе на плату. Как такое может быть? Самое странное, что когда стоял подстроечник, то при подключенной плате крути его не крути, напряжение не менялось. Думаю теперь лабораторный блок что ли купить.

[Zav00lon]

На 11Ом мощных резисторов у меня нет, есть пара по 8Ом на 25Ватт. Можно ли ими попробовать проверить ИБП?

[Lektor]

Соедините последовательно и попробуйте.

[Zav00lon]

Сделал, после включения напряжение просело до тех же 20,2В. Где то через двадцать секунд начала срабатывать защита. Резисторы теплые. ДО кипения доводить не стал.
Впаял на место оригинальный - он на 20кОм. При включении блока на холостую - мультиметр показал 36В, но напряжение сразу стало падать. При подключении резисторов на выход, получаем те же 20,2В, потом падает до 20В и секунд через десять начинает срабатывать защита.
Теперь жалею что не проверил блок перед выпайкой R11 резистора. Думаю вот не повредил ли я блок при первом включении после установки подстроечного.

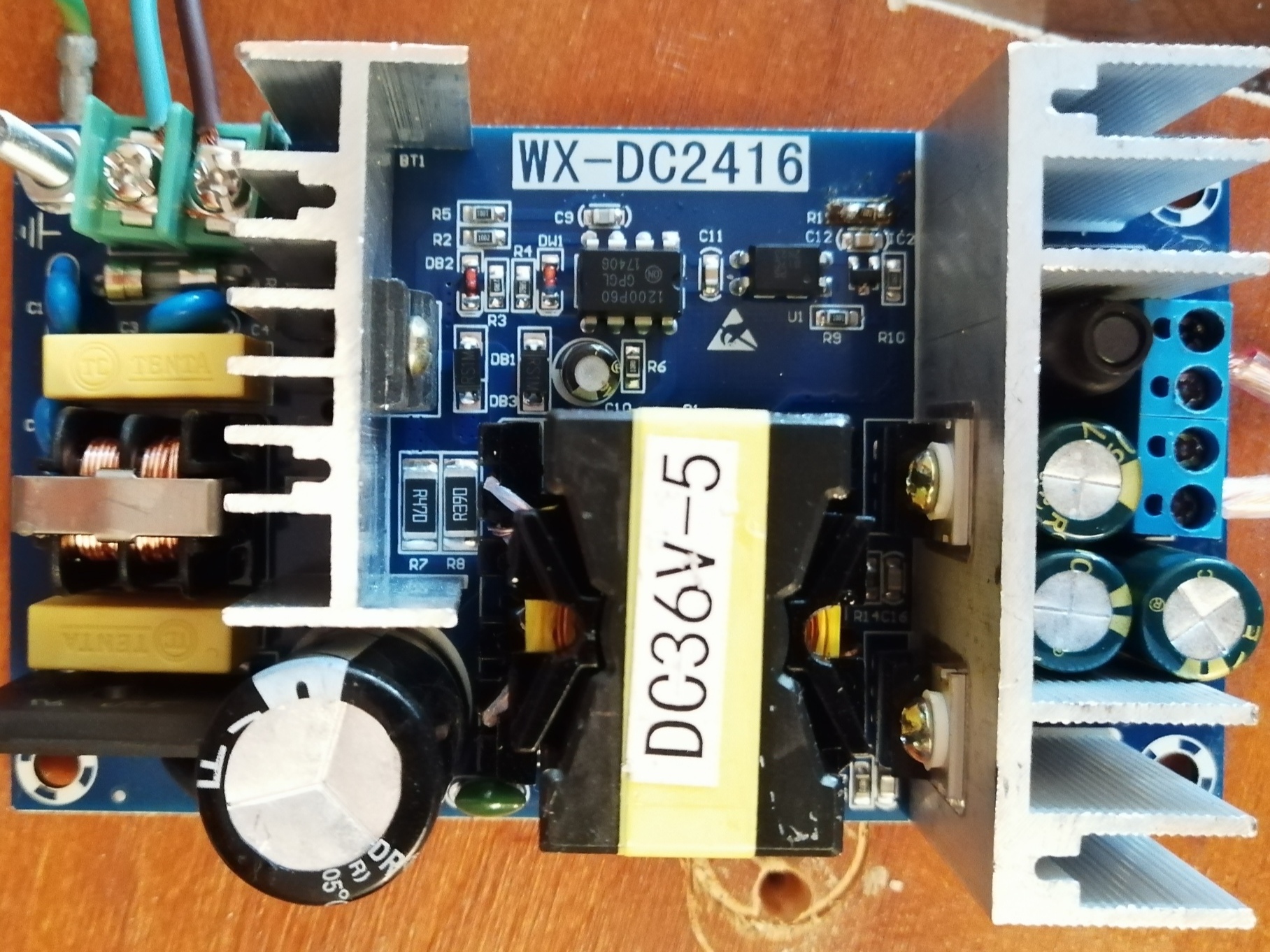

Мой блок выглядит вот так, если что:


[Lektor]

Подозреваю, что блок неисправный.

[Zav00lon]

От расстройства заказал себе лабораторный. Этот попробую пристроить в другое место и для других целей.
В пятницу закажу себе другой ИБП. Постараюсь не наступать на те же грабли.

[Lektor]

Такое бывает!
Мне кажется лучше взять на 24В и ничего не крутить там.

[Alex]

Я из 24В сделал лабораторный блок питания и регулятор вынес на корпус, работает от 3 до 30 В отлично

[Zav00lon]

Ну я заказал лабораторный уже готовый, промышленного производства. Стоит он недорого, да и в хозяйстве пригодится. 24 вольтовый до меня не доехал. Буду открывать спор. Этот был уже вторым и у другого продавца.

[Kostik]

Добрый день. Подскажите пожалуйста можно ли выставить ток покоя по питанию платы усилителя?

[Alex8220]

Добрый день. Подскажите пожалуйста можно ли выставить ток покоя по питанию платы усилителя?

Платы какого вида? Если питание однополярное, то можно замерить ток поставив амперметр в разрыв плюсового провода.

[Lektor]

Потрудитесь пересмотреть оба видео. Там все разжевано. Уверен вы там найдете еще и упущенные вами моменты.
На ваш вопрос - да, можно.

[hottab]

Добрый день. Подскажите пожалуйста можно ли выставить ток покоя по питанию платы усилителя?

Платы какого вида? Если питание однополярное, то можно замерить ток поставив амперметр в разрыв плюсового провода.

Лучше питание подать через низкоомный резистор (0,1 ом) и померять падение.
