Усилитель JLH 1969

[Lektor]

Если импульсный, то земля там не при чем. Это где-то наводки по проводам и контакты в разъемах.

[Alex]

Покажите фото вашего усилителя

[Zav00lon]

Шум удалось победить, по крайней мере после подключения коротким проводом к лабораторному блоку питания, выпаивания цепочки Цобеля удалось включить на вход медиаплеер на базе Малинки. К колонке был лёгкий шум при загрузке, но по ее окончании была тишина. К сожалению рабочий пока только один канал, второй почему то молчит. Видимо мои эксперименты с транзисторами на входе могли повредить те что на выходе. Попробую их выпаять и прозвонить.
Музыку пока не слушал на нормальных колонках, подключал бросовые Акаи от муз центра что бы выяснить будут ли удары при включении и выключении. К каоте тоже не подключал пока. Не щн успею ли завтра, так как семьёй едем на НГ праздники к родителям на 2 недели. Может быть уже по возвращении продолжу.

[Zav00lon]

П.С. фото завтра приложу.

[Den73]

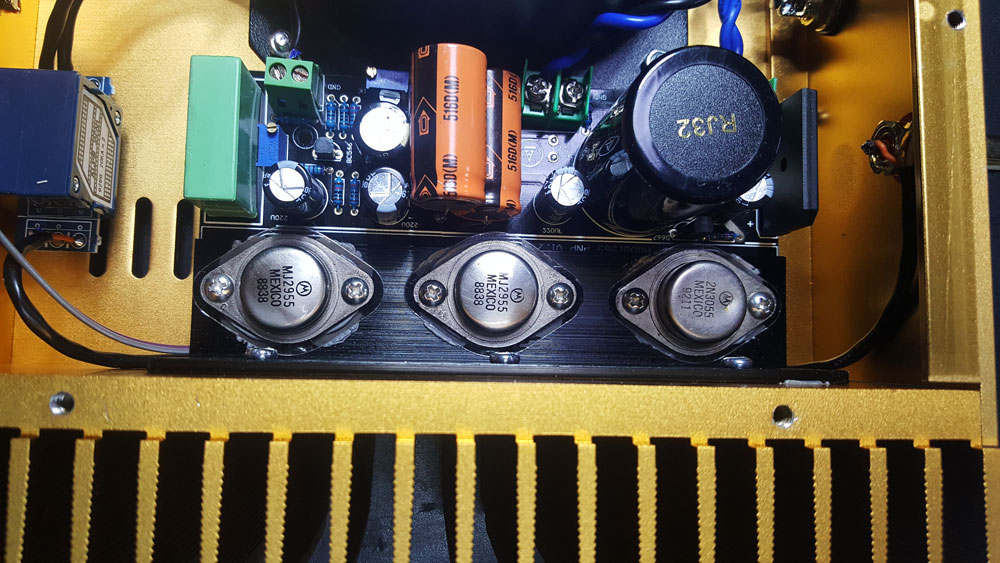

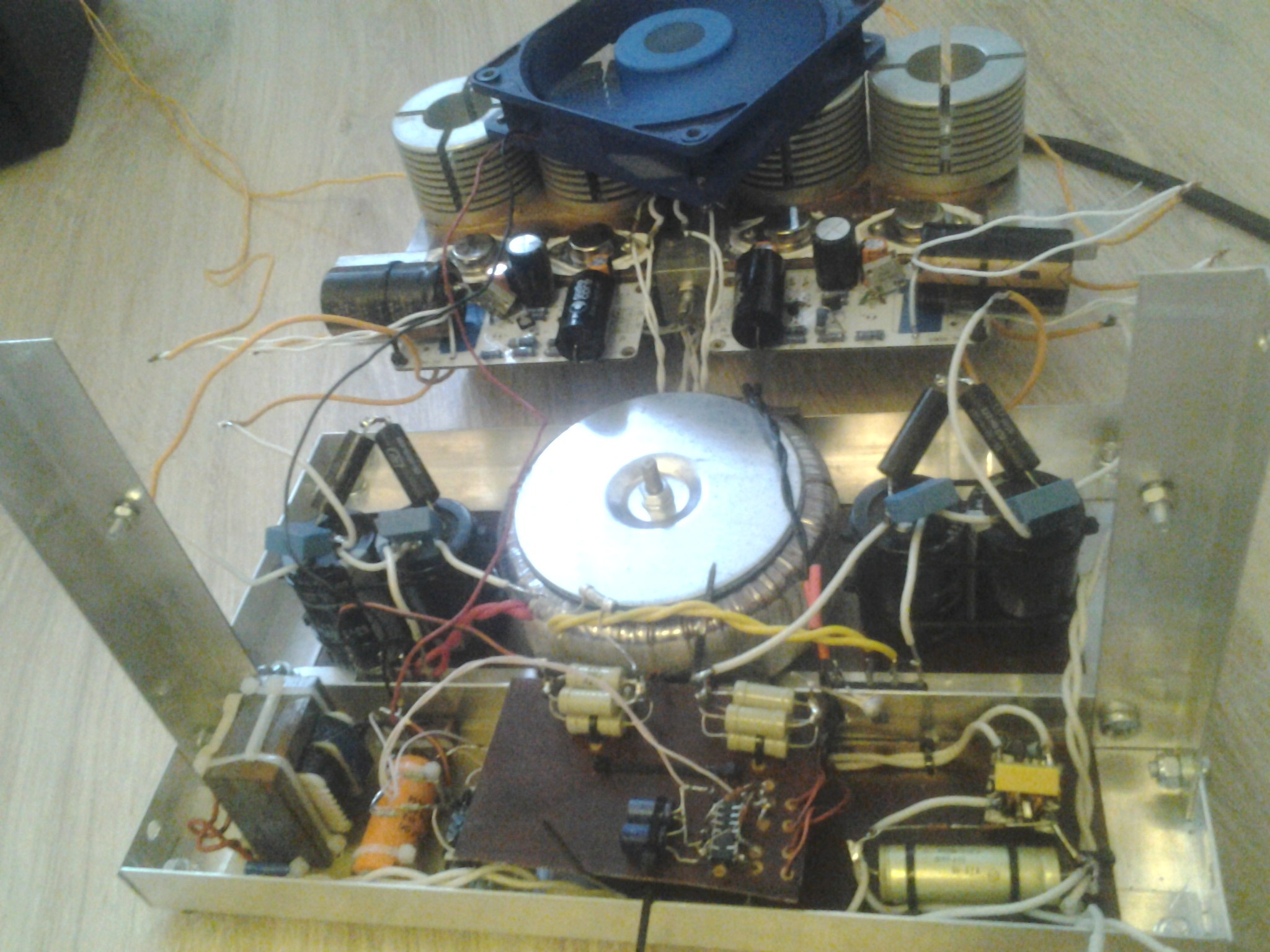

Пару лет назад собирал такой, понадеялся на активное охлаждение, но он все таки сгорел. Проработал пару месяцев, звук радовал))) запчасти все остались, щас вот думаю еще раз попробовать) озадачился подбором выходных транзисторов и вот что заметил. На двух транзисторах мультиметр показал бетту 43 и 48. Измерил так же при токе 1.5А и получилось где то 70 и 90! С ростом тока бэтта растет. Значит нужно измерять при выбранном рабочем значении тока.
Еще хочется выразить благодарность всем кто устраивает наглядные эксперименты и делится информацией! Пойду проверять на что способен худ))

[Den73]

И еще, ненашел инфы по поводу подбора резисторов р1,р2, (по оригинальной схеме)что на что влияет. Попробовал р1 поставил подстроечный и смотрел спектр, влияния не обнаружил, вплоть до килоомов. Дальше просто ток даже напряжением не увеличить. Значит можно оставить его 220Ом как китайцы предложили вместо 100Ом по худу, р2 меньше греться будет)

[Lektor]

Параметры транзисторов зависят еще от температуры. Так что надо их еще и нагреть. Конечно они сами нагреются, но это нужно учесть.
Холодными они не должны быть. Градусов 40-50.

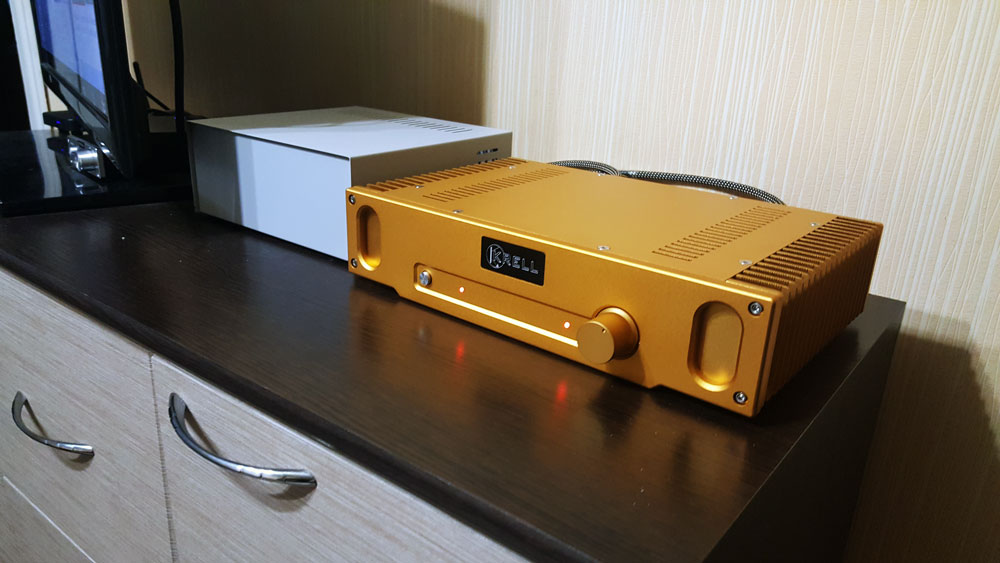

Корпус забавный, хорошо смотрится.

[IT-Prof]

Пару лет назад собирал такой....

Красивый корпус, оригинальный. Температуру лучше держать около 60 градусов главное не меньше 40 и не выше 70.

[Canny]

Я читал на форумах, у людей в А классе 100 -120 градусов работают! В принципе они будут работать но зачем?

[Lektor]

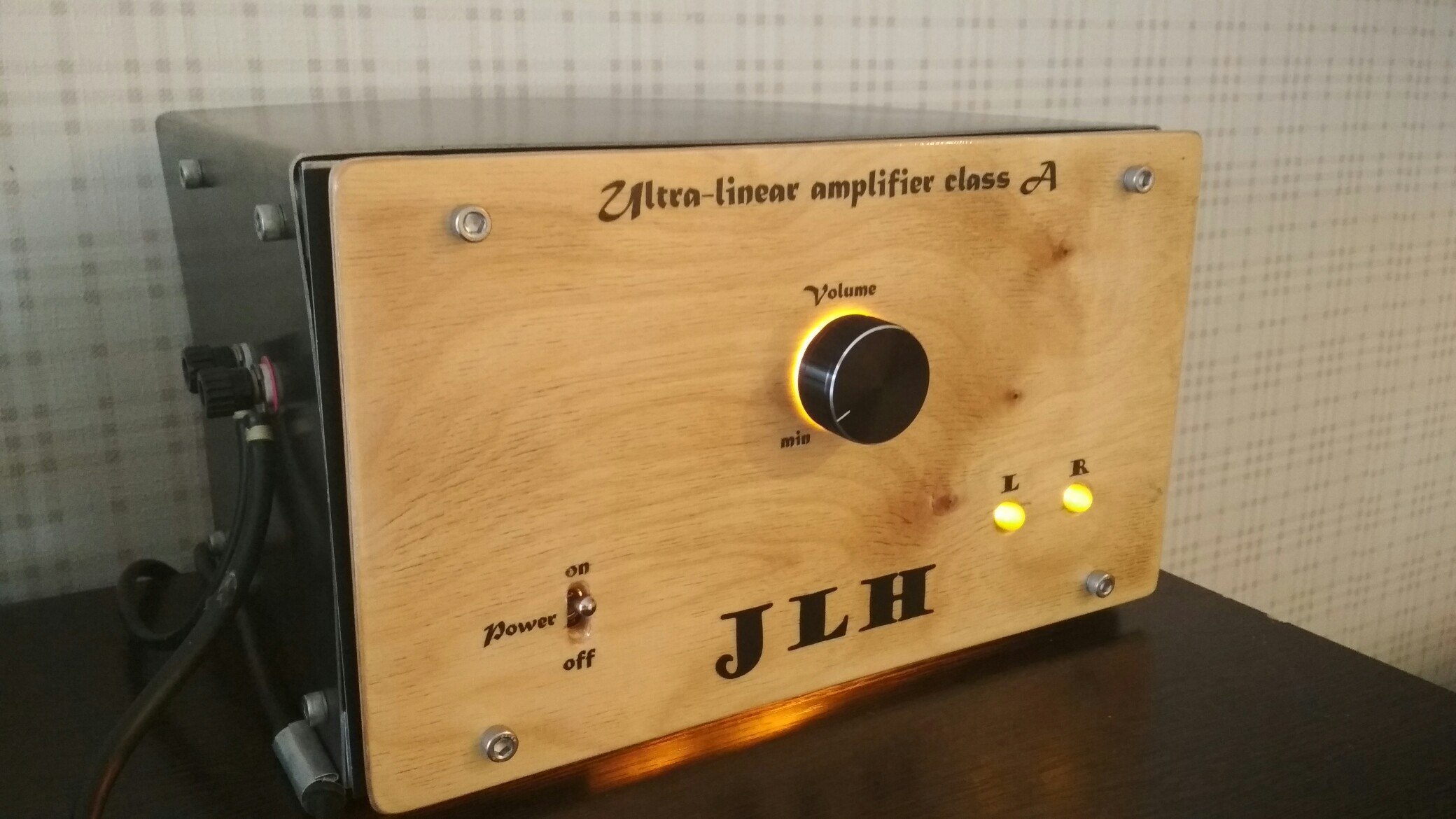

Слушал готовый усилитель JLH1969. Шикарно звучит. Этот тот случай, когда отдавать усилитель не хочется. Очень натуральное звучание. Довольно динамичное, детальное.



[Alex]

Красивый! А сильно греется?

[Lektor]

Потребляет из сети 80Вт, как и мой. Руку на корпусе можно держать спокойно, приятно горячий. Покрайней мере первый час.

[Sox2019]

Здравствуйте! А разница большая ,в звучании, между JLH1969 и JLH2003?

[Lektor]

Усилитель JLH очень чувствителен к подбору компонентов. Вы меняете конденсатор и усилитель другой, по звучанию. Поэтому разница будет, но какой вариант будет лучше может зависеть от мастера. Мнения разделяются. Одним нравится один вариант, другим другой. Но и тот и другой вас не разочарует, а пожалуй даже удивит.
Есть мнение, что использование на выходе транзисторов с прямой проводимостью значительно лучше для звука. Я такой усилитель на днях слушал, полностью собран в Китае. Очень хорошо звучит. Можно купить готовые платы такого варианта на Али

[Sox2019]

Спасибо.Понял...
А купить можно, но вы сами понимаете когда сам собирешь-другое ощущение
Тоже читал что транзисторы с прямой проводимостью в усилителе звучит лучше...
Предлагают 2N3055 RCA .... но у них частота не 4 мгц, а 2 мгц.... Где-то читал что с ними хуже звучание...

[dr.on]

С Прошедшим НГ всех!

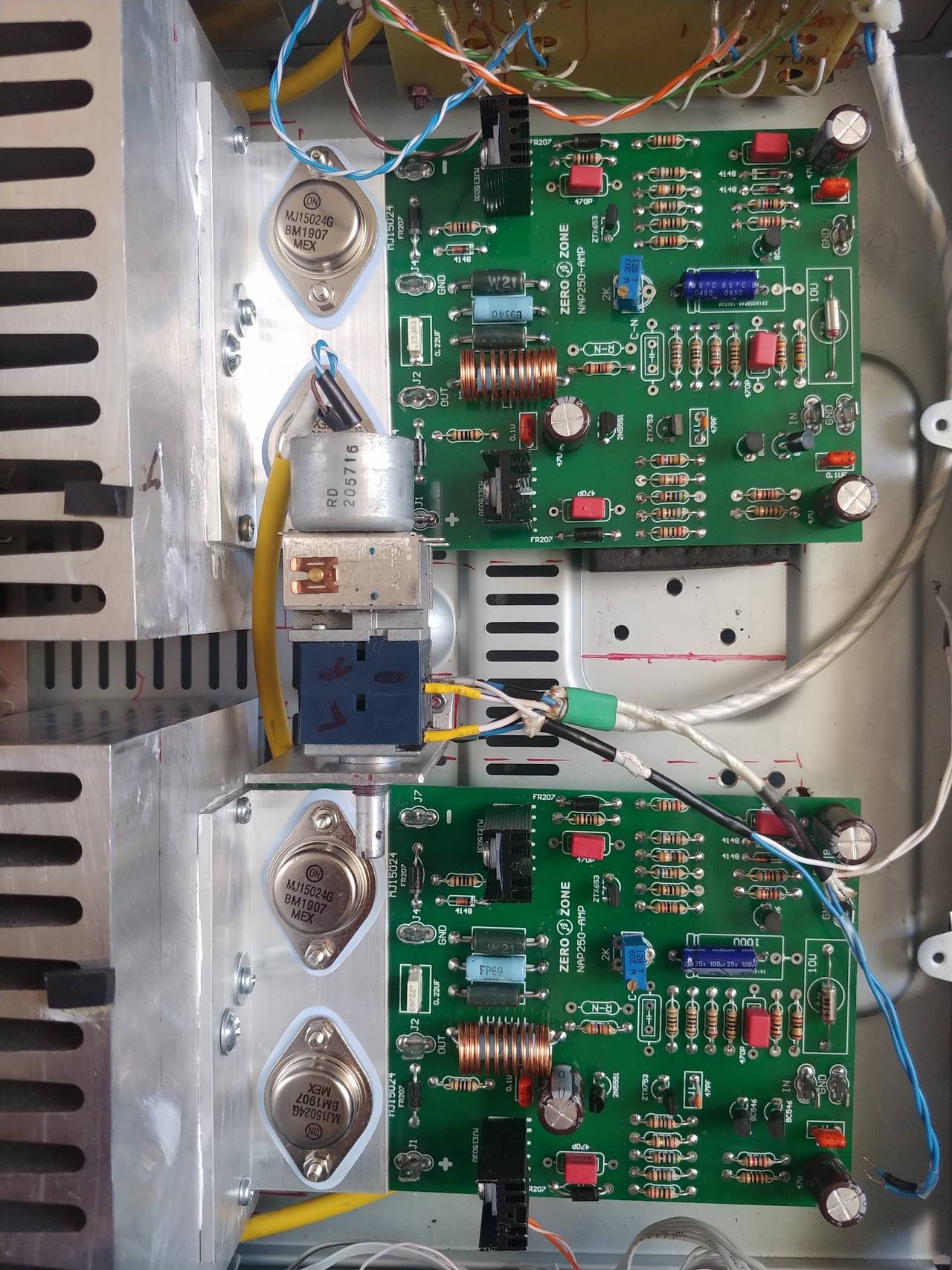

скрутил свой 1969. Питание 24волта, ток покоя 1,2А. транзистор после 20 минут 52 градуса.

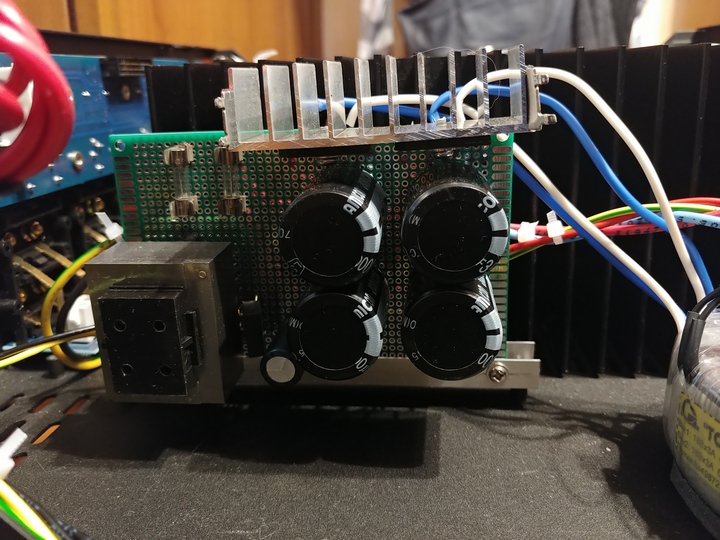

питание сделал на "коленке". на макетной плате 20000мкф и мост. сейчас настрорю второй канал. и буду прикручивать регулятор громкости никитина. надеюсь завтра услышать из него звук.

[Alex]

Поздравляю! И с Новым Годом!

[dr.on]

С прошедшим рождеством!
Запел мой 1969. Не разочаровал ни разу по звуку. Приятно звучит. Сижу слухаю....

[dr.on]

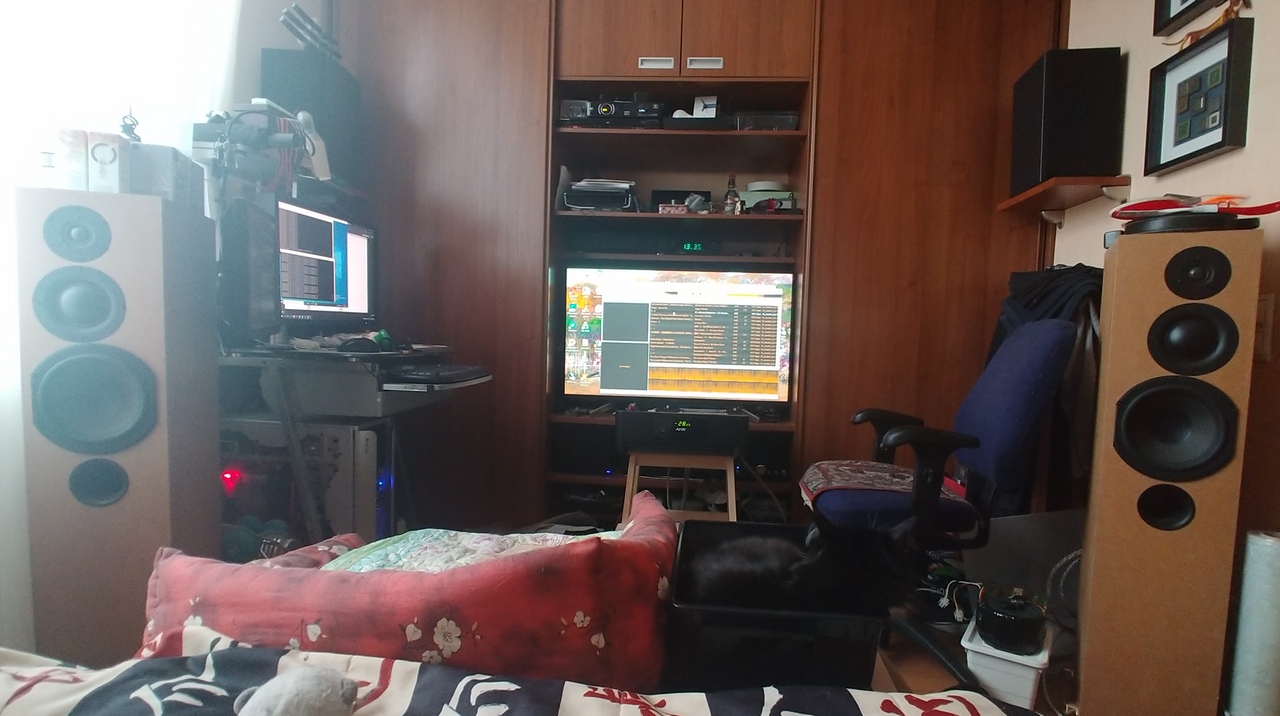

Слушаю на акустике Георгия Крылова. Кот как эксперт

[Lektor]

Поздравляю!!! Наслаждайтесь.
Со временем можно поменять транзисторы.

[Sox2019]

скрутил свой 1969.

Покупали кит или готовое изделия? Выходные транзистора какие стоят?

[Alex]

Круто! Поздравляю!

[Zav00lon]

Добрался я таки до своего JLH. Во первых удалось разобраться с не работавшим каналом. Похоже на проблему в клемме, я даже успел выпаять один из транзисторов, думал на него. Но потом подключил оба канала и тестером проверил. Везде примерно одинаковые значения, но на выходе был 0. При этом на обоих конденсаторах напряжение было одинаковое. А значит виноват был не плюсовой выход, а именно земля. Поскольку дорожек в этом месте на плате не видно, похоже в клемме земли соединены? или так дорожка уже под клеммой. Ну не важно, я воткнул кабель в земельный и звук появился.
Второе, когда для тестов усилитель был подключен к телефону - в колонках была тишина, конечно от телефона звук очень тихий, я прямо сразу расстроился, думал это максимум громкости. Но потом дошло что выходное усиление на телефоне очень низкое. Подключил Focusright и не успел включить музыку - снова получил фон в колонках. Похоже фон появляется только когда есть источник подключенный не по воздуху. Если трогать металлический корпус Focusright то фон усиливается. В общем музыку при таком фоне слушать неприятно.

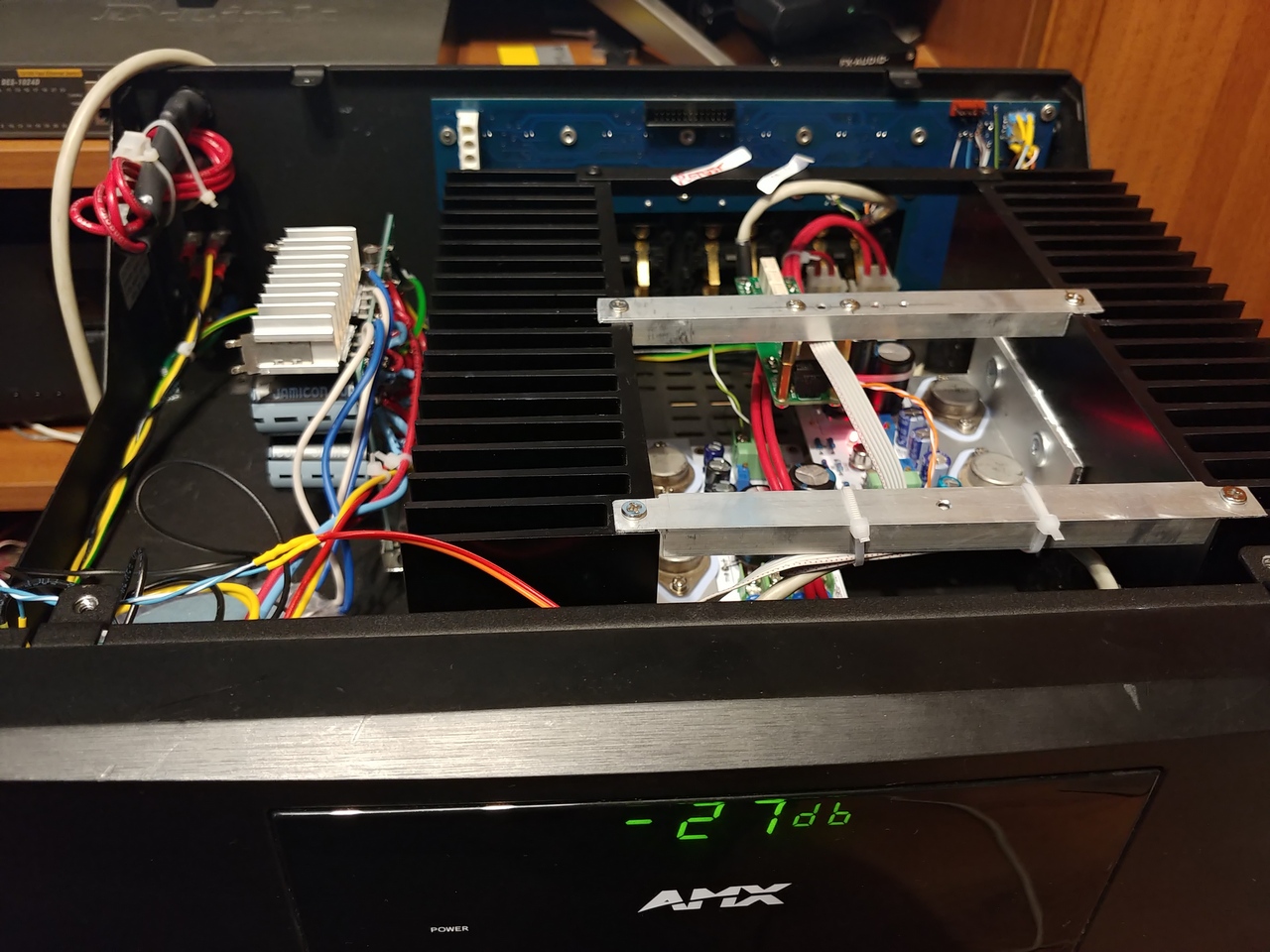

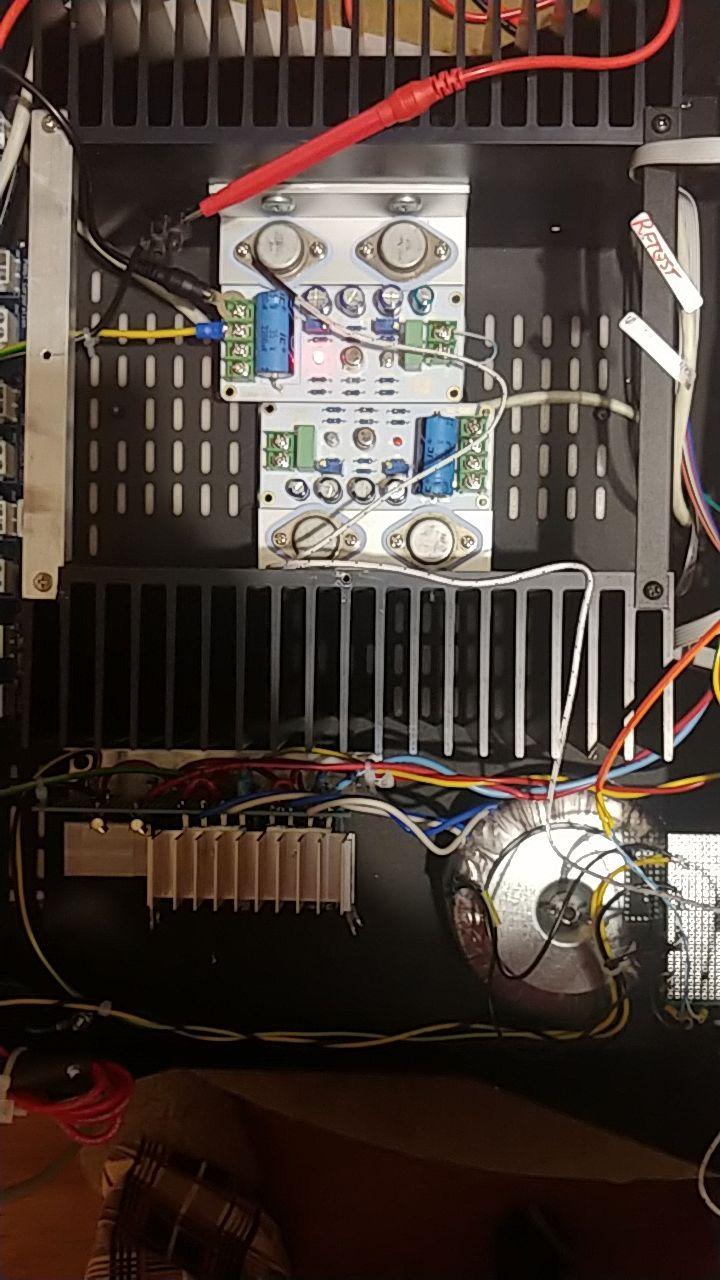

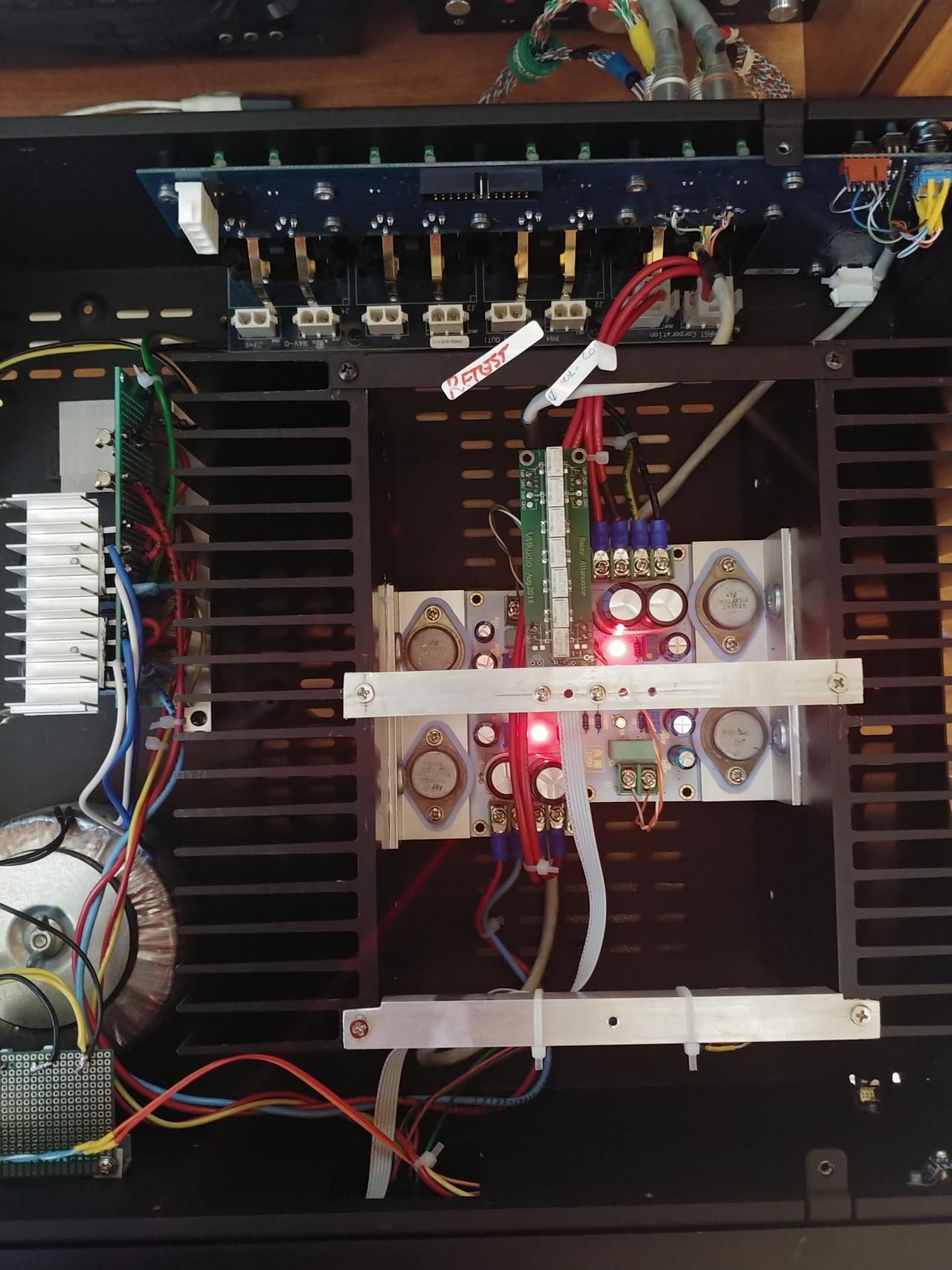

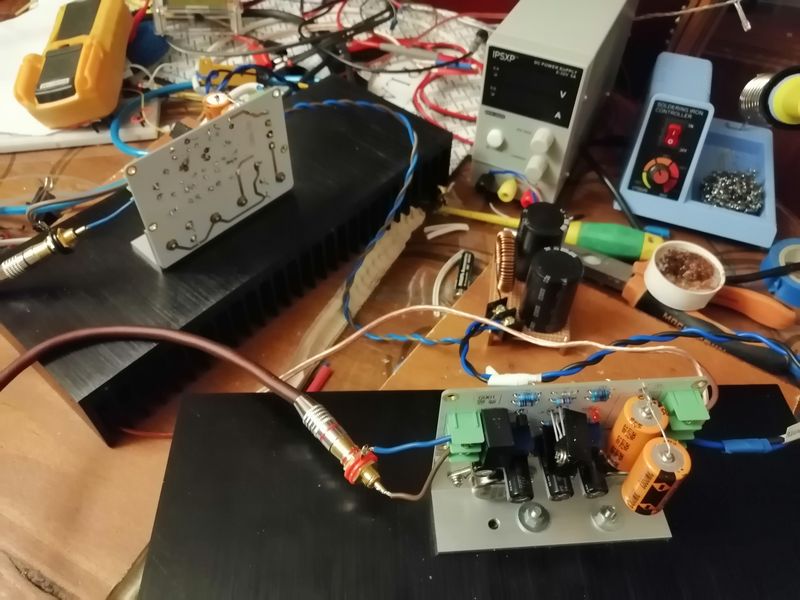

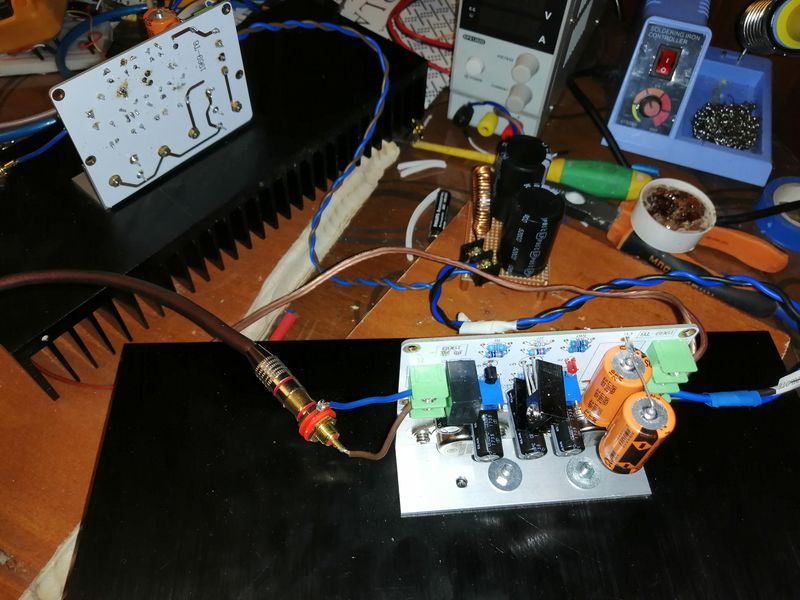

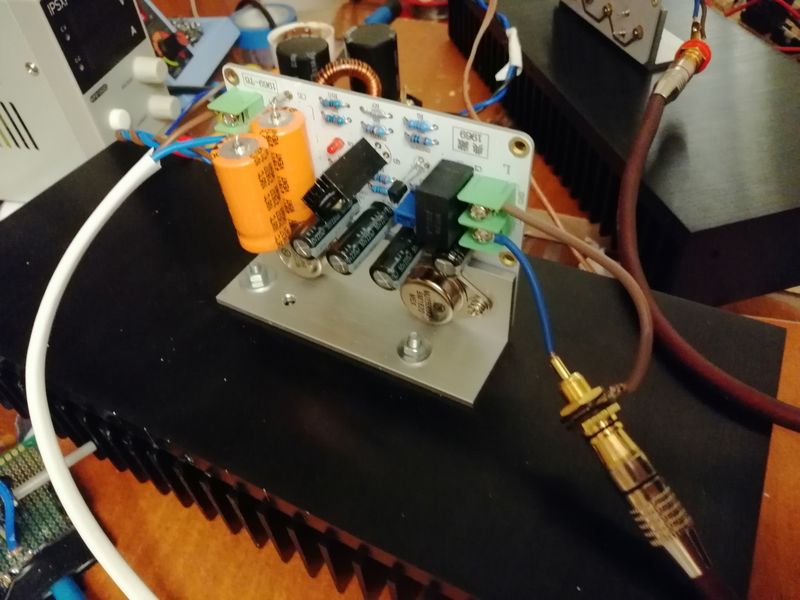

Грешил на карту - отключил её и компьютер, подключил малинку. Фон уменьшился, но остался. Теперь вот думаю как с ним воевать. Сделал вам пару фоток инсталляции.
Поскольку пока всё подключено к лабораторному блоку, завтра займусь уже ИБП, выпаяю резистор, заменю на подстроечный. Мне нужны 27В на выходе.


IMG_20200109_223724 (1).jpg (104.72 КБ) 1949 просмотров


[Sox2019]

Есть возможность приобрести подобранные 2sc5198 с бетой 140-150
Так же можно купить KD502
Что посоветуете или приобретать 2N3055

[Sox2019]

В общем музыку при таком фоне слушать неприятно.

А при закороченных входах фонит? Если нет....проверь шнур Похоже где то *висит* масса

[dr.on]

скрутил свой 1969.

Покупали кит или готовое изделия? Выходные транзистора какие стоят?

Купил готовые платы. Хотел попробовать. Погоняю как есть, потом может заморочусь на "фирменных" детелюшках. Пока усь не разочаровал. буду сравнивать с энд милениумом (на слух).

[Sox2019]

А выходные транзисторы не подделка вроде или все же подделка? Сравнение с милениум УЖЕ говорит что звучание хорошее у Худа
А что за продавец? Читал на разных форумах,что применение современных транзисторов даёт очень хорошие результаты..но теряется сам *шарм* звучания Худа....Я сам пока в ступоре...покупать готовый....собирать на современных транзисторах....или Самому делать один в один

[dr.on]

Я не проверял насколько оригинальные транзисторы. то что они ржавые говорит что БУ. Продаван оговаривал это условие, что транзисторы БУ и типа оригинальные. куплял в AiyimaTechnology Store. магаз вроде приличный, я у них много всячины покупал, ни разу не накосячили. склонен к довению.
про "шарм" не могу сказать, несчем сравнивать.
если это будет единственный усь для прослушки, то конечно нужно заморочится нормальной комплетухой. На современной или "той, что была", думаю нет разницы, т.к. все уже другое и того звука уже не получить (акустика другая, источник другой). Нужно просто нормальные деталюшки.

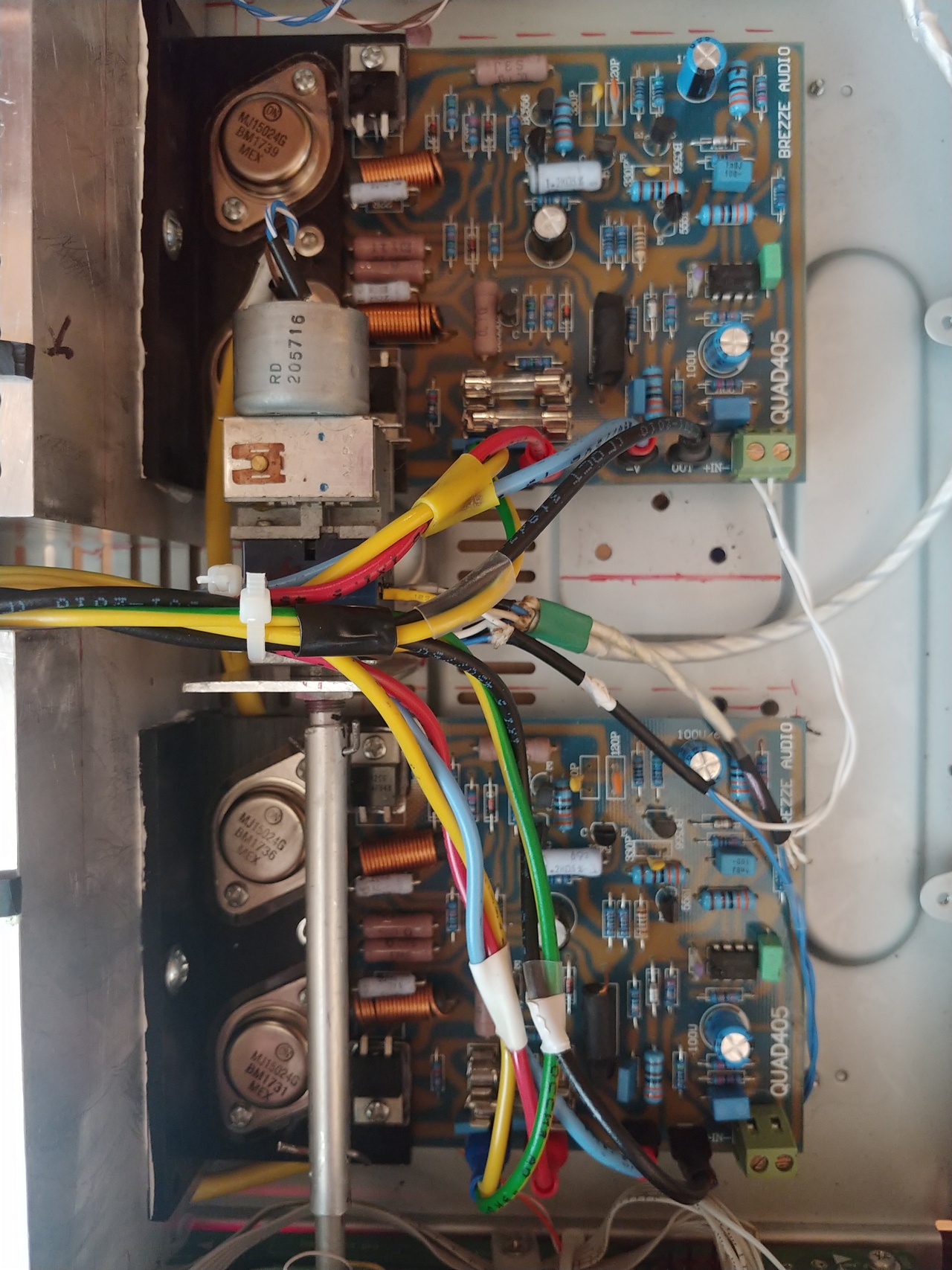

У меня этот усилок уже 6й в пользовании . до этого скрутил квад 405, крик никитинский, найм NCC200, Аудиоманьяк на LM3886, Энд милениум от Г.Крылова. Ущё есть бриг 2й ревизии и феникс 008.
Пока в лоб не сравнивал, подожду лета, вывезу на дачу хорошую акустику и буду гонять. Пока точно могу сказать, квад сливает найму. у квада звук плоский, как в кинотеатре. В общем как досабираю найм в корпус, сравню. отпишу тут о результатах.

[Lektor]

Если есть возможность подобрать пары, то хорошо этим воспользоваться. Тем более если есть отзывы по применению таких транзисторов в этом усилителе. Шармом часто люди называют такую хрень, что на уши не натянешь.

[Zav00lon]

При закороченных не фонит. Что значит висит масса? И шнур имеете в виду сигнальный кабель?
