Собираем усилитель clone ncore v3 инструкция + теория.

[classd]

Планирую питание подключить, пока не приехал 2бп, таким образом. БП 48в- усилитель- усилитель. Можно ли так подключить?
Как правильно?

если вы используете один бп на несколько потребителей. то гораздо лучше от источника к каждому потребителю тянуть свой провод, а не подключать потребители последовательно...

Можно ли подключить последовательно блоки питания а от блоков питания тянуть свои провода?

[ms142]

Это как?
Попробуйте нарисовать.

[ruslan_3d]

Планирую питание подключить, пока не приехал 2бп, таким образом. БП 48в- усилитель- усилитель. Можно ли так подключить?
Как правильно?

если вы используете один бп на несколько потребителей. то гораздо лучше от источника к каждому потребителю тянуть свой провод, а не подключать потребители последовательно...

Можно ли подключить последовательно блоки питания а от блоков питания тянуть свои провода?

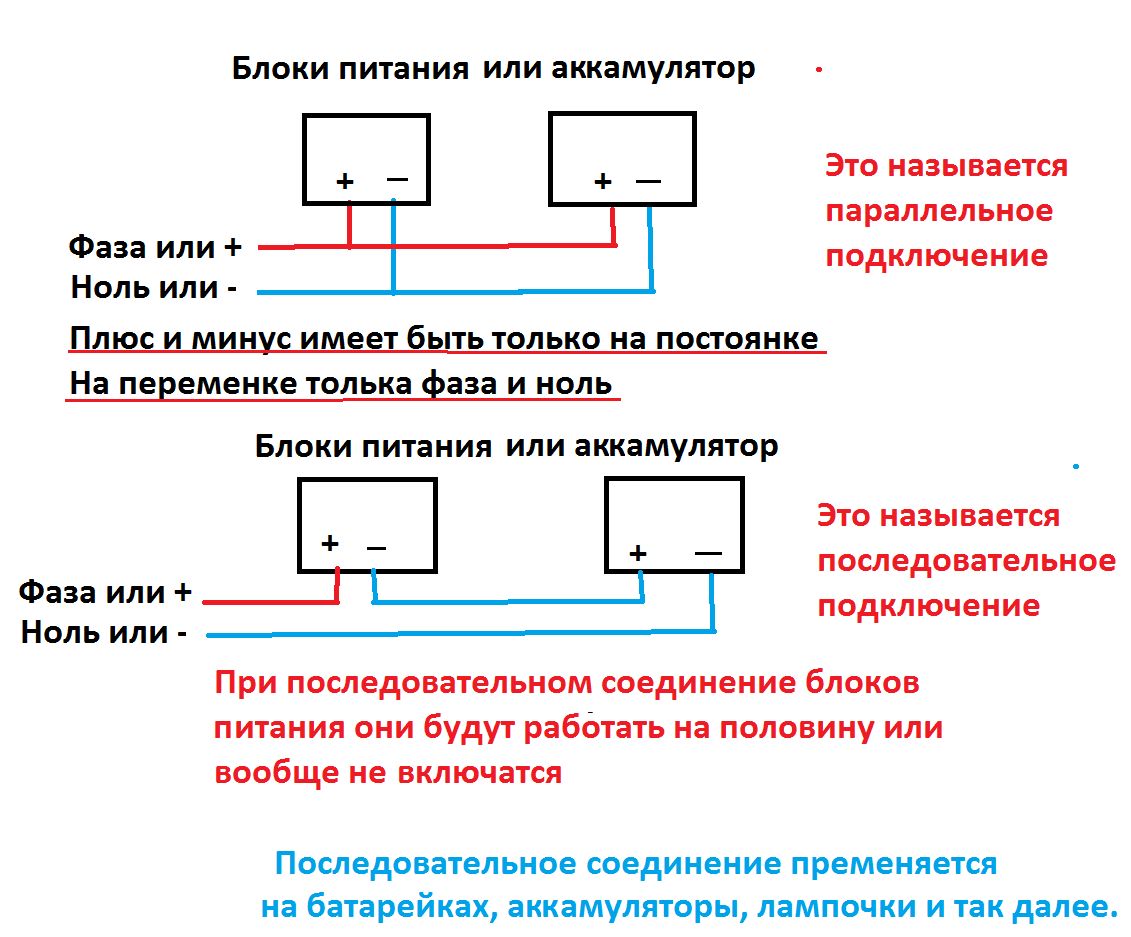

Вот вам нарисовал как подключаются блок питания или батарея..
Только внимательно изучите, а то сгорит у вас что нибудь..


[ruslan_3d]

Теперь подумайте как вы должны подключить сударь
Раз уже так сильно захотели собрать сами усилитель, найдите человека который понимает в элетроники, неужели в Минске нет таких..
Или надо хотя-бы знать какие-то азы поверхностно, а вы даже не знаете параллельное или последовательное подключение..

[ruslan_3d]

есть проводка от компьютерного блока питания.
в нем стальные провода.
планирую эти провода подключить от бп 48в к платам усилителя ncore.
стоит ли подключаться такими проводами или лучше медными?

Они могут быть не стальные, а луженные или чем-то покрыты..
Проверить можно так, если взять неодимовый магнит и поднести к проводу и если провод магнитится, то такие провода лучше не использовать..
Тогда искать медные, лучше бескислородные..

[ruslan_3d]

Это как?
Попробуйте нарисовать.

А вы наверно потихоньку посмеиваетесь над человеком, ну что тут поделаешь надо как-то ему помогать...

[ms142]

А вы наверно потихоньку посмеиваетесь над человеком, ну что тут поделаешь надо как-то ему помогать...

У Вас прям какая-то мания. То от Вас скрывают все, то Вы знаете, что думает пишущий тут человек.
Вот с чего Вы взяли, что я смеюсь? Скорее всего classd не совсем верно изложил свои мысли, поэтому я и попросил нарисовать. Удивительно, да?
Помогатель Вы наш...

[classd]

А вы наверно потихоньку посмеиваетесь над человеком, ну что тут поделаешь надо как-то ему помогать...

У Вас прям какая-то мания. То от Вас скрывают все, то Вы знаете, что думает пишущий тут человек.
Вот с чего Вы взяли, что я смеюсь? Скорее всего classd не совсем верно изложил свои мысли, поэтому я и попросил нарисовать. Удивительно, да?
Помогатель Вы наш...

верно, рисунок лучший вариант, чтобы было всем понятно.))

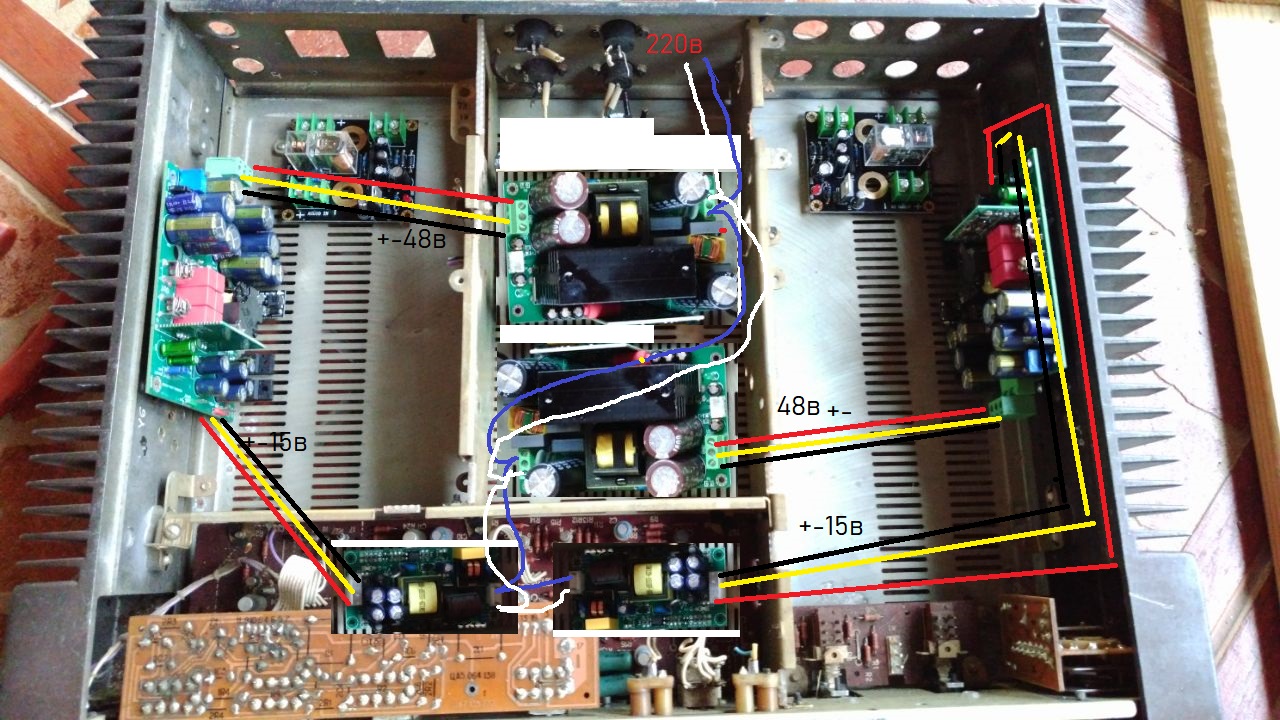

правильно ли сделал, что разместил блоки питания за перегородками? что это дает?


[classd]

есть проводка от компьютерного блока питания.
в нем стальные провода.
планирую эти провода подключить от бп 48в к платам усилителя ncore.
стоит ли подключаться такими проводами или лучше медными?

Они могут быть не стальные, а луженные или чем-то покрыты..
Проверить можно так, если взять неодимовый магнит и поднести к проводу и если провод магнитится, то такие провода лучше не использовать..
Тогда искать медные, лучше бескислородные..

надписи на кабеле такие
e239426 awm 1007 300v 20awg vw-1, awm 1 a , 20awg ft1
по ним можно сказать что провода медные?

[classd]

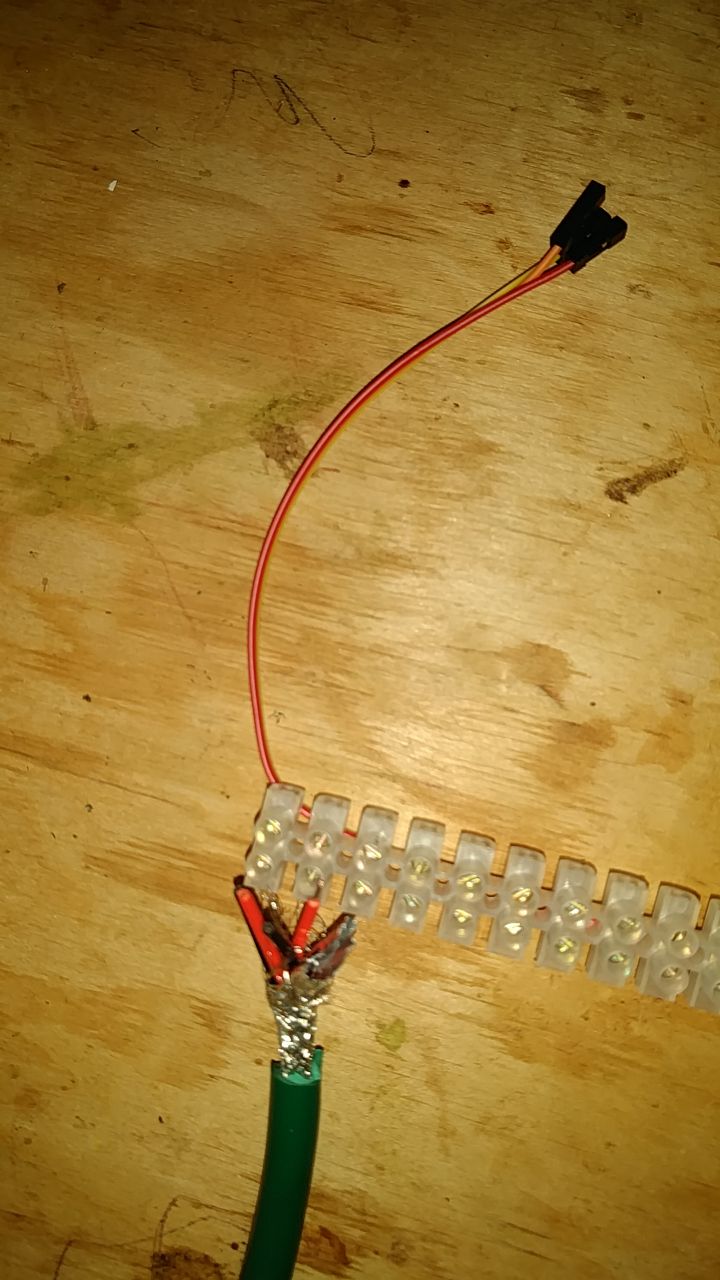

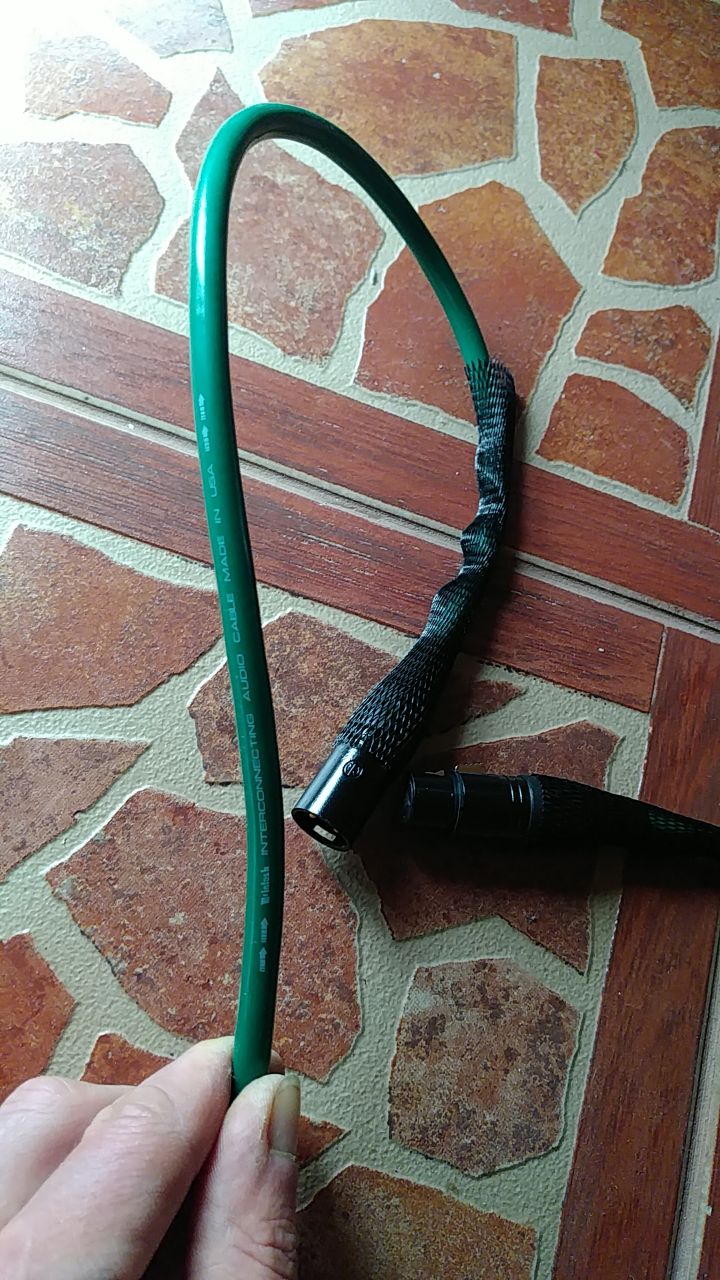

купил xlr провода mcintosh (китай), хочу разрезать их и подключить к балансному разъёму, так же купил 3пин коннектор с проводами планирую подключить через клеммы на фото изобразил, вопрос в следующем, у 3 пин коннектора провода очень тонкие если сравнивать с mcintosh,
1 как это повлияете на качество звука?
2 будет ли зависеть качество звука по xlr проводу от сечения провода?


[classd]

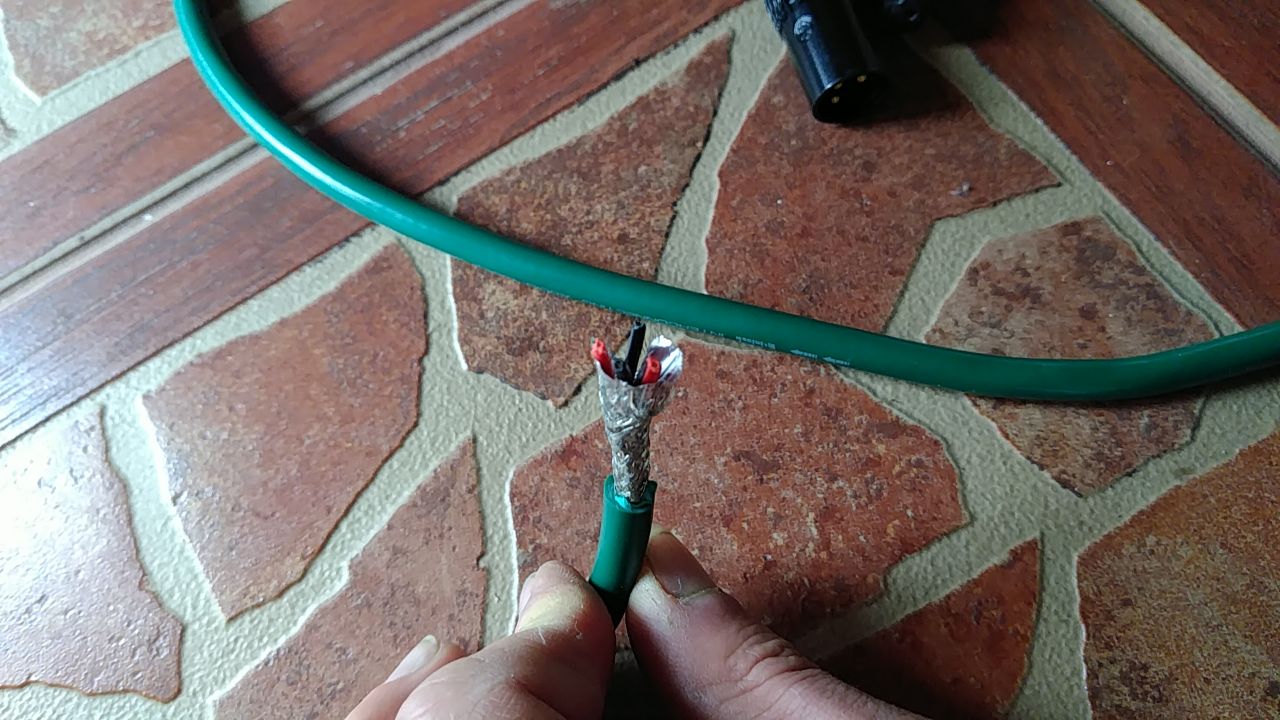

кабель mcintosh в разрезе



[ms142]

правильно ли сделал, что разместил блоки питания за перегородками? что это дает?

Можно ожидать небольшого взаимного уменьшения влияния ЭМИ между блоками. Скорее всего хуже не будет.
Подключение блоков теперь правильное. Почти.
Хорошо бы и сетевое подключение сделать раздельное, по крайней мере к каждому основному БП. На дополнительные БП можно и один сетевой провод пустить.

Так что с сетевым выключателем, сзади будет в инлете? Удобно так?

[ms142]

надписи на кабеле такие
e239426 awm 1007 300v 20awg vw-1, awm 1 a , 20awg ft1
по ним можно сказать что провода медные?

Надо просто аккуратно скальпелем позачищать верхний слой меди (или что там сверху, может луженые). Все будет видно.

[ms142]

Проверить можно так, если взять неодимовый магнит и поднести к проводу и если провод магнитится, то такие провода лучше не использовать..

Есть еще омедненные алюминиевые провода выдаваемые за чисто медные, с ними как?

Тогда искать медные, лучше бескислородные..

А других уже очень много лет и не делают, кстати.

[ms142]

купил xlr провода mcintosh (китай)

А в чем сакральный смысл покупать дорогие платы усилителя и стремные китайские провода?

[classd]

[/quote]
Так что с сетевым выключателем, сзади будет в инлете? Удобно так?
[/quote]
на данный момент удобно, у меня доступ свабодный сзади, места хватает.

[/quote]
А в чем сакральный смысл покупать дорогие платы усилителя и стремные китайские провода?
[/quote]
провода покупал после обзора от Александра "вокруг стерео", отзыв хороший.

[classd]

есть проводка от компьютерного блока питания.
в нем стальные провода.
планирую эти провода подключить от бп 48в к платам усилителя ncore.
стоит ли подключаться такими проводами или лучше медными?

провода луженые оказались.

[Starky]

Это как?
Попробуйте нарисовать.

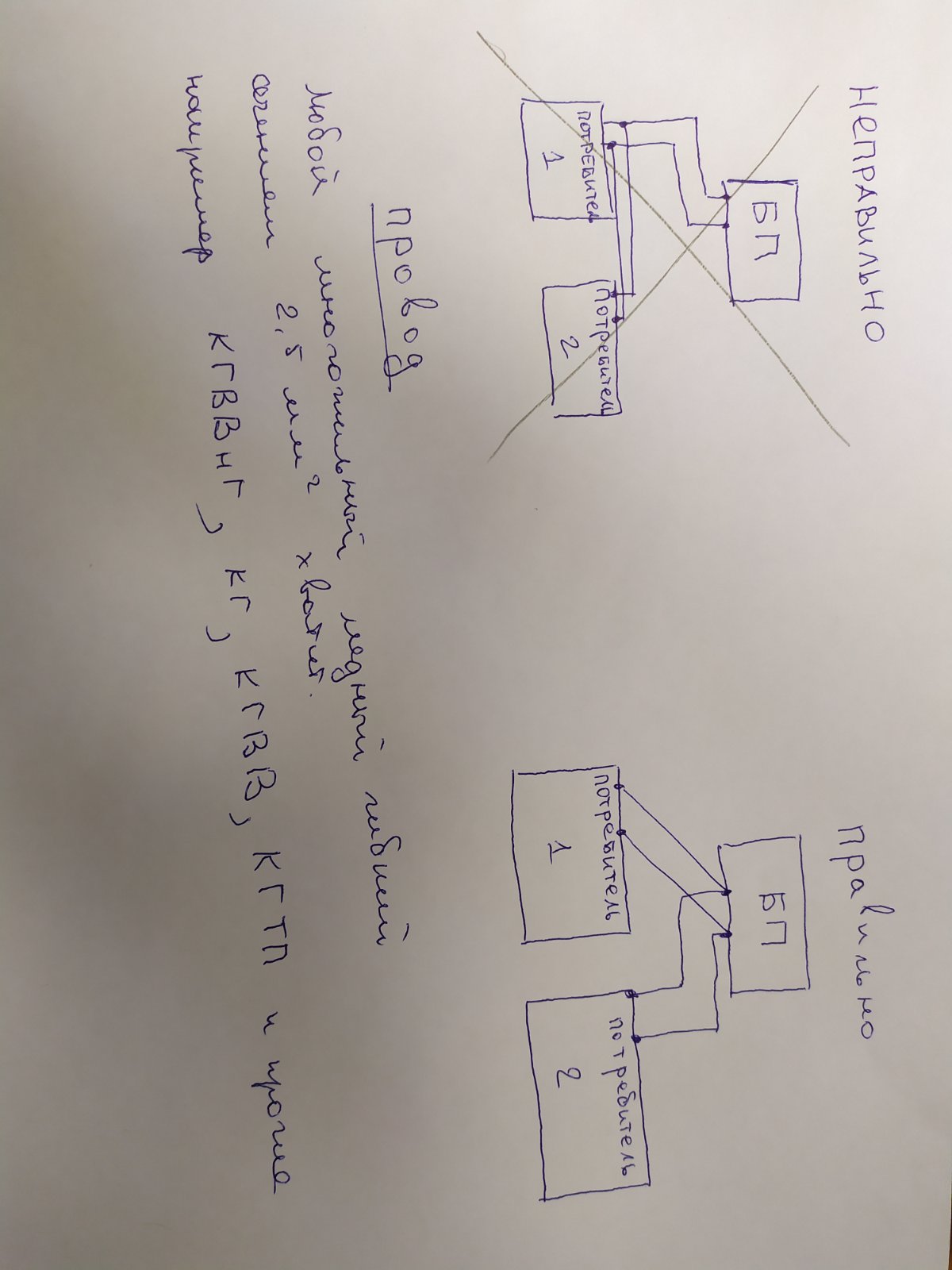

вот смотрите


для подачи напряжения 220 на БП и подачи напряжения от БП на усилитель можно использовать любой медный многожильный гибкий провод достаточного сечения в изоляции.
зайдите с магазин электротоваров и купите себе пару метров провода KГВВ, КГ, КГТП или аналогичного сечением 2.5мм2.
снимите с него внешнюю изоляцию. чтобы у вас остались отдельные изолированные провода (они разного цвета) и сделайте соединения этими проводами.
!!!!провода не забывайте перевивать между собой, так вы минимизируете наводки от них.!!!!

если у вас в БП винтовые разьемы. то конец провода перед подключением в этот винтовой разьем очень желательно зачистить и облудить, при облуживании используйте НЕЙТРАЛЬНЫЙ флюс. а не активный кислотный...

Старайтесь вообще не использовать активные флюсы. вся медь ЗАМЕЧАТЕЛЬНО паяется с самым простым нейтральным.

PS советы мои совсем простенькие и рассчитаны на тех кто делает это впервые

[Starky]

купил xlr провода mcintosh (китай), хочу разрезать их и подключить к балансному разъёму, так же купил 3пин коннектор с проводами планирую подключить через клеммы на фото изобразил, вопрос в следующем, у 3 пин коннектора провода очень тонкие если сравнивать с mcintosh,
1 как это повлияете на качество звука?
2 будет ли зависеть качество звука по xlr проводу от сечения провода?

1 - забудте об этих страшных винтовых клеммах. они на для сигнальной слаботочки
2 - для внутренней проводки усилителя вы купили очень неудачный кабель - он толстый и жесткий... тут нужен мягонький провод, желательно экранированный...
3 - нет вообще никакого смысла сначала подключать неэкранированным и не перевитым проводом а потом переходить на толстенный
экранированный...
4 - вы купили замечательный провод Макинтош. но ОН ДЛЯ МЕЖБЛОЧНИКОВ!!!!!

[ms142]

Это как?
Попробуйте нарисовать.

Ненадо было в школе физику прогуливать. вот смотрите

Сори, это кому не надо было прогуливать школу?

[Starky]

Это как?
Попробуйте нарисовать.

Ненадо было в школе физику прогуливать. вот смотрите

Сори, это кому не надо было прогуливать школу?

в данном контексте потребитель выступает не как батарейка или сопротивление, а просто как некоее устройство (черный ящик. сферический конь в ваккууме)
поэтому (в данном контексте) последовательно это когда одно устройство вслед за другим. а паралельно, это когда к источнику все устройства подключены своими проводами примерно равной длины.
Отступление:
согласен. тут скорей не физика а электротехника... просто раньше в квартирах розетки подключались последовательно (иногда называли электрики такое подключение "Гирляндой"). когда от щитка провод идет сначала к одной розетке. потом к другой, потом к третьей и тп...

при таком подключении провода первой розетки испытывают самую большую нагрузку, а в последней розетке "качество" сети камое плохое... много сединений которые греются и тп... зато на такой схему использовали минимум провода и автоматов.

современные внутриквартирные электросети подразумевают к каждому потребителю отдельную линию от распредщита. Это обеспечивает максимальную безопасность и максимальное качество сети для каждого потребителя... (хотя часто экономят и все равно объединяют потребителей в группы)

вот такое подключение розеток _электрики_ и называют паралельным...

последнее время по работе часто электриков приходится контроллировать на обьектах..

Так вот и при использовании БП в УМ не надо из потребителей делать "гирлянду", а надо сделать все потребители равнозначными. протянуть к каждому потребителю от БП свою линию, это поможет несколько уменьшить их взаимное влияние (если уж не получилось сделать им отбельные БП)... в сети много измерений . которые подтверждают мою правоту...

[IT-Prof]

просто раньше в квартирах розетки подключались последовательно

Да вы что

[Starky]

Планирую питание подключить, пока не приехал 2бп, таким образом. БП 48в- усилитель- усилитель. Можно ли так подключить?
Как правильно?

если вы используете один бп на несколько потребителей. то гораздо лучше от источника к каждому потребителю тянуть свой провод, а не подключать потребители последовательно...

Можно ли подключить последовательно блоки питания а от блоков питания тянуть свои провода?

в данном случае речь не шла о законе Ома. а просто о способах подключения потребителей. конечно никакие БП обьединять ненужно. Для максимального качества надо вообще максимально разделять все БП. уменьшая взаимное влияние потребителей (если хотите - каналов усилителя и тп)... идеально - каждому потребителю свой БП, если это не возможно, то каждому потребителю свою линию от БП.
Это не тот случай когда нужно экономить провод.

[Dysindich]

"...Можно ли подключить последовательно блоки питания а от блоков питания тянуть свои провода?..."
===========================================
Сколь широко не смотри на данное заявление, оно не перестанет быть "загадочным" (в контексте данной ветки).
Возможно, если пыхнуть травки, какой, то откроется новое понимание ...
Для людей, поясняющих электронщикам , что такое последовательное и параллельное соединения розеток, создано несколько веток на форуме, в которых рассказано, показано на видио и пояснено на фотографиях, что и как следует подключить . Все что следует сделать, так - это проявить максимум аккуратности и внимания и исполнить все рекомендации . И все.

[Starky]

"...Можно ли подключить последовательно блоки питания а от блоков питания тянуть свои провода?..."
===========================================
Сколь широко не смотри на данное заявление, оно не перестанет быть "загадочным" (в контексте данной ветки).
Возможно, если пыхнуть травки, какой, то откроется новое понимание ...
Для людей, поясняющих электронщикам , что такое последовательное и параллельное соединения розеток, создано несколько веток на форуме, в которых рассказано, показано на видио и пояснено на фотографиях, что и как следует подключить . Все что следует сделать, так - это проявить максимум аккуратности и внимания и исполнить все рекомендации . И все.

просто тут вопросы задают люди которые ну явно очень далеки от электроники... это видно и по рисункам и по вопросам... обидно если купив отличные и в общемто не дешевые блоки они их загубят... то что вообщего является само собой разумеющимся. для них является откровением... мне страшновато думать что они там напаяют...

[ruslan_3d]

ruslan_3d
Проверить можно так, если взять неодимовый магнит и поднести к проводу и если провод магнитится, то такие провода лучше не использовать..

ms142
Есть еще омедненные алюминиевые провода выдаваемые за чисто медные, с ними как?
Тогда искать медные, лучше бескислородные. А других уже очень много лет и не делают, кстати.

Ну никто не отменял второй способ проверки,зачистка называется...

[ruslan_3d]

"...Можно ли подключить последовательно блоки питания а от блоков питания тянуть свои провода?..."
===========================================
Сколь широко не смотри на данное заявление, оно не перестанет быть "загадочным" (в контексте данной ветки).
Возможно, если пыхнуть травки, какой, то откроется новое понимание ...
Для людей, поясняющих электронщикам , что такое последовательное и параллельное соединения розеток, создано несколько веток на форуме, в которых рассказано, показано на видио и пояснено на фотографиях, что и как следует подключить . Все что следует сделать, так - это проявить максимум аккуратности и внимания и исполнить все рекомендации . И все.

Полностью с вами согласен, последовательное и параллельное питания , это разные вещи..
Если вы на стенки подключили хоть 10 розеток одной линией или в одном блоке 5 розеток, они не как не подключаются последовательно, а только параллельно..
пример- хоть на каждую розетку заведите отдельный провод от одной группы(то-есть одна фаза и ноль), это не изменит названия подключения, она будет параллельным.

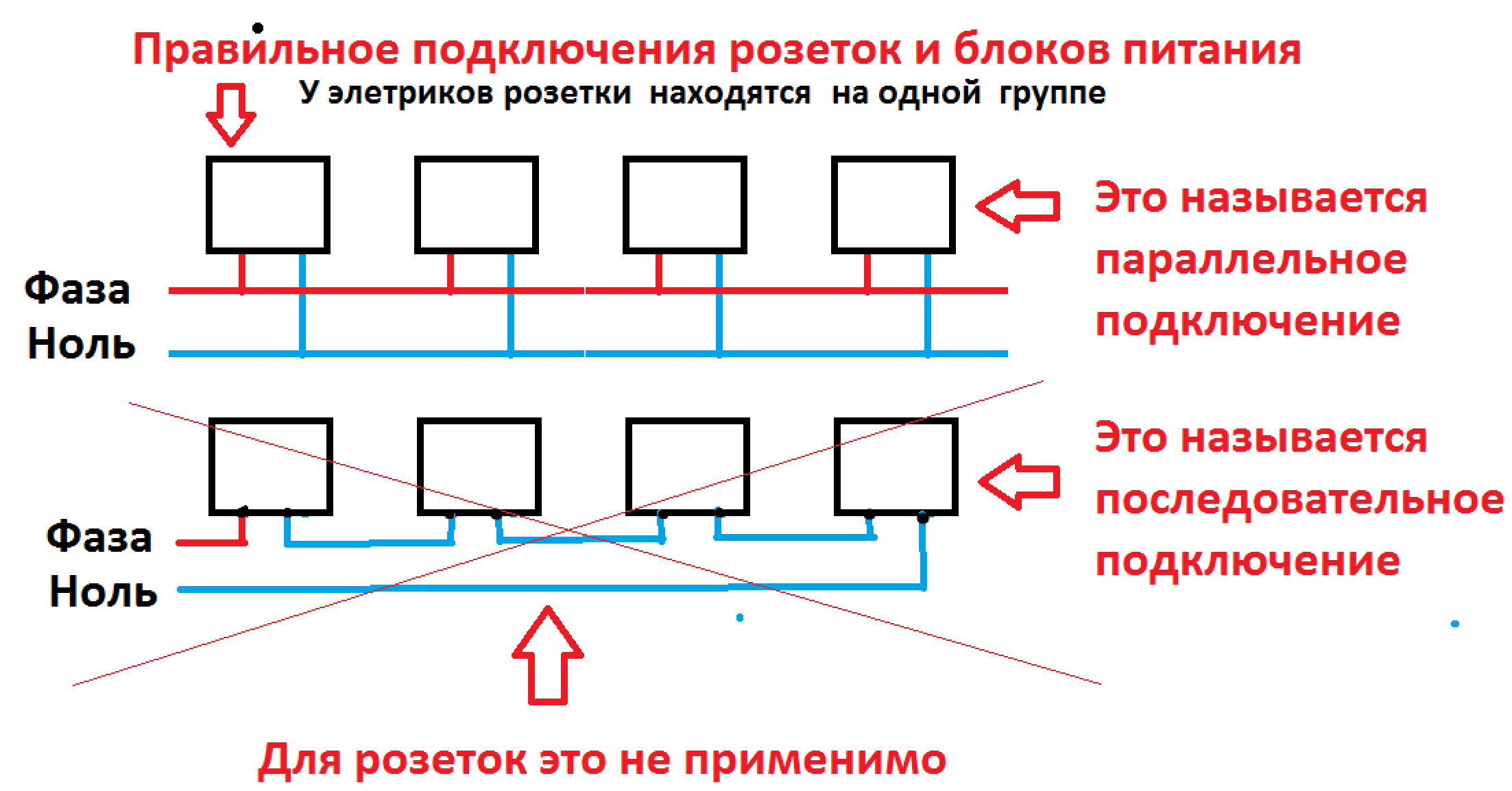

Для особо не грамотных повторю схему подключения


[classd]

ВСЕХ БЛАГОДАРЮ ЗА ПОМОЩЬ. ВСЕ РАБОТАЕТ.
начинаю прослушивание и сравнение.
компоненты: компьютер, dac smsl a6, clone ncore 3v, Ас onkyo d302-e
при включении dsd через asio драйвера, усилители уходят в аварию или защита срабатывает (загорается красный индикатор), скорее всего связано с тем, что через asio не регулируется громкость, т.е играет на полную мощность.

[Carwizard]

....Ас onkyo d302-e

Ас пока уберите подалее, или снимите с них кабеля, дабы случайно не подключить к усилкам. Но ровно до тех пор, пока не закончите все настройки и проверку с замерами на эквивалентах нагрузки, на мощных, не индуктивных резисторах, равного сопротивления с вашими АС. Колонки палятся на раз-два, если вы не в курсах.

[classd]

....Ас onkyo d302-e

Ас пока уберите подалее, или снимите с них кабеля, дабы случайно не подключить к усилкам. Но ровно до тех пор, пока не закончите все настройки и проверку с замерами на эквивалентах нагрузки, на мощных, не индуктивных резисторах, равного сопротивления с вашими АС. Колонки палятся на раз-два, если вы не в курсах.

Все нормально, колонки целые))проверку такую как вы описали не делал. Что имеете ввиду под настройками?
