Усилитель звука D класса Clone purifi Hb 3.064 ULTRA

[Alex]

Так Юрий поэтому и сделал тему с перемычками, хочешь слушать на прямую - пожалуйста хочешь с конденсаторами - вперёд.

[chavit]

У меня вопрос. Можно ли эту плату подключить к балансному xlr. Дело в том что один ЦАП полностью балансный и имеет регулируемый выход. А другой ЦАП полностью балансный и не имеет регулировку по выходу. Так что ещё один вопрос в случае положительного ответа на первый: можно ли с помощью альпса на моторчике счетверенного сделать эту регулировку, для того цапа, где не регулируется XLR.
Хочу приобрести платы у Юрия и подружить их с xlr полностью балансным цапом.
Rca также присутствуют на обоих платах, но в случае с xlr вроде как по лучше.
Данные платы ведь является в какой-то степени, если не полностью, то частично балансными? Как лучше поступить в случае с нерегулируемыми xlr?
Спасибо!

[ms142]

У меня вопрос. Можно ли эту плату подключить к балансному xlr.

Можно.

можно ли с помощью альпса на моторчике счетверенного сделать эту регулировку, для того цапа, где не регулируется XLR.

Можно.

Данные платы ведь является в какой-то степени, если не полностью, то частично балансными?

Полностью.

[chavit]

Это очень хорошо. Так как цап musisian Pegasus предлагают лучшие кни по балансному выходу. А четверенным альпсом будет очень удобно, так как он на моторчике с пульта. Это очень полезно, когда программный по юсб плеер настроен нативом. Однако есть подозрения, что из-за разницы в сопротивлениях на переменном резисторе между фазой и противофазой может появится лёгкое искажение синуса, что приведёт к росту кни, и то на то и выйдет) - поправьте пожалуйста если я не прав

[chavit]

Есть такое предложение, что деформация меандра в области вч вызвана качеством блока питания. Не может такое произведение искусства как данный клон искажать меандр ни с того ни сего. Не так ли?

[Canny]

Нет, это не блок питания, возможно это выходной фильтр, но это, небольшое искажение меандра, я думаю, ни как не влияет на звуковую картину. Но лучше наверно спросить у Юрия.

[Sous]

Деформация меандра вне звукового диапазона. Если подавать меандр с фронтами ограничеными по скорости, то все будет красиво.
Вполне возможно, что механизм возникновения не в самом усилителе, а в внутреннем ограничителе. Вобщем, что я скажу. Меандр в данном случае вообще не показатель.

[Timoha]

У меня вопрос. Можно ли эту плату подключить к балансному xlr. Дело в том что один ЦАП полностью балансный и имеет регулируемый выход. А другой ЦАП полностью балансный и не имеет регулировку по выходу. Так что ещё один вопрос в случае положительного ответа на первый: можно ли с помощью альпса на моторчике счетверенного сделать эту регулировку, для того цапа, где не регулируется XLR.
Хочу приобрести платы у Юрия и подружить их с xlr полностью балансным цапом.
Rca также присутствуют на обоих платах, но в случае с xlr вроде как по лучше.
Данные платы ведь является в какой-то степени, если не полностью, то частично балансными? Как лучше поступить в случае с нерегулируемыми xlr?
Спасибо!

Хороший вопрос. Меня тоже интересует, какой РГ использовать для этих плат в качестве баланса? И если это будет Альпс сдвоенный, то как его подключать? На сколько я понял, то это обычный стерео РГ, только запаралеленный.

[Sous]

Подключение по балансу возможно, так как вход балансный, просто пин в пин.
В принципе, если использовать дополнительные резисторы последовательно с потенциометром, можно обойтись и сдвоенным регулятором для стерео с подключением по балансу. На сколько это будет влиять на звук не берусь судить.

[Sous]

Версия 3_065 с предусилителем на верхней стороне уже получена и проверена. позже покажу фото.

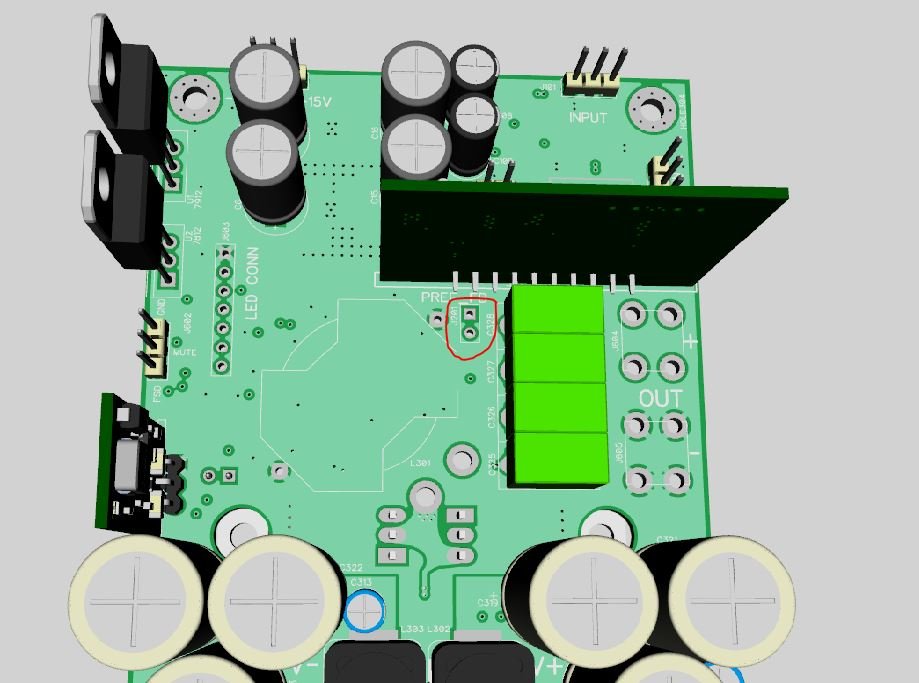

Версия 3_064 получила еще один джампер, как советовал Алекс. Для режима "turbo":

эта плата уже в производстве.

[Alex]

Супер!

[chavit]

У меня вопрос. Можно ли эту плату подключить к балансному xlr. Дело в том что один ЦАП полностью балансный и имеет регулируемый выход. А другой ЦАП полностью балансный и не имеет регулировку по выходу. Так что ещё один вопрос в случае положительного ответа на первый: можно ли с помощью альпса на моторчике счетверенного сделать эту регулировку, для того цапа, где не регулируется XLR.
Хочу приобрести платы у Юрия и подружить их с xlr полностью балансным цапом.
Rca также присутствуют на обоих платах, но в случае с xlr вроде как по лучше.
Данные платы ведь является в какой-то степени, если не полностью, то частично балансными? Как лучше поступить в случае с нерегулируемыми xlr?
Спасибо!

Хороший вопрос. Меня тоже интересует, какой РГ использовать для этих плат в качестве баланса? И если это будет Альпс сдвоенный, то как его подключать? На сколько я понял, то это обычный стерео РГ, только запаралеленный.

Альпсы есть в квадро исполнении, при чем с моторчиками!

[chavit]

Заказал себе корпус для усилителя, посмотрим, как быстро прийдет.
Буду использовать два блока питания +/- 48В купить можно здесь
Дополнительный блок +/- 15В купить можно здесь

Кто-то с Алика написал что подбором резисторов R66, R69 можно регулировать напряжение, речь идёт о силовом блоке питания.

[ms142]

Там даже и формула расчета есть.

[Timoha]

Альпсы есть в квадро исполнении, при чем с моторчиками!

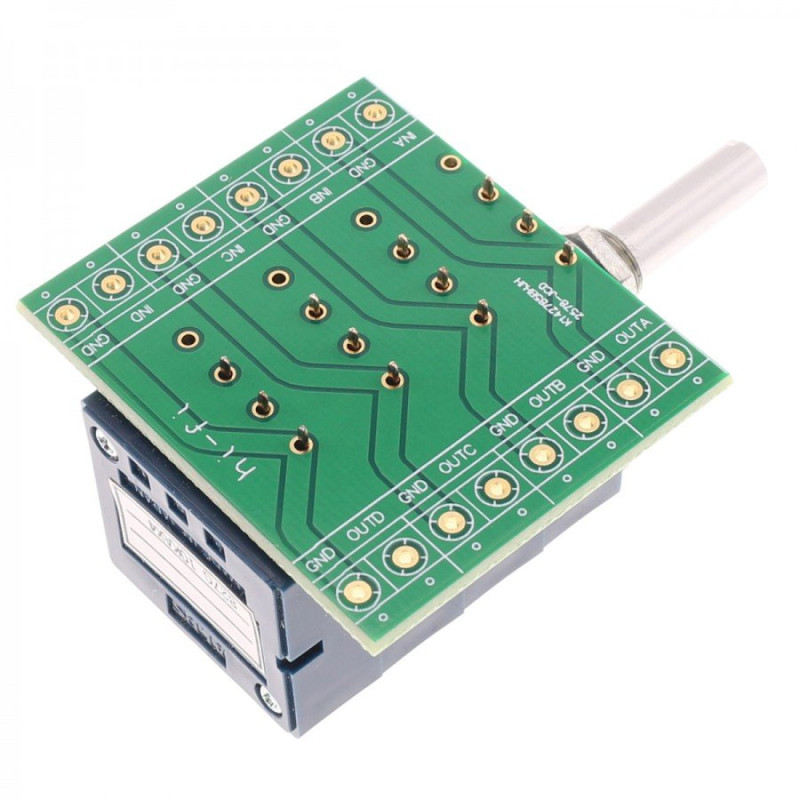

Это вы про этот Alps говорите? (Правда тут без мотора, но...) https://www.audiophonics.fr/en/potentio ... 15803.html

[chavit]

Альпсы есть в квадро исполнении, при чем с моторчиками!

Это вы про этот Alps говорите? (Правда тут без мотора, но...) https://www.audiophonics.fr/en/potentio ... 15803.html

Да, на Али экспресс есть alps с мотором.
https://sl.aliexpress.ru/p?key=iWHxl

[Timoha]

Да, на Али экспресс есть alps с мотором.
https://sl.aliexpress.ru/p?key=iWHxl
[/quote]

Да, я знаю что есть. Но, увы, доставка в мой регион, сейчас не доступна. И это очень меня тормозит и затрудняет дальнейшую реализацию.
Хотелось бы немного уточнить. Если брать входы на Alps: inA, inB на XLR +/- одного канала, соответственно inC, inD на XLR +/- второго канала, то таким образом можно достичь балансной регулировки громкости без дополнительных компонентов? Я правильно понимаю?

[Sous]

Все верно, также, как и для небалансного, но х2

[Sous]

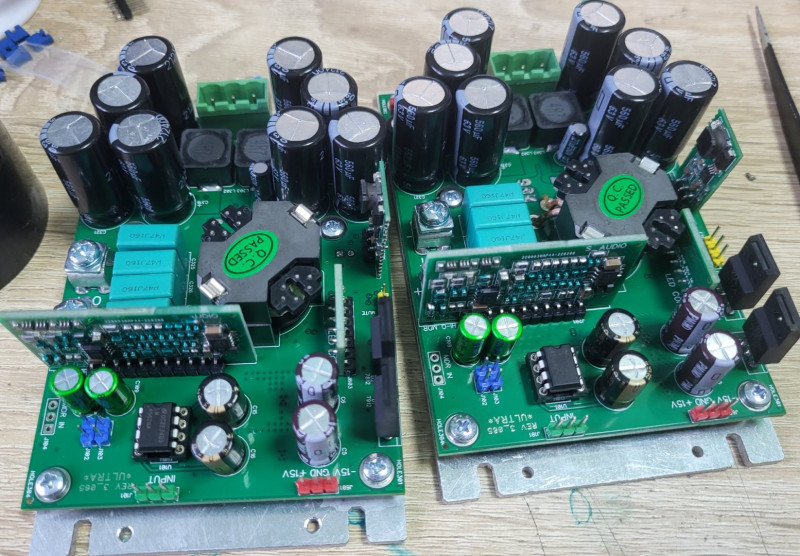

Версия 3.065 с предусилителем на панельке сверху.

[Alex]

Супер, для любителей подбирать операционники будет праздник.

[chavit]

Дмитрий ещё менял ОУ на самом модуле. Как он говорил, через него тоже проходит звук. Если так, то было бы здорово иметь панельку и на модуле, чтоб и там менять ОУ. Дмитрий говорил что звук ещё лучше

[Sous]

ОУ на модуляторе я не рекомендую менять

[Alex]

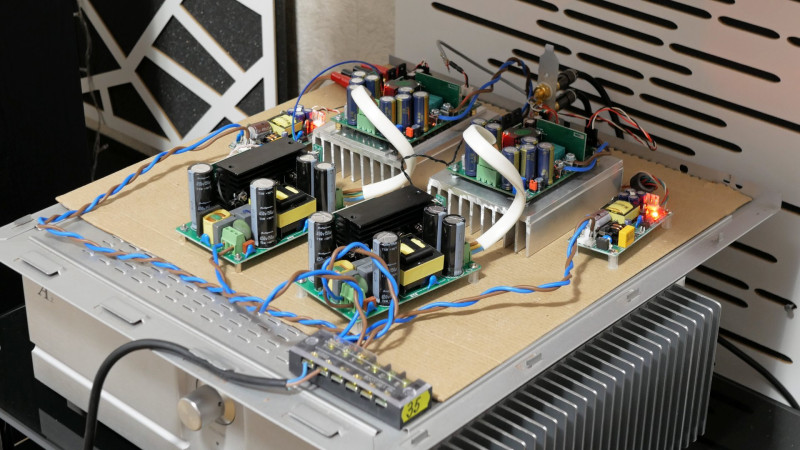

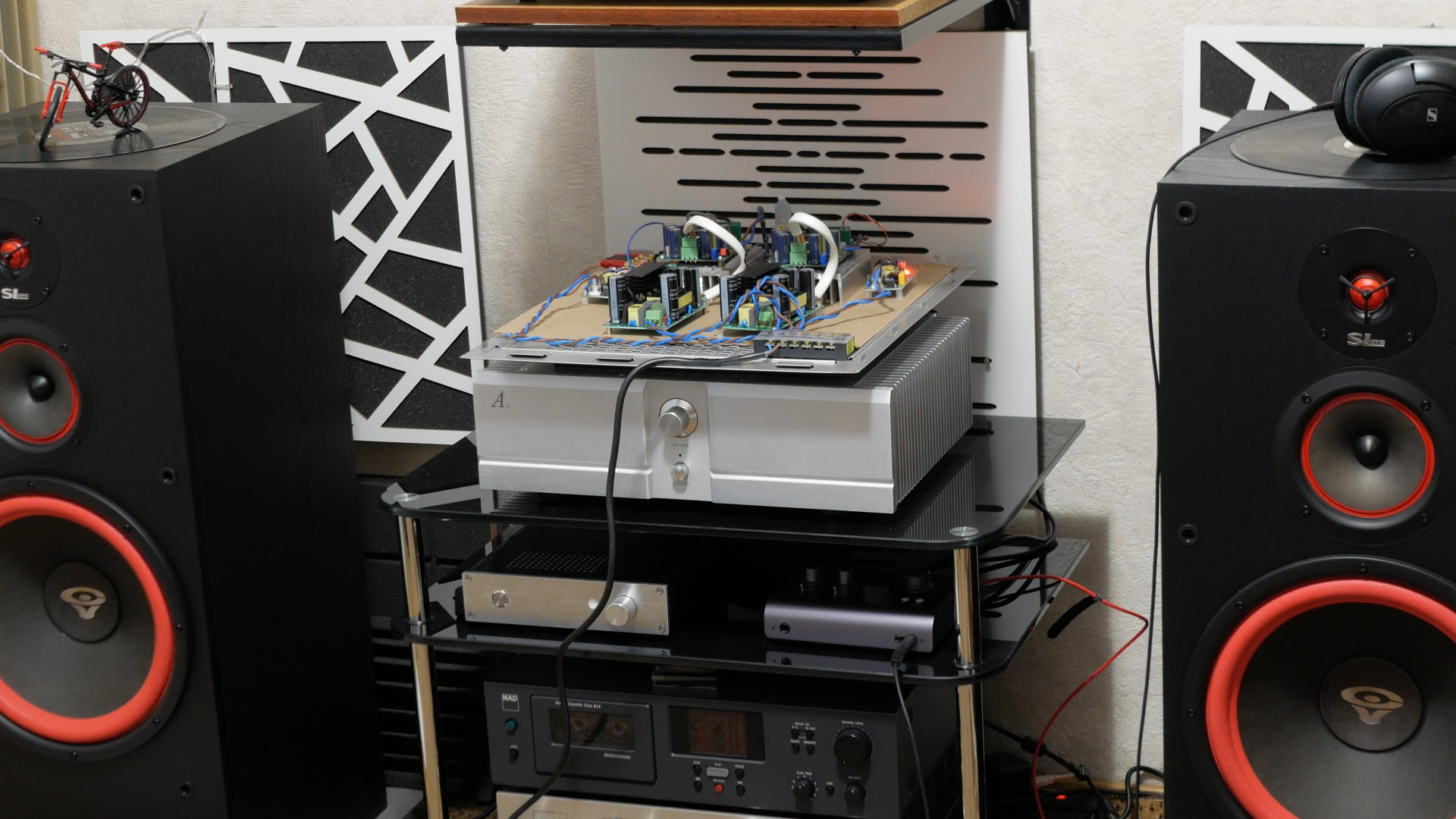

Месяц слушаю платки Clone purifi Hb 3.064 ULTRA, переслушал все любимые жанры музыки, посмотрел фильмы, очень реалистичное звучание, как музыки так и фильмов. Очень все нравится, жду корпус, что бы собрать это все.

[Timoha]

[quote=Alex post_id=22897 time=1660066847 user_id=2]
Месяц слушаю платки Clone purifi Hb 3.064 ULTRA, переслушал все любимые жанры музыки, посмотрел фильмы, очень реалистичное звучание, как музыки так и фильмов. Очень все нравится, жду корпус, что бы собрать это все.
[/quote]

Тоже жду корпус, и платы от Юрия, и БП , да и вообще всё жду Всё заказано, сижу в ожидании чуда

[chavit]

Мне понравилась реализация Дмитрия. Единственное что бы я добавил, так это пульт управления громкостью и включением/выключением. При чем, точно как у Дмитрия, резистор переменный, который управляет платой реле, но который управляется с пульта, типа моторизированного альпса. Но боюсь это уже не влезет в корпус, который по ссылке... Нужен наверное побольше...

[Sous]

off:

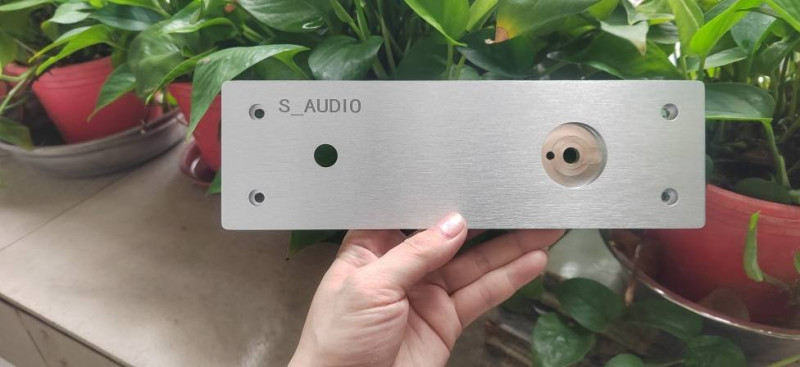

я сделал заказ на alibabe пробный. Правда корпус 70мм высотой, заказал 6 штук. Это для плат 2 версии.
когда будет понятно по стоимости с учетом доставки сообщу. Вообще пока понравилось, китайцы даже логотип нанесли забесплатно. Правда рамку надписи потеряли
Сам корпус обошелся в 25 долл.

[Sous]

Да, в модуляторах 6.ХХ в самом ответственном месте будут устанавливаться прецезионные резисторы viking 0,1% 25ppm/С.
Остальные резисторы тонкопленка 1%.
Кроме того заменил все конденсаторы в глобальной петле ОС на 100В np0.

[Sous]

Стоимость доставки 6 корпусов усилителей (16кг) 90 долл. Итоговая стоимость с доставкой за шт 40 долл. В целом нормально. На Али то же самое 65 минимум.
Когда приедет (2 мес) покажу что вышло

[Timoha]

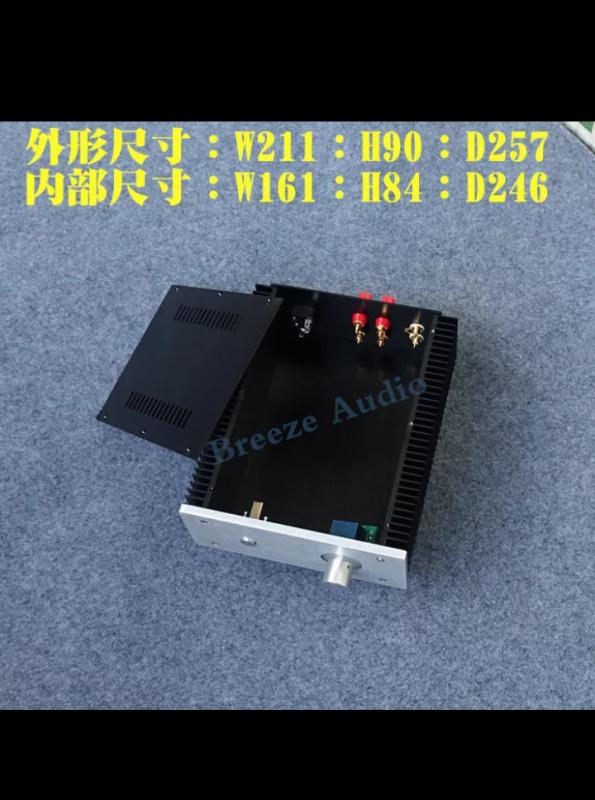

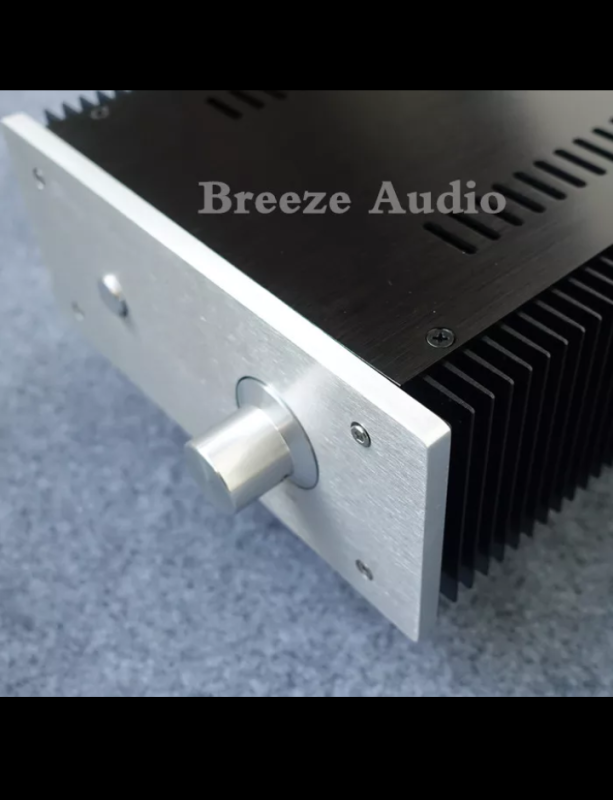

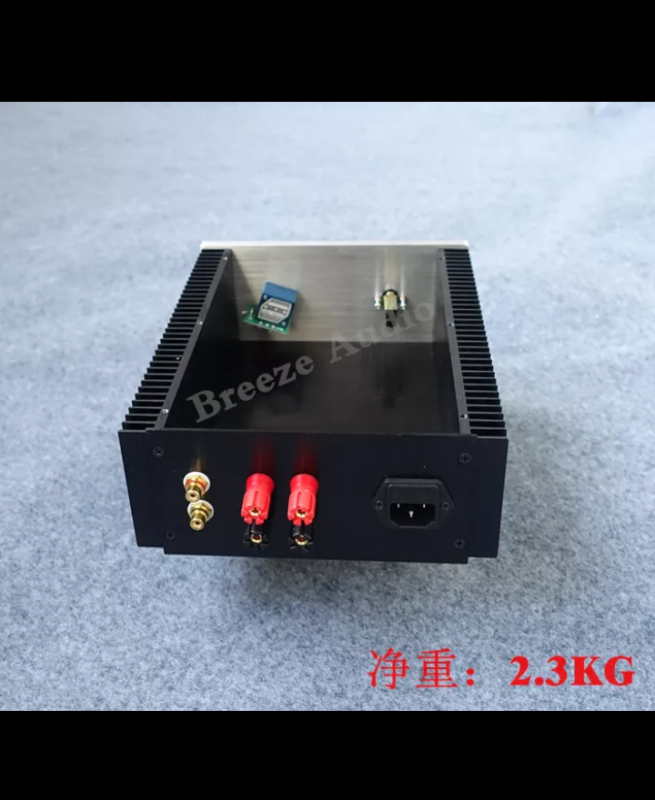

Заказал корпус на Али. Стоимость такого корпуса 25$ . Стоимость доставки в Украину 52$ . Это самая демократичная цена на всём Али за данный корпус.

https://a.aliexpress.com/_u7nW63

[Alex]

жаль 3 версия в него не влезит
