Я надеюсь на форуме будете отписываться чаще?!)))
Какая у вас емкость после стабилизатора, на фото не разгляжу?

На форуме чаще) После стабилизатора я не ставил емкости, кроме той, что на плате 220mF. Хочу сделать схему максимально простой, возможно откажусь от стабилизатора на микросхеме и сделаю простой CRC фильтр. Еще не решил.

[Alex]

Я вот попробовал по входу поставить К73-16В 2,2мкФ. Не прокатило, какой-то звон по верхам, а баса не прибавилось. Вернул назад родные. Пожалуй трогать не буду.

Входной конденсатор + сопротивление входа и мы получаем фильтр. Я формулу не помню ,но можно рассчитать, как правильно. А можно на практике потыкать))

[Alex]

Я вот слушаю JLH и есть в нем что-то такое в звуке, приятное. Будем мерять приборами и смотреть что именно!

[Lektor]

Входной конденсатор + сопротивление входа и мы получаем фильтр. Я формулу не помню ,но можно рассчитать, как правильно. А можно на практике потыкать))

А кто ж ее помнит, есть в браузере закладка))) Но формула не раскажет какой звук будет. Мне не понравился. Как раз пропало волшебство. Есть впечатление, что китайцы подобрали деталюшки, а может и угадали. Этот экземпляр усилителя я не буду трогать. Для экспериментов надо плату-полигон, кусок фанеры и плясать там.

[Alex]

Есть впечатление, что китайцы подобрали деталюшки, а может и угадали.

У меня сложилось такое же впечатление

[Lektor]

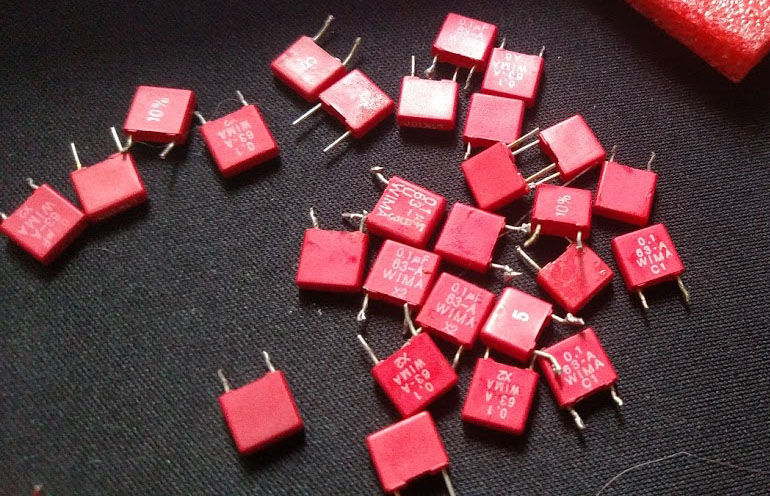

Сегодня зашунтировал на платке электролиты пленочкой WIMA 0.1мкФ, кроме выходного. Очень хороший результат.


[Alex]

Сегодня зашунтировал на платке электролиты пленочкой WIMA 0.1мкФ, кроме выходного. Очень хороший результат.

Интересно, а что поменялось в звуке?

[IT-Prof]

Высокие лучше стали?

[Lektor]

Как бы это изложить?................
Как и ожидалось высокие стали чище. Но почему-то и бас стал глубже. Может улучшилась контурность и всякие там отзвуки.
Звук стал более стерильным и прохладным, но не мертвым и не выхолощеным. Скорее наоборот. Точно это сможет только Alex сказать, но я думаю он стал ближе к звучанию ICEPower. Любителям теплого и бархатного звучания может не понравиться, но я думаю они слегка озадачаться))) Детали, которые как-то намеком звучали раньше, сечас четко слышны.

[Alex]

Сегодня зашунтировал на платке электролиты пленочкой WIMA 0.1мкФ, кроме выходного. Очень хороший результат.

Заказал аналогичные , интересно , как у меня будет работать

[Lektor]

Хорошие конденсаторы, они у меня и в ЦАПе стоят на электролитах. Изменение в звуке будет заметно.
*******************
Сегодня с женой уселись смотреть фильм. Я включил усилитель JLH. Первая фраза жены: "Сделай звук комфортнее". Упс! Жена - это лакмусовая бумажка с ушами. Я смог сделать только тише, так и смотрели до конца. Для втрого фильма пошел за ламповым усилком.
Все же по натуральности звучания и комфортности лампы с заметным отрывом лидируют. Мелкие детали, такие как шелест листьев, голоса за кадром, скрип полов, и многое другое передаются более естетвенно. Фильм дышит жизнью. В звуке лампы ты полностью раслабляешься и отдыхаешь. Звучание всего, что происходит на экране для тебя родное. У транзисторов с этим хуже.
Но JLH никому не отдам, он по-своему хорош и очень хорош.
Для себя сделал вывод, что сравнивать технологии нужно не для того, чтобы поставить крест на одной из них, а чтобы усовершенствовать ту и другую. Когда буду собирать усилитель на лампе, буду слушать транзисторник. Его динамика и драйв для ламп не досягаемы. Пытаясь улучшить транзисторный звук буду слушать лампу. И печалька в том, что идеала не будет))) Зато будут поиски и решения.

[Кот]

Очень интересная тема! Усилитель из серии проще некуда. Все хвалят думаю себе купить кит. Меня смущает мощность пишут что реально 5 Ватт. Этого точно достаточно?

[Lektor]

С этого КИТа китайцы обещают 10Вт.
А собрать реально стоит. Даже если будет 3-5Вт. Усилитель не разочарует. У моего знакомого питаие 12В, мощность около 3Вт. Акустика - полочники. Он очень доволен. Этот усилитель для души.
Но каждый ватт мощности горячий и прожорливый.

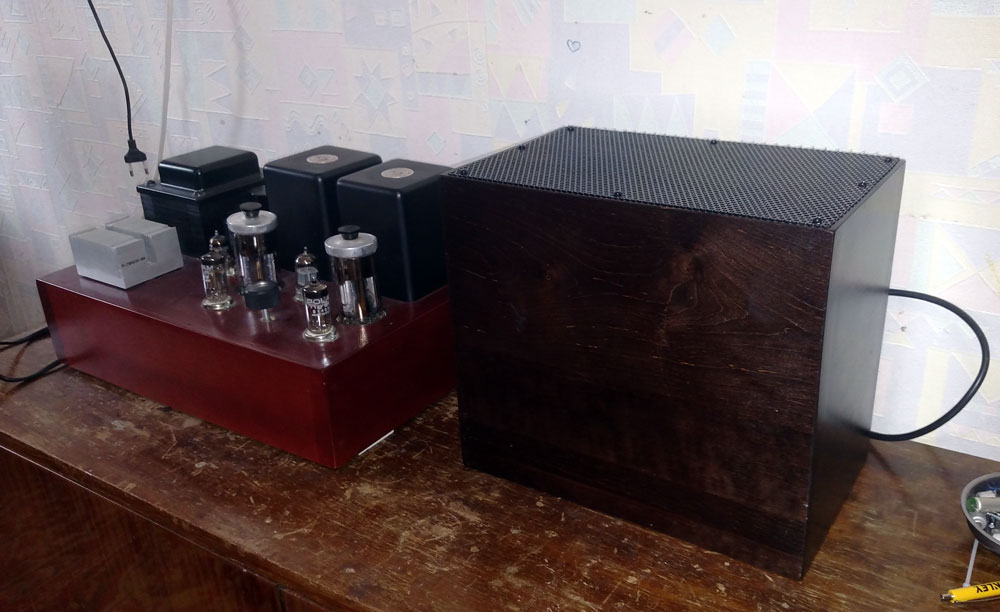

Вот два красавца рядом


[Lektor]

Вот такой бутерброд добавил воздуха и глубины. Конденсаторы просто из тумбочки, ничего выстраданного в этом сочетании нет.

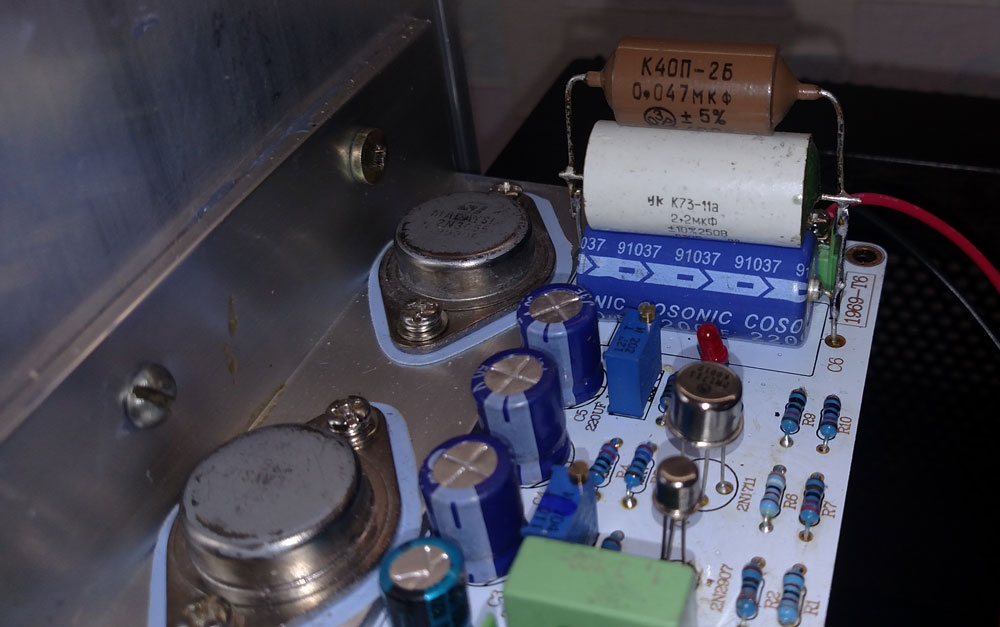

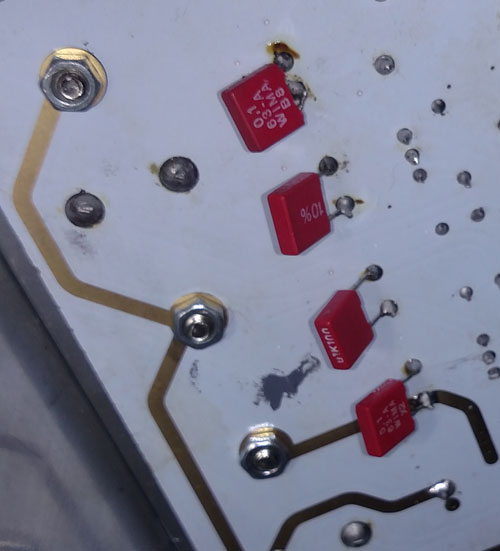

И заодно сфоткал шунты на маленькие электролиты. Результат порадовал.



[Moysha80]

С этого КИТа китайцы обещают 10Вт.
А собрать реально стоит. Даже если будет 3-5Вт. Усилитель не разочарует. У моего знакомого питаие 12В, мощность около 3Вт. Акустика - полочники. Он очень доволен. Этот усилитель для души.
Но каждый ватт мощности горячий и прожорливый.

Вот два красавца рядом

ВАУ! А что за модель лампового? Как звучит?

[Lektor]

Ветка посвящена JLH, не будем офтопить.
Выше описывал особенности звучания ламп.
Смотрите личку.

[IT-Prof]

Вот такой бутерброд добавил воздуха и глубины. Конденсаторы просто из тумбочки, ничего выстраданного в этом сочетании нет.
И заодно сфоткал шунты на маленькие электролиты. Результат порадовал.

Вопрос, а в чем смысл 2,2 ставить?

[Sv-Den]

Вот такой бутерброд добавил воздуха и глубины. Конденсаторы просто из тумбочки, ничего выстраданного в этом сочетании нет.
И заодно сфоткал шунты на маленькие электролиты. Результат порадовал.

А вы пробовали один канал оставить а второй перепаять конденсаторы и сравнить так?

[Lektor]

Вопрос, а в чем смысл 2,2 ставить?

Что в тумбочке нашел, то и поставил. Есть предложения?

[Lektor]

А вы пробовали один канал оставить а второй перепаять конденсаторы и сравнить так?

Я так не делаю. Как в моно режиме оценить сцену, объем? И я не даю готовых рецептов. Хотя шунтирование электролитов - это стандартная процедура. У нас разные источники, акустика и предпочтения, вы будете искать свое счастье.

[IT-Prof]

Вопрос, а в чем смысл 2,2 ставить?

Что в тумбочке нашел, то и поставил. Есть предложения?

А попробуйте без него, а потом с ним но без верхнего. Что поменяется , если вам не сложно ?

[Lektor]

А смысл?))) У вас есть такие конденсаторы? Пробуйте в своей системе и слушайте своими ушами. Поройтесь, может что лучше найдете, расскажите нам.

[Alex]

Я заказал, скоро приедут, попробую так же разные варианты . Здесь главное, что бы самому нравилось. Это как вкус пищи , кто то сладкое любит , кто то кислое

[IT-Prof]

А смысл?))) У вас есть такие конденсаторы? Пробуйте в своей системе и слушайте своими ушами. Поройтесь, может что лучше найдете, расскажите нам.

Таких нет, просто интересно это реально работает или самовнушение ?

[Lektor]

Если вам интересно, пробуйте. Цените свой опыт.

Смотрю вот "Фантастических тварей", звук уже значительно живее, очень хорошо. Есть воздух, атмосфера, звук льется.

[Lektor]

С этим зверем есть одна "неприятность", первые минут 15 он звучит как дешевая микросхема, пока не прогреется. Через полчаса звук уже приятный, а полностью раскроется наверно еще через минут 15. Так что подбор деталюшек будет хлопотным занятием. Тем более, что пленочным конденсаторам нужны часы для "прогрева". Потом они будут уже работать сразу со старта, а транзисторам нужно будет время всякий раз после включения.
Заказал на вход Mundorf Mcap, послушаем.

[Alex]

Только хотел написать, что усилитель выходит на свой режим только после нагрева транзисторов )))

[Alex]

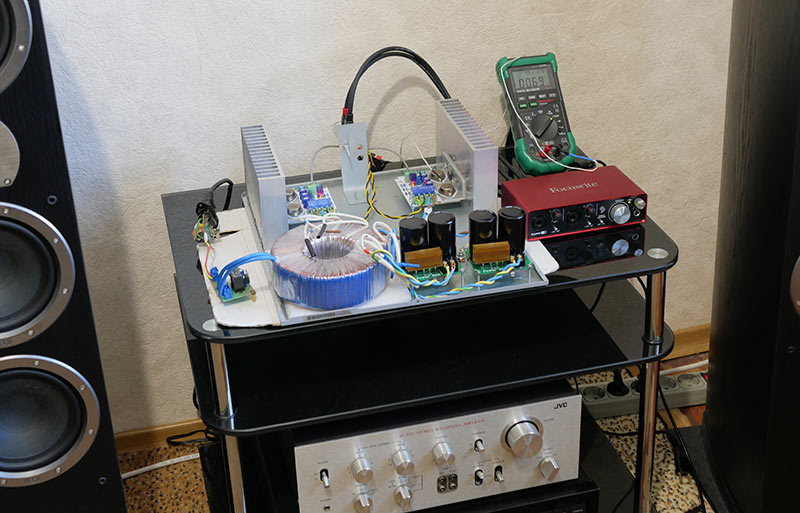

Жду когда приедут детальки, отказался от стабилизатора, решил использовать CRC фильтр(15000mF+0.5 Om+15000mF). Причина простая, решил не усложнять схему. На качестве звука, что со стабилизатором, что с фильтром разницы нет. Пока слушаю музыку и наслаждаюсь звуком. Мне кажется, что лучше звука сделать не получится, но попробую))



Температура транзисторов при работе около 70 градусов. Звучать красиво начинает только после их нагрева.

[Lektor]

Я вот тже чухаю правой ногой левое ухо))) Аудиойога называется По мне тоже улучшить звук радикально не получиться. Лучшее враг хорошего.
Снял все шунты - очень яркий звук. Первое впечатление ВАУ!!!!, а потом "да ну нафик!!!" Остался шутнт на конденсаторах питания и то потому что забыл снять. Убрать стабилизатор тоже хочу, но тогда силовик нужен другой или выпрямитель с бОльшим радиатором.
Склоняюсь, что будет хорошо просто поставить хорошие электролиты, типа Элна силмик или Ничиконы. Но места мало. Еще и радиатор под боком.
Все эти дни слушал разную всячину, ставил ламповые усилители, сравнивал. Усилитель очень хорош. До ламповых он не дотягивает по натуральности звучания и детальности. Но очень близно по душевности и вовлеченности.
Надо бы еще спектры посмотреть и меандр.

[Lektor]

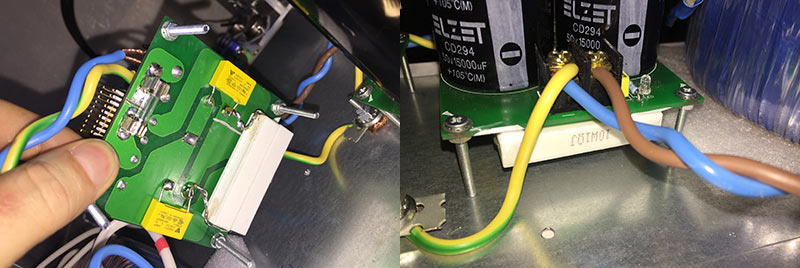

решил использовать CRC фильтр(15000mF+0.5 Om+15000mF).

При сопротивлении 0,5 Ом, токе 1,1А, напряжении 20В на резисторе должно рассеиваться 0,66Вт. Наверно резисторы можно поменьше поставить?
Выход в тепло становится гораздо меньше, чем со стабом, а равно и потребление из сети. Почти на треть.
