Усилитель JLH 1969

[turubanov7]

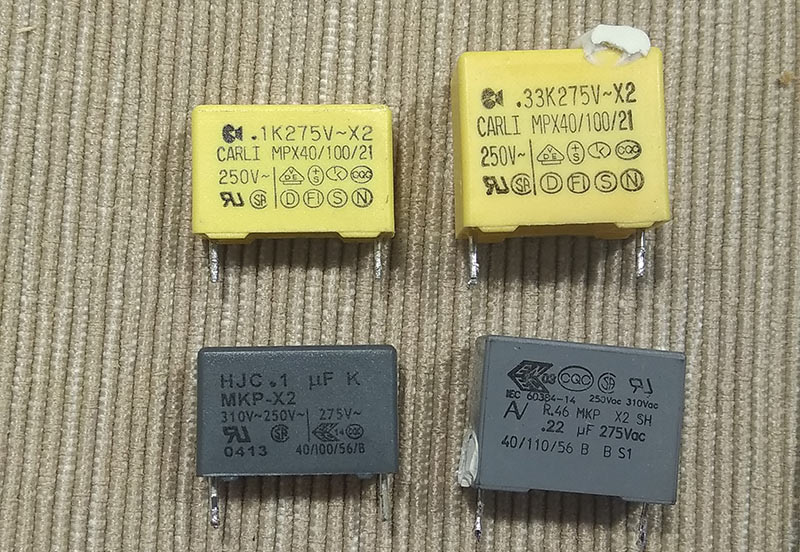

Такие можно использовать? На двух разных блоках питания от мониторов


[Canny]

Можно, но номинал лучше что бы был у всех одинаковый.

[SergM1961]

Здравствуйте, коллеги! Хочу присоединиться к теме. Собрал усилитель JLH1969 на готовых платах с али. На тестировании уже 2 недели. Перепробовал различное питание, остановился на импульсном блоке. Питание 18 вольт, нагрузка 4 ома, ток покоя выставил на "горячую" 1,5А, так как ИБП всего 120 Вт, корпус небольшой (в теме фигурировал в золотом цвете), радиаторы 200х60мм на каждый канал. Транзисторы 2N5401, 2N5551, на выходе NJW0281G, электронный дроссель 2N5551+NJW0281G. h21э у выходных транзисторов 110-120, в предварительных каскадах 140-150. Греется по ощущениям до 50-60 градусов, несколько секунд руки терпят. Звучание нравиться, правда акустика не очень чувствительная 25АС-109 (восстановленная). По замерам выдает на выходе 7,5 Вт, если добавить еще, тое на осцилограмме видны ограничения снизу и сверху синусоиды. Так вот, уважаемые "Худостроители", у меня к вам вопрос. Не смог победить одну "бяку", а именно на самой низкой громкости (до 10%) при наличии или отсутствии сигнала слышен высокочастотный шум, напоминающий шум радиоприемника без сигнала радиостанции. Причем шум не пропадает при замыкании входа на землю. Потенциометр ALPS 50 кОм. При увеличении громкости шум пропадает напрочь в колонках тишина. Заранее благодарен за внимание.

[Sox2019]

У вас после импульсного БП ( с напряжением 18 вольт) стоит электронный дроссель?
Если шум пропадает при выведенном регуляторе -поменяйте регулятор.... ( уберите регулятор и замкните вход-если есть шум,то возбуд)

[SergM1961]

Да электронный дроссель после ИБП, я его оставил на плате. Попробую другой потенциометр.

[Lektor]

Электронный дроссель после ИБП не нужен и он может генерить, если длинные провода к транзисторам.

[SergM1961]

Ну проводов к транзисторам нет, впаяны в плату. Попробую отключить дроссель, сомнения по поводу оного тоже были.

[Lektor]

Когда отключите у вас подпрыгнет напряжение.

[SergM1961]

Почему? ИБП на 18 вольт. Выкрутил его на максимум 20,5 вольт. На плате сейчас 18,8 вольта. Так что падение небольшое.

[Sox2019]

Lektor вам правильно написал,уберите дроссель и настройте на 18 вольт импульсный БП

[SergM1961]

Это понятно. Плюс также в том что можно убрать мощный транзистор (электронный дроссель) на радиаторе. Только есть сомнения, что это поможет решить проблему шума на малой громкости.

[Lektor]

Почему? ИБП на 18 вольт.

Сколько вольт у вас падало на ЭД?

[SergM1961]

20.5 вольт с ИБП, на выходе на коллекторе выходного транзистора 18, 8 вольт. Питание подал на мост, мост не ставил.

[Lektor]

Для ИБП 1,7В может и хватит подчистить остатки, но для 50Гц маловато будет. При обычном блоке питания надо 3-5В на подавление пульсаций.
Для ИБП соорудите дополнительный фильтр как у Alex. Его с головой хватит.

[SergM1961]

Я так понимаю, что ИБП будет достаточно как малошумящего и стабилизированного источника питания, а все остальное crc фильтры и электронные дроссели в данном случае излишества.

[Lektor]

Нет. Я выше писал, поставить CLC фильтр. А ЭД будет лишним.

[SergM1961]

Спасибо, понял.

[SergeyKo]

Всем привет !
Собрал Худа взяв транзисторы как у этого усилителя
http://tmale.ru/i/32835231682.html

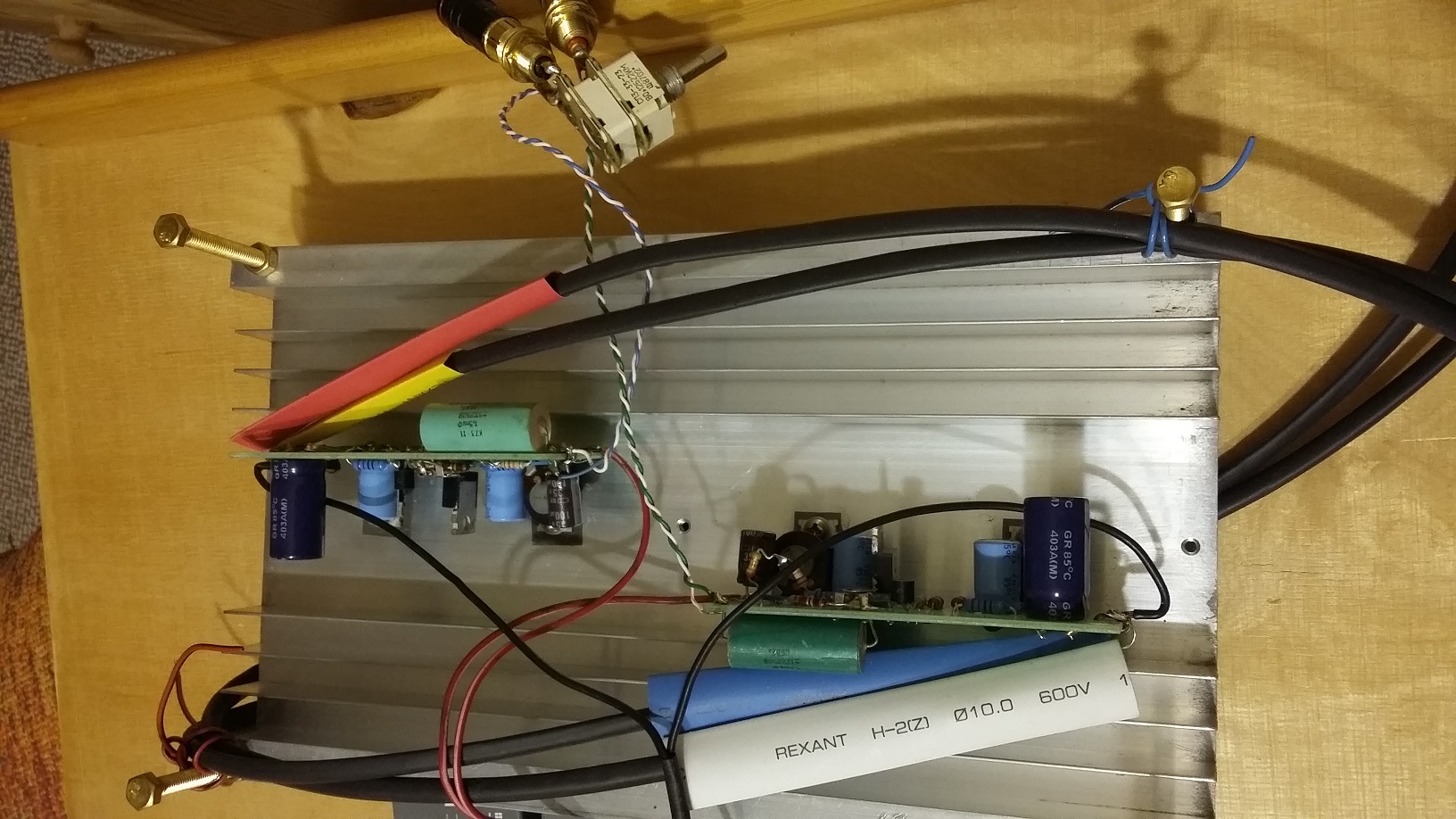

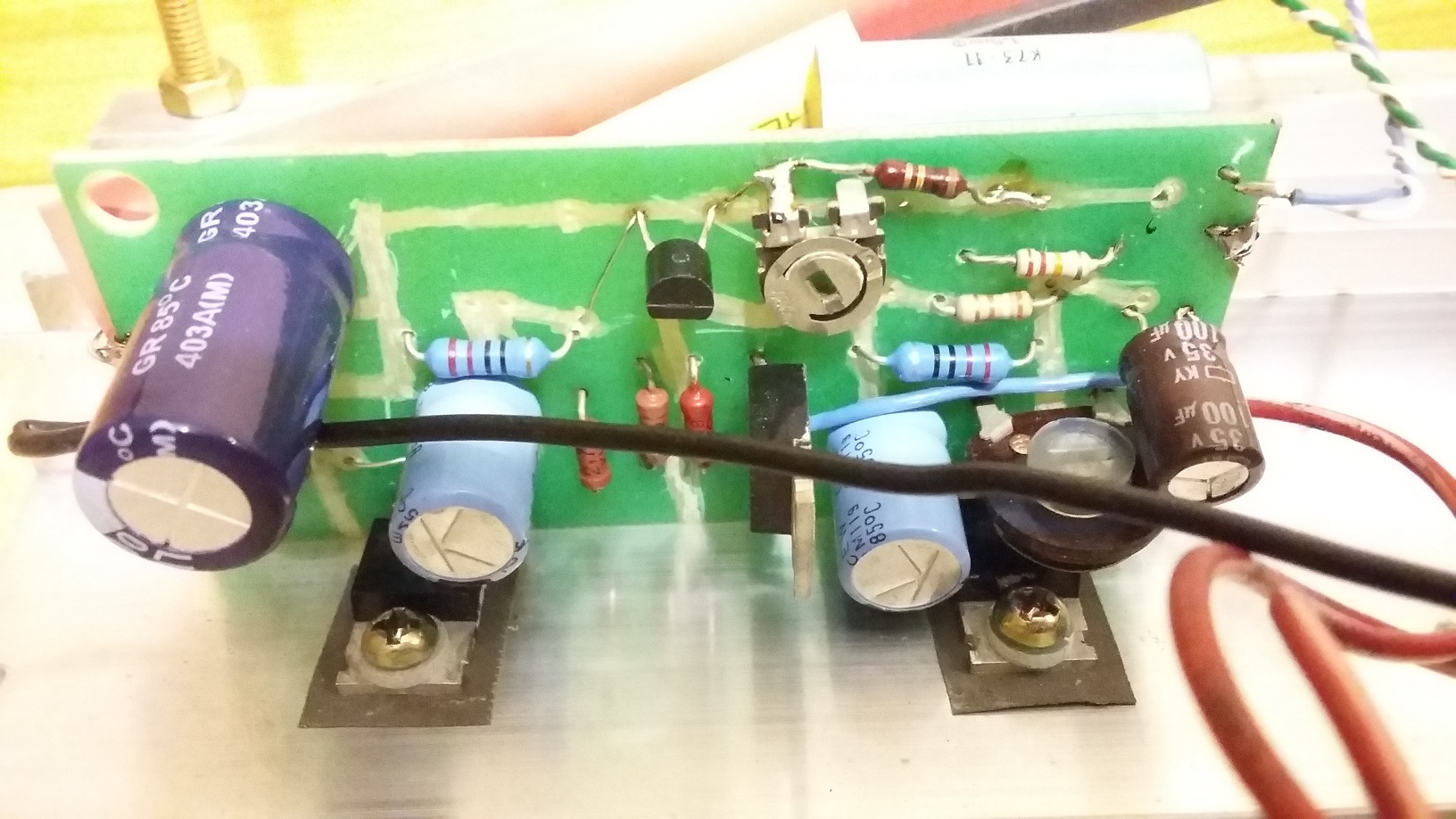

Насверлил в бу плате отверстий и запаял детали проводом, БП сделал по схеме первого рисунка
https://patents.google.com/patent/US9143030
Здесь мост 20 через дроссель 23 заряжает ёмкость 25, а диоды 26, 27 заряжают ёмкость 24. Когда полу волна идёт на спад, ёмкость 24 через быстрый диод 21 и дроссель 23 добавляет убывающей ёмкости 25 энергии и т. д.
В очень много раз уменьшается пульсация и бонусом отсутствует помеха звона диодов, КПД увеличивается - стремиться к 100%. Схема наилучшим образом работает с постоянной нагрузкой как и у класса "А".

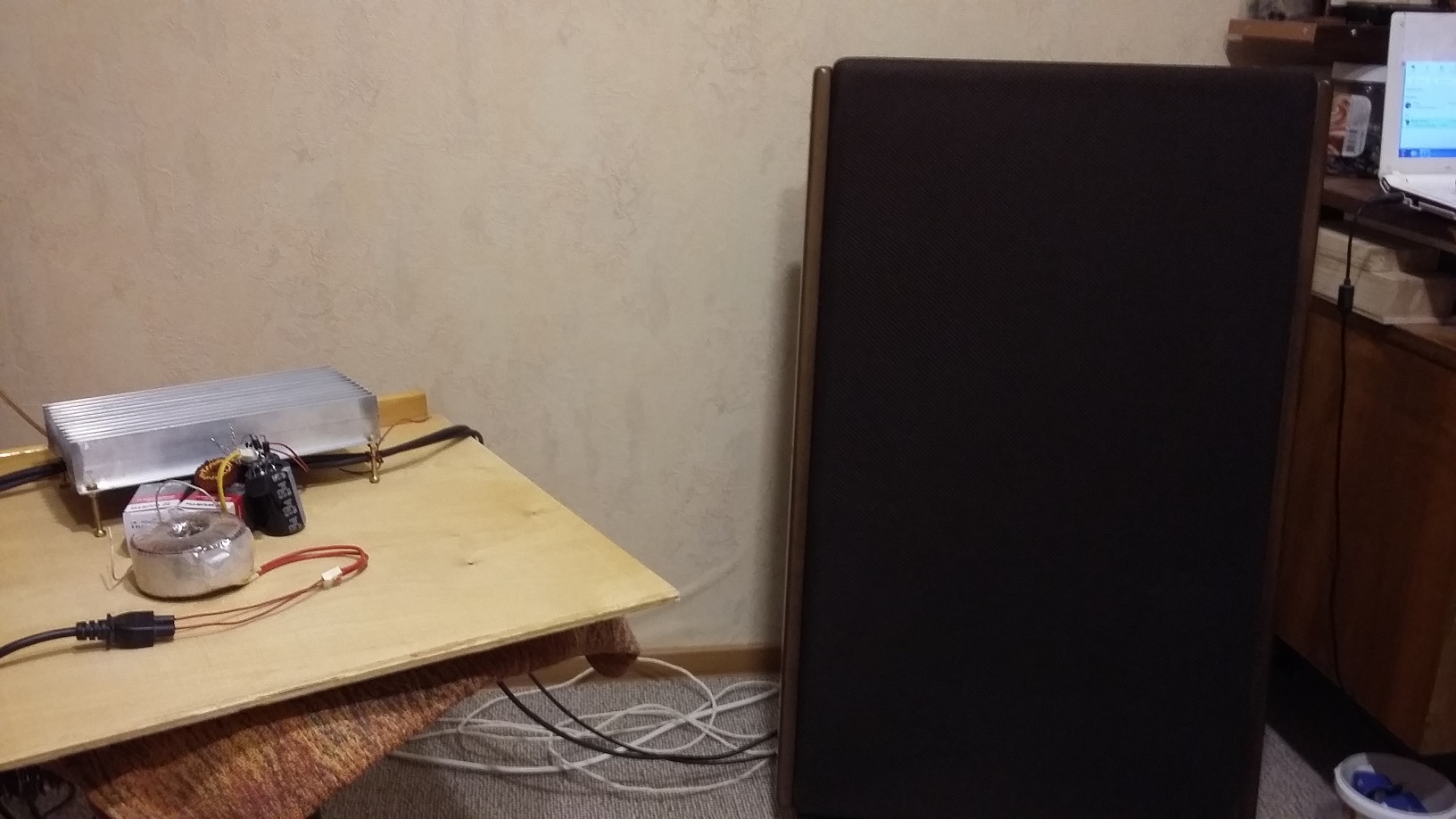

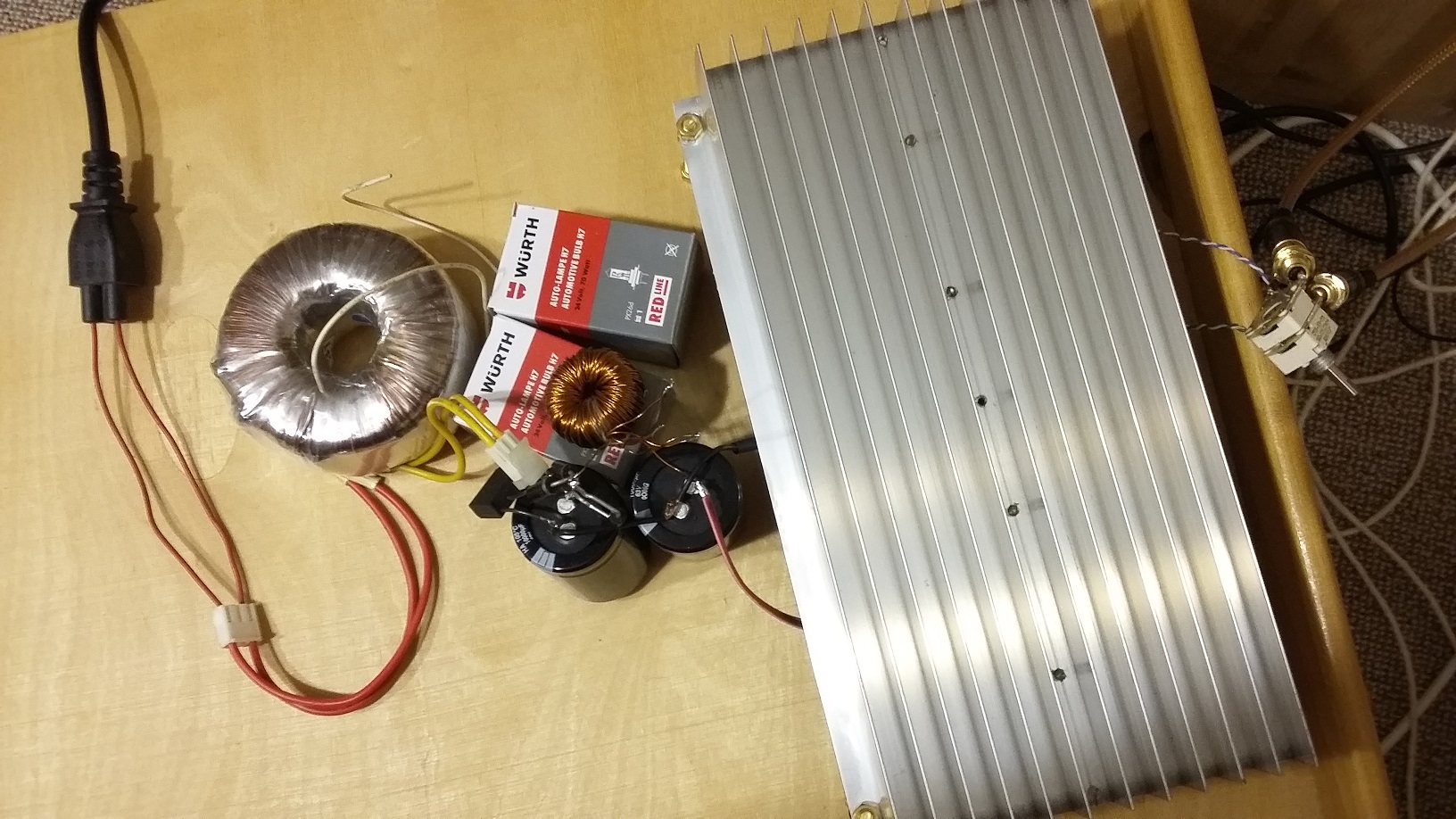

Мой БП - трансформатор 53 Вт, 18.5 В, х/х 27.5 В, на нагрузке 2 А, на усилителях 18.5 В, ёмкости обе 10000 мФ. В паузе при средней громкости полная тишина без намёка и на шипение, акустика 8 Ом.

[CB0Jl04b]

через дроссель 23

Доброго времени! А дроссель сами мотали? Можно его данные? Ну там диаметр кольца, провода и сколько витков? Зачетно получилось, какой мощности резисторы использовали? Звук как? доставляет?

[SergeyKo]

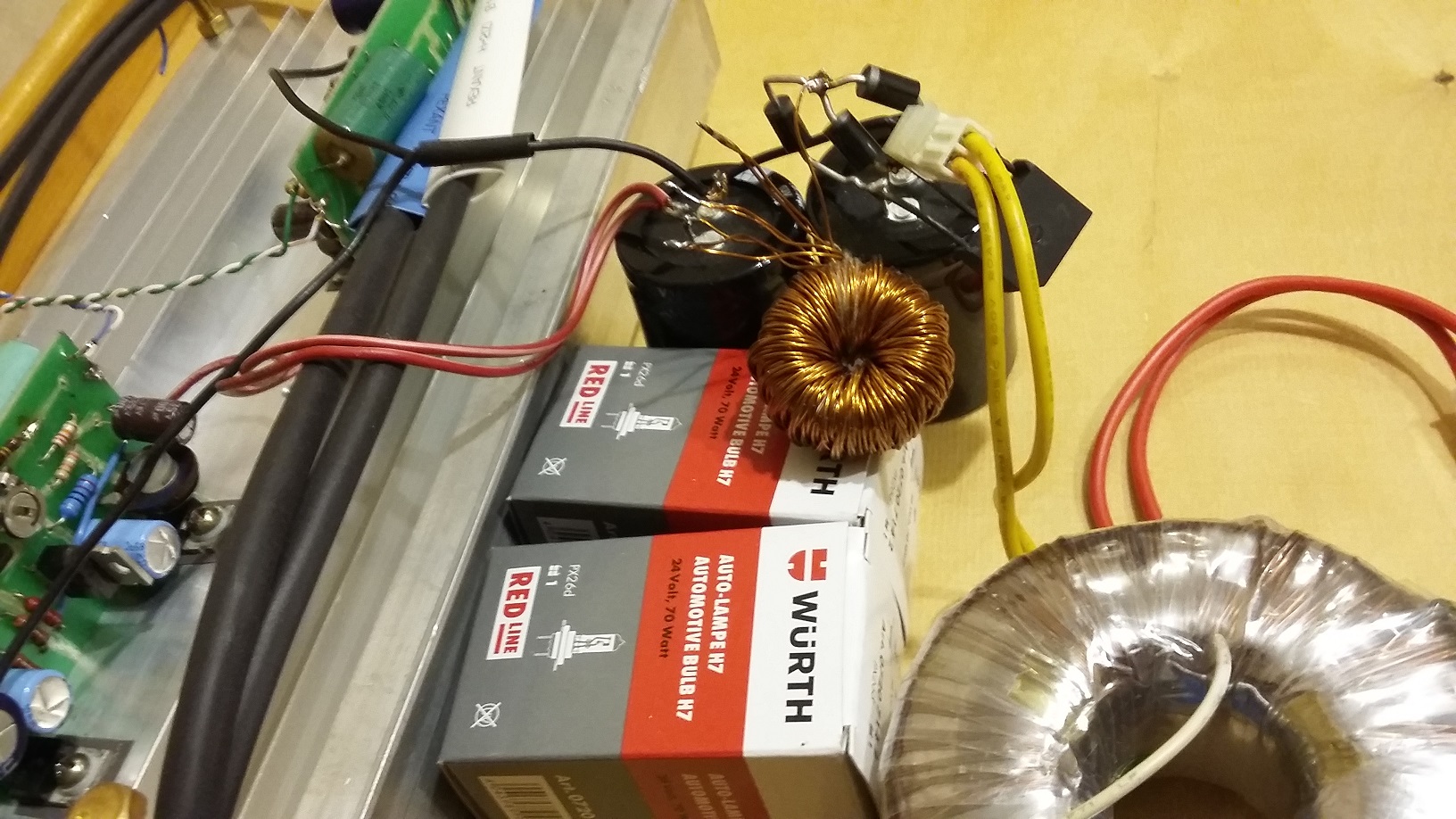

Резистор я не ставил, а сердечник мне подсказали - любой, взял ферритовое кольцо жёлто-белое 27/14/11 и заполнил до отказа четырьмя свитыми проволочинами, чтобы удобнее и быстрее намотать, после соединил начала проволочин с концами.

Звук с первого раза пока не понял, но было ощущение будто сидел на барабанах, а тарелочки были рядом но сзади исполнителя вокала.
Тестирование продолжу после покупки акустических разъёмов.

[Sox2019]

Сергей, а какое напряжение ДО дросселя и после ?
Хватает 56 ватт трансформатора на 2 канала при 2А и напряжении 18,5 в..?

[SergeyKo]

На дросселе 1.2 Вольт, соседи стучали.

[Lektor]

При таком падении напряжения дроссель должен довольно сильно греться. И я честно, не понимаю его сути. При таком токе и частоте в 50Гц ферит не работает. Дроссель работает как резистор. Там где-то 0,7 Ома.

[SergeyKo]

Дроссель слегка тёплый и он является главным элементом стремясь полностью разрядить дополнительную ёмкость.

[Sox2019]

Достану кольцо ферритовое-попробую...
так транса на 56 ватт точно хватает при таком напряжении и токе? Не греется?

[SergeyKo]

Трансформатор как лёд.

[Lektor]

Дроссель слегка тёплый и он является главным элементом стремясь полностью разрядить дополнительную ёмкость.

Дроссель не для этого ставится и основной его параметр индуктивность. На 50Гц этот дроссель не дроссель. А разрядить емкость достаточно резистора. Что-то не понятна мне эта схема. Попробуйте поставить мощный резистор на 0,5-1 Ома. Думаю,результат будет тот же.

[Lektor]

Трансформатор как лёд.

Усилитель потребляет около 70Вт, а трансформатор холодный. Либо вы ток неправильно померяли, либо с прибором что-то не так.
Рекомендуемая мощность 100-120Вт. А еще лучше 150-200Вт.

[SergeyKo]

Перевод конкретных строк из Американского патента :
(Для достижения синусоидального входного тока конденсатор 24 полностью разряжается к концу каждого цикла выпрямленного входного напряжения. Это достигается поддержанием достаточного тока в индуктивности 23.)
Я торопился идею подкинуть, идея проста и сильно снижает планку шумовой дорожки от питания после чего снижается нагрев транзисторов некоторых схем...
Lektor ты меня заставил задуматься, раньше просто доверял этому проекту, это моя первая реализация и без спец приборов.
Короче L 23 и С 24 контур работает на своей частоте пока идёт спад синусоиды на выпрямителях.

[Sox2019]

18,5 вольт * на 2А =37 вт на канал.
На 2 канала уже =74 вт..... вы пишите что у вас 56 вт...
Но,как писал Лектор- надо не менее 100-120 вт..А лучше не меньше 200вт
А БП что вы предоставили, я попробую..когда найду кольца
ПиСи...Но мне кажется по фото...у вас тор на 100 вт не меньше
