Усилитель JLH 1969

[Lektor]

В статье нет параметров дросселя. Почему вы решили мотать на феритовом кольце?
Дроссели на ФК мотаются для ВЧ помех. Для НЧ пульсаций используют трансформаторное железо.
Как говориться: "Не в коня корм"

[SergeyKo]

На торе написано 53 Вт, по одному ампер на канал. Температура транзисторов 49-50 после полтора часа в горизонтальном положении и вроде росла дальше, в вертикальном будут охлаждаться получше. Это первая проба и мне она понравилась, думаю одного ампера всё-же мало для достойного звука. Есть другие трансы по 35.5 вольт на ёмкостях, два ампера проседает до 29.5 вольт, буду пожже на них пробовать если не найду других трансов. Транзисторы не жалко а акустика защищена ёмкостью.
Кстати какой h21 TIP41C у Lektor на ушном усилке ? Мои по 38 - 44.

[SergeyKo]

В статье нет параметров дросселя. Почему вы решили мотать на феритовом кольце?
Дроссели на ФК мотаются для ВЧ помех. Для НЧ пульсаций используют трансформаторное железо.
Как говориться: "Не в коня корм"

Lektor я использовал чужие наработки (пробы, проверки) и решил ваш сайт просветить, уж больно мне эти усилки понравились.

[Lektor]

SergeyKo, не принимайте мои замечания на свой счет. Я не пытаюсь вас ткнуть носом во что-то неприянтное или выставить дураком.
В чужих наработках нет параметров дросселя, поэтому использовать их вы не можете. Для трансформаторных БП часто применяют дроссели в ламповых усилителях. Мотаются на трансформаторном железе с немагнитным зазором. Ваш дроссель работает на этой частоте как резистор. Попробуйте поставить туда резистор на 1 Ом и будет тоже самое.
У силового трансформатора есть ряд важных параметров. Напряжение вторички и мощность вы учли. Есть еще ток холостого хода. Он не должен быть большим. Откиньте нагрузку с вторички, а первичку включите в сеть через резистор на 1Ом. Померяйте падение напряжения на резисторе. Это будут мВольты. У хорошего трансформатора должно быть не более 10мВ, что при таком резисторе будет соответствовать 10мА. Еще один параметр - активное сопротивление вторички. Чем оно ниже, тем лучше, в разумных пределах. Этот параметр, в итоге, влияет на динамику звука. Поэтому трансформатор берется с запасом по мощности.
С уважением. Всего наилучшего.

[dr.gleb]

Добрый всем день. Имеются радиаторы размером 12.5-36.5, буду строить Худа. Пока собираю комплектуху. Корпус будет большой, хочу вместить туда ушник Худа (уже готов) и собственно мощник. Вопрос по радиаторам: будет ли достаточно этого размера? Спасибо.

[Lektor]

Размер не полный. Хорошо иметь 6000 см² на оба канала.

[IT-Prof]

Добрый всем день. Имеются радиаторы размером 12.5-36.5, буду строить Худа.

Привет! Для правильного ответа нужна ширина высота и глубина а таке желательно фото самого радиатора.

[Lektor]

Лучше самому посчитать площадь слагаемых поверхностей и озвучить цифру.

[dbarashov]

Приветствую Всех.
Собрал данный усилитель. Скажу сразу - порадовал (по сравнению с Scansonic Minimate class D). Теперь провожу эксперименты - заменяю конденсаторы. транзисторы. Борюсь с фоном (вроде удалось снизить до минимума). Питание - импульсник. Если получиться то прикреплю фото.
Вопрос Lektorу - так ли необходим CRC фильтр после импульсника? Фон удалось сделать минимальным, вот и думаю,пробовать или нет.

[Lektor]

Поздравляю! Мы все рады вашим успехам. При импульсном блоке питания фон не идет от блока питания. Источником может быть только кабель по входу. CRC фильтр используется для подавления НЧ пульсаций классического БП. При этом емкости конденсаторов от сотен до десятков тысяч мкФ. Для ИБП применяется CLC фильтр для подавления остатков ВЧ пульсаций. Емкость конденсаторов 0,01-0,1мкФ. Дроссель на ферритовом кольце.

[dbarashov]

Огромное Вам спасибо .

[dr.gleb]

Имеем два радиатора 12.5 на 36.5 см. Глубина 3 см.
Полный расчёт радиатора - вещь кропотливая. Можно воспользоваться грубым расчётом - для рассеивания 1 ватта тепла, выделяемого полупроводниковым прибором, достаточно использовать площадь теплоотвода, равную 30 квадратным сантиметрам.
В другом источнике: 50 Ватт= 500 см^2.
Мой радиатор имеет приблизительно 450см^2. на каждый канал.
Фотки добавить не могу.

[Lektor]

У меня 130х200х25 на канал. Думаю ваши с большим запасом. Можно даже попробовать поцепить все на один.

[Alex]

Да отличные радиаторы!

[dr.gleb]

Спасибо! Жду платы. Пока буду строить корпус. Блок питания уже приехал, импульсник, купленный по Вашим рекомендациям.

[Zav00lon]

Перепроверил значения настроек тока покоя и половины питания. До этого вроде бы все было хорошо, но оказалось поплыло. Грел где то полчаса-сорок минут до настройки. В рассчете на 8Ом акустику - 27В питания и 1,2А ток покоя.

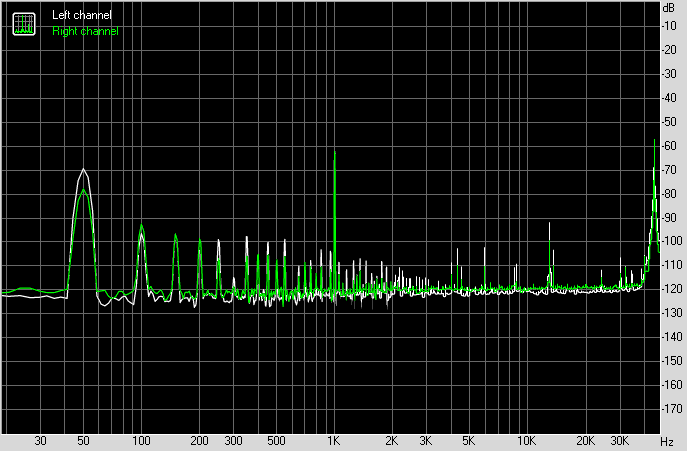

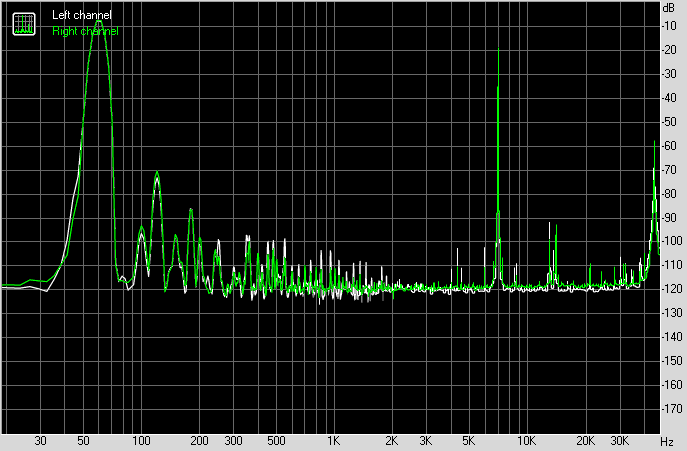

Замеры прилагаю. Не очень хорошо только со взаимопроникновением каналов. Вопрос к Алексу - у вас это значение на каком уровне в Дб?

[Zav00lon]

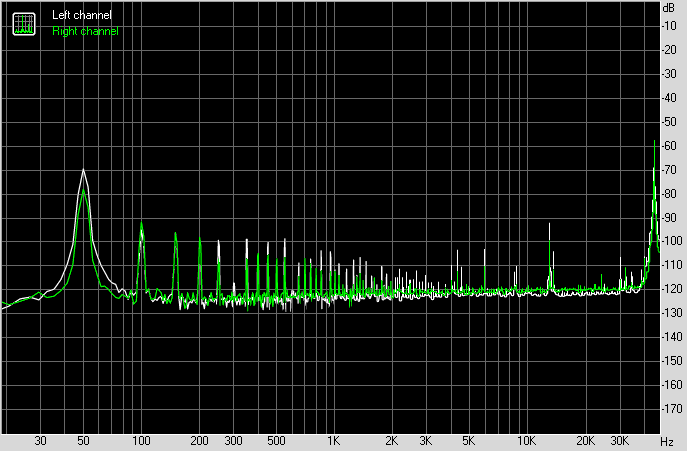

Правда вылез некий горб после 40К герц.

[Alex]

вот подробные замеры на 8 Ом https://v-mire.net/wp-content/RMAA/JLH1 ... 20ASIO.htm
и на 4 Ом https://v-mire.net/wp-content/RMAA/JLH1 ... 20ASIO.htm
на мощности 3 ватта

[IT-Prof]

Правда вылез некий горб после 40К герц.

Отличный результат! А что после 20000 это не слышно.

[Sox2019]

на 4 Ом https://v-mire.net/wp-content/RMAA/JLH1 ... 20ASIO.htm
на мощности 3 ватта

Это при напряжении 27в и 1,2А?

[Alex]

19 вольт и 1,3 А

[Zav00lon]

Интересно, может быть 45К гц это мой ИБП. Конечно не его не слышно, но пока я отслушиваю усилитель, Времени иногда мало.

[Den73]

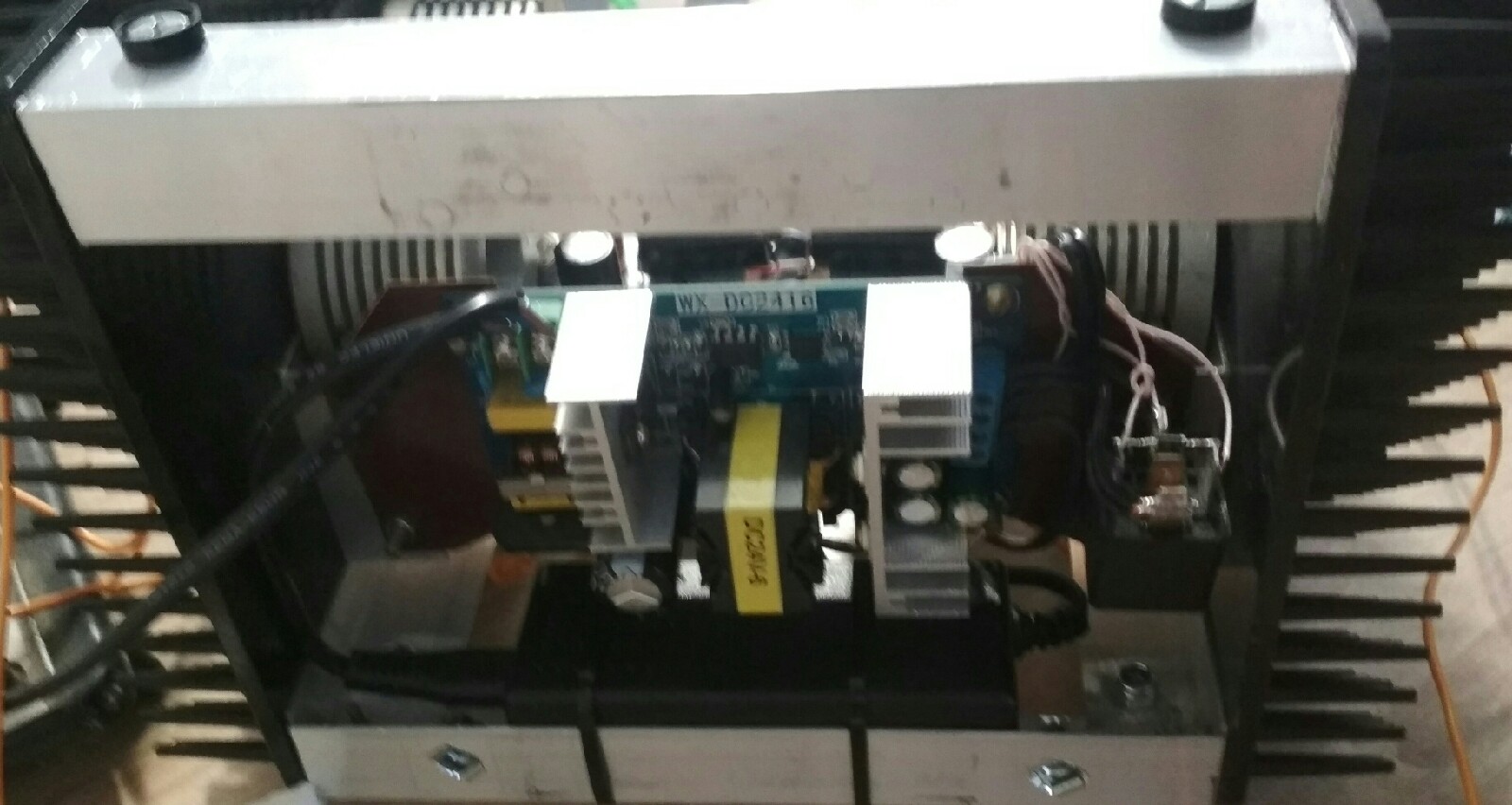

Первое включение!!! всё сразу заработало. Импульсный БП.пульсации намерял 20мВ. фон слышно если только ухо в динамик засунуть, ито думаю что это из за того что всё пока на соплях и РГ нету. бас заметно поинтересней чем на STK430 (слушаю его пока этот собираю). т.п. 1.5А 24В. Осталось панель запилить и можно на место ставить, слушать)

[Den73]

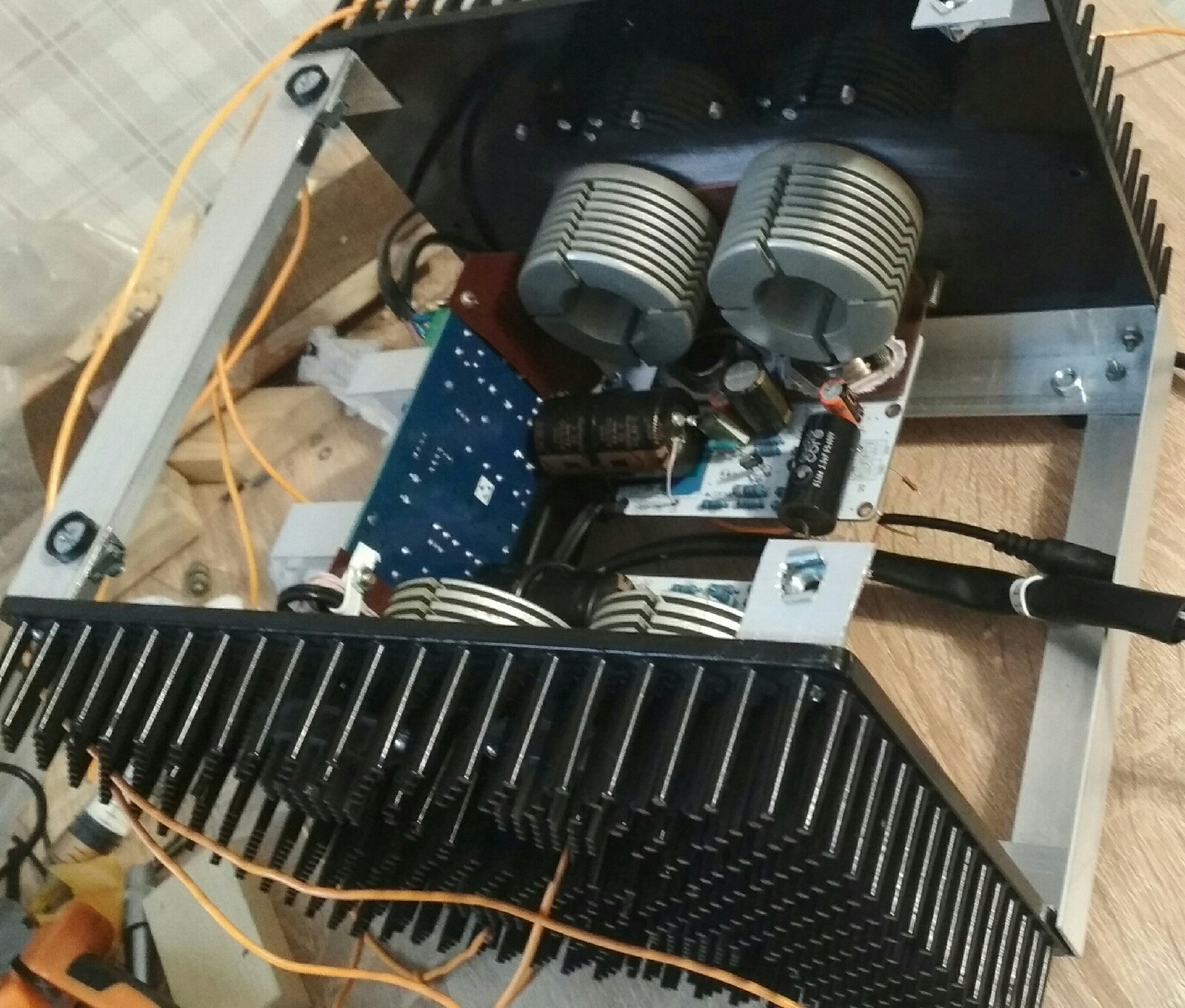

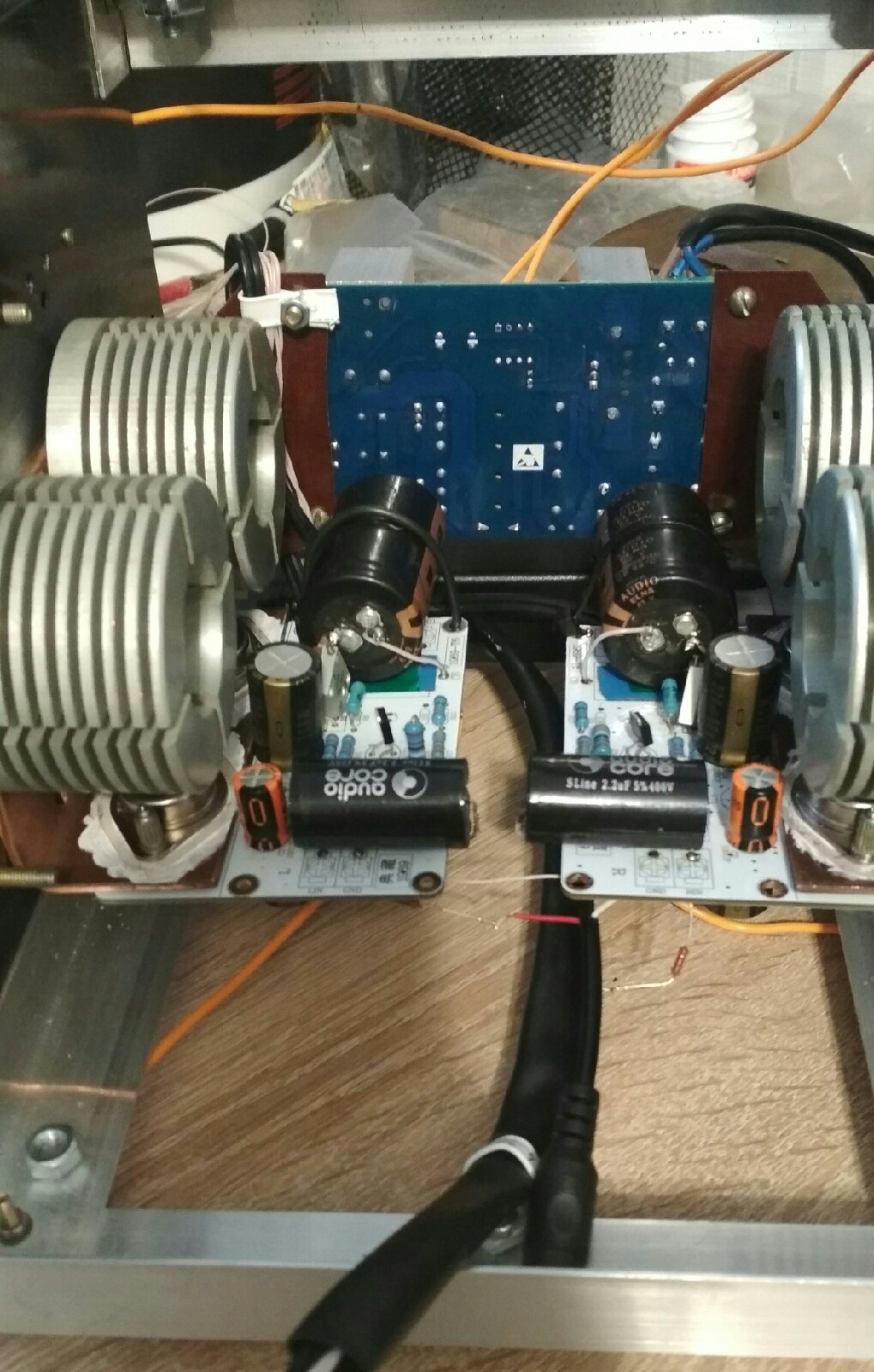

Входная емкость 2.2мФ, выходная 10000мФ. вместо алюминиевого уголка загнул пластину из меди 2мм. прокладки - слюда. транзисторы не больше 80 градусов греются, с керамикой конечно лучше было бы, но 120р за штуку - жаба сказала что и слюда норм. будет еще вентилятор на всякий случай срабатывать при перегреве.

[Alex]

Мощно выглядит, поздравляю, я себе тоже слюду поставил по той же причине) С импульсным блоком питания усилитель значительно меньших размеров. Медь даже лучше чем алюминий.

[IT-Prof]

Хоть в космос запускай ) что это за радиаторы круглые?

[Den73]

Круглые от каких то мощных диодов, а может тиристоров. Я вобще опять стал собирать его потому что случайно нашел радиаторы в гараже))) греется все таки сильно, буду снижать питание вольт до 20. Все равно акустика на 4Ома.

[Alex]

Да, лучше снизить

[Lektor]

Греется не от вольтажа, а от потребляемой мощности. Я бы снизил ток до 1,1-1,2А
А лучше всего смотреть по спектру

[Den73]

Ну так мощность же это ток на напряжение? 1.5А*24В=36Вт, а если снизить, то 1.5А*20В=30Вт.
