Усилитель на TPA3250 отключает одну колонку

[do_2005]

Купил усилитель на микросхеме TPA3250. Если к нему подключать колонки 4мя проводами (по 2 провода на каждую), то он отлично работает. Если колонки подключать 3мя проводами (земля общая), то на одну из колонок (рандомно) колонку перестаёт подаваться сигнал.
Как это обойти? Хочется и по трём проводам получить стерео.

Пробовал ещё такой эксперимент. Если подключить 4мя, потом закоротить земли между собой чтобы получилось 3 провода, то играет нормально если тихо. Если прибавить громкость, то через некоторое время опять отрубит одну колонку.


[Alex]

Подключайте по 2 провода на колонку, там не общая земля.

[do_2005]

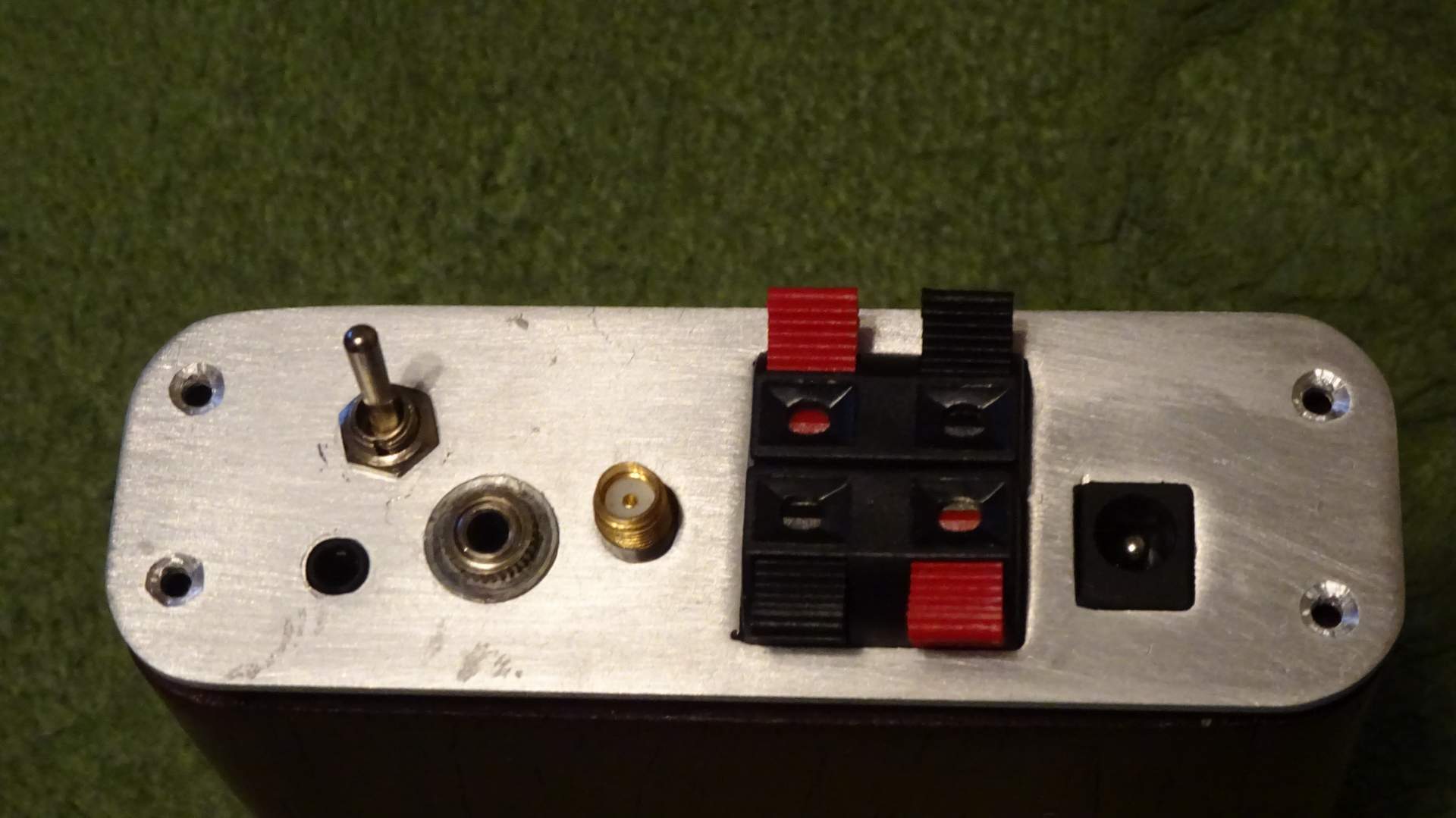

Нет такой возможности. Если было бы так просто, я бы не спрашивал. Корпус у усилителя самодельный, усилитель маленький, а подключать через него хочу либо одну пару колонок либо другую. Там просто нет площади чтобы разместить разместить сразу 8 разъёмов под это. Было место под 4 + 1 jack.
И для jack 3.5 уже всё распаяно, удлинитель метров 5 до вторых колонок на 3 провода идёт + на вторых колонках jack.

Всё собрал и тут получился нежданчик.

[Dysindich]

Почему нежданчик? Очень даже, жданчик. Скачайте дата шит и убедитесь сами. По другому и быть не должно.

[do_2005]

На вход стоит Jack, на наушники Jack, а вот на колонки только 4мя проводами и никак на Jack не дают переходник сделать.
Нельзя ли какую-то обманку сделать, чтобы усилитель думал что к нему подключены 2 отдельных земли, а не одна?


[bobrw]

Ну вам уже два раза сказали,что по другому подключить нельзя

[Dysindich]

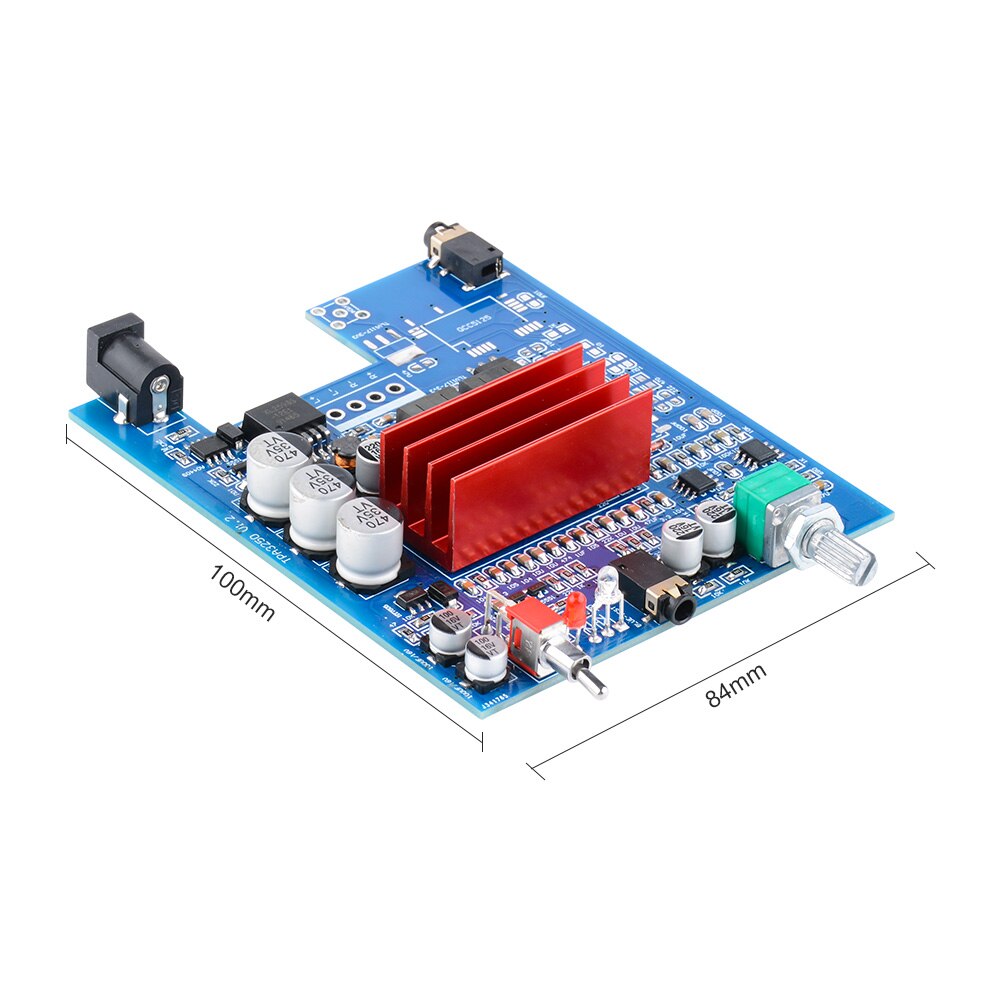

Где плату приобретали? (ссылочку, или еще пару-тройку фото, за радиатором не видно, но по моему, плата не ковбойская... там всего две катушки на выходе ??)

[lgedmitry]

Где плату приобретали? (ссылочку, или еще пару-тройку фото, за радиатором не видно, но по моему, плата не ковбойская... там всего две катушки на выходе ??)

они, похоже, сдвоенные.

[do_2005]

https://aliexpress.ru/item/100500171362 ... 7260914482

[Dysindich]

Да, спасибо. Действительно, как отметили выше - сдвоенные (да, еще и экранированные...)
Попутно, возник риторический вопрос : почему ковбои ставят , другие катушки? (вот эти : https://www.mouser.be/ProductDetail/994-MA5172-AE
). Кстати, они не дешевле тех, что лепят китайцы.
Ну, а по вопросу подключения акустики, думаю, что уже ответили на него : нет у этого подключения АС - никакой земли, есть + и есть - , каждый из которых представляет выход со своего усилителя, на каждую АС. И никаких объединений, соответственно - быть не может . Поэтому, не ищите никаких "обманок-коннекторов" - организуйте правильную разводку кабеля на АС.

[Sous]

Ставят кольца, так какдля китайцев они дешевле в разы, и позволяют использовать дедушку Ляо для изготовления таких индуктивностей.
Себестоимость получается менее долл для Китайцев. А любой ферритовый подходящий- будет от 2$ стоить, сдвоенный даже еще больше. Ферритовые спаренные дроссели очень хорошее решение, даст самые лучшие параметры скорее всего.

[Dysindich]

Так и я о том же... Почему Таксы ставят кольца , а не экранированные специализированные ферриты ? ( при том, что эти кольца - дороже броневых).
А вообще, у ТРА - предел класса звука - вкполне осязаем, и перепрыгнуть его - не получится... (искажения у чипа имеют странный всплеск в районе 5-6 кГц при мощности более 1W) . На слух - этот горб воспринимается весьма своеобразно, и неприятно. (с участием комбинаций интермодов).
Короче, уровень ТРА - вполне себе - конечен и выше серединки Hi-Fi - не тянет, хотя, звучание можно признать достаточно качественным.

[lgedmitry]

искажения у чипа имеют странный всплеск в районе 5-6 кГц при мощности более 1W) . На слух - этот горб воспринимается весьма своеобразно, и неприятно.

мне кажется, если мерить уровень гармоник в диапазоне 20...20000Гц, то у любого усилителя на 5...6кГц будет всплеск.
Тут два фактора:
а) уровень гармоник растёт с частотой
б) гармоники, уходящие за пределы 20кГц, мы отбрасываем.
сказано - сделано. Берём частоту 6кГц. К примеру: на этой частоте вторая гармоника 0.1%, а третья 0.6%
берём 7кГц. Допустим тут будет 0.11 и 0.66. Оно ж больше, да? А вот и нет: 7*3=21кГц, третья гармоника уходит за пределы звукового диапазона и мы её запросто отбрасываем.
Вот и вся песня. Поправьте меня, если вру
