Ламповый усилитель для головных телефонов

[LinuxManiac]

Очень давно не делал я таких усилителей и тема для меня была малоизученная. Экспериментов провел много с разными лампами и разными типами схем. В результате получились две конструкции, одну из которых предлагаю вниманию форумчан.

Принципиальным изначальным условием для себя поставил требование работы усилителя с наушниками с практически любым импедансом (от 32 до 250 Ом).
В данной конструкции это достигнуто применением довольно мощного катодного повторителя, нагруженного на источник тока.

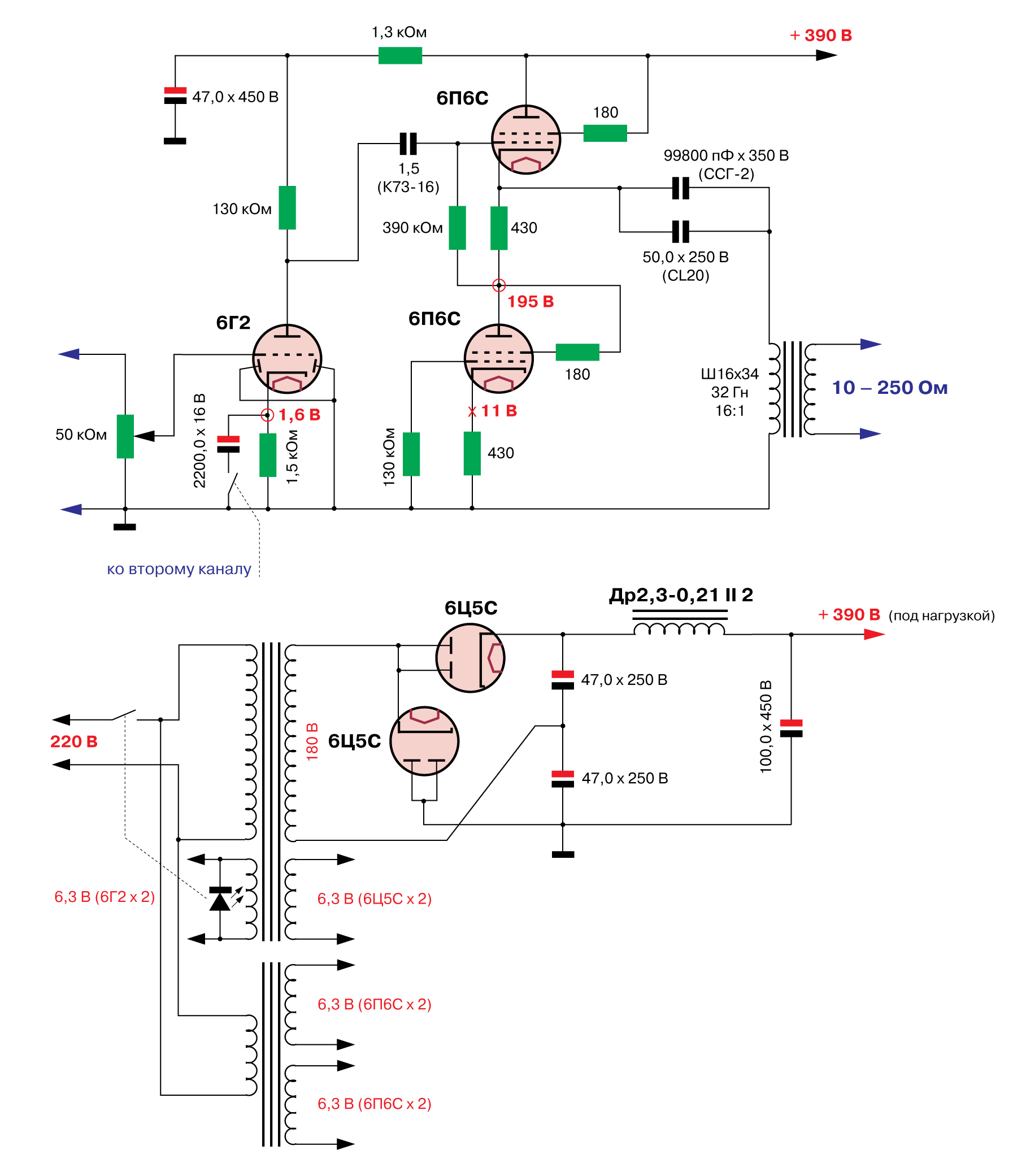

Первый каскад – на лампе 6Г2. Аноды диодов (это комбинированная лампа) соединены с общим проводом. Катодный резистор шунтируется электролитическим конденсатором с возможностью его отключения (переключатель на задней панели корпуса). Наряду с некоторым изменением чувствительности, это, как оказалось, очень существенно меняет звучание, чему соответствует радикальное изменение спектра искажений (хотя измерения делал чисто «мимоходом»).
Выходной каскад – на лампах 6П6С в триодном включении. Режим выбран умеренный по току покоя (приблизительно 25 мА).
Каскад нагружен через разделительные конденсаторы на выходной трансформатор, собранный без зазора в сердечнике. Основные конденсаторы большой емкости шунтированы слюдяными типа ССГ.
Трансформатор: Ш16х34, 1750+1750 витков 0,1 мм / 38х2 + 38х2 + 38х2 (три секции в 2 слоя) витков 0,67 мм.
Питание от двух силовых трансформаторов. Выпрямитель по схеме удвоения с дроссельным фильтром.

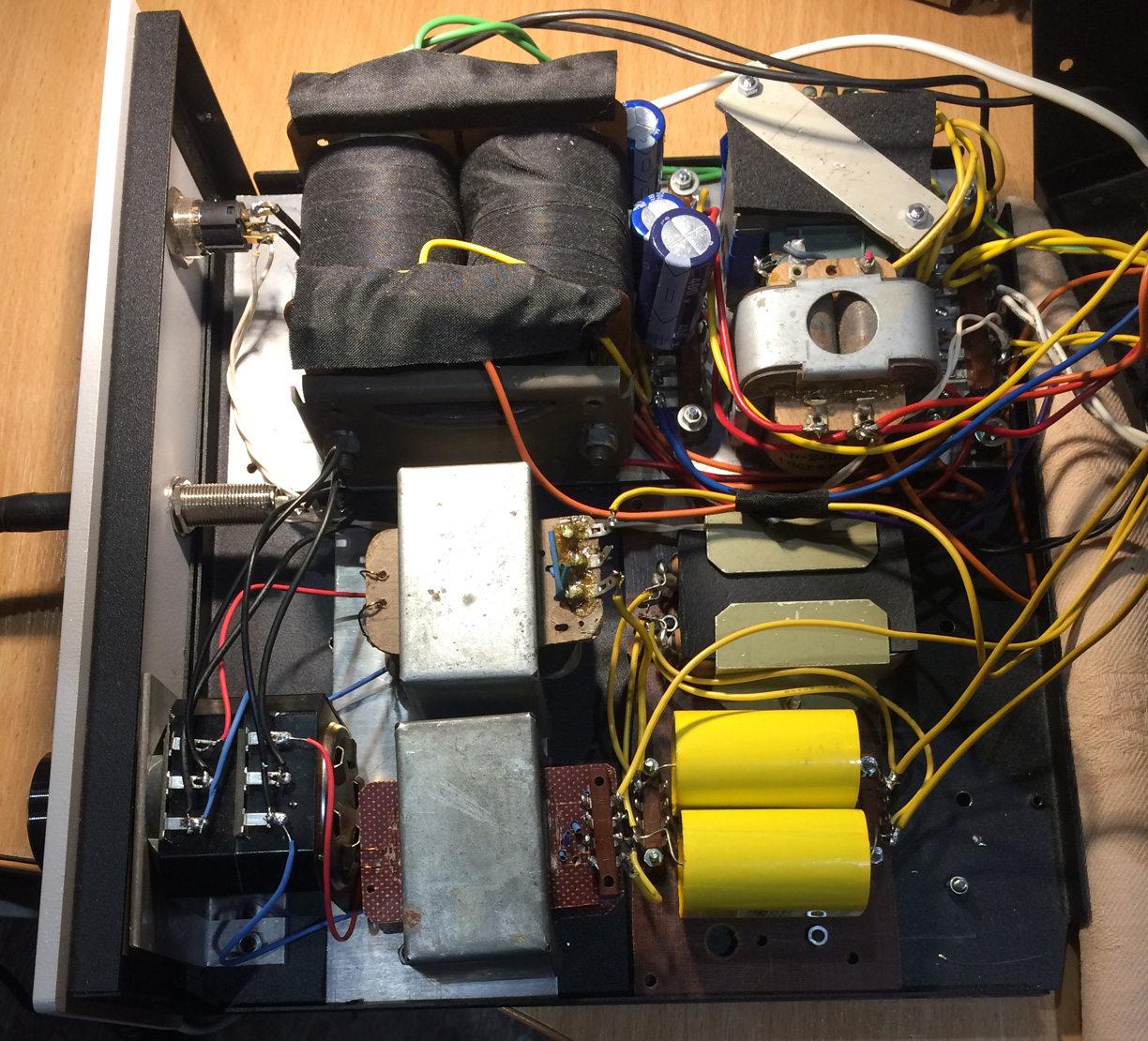

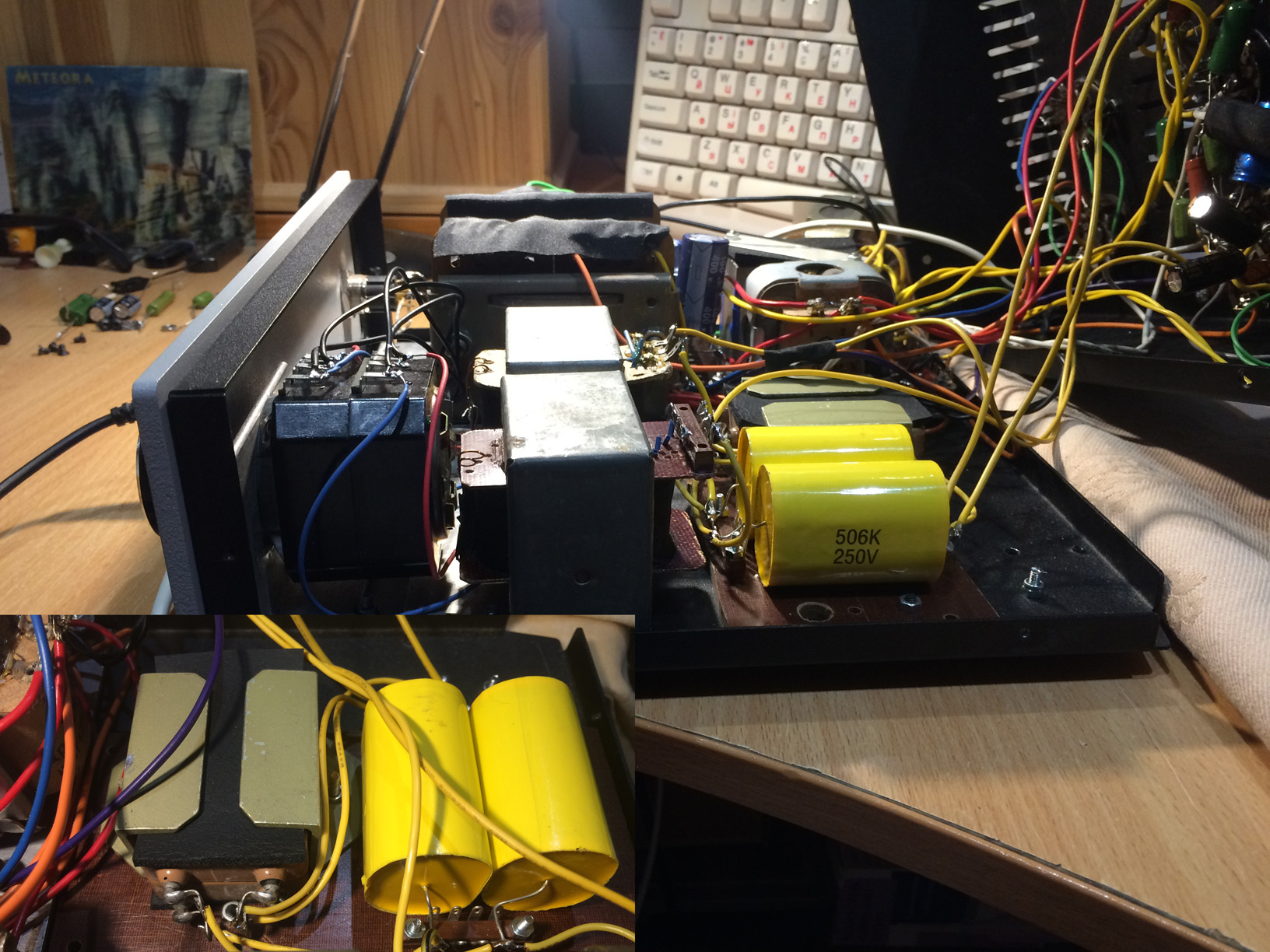

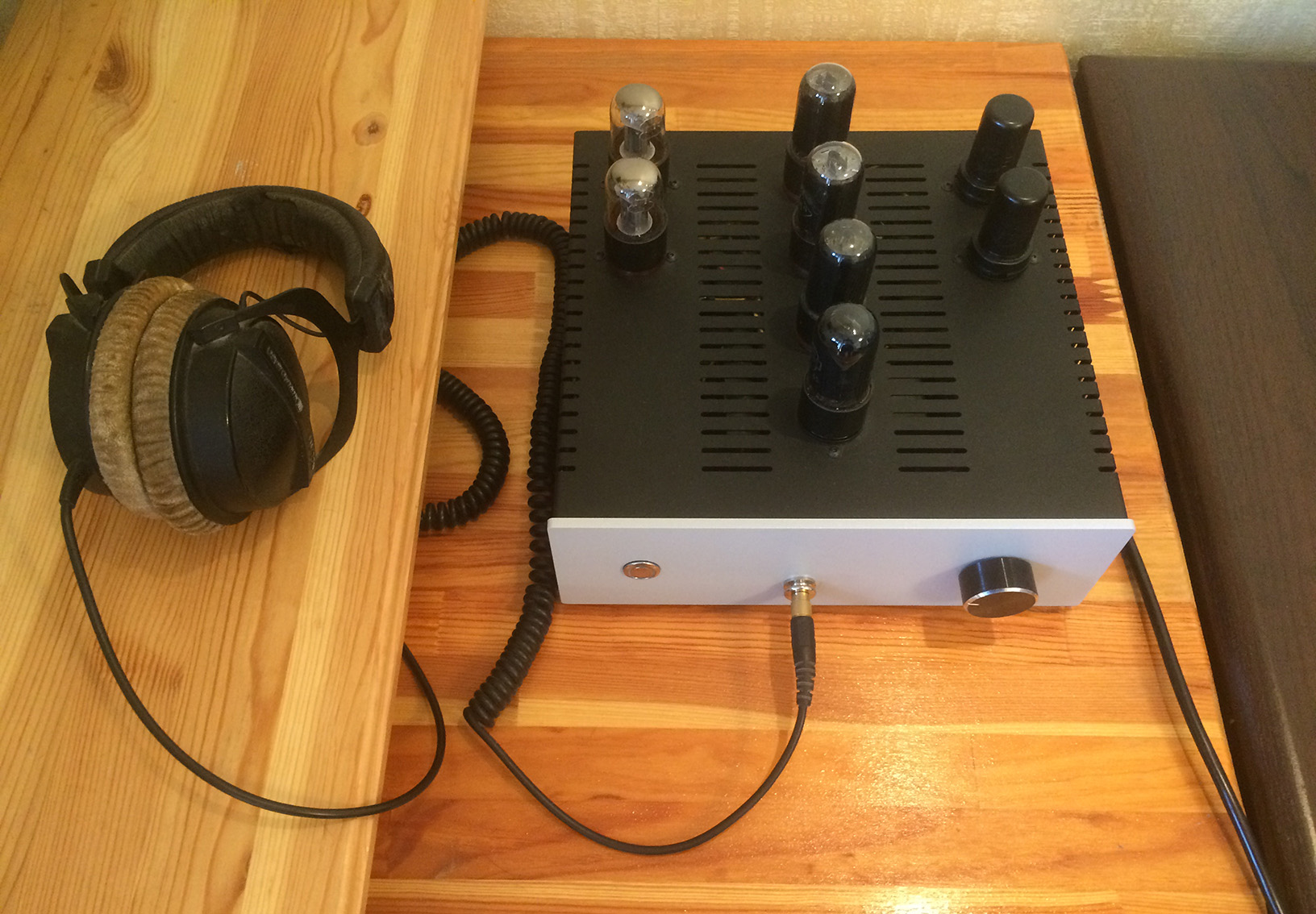

Фото на стадии финальных экспериментов (с другим регулятором громкости и иным его включением):

[LinuxManiac]

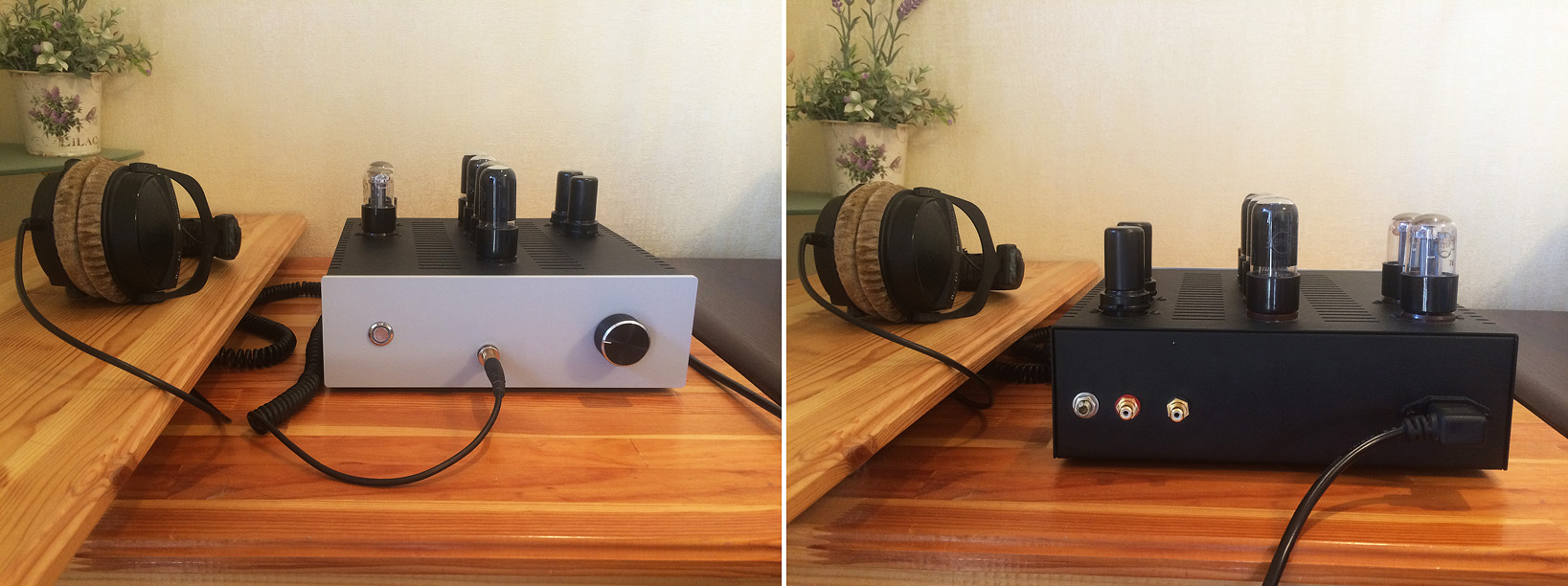

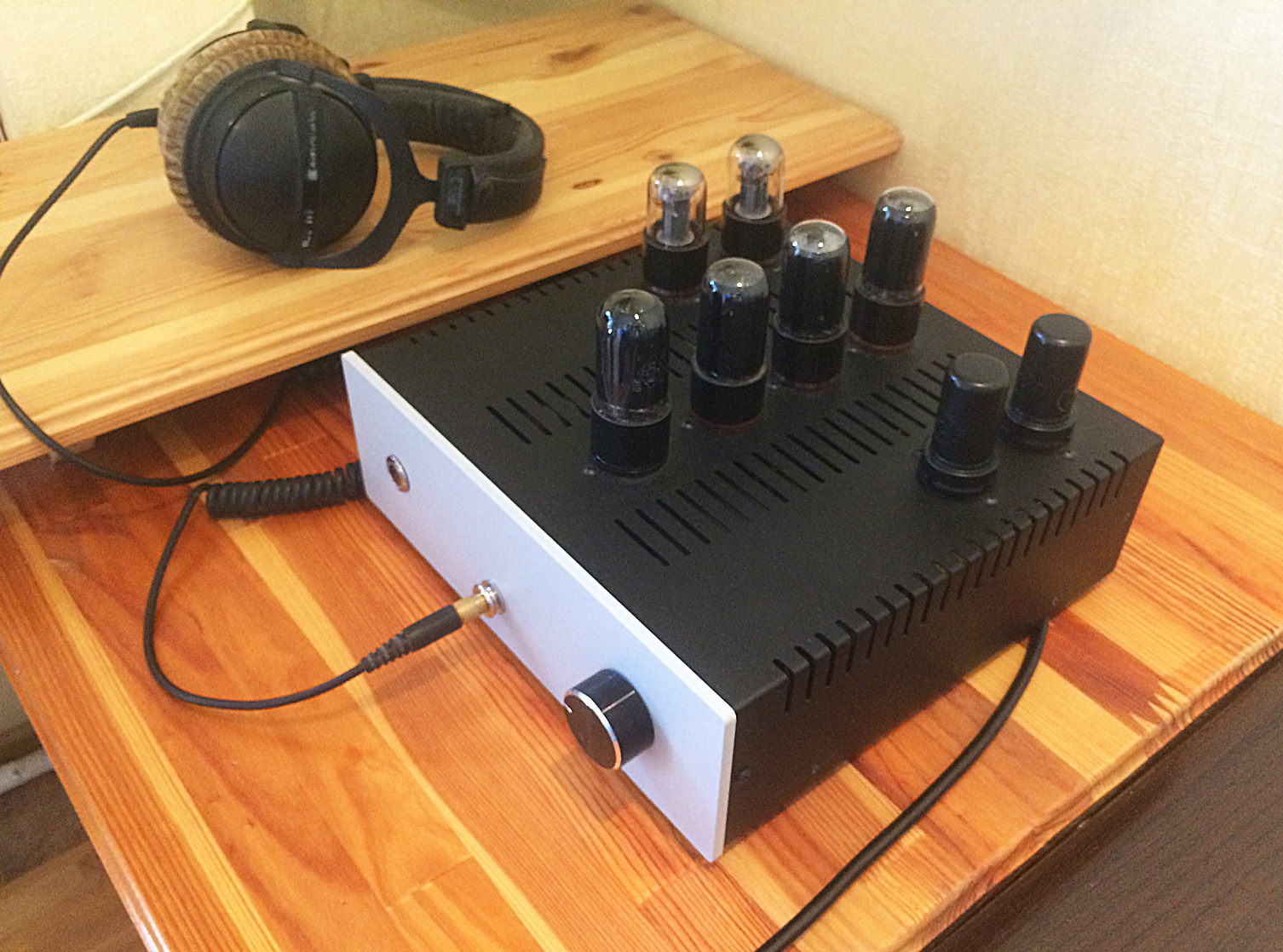

Тестировался усилитель с разными головными телефонами с разным импедансом. Надежды оправдались.
Звук получился одним из наилучших (о второй удачной и более сложной конструкции – в другой раз).
Фон переменного тока не слышен при любом положении регулятора громкости.

[LinuxManiac]

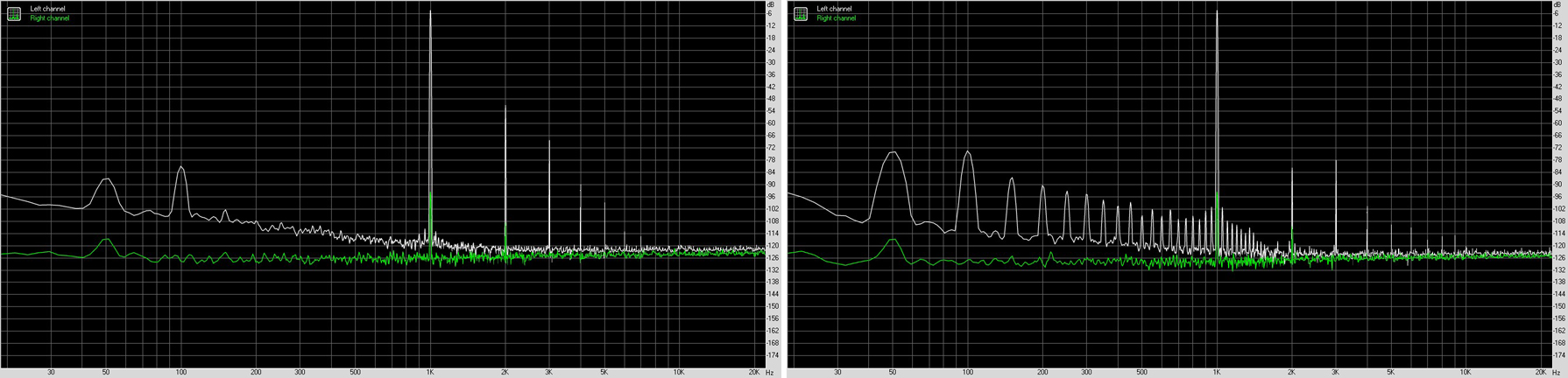

Спектры искажений отражают отличия звучания. При включенном шунтировании катодного резистора первого каскада – типичный лаповый звук однотактного усилителя со всеми его достоинствами. При отключении конденсатора – несколько более «бледный» но точный звук.

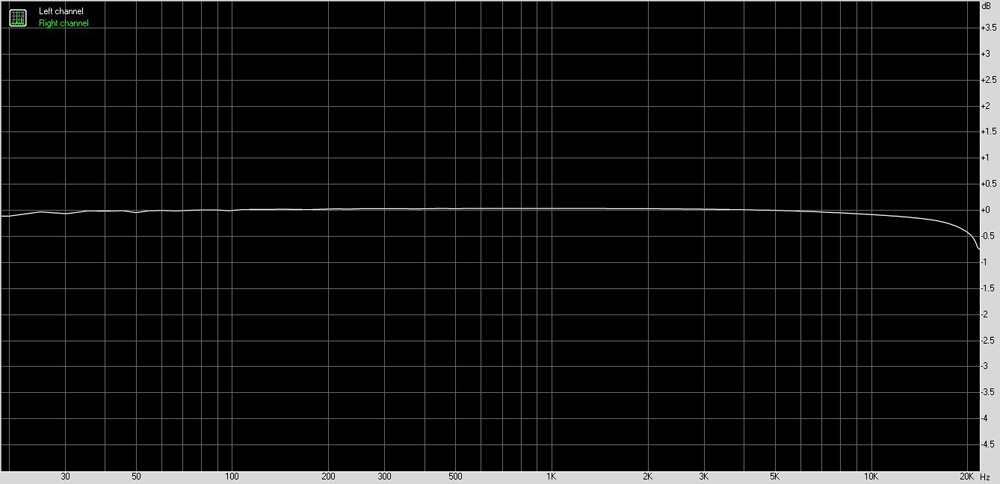

АЧХ


Продолжаю слушать разные музыкальные жанры. О впечатлениях расскажу в дальнейшем.

Всем хорошего звука!

[Dysindich]

Достойно белой зависти!
Поздравления...

[LinuxManiac]

Спасибо большое!

[Lektor]

Дима, поздравляю!
Выбор на 6П6С пал из-за малой прожорливости?
Вижу ССГ!!! Наверно добавил прозрачности. В питании не пробовал?

[LinuxManiac]

Спасибо, Миша!
Да, 6П6С выбрал в конечном счете из-за малой прожорливости при достаточной мощности.
Конденсаторы ССГ - действительно добавили прозрачности в звуке.
В питании пробовал ставить самые разные шунты - в этой конструкции это ничего не меняло в звуке.
Трансформатор: 2 секции первичной обмотки (1750+1750 внавал с пропиткой клеем БФ), 3 секции вторичной обмотки по 76 витков (2 слоя по 38 витков в каждой секции).

[Lektor]

Повангую, в питании ставил шунты после дросселя?!!
Если кенотроны, то шунтировать нужно первые ёмкости, что нагружают кенотроны.

[LinuxManiac]

Ставил. Но слушал недолго. Быть может, дело в этом. А может быть, что при выпрямлении по схеме удвоения есть особенности.
Соберусь с мыслями и попробую ещё раз разные шунты.

[Starky]

Тестировался усилитель с разными головными телефонами с разным импедансом. Надежды оправдались.
Звук получился одним из наилучших (о второй удачной и более сложной конструкции – в другой раз).
Фон переменного тока не слышен при любом положении регулятора громкости.

ты - ламповый монстр... у меня с лампами не складывается...мне проще на транзисторах... понятней это для меня... благо учили в институте...

[LinuxManiac]

ты - ламповый монстр...

Вот это комплимент! Спасибо! Реально мне понравилось.
Жму руку!

[PJK]

Солидно и супер класс!
На фото вижу байеры 770, какое у них сопротивление? Их бывает три типа, 32, 80, 250 Ом.
По усилителю, какая максимальная амплитуда Vpp (без искажений) на выходе трансформатора?

[LinuxManiac]

Спасибо на добром слове!
Импеданс этих наушников - 250 Ом.
Максимальная амплитуда на выходе - 4,5 вольта.

[Starky]

ты - ламповый монстр...

Вот это комплимент! Спасибо! Реально мне понравилось.
Жму руку!

я с завистью сказал... для меня лампы магии сродни.... непонятны мне они

[Lawyer]

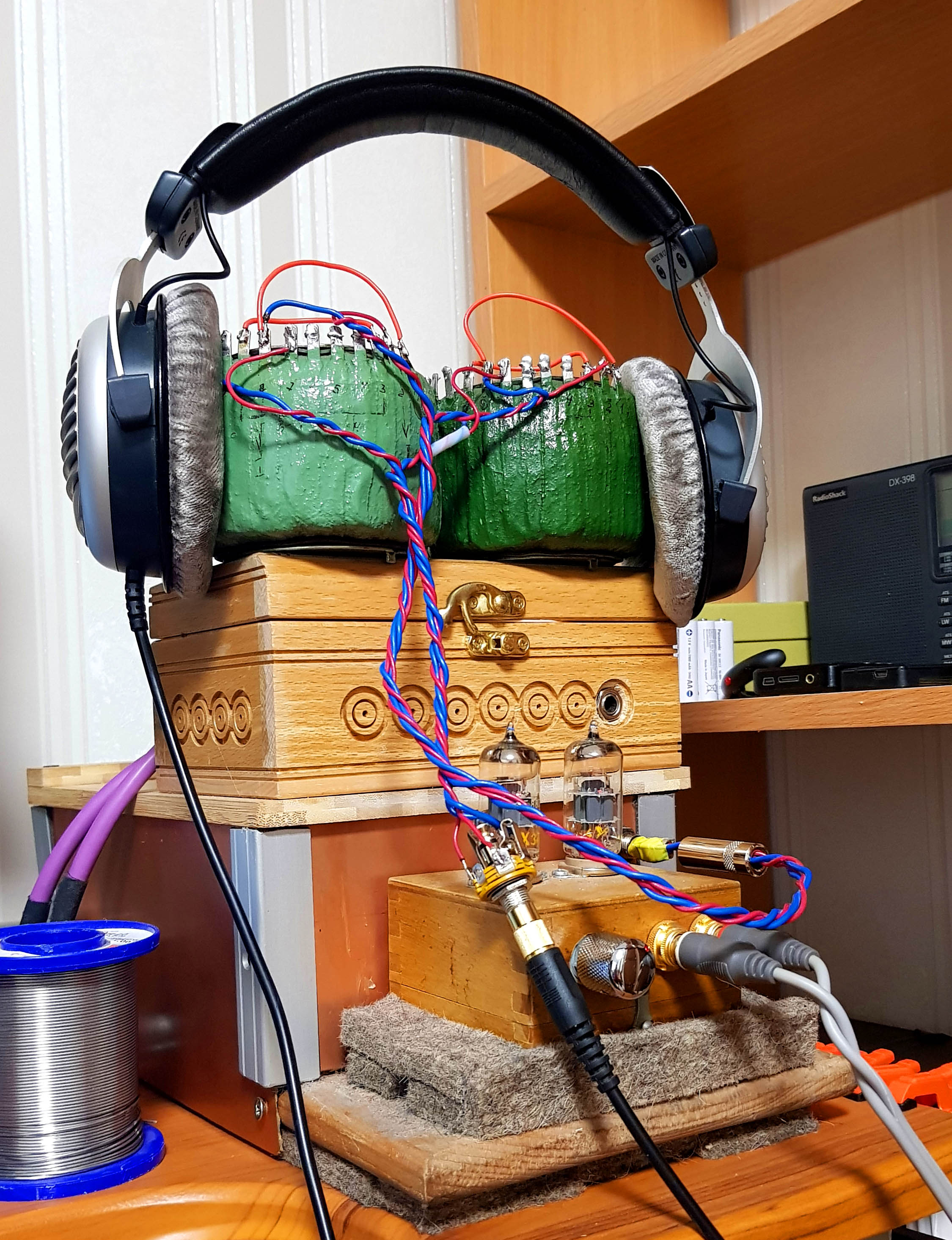

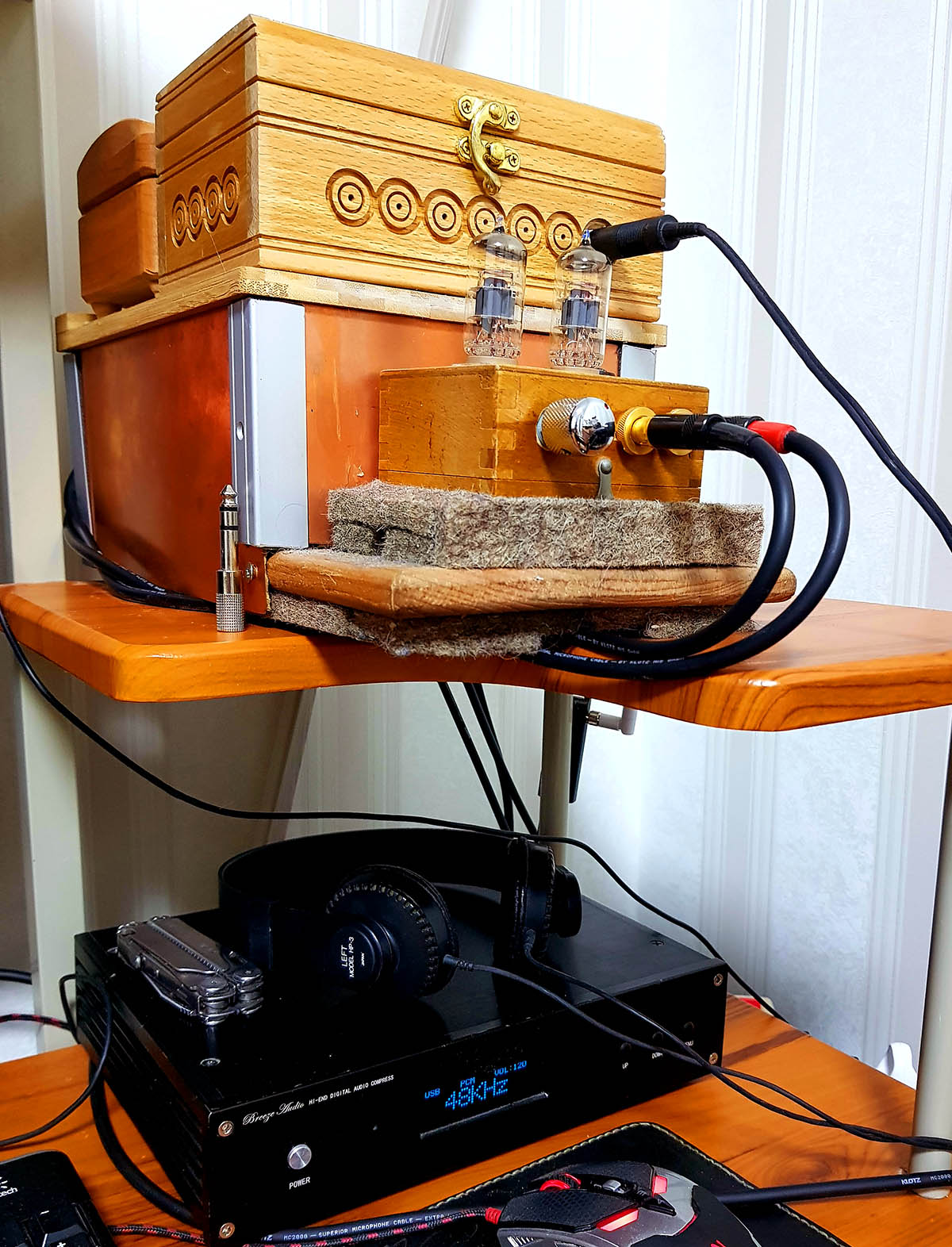

Классное решение и наверняка с приличным звучанием. Я тоже примерно в этом же направлении размышлял - и в итоге реализовал околокомповый ушной усил на ecc88 в SRPP - с нагрузкой на тороидальные выходники. При этом имеются варианты подключения высокоомных ушей как до выходников, так и после них. В первом случае тогда ушной амп может работать и в режиме преда. Уровень выхода с ЦАПа (на сябре 9038про) достаточен - поэтому предварительный каскад не делал.

[LinuxManiac]

Классное решение и наверняка с приличным звучанием.

Спасибо!

... в итоге реализовал околокомповый ушной усил на ecc88 в SRPP - с нагрузкой на тороидальные выходники.

Можете сообщить, какое при этом напряжение анодного питания и режимы (величина смещения) ECC88?

[LinuxManiac]

Добрый вечер.
Спасибо на добром слове.
Буду рад помочь, если что. Спрашивайте, пожалуйста, обо всем, что будет нужно.

[Lektor]

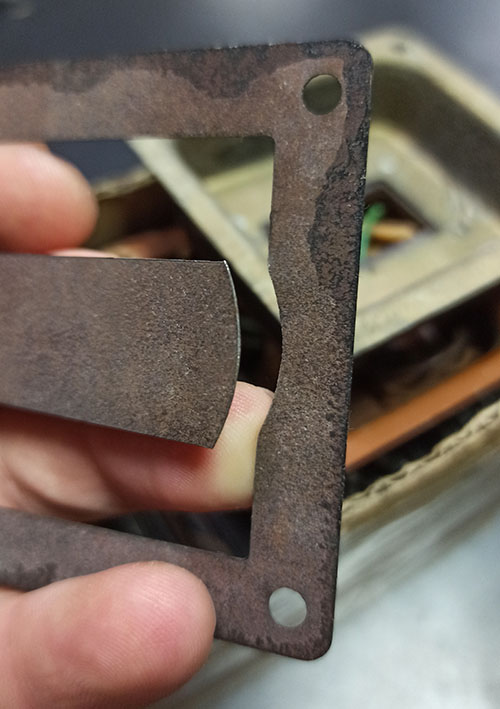

Нарыл у себя вот такое железко. Квадратов по 10 будет на каждый трансик. Пластины надо чистить и заказывать каркасы. Плюс настроение под все это!)))


[LinuxManiac]

Серьёзный подход. Будет солидная конструкция!

[Starky]

Классное решение и наверняка с приличным звучанием. Я тоже примерно в этом же направлении размышлял - и в итоге реализовал околокомповый ушной усил на ecc88 в SRPP - с нагрузкой на тороидальные выходники......

не понимаю прикол такого конструктива... без обид

ОФФ В ЦАПЕ своем перационники меняли? на чем остановились?

[Alex]

Спиртом!
