Апгрейд усилителя "SPL 1000"

[tigtrop]

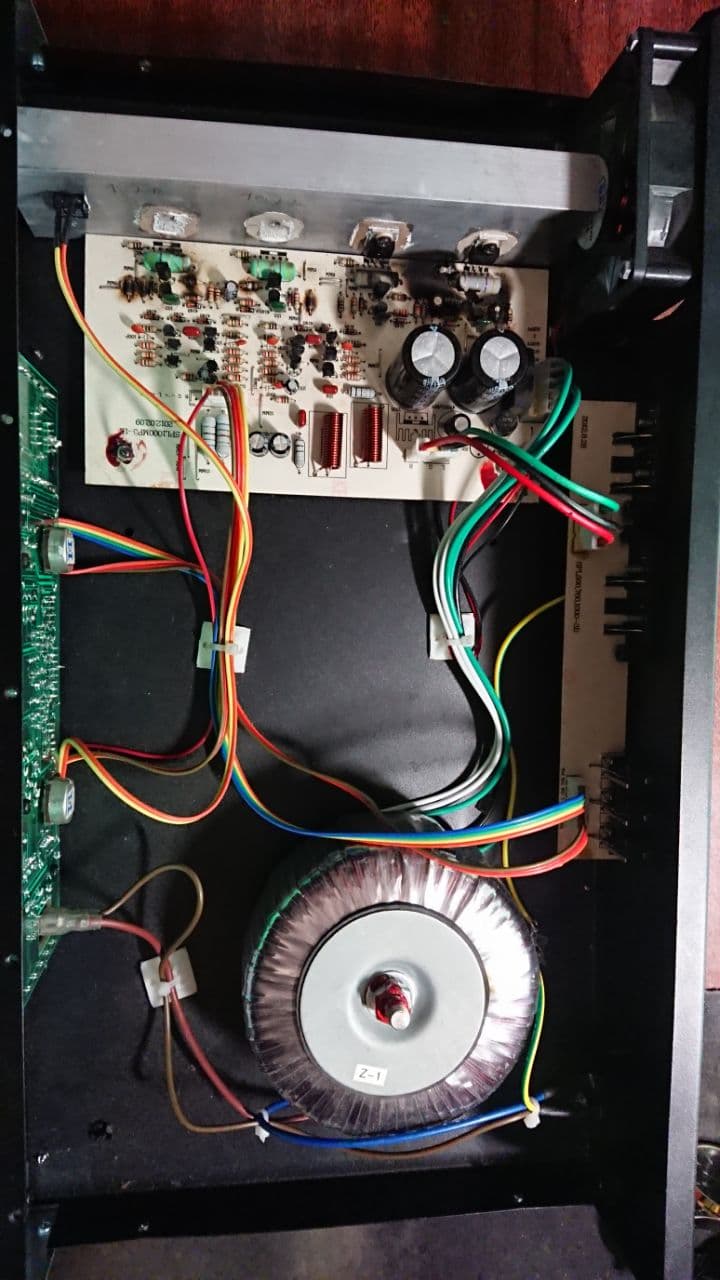

Доброго времени суток. Имеется усилитель.

photo_2021-10-17_21-27-41 (2).jpg (99.61 КБ) 3133 просмотра



Был куплен для проигрывания музыки на аналогах С-90. По итогу 1 канал оказался не рабочим. Мастер пытался починить живой канал, но не получалось, он горел снова и снова. По итогу я слушал музыку так, подключал две колонки в один канал, этого вполне хватало. Но долгого теста (около 8-10 часов) второй канал не выдержал. По этому решил спросить мнения желающих помочь. Есть идея заменить плату с усилителями, на то что может встать на замену с учетом питания и блока с эквалайзером и регуляторами громкости. Как я понял блок питания выдает двух полярное питание 27вотльт, и дополнительно идет линия на 12 вольт. Отдельно с платы выходит питание на переднюю панель 5в. Может есть несложный вариант усилителя под имеющиеся ресурсы, или не стоит так заморачиваться?

Похожий по питанию усилитель нашел на канале "v-mire.net" - https://youtu.be/06GimS2lFjI
Но его отзыв был не удовлетворителен.

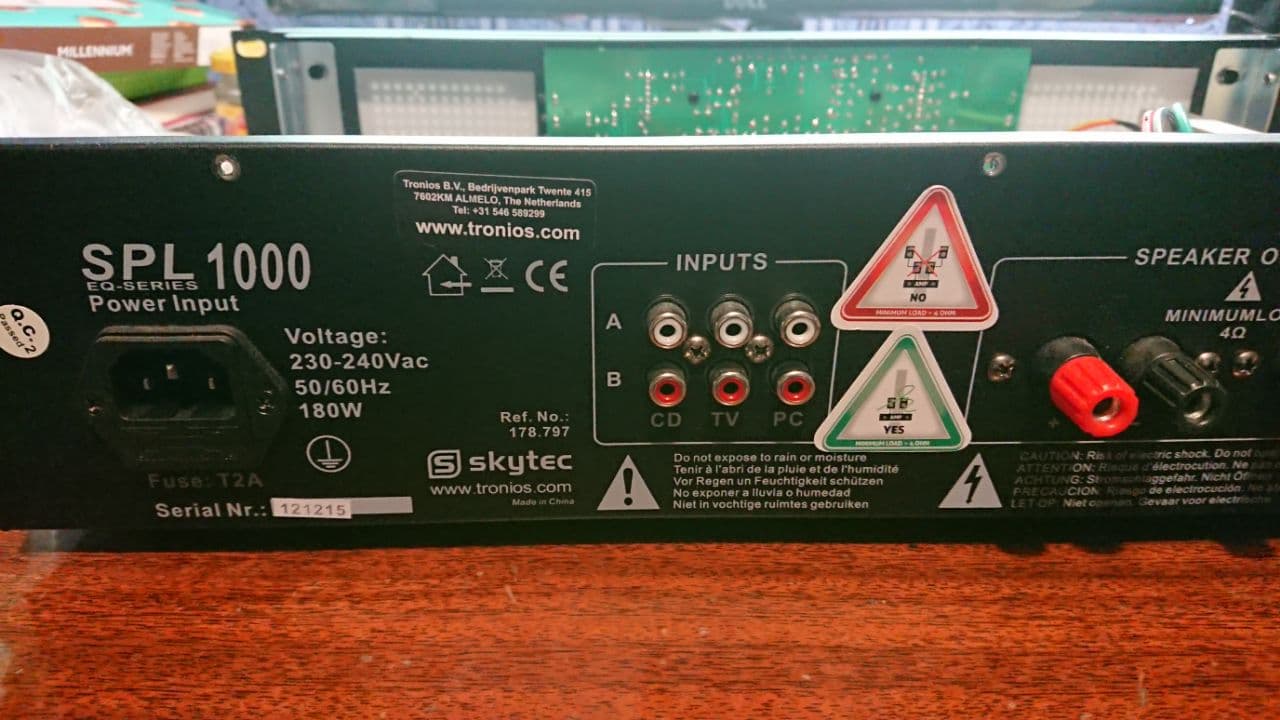

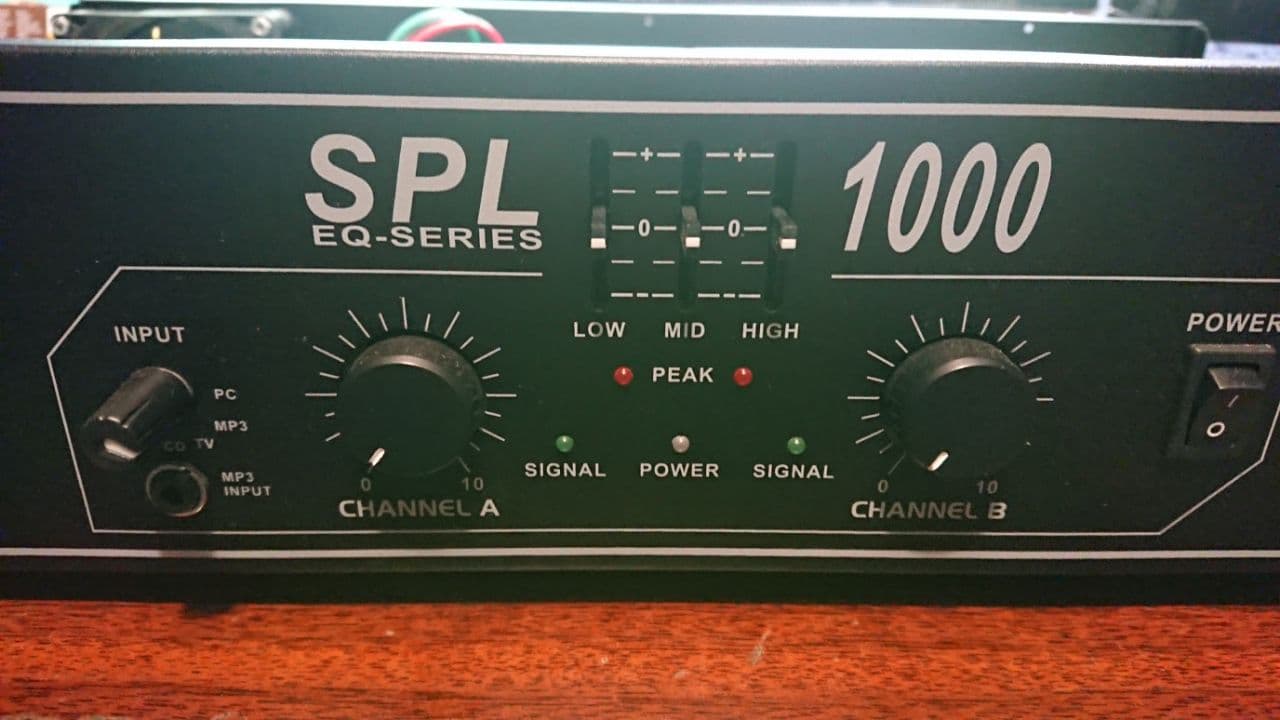

P.S. Доп. фото по запросу, может их можно под спойлер?

[Justas*]

Есть идея заменить плату с усилителями, на то что может встать на замену с учетом питания и блока с эквалайзером и регуляторами громкости. Как я понял блок питания выдает

двух полярное питание 27вотльт

https://aliexpress.ru/item/400093426131 ... 4b8fukYpao
или голую плату под самостоятельную сборку
https://aliexpress.ru/item/100500179479 ... 4b8fukYpao

[tigtrop]

Есть идея заменить плату с усилителями, на то что может встать на замену с учетом питания и блока с эквалайзером и регуляторами громкости. Как я понял блок питания выдает

двух полярное питание 27вотльт

https://aliexpress.ru/item/400093426131 ... 4b8fukYpao
или голую плату под самостоятельную сборку
https://aliexpress.ru/item/100500179479 ... 4b8fukYpao

Спасибо за наводку. А линию в 12 вольт можно конвертировать в 5 вольт и использовать как питание для остального?

[Justas*]

Так 5 в там есть

дополнительно идет линия на 12 вольт. Отдельно с платы выходит питание на переднюю панель 5в.

[tigtrop]

Так 5 в там есть

дополнительно идет линия на 12 вольт. Отдельно с платы выходит питание на переднюю панель 5в.


Это же все в утиль уйдет. С блока питания выходит 12 и 2х27. а 5 вольт на переднюю панель и вентилятор, как я понял, формируется где то на плате.

[Justas*]

Это же все в утиль уйдет. С блока питания выходит 12 и 2х27. а 5 вольт на переднюю панель и вентилятор, как я понял, формируется где то на плате.

Не с блока питания, а с трансформатора, переменка. Выпрямитель находится на основной плате. Так что вот этот кусок придётся оставить

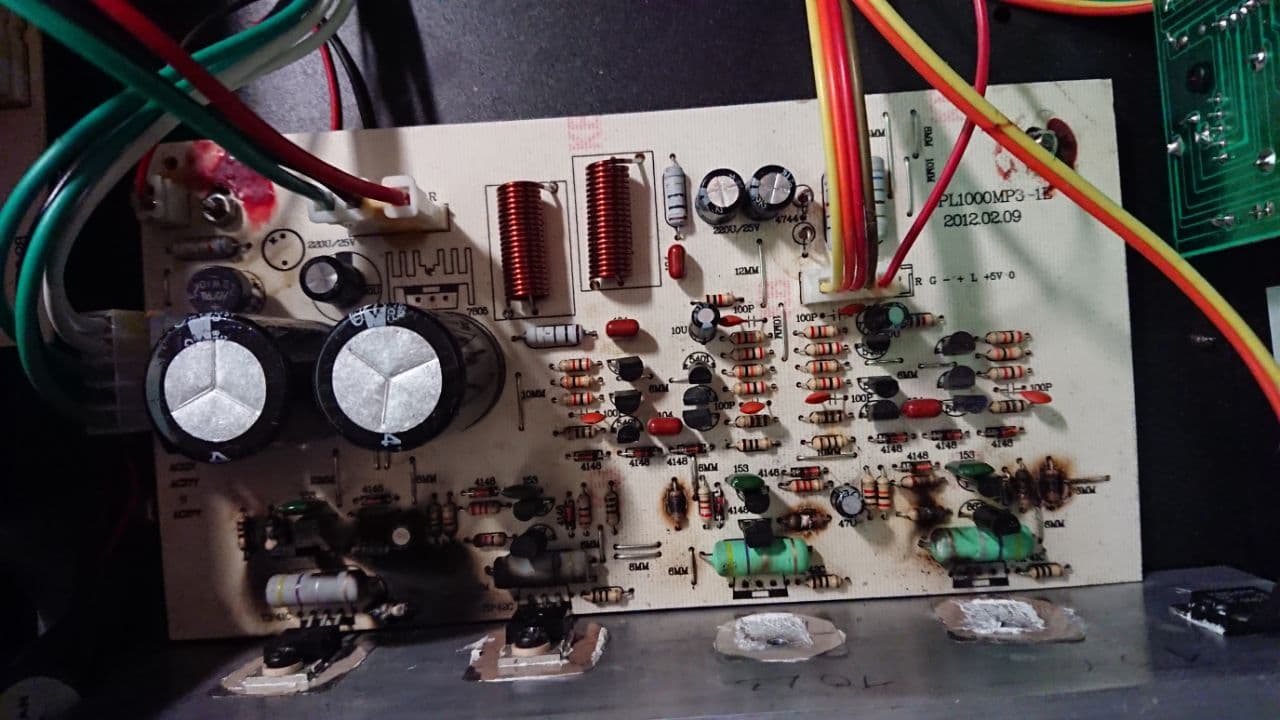

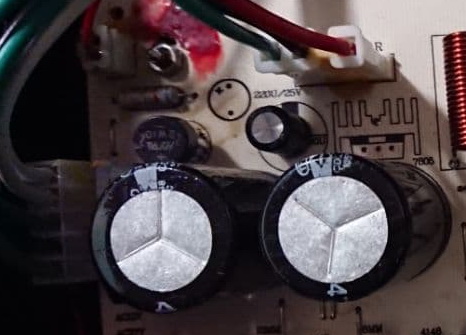

Две большие банки и за ними диодный мост. Где то ещё, должны находится пара стабилитронов с токоограничивающими резисторами.Они делают из +/-27в, +/-15в, для питания ОУ. Рядом находится маленкий круглый диодный мост с электролитом. Это скорее всего +12в для кулера. И через резик идёт на светодиодную подсветку (5в). Что бы точно разобраться что куда, нужна схема, или по дорожкам проследить.

[tigtrop]

Это же все в утиль уйдет. С блока питания выходит 12 и 2х27. а 5 вольт на переднюю панель и вентилятор, как я понял, формируется где то на плате.

Не с блока питания, а с трансформатора, переменка. Выпрямитель находится на основной плате. Так что вот этот кусок придётся оставить
Две большие банки и за ними диодный мост. Где то ещё, должны находится пара стабилитронов с токоограничивающими резисторами.Они делают из +/-27в, +/-15в, для питания ОУ. Рядом находится маленкий круглый диодный мост с электролитом. Это скорее всего +12в для кулера. И через резик идёт на светодиодную подсветку (5в). Что бы точно разобраться что куда, нужна схема, или по дорожкам проследить.

Стабилитронов с резисторами я не нашел. После конденсаторов больших питание напрямую идёт к транзисторам. Замерял постоянное напряжение что выходит после конденсаторов получилось 38-39 вольт. Такое напряжение нельзя подавать на усилитель которые вы посоветовали? Они уже в наличии

[Justas*]

Стабилитронов с резисторами я не нашел.

Они как суслики. Вы их не видите, а они есть

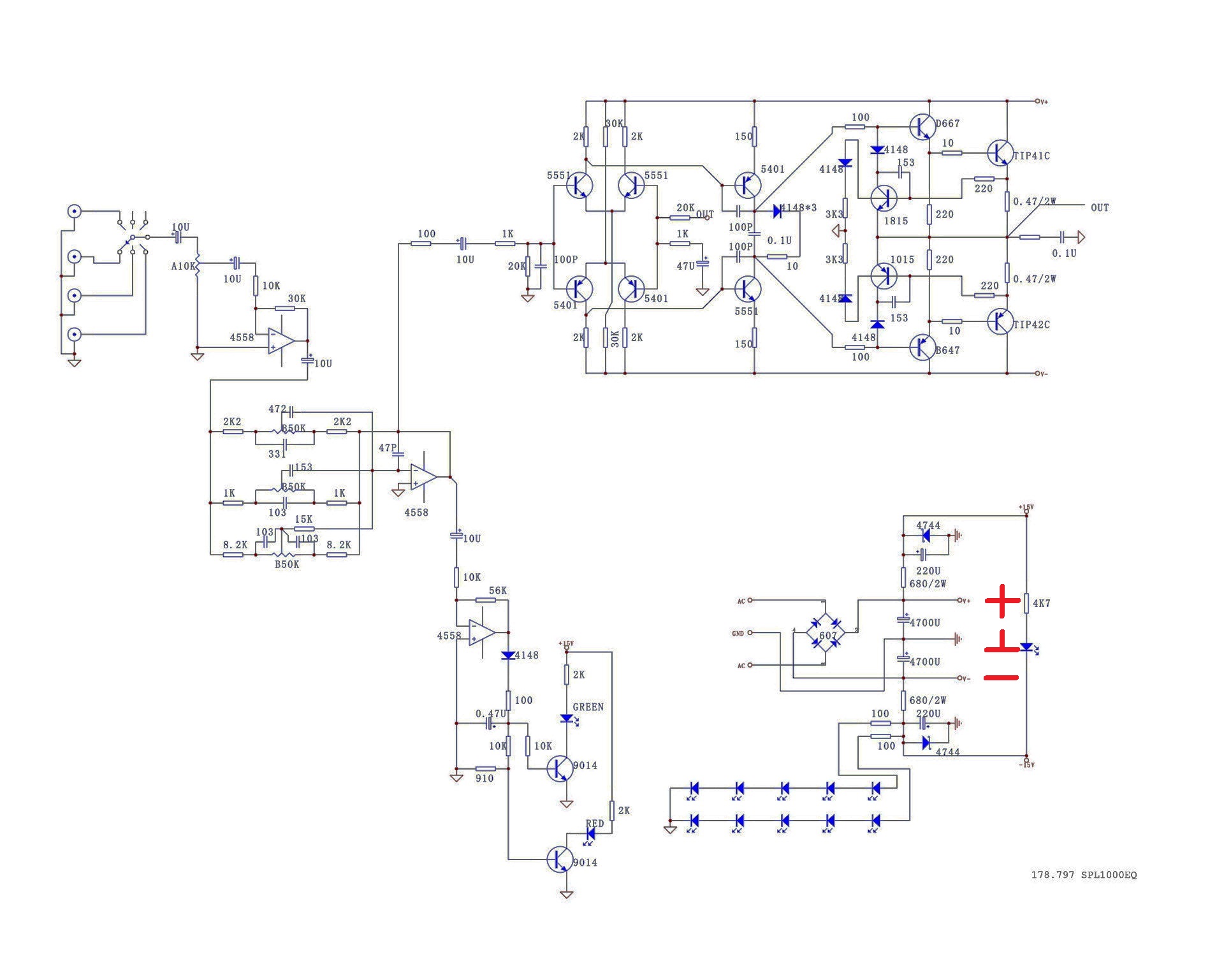

На схеме: двухваттные резисторы 680 Ом, стабилитроны 4744 и конденсаторы 220 мкФ - выдают +/- 15В для питания ОУ темброблока и индикаторов перегрузки.

После конденсаторов больших питание напрямую идёт к транзисторам. Замерял постоянное напряжение что выходит после конденсаторов получилось 38-39 вольт. Такое напряжение нельзя подавать на усилитель которые вы посоветовали?

Можно. Питание двухполярное +/- 19В. Мерять нужно от точки соединения банок.


[tigtrop]

Стабилитронов с резисторами я не нашел.

Они как суслики. Вы их не видите, а они есть
На схеме: двухваттные резисторы 680 Ом, стабилитроны 4744 и конденсаторы 220 мкФ - выдают +/- 15В для питания ОУ темброблока и индикаторов перегрузки.

После конденсаторов больших питание напрямую идёт к транзисторам. Замерял постоянное напряжение что выходит после конденсаторов получилось 38-39 вольт. Такое напряжение нельзя подавать на усилитель которые вы посоветовали?

Можно. Питание двухполярное +/- 19В. Мерять нужно от точки соединения банок.

Спасибо вам за ответ и за схему. Я видимо не правильно выразился. Напряжение уже двухполярное 38 вольт. +38 и -38. 76 с лишним если мерять между ними. По даташиту микросхема держим до 42. Я уже подключил один канал. Пока работает
Присутствуют легкие помехи в тишине, но это скорее от темброблока. Когда кручу не подключенный канал на максимум, появляются помехи на работающем, но их слышно только если ничего не играет.

[tigtrop]

И еще одно наблюдение по данному усилителю, первый раз когда запустил, питание было +-37, а потом позже сигнал стал очень тихий, померял напряжение было близко к +-40 на входе. Похоже усилок уходил в защиту, после перезапуска играло. Но вот получается трансформатор выдает такие колебания

[RUS_D]

То не трансформатор виноват, а скачки напряжения в розетке.
И чего-то мне думается не Будет долго жить ваша микра при таком напряжении
Производитель гарантирует ее работоспособность при максимальном напряжении 84в.
Но это идеальный случай и для оригинальной микросхемы.
А вы уверены что купили оригинал??

[Justas*]

И еще одно наблюдение по данному усилителю, первый раз когда запустил, питание было +-37, а потом позже сигнал стал очень тихий, померял напряжение было близко к +-40 на входе. Похоже усилок уходил в защиту, после перезапуска играло. Но вот получается трансформатор выдает такие колебания

Так и должно быть, с нагрузкой 37в, без нагрузки (усилок уходил в защиту) 40в.

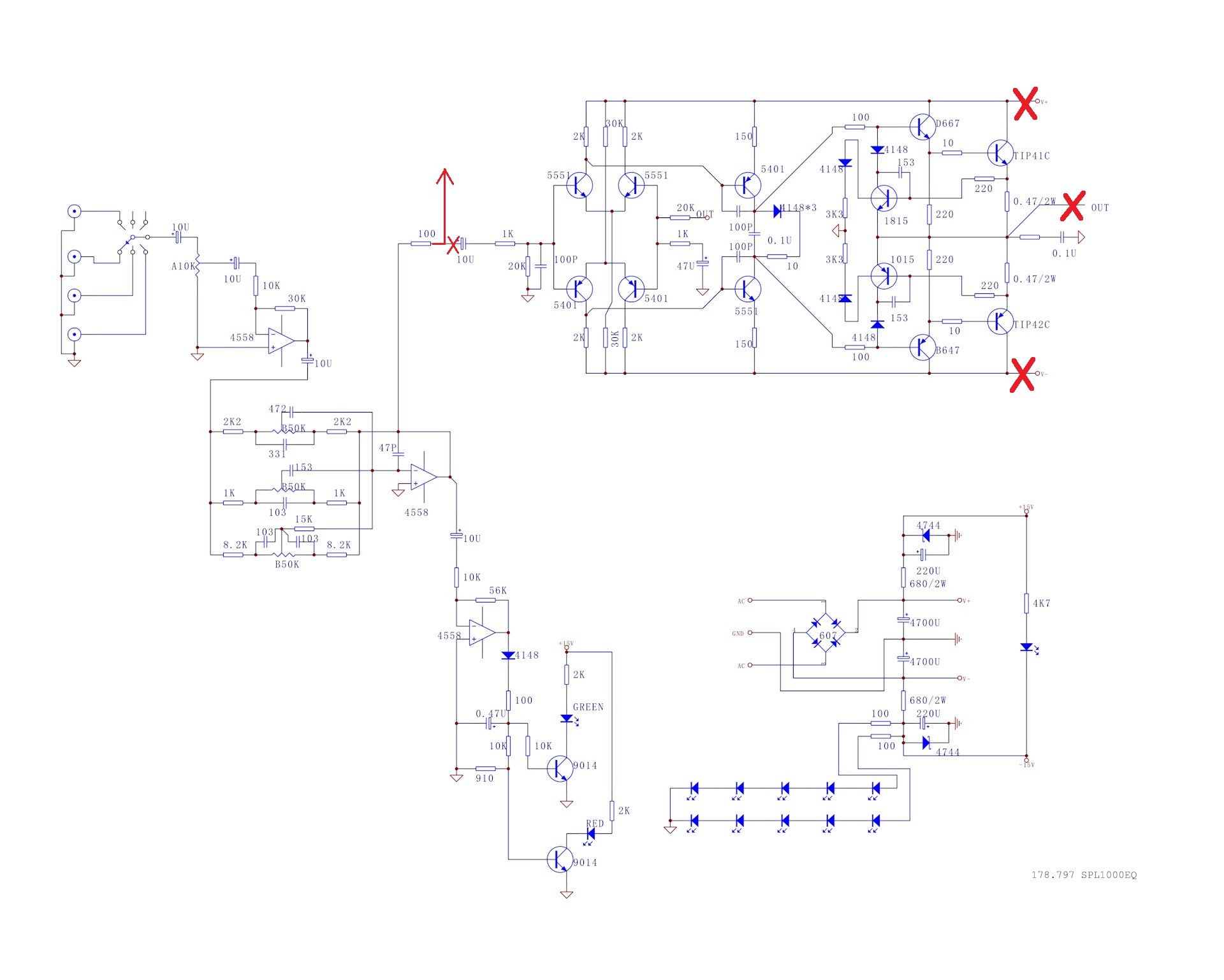

Питание конечно близко к предельному, АС нужны 8-и омные. По отрезайте дорожки питания и выхода на старый усилитель (можно повыкусывать транзисторы). Сигнал можно брать с выхода ОУ темброблока, межкаскадный плёночный конденсатор стоит на новой плате.


[tigtrop]

То не трансформатор виноват, а скачки напряжения в розетке.
И чего-то мне думается не Будет долго жить ваша микра при таком напряжении
Производитель гарантирует ее работоспособность при максимальном напряжении 84в.
Но это идеальный случай и для оригинальной микросхемы.
А вы уверены что купили оригинал??

Скачков напряжения быть не должно, на сколько я понимаю. В доме установлен стабилизатор.
Соглашусь, что такая система не проживет долго.
На счет, оригинал, не оригинал, моей квалификации будет не достаточно Продавец заявил что микрухи оригинальные.

И еще одно наблюдение по данному усилителю, первый раз когда запустил, питание было +-37, а потом позже сигнал стал очень тихий, померял напряжение было близко к +-40 на входе. Похоже усилок уходил в защиту, после перезапуска играло. Но вот получается трансформатор выдает такие колебания

Так и должно быть, с нагрузкой 37в, без нагрузки (усилок уходил в защиту) 40в.
Питание конечно близко к предельному, АС нужны 8-и омные. По отрезайте дорожки питания и выхода на старый усилитель (можно повыкусывать транзисторы). Сигнал можно брать с выхода ОУ темброблока, межкаскадный плёночный конденсатор стоит на новой плате.

По питанию дело в том что как раз я мерял в холостую было +-38. А потом в работе уже нагнало 40. При чем что 1 канал, что 2 сразу. Сигнал я без проблем нашел, а дорожки не резал, а просто выпаял все транзисторы.
Усилители переехали от этого трансформатора, на Романтику 50У-220С, которая залежалась у меня, там предварительно вышла из строя плата или/и модули ОУ. А вот питание там как раз +-27, один канал уже подключил на пробу, играет нормально, в защиту не уходит. Другой канал имеет какой то слабый сигнал, но это уже позже разберусь.
Значит пока SPL 1000 полежит, подумаю что делать, рассмотрел бы советы по другим усилителям которые туда можно интегрировать уже с учетом правильно замеряного питания

[RUS_D]

Если стабилизатор не с функцией онлайн преобразования, а обычный релейный, то там есть ступеньки в стабилизации он переключает обмотки через некоторые напряжения .

Например 195, 205, 215, 220, 225
а может быть и по 10вольт ступеньки - зависит от программы, что зашита в микроконтролере вашего стабилизатора.
Соответственно и на трансформатор будет приходить разное сетевое напряжение, со всеми вытекающими на вторичной обмотке

А по усилителю все зависит от ваших хотелок
Мощность, качество и т.д.
Вариантов валом.

[lgedmitry]

Так-то tda7293 довольно высоковольтные. +-40 Вольт при нагрузке 8 Ом вполне нормальный режим для них

[tigtrop]

Если стабилизатор не с функцией онлайн преобразования, а обычный релейный, то там есть ступеньки в стабилизации он переключает обмотки через некоторые напряжения .

Например 195, 205, 215, 220, 225
а может быть и по 10вольт ступеньки - зависит от программы, что зашита в микроконтролере вашего стабилизатора.
Соответственно и на трансформатор будет приходить разное сетевое напряжение, со всеми вытекающими на вторичной обмотке

А по усилителю все зависит от ваших хотелок
Мощность, качество и т.д.
Вариантов валом.

Спасибо за разъяснения по поводу стабилизатора. Все что могу по этому поводу добавить, стабилизатор теристорный. По усилителю ниже.

Так-то tda7293 довольно высоковольтные. +-40 Вольт при нагрузке 8 Ом вполне нормальный режим для них

Спасибо всем за отклик. Пока обсуждение, кажется, можно приостановить т.к. к основной цели я приблизился, колонки мои будут при усилителе
Что касается SPL то пока он уйдет на полку или еще куда. Он уже будет требовать акустики по-серьезней, чем в ближайшее время я не планирую располагать.
