Логарифмический или линейный потенциометр громкости в усилителе

[supersonic]

Приветствую!
Пришло время менять уставший потенциометр громкости в усилке, покурил гугл, но вопросы остались.
Согласно мануалу в усилителе стоит 100KBX2 (RK16312J0, на 4 парах контактов), что означает линейный, хотя шкала громкости имеет скорее логарифмический вид, где меньше четверти хода дает больше 50% громкости, а затем замедляется, на середине имеем 16%. Гугл советует на громкость ставить логарифмический с индексом A, но мне японцы поставили линейный B. Что это, попытка удешевить конструкцию или такая особенность схемы?
Можно ли и нужно ли ставить логарифмический, поскольку мой линейный на 4 парах контактов найти нереально, на алике все либо на 3 парах контактов, либо 4 но с индексом А. Шлейф с потенциометра имеет следующий вид: LLLGRRR, где крайние контакты соединены перемычкой.
Что означает RK16, RK27, 163, 2702 и т.д. - они взаимозаменяемы? Можно ли ставить с понтом японский alps в пластиковом квадратном корпусе с индексом 2702? Место позволяет.
Что означает дополнительная маркировка, например 948G, 630G? У меня этот номер неразборчив, можно только прочитать две цифры 35.
Заранее благодарю за участие!

[ms142]

Надо смотреть по схеме усилка. Часто ставили и с линейной х-кой, но тогда должен быть доп. резистор в схеме.
А так- скорее всего можно поставить любой понравившийся с минимальными переделками.

[supersonic]

Схема есть, но я ее затрудняюсь прочитать. Можете глянуть, пожалуйста?

Надо смотреть по схеме усилка. Часто ставили и с линейной х-кой, но тогда должен быть доп. резистор в схеме.
А так- скорее всего можно поставить любой понравившийся с минимальными переделками.

[Carwizard]

Схема есть, но ...

Ваш файлик не открывается и не читается, перезалейте обычным джипегом.

[ms142]

Схема есть, но я ее затрудняюсь прочитать. Можете глянуть, пожалуйста?

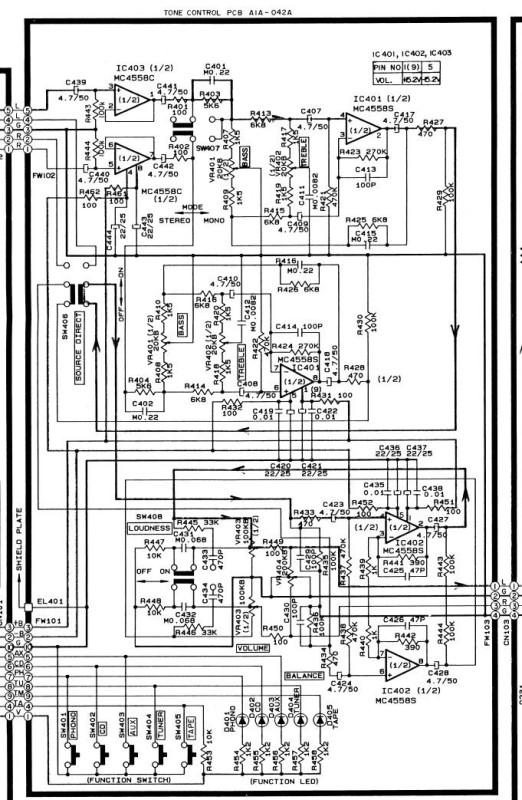

Ну вот, R447, R448 как раз для логарифмизации линейной х-ки.
Тонкомпенсация нужна?

[supersonic]

это и был джипег, загруженный на сторонний хостинг, странно, у меня открывается. здесь же нельзя загружать картинки напрямую? или я что-то пропустил?

Схема есть, но ...

Ваш файлик не открывается и не читается, перезалейте обычным джипегом.

[IT-Prof]

Можно, вкладка "вложения" внизу.

[supersonic]

у вас открылась схема? В усилителе есть блок тонкомпенсации (бас и высокие) на 20KBX2, я не знаю, как это связано с потенциометром громкости, у него 8 ног, наверное да.

Схема есть, но я ее затрудняюсь прочитать. Можете глянуть, пожалуйста?

Ну вот, R447, R448 как раз для логарифмизации линейной х-ки.
Тонкомпенсация нужна?

[ms142]

Это тембры ВЧ и НЧ.
Я про тонкомпенсацию (Loudness) R445, С431, С433, ну и кнопка включения ее. Нужна?

[supersonic]

нет, не пользуюсь

Это тембры ВЧ и НЧ.
Я про тонкомпенсацию (Loudness) R445, С431, С433, ну и кнопка включения ее. Нужна?

[supersonic]

подскажите тогда, плз, ресурсы/форум, где можно получить ответы на вопросы

[ms142]

Можно поставить логарифмический РГ, подключив к плате только три вывода.

[supersonic]

вы пишите, что там уже есть R447, R448 для логарифмизации... тогда будет двойная логарифмизация? линейный мне не светит, получается?

Можно поставить логарифмический РГ, подключив к плате только три вывода.

[supersonic]

можете подсказать, за что отвечает крайняя пара контактов на фото справа? Левая пара - общий, потом две пары - стерео, а крайняя справа мне непонятна. Я промониторил все возможные предложения магазинов, и таких потенциометров просто не существует, все линейные с 3 парами контактов

[Inok]

Может это для тонкомпенсации?

[supersonic]

Она отдельной кнопкой активируется

Может это для тонкомпенсации?

[Inok]

Правильно так и должно быть.

[supersonic]

То есть, если запаять три пары выводов, будет просто стерео, а тонкомпенсация не будет работать, или не будет регулироваться, я правильно понимаю? Темброблок от этого хоть не зависит? Тонкомпенсацией готов пожертвовать. Это, наверное, единственный оптимальный вариант

Правильно так и должно быть.

[ms142]

ТК тут нерегулируемая, если её не подключать, то просто не будет.
Тембры работают отдельно.
К R447, R448 ничего подключать не надо.

[supersonic]

ОК, спасибо! Начинает проясняться. А если, чисто гипотетически, впаять логарифмический потенциометр, то как он наложится на резисторыR447, R448, которые, как вы говорите, тоже отвечают за логарифмизацию? Будет непредсказуемая кривая громкости, с еще бОльшим подъемом в начале хода, или наоборот? У меня усилок немного мощнее имеющихся колонок, поэтому хотелось бы добиться максимально линейной характеристики

ТК тут нерегулируемая, если её не подключать, то просто не будет.
Тембры работают отдельно.
К R447, R448 ничего подключать не надо.

[ms142]

Степень искривления кривизны будет зависеть от соотношения сопротивлений.
Короче - попробовать конечно можно, но зачем? РГ должен быть просто логарифмическим для линейного изменения громкости на слух.
