А не собрать ли мне Hi-END? На Clone purifi 3.065 ULTRA

[Magnus]

Восторгаясь мощью и чистотой технологии Purifi и не имея в свободном распоряжении 2000$ решил собственноручно изготовить усилитель на этой технологии и "пощупать вживую". Хорошая идея была, Юрий, отправить "великому Stalkerу" блок усилителя на тест. Так я узнал о ваших модулях.

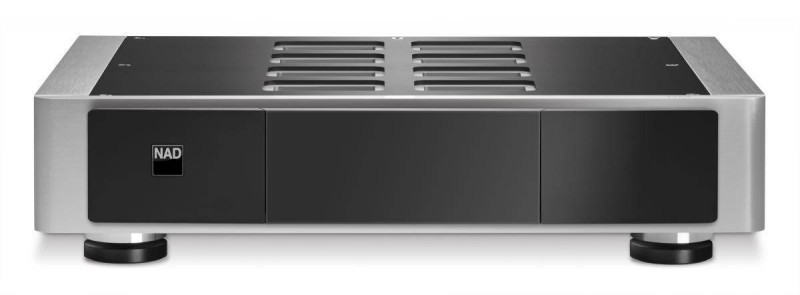

Вдохновившись сборками предыдущих участников данного форума, решено было изобразить нечто... А не замахнуться ли мне на NAD m22

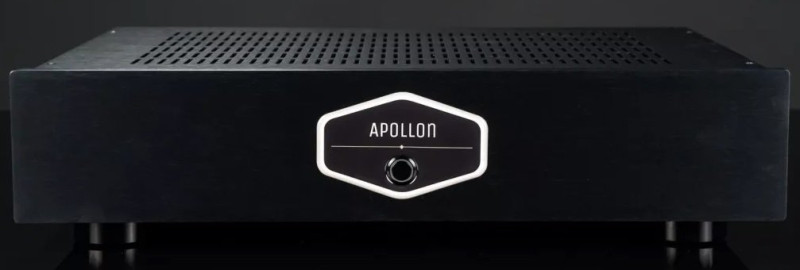

или же Apollon Purifi 1ET400A DM Lux Dual Mono Amplifier. (2300 Евро!) А погнали.

[Magnus]

Был заказан подобный Apollon корпус на Ali. Вся эта затея, со сборкой - очень долгий квест. С Августа я заказал комплектующие и оттуда... и оттуда. Сейчас Октябрь. Для терпеливых всё это (это не про меня) Чтож, тренируем выдержку и смирение.

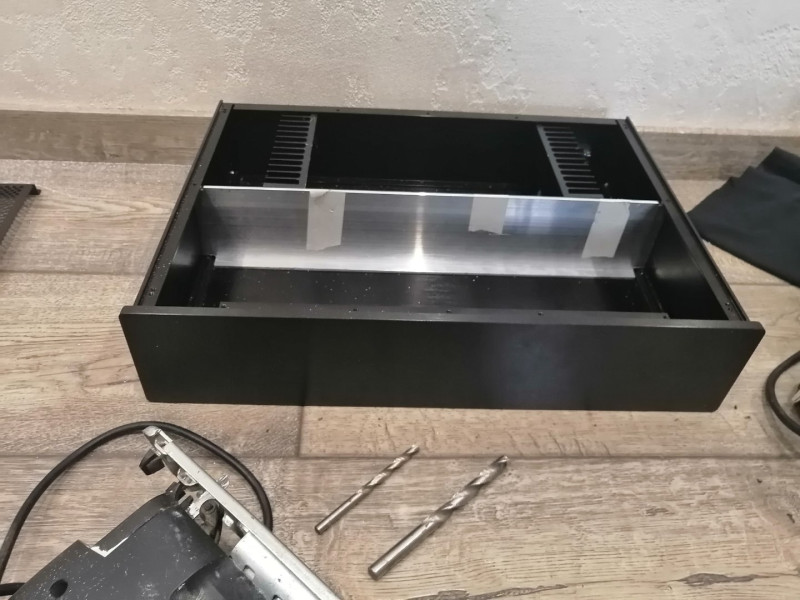

Купил радиаторы в местном Радио-магазине. Заказал На Ozon алюминиевый уголок 80*40*3. Буду экранировать питание от аудио. Как в NAD m22. Примерка. Удачно распилил.

[Magnus]

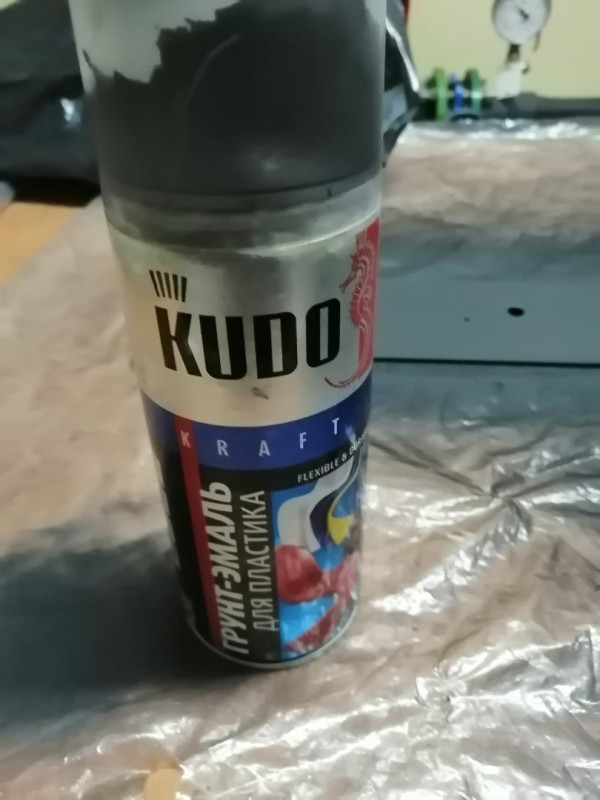

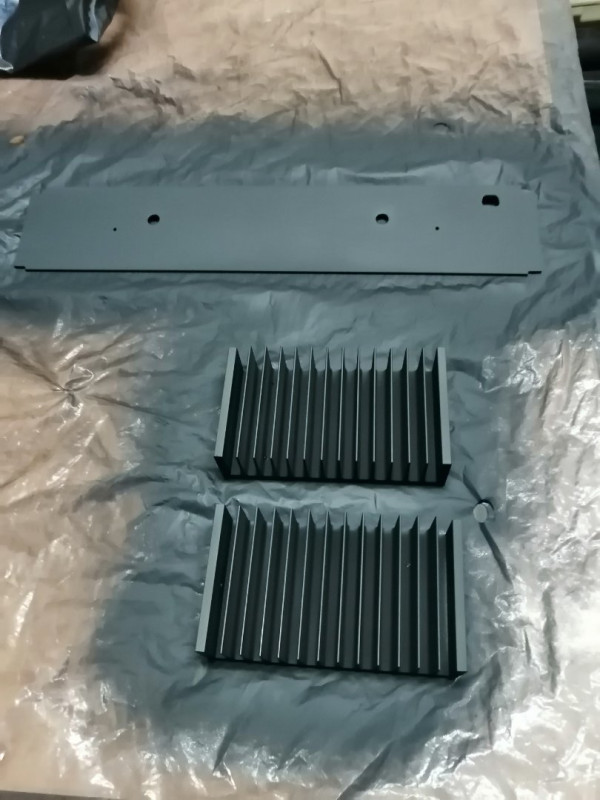

Покраска. И вот тут не без проблем. Кто ж знал, что алюминий нужно перед покраской грунтовать кислотным грунтом. Дааа, оксидная плёнка мать её. Краска не держится. Радиаторы были анодированы, краска на них прилипла отлично, а вот на экране с торцев облазит (если соскребать ногтем) Чтож. Перекрасил, и буду аккуратен. С других сторон краска не соскребается. Повезло. На фото матовая чёрная. Хоть и написано, что для пластика, но отлично укрывает всё (кроме алюминия, читайте выше)и не трескается.

[Magnus]

Purifi отличная модульная конструкция. На модулях легко собрать усилитель хоть 1 канал, хоть 12. Модульная конструкция очень ремонтопригодна. Просто меняем модули. Как собирал чуть позже...

[Sid]

Покраска. И вот тут не без проблем.

Так красить радиаторы - идея очень сомнительная: вы "закутываете" радиаторы в "шубу" из краски, во много раз снижая их теплообмен с воздухом, убивая тем самым само назначение радиатора. Получаете таким образом "термос", не позволяющий рассеиваться теплу в том количестве, на который радиатор рассчитан, а рассчитан он в большинстве случаев впритык.

[Magnus]

Покраска. И вот тут не без проблем.

Так красить радиаторы - идея очень сомнительная: вы "закутываете" радиаторы в "шубу" из краски, во много раз снижая их теплообмен с воздухом, убивая тем самым само назначение радиатора. Получаете таким образом "термос", не позволяющий рассеиваться теплу в том количестве, на который радиатор рассчитан, а рассчитан он в большинстве случаев впритык.

Я знаю это. Я покрасил их с торцев и немного рёбра (где поцарапал при распилке)

[Magnus]

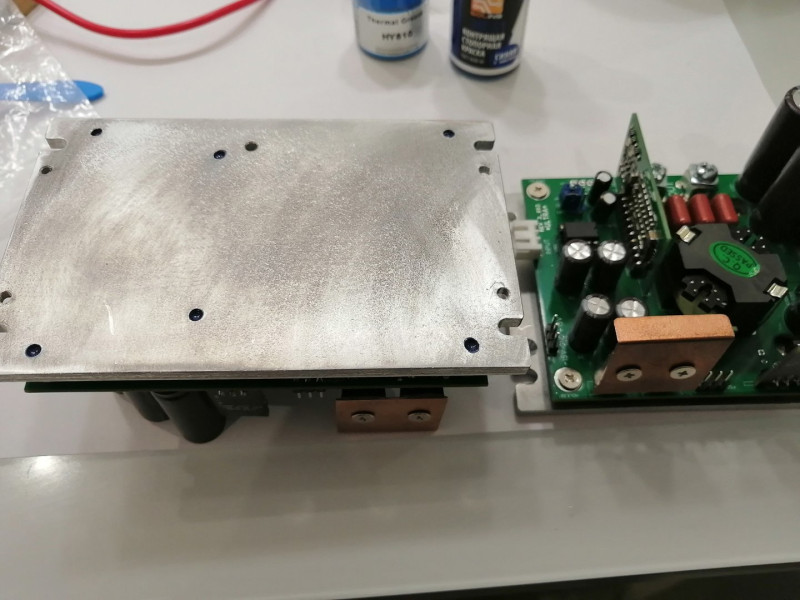

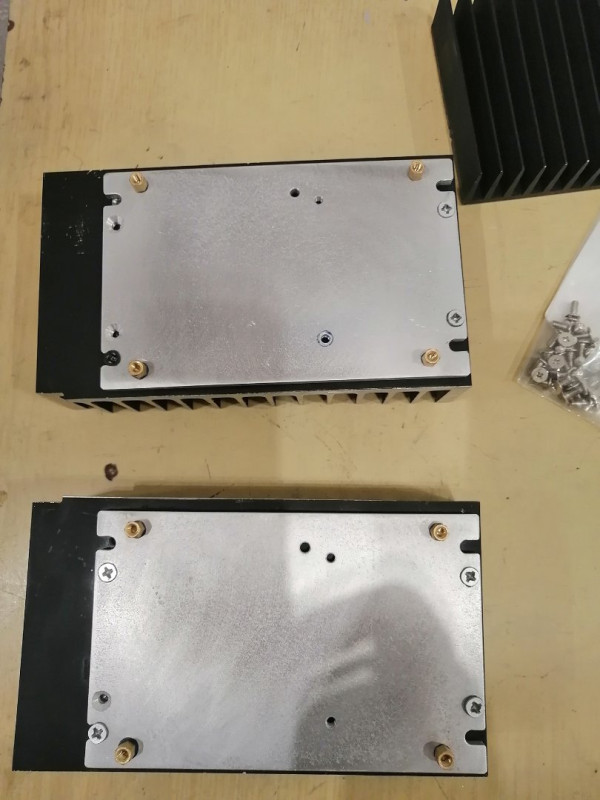

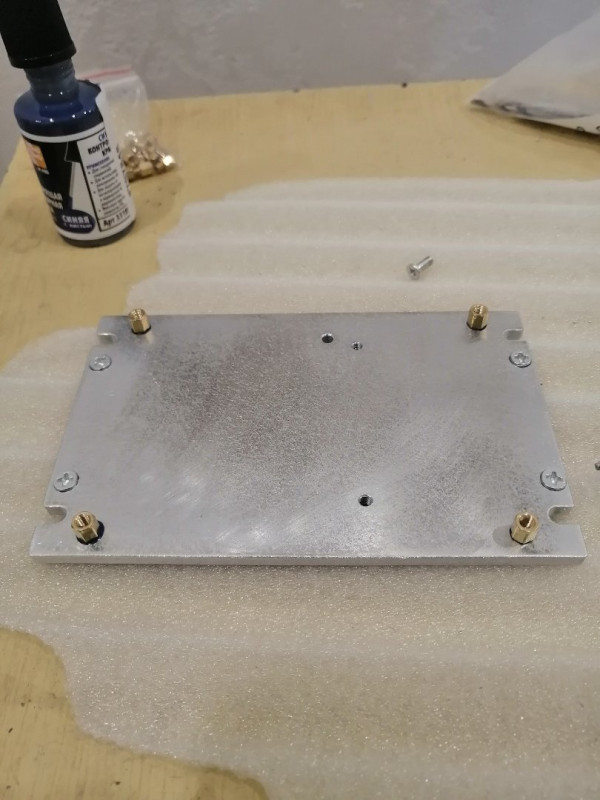

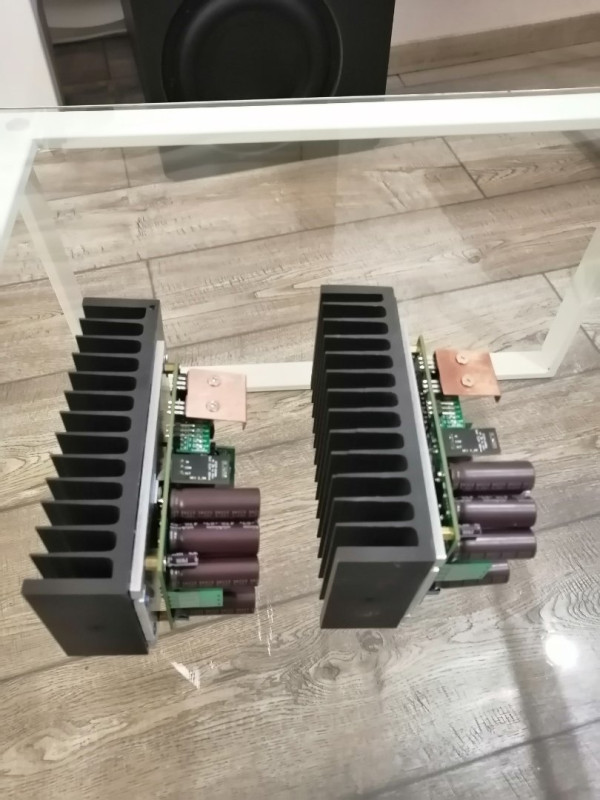

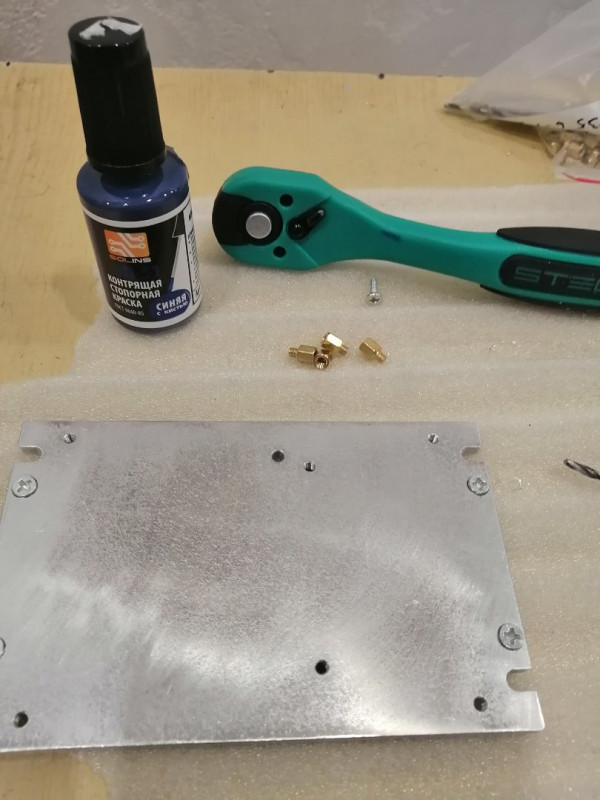

При нарезке резьбы в радиаторах сломал одно сверло 2,5 мм. и один метчик 3 мм. Плашки алюминиевые, что шли с платами усилителя я посадил на хорошую термопасту HY810, а все резьбы промазал лаком-фиксатором. Теперь я знаю, для чего производители болты мажут лаком. От нагрева-охлаждения болты могут постепенно открутиться и замкнуть чего-нибудь внутри.

[Magnus]

Залил лаком

[Magnus]

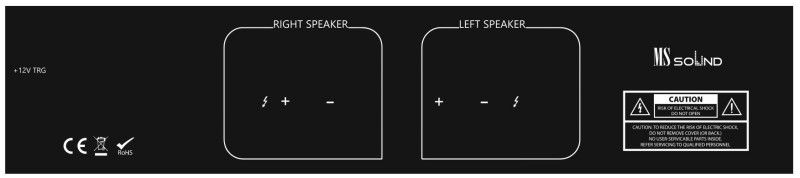

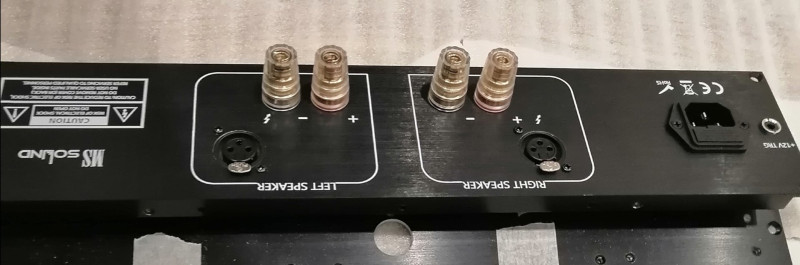

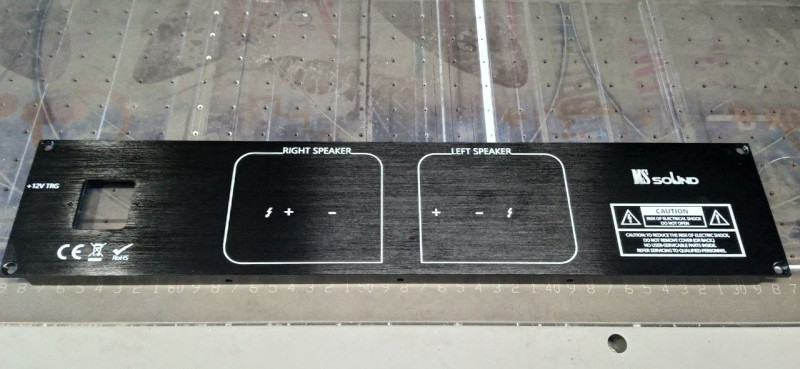

Подготавливаю заднюю панель усилителя. Знаете почему MS Sound?

[Magnus]

MS Sound это Магнус-Соус Звук.

[Magnus]

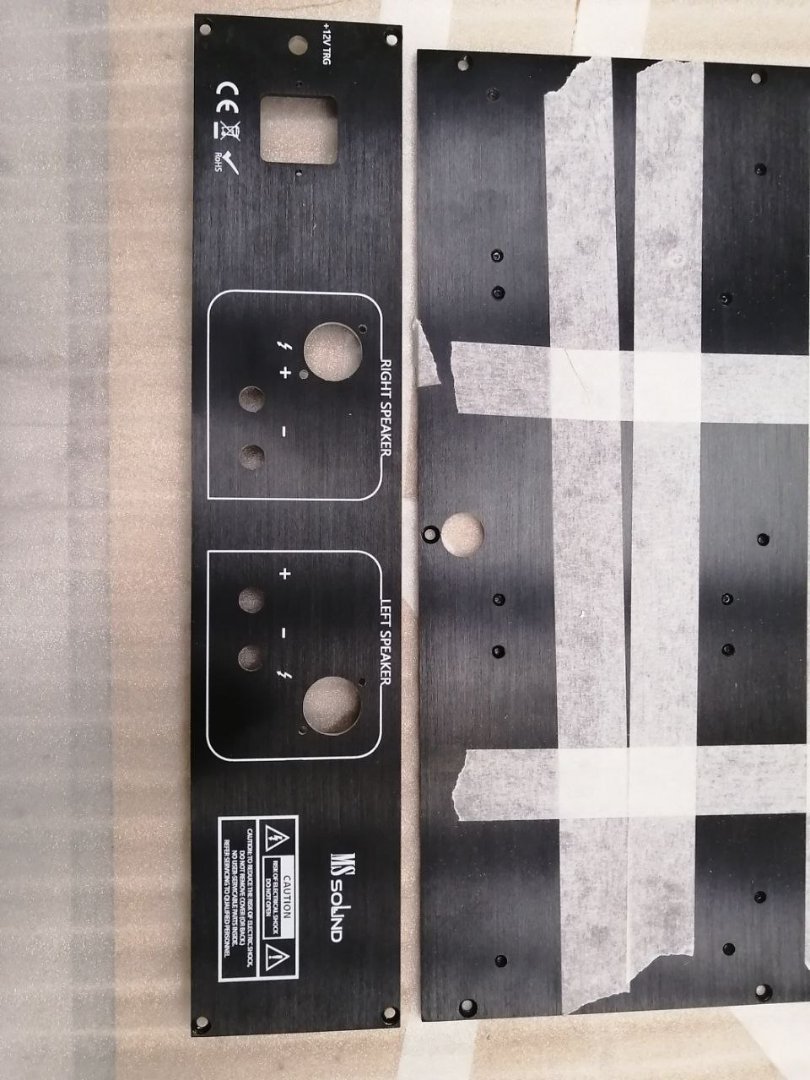

Нарезали отверстия под разъёмы.

[Sous]

Если что - валите все на мелкософт

[Magnus]

Если что - валите все на мелкософт

не не не. Должно хорошо запеть.

[Magnus]

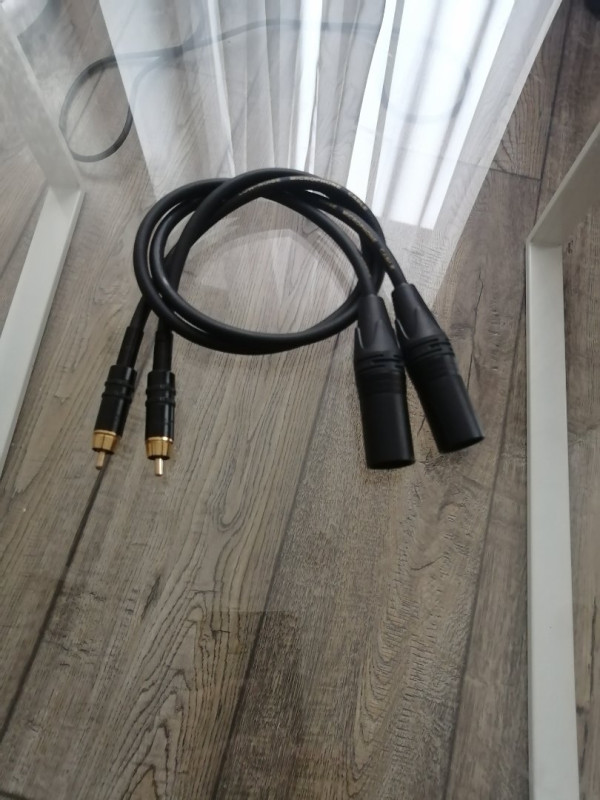

Разъёмы купил neutrik. Лет 15 назад ещё звукачи их советовали, использую их.

[Magnus]

На выходе авторского блока питания S_Audio многие ставят фильтры. Да даже просто ферритовое кольцо. А надо ли? В усилителях 3.065 на входе и так вроде бы стоит LC фильтр. Надо ли ещё что-то городить на выходе блока питания? Есть ли у кого замеры? Характерные "иголочки" ВЧ помех на осцилограмме есть?

[Magnus]

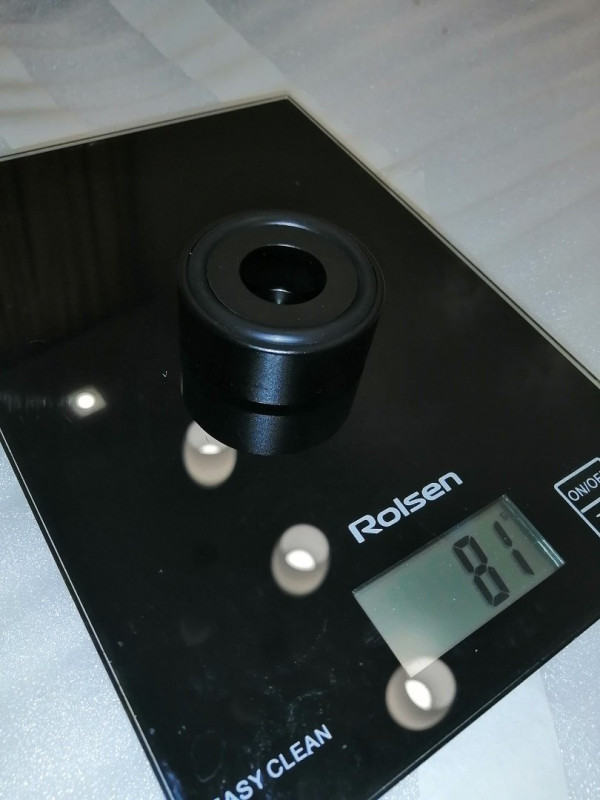

Пришли ножки. Full metall bitch. Цельный алюминиевый сплав анодирован и отпескоструен.

[Magnus]

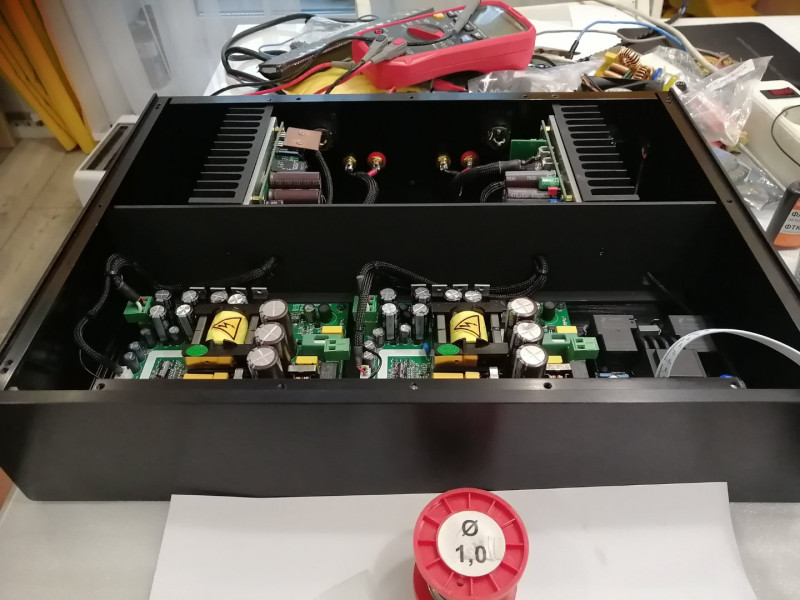

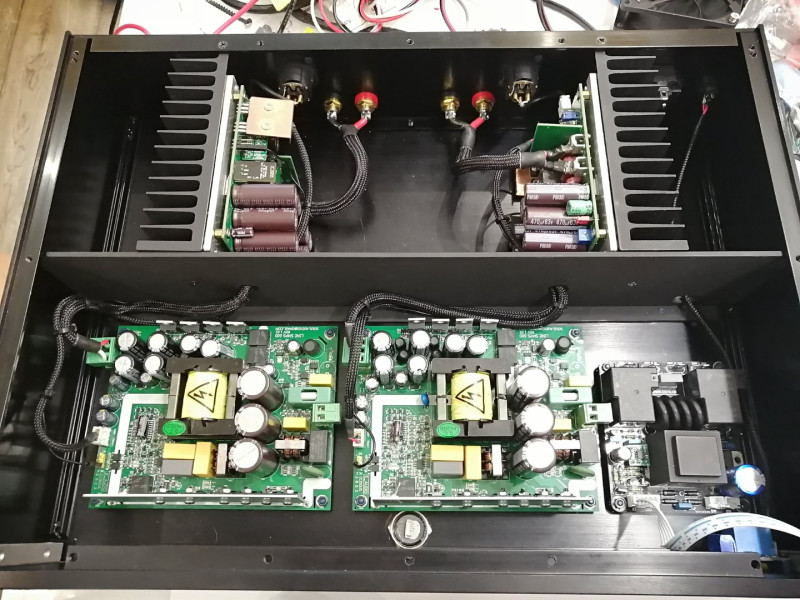

Кабель менеджмент. Финишная прямая. Оплётка аудиофильская с лыжной мазью. Все кабели скручены (как в старых советских усилителях). Припой с серебром.

[crazynetwork]

Подготавливаю заднюю панель усилителя. Знаете почему MS Sound?

Подскажите как делали надписи ?

[Magnus]

Подготавливаю заднюю панель усилителя. Знаете почему MS Sound?

Подскажите как делали надписи ?

Пришлось за вечер освоить иллюстратор, но можно и корел. Чертим рисуем и в городе ищем УФ принтер. Они напечатают хоть на чём.

[Magnus]

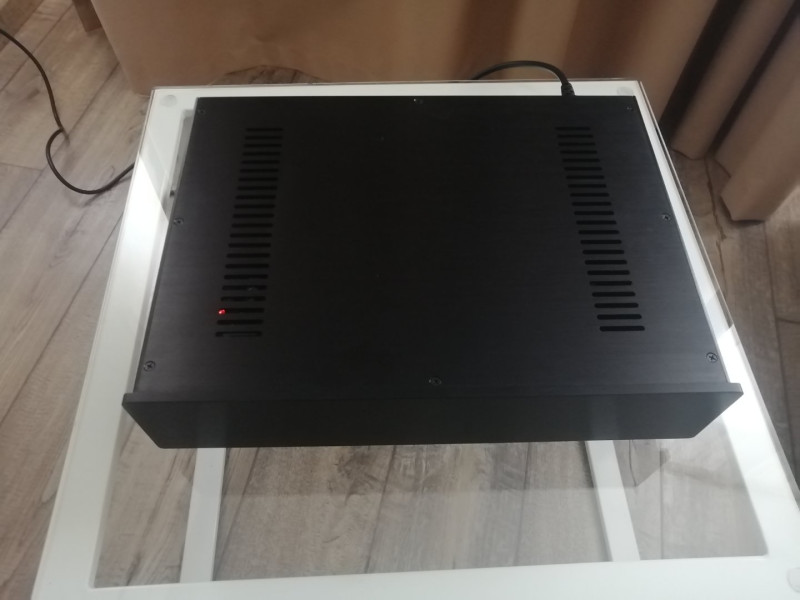

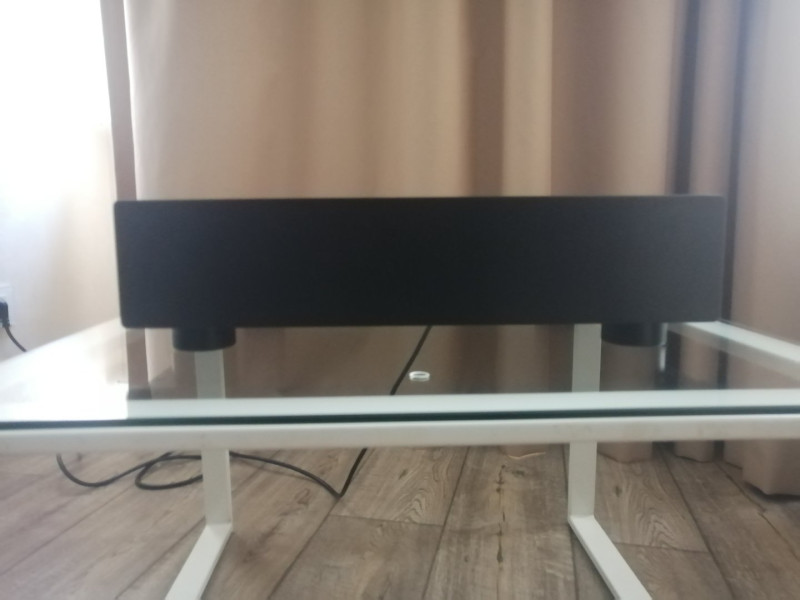

Готово. Как и у усилителя Apollon. Сделал кнопку-индикатор спереди в днище. Офигенно.

[Magnus]

Знаете, что сразу бросилось в уши... Это жирный и быстрый басс. Мои тестовые Дали Лектор 2... Они оказывается басят, да так, что желудок чувствует.

[Magnus]

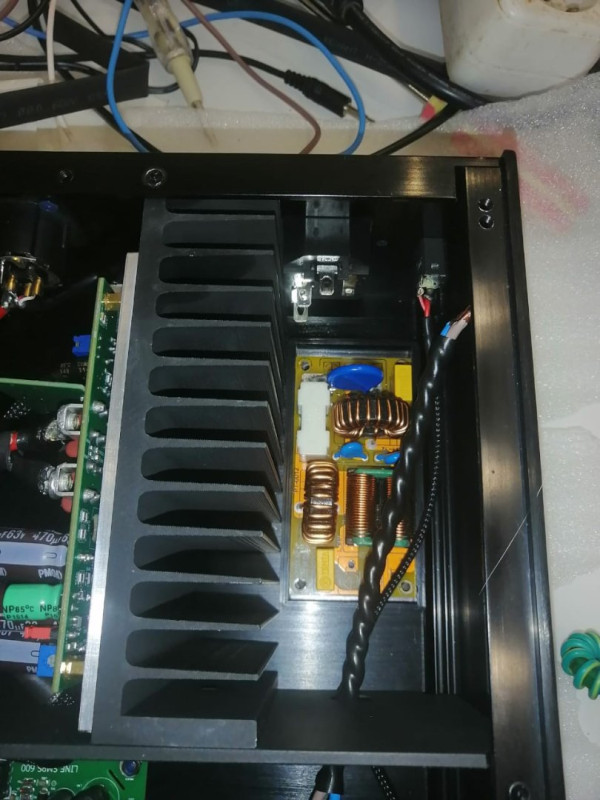

Было место. Впихнул сетевой фильтр, как у nad m23

[drmodd]

Зачотно получилось. А блок софтстарта откуда?

[Magnus]

С Али. Но это не только блок софт старта. На нем микроконтроллер который управляет светодиодом и кнопкой. Кнопка либо фиксирована может быть, либо короткое нажатие. Мне для триггера 12в самое то. Триггер нажимает кнопку

[alex41697]

Доброго дня. Ссылочку на плату софт старта если не затруднит дайте.
Ваша работа вдохновила на что-то подобное. Как вам звук усилителя?
Думаю сделать пару моноблоков с качественным линейным питанием.Есть два качественных заказных трансформатора которые заказывал для усилителя LYNСS,думаю получить качественных ватт 100,что для моих потребностей хватит.

[Magnus]

Модуль софт старта
https://sl.aliexpress.ru/p?key=5x1yU6G

[Magnus]

По звуку... Пока боюсь в основную систему включать. Проверю мощность, проверю аварийное выключение. На ресивер хочу на фронт повесить. По триггеру включается на тестовой акустике играет. Выше писал, что бас чёткий. На 3.065 Я заменил r106. Там стоял 1200 Ом. Я поставил 750 Ом. По расчётам Юрия это даёт коэффициент усиления 28.2 . Мне надо так. Впереди тесты на искажения и глянем на осциллографе фазы. Могу сказать точно, что на высокочастотниках нет шума, когда ухо прислоняешь. На усилителе АБ есть лёгкий шум.

[Magnus]

Оплётка у этого продавца хорошая, плотная. Я брал 8мм 6мм 4мм. Использовал всю. https://sl.aliexpress.ru/p?key=CUoyUC1

[Magnus]

Корпус этот. Дорогой, но очень качественный.
https://sl.aliexpress.ru/p?key=MGoyUU3
Радиаторы, как в моём случае излишни. Я делал так для внешнего вида. Достаточно было прикрутить усилители к днищу. Там алюминиевый сплав 3мм. Легко отводит тепло.

[Magnus]

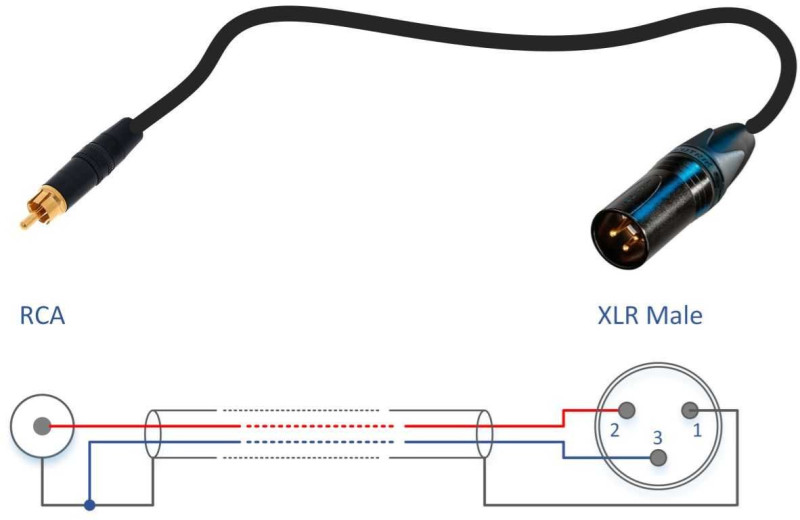

Разъёмы Neutrik
