Полностью балансный усилитель класса D на мостовом выходном каскаде TAS5342

[Sous]

Проект под смешным названием "PTERO".От момента заказа первого прототипа прошло уже как 5 лет.
Название такое, так как проект в чем-то основан на совмещении несовместимого. Для модулятора необходимо двухполярное напряжение, тогда как выходной каскад работает от монополярного напряжения с привязкой всех уровней к минусовой шине.
Идея повторить широко известный в узких кругах Oriel Indra, но на современном модуляторе и без всяких там ПЛИС и контроллеров.

Усилитель с монополярным питанием. Максимальная мощность 100Вт/4Ом, 150Вт/2Ом.

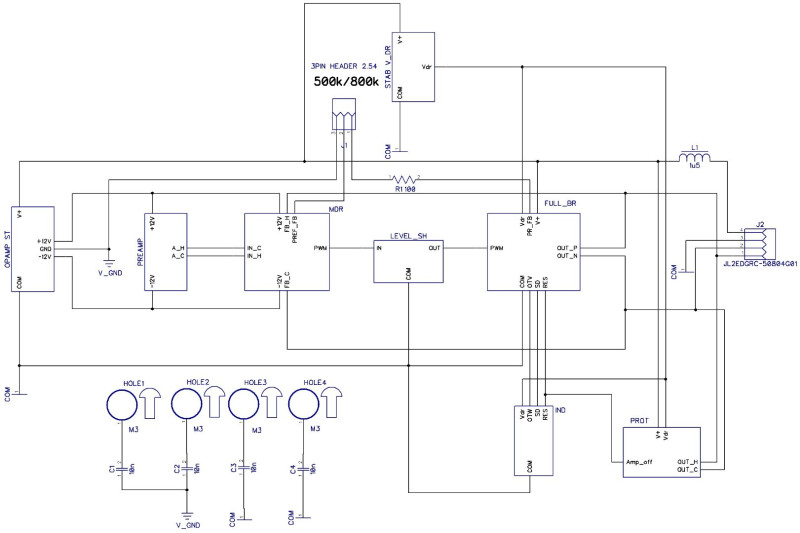

Блоксхема

Выходной каскад отличается очень малым временем распространения сигнала - в районе 60нс, и приемлемой линейностью - без обратной связи около 0,2%. Плюс короткий быстроспадающий спектр искажений. С современным модулятором это позволяет получить во всем диапазоне мощностей до -3дБ искажения менее 0,0005% даже в варианте ncore. В варианте purifi искажения ниже 0,0001%.

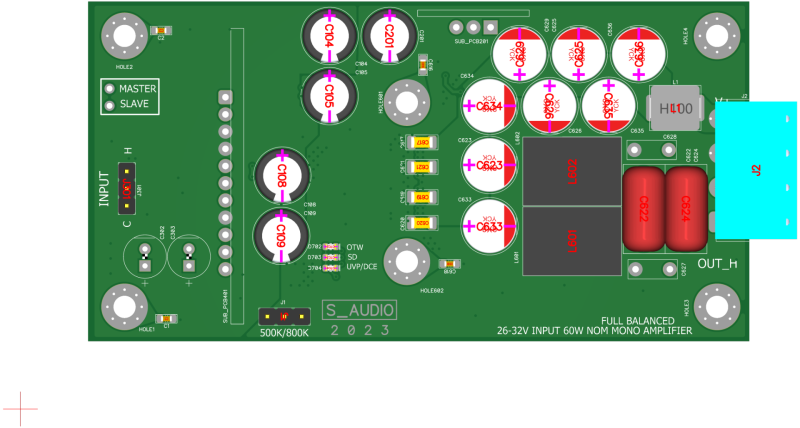

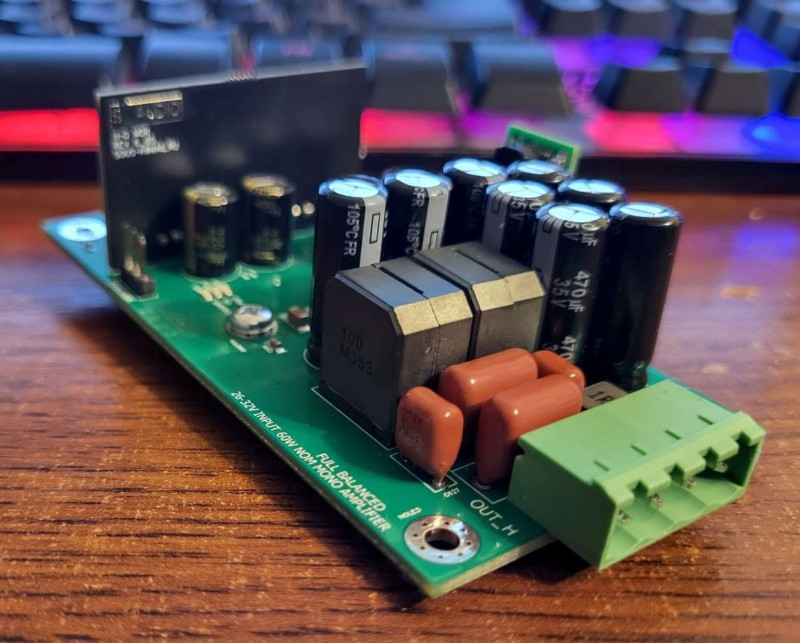

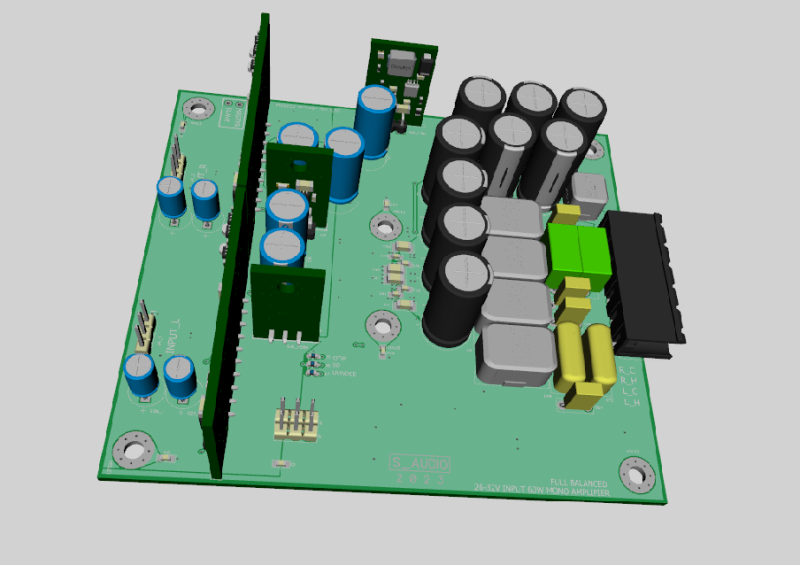

Внешний вид

[uriy]

Поздравляю с переходом на мостовой выход уся.
Теперь нет геморроя с пампингом и как следствием нет геморроя с оос в БП. Уйма проблем питания решается одним махом т.е. мостовым выходом уся, что значительно снижает требование к БП.

[ARTShaving]

Усилитель с монополярным питанием. Максимальная мощность 100Вт/4Ом, 150Вт/2Ом.

Підкажіть, будь ласка, яка максимальна і мінімальна напруга живлення і яка максимальна потужність при 8 омній нагрузці?
Дякую.

[Sous]

починає працювати від 24В.
На 8Ом можна отримати 50Вт при 32В.

[Sous]

Поздравляю с переходом на мостовой выход уся.
Теперь нет геморроя с пампингом и как следствием нет геморроя с оос в БП. Уйма проблем питания решается одним махом т.е. мостовым выходом уся, что значительно снижает требование к БП.

спасибо. С блоками действительно ситуааци получше. Хотя не так чтоб уж сильно, минимум половина дешевых не отвечает нормам безопасности.

[uriy]

С блоками действительно ситуааци получше. Хотя не так чтоб уж сильно, минимум половина дешевых не отвечает нормам безопасности.

Какие нормы безопасности в аудиофилии???
Шучу конечно, но частенько ради нулей после запятой аудиофилы отключают цепи безопасности в импульсных БП. Но теперь вам прикрутить к этому усю свой стабилизированный ИБП вообще не проблема. Тем самым уменьшить размеры ИБП ну и удешевить его т.к. конденсаторы денег стоят. Но БП это всё цветочки, теперь по ТТХ вы с лёгкостью ложите на лопатки уси на основе TPA3255, а это весьма круто, в общем мостовой выход уся это сила которая позволяет достигнуть хороших ТТХ с меньшими общими затратами. Как я понимаю сейчас многие обращают вминание на уси на ТРА3255 т.к. она сейчас в тренде по показателям качество/цена, ну вот, теперь по показателю цена качество вы переплюнули ТРА3255, что само собой, должно заинтересовать людей которые хотят чёт лучше чем ТРА3255 но за вменяемые деньги.

[Magnus]

Проект под смешным названием "PTERO"

"-Питеро? -Нет, натурал!" (с)

А размеры плат есть? Завалялся у меня корпус узенький. Может что получится?

[Sous]

50х93в моно версии.

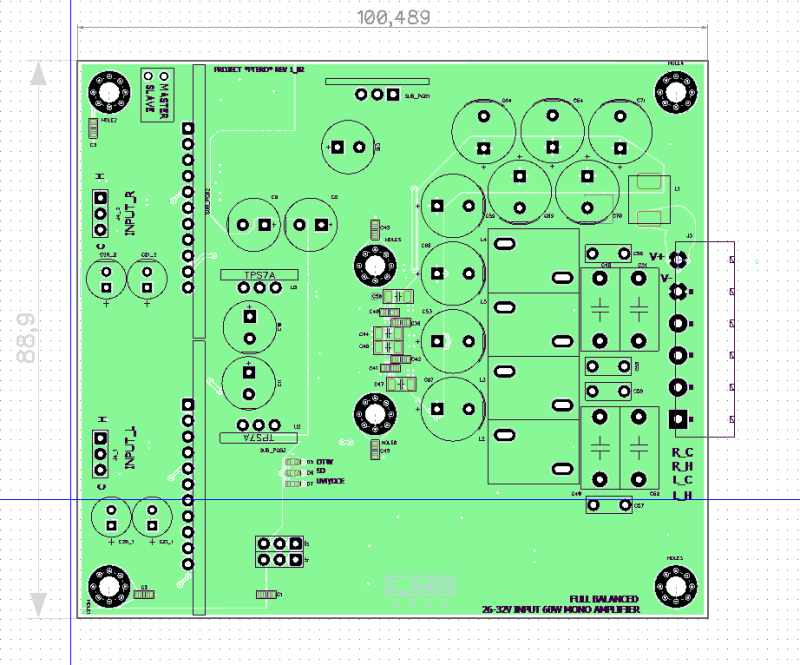

и 89х100 в стерео. Стерео пока в виде готового набора документации. Пока не приедет моновариант заказывать не буду, чтобы учесть результаты тестов.

[ARTShaving]

Помітив, що зручніше коли вхідний стерео сигнал приходить по одній «косичці» чим по двом.
Якщо попередня плата має вихід стерео сигналу в одній «косичці», то потрібно думати, як його розвести окремо на дві.

[drmodd]

Помітив, що зручніше коли вхідний стерео сигнал приходить по одній «косичці» чим по двом.

Там же балансный вход, одним проводом нужно 5 жилок.

[drmodd]

Шучу конечно, но частенько ради нулей после запятой аудиофилы отключают цепи безопасности в импульсных БП.

А подскажите мне пожалуйста, какие цепи в ИИП нужно отключить для большего количества нулей? А то я настолько тупой, что даже понять не могу, о чем речь.

[Sous]

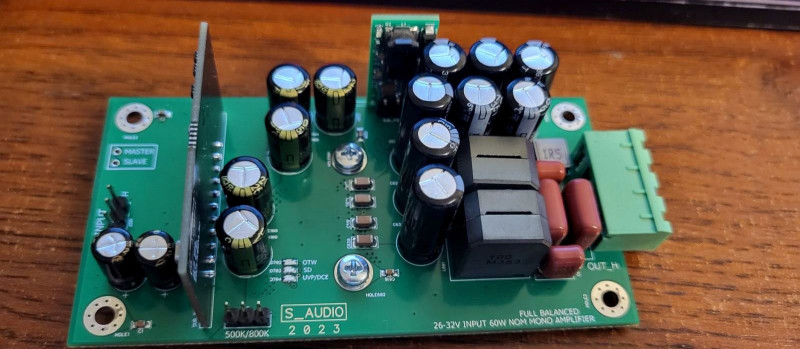

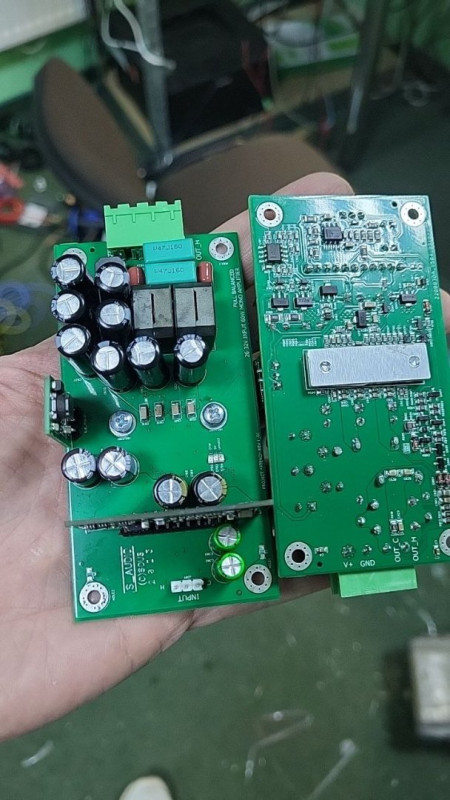

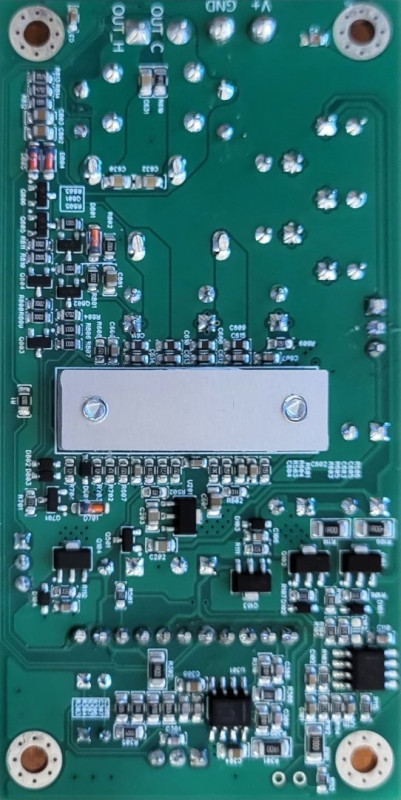

Наконец-то приехали чистовые платы Ptero

[Alex]

Круто, поздравляю!

[Sous]

Спасибо!

[Sous]

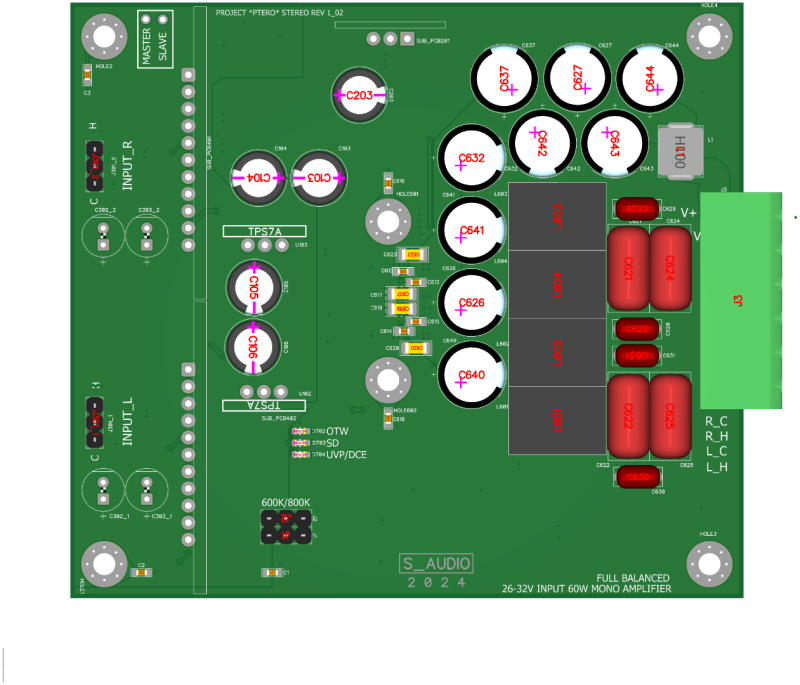

В производстве стерео вариант платы.

[kovrigger]

красиво выглядит и по характеристикам топчик. Риспект автору

[Sous]

Спасибо!

[lexey]

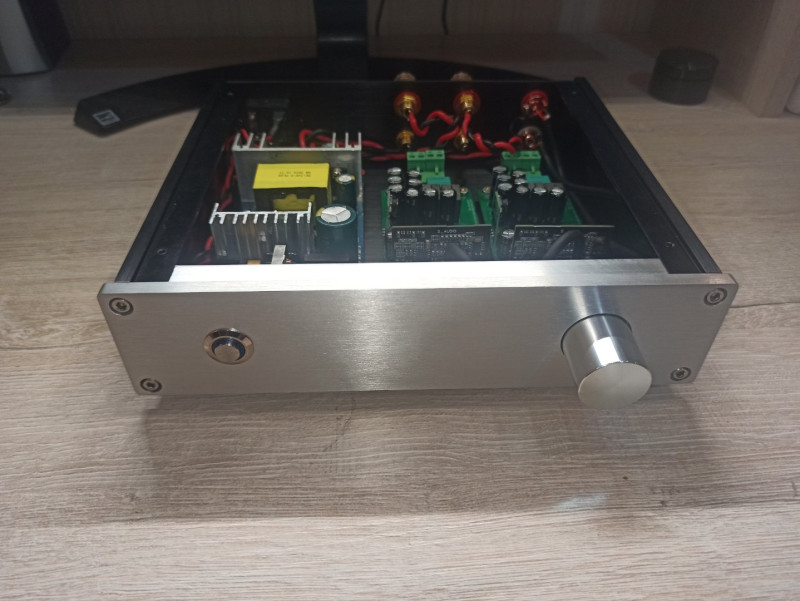

Собрал простую сборку на моно модулях TAS5342. Без всяких реле, защит, селекторов собирается очень, очень просто. Мне потребовался один вечер. Для новичков я думаю сборка не потребует каких то супер способностей.

Потребовались некоторые детали.

Использовал маленький алюминиевый корпус https://aliexpress.ru/item/32921255330. ... 6092264968

Блок питания 24в примерно за 10 долларов)) https://aliexpress.ru/item/100500549955 ... 3323307562

РГ 10kO https://aliexpress.ru/item/100500251650 ... 0962358440

Вводы выводы были в наличии. Также щепотка проводов оказалась под рукой.

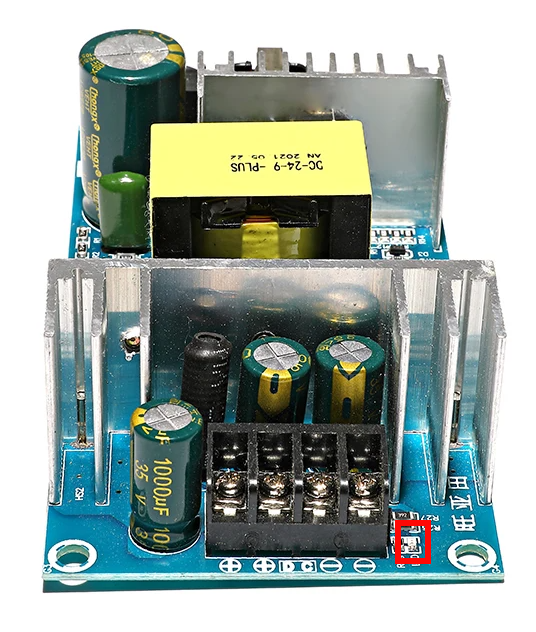

Так как блок питания на 24в пришлось его немного разогнать до 30в. Возможно можно и больше (на печатной плате с права от транса написано DC-36-7 намекает о этом) но я не стал испытывать судьбу

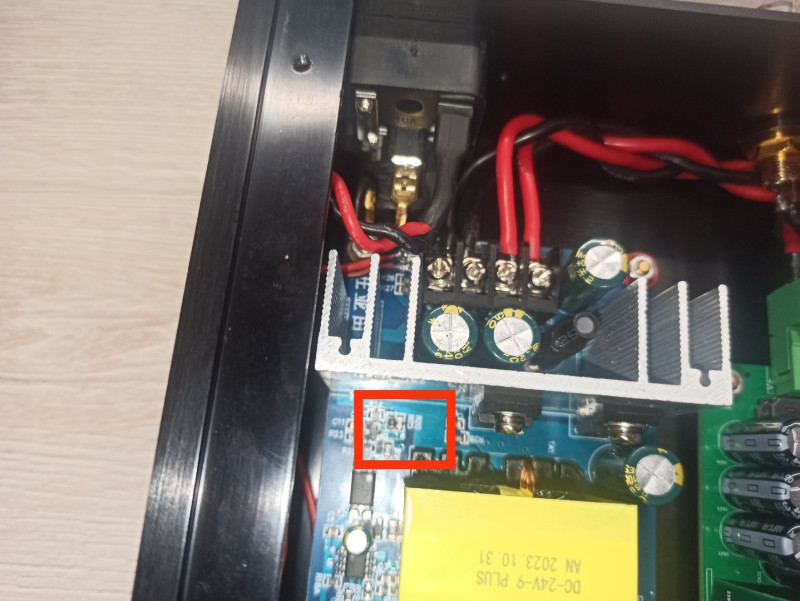

Подсветка на кнопке корпуса работает не от 220в. По этому просто отпаял светодиод на блоке питания и припаял тонкий провод на это место. А дальше провод подпаял к кнопке. Работает)


[lexey]

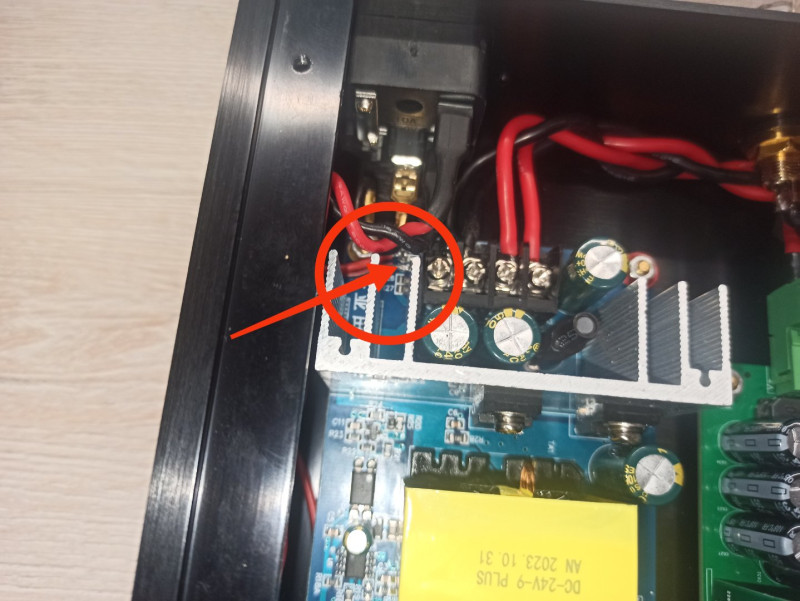

Провод для подсветки.

Блок питания установил на стойки длинной тела 6мм, резьба м3.

Внимание!!! Радиатор блока питания заодно с минусовым контактом электролита после диодного моста, 300вольт.

По блоку вроде все.

По платам ум, ну тут все скучно). Юрий постарался и сделал платы ну очень простыми в подключении. Подключайте вход (здесь все подписано, горячий H. холодный C. Не каких тебе интриг и расследований о мистическом значении квадратной площадки пина)). Я припаял провода, если есть конвекторы и очень лень, то подключить ум можно вовсе не имея паяльник
Питание и выход на акустику, в комплекте шли клеммы, можно тоже без паяльники. Я не призываю к отказу от паяльника, я использовал обжим. Я к тому что если его нет под рукой то это не большая проблема
Крепеж платы к днищу корпуса. Платы были укомплектованы переходной пластинкой на чипе. Я использовал терм прокладку, толщину точно не знаю, но она у меня была. С этим бутербродом мне по высоте подошли стойки с длинной тела 5мм. Может с слюдой понадобится стойки длинной тела 4мм, но это думаю нужно по месту смотреть.

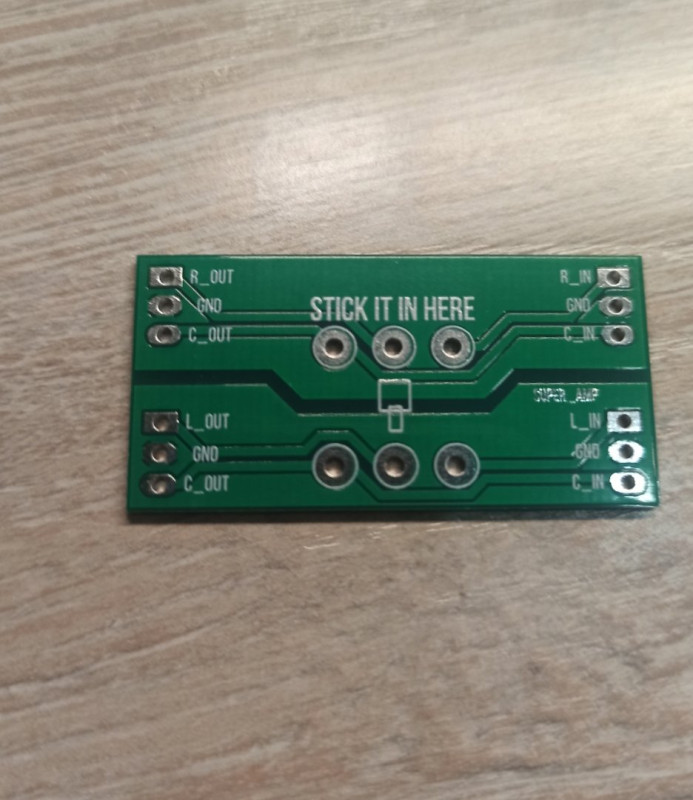

РГ припаял к платке для псевдо-балансного подключения.

В принципе на это все.

[lexey]

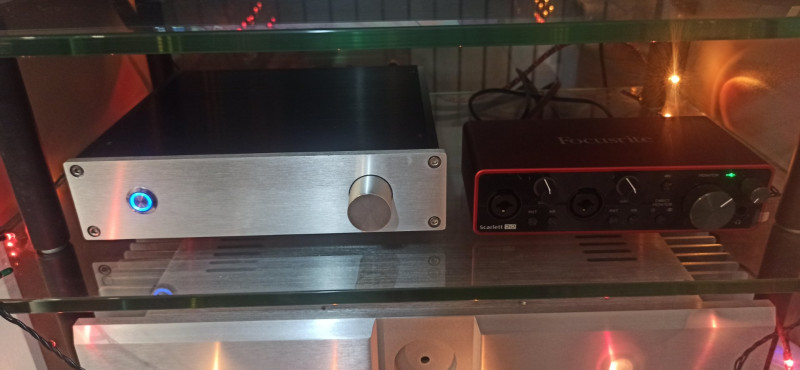

По звуку, тут я очень скучный человек. "Оценивая" качество звучания я могу оперировать словами "мне не нравится" и "мне нравится".
Мне нравится как звучит этот усилитель.

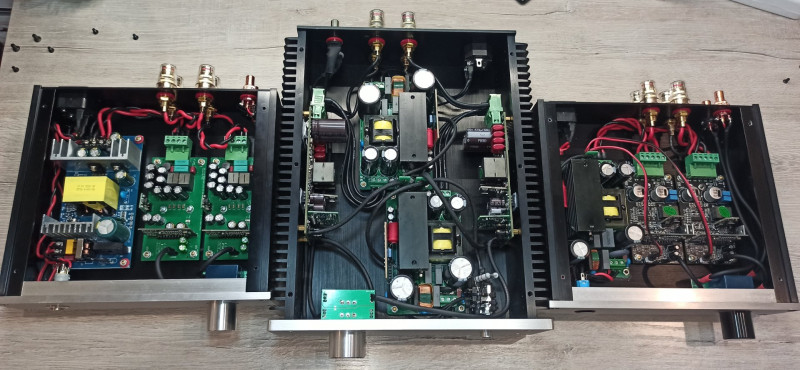

У меня уже собралась небольшая коллекция усилителей на модулях от Юрия. Мне они нравятся
Если Администратор разрешит то я бы создал объявление с продажей всех ум что на фото ниже. Мне столько не нужно, я хочу теперь собрать ум на топовых платах Юрия 3_065. И уже успокоится, на какое то время

[Alex]

Конечно продавайте.

[Alex]

По звуку, тут я очень скучный человек. "Оценивая" качество звучания я могу оперировать словами "мне не нравится" и "мне нравится".
Мне нравится как звучит этот усилитель.




Хочу собрать в таком же корпусе, интересно, как будет звучать.

[ivan2024]

То же самое, но только без моста есть? Меандры сказочные (как и все остальные графики), но блин... предубеждение, всё такое)))) И мне столько Ваттов не надо, нужно 6-тиканальник собрать чутка помощнее TPA3116 D2 каждый канал чтобы был.

[Alex]

Тут весь прикол что Мостовой Усилок.

[ivan2024]

Синусоиду на осциллографе именно мост колбасит, не понимаю (как-то странно как будто колбасится (не через ноль (как логично ожидать), а наоборот), не?)? Или я просто подгоняюсь уже. Просто... ну не концерт же как-никак для дома.

[Vacumeter]

А приобрести платы можно где-то?

[XIAN]

А приобрести платы можно где-то?

Сусідня тема.

[Sous]

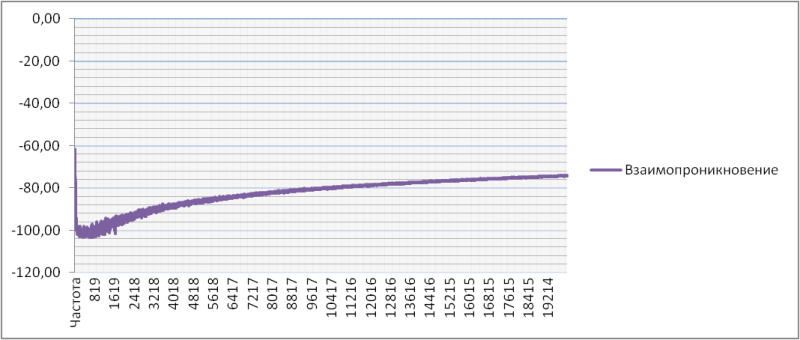

Разделение каналов на стерео плате в аудиодиапазоне.

[Mikle]

Разделение каналов на стерео плате в аудиодиапазоне.
Взаимопроникновение каналов.png

Юрий, какой коэф. усиления стереоплаты?

[Sous]

19,6
