Усилитель на плате PTERO REV 1_03 TAS5342A cборка от Alex

[Alex]

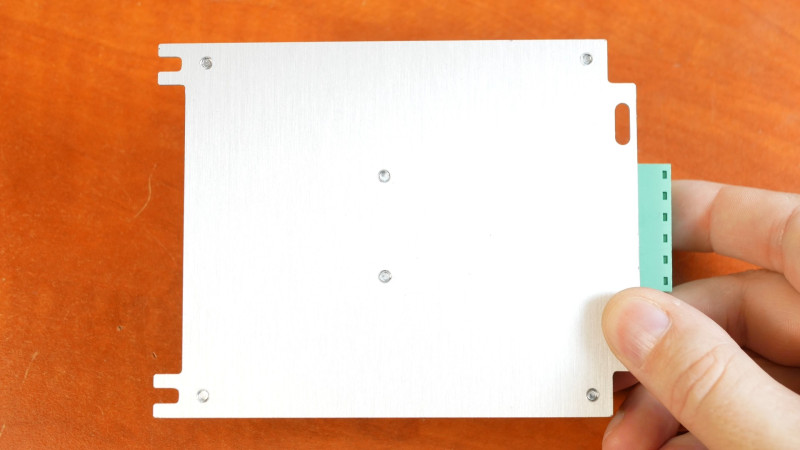

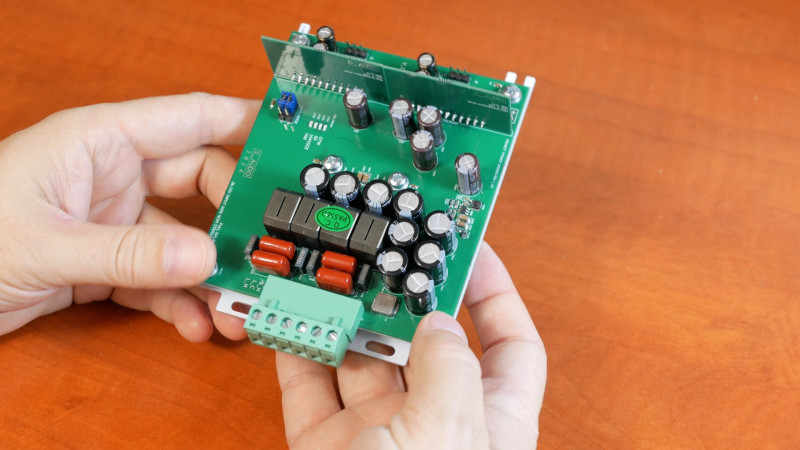

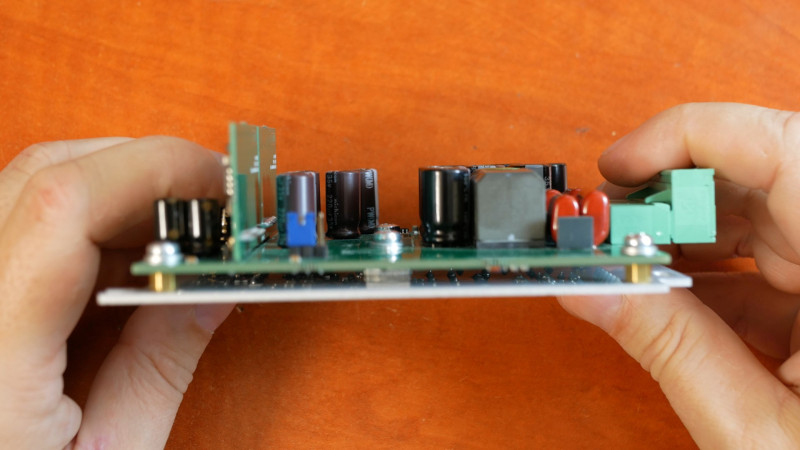

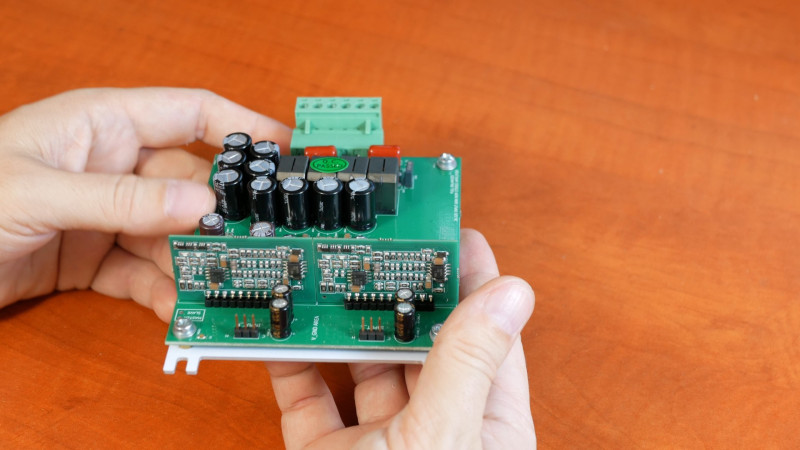

Собираю усилиитель на стерео плате PTERO REV 1_03. Ранее я собирал на 2 моно платах и мне очень понравились характеристики и звучание.
Как всегда сделаю тесты и будет видео на канале.

Используемые компоненты с ценами:

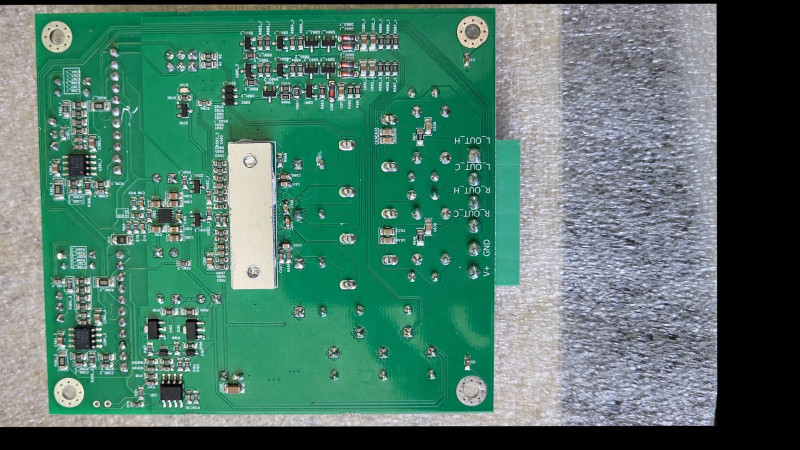

Плата PTERO REV 1_03 - $75, если хотите с радиатором то + $8 заказать можно по вайбер/ватсап. +380675417465

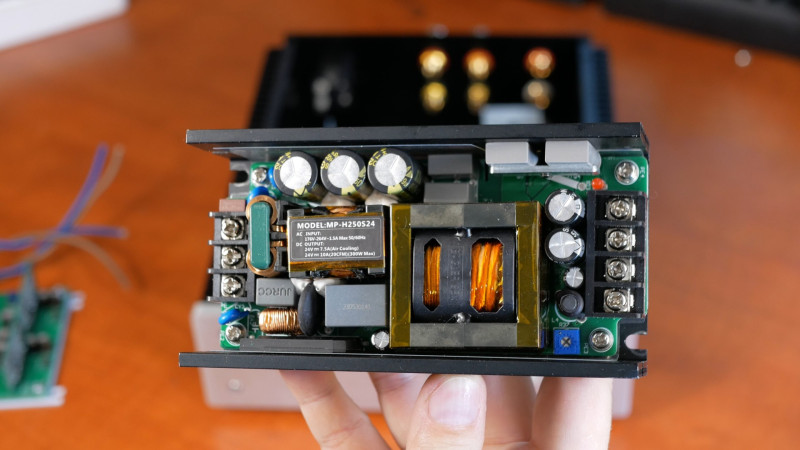

Блок питания 24В - $25 https://www.aliexpress.com/item/1005006038038971.html
Удлинитель для потенциометра - $10 https://www.aliexpress.com/item/1005005652113383.html

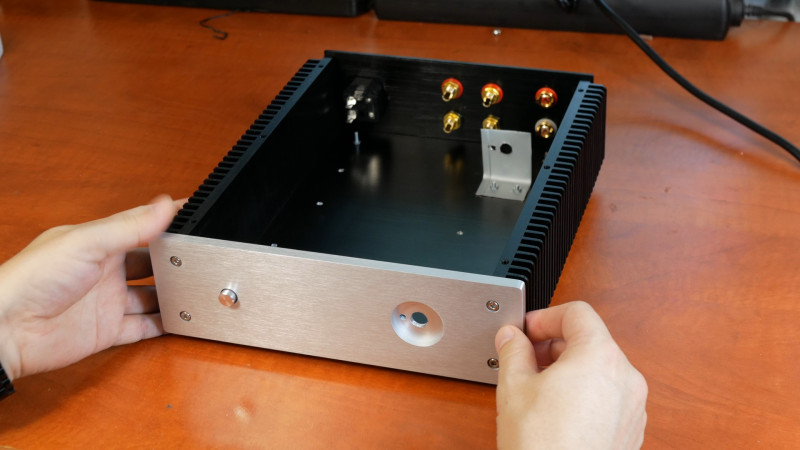

Корпус для усилителя - $48 https://www.aliexpress.com/item/1005004717423123.html

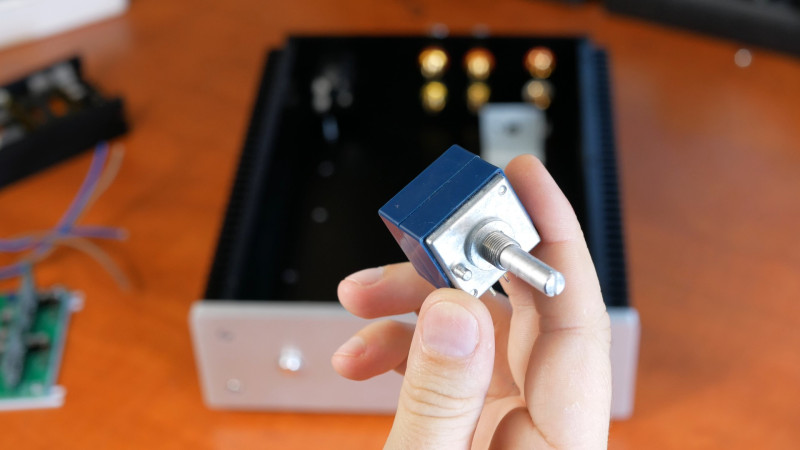

Потенциометр ALPS - $11 https://www.aliexpress.com/item/32870866654.html

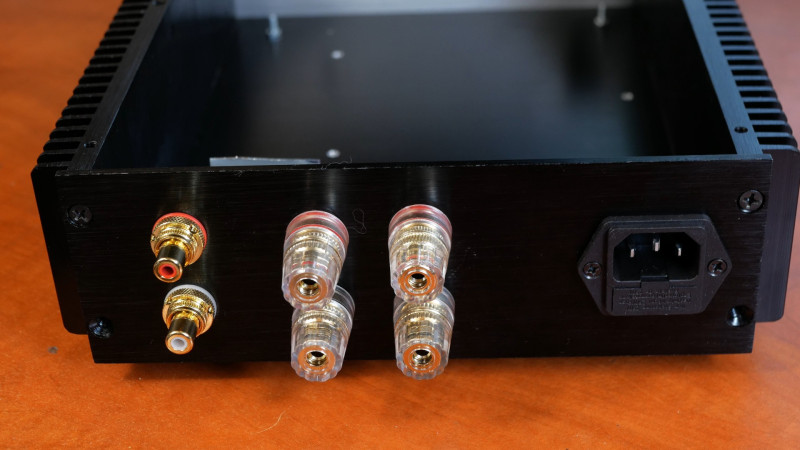

RCA разъемы - $15.50 https://www.aliexpress.com/item/32828137760.html
Разъемы банан для акустики - $12.24 https://www.aliexpress.com/item/32795856594.html
Общая цена всех компонентов $204.74

Документация на стерео плату PTERO REV 1_03, характеристики, как правильно подключать. Читать обязательно перед сборкой усилителя.

PTERO STEREO 1_XX .pdf

(2.32 МБ) 1734 скачивания

[Alex]

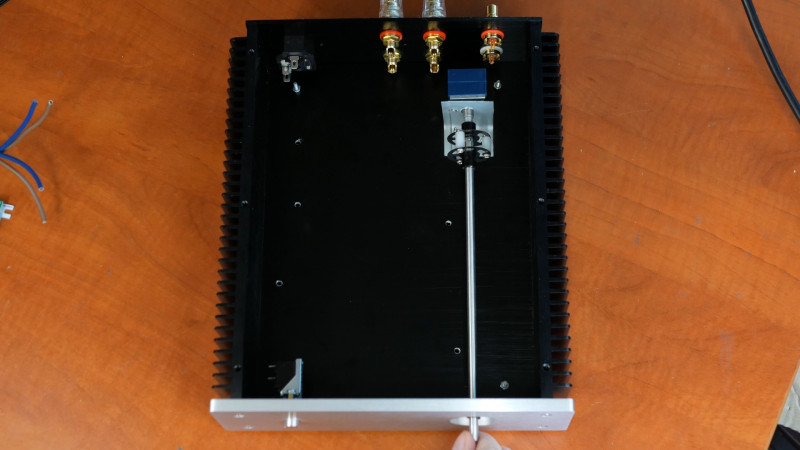

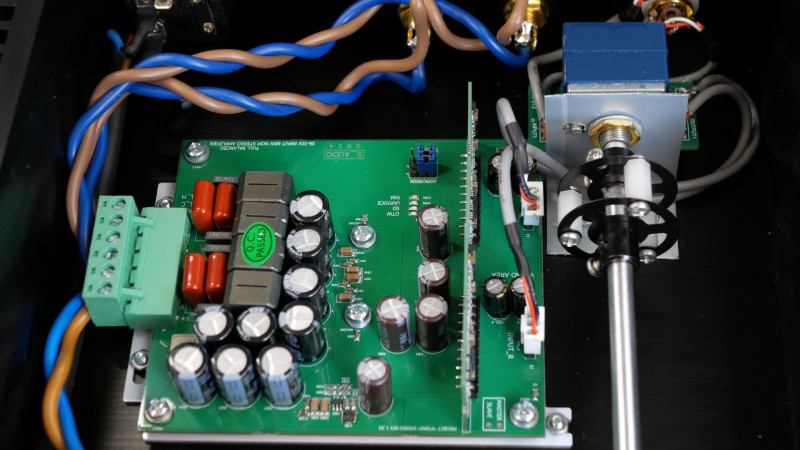

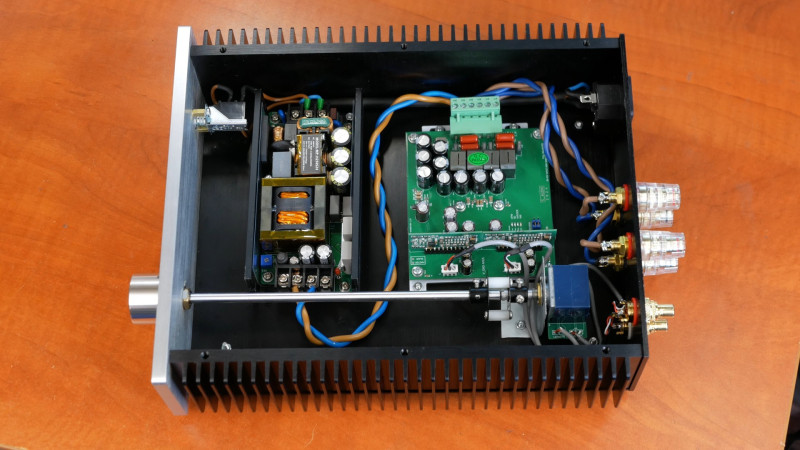

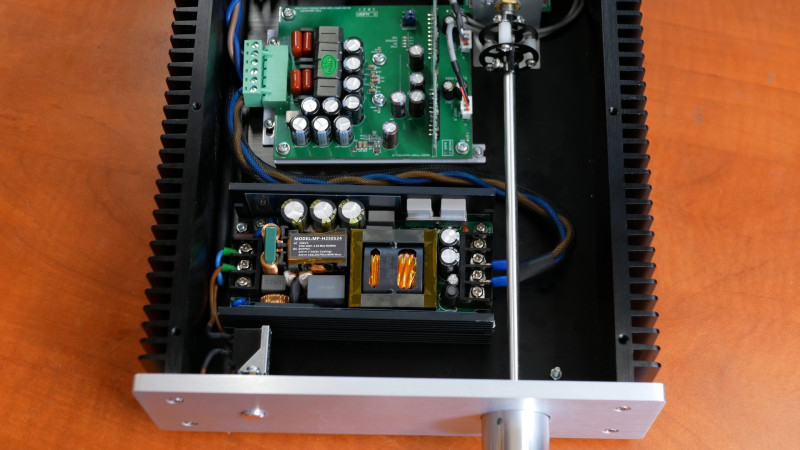

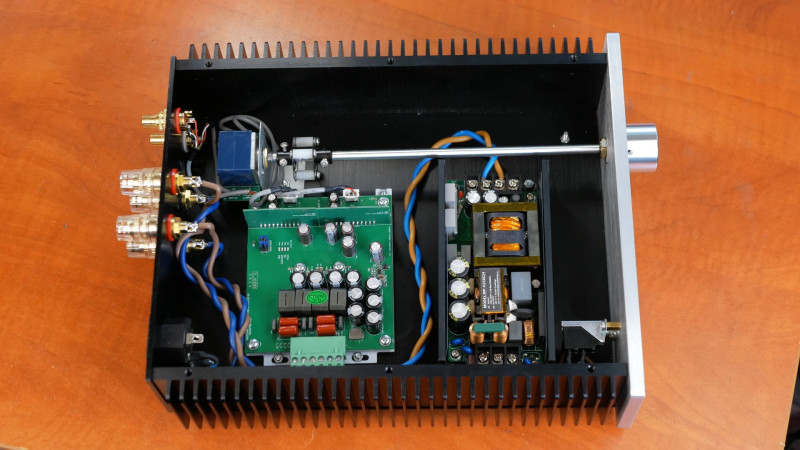

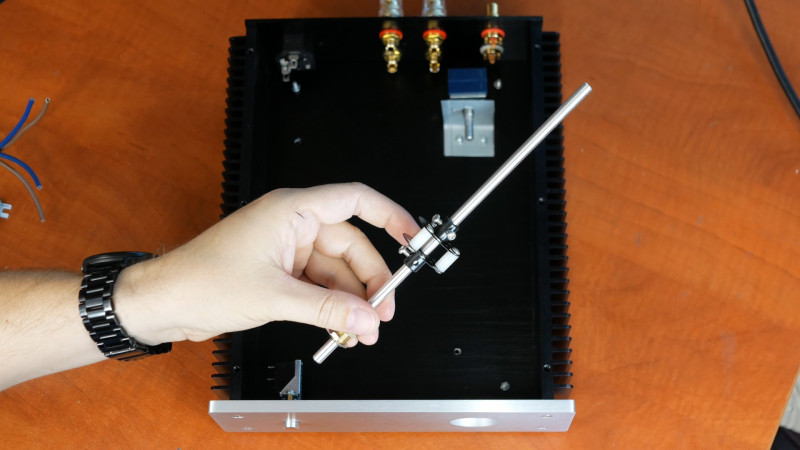

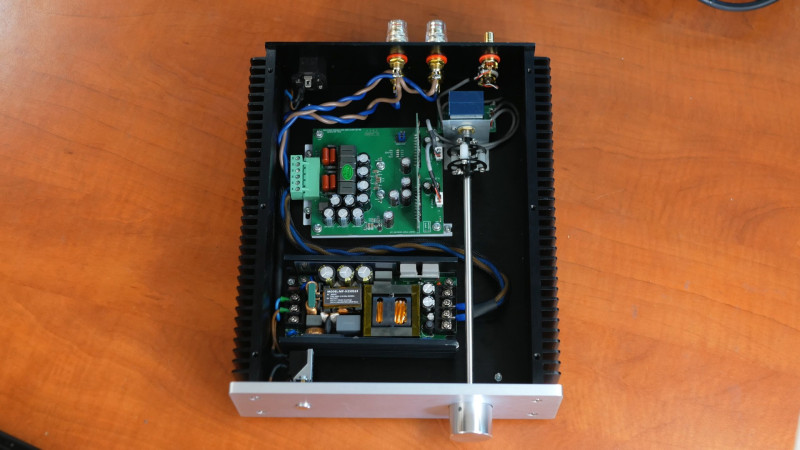

Как видите, при сборке использованы новейшие технологии, что позволяет добиться отличных результатов. Использование удлинителя для потенциометра дает возможность максимально сократить длину проводов на входе усилителя, таким образом улучшая общие характеристики.

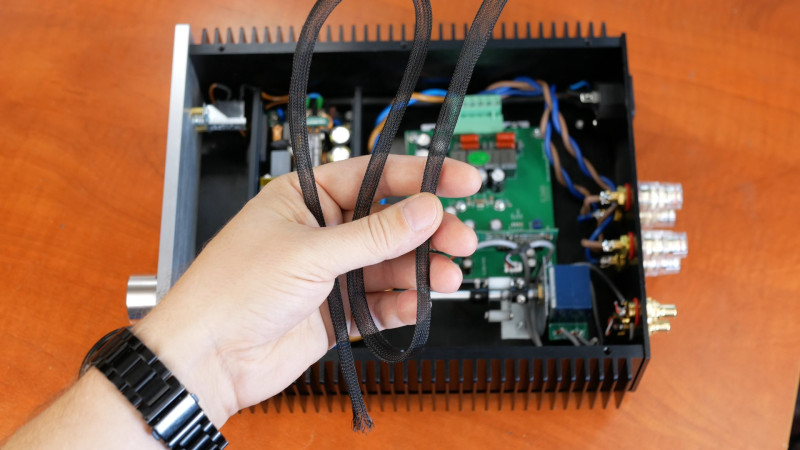

Так же на провода питания использован специальный экран, который улучшает еще неизвестные характеристики на данный момент.

[Alex]

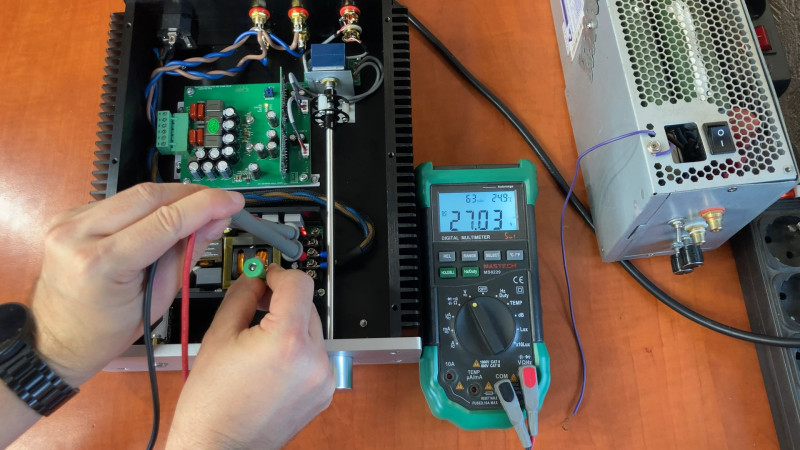

Для тестов выставил напряжение 27вольт. Потребление усилителя в простое около 5 вт.

[Михаил К.]

.........

[vlad62]

Рекомендую включить напрямую, без альпса, регулировать пока программным плеером , мой альпс много мути вносил, с этим усилителем очень отчётливо слышно
У этого уся серьезный потенциал

[Alex]

Я проверю и напрямую и с альпасом.

[Михаил К.]

Здравствуйте! Какие размеры блока питания - на али нет данных, почему-то? И ещё - в каких пределах можно регулировать выходное напряжение?
С уважением...

[sub]

Здравствуйте! Какие размеры блока питания - на али нет данных, почему-то?

Здравствуйте,

Размер:
12,60см*6,60см*3,50см

[drmodd]

И ещё - в каких пределах можно регулировать выходное напряжение?
С уважением...

Я смог отрегулировать с 48 до 36, но это не просто, надо заменить резонансные конденсаторы и резисторы в делителе ОС.

[Михаил К.]

Здравствуйте! Какие размеры блока питания - на али нет данных, почему-то?

Здравствуйте,

Размер:
12,60см*6,60см*3,50см

Спасибо!

[Sous]

Блок на 24 перестраивается до 27В с небольшим.
Расширение диапазона относительно простое -добавление одного резистора на нижней стороне платы.

[Михаил К.]

Хорошо бы поконкретнее, для желающих повторить конструкцию.)

[Sous]

Как разберу свой- сфотографирую

[Михаил К.]

Хорошо бы поконкретнее, для желающих повторить конструкцию.)

Я имел ввиду перестройку БП на 27 В.)

[vlad62]

Я вижу в соседней ветке Юрий свой блок питания делает, лучше его подождать, хотя, если уже взяли, тогда да

[Anhel]

Alex, измерьте, пожалуйста, потребление усилителя на ХХ и на максимуме.

[Sous]

На хх потребление меньше 3вт., до
29в.
Измерить потребление на максимуме не выйдет.
Наверно усреднение бы помогло. Но процесс не тривиальный

[Anhel]

На хх потребление меньше 3вт., до
29в.

Шикарно

Измерить потребление на максимуме не выйдет.
Наверно усреднение бы помогло. Но процесс не тривиальный

А на 29в на синусоиде сколько будет?


Кстати, какая минимальная достаточная площадь радиатора требуется для охлаждения?

[vlad62]

Юрий говорил, 100 вт бл. питания достаточно для стерео, с запасом

[Sous]

вопрос сложный. Но в 90%cлучаев 100вт хватит

[vlad62]

Да, забыл заметить, качественный!
У них всегда есть хороший запас на пиковую перегрузку

[Alex]

phpBB [media]

[Щукарь]

Подовжувач валу регулятора гучності грамотно ізольований, але в то же час цей самий вал через кронштейн має контакт з корпусом. Якось нелогічно)
Зацікавився модулем підсилювача. Якщо використати трансформаторний блок живлення відповідної потужності, не погіршиться якість звуку, динамічний діапазон, віддача на низьких частотах і таке інше?

[Alex]

Якщо трансформаторний буде нормальної якості, то буде все добре.

[Alex]

Подовжувач валу регулятора гучності грамотно ізольований, але в то же час цей самий вал через кронштейн має контакт з корпусом. Якось нелогічно)

Все логічно.

[Sous]

Для этого усилителя подходит стабилизированный блок, не стаб будет сильно хуже из-за малого допустимого диапазона напряжения. Та как в сети напряжение гуляет, номинальное напряжение блока придется занижать, а там уже близко порог отключения.

[MON@H]

Благодарю за наводку на трек Royalty (Wiguez & Alltair Remix).
Оригинальная версия, правда, мне больше нравится, но D&B one love всё равно.

P.S. возможно хорошей идеей было бы добавить в описании видео ссылку, как NCS просят на своём сайте https://ncs.io/RoyaltyRMX

[Alex]

Пожалуйста, ссылку забыл, ща закину. Я сейчас делаю свой трек для теста, надеюсь понравится.

[Щукарь]

Для этого усилителя подходит стабилизированный блок, не стаб будет сильно хуже из-за малого допустимого диапазона напряжения.

Це зрозуміло.
Просто є в наявності лінійні стабілізатори після експериментів з живленням підсилювачів класу АВ. Та і радіатори корпуса, подібного до того, що використав Alex, треба ж якось задіяти

[Sous]

В инструкции по данному вопросуу уже есть ответ, полезно заглянуть
...
Я хочу использовать нестабилизированный источник питания, можно ли это сделать?
О: Конечно, можно использовать нестабилизированный источник, но мы не рекомендуем этого. Из-за колебаний напряжения сети номинальное выходное напряжение такого источника нельзя поднимать выше 85% максимального разрешенного для модулей, что составляет всего 27,2В. В таком случае понижение напряжения сети на 10-12% будет вызывать отключение усилителя даже на холостом ходу, а максимальная выходная мощность даже при нормальном сетевом напряжении будет вдвое ниже заявленной.

Я хочу использовать стабилизированное питание для модулей на основе линейного стабилизатора. Даст ли это положительный эффект?
О: стабилизатор, который может удовлетворительно работать на большую емкость с большим динамическим диапазоном токов будет сложнее самого усилителя, скорее вместо улучшения звучания с дополнительным линейным стабилизатором будет ухудшение. Мы не рекомендуем этого!
