Усилитель Беслика А.И на Германиевых транзисторах v3.01

Ответить
Вася-Пупкин
Почетный пользователь
Сообщения: 157
Стаж: 1 год 2 месяца
Репутация: 108
Откуда: Киев
Аудио система: Victoria EVO

Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

Ещё год назад, один хороший человек просил меня собрать ему данный усилитель. Я отказался, так как решил что это играть и "петь" нормально не может. Ну и плюс ко всему заказчик хотел навесным монтажом что бы красиво, дорого и богато, как это должно выглядеть я для себя представлял ))
И вот как-то он просит, что бы я забрал данный усилитель у мастера который ему его собрал, послушал его сам и если он достойно звучит, отправил ему его заграницу. ( отправка стоит денег и не хотелось на это тратить деньги )

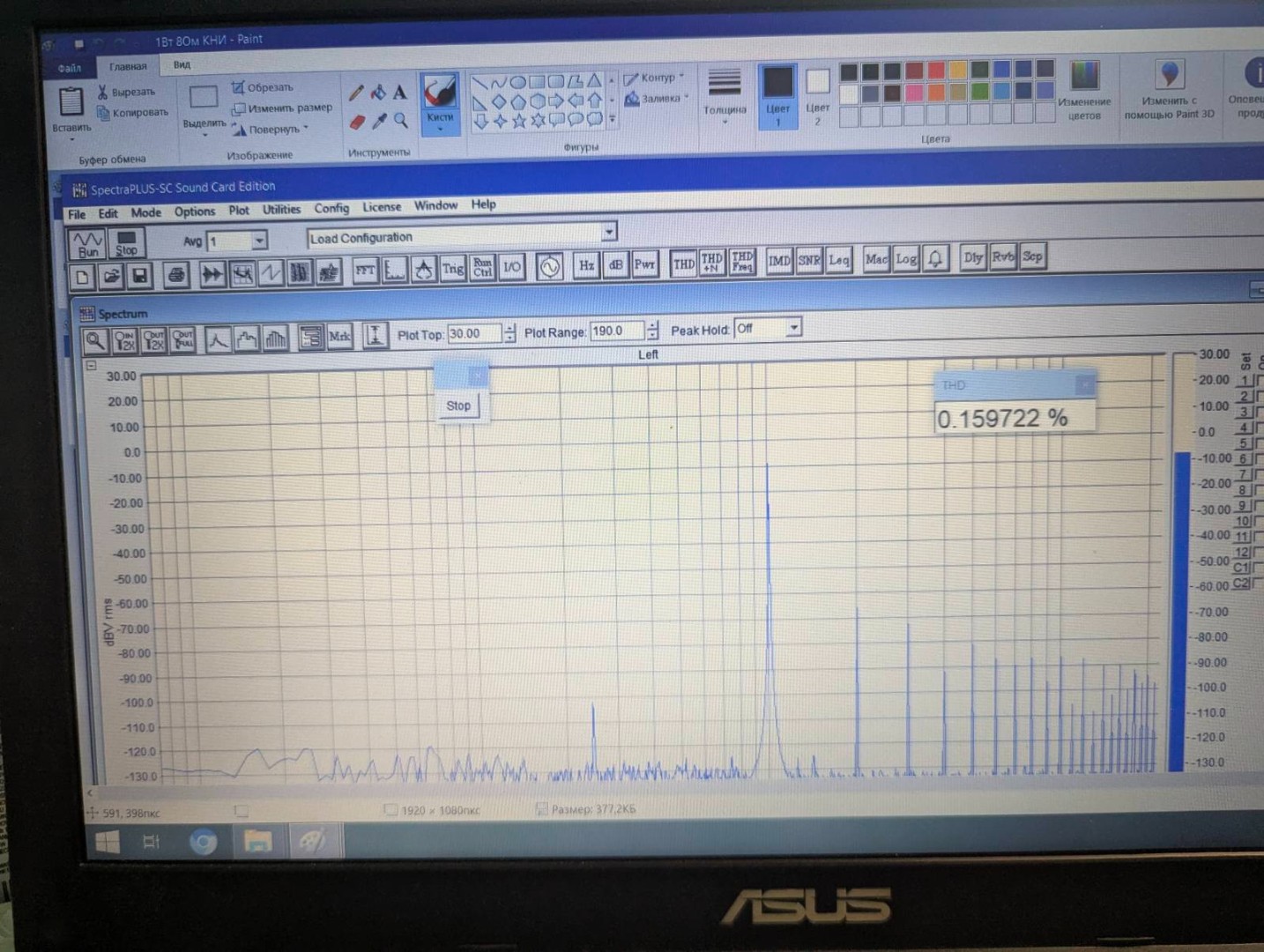

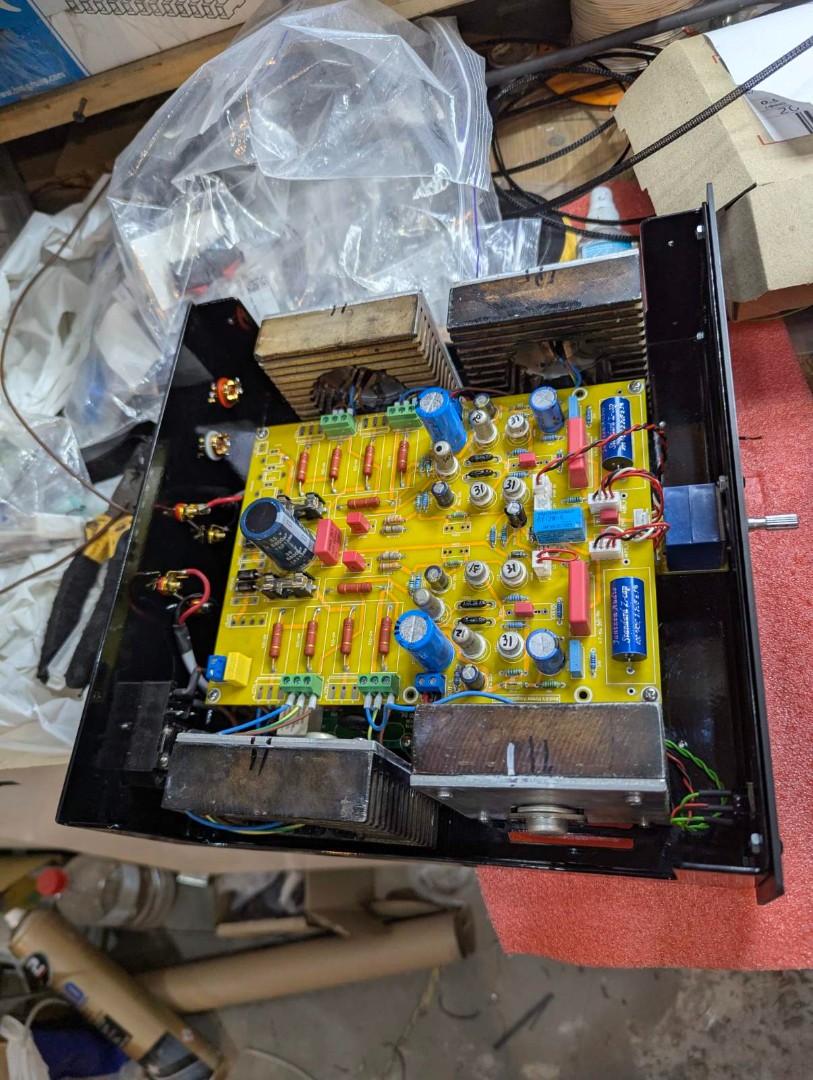

Передали мне это чудо, извиняюсь, но не в обиду хозяину и тому кто его собирал, это собрано было из гавна и палок, фото я не сделал, о чем конечно жалею, но есть пару фоток внутренних "органов".....

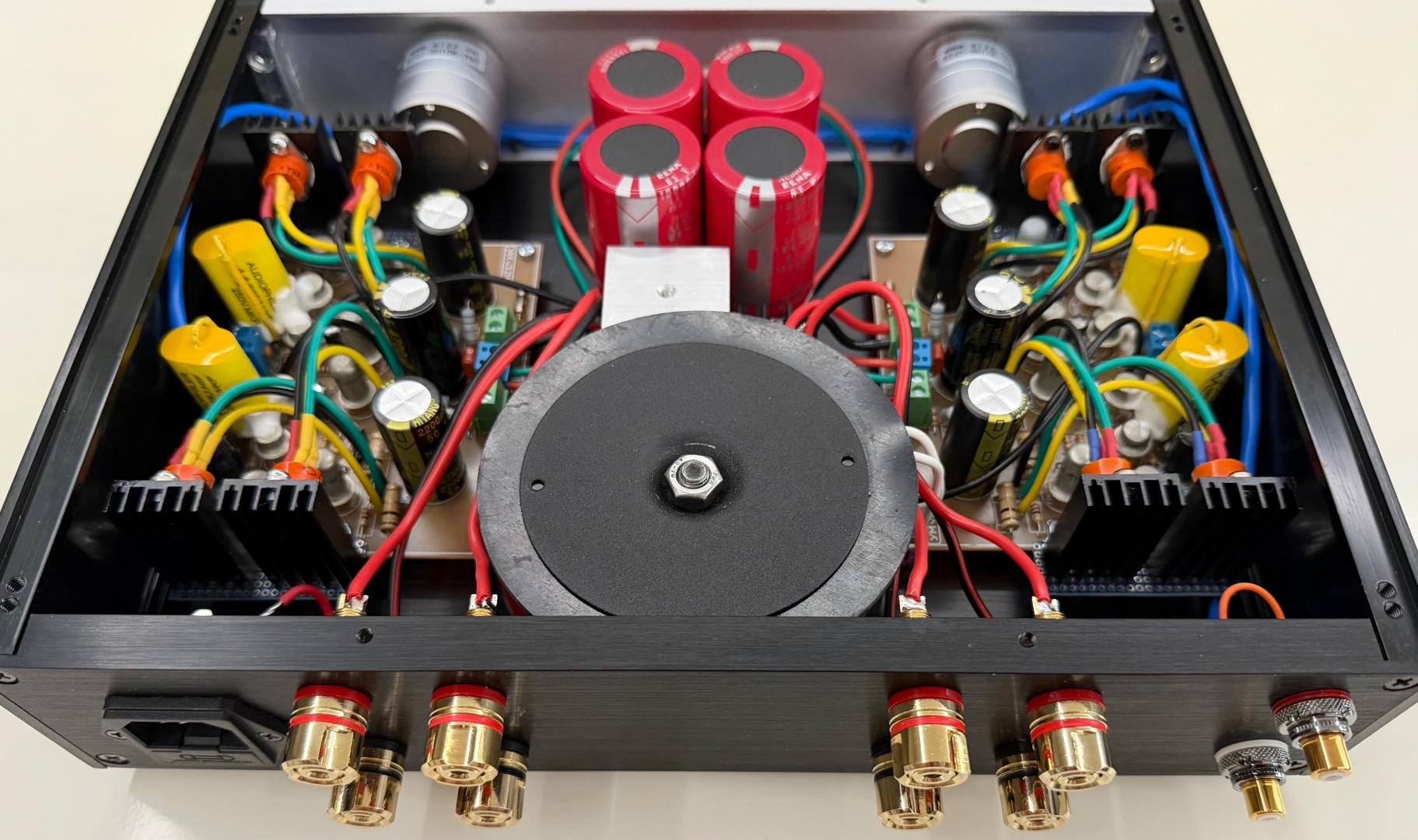

Если честно его даже было боязно включать и подключать к колонкам )) Но после проверки прибором на выходе нуля я все же подключил и был приятно удивлён как музыкально и мелодично он звучал!

Передал я его по назначению и он очень понравился звучанием этому хорошему человеку? что опять он начал меня уговаривать собрать ему его но как положено, из нормальных новых деталей, красиво и тд и тп.
Единственно, что я уговорил его собирать просто на заводских платах, которые я сам закажу и будет все красиво и по феншую.
Вася-Пупкин
Почетный пользователь
Сообщения: 157
Стаж: 1 год 2 месяца
Репутация: 108
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

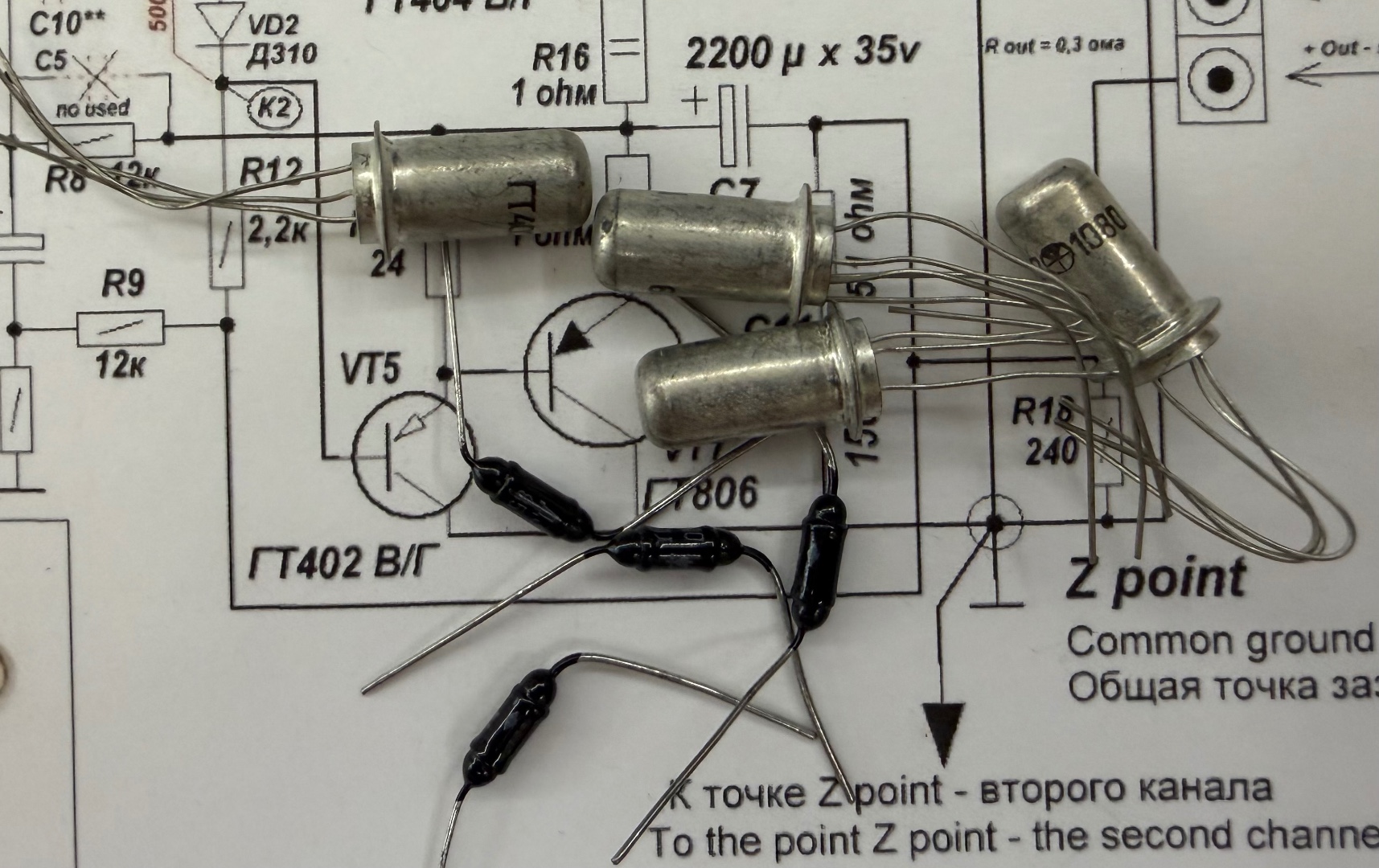

Начало эпопеи по поиску и покупке транзисторов....... мелочёвку типа МП40 и МП37, а так же ГТ402 и ГТ404 было найти проще всего, один нюанс все же вылез, это наличие нужной буквы Г или В, не у всех они есть, а если и есть, то цены не сложат ))
Но самое интересное и занимательное это поиск транзисторов выходных ГТ906АМ, стоимость транзистора конечно очень не гуманная, но искусство требует жертв ))
Вася-Пупкин
Почетный пользователь
Сообщения: 157
Стаж: 1 год 2 месяца
Репутация: 108
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

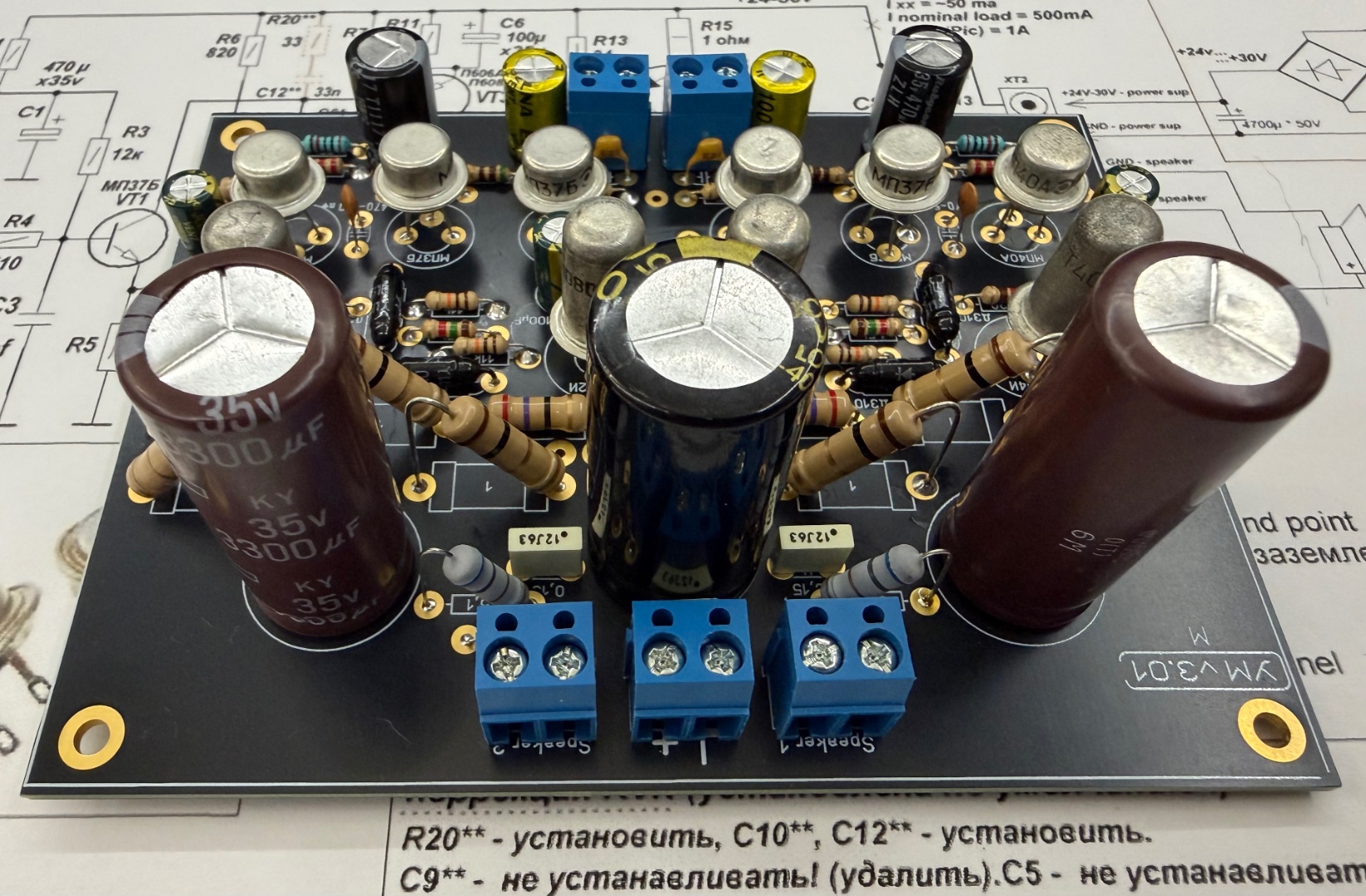

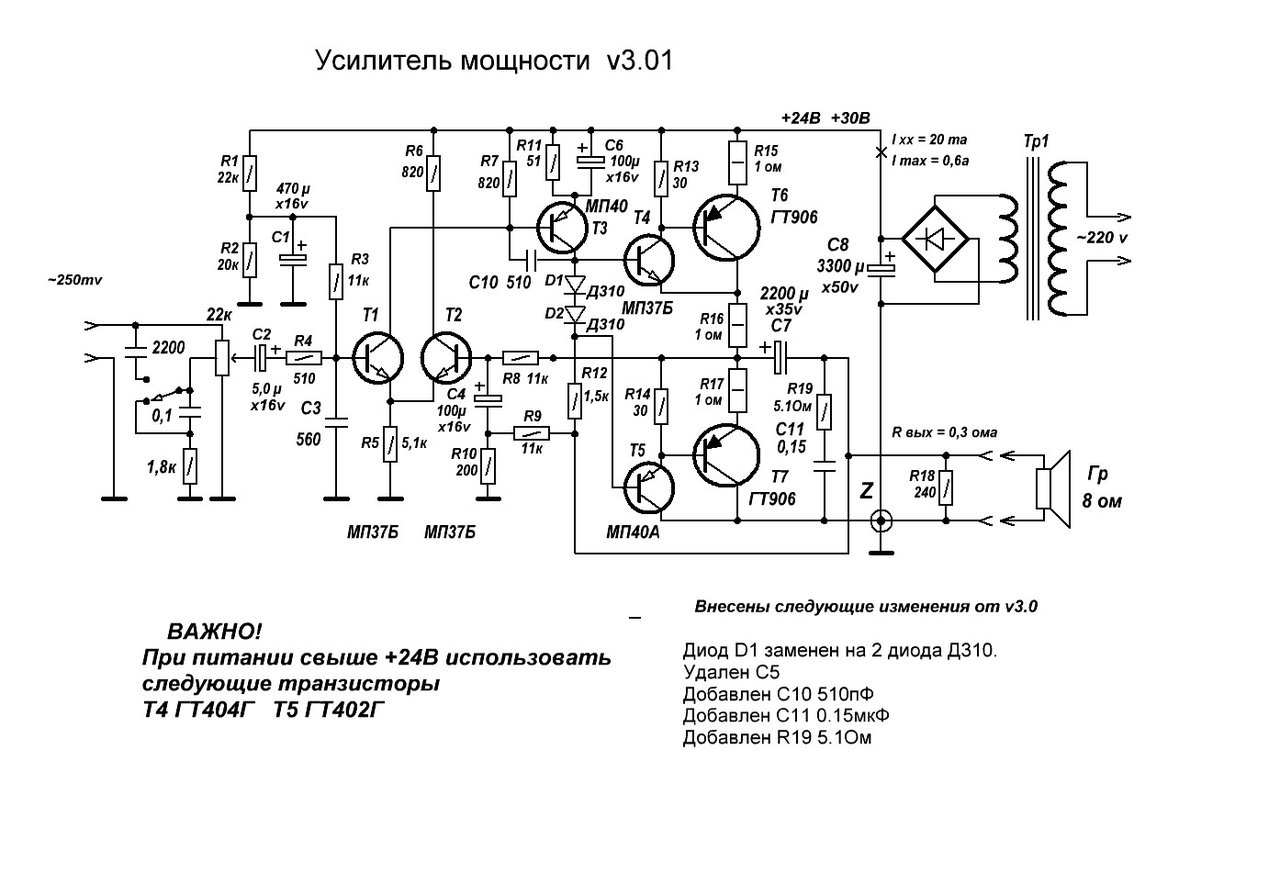

А вот же и схема данного чудо усилителя.

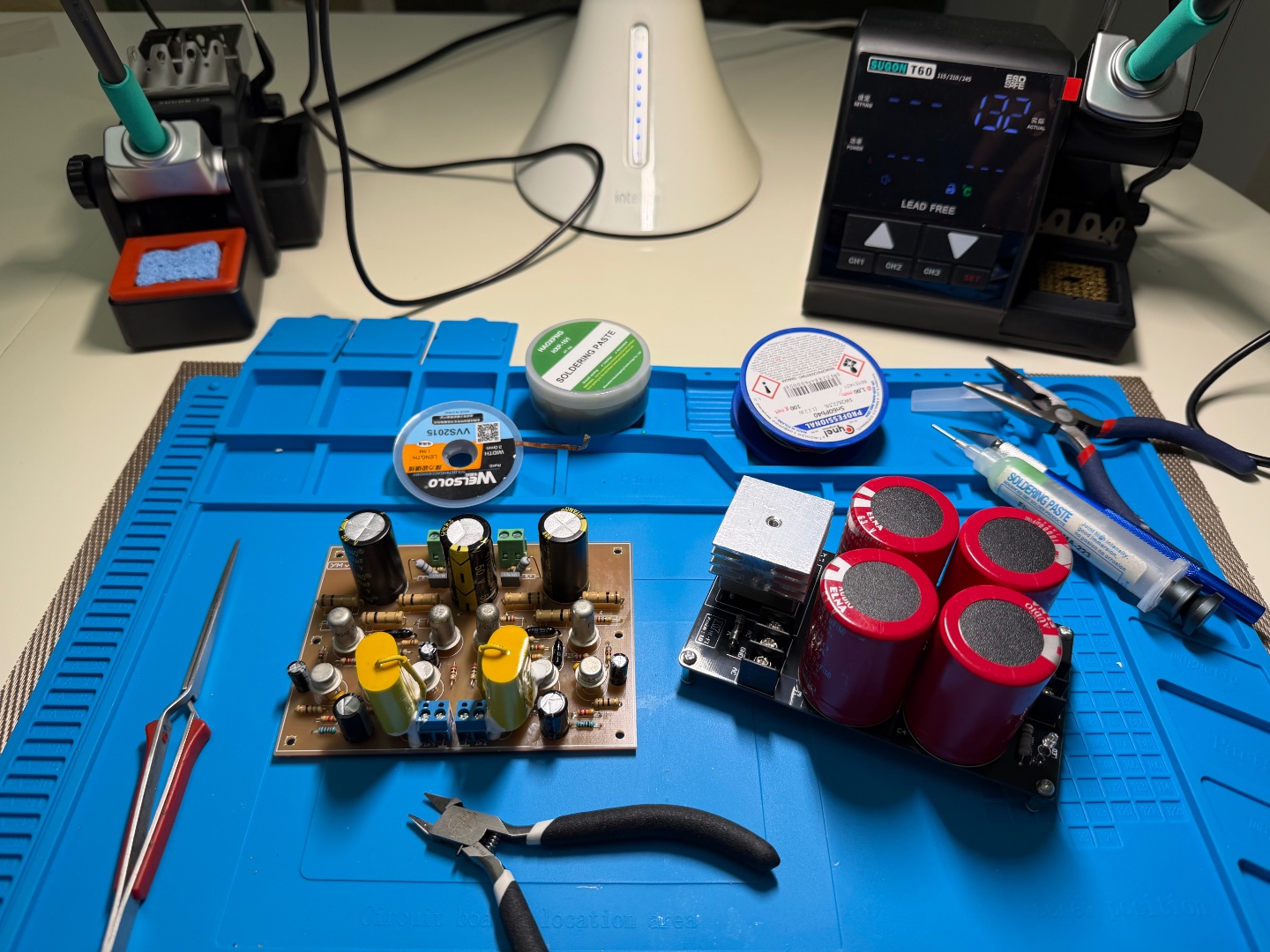

Пока искались транзисторы и изготавливались платы усилителя, на Алике был приобретён комплект для сборки БП

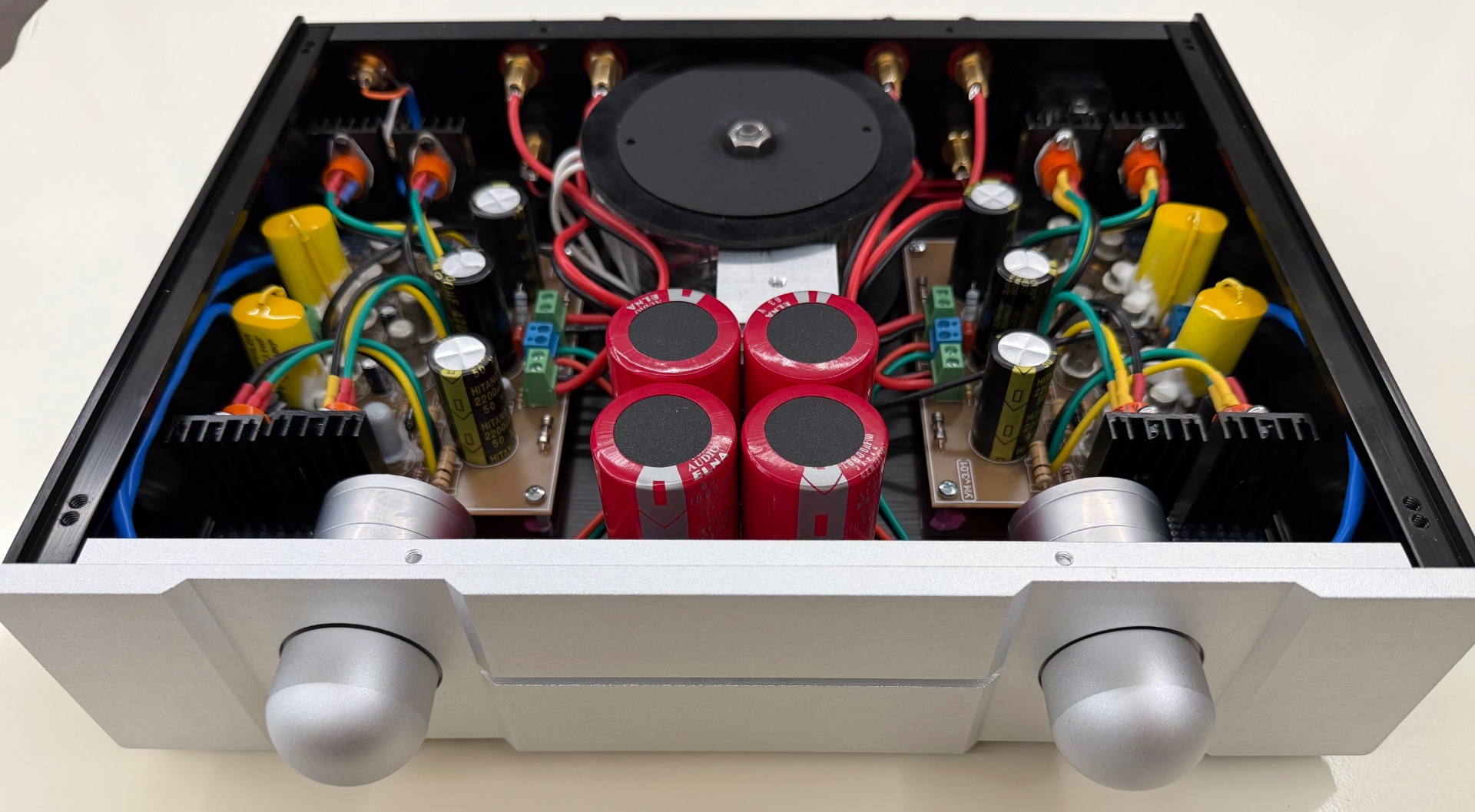

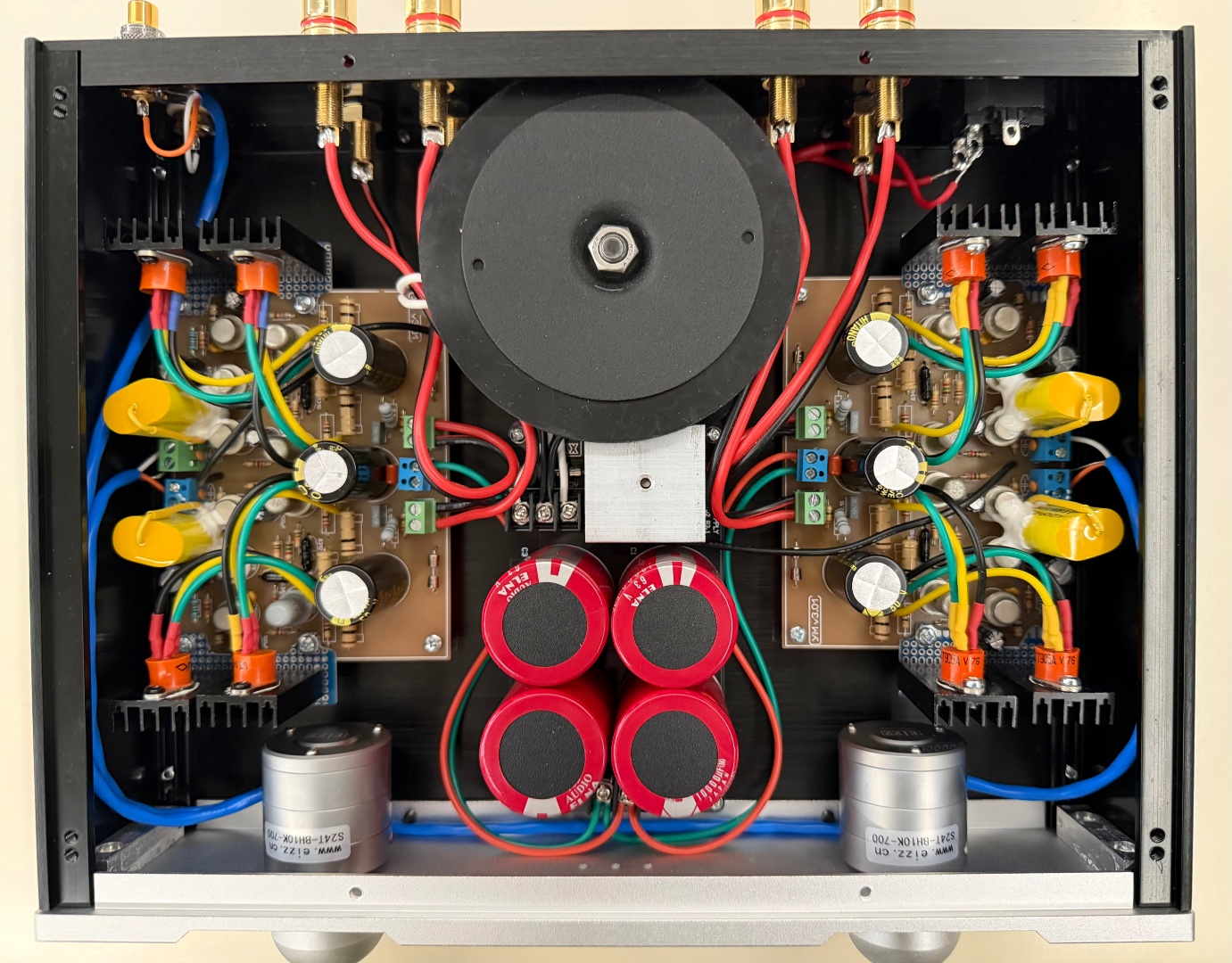

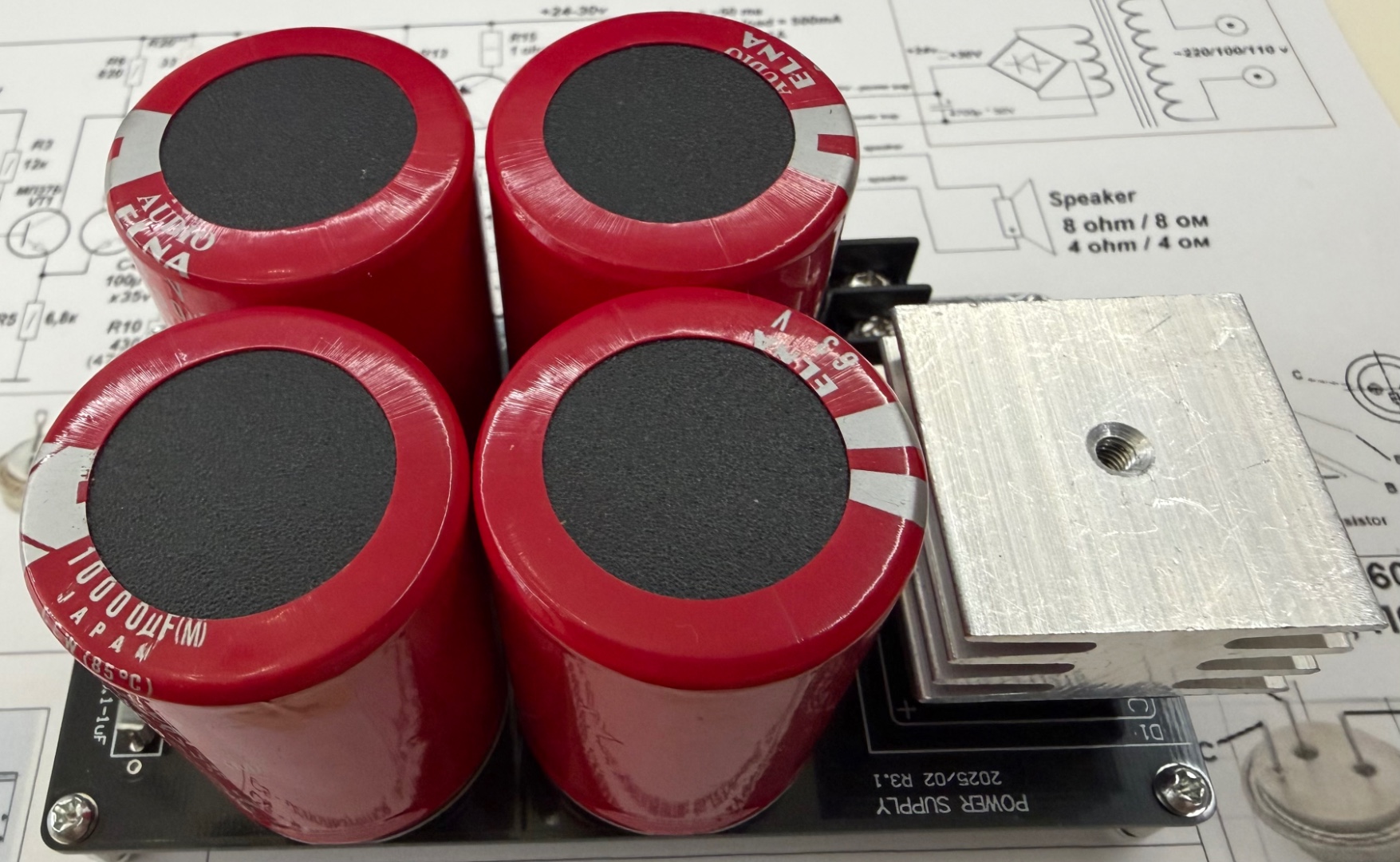

Конденсаторы приобретались тут уже по месту, ну и собственно готовый вариант
Вася-Пупкин
Почетный пользователь
Сообщения: 157
Стаж: 1 год 2 месяца
Репутация: 108
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

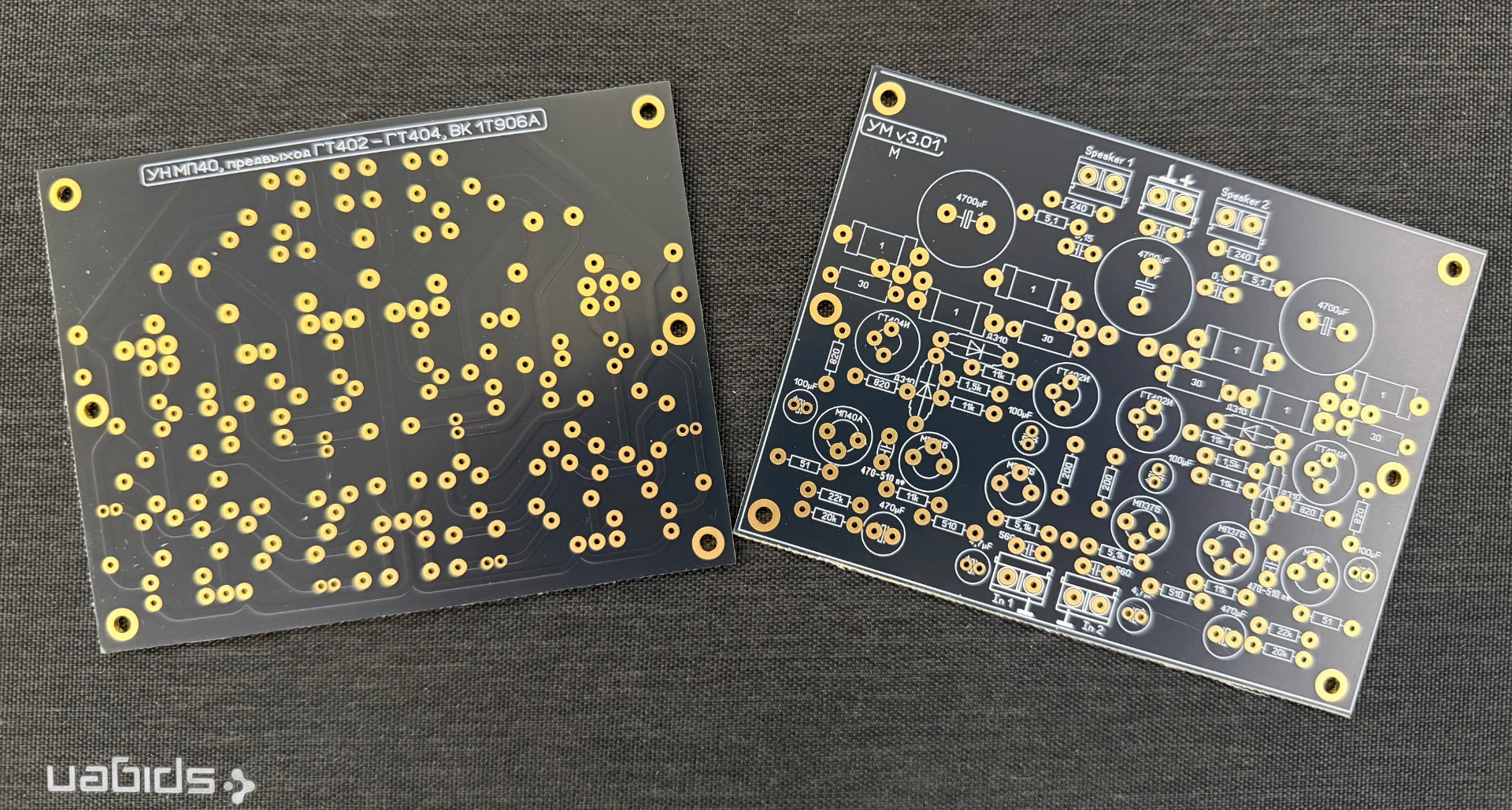

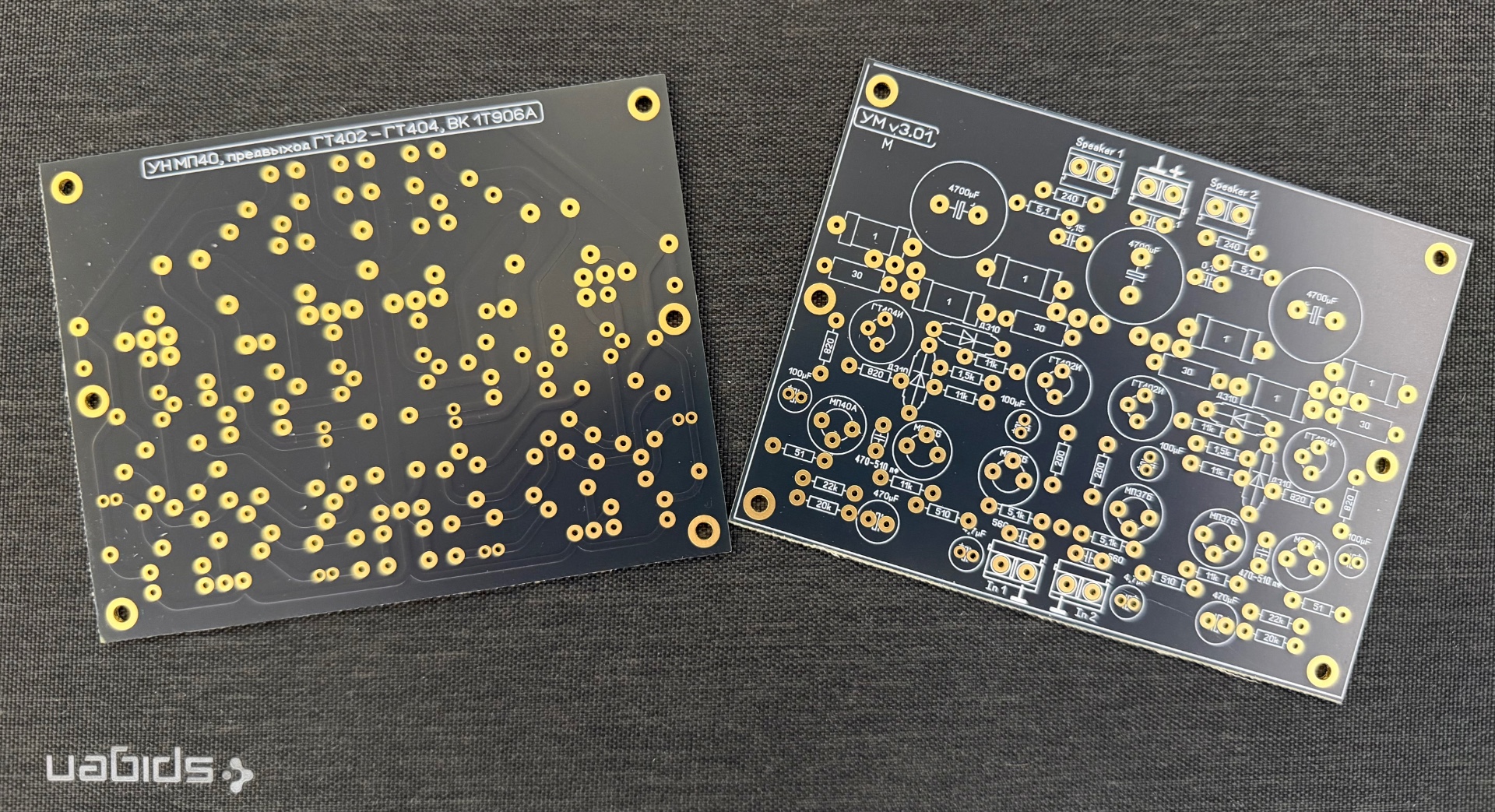

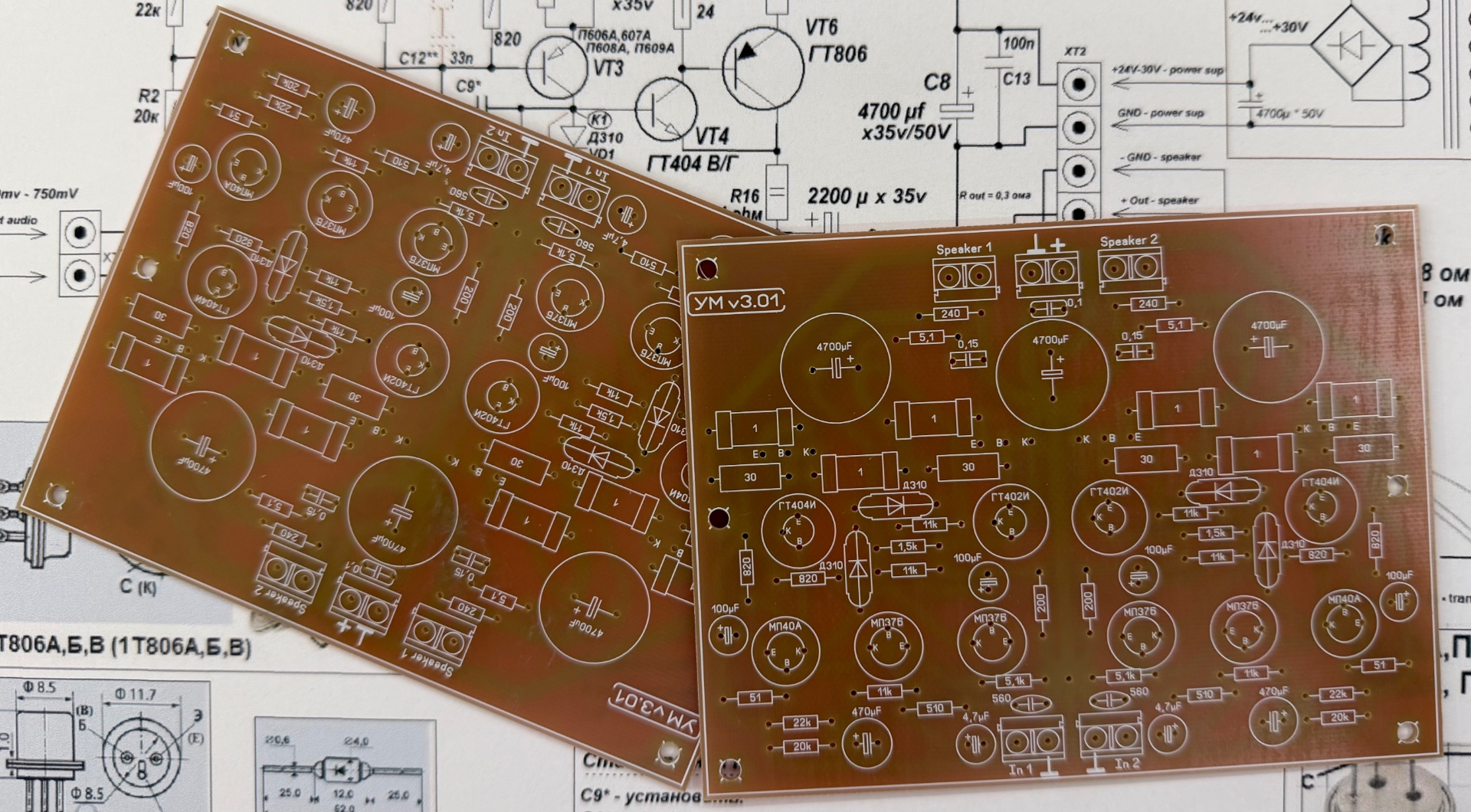

А вот такие платы получились для самого усилителя
Платы заказывал ребятам в Одессе
Ну и потихоньку начинается сборка сего чуда.
Вася-Пупкин
Почетный пользователь
Сообщения: 157
Стаж: 1 год 2 месяца
Репутация: 108
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

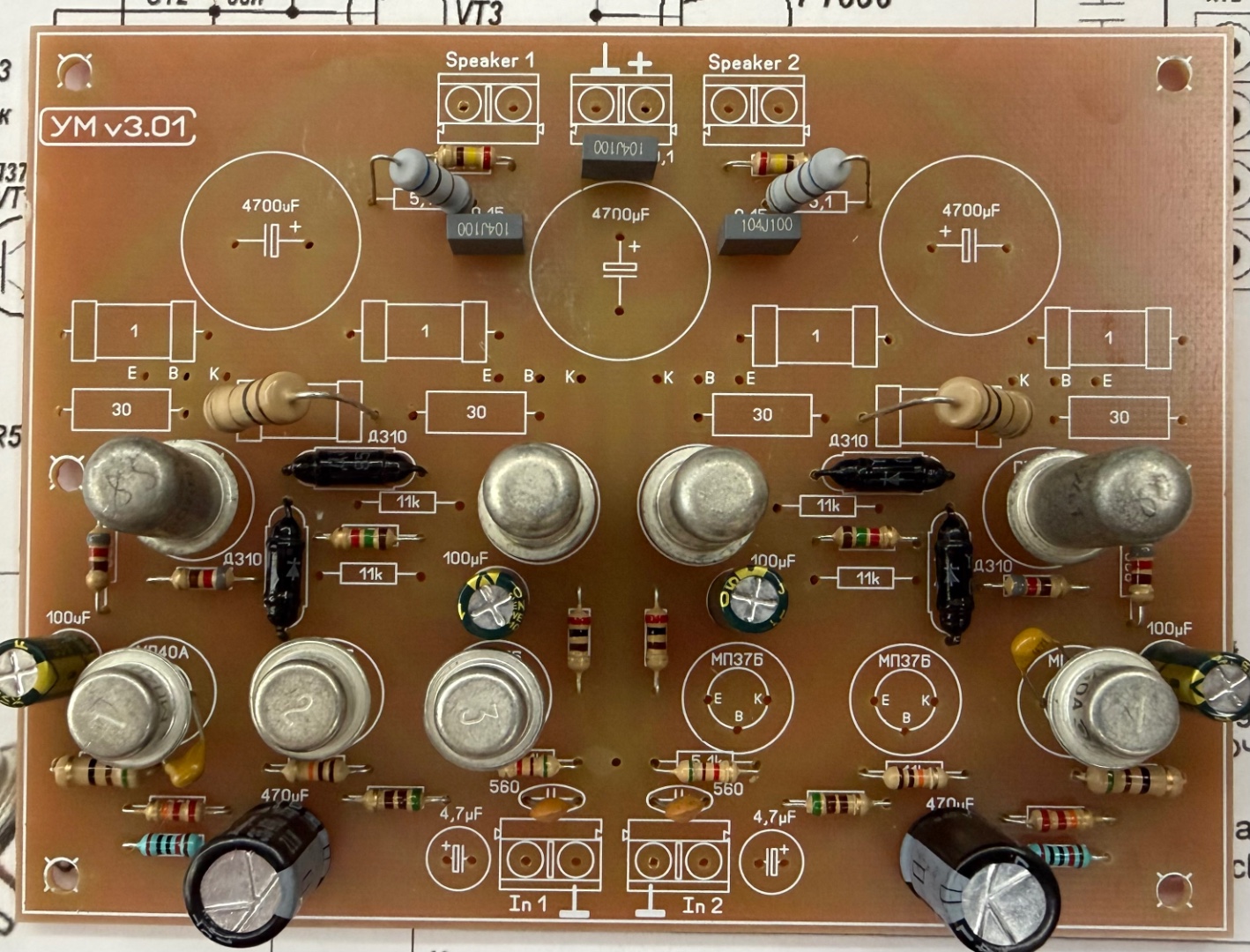

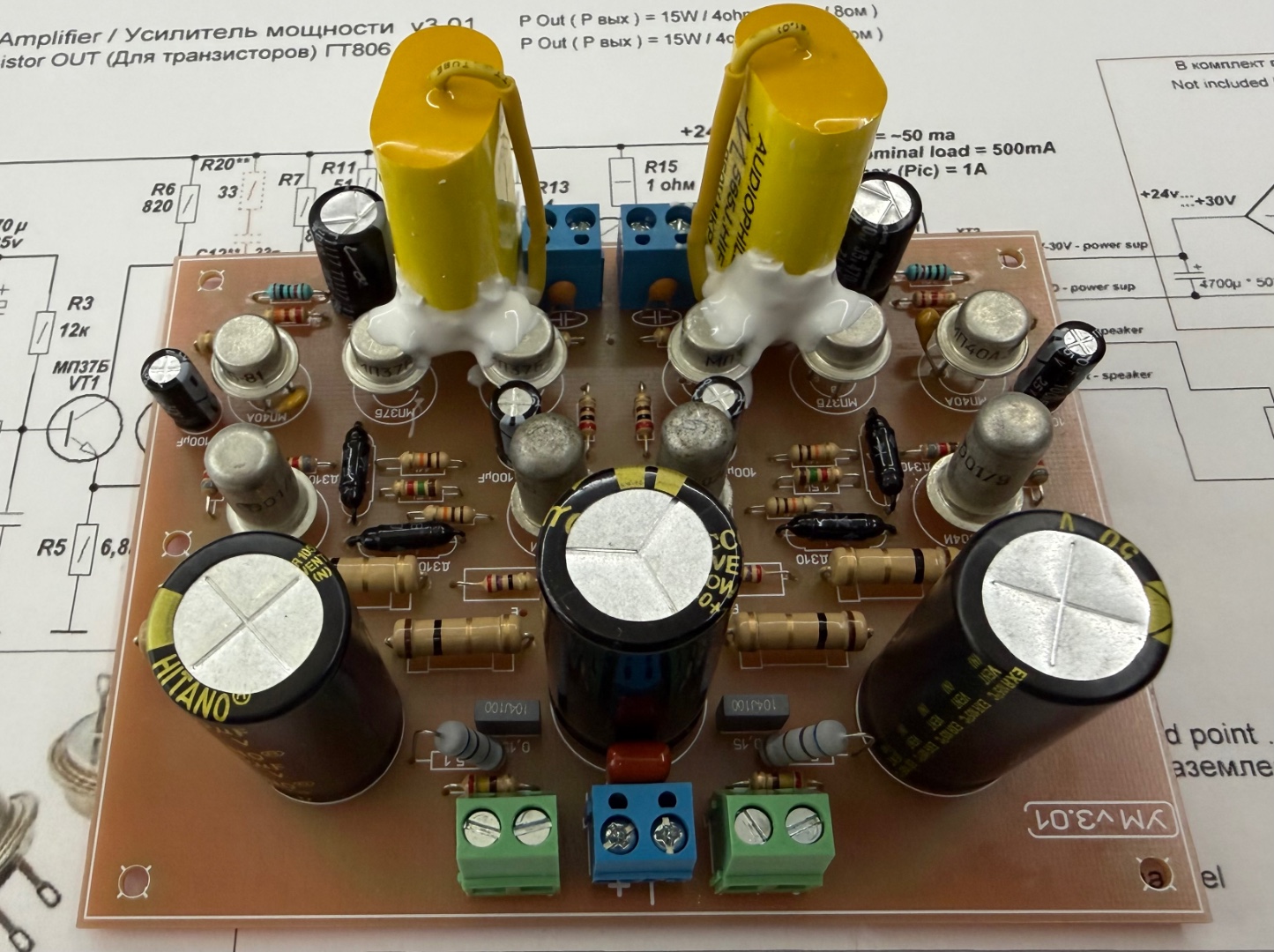

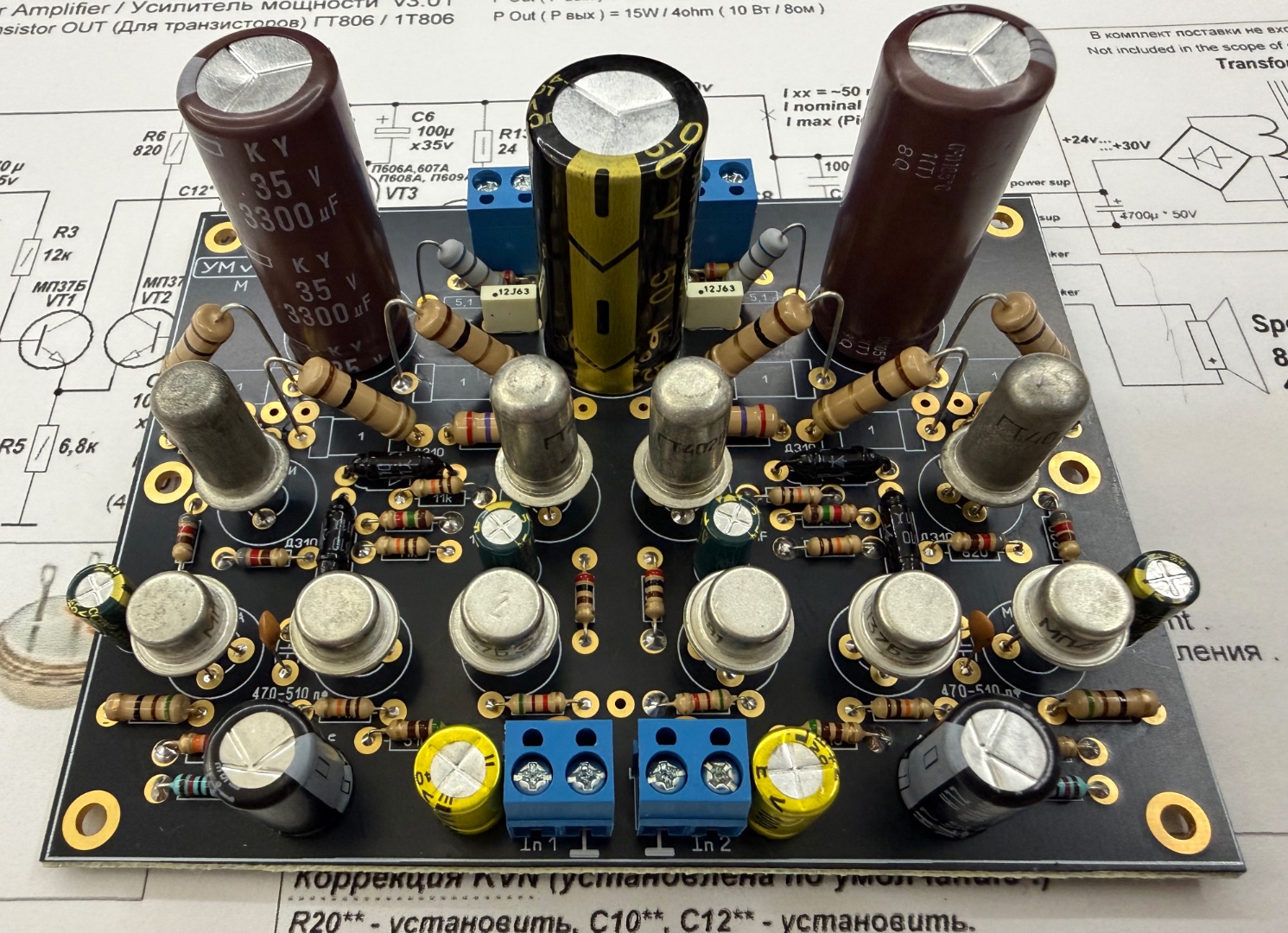

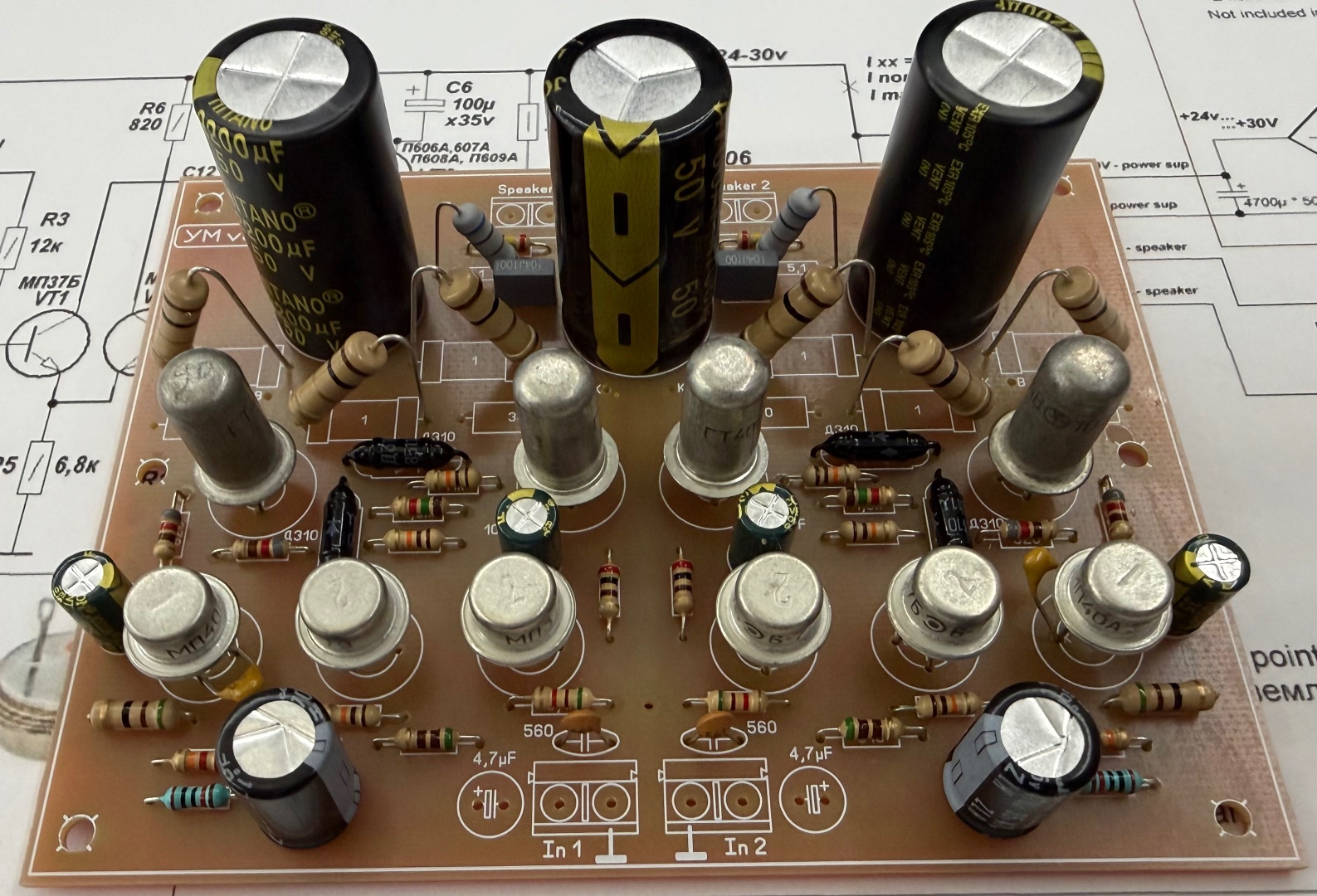

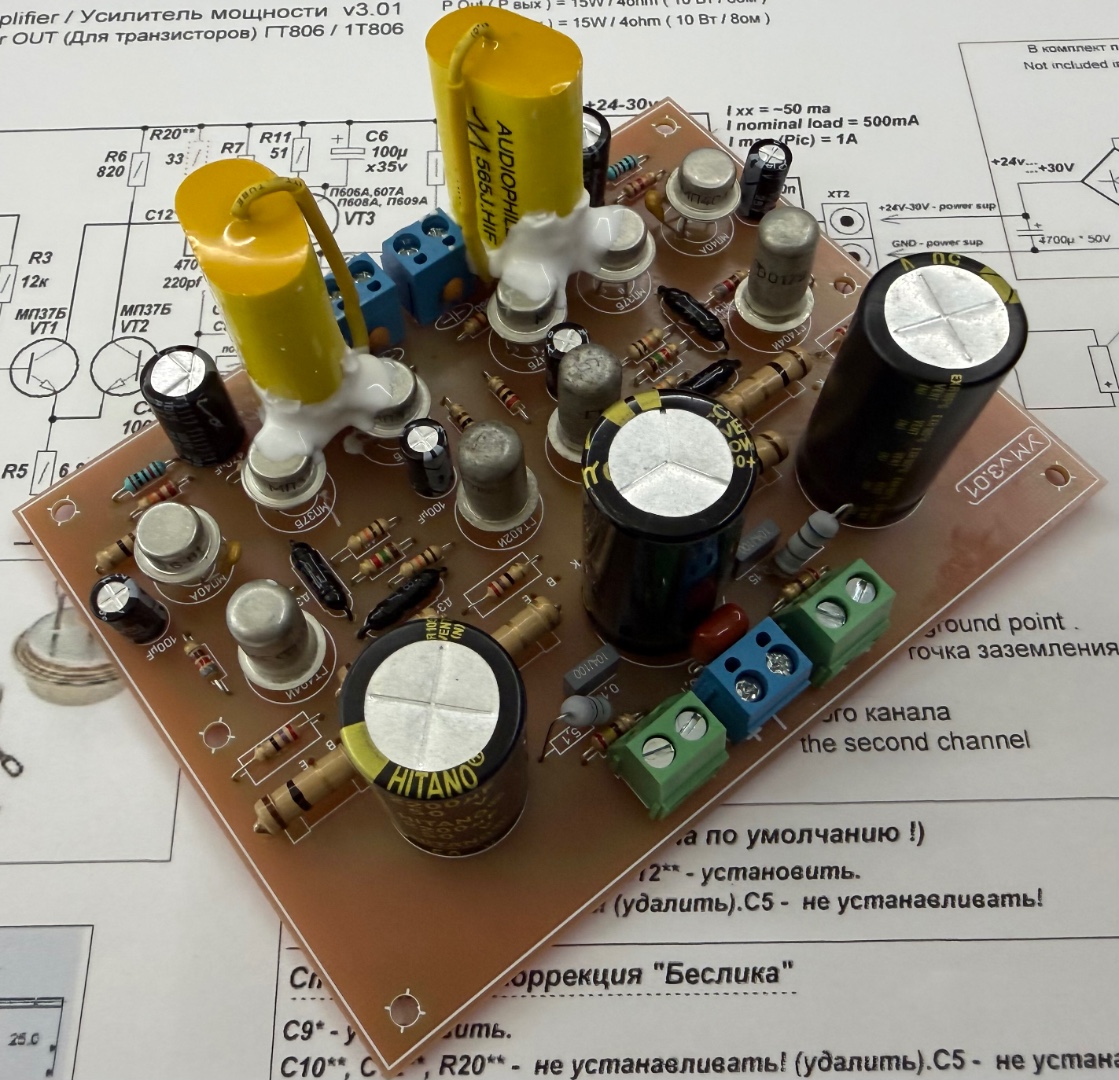

Это уже полностью собранная плата одного усилителя
Вася-Пупкин
Почетный пользователь
Сообщения: 157
Стаж: 1 год 2 месяца
Репутация: 108
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

Осталось дождаться корпус и оформить все как положено, так что продолжение следует..... ))
Аватара пользователя
Adam
Постоянный житель
Сообщения: 361
Стаж: 3 года 2 месяца
Репутация: 123
Откуда: Київ
Аудио система: Rega Planet 2000, ЦАП Shiit Modi 3, Lenco 75, Электроника-017, SE 300В, SE EL84(pent), Triangle Mizis 108

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Adam »

Вася-Пупкин писал(а): 12 окт 2025, 23:01 .. ГТ402 и ГТ404 было найти проще всего, один нюанс все же вылез, это наличие нужной буквы Г или В, не у всех они есть, а если и есть, то цены не сложат )
"Г" дійсно важко знайти. Але пишуть, що "В" робили із запасом, так що 40В повинні тримати. Краще, звичайно, перевірити. Є така метода по Акулінічеву, коли подають через резистор 1Мом 300В на транзистор, у якого база з'єднана з емітером. Мультиметр повинен показати на транзисторі максимальну робочу напругу.
Вася-Пупкин
Почетный пользователь
Сообщения: 157
Стаж: 1 год 2 месяца
Репутация: 108
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

Adam писал(а): Вчера, 13:58
"Г" дійсно важко знайти. Але пишуть, що "В" робили із запасом, так що 40В повинні тримати.
Если верить справочникам, то буква "В" должна так же как и "Г" , ну, а там же и "И"- держать 40 вольт, проверим, посмотрим ))
Ответить
