Доработка блютуз колонки Dreamwave tremor

[Andrew]

В первую очередь, привет всем форумчанам! с 2020 годом!!!

Ситуация следующая. Имеется портативная колонка Dreamwave tremor. Играет хорошо, мне все нравится. Емкость батареи на уровне, реально сутки бомбит на высокой громкости... По паспорту параметры таковы:
50W RMS/ Peak 400 Watts Premium Audiophile Performance Sound System
IPX5 Water/Dust/Sand/Snow Protection
Connect 2 Tremors Together At Once
Bluetooth CSR 4.0 + EDR, A2DP AVRCP, APTX
20,800mAh Rechargeable Battery (Power Bank)
Play time: Up to 20 Hours (8 Hours Max Volume, Full Bass Status)
Hands Free Calling and NFC Ready
USB 5V/1A Port for Charging Mobile Devices
Hi-Fi Sound and Anti-Distortion Circuity

Вскрытие показало, что в пауербэнк 8 элементов, все параллельно, 3,7В по 2600мА, итого 20800мА.

Учитывая специфику использования, хочется лицезреть степень заряда аккума. Найден на али и заказан вот такой элемент:

Индикатор емкости литиевой батареи 1S (3,7В)
upload image

Габариты корпуса колонки легко позволяют встроить индикатор.


Вопрос:

1) в какую цепь его встроить? У него нет кнопки вкл/выкл, Если на прямую к блоку аккум, то по идее, он всегда будет работать.
2) В цепь после кнопки "вкл питание на колонке", но, верно ли он будет показывать значение?

П.С. схемы нет. Никто колонку не разбирал детально.

[IT-Prof]

Привет! Можно ссылку на колонку и вашу плату ?

[Andrew]

https://club.dns-shop.ru/review/22812-O ... ve-Tremor/

Колонку надо разобрать, что бы сфотографировать. На выходных мб.

[Alex]

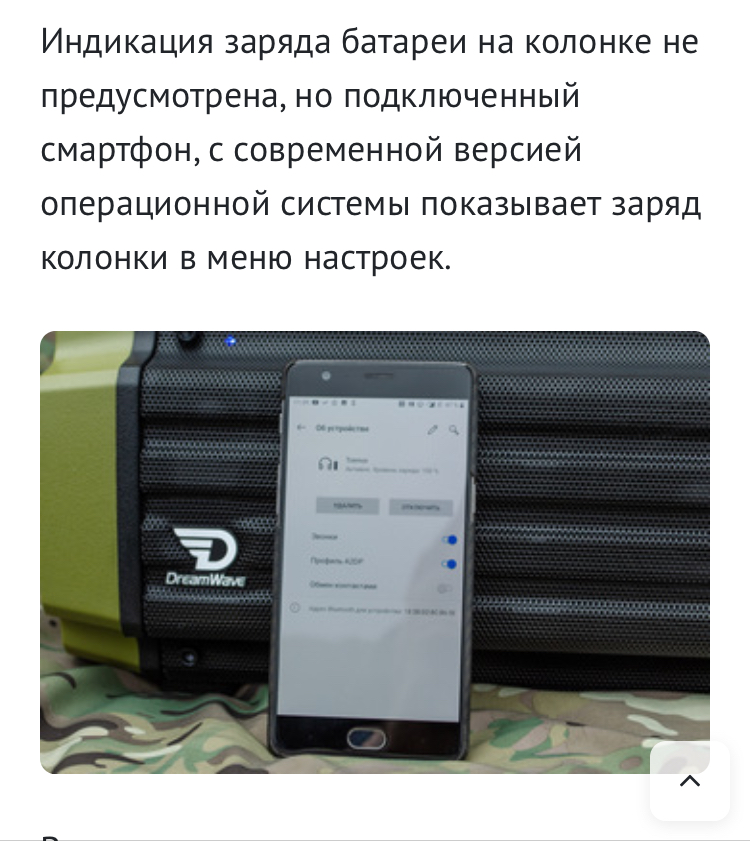

Хорошая колонка! Кстати есть индикация зарядки на смартфоне.


[Andrew]

Друзья, помогите разобраться...

В общем дело в следующем: приехал мой индикатор, на 3,7V (S1 маркировка, на 3,7В). Почему я выбрал такой, потому что, когда достал блок батарей из колонки, немного отколупав ПП синюю пленку(обертку), посчитал их количество, а именно: 8 шт 18650 2600mAh.

В спецификациях колонки написано: емкость батареи 20800 mAh. Получается, что имея 8 отдельных батареек, такую емкость обеспечит только параллельное соединение 8 шт, т.е. 2600 * 8 = 20 800 mAh. Отсюда и вывод - я думал, что весь блок дает 3,7 В (ну 4,2В при 100% заряде) и 20800 mAh емкости.

Теперь же, когда разобрал его, точнее снял пленку, увидел следующее:
















Получается, что BMS плата защиты на 4S (поиск по фото), а соединение последовательное между 2-мя 18650 элементами





При таком соединении сборки, какая общая емкость? 10 400 mAh?

П.С. мультиметра пока нету, еще едет с алиэкспресс. Напряжение измерить не могу на плате между B+ и B-, P+ и P-.



Если индикатор поставить на любую из батареек в блоке, показывает верно, 50% заряда 1-й единицы.





Играет данная сборка на максимальной громкости где то 8-9 часов.

Получается нет тут 20800 mah? Верно я мыслю?

[Canny]

Китайцы любую мощность преувеличивают:) ну и я бы замерял напряжение сколько питается плата.

[Andrew]

В общем, мои догадки подтвердились...

Напряжение блока (50% заряда) - 14,53 В.


А это значит, что имеем сборку 4S2P, иными словами 2 элемента 18650 по 3,7 В и 2600 mAh соединены параллельно, а между собой 4 по 2 - последовательно, поэтому в сумме и получаем 14,5 В. Таким образом, общая емкость равна 2600*2 = 5200mAh.

Уловка однако маркетологов.

[Alex]

От гады но самое приятное, что вы сами разобрались

[Andrew]

Спасибо!

Это я лишь с питанием разобрался!
И вообще, они хитро сделали, имею ввиду китайцы под видом "американцев". В инструкции 20 800 mAh, а на коробке, в скобках, правду написали, получается я сам виноват, что не внимательно на коробке смотрел.




Заказал 8 элементов 21700 формфактора 3,7 В по 5000 mAh. И плату защиты 4s2p, сделаю аналогичную сборку, но уже на 10 Aч настоящих!
и учитывая, что на 3,7 В индикатор мне не подходит, заказал вот такой, за 3 $





С усилителем 50 W и 4 динамиками (2 по 25 W 6 Oм - Фулл Рэнж и 2 твиттера) разборка еще впереди !!! Не без помощи форума естественно! ))

[Andrew]

Добрый день!


Вот наконец нашел время разобрать устройство, чтобы посмотреть на чем все строится...
































Как видно, твиттеры по 15 Вт на 6 Ом, Фул рэндж спикеры по 25 Вт на 6 Ом.

Плата усилителя (красная) на чем построена я так и не понял...

[Andrew]

Микросхема TAS 5711 58W G4

[Alex]

Это 20 Ваттный усилитеть D класса

[Andrew]

Спасибо, а что 58 W в маркировке микросхемы обозначает?

TAS5711 если гуглить, есть и 21W, и 58 W и 72W после аббревиатуры...

И как тогда объяснить номинал динамиков? 15 W твит и 25 W фул. рэндж


В общем при 6 Ом наверное примерно и будет 25 Вт. Коль уж по даташиту 20 Вт на канал при 4 Ом

[Alex]

В принципе не плохо, как для китайца.

[Andrew]

Доброго времени суток!

Спаял DIY набор UV индикатор уровня сигнала с али

вот такой




Для подключения вывел из USB разъема колонки 5 В, подключил L+ и R+ и Ground к плате кроссовера и оказалось, что сигнал на эту VHM-902 плату нужно подавать не усиленный, а линейный. Потому как при подключении, к примеру, телефона к колонке через TRRS 3,5 шнурок и через разветвитель, подавая такой же сигнал на собранную VHM-902 - все работает, индикатор отбивает такт корректно. А как только активирую вход в колонку через блютуз, то, соответственно, сигнал с 3,5 джэка пропадает (либо блютуз работает либо джек) и индикация пропадает.

Поэтому вопрос, возможно кто либо в курсе, где на этой плате вывести R+ L+ и G не усиленные?

[Alex]

Перед входом в усилитель D

[Andrew]

Изучил даташит, но не получается разобраться, какие ноги на микросхеме именно за подачу сигнала отвечают...


Разобрался лишь в одном, что некий цифровой ввод I2S.


http://www.ti.com/lit/ds/symlink/tas5711.pdf

[IT-Prof]

Судя по микросхеме я там не вижу аналового входа, наверно не получится индикатор подключить простым способом.

[IT-Prof]

Или как вариант снимать сигнал с выхода на динамики.

[Andrew]

Спасибо!

[Dinskoy]

Заказал 8 элементов 21700 формфактора 3,7 В по 5000 mAh. И плату защиты 4s2p, сделаю аналогичную сборку,

Приветствую, купил тоже такую колонку, и назрело несколько вопросов, как и куда засунули немного большим размером аккумуляторы?

[lgedmitry]

подавайте усиленный. Через делители и отсечку постоянки. С и2с у вас наверное не получится. Там можно, конечно, попробовать, но надо минимум STM32, мне думается. Ну или с помощью 74hc595 и атмеги тоже можно. А потом это всё шимить и подавать на ваш индикатор... Хотя, тогда уж проще и индикатор свой смастерить

[lgedmitry]

хотя, если хорошо подумать - задача получения индикатора уровня из i2s - это самая тема для небольшой ПЛИСки

[Dinskoy]

Заказал 8 элементов 21700 формфактора 3,7 В по 5000 mAh. И плату защиты 4s2p, сделаю аналогичную сборку,

Приветствую, купил тоже такую колонку, и назрело несколько вопросов, как и куда засунули немного большим размером аккумуляторы?

Вопрос отпал, перемерял в колонке посадочное место для аккумуляторов, 21700 влезут...
