Iraudamp7 или TPA3255?

[lgedmitry]

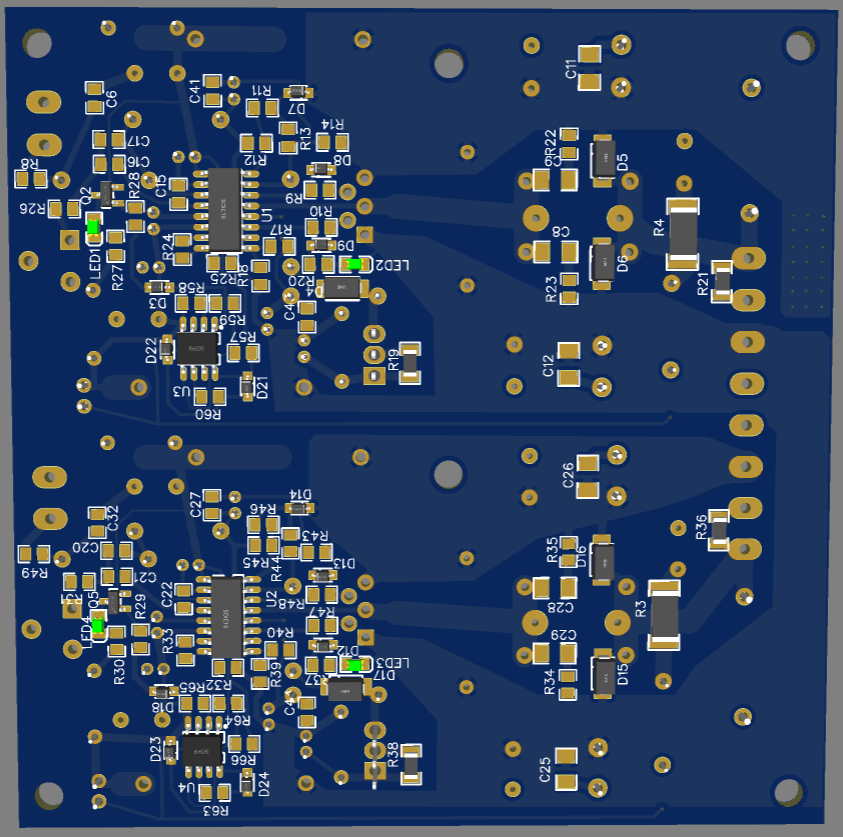

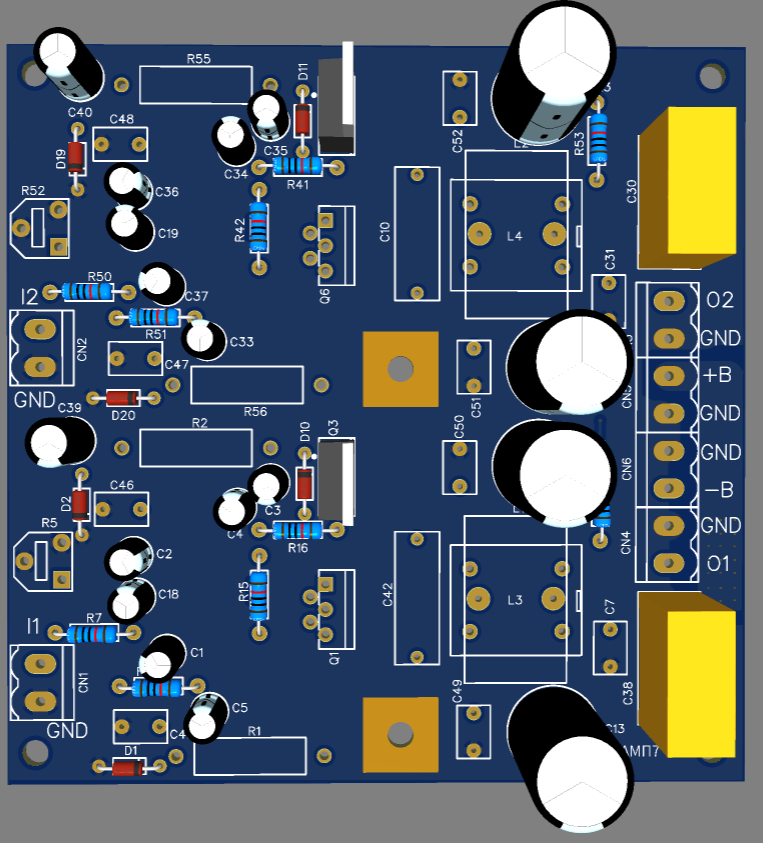

Развёл платку под IRAUDAMP7. С широкими полигонами на питание. Почти весь верх - земля. Транзисторный контроль постоянки на выходе заменил на компаратор. Думаю: заказать её, или лучше развести под TPA3255?

[Canny]

Было бы интересно собрать оба варианта и сравнить, если есть такая возможность

[lgedmitry]

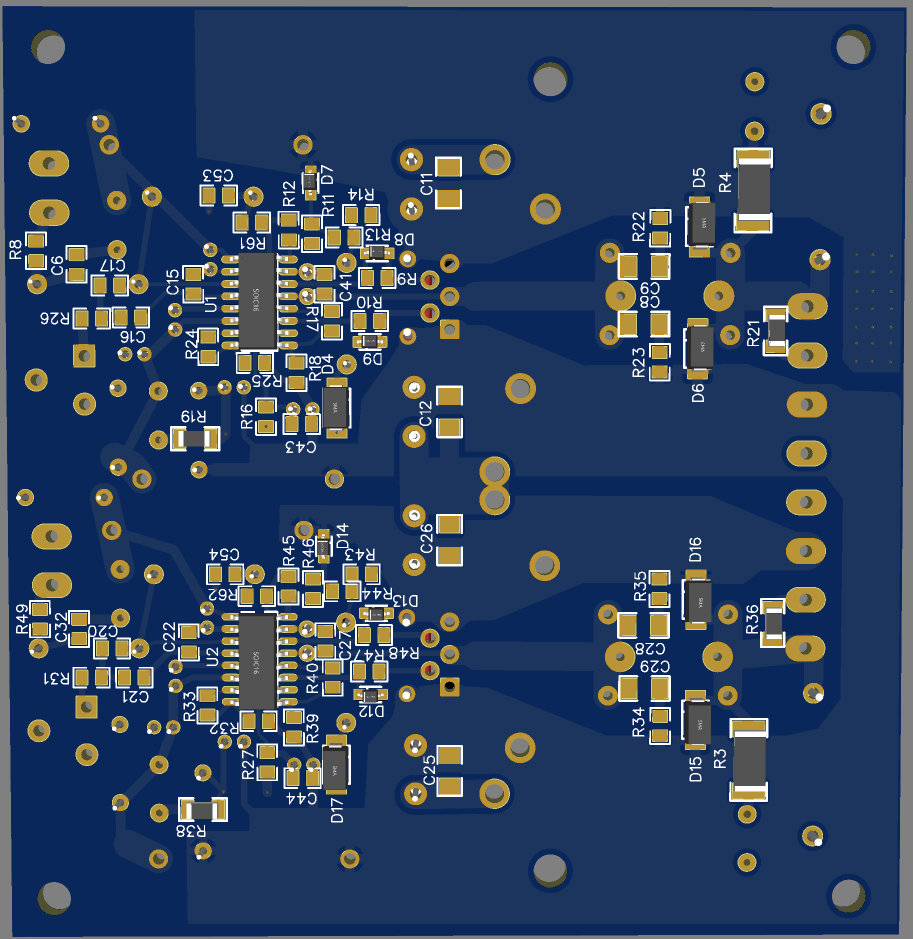

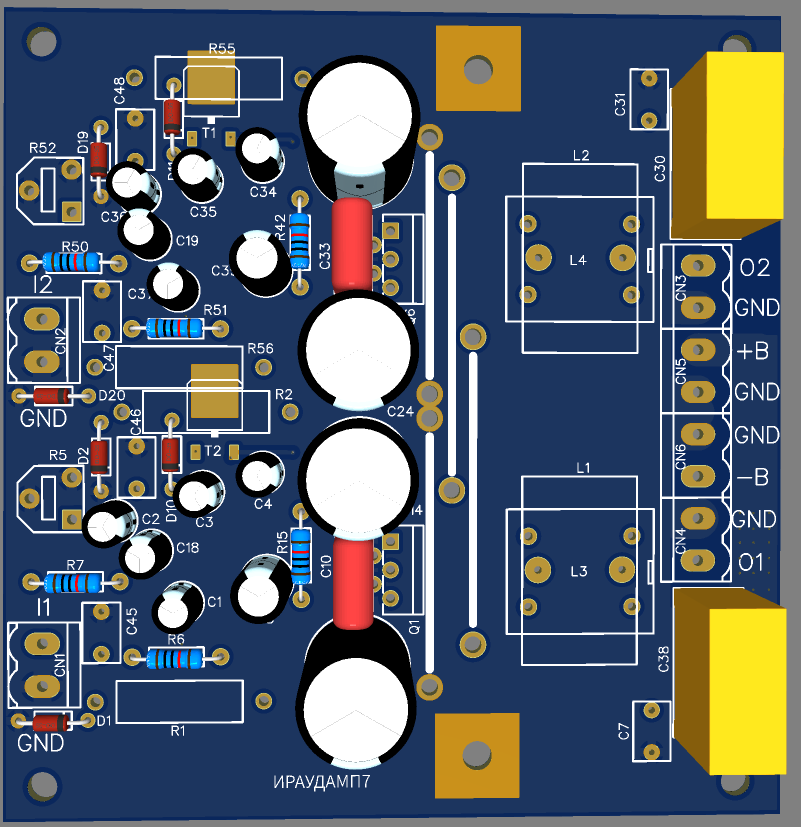

подмандил платку. Убрал всё лишнее. Защита, думаю, и на дополнительной плате посидит. А тут надо чтоб детали пооптимальнее стояли. На всякий случай сделал места для толстенных перемычек, чтоб питание усилить.
Может покритикуете, пока не заказал))



iraudamp7.pdf

(169.62 КБ) 353 скачивания

[Lektor]

Мне TPA3255 не нравится высокой мощностью. Куда девать 300Вт?
Мой усилитель на 3250 и то это 160Вт!
Сами чипы очень хорошо звучат.
Но там есть нюансы по комплектухе. Мне меняли конденсаторы по входу. Нужно ставить с очень низким импедансом. Иначе идет бросок постоянки на выходе пока они заряжаются.

[lgedmitry]

Потратил сегодня несколько часов на читку веги по тра3255. Там, кстати, один знаток торит всё за 3245- типо в ней транзисторы выходные мельче - лучше работать должно.
Увидел и две схемки интересные. Одну технократскую, с pffb, как её техасцы называют. А другую - ламповую. Не то чтобы на лампах, а то что с коротким трактом без оу. Напрямую цап на рсм5242 подключен к мощнику. Похоже тут только она и встанет. Ибо умеет выдавать аж 2.1 Вольта рмс. Обычно цапы разве что столько амплитудного выдать могут. Но столько амплитудного для раскачки 3251 мало будет.

[angerfist555]

Приветствую! Есть сайт https://www.3e-audio.com/ может кто-то слышал? Там, как многие пишут, годно собирают усилки на ТРА325х.
Здесь https://www.aliexpress.com/item/10000090083368.html я заказал плату на чипе ТРА3255 от тех же 3e-audio. Подвигло на сие действо то что немало совершено заказов и одни положительные отзывы от самых разных покупателей. Также есть и готовый усилитель на ТРА3250 тут https://www.aliexpress.com/item/10000090424182.html. Народ, что скажете по поводу этих сборок? Хотелось бы услышать мнения аудиофилов или тех кто шарит в электросхемах т.к. сам я далёкий от этого человек)

[Serg_dy]

Может покритикуете, пока не заказал

Не жалейте "жира" на дорожках, особенно в силовой части, все это гарантия непонятных ситуаций со звуком при эксплуатации усилителя. Например, дорожку соединяющую среднюю точку выходных транзисторов и дросселя можно было максимально увеличить - там будут большие импульсные токи. Залейте медью полностью то пространство оставив только зазор в 1-2 мм с шиной питания. И так же добавьте максимально ширины дорожек всей силовой части, заливайте, уменьшайте паразитные сопротивления и паразитные индуктивности.

[lgedmitry]

Спасибо, учту. У меня много заделов. Но пока ничего не заказываю. Хочу сперва дождаться настоящих сердечников, мотнуть взрослые дроссели. Послушать, что да как - а там и решу: что продолжить, а что тормознуть

[Serg_dy]

Смотрите - любая импульсная техника, как и этот усилитель класса D, работая в ключевом режиме создает в схеме массу мелких паразитных колебательных контуров, так называемый "звон", (ведь любой проводник обладает, как вызнаете, каким-то сопротивлением/индуктивностью/емкостью) и эти паразитные контура при определенных условиях могут влиять на полезный сигнал. Именно поэтому в таких схемах критически важно иметь максимально большой земляной полигон (идеально многослойная плата с одним слоем чисто под землю и одним слоем под питание) и все соединения между деталями должны быть выполнены кратчайшим по возможности путем максимально широкими дорожками. Фактически требования здесь такие же как к радиопередающей технике.

[Serg_dy]

Вспомнил еще одну фишку которая может вам пригодиться - в брендовых ШИМ-овских БП для уменьшения паразитного звона в цепях коммутирующих полевиков часто используют ферритовые бусины. Одевают ферритовые цилиндрики прямо на ноги транзисторов, а также ставят в разрыв дорожек виток провода через бусину в местах схемы где есть резкие переключения тока, в том числе и на выпрямительных диодах. Я тоже пользовался таким приемом в импульсных БП которые приходилось разрабатывать.
Можете поэкспериментировать так и со схемой вашего усилителя. Раз вы обладаете недюжинным слухом то думаю вы сможете уловить разницу с бусинами и без.

[lgedmitry]

https://www.electronicsweekly.com/news/ ... n-2019-05/
Нечаянно наткнулся на интересную вроде б тему. Инфинеон предлагает многоуровневый выход класса Д с летающими конденсаторами. Но что-то радиолюбительского ажиотажа на эту тему совсем не наблюдается
