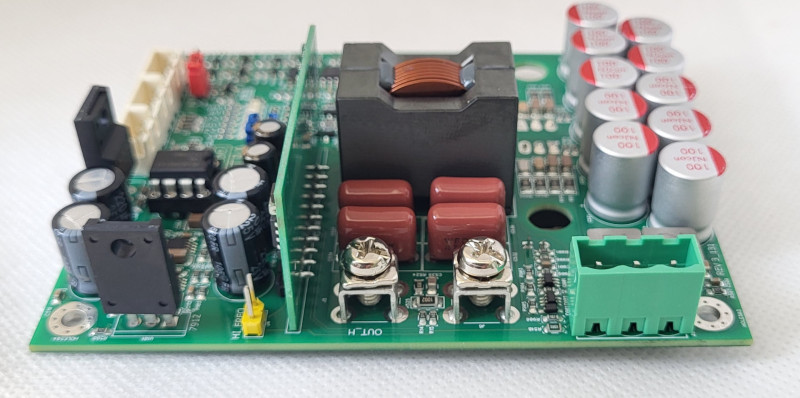

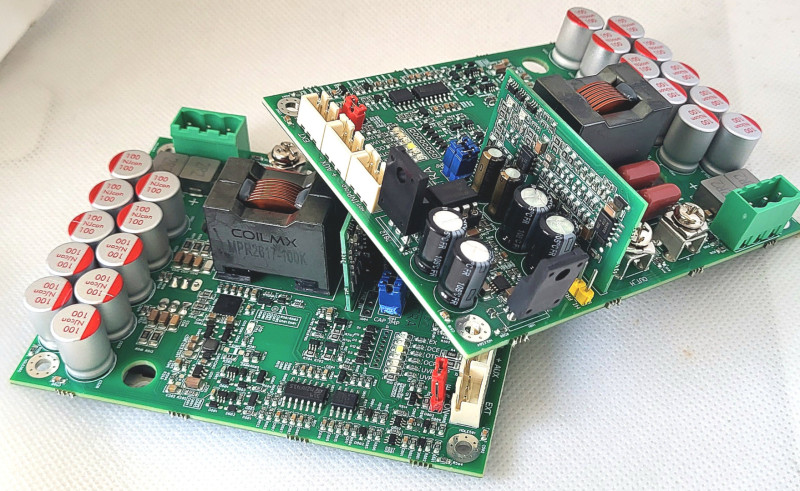

Усилитель звука D класса Clone purifi Hb 3.064 ULTRA

[Sous]

Спасибо. Вышло технологично и симпатично.

[makstex]

Как то давно варианты с Ультрой не собирались. Но мы это исправим, долго лежали платы и ждали своего звёздного часа ( корпуса ), клиент уже устал то же ждать. А в последний момент клиент решил по богатому собирать двойное моно. БП стоят один над одним бутербродом ))
Юре как всегда спасибо!!!

Отлично выглядит. Я бы ещё заморочился через XLR (сейчас ЦАПы по дефолту умеют), точнее я уже так заморочился, но тут тогда ещё и регуляторы громкости *2.
А так да, дорого, богато и вполне себе фабрично.

[Magnus]

Здравствуйте, а есть ли у кого мультитон тест данного усилителя? 3.064 , 3.065

[Magnus]

одного блока питания 900W избыточно, а вы два поставили. Для чего?

[Вася-Пупкин]

Отлично выглядит. Я бы ещё заморочился через XLR (сейчас ЦАПы по дефолту умеют), точнее я уже так заморочился, но тут тогда ещё и регуляторы громкости *2.
А так да, дорого, богато и вполне себе фабрично.

Никитина умеет работать с XLR, думаю следующий вариант соберу себе любимому с XLR, у меня Эверсоло так же умеет и по балансному и по обычному.

[Вася-Пупкин]

одного блока питания 900W избыточно, а вы два поставили. Для чего?

Один и планировался на 900 ватт на два модуля, но как уже писал выше клиент захотел "дорого-богато", а клиент всегда прав ))
Ах да, вы ещё не обратили внимание что доп фильтры стоя версии на два модуля ( включены в параллель ), там по большому можно четыре модуля усилителей питать, в последний момент когда началась сборка клиент вообще хотел мост )) Но это ещё в переди , месяц и появится тут ещё два варианта ультра в мостовом включении и на стареньких модулях.

[Kashtan]

Хочу попробовать замену операционника

Не тратьте своё время, я поставил более дорогой опер и ожидал чуда из чудес, верите, но его почему-то не случилось, усилок играл ровно так же как и с теми что устанавливает Юрий хоть это - LM4562, Opa1612, Lme49720.
Я просил послушать одни и те же композиции сына и жену и в один голос они сказали то же что и я про себя, разницы в звуке нет или же мы её не слышим.

А какие у вас остальные компоненты тракта? Вы muse не пробовали?

[Вася-Пупкин]

Вы muse не пробовали?

Нет не пробовал, порывался, но меня отговорили, так что тратить деньги ещё на версии muses 8820, 8920 & 02 и дт и тп желание пропало ))

[Вася-Пупкин]

Были сегодня у ребят в DasHaus, хотелось что бы они послушали как звучит версия 3.065 Ультра и сказали своё мнение, ничего плохого в адрес усилителя не было сказано, дабы не зазвездиться и не поймать звёздную болезнь никто сильно не превозносил, сказали своё мнение как есть и что бас слегка раздут по их мнению, хотелось бы немного выразить середину, ну и договорились как будут у меня разные версии готовы приехать отслушать все более детально. Я посещением DasHaus доволен, ребятам огромное спасибо за уделённое время. Ну и конечно Юре отдельное спасибо ещё раз.

[Вася-Пупкин]

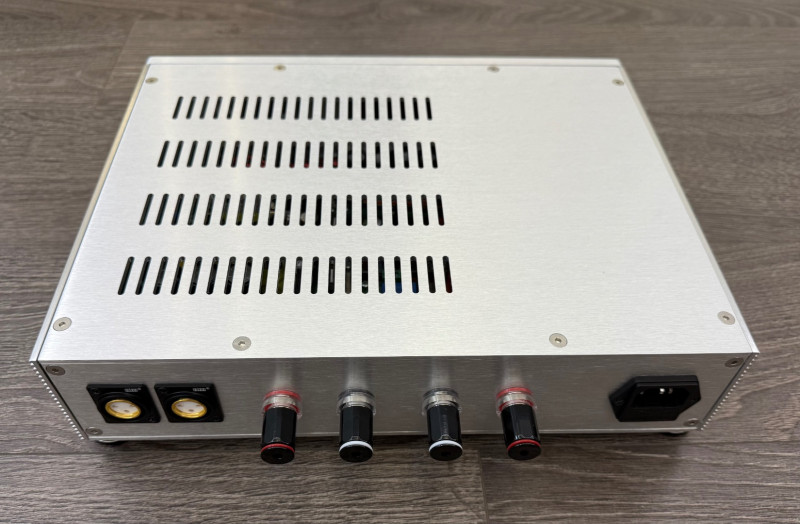

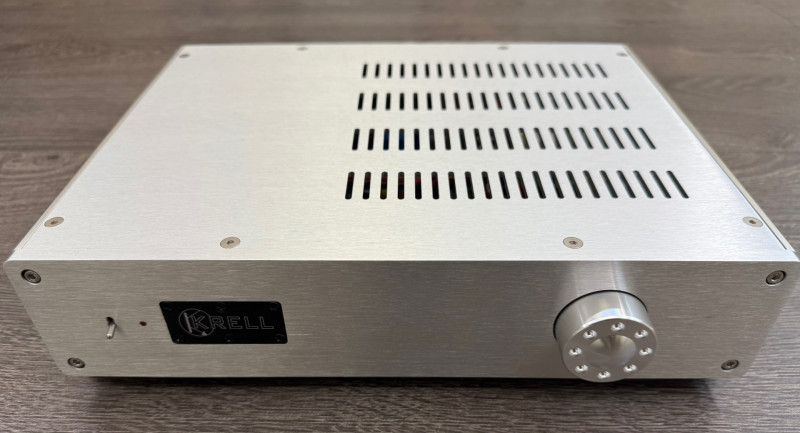

Всем доброй ночи! Дабы тема не скучала чуток освежим её версией - Ультра 3.061.
Немного не закончен усилитель, нужно поставить мелкий переключатель на коммутацию входов и пару светодиодов ну и можно слушать и сравнивать как данная версия поёт по сравнению с 3.065

[Вася-Пупкин]

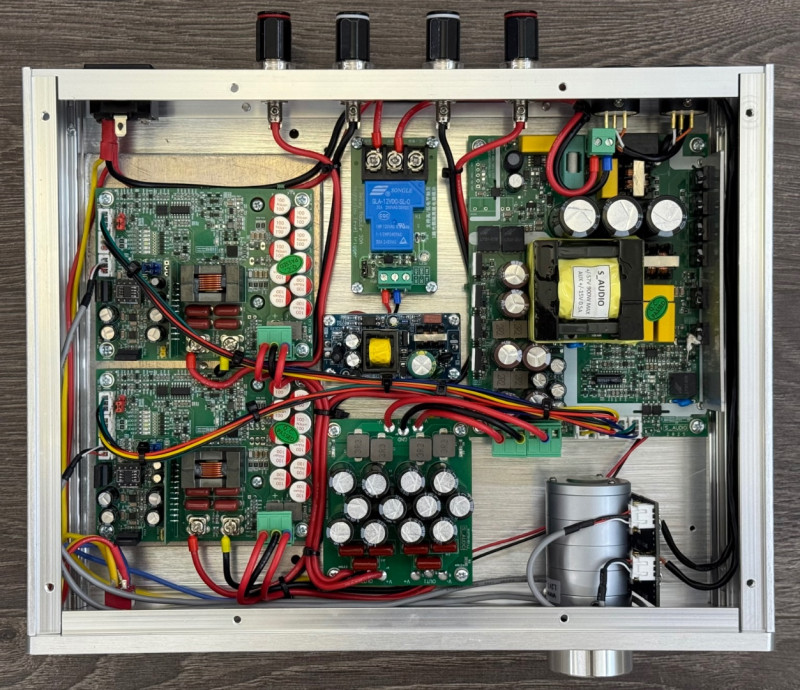

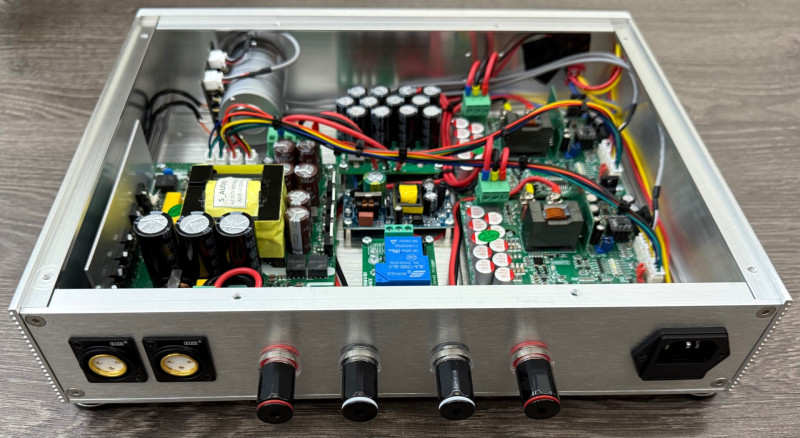

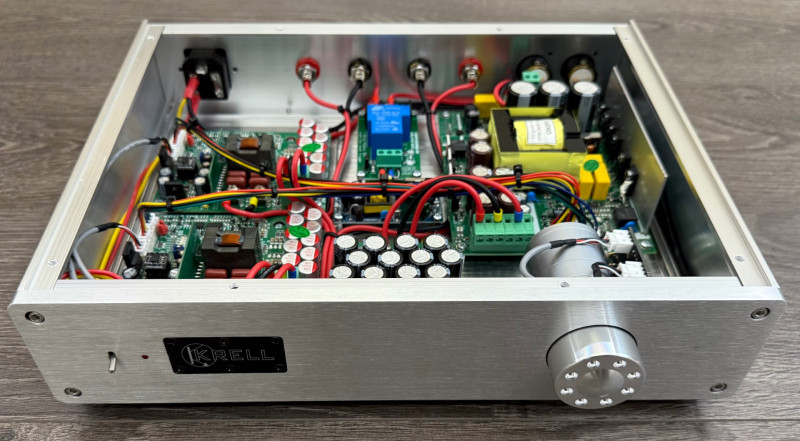

Как то так получилось внутри.

[Dronov]

Хорошо получилось! А какой регулятор громкости используете?

[Вася-Пупкин]

Хорошо получилось! А какой регулятор громкости используете?

Спасибо!
Всегда одни и те же из поднебесной - EIZZ
При балансом входе такие же но на четыре группы.

[Вася-Пупкин]

Ну и главный эксперт оценивает качество звука и нюансы сборки))
Закрыл крышку с уверенностью 100% что все работает как и всегда, но не тут то было, включаю и получаю громкость не более пол ватта, "звонок", Юре, так как думал что накосячил может с подключением коннекторов дежурного режима или может мьют нужно подавать, эксперт сказал : "все бомба, все должно работать!"
Ну и как всегда спешка и подключил землю на коммутационном переключателе неправильно, переключил и все поёт как и должно было!

Следующий усилок это мостовое включение - 3.065 плат последней ревизии )) ну почти последней, последняя будет в золоте ))

[Audiofil]

А что у вас за колонки? Они могут раскрыть усилитель?

[drmodd]

При балансом входе такие же но на четыре группы.

Можно же и на 2 сделать?

[Вася-Пупкин]

А что у вас за колонки? Они могут раскрыть усилитель?

Это сосед прикупил по случаю на эбее, это самоделка, приносил мне послушать их, так как с ламповичком его китайским они не поют, они упругие довольно, чувство 83 это если судить по той инфе что я нашёл на динамики.
Они могут сгореть от данного усилка )) Играют они довольно ровно, верх довольно прозрачный и цыкающий, как по мне явная нехватка низов. Но как вариант прикомповой очень даже.

Можно же и на 2 сделать?

На двух резисторах или я что-то не понял .

[drmodd]

На сдвоенном, как ты в стерео используешь.

[srodin]

Добрый день. Еще одна сборка на платах Юрия 3.065.

[srodin]

download/file.php?mode=view&id=11953

[lgedmitry]

для пущего перфекционизму надо было Никитина на две платы раскидать.

[Вася-Пупкин]

Всем доброго ! Не ну я так не играю))) Только я начухался фото выложить, а тут уже новая сборка присутствует.

Как и обещал усилок на модулях Ультра 3.065 в мостовом включении, не спрашивайте зачем, таков заказ.

Вот в таком корпусе будет этот чудо усилитель с регулятором Никитина.

[Вася-Пупкин]

Осталось установить Никитинский регулятор приклеить фотоприёмник и можно проверять как он будет петь в мостовом включении.
Как всегда все дорого богато с доп платами фильтров. Два БП установлены на дистанционных стойках один над другим.

[Kashtan]

Я сравнивал в лоб, переключая колонки на ходу, 2.061 и Adcom gfa 555. Разница на уровне вроде тут чуть получше, или показалось. 2.061 оставил, адком продал, он больше и тяжелее
Сейчас ещё Техникс А100 есть, вот тот по верхам получше играет, прозрачнее. Тут уже слышно было разницу заметно. Но он и стоит раз в пять-семь больше, и весит 36 кг

Редкий случай когда Соуса в чём-то кто-то переиграл, хотя шим усилители имеют самое слабое место ВЧ как раз, я так понимаю 2.061 был сток, без доработок? А была ещё какая-то разница в звуке кроме ВЧ между ними?

[Sous]

Черновик документа на версию 3_13х

HB 3_1x ULTRA.docx

(1.3 МБ) 251 скачивание

[Sous]

ссылка на документ, который буде обновляться
https://docs.google.com/document/d/1bhG ... ue&sd=true

[Вася-Пупкин]

Такс, разбавим тему картинками, а то давно никто ничего не собирал )))
Сейчас в наличии три версии усилителей на руках, две Ультры с разными драйверными мелкосхемами и разными операционниками на входе, ну и одна из них с XLR входами, а вторая с обычными RCA, а так же версия 2_062, хочу все три повезти к ребятам что бы послушали и сказали что по этому поводу думают.

[Вася-Пупкин]

Ещё парочка фоток

[makstex]

А, что за платка на регуле?

[Вася-Пупкин]

А, что за платка на регуле?

Это правильная версия плат для подключения входов усилителей от Юрия к коннекторам RCA, платы можно приобрести все так же у Юрия,а вот для балансного они не сильно подходят, но паяльник, скальпель и все )))
