Усилитель А класса JLH2003 c импульсным блоком питания

[srodin]

Я китайского не нашел на такое напряжение и мощность, минимум 24 Вольта, но если блок сильно фонит, то может по воздуху пролазить в усилитель и тогда фильтр не поможет.

Я спрашивал у продавца https://aliexpress.ru/order-list/517671 ... me=archive может ли он сделать +-18В. Он подтвердил, сказал, что получится 250-300Вт. Как думаете с таким будет хорошо?

[Alex]

Эта ссылка только для вашей учетной записи, поэтому ее видно только вам.

[srodin]

Прошу прощения, не заметил. Вот правильная ссылка - https://aliexpress.ru/item/32948381172. ... 1920101434

[Alex]

Я использовал такие блоки, работали хорошо, говорят, что сейчас стали хуже, вобщем как повезет.

[sub]

Прошу прощения, не заметил. Вот правильная ссылка - https://aliexpress.ru/item/32948381172. ... 1920101434

Я дважды такие покупал с интервалом 5-6 месяцев
На обоих под нагрузкой проседало напряжение
Проблема в отзывах на товар так же кем то описывалась

Блоки сами по себе наверное неплохие но вот два заказа и два брака настораживают

[sub]

Приехали блоки питания производства Юрия. Я попросил сделать на выходе 19 Вольт.
Блоки на вид очень качественно сделаны, они без стабилизации.

Прошу прощения за глупый вопрос
Но
Если блоки без стабилизации
Получается что при изменении силы тока меняется выходное напряжение?

То есть при нагреве транзисторов меняется сила тока и соотвественно напряжения питания?
Или я неправильно понимаю ?

Буду искренне благодарен за разъяснение

[Alex]

Если на входе 230 то на выходе 18В, напряжение не меняется от нагрева транзисторов.

[uriy]

Получается что при изменении силы тока меняется выходное напряжение?

Да, именно так.

То есть при нагреве транзисторов меняется сила тока и соотвественно напряжения питания?
Или я неправильно понимаю ?

Всё правильно вы понимаете.

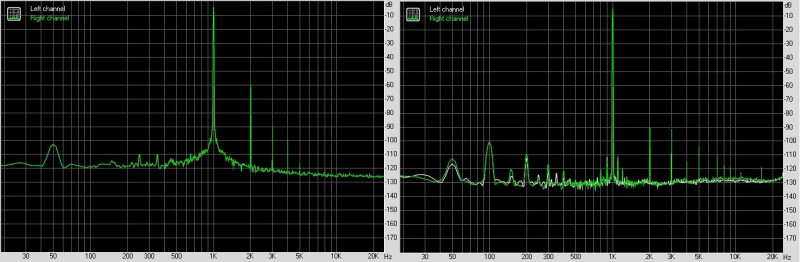

Вес вопрос лишь в том, а на сколько проседает напряжение т.е. какое выходное сопротивление не стабилизированного источника питания по постоянному току. Но это всё весьма поверхностно, просадка напряжения при постоянном токе не особо информативна в плане усилителей низкой частоты. Если вести речь за импульсные источники питания то у них относительно трансформаторных блоков питания более низкое выходное сопротивление по постоянному току. На практике на передний пан выходит не внутреннее сопротивление по постоянному току, а уровень пульсации напряжения после выпрямителя т.е. 100Гц пульсация которая на прямую зависит от величины ёмкости конденсаторов в БП. Собственно если есть задача подучить одинаковые 100Гц пульсации в трансформаторном и в импульсном БП, то для трансформаторного БП нужна более высокая ёмкость после выпрямителя чем в импульсном, связано это с тем, что в импульсных БП выпрямитель и ёмкость стоят по высокой и по низкой стороне БП, а в трансформаторном только по низкой стороне, и если посмотреть на формулу величины энергии накапливаемой конденсатором E=U*U*C/2 то видно что накопление энергии в конденсаторе увеличиваться по квадратичному закону при увеличении напряжения, т.е. повысив напряжение в два раза ёмкость нужно уменьшить в четыре раза что бы получить одинаковый уровень накопленной энергии в нём. По этому по сути в импульсном БП стоит меньше ёмкость но при этом пульсации маленькие. Если ввести стабилизацию в ИБП то пульсации на порядки можно уменьшить, но в данном случае стабилизация может больше навредить чем помочь т.к. она может перекашивать напряжения на полюсах питания при работе на Д класс.

[Alex]

Блок питания 600 Вт на канал, с огромным запасом, ни че там не проседает если входное напряжение стабильное.

[Justas*]

Так это же класс А, средний потребляемый ток постоянный.
После прогрева радиатора, ток стабилизируется. В 1969 в отличие от 2003, есть небольшие флуктуации которыми можно пренебречь.

[uriy]

Может я вопрос не правильно понимаю. Но в целом касательно только блоков питания то главное отличие не стабилизированных БП от стабилизированных, это куда большая зависимость выходного напряжения от тока нагрузки. А уж постоянен тот ток, или переменен, это уже зависит от нагрузки БП.

[Justas*]

Вопрос

Если блоки без стабилизации
Получается что при изменении силы тока меняется выходное напряжение?
То есть при нагреве транзисторов меняется сила тока и соотвественно напряжения питания?

Ответ

класс А, средний потребляемый ток постоянный.
После прогрева радиатора, ток стабилизируется.

Естественно, во время нагрева ток растёт, напряжение нестабилизированного БП падает (насколько, зависит от нагрузочной способности БП).
18В*2А=36Вт, для 600 ваттного это мизер.
Радиаторы вышли на определённую температуру (40-60°, зависит от площади радиатора), дальше температура не меняется, как и ток.

[Alex]

Короче есть один недостаток, давно хотел написать. Когда слушаешь этот усилитель перед сном и затем выключаешь его и ложишься спать, его корпус начинает издавать треск при остывании. Раз в 5 минут что-то в корпусе трещит и мешает уснуть. Это продолжается минут 15.

Разный коэффициент температурного расширения у деталей конструкции.
Немного отпустить все винты (естественно кроме радиаторных) и должно быть норм.

Спасибо, немного отпустить винты действительно помогло а то реально ложусь спать, выключаю усилитель и он мне трещит еще минут 15 при охлаждении.

[DimEv]

насколько актуально выложить свою переделку, а точнее переход на импульсник в ламповом усилителе?

[Alex]

Создайте тему, актуально.

[Alex]

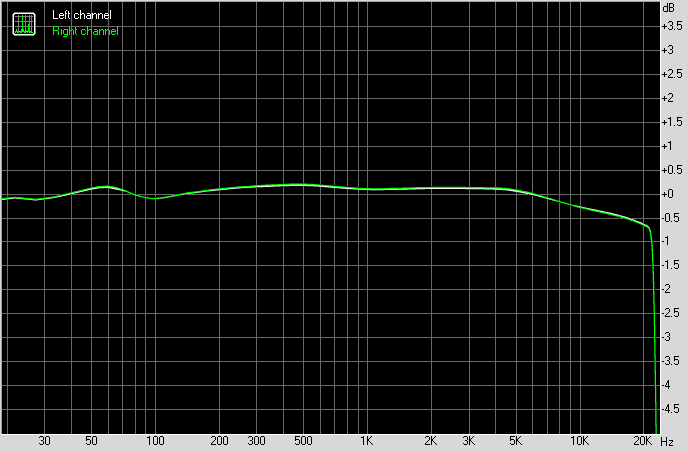

Для интереса сделал замер АЧХ с подключенными моими 8 Омными колонками.


Немного кривоватая, но вполне себе пойдет.

[uriy]

0дБ это какая мощность была?

[Alex]

5 Вт

[uriy]

Очень показательная АЧХ, на ней видно частоту резонанса НЧ звена и снижение входного сопротивления АС на ВЧ. Да уж, не думал не гадал что у этого А класса такое относительно высокое выходное сопротивление.

[Justas*]

Нормально всё у А-класса с выходным сопротивлением. По крайней мере, не хуже чем у популярной LM3886 (AB класс). А на ВЧ даже лучше китайчатины на TPA32**(D класс).
Я когда то сравнивал АЧХ на резистивной нагрузке и АС. Особой разницы не увидел.

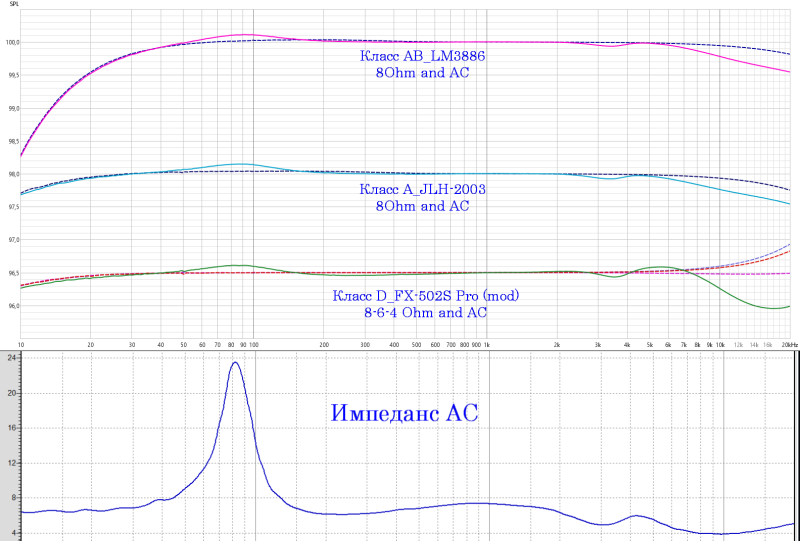

Сейчас решил проверить на более мелком масштабе (клетка 0,1дБ). АС – двухполоска ЗЯ.
Эти «блохи» в 0.2дБ на 20кГц, с лихвой перекрываются неравномерностью динамиков по звуковому давлению. У меня пищалка в трёхполоске, на 15кГц имеет горбец в 5дБ, который я после экспериментов давить не стал.

[Alex]

Не удивительно, что Худ многим нравится, хотя возраст схемы древний.

[Катя]

Смею предположить, что популярность Худа2003 в простой схемотехнике, которую можно повторить даже новичкам.
