Давно думал напечатать, но всё руки не доходили...
Кто хочет - присоединяйтесь.

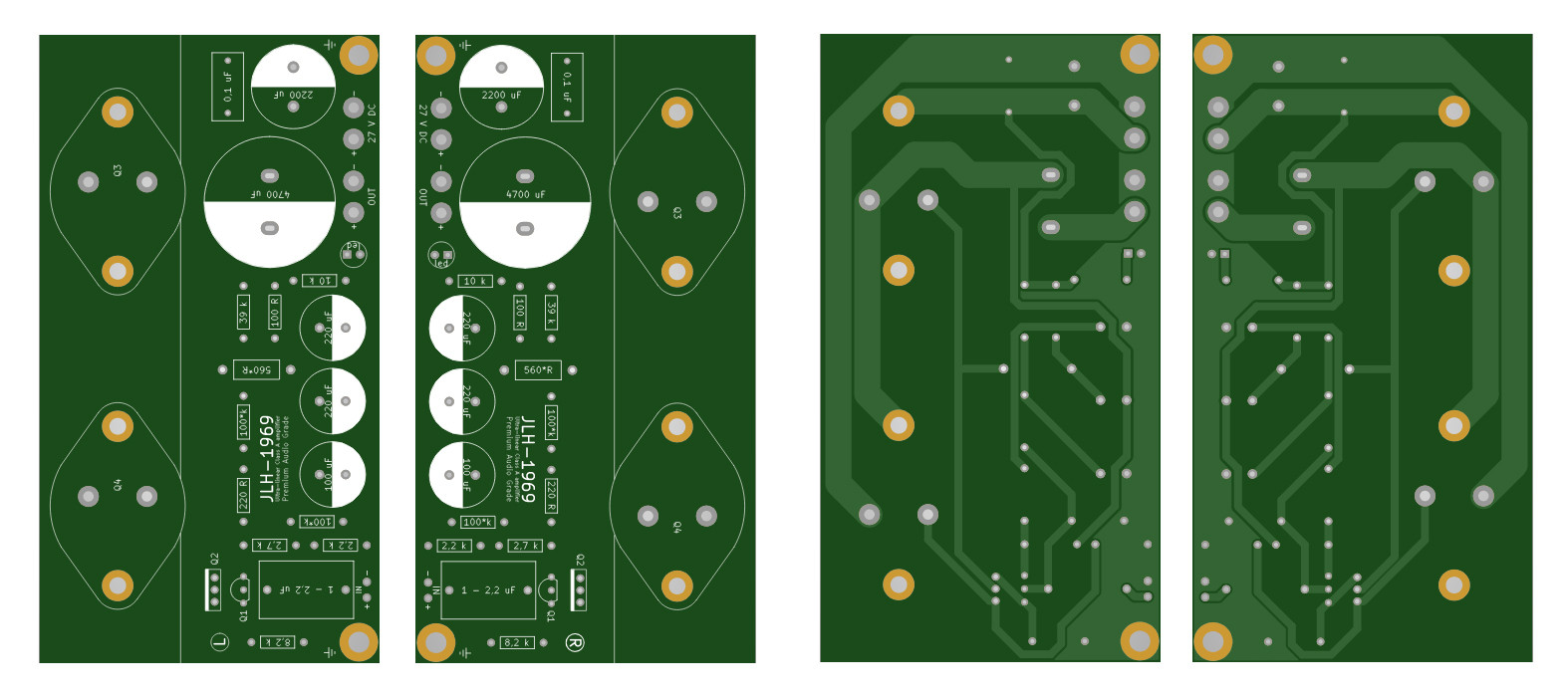

Классическая плата JLH-1969 под размер "премиальных" аудио конденсаторов типа Elna Silmic II, Nichicon KZ и не знаю, что там ещё есть. (Диаметры на ступень больше, ножки толстые). На плате также присутствует конденсатор по питанию с плёночным шунтом и светодиод.
Питание 27 Вольт, под нагрузку 8 Ом, номиналы резисторов - с оригинальной таблицы.
Плата односторонняя, 120 х 65 мм. Силовые дорожки широкие (5 мм), что позволяет сразу поместить их под лак. Зеркалка. (Под каждый канал - своя плата).
Диаметры отверстий:
Вход - D 1 мм.
Питание и выход - D 2 мм.
Монтажные отверстия платы заземлены. Диаметр отверстий 4 мм - позволяет использовать стандартную изоляционную втулку (для транзисторов TO-220), если заземление не нужно. Также подходит под стандартную вибровтулку.
Подстроечные резисторы не предусмотрены. (Не по фен-шую).
Размеры малых электролитов - 12,5 мм. Диаметр выходного разделительного конденсатора 25 мм. Р - 10 мм. Выбор тут крайне невелик - ориентировался на Nichicon KG 4700uF 50V Grade II D25 (LKG1H472MESABK).
Входной разделительный конденсатор... Тут точно всем не угодишь. Посадочный размер - 11х18 мм. Р - 15 мм. Этого достаточно для размещения нормального полипропилена 2,2 uF. Кто хочет аксиальные "бочки", припаяет их навесным монтажём прямо к входным разъёмам, а сюда поставит перемычку.
Вариантов печати много. Отдаю предпочтение самому простому, но с двойной унцией меди.
Можно задействовать и другие опции, (толщина, цвет платы, золочение, нумерация и т.д.) Предлагайте варианты.
Печатать думаю на JLCPCB. Просто потому, что у меня там есть аккаунт. Если есть лучшие альтернативы - предлагайте.
Цена вопроса, понятно, зависит от тиража. По стоимости думаю так: для участников форума - себестоимость + 100%. Эти +100% пойдут на поддержку форума.
Кому интересно?
P.S. Сомнения и метания...
1. Выходной разделительный электролит "Audio Grade"...
Ёмкостей близких к 4700 uF при относительно высоком напряжении (не менее 35 Вольт) в премиальных аудио конденсаторах, ориентированных на звуковой тракт, почти нет. Ориентируюсь на Nichicon KG 4700uF 50V Grade II D25: https://www.banzaimusic.com/nichicon-kg ... i-d25.html
Аудио, но не премиум - выбор уже больше:
Elna LAO 4700uF 50V:
https://www.banzaimusic.com/Elna-LAO-4700uF-50V.html
Nichicon FW, Nichicon KA,
Mundorf Mlytic 4700uF 63VDC MLGO63-4700:
https://www.banzaimusic.com/Mundorf-MLy ... F-63V.html
(Правда, насколько в курсе, серия Mlytic является "премиальной" по питанию).
2. Входной электролит по питанию... Вроде как считается признаком "хорошего тона" - устанавливать электролит по питанию как можно ближе к потребителю (т.е. прямо на плату). Но может в случае с платой "Premium Audio Grade" это наоборот "дурной тон"?
3. Входной разделительный плёночный. В отличии от выходного разделительного здесь выбор настолько большой, что сделать какой-то универсальный вариант не получится - слишком большой разброс по размерам. Размеры - ещё одна головная боль - при ставшем стандарте в 2,2 uF, они у "премиальных" конденсаторов просто чудовищные. Во многом "благодаря" очень высокому вольтажу, ориентированному на применение таких конденсаторов в кроссоверах. А вот с человеческим вольтажем, для работы с входным сигналом, "аудиофильских" конденсаторов очень мало. (Один из претендентов: https://www.banzaimusic.com/Auricap-2-2uF-400V.html Всего 29 (D) x22 (L) мм). Делать плату ориентируясь на входной конденсатор размером почти с кулак как-то не хочется. Поэтому решил так: заложить под конденсатор размер - 11х18 мм. Р - 15 мм. Этого достаточно для размещения нормального полипропилена 2,2 uF. Кто хочет аксиальные "бочки", припаяет их навесным монтажём прямо к входным разъёмам, а сюда поставит перемычку. Решение?
