Усилитель Clone Purifi 2.061.P (D класс)

[philoret]

Если на ней только два коннектора на три контакта каждый - одни на вход и один на выход - то "фтопку" ее.

Именно такая, подарочная.....

Но я отсоединял вход совсем от обоих усилителей, помеха на месте.

[philoret]

Посмотрел на фото - раз нет изменений в помехе, стало быть - букву мы не угадали... (можно не заморачиваться экспериментом с длинными проводами).
Вы, перед сборкой в корпус, всю схему макетировали (на картонке, фанерке...)? Очень опасаюсь, что можем выйти в финале на кривой (дефектный) БП Сам по себе - блок хороший. У меня точно такой. Практически , не греется. (правда напругу я выбрал 2х45).

Нет, на макете не собирал, не додумался как то.

[ms142]

Присутствует фон, некое зудение. От положения регулятора громкости не зависит. Судя по осциллографу амплитуда 0.6 В. (0.2 RMS). Если отсоединить входной сигнал ничего не изменяется.

Если отключить полностью один канал, что будет?

[philoret]

Присутствует фон, некое зудение. От положения регулятора громкости не зависит. Судя по осциллографу амплитуда 0.6 В. (0.2 RMS). Если отсоединить входной сигнал ничего не изменяется.

Если отключить полностью один канал, что будет?

Парни наврал!!

Если отсоединить входные коннекторы, фон исчезает

[alexarz]

Если отсоединить входные коннекторы, фон исчезает

Вот и всё, преступление раскрыто. ,
Теперь искать проще, только до входа платы усилителя.

[philoret]

Похоже проблема в селекторе входов....

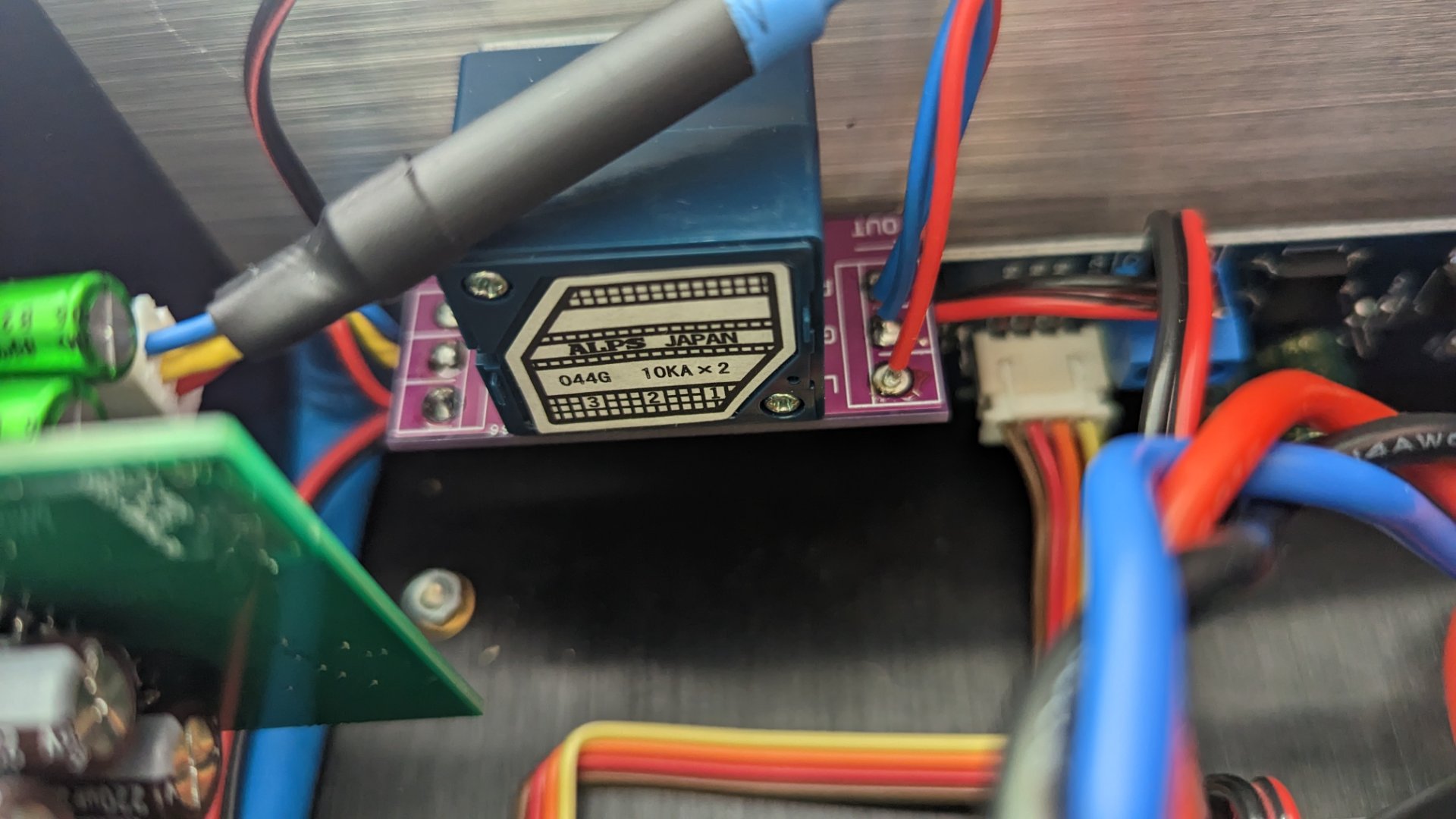

Убрал плату потенциометра, ничего не изменилось.
Когда отсоединяю кабель от платы селектора входов, фон тоже исчезает.проблема в нем....как его победить хз.

Согласно инструкции, на входном разъеме необходимо экран соединить с корпусом разъема и соответственно с минусом входного сигнала. У данного селектора предусмотрен только один общий на оба канала (минусовой) контакт, я к нему присоединяю и экран и минусовой провод, может в этом проблема?

[philoret]

Подал питание на селектор входов от отдельного блока питания, фона нет.

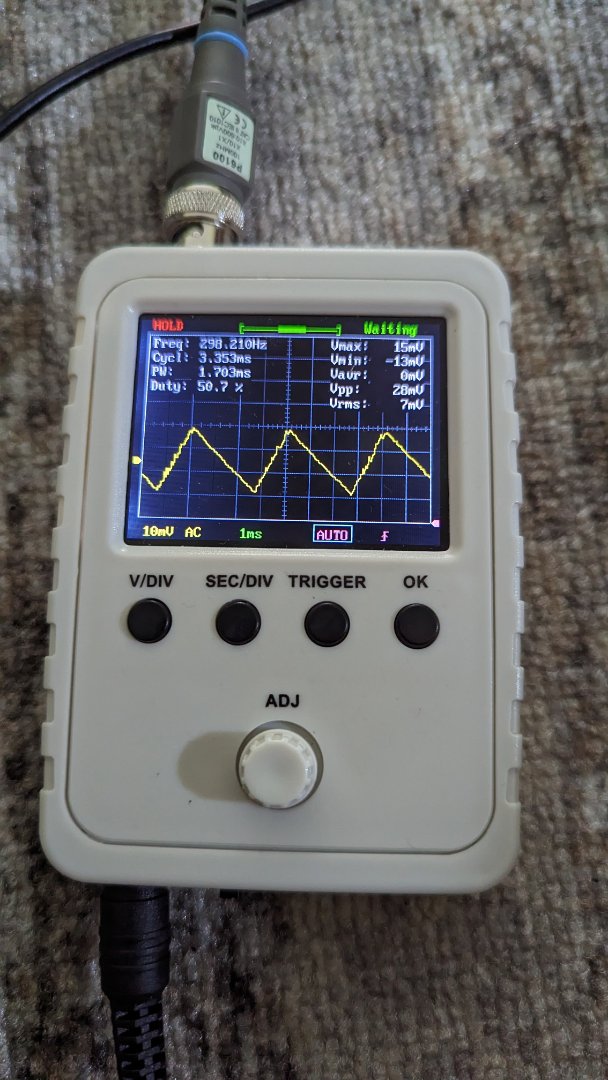

Решил посмотреть какое питание выдает доп выход и вот что увидел:

У платы управления селектором на входе по питанию выпрямитель установлен и стабилизатор для работы контроллера. На релюшки 5 В подаётся..
На реле попытался посмотреть осциллограмму, кажется нормальное питание....

Подключил плату селектора от отдельного внешнего БП (лабораторный БП подключал) фона нет с ним.

Как думаете, возможно проблему эту победить? Не хотелось бы дополнительный БП корячить туда.

Может электролитический конденсатор какой-нить на вход питания селектора поставить?

[alexarz]

Может электролитический конденсатор какой-нить на вход питания селектора поставить?

Ну это первое, что напрашивается.
Но, судя по фото, это не поможет, пульсации очень маленькие и частота не та. Можно посмотреть, как общие цепи основного и доп. питания соединяются. Скорее всего на БП они не соединяются, а вот как с платой селектора?

[ms142]

Похоже проблема в селекторе входов....

Похоже проблема в земляной петле...

[philoret]

Может электролитический конденсатор какой-нить на вход питания селектора поставить?

Ну это первое, что напрашивается.
Но, судя по фото, это не поможет, пульсации очень маленькие и частота не та. Можно посмотреть, как общие цепи основного и доп. питания соединяются. Скорее всего на БП они не соединяются, а вот как с платой селектора?

Получается, что они соединяются через экран входной линии.
С платы селектора экран подаётся на платы усилителя на центральный контакт, который соединяется со "средней точкой" если я правильно понимаю.
И ещё есть связь через минусовой выход усилителя, там он соединяется на плате защиты с минусом доп.питания.

[philoret]

Получается, что они соединяются через экран входной линии.

Неправильно, на плате селектора нет связи линий питания и сигнальных.

[MrBigg]

Я вот тоже начал собирать, корпус только получил. Вот уже примеряю :)PXL_20230413_182629505.jpg

Доброго дня ! Чи можна посилання на даний корпус. Вдячний )

[philoret]

Доброго дня ! Чи можна посилання на даний корпус. Вдячний )
[/quote]

https://sl.aliexpress.ru/p?key=SQZOZJE

[Sergeiyuzva]

А якщо подати на підсилювач 12в,чи можливо використовувати у авто

[Alex]

Нет, но есть специально для автомобиля viewtopic.php?t=1198

[Sous]

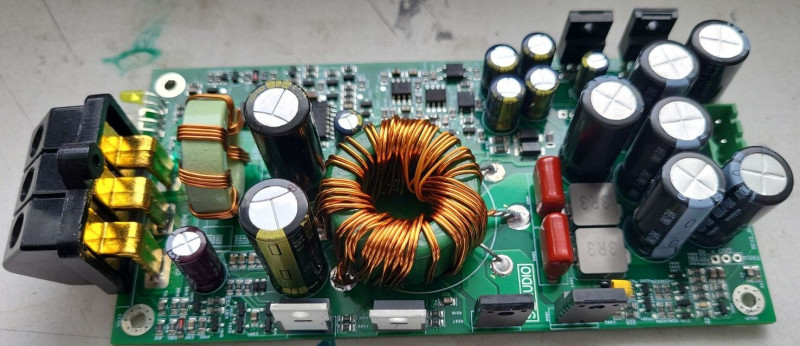

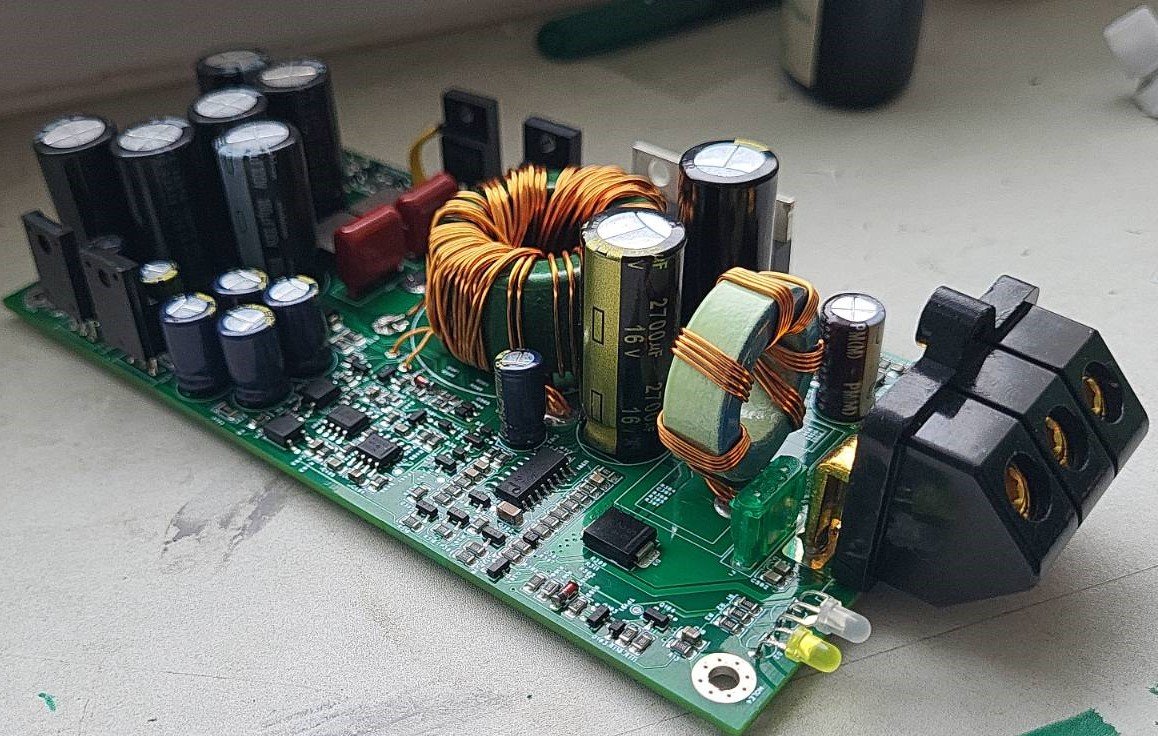

От 12 работать не будет, но можно использовать преобразователь напряжения.

[lexey]

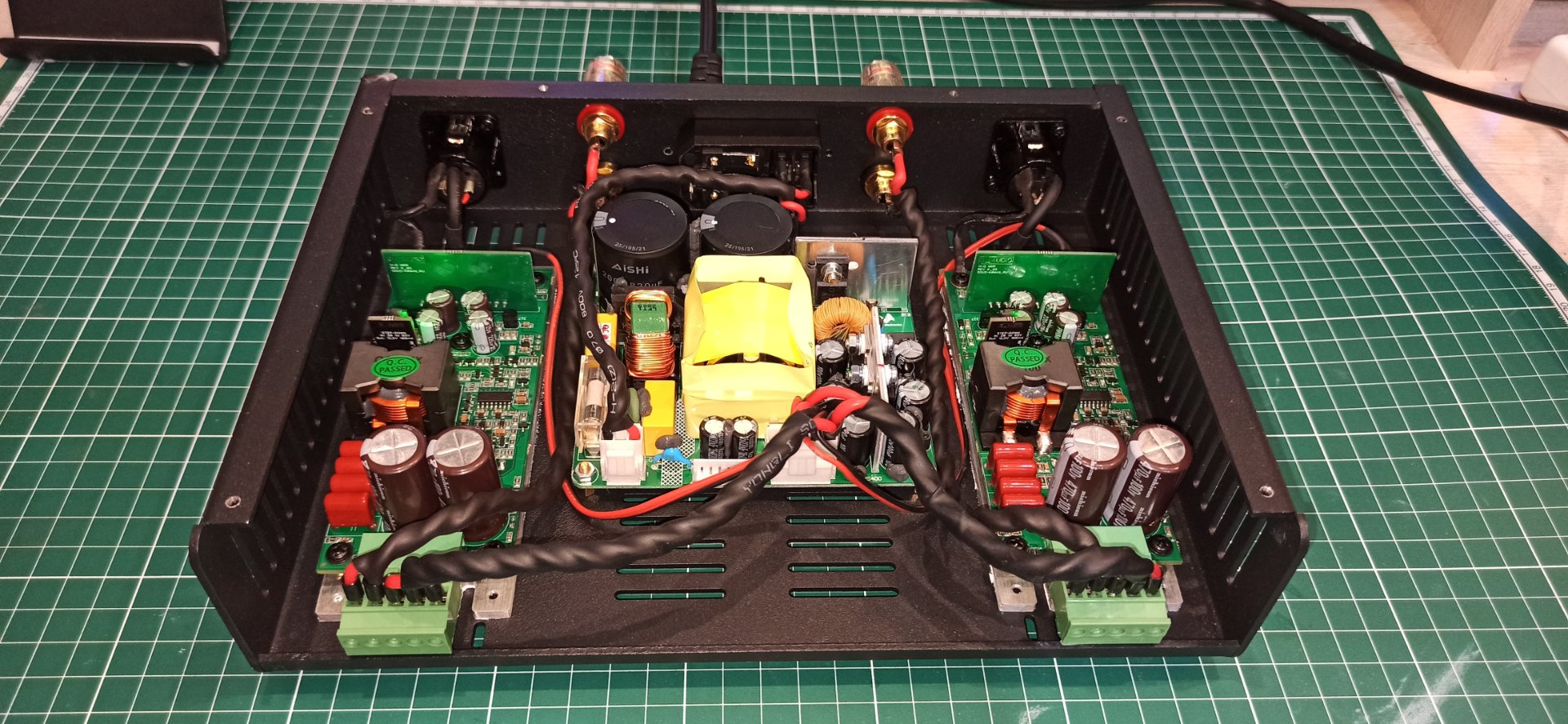

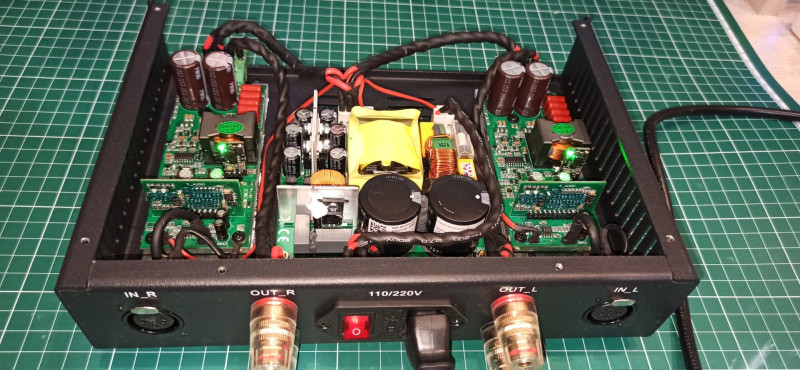

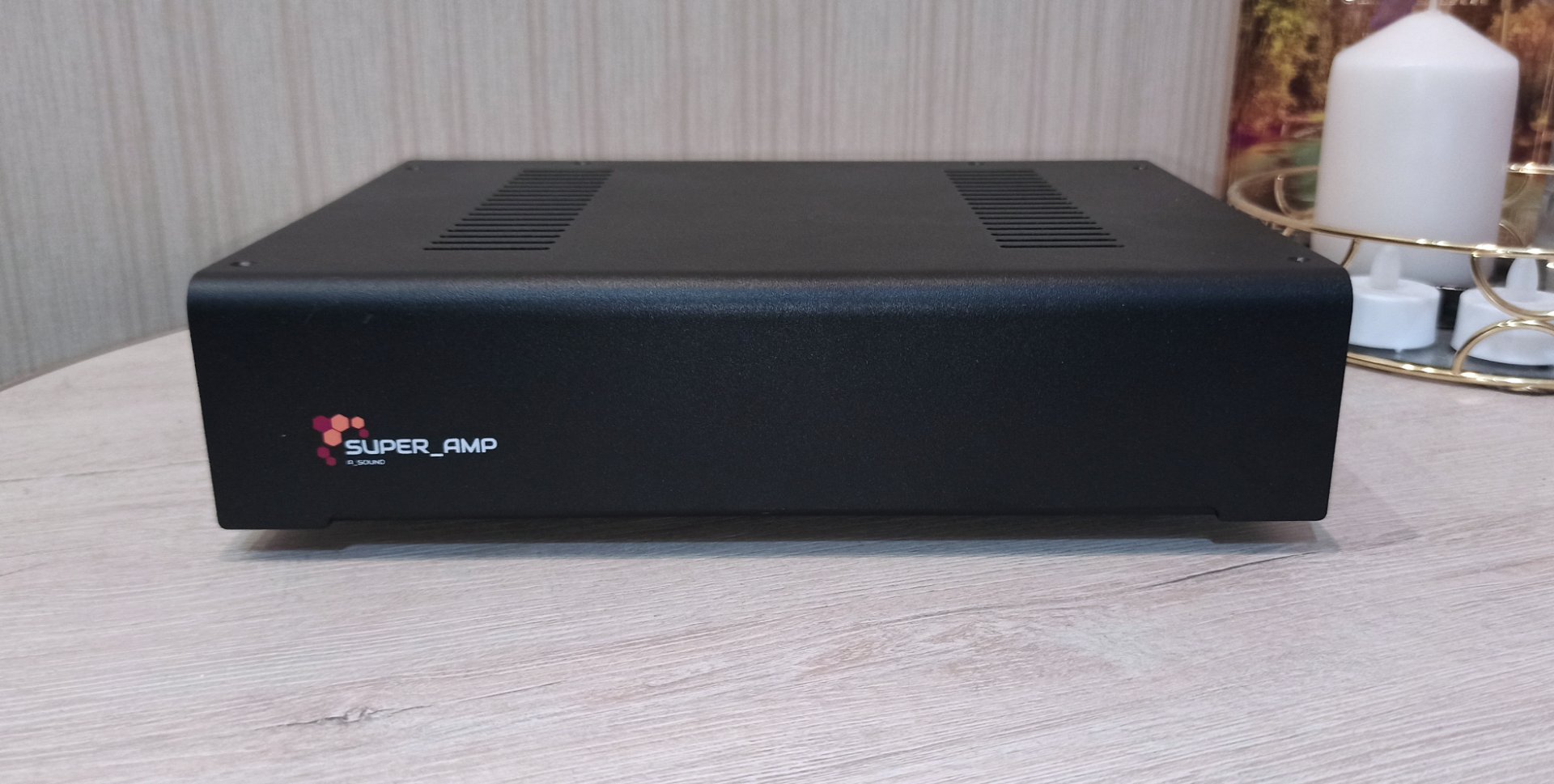

Моя версия усилителя на платах Юрия, 2_061. Назвал его "Altai_261X"

Нечего лишнего, все просто и надежно. Да и размер скромный.
БП Hypex SMPS400A180.
Корпуса заказывал на заводе по своим чертежам. Но вдохновлялся продукцией SCHIIT

[Sous]

Просто замечательно!

[philoret]

Клёвые колодочки для питания плат усилителя (и выхода на АС), тоже такие хочу. Поделитесь, пожалуйста, ссылкой.
Корпус в серию планируете запустить или разовый заказ? Такой усилитель наверное в цене получился золотым (с учётом цены БП).

[lexey]

Клёвые колодочки для питания плат усилителя (и выхода на АС), тоже такие хочу. Поделитесь, пожалуйста, ссылкой.
Корпус в серию планируете запустить или разовый заказ? Такой усилитель наверное в цене получился золотым (с учётом цены БП).

Колодки называются KF2EDGKA-5.08-05P
https://www.chipdip.ru/product0/8232529054

По корпусу. И да и нет)) У меня в планах запустить серийное производство готовых сборок)) Также будить вариант с RCA и РГ.

[m-shara]

Просто замечательно!

Подскажите пожалуйста какой диапазон питающих напряжений и выходных мощностей у этого усилителя.
ПС: Так как Вы занимаетесь разработкой этого усилителя то наверное знаете, есть ли что то подобное на Алиэкспресс?

[m-shara]

Если на ней только два коннектора на три контакта каждый - одни на вход и один на выход - то "фтопку" ее.

Просто использовать без платки. Я так сделал в 1969-м Худе.

[Alex]

Не проверял.

[Sous]

Усилитель усилителю рознь.
Если не настроен и плата неудачно разведена то будет излучать в широком спектре. Особено это касается двухсторонних плат, где нет заливки землей над силовыми полигонами. И 2_06 тоже чуть шумит, нужно ставить на радиатор, заземление которого идет через винты крепления.Но уровень помех не влияет на прием FM диапазона. Ниже по FFT нет пиков излучения. Выше 100МГц уже простыми методами не посмотреть.

[Sous]

Если не работает , то с таким прибором лучше рядом не находится.

[IT-Prof]

Сотовый работает?

Это усилитель д класса а не микроволновка

[Artyom]

Всем привет, я здесь новенький. Ребята подскажите, пожалуйста, как подключить защиты от блока питания и как правильно подключить от регулятора громкости к входу модуля ?
Правильно ли я запитал усилительный модуль от блока питания, от VEE к V-, GND к GND, а VCC к V+ ?

[Alex]

Вот подробная инструкция.

[Artyom]

Благодарен Вам за вашу помощь. Всё получилось. Звук оценивал только на слух, я в шоке - реально круто! И да, действительно, аппараты за 3000€ и дороже вообще рядом не стоят. Собирал усилитель специально для прослушивания музыки с ноутбука. Ноут + усилитель clone nCore + Arcam rdac + Polk audio s50e. Отдельное огромное спасибо Юрию за его труд. Дальнейшего развития.

[dmitrenko]

Здравствуйте,
А как купить nCore усилитель от Юрия?
Можно ссылку плз
