Усилитель класса D - IcePower Ice50Asx2

[Jokias]

Что-то продавец платы подмораживается.. И я тут подумал. А может взять готовый FX-520S PRO. Дешевле и полностью готовый продукт. Может тут есть кто-то кто реально из сравнивал или просто может что-то сказать

Изначально идея конечно была собрать что-то самостоятельно. Но блин готовый продукт по цене одной платы...

[Olmit]

502 стоит купить, однозначно - цена копеечная для такого звука. Возможно, на нем и остановитесь. Ну а если нет, то опыт приобретёте и будет с чем сравнить.

[vchu]

Если все сложится, то плату возьму по месту. Продавец говорит что она еще запакована, потому есть надежда что разъемы есть.
А вот через какой разъём организовать питание, вопрос открыт

Очень странный вопрос. Набери в поиске ICE50ASX2 и найдешь руководство по этой плате со всеми подключениями.

[askoldddd]

Мужчины, не подскажете какая тут катушка стоит? L100 в даташите

[askoldddd]

Решено. Катушка L100 выступала в роли фильтра. Синфазный дроссель с 3мя линиями.
Этот дроссель L100 можно снять и заменить на провода. На некоторых версиях платы его вовсе не ставили. Он просто соединяет входы P102 и контакты заземления.
На зарубежных форумах пишут, что Катушек в нем нет. Думают, это ферритовый массив или что-то в этом роде.

[Canny]

Спасибо, полезная инфа!

[askoldddd]

Решено. Катушка L100 выступала в роли фильтра. Синфазный дроссель с 3мя линиями.
Этот дроссель L100 можно снять и заменить на провода. На некоторых версиях платы его вовсе не ставили. Он просто соединяет входы P102 и контакты заземления.
На зарубежных форумах пишут, что Катушек в нем нет. Думают, это ферритовый массив или что-то в этом роде.

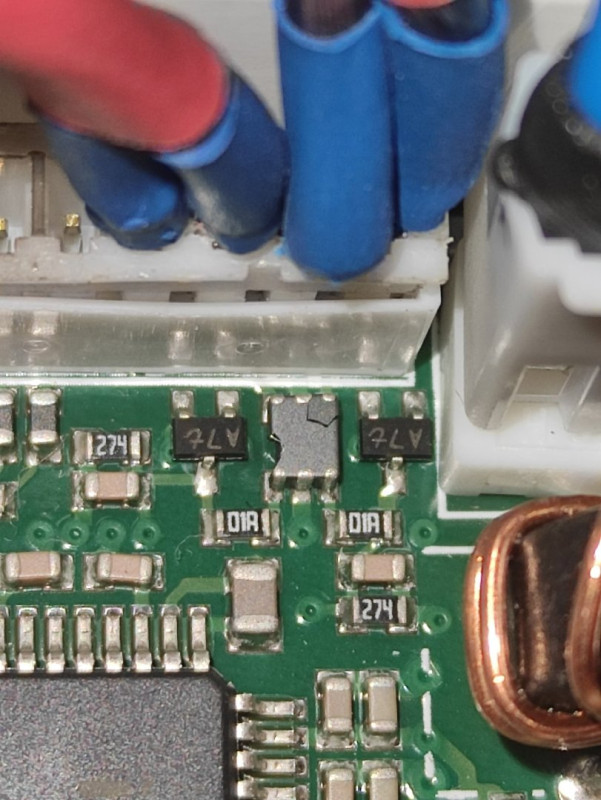

Перезаливаю фотографию

[Dream On]

Здравствуйте! Усилитель (оригинал брал у официалов) 50asx2 стал гудеть после неудачного подключения, при замере акустики. Причём гул в обоих каналах, в одном сильнее в другом тише. Сквозь гул музыка слышна, если увеличим сигнал, предохранители все вроде прозваниваются. Есть мысли, по данным симптомам, на сколько серезно может быть поломка? Думаю имеет смысл нести в ремонт или уже приобретать новый, но уже с Али. Заранее благодарю! ))

[IT-Prof]

Может выходная микросхема сдохла? Вы замкнули выход случайно?

[Dream On]

Может выходная микросхема сдохла? Вы замкнули выход случайно?

Вполне возможно, дело было больше года назад, уже точно и не помню. Из 50ASX2 лежат два блока (брал в поканалку для компа под дуал моно). Теперь получается есть исправный и не исправный модуль. Т.е. есть возможность сопоставить мультиметром, если знать в каком именно месте и что должно быть на нем показано из значений. P.S.

Я только встал на путь начинающего радиолюбителя. ))
Интересно то, что в ИСПРАВНОМ прям на плате НЕ прозванивается предохранитель F100, в отличие от F101, F200. В неисправном модуле теперь ВСЕ предохранители прозваниваются. Причем в обоих блоках сами предохаринители живые (снимал коричневую крышку у самого предохранителя). Вот и не знаю, что и где искать. Нести в ремонт или нет. Т.к. мне нужна именно полная идентичность со стоковым после ремонта для дуал моно. У Сталкера в видео после ремонта другой модели (125ASX2) немного с разными характеристиками модули получились, на сколько понял, хоть и рабочие.

[Sous]

Обычно сгорает что-то в цепи земли по входу

[Dream On]

Обычно сгорает что-то в цепи земли по входу

Юрий, большое Вам спасибо за мысль, начнём искать в цепи земли.

[vchu]

Обычно сгорает что-то в цепи земли по входу

У меня было что-то похожее. Выгорела дорожка к земляному контакту.
Сама плата многослойная. Попробуй поискать этот разрыв.

[vahotm]

Пронин рекомендовал замкнуть два конденсатора, стоящих по входу

Добрый день, поясните, пожалуйста, что значит замкнуть два конденсатора? Поставить вместо них перемычки, поставить перемычку между ними или что-то иное?
Спрашиваю, потому что хочу тоже так себе сделать.

[Inok]

Пронин рекомендовал замкнуть два конденсатора, стоящих по входу

Добрый день, поясните, пожалуйста, что значит замкнуть два конденсатора? Поставить вместо них перемычки, поставить перемычку между ними или что-то иное?
Спрашиваю, потому что хочу тоже так себе сделать.

Поставить вместо них перемычки, но вы должны понимать что и зачем вы делаете.

[vahotm]

Автор пишет следующее:

Замкнул по Пронину конденсаторы. Очки, лупа, пицет - мелюзга конкретная. Шикарнейший звук пошел. Не знаю, что это за емкости. Похоже по эффекту на проходные. Надо разбираться. В моем ЦАП на выходе нет постоянки, поэтому не страшно.

Как понять, есть ли в моем источнике постоянка, или может ли она там быть - понятия не имею. Также не имею понятия, какую роль данные конденсаторы играют в данном усилителе. Тем не менее попробовать интересно.

[PavelVff]

Приехал мне Ice50. сильно фонит на 50 Гц. ситуация следующая.
1) подключен не в корпусе, без резистори и прочего навеса.
2) Подключаю 220 и акустику - фона нет, тишина
3) подключаю провода на вход. Провода тонкая многожилка левый канал с общим и правый с общим свитые отдельно и плотно, длинна 20 см. на конце планка с RCA - Появляется слышимый фон
4) беру провод в руку за изоляцию, - фон усиливается
5) включаю сигнальный кабель - фон очень сильный
6) поключаю к портативному медиаплееру - фон такой же. уровень неприятно высокий.
7) Музыка играет хорошо, громкость нормальная
8) Один канал фонит сильнее другого

В корпусе история та же.
Есть ли идеи в чем причина и что делать?

Проблема появилась после попытки снять сигнал для индикатора уровня с выхода через резистор. При включении появился запах перегрева. Быстро выключил, но получил проблему. напоминает ситуацию выше, но при этом звук работает.

Визуально все цело. внимательно просмотрел соегинения и пришел к выводу, что не правильно определил цемю на одном из каналов, а на индикаторе сигнал одного канала и земля другого соединились и вероятно резистор на 9,1 кОм включеный на каждом предполагаемомо выходе не сожгли все совсем.

[PavelVff]

ну что, я решил проблему. За решение благодарю коллег писавших в этой теме ранее.
Погорела катушка, стовшая сразу на входе.
Удалил, заменил перемычками. Фон ушел.
Сложное место для пайки. Сначала хотел удалить обмотку и напаяться на контакты катушки, но это была плохая идея.
Для удобства работы, выпаял входной разъем, кусачками разломал катушку и бросил перемычки.
