Hi-End усилитель своими руками на базе clone nCore 2_050

[alexarz]

Действительно, при включении постоянка на входе платы защиты у меня 3,07В.
Платы защиты такие же как советовал Алекс. Судя по маркировке, это OMRON G2R-1-E. Визуально картинка из даташита совпадает с тем, что реально распаяно на плате. Если сталкивались уже с такими платами, можете подсказать куда конкретно подпаять резистор?

Всем привет.
Может кто-то поделиться схемой этой платы защиты?

[Rus3d]

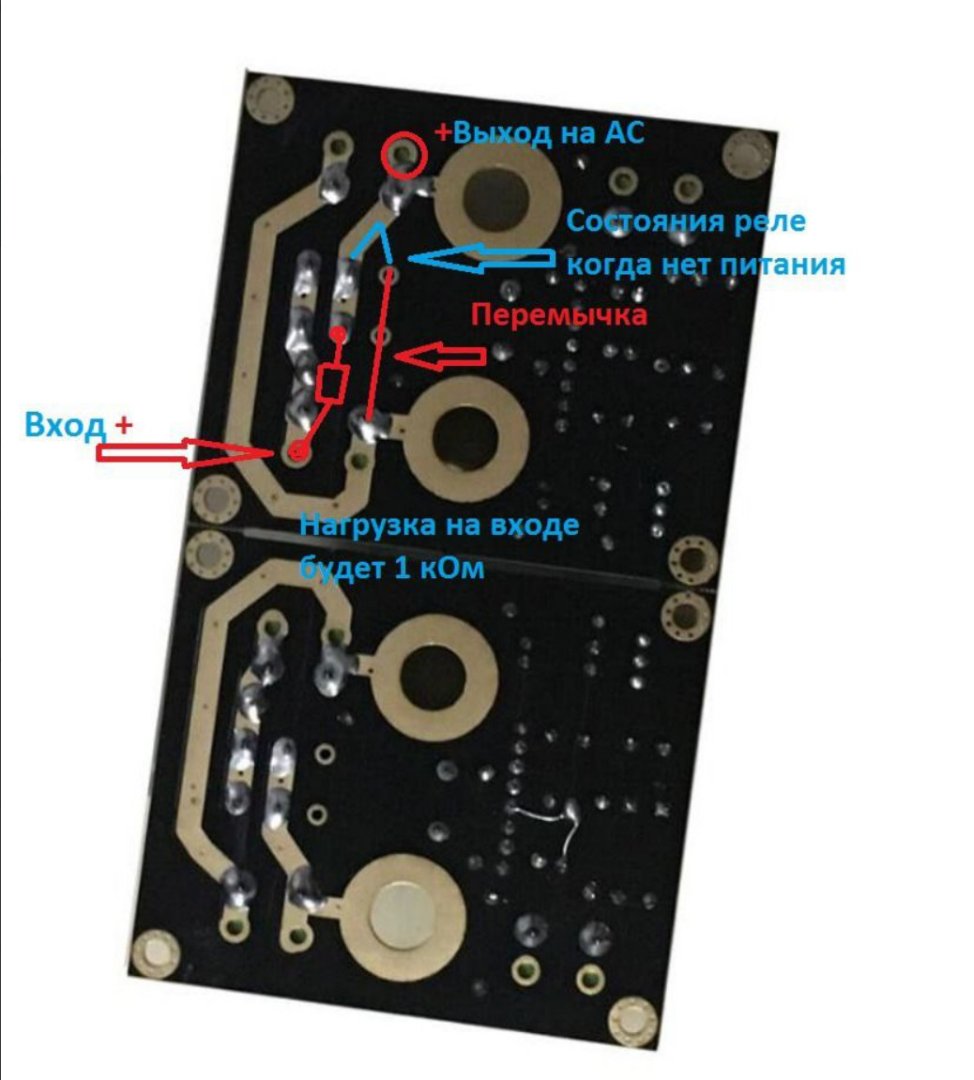

Если вы про эту платы защиты https://aliexpress.ru/item/32964404236.html , которую надо доработать.
То вот так. У меня работает

Только не перепутайте вход с выходом

[alexarz]

Если вы про эту платы защиты https://aliexpress.ru/item/32964404236.html , которую надо доработать.
То вот так. У меня работает
Только не перепутайте вход с выходом

Да, про эту. Но мне вроде не надо доработать, у меня 0 на выходах. Но у меня 2.061. Мне схему посмотреть хочется. Как там общий провод с питанием связан.

[Rus3d]

[=quote]
Да, про эту. Но мне вроде не надо доработать, у меня 0 на выходах. Но у меня 2.061. Мне схему посмотреть хочется. Как там общий провод с питанием связан.

Дело не просто в доработки, а для правильной нагрузки плат усилителя.
Когда усилитель не запущен, на выходе с усилителя хорошо иметь сопротивления(то-есть это и будет на входе в плате сопротивления для усилителя), это сопротивления дает стабильность работы включения усилителя. Без капризов
Иначе писали что усилитель не всегда штатно запускается, так как на выходе с усилителя до включения питания реле, пусто
После включения реле, сопротивления становится только от акустики

[alexarz]

Первое правило механика - не мешай механизму работать.
Возможно в версии 2.061 что-то доработали, или мне достались такие платы, но у меня чёткий ноль на выходе, ну может несколько мВ.

[JKS]

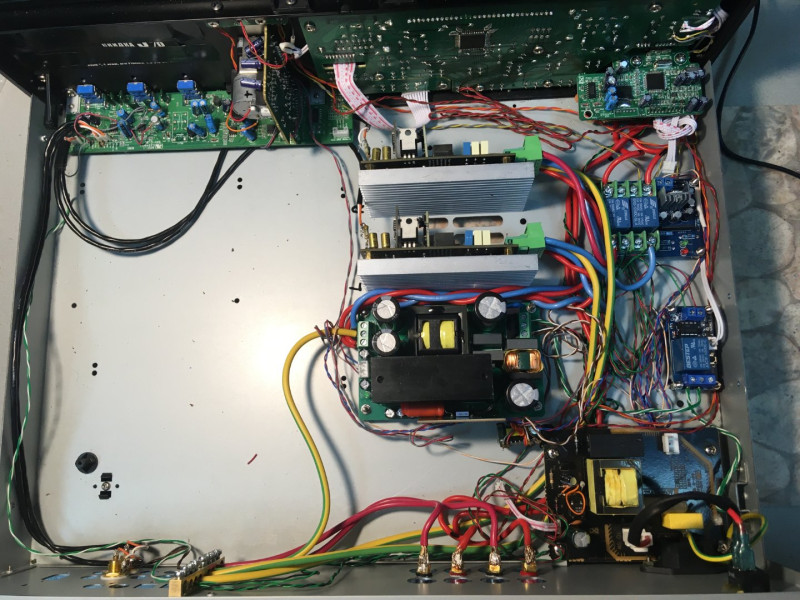

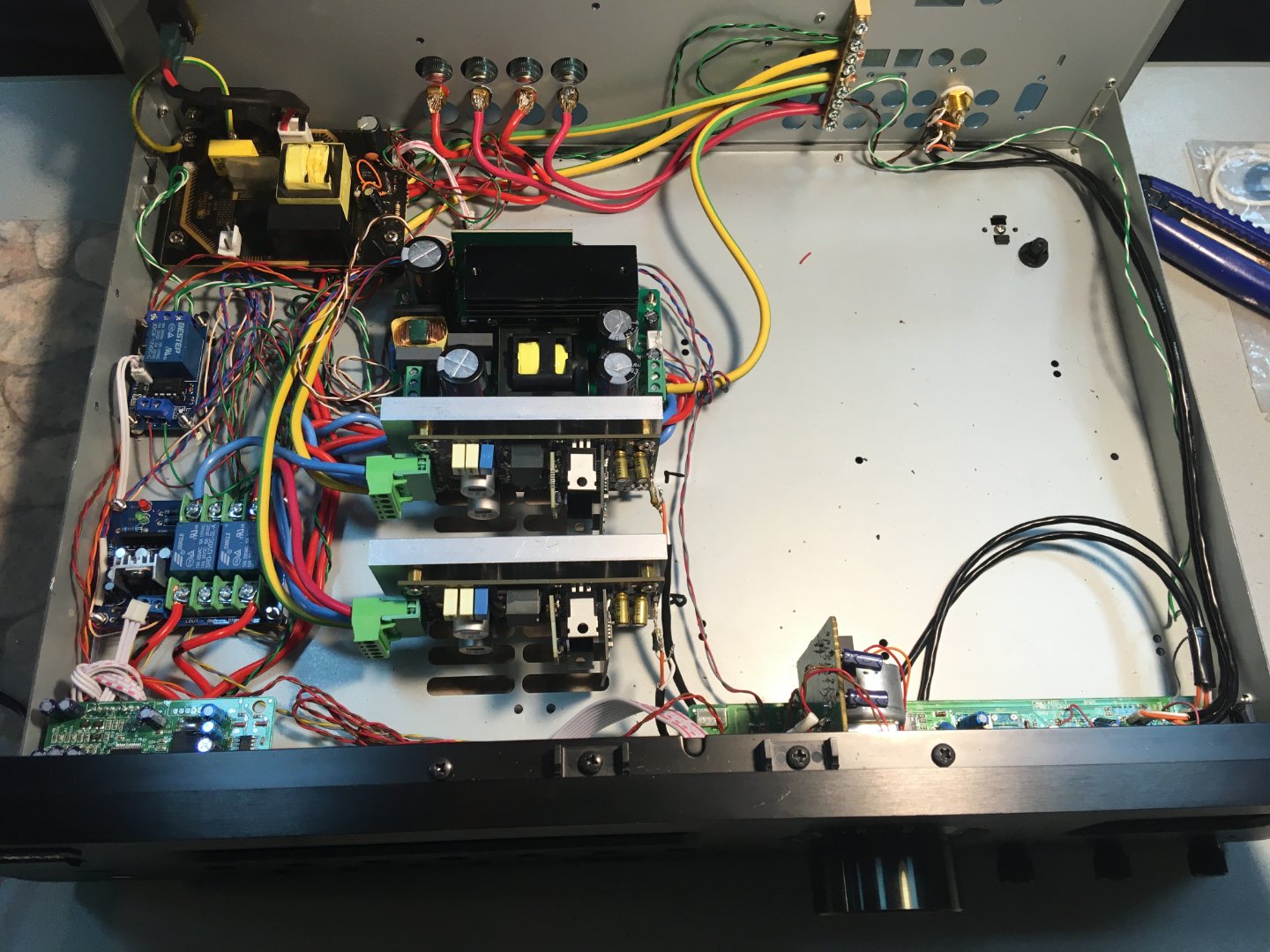

Дособирал сегодня усилитель в корпус. Платы 1_021, питание +-35В. Клубок проводов причёсывать не стал, как хорошо заработало так и пускай.
При включении питания двигатель уменьшает на половину оборота регулятор громкости (вдруг на большой громкости оставил). Вход сзади RCA через активный темброблок, спереди вход 3,5мм без тембра (отключает темброблок). Без тембров при предварительном прослушивании понравилось больше. В выходные потестирую поболее. Места много ещё для деятельности осталось. Подумаю на досуге что туда ещё влепить.

[MrBigg]

Доброго дня ! Киньте посилання на корпус будь ласка я щось не знайшов ) дякую заздалегідь !

[SVolk86]

Господа! Откройте Википедию - усилители класса D. Там подробно написано))) О каком КНИ 0,00....% в таком усилителе может идти речь??)))
Разве что для саба его применить)

[Dysindich]

Википедия, как источник образования?
Забавно.

[Sous]

Господа! Откройте Википедию - усилители класса D. Там подробно написано))) О каком КНИ 0,00....% в таком усилителе может идти речь??)))
Разве что для саба его применить)

после просмотра видео "великого и ужасного" Сухова и просветления пидивекией еще не такое покажется

[Justas*]

До Турции, современный D класс не доехал

[makstex]

Господа! Откройте Википедию - усилители класса D. Там подробно написано))) О каком КНИ 0,00....% в таком усилителе может идти речь??)))
Разве что для саба его применить)

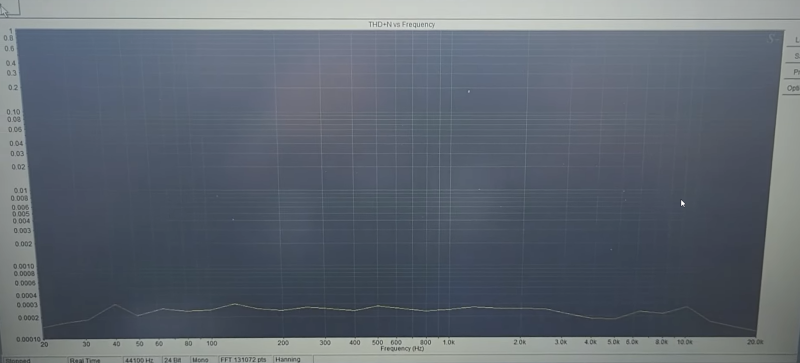

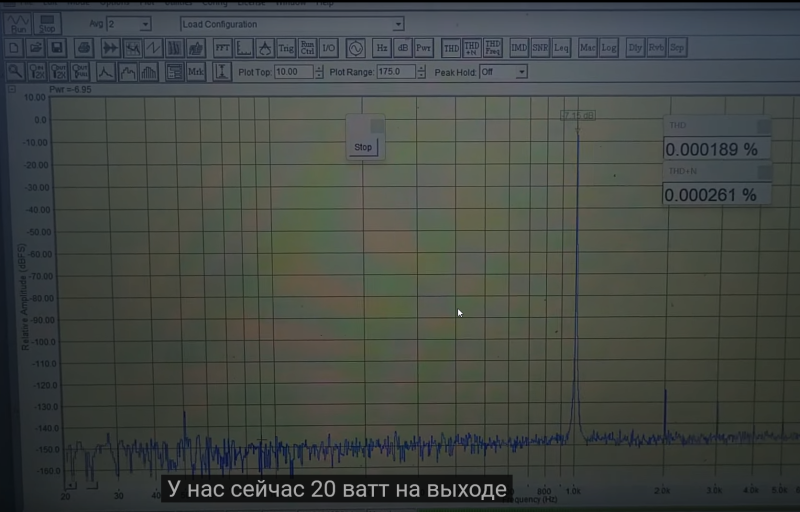

Вот вам пара замеров от производителя, для изучения прогресса современных усилителей класса D.
С пробуждением, так сказать.

[Al_EX]

А какая входная чувствительность получается у этого клона? Кто знает? Замеряли?

[sergij777]

збираю лайт версію. підкажіть по сплітеру. хочу зробити цю плату самостійно. можливо хтось має готову чи інформацію які там дроселі стоять та конденсатори. дякую.

[Sous]

Применяйте любые доступные, 2-10мкГн, ну и чтобы по току подходили.
В моих применяются вот такие, но , сомневаюсь. что это поможет:
SMMS1040-3R3M
а емкости вот эти, 12шт:
рубикон 63YXJ470M12.5X25

[sergij777]

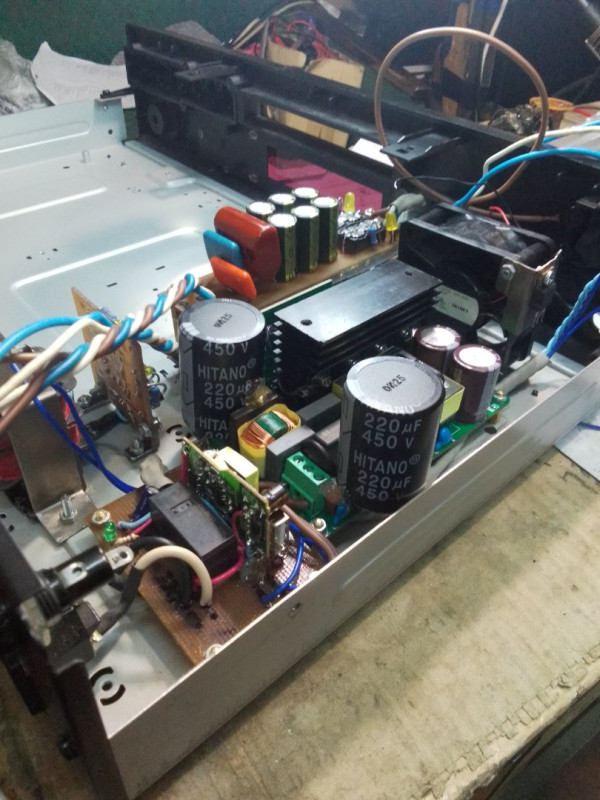

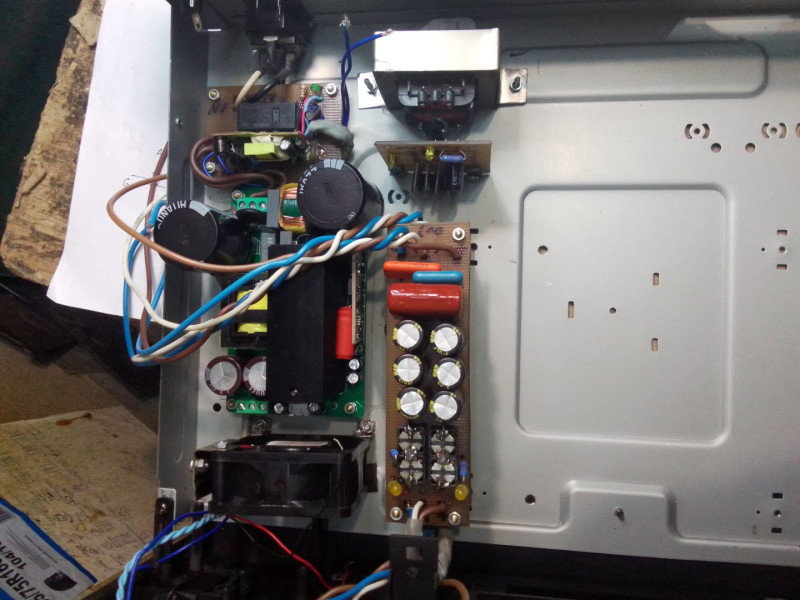

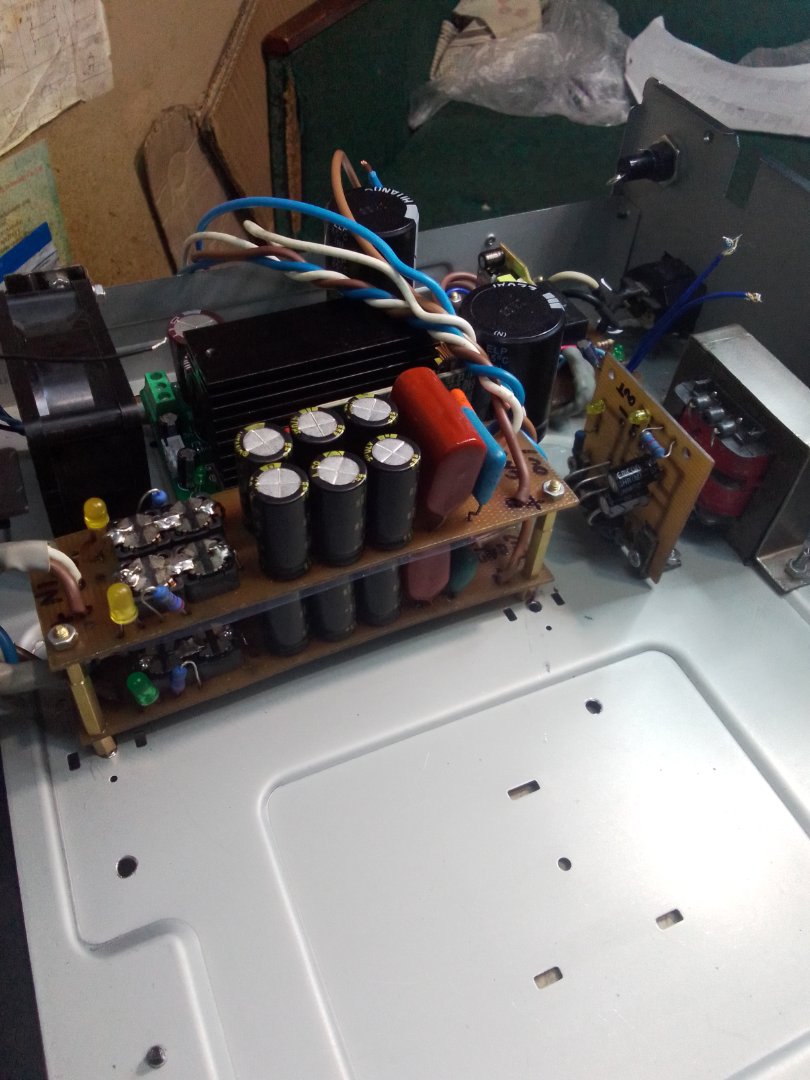

продовжую збірку. буде повний підсилювач з всіма функціями. просто дві платки і блокживлення мені таке не подобається. наразі зробив дві плати сплітера. плату включення 220 на реле з дежурним блоком живлення. додаткове живлення +-12 в та +5в. вентилятор на обдув блока живлення на 8в щоб нечутно легко крутив. (24в вентилятор). ще буде селектор.темброблок, світлодіодний індикатор. плата захисту. регулятор гучності нікітіна зпультом.конденсатори в блоці живлення замінив на 220мкф*450в.

[borts]

Добрый день. Прошу специалистов прояснить мою ситуацию.
У меня есть собранный на Ice Power усилитель. В общем он меня более менее устраивал.
Недавно ездил к знакомому брата слушать его усилители( 2шт класс АВ).
По итогу Ice Power слил не только усилителю на транзисторах, но и усилителю на микросхеме от телевизора.
На усилителе АВ мягкий, но чёткий и глубокий бас, слышится больше деталей в середине и верхах.
И музыка звучит гораздо объёмнее и приятнее. Её хочется слушать.
Но у меня уже давно лежит всё для сбора clone nCore 2_052, у меня загорелось в одном месте,
как такое может быть, и я по быстрому подкинул платки clone nCore и блоки питания.

Да, звук прозрачнее и больше деталей, объём есть. Но всё равно не такой, как на усилителе знакомого.
Вопрос - где проблема? Слушали и у него и у меня - примерно одинаково.
Единственное отличие - у него стоит темброблок, но мы вроде в ноль выставляли.

[Mikle]

Да, звук прозрачнее и больше деталей, объём есть. Но всё равно не такой, как на усилителе знакомого.
Вопрос - где проблема? Слушали и у него и у меня - примерно одинаково.
Единственное отличие - у него стоит темброблок, но мы вроде в ноль выставляли.

Чтобы сравнение было обьективным нужно выровнять уровни громкости усилителей в пределах +- 1 дб и мгновенно переключать один на другой. Звуковая память имеет очень короткий временной промежуток. Вы можете один и тот же усилитель послушать вечером и утром и звук может быть кординально другим в заисимости от настроения и тысячи субьективных причин... К тому же разная акустика привносит определяющий фактор в звучание системы. Как то так...

[borts]

Конечно так и делали. Втроём слушали. Мнения одинаковые. Просто разница большая и слышно сразу.

[lgedmitry]

значит надо делать АВ, как у знакомого. Потом может быть Д-шник вдруг понравится - тогда его и допилите до законченного варианта в корпусе. А пока это, наверное, не нужно. Разве что на продажу

[Mikle]

Конечно так и делали. Втроём слушали. Мнения одинаковые. Просто разница большая и слышно сразу.

Чем вы измеряли уровень мощности (напряжение) разных усилителей?

[borts]

Звук слушали

lgedmitry, не ну ncore я оставляю. Он хорошо и мощно отыгрывает рок-металл

[Mikle]

Звук слушали

lgedmitry, не ну ncore я оставляю. Он хорошо и мощно отыгрывает рок-металл

Я имел ввиду, естественно, не прослушивание вольтметра. Субьективно, то, что громче всегда в выигрышном положении. Чтобы сравнивать надо выровнять уровни громкости и ухи тут не помощник.

[borts]

Конечно всё выровняли

[Sous]

Похоже это еще с ncore модулятором. Они немного отличаются от АВ по звуку.

[borts]

Т.е. подпаять резистор 1кОм на контакты 5-6?

В идеале нужно делать так.

Господа! По поводу защиты акустики. Для особо умных подскажите: так куда ставить резистор и нужно ли резать дорожки?
Из сообщений на форуме не понял - всё как-то сумбурно Не стартует ни от блоков питания усилителя, ни от внешнего 12в. Если усилитель выключен, то от внешнего блока контакты замыкаются, но только подаёшь питание на усилитель, контакты размыкаются. Без плат защиты работает отлично.

У меня https://aliexpress.ru/item/32964404236. ... 6548902113

[makstex]

Параллельно выходу усилителя, до блока защиты, ставь резистор 1кОм х 2Вт.

[Alex-7]

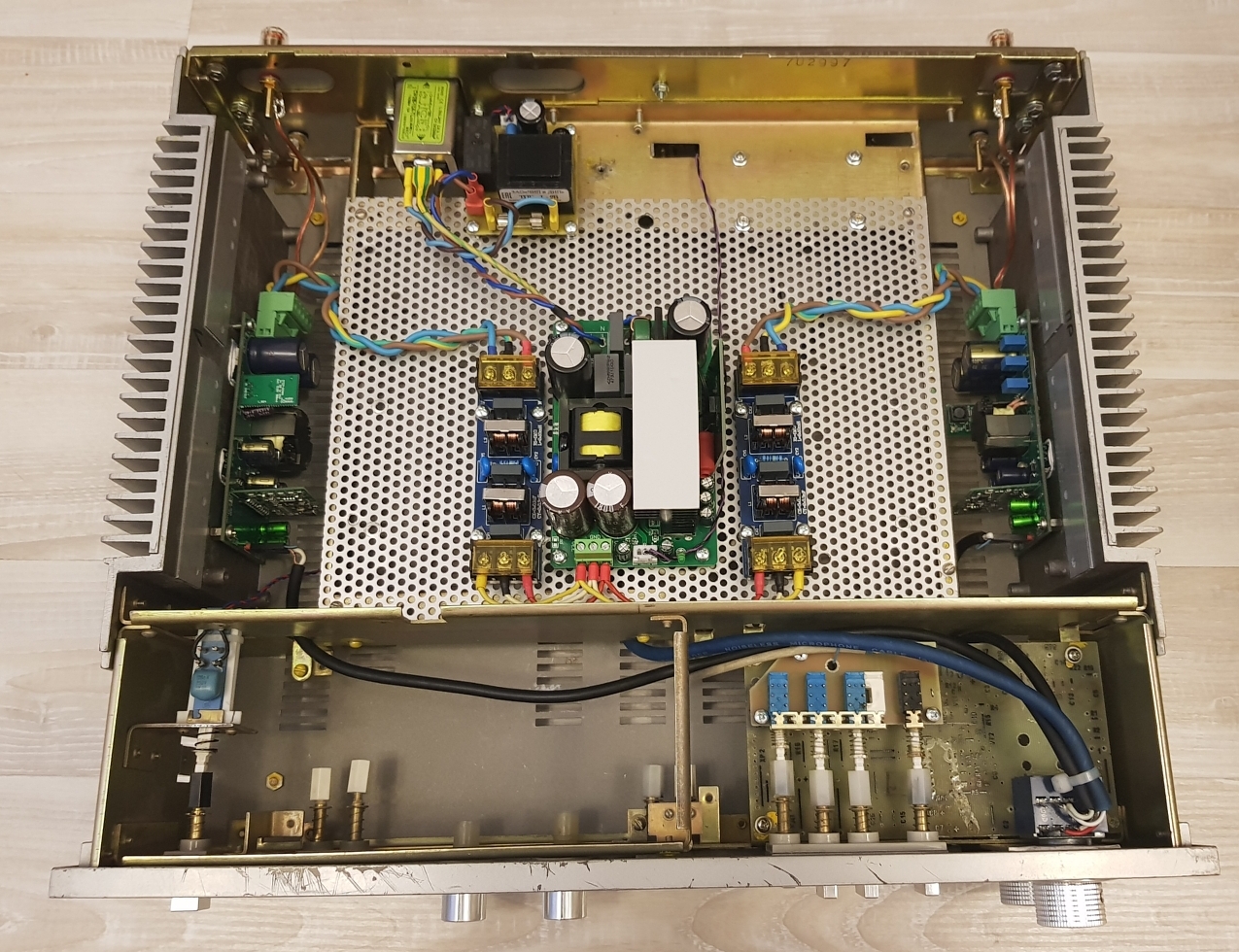

Здравствуйте. Такой вопрос: вот эти фильтры, между БП и платами усилителей помогут избавиться от постороннего шума в ВЧ головках.

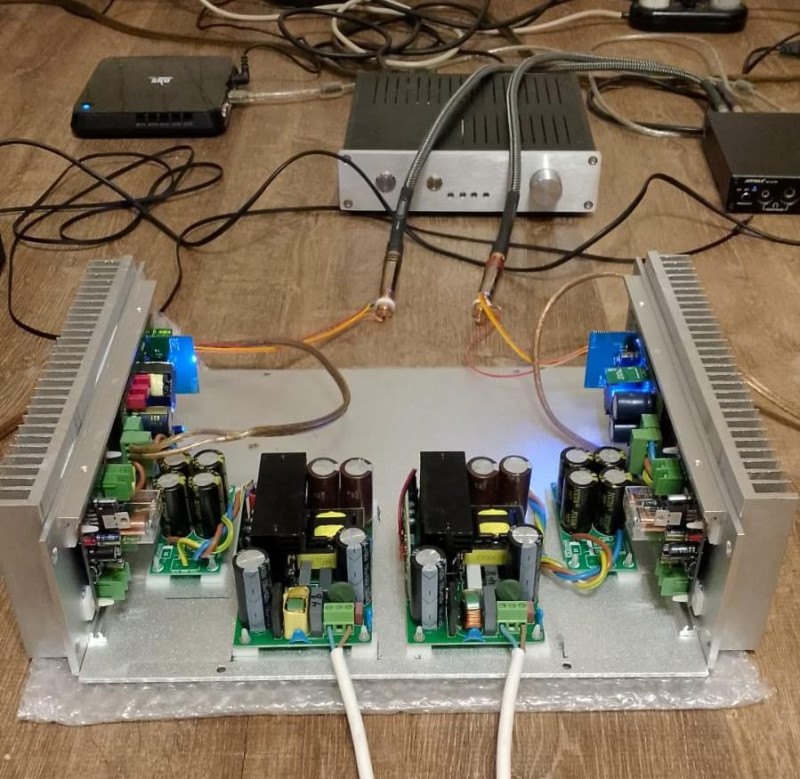

Блок питания такой же, как на фото. В ВЧ шипение тихое, но с какими-то пульсациями (помехами). А в НЧ динамиках слышится плавающий гул, также тихий. Слышно только на на расстоянии около 70 см от колонок (это вечером). Днём см в 10 от колонок. Это всё прослушивается без звук. сигнала. От положения регулятора громкости не зависит. Может такое из-за того, что блок питания со стабилизацией?
Сам БП на 48 В. Ещё заметил, что шум/гул становится значительно меньше, если в сети не выше 233 В. Если выше, а у меня часто бывает и до 250 поднимается (а, так в среднем 235-244 В), шумы усиливаются.
Если подключить трансформаторный БП, в НЧ тишина, в ВЧ слабое чистое шипение. Усилитель А_В класса.
https://sl.aliexpress.ru/p?key=nyoXG9T
download/file.php?id=1529

[Николаевич]

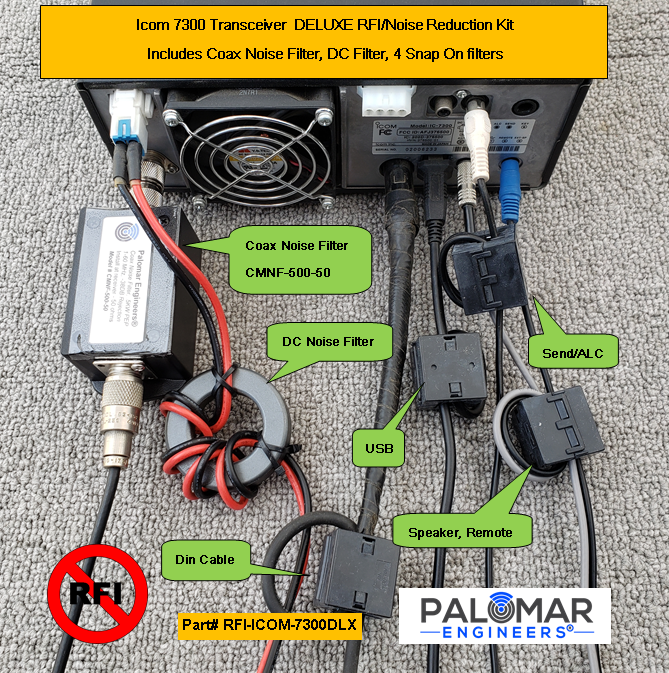

- попробуйте на провода усилителя и колонок одеть фер. кольца или защелки. для примера подключения трансивера к ибп и компу..

[Justas*]

Такой вопрос: вот эти фильтры, между БП и платами усилителей помогут избавиться от постороннего шума в ВЧ головках.

Это сетевые фильтры EMI, подобные тем что уже стоят у Вас в сетевом разъёме и непосредственно в БП.
Для постоянки, нужно что нибудь вроде Murata серии BNX.
Типа такого BNX026H01
