Усилитель JLH 1969

[Александр 1980]

сейчас 16 амперник его заменит

[Вячеслав]

Как Вам разводка? -101db шумы.

Стерильно, как в аптеке!
Не рассматривали вариант перевить провода питания?

[Александр 1980]

вот такой взял 24вх8.4а, лучше чем первый однозначно, хоть и больше. [


[/img]

[Александр 1980]

а вообще, в будущем буду тор заказывать,если и этот крякнет.

[hammerxp]

Стерильно, как в аптеке!
Не рассматривали вариант перевить провода питания?

Наоборот хотел развести питание + и - на 1см друг от друга. Это первая примерка в корпус, голый худ, потом еще будут добавляться фильтра по питанию на каждый канал, задержки включения АС и тд.

[Lektor]

а вообще, в будущем буду тор заказывать,если и этот крякнет.

Тор - это не все))) Его применение повлечет за собой лошадиную батарею конденсаторов, стабилизатор с хорошим радиатором. В целом - это вес, объем, тепло, деньги, борьба с наводками.

[hammerxp]

вот такой взял 24вх8.4а, лучше чем первый однозначно, хоть и больше. [DOC003007004.jpg[/img]

Подобные блоки ставили в больших количествах на видеонаблюдение для питания камер, максимально выдавали половину от заявленной мощности, очень большие пульсации, но достаточно надежны, за год круглосуточной работы 1 из 10 ломался. Отпишитесь потом, очень интересно как сейчас с качеством.

[Александр 1980]

Приветствую Лектор! Обязательно напишу. Пока заметил только, что меньше греется, еле теплый, хотя некоторые резюки до 90 градусов (по тепловизору) греются. А тот очень грелся, сам трансформатор до 86 градусов нагревался.

[Вячеслав]

а вообще, в будущем буду тор заказывать,если и этот крякнет.

Тор - это не все))) Его применение повлечет за собой лошадиную батарею конденсаторов, стабилизатор с хорошим радиатором. В целом - это вес, объем, тепло, деньги, борьба с наводками.

Отличный пост!
Мы, будучи электронщиками, иногда забываем о самой Музыке, ради которой и самодельничаем усилители.
Всем Здравия в Новом году!

[lgedmitry]

Эт да, развиваться надо гармонично. Поменьше сферических торов в вакууме

[shmulik]

Всем привет.
Это мое первое сообщение на этом форуме. Показался самым адекватным по Худу

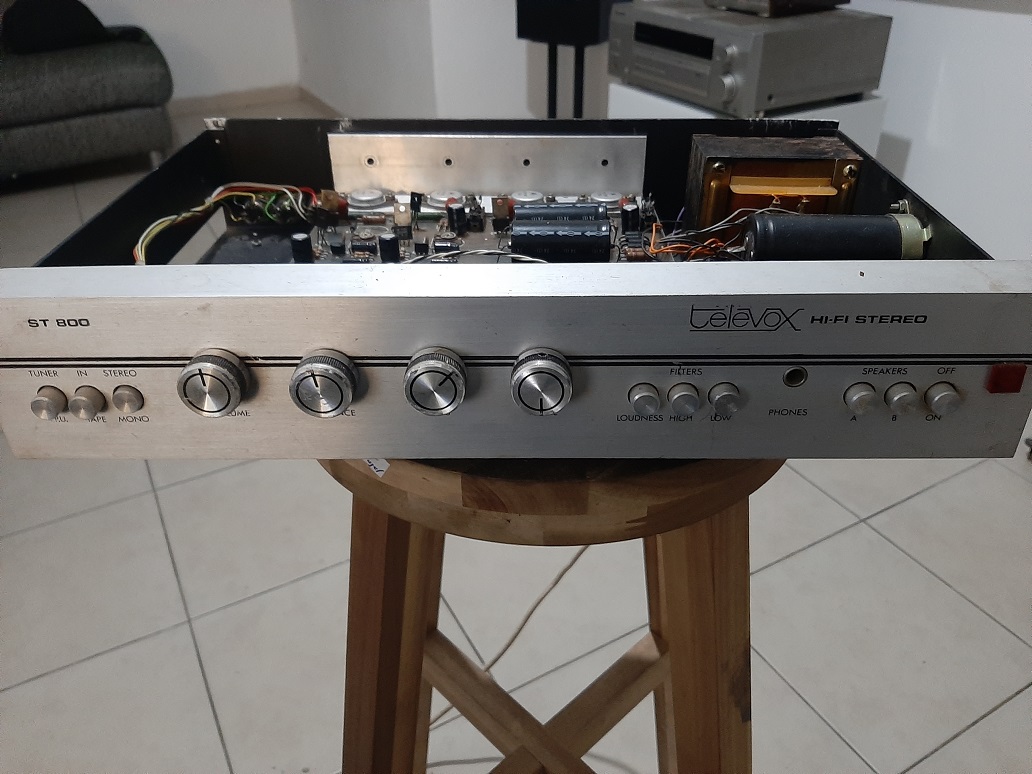

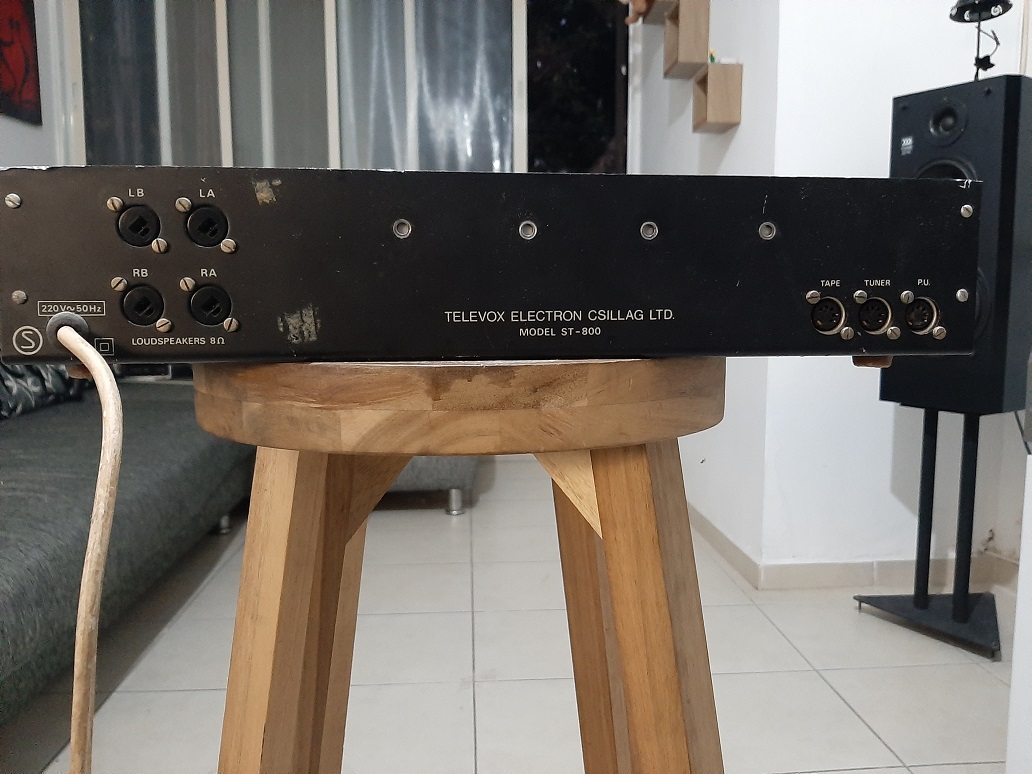

Вот какая ситуация. Признаюсь честно. Кто-то из соседей выбросил такую штуку.
Мои познания в схемотехнике близятся к нулю. Но конденсатор от диода я отличаю и предохранитель поменять могу.
Поможете ли вы мне попробовать восстановить такой олдскульный аппарат? Насколько я понял из ветки... ничего особо сложного в нем и нет.

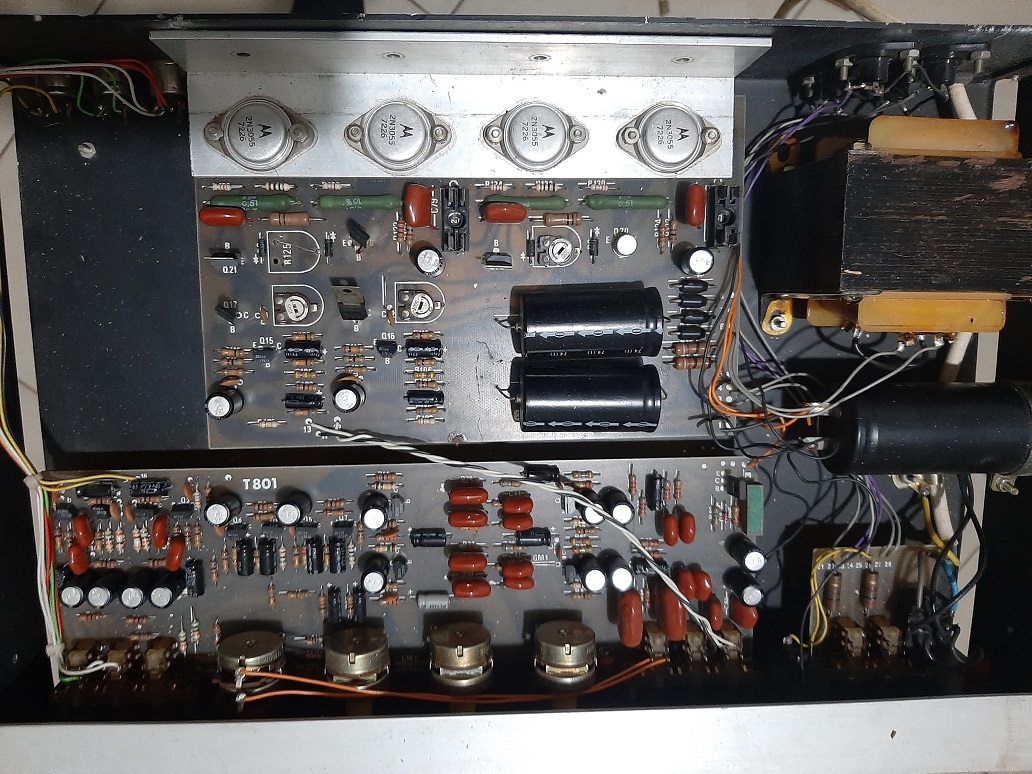

Трансформатор жив, темброблок тоже выглядит хорошо, только вот сам усь кто-то уже поковырял. и там все плохо.
Что скажете господа?

[IT-Prof]

Привет, это ж нужно такое выбросить! Я не уверен, что это Худ. Без опыта это не будет просто, но можно. Включаете музыку, берете наушники, через конденсатор 1мФ и идете по пути сигнала от входа и до места, где он пропадет там и поломка. Это такой себе способ, но для новичка может помочь.

[Lektor]

Судя по блоку питания и радиатору для выходных транзисторов - это точно не Худ. Прям на плате видны дохленькие диоды выпрямителя. Большие электролиты - скорее всего сглаживающие емкости. Без опыта этот аппарат не восстановить. А восстанавливать есть смысл разве что для приобретения оного. Музыкальной ценности не вижу в этом аппарате.

[shmulik]

Нет худа без добра. Если говорите что это не Худ значит потом разберемся. К стати я убрал кз на диодах и один канал ожил. Второй просто издает шум. Думаю что это из за того что патенциометр с него выпаяли и замкнули на прямую. заменить пока нечем, и магазинов с радиодеталями в моем городе нет(((( Ну да Бог с ним. Пока ждал ответа то почитал эту ветку и настолько все просто показалось что заказал на али набор юного техника на белых платах. Так что ждите меня в скором времени с вопросами - а как, а куда и почему?))) Может в процессе сборки поднатарею немного в знаниях и смогу самостоятельно приступить к окончательному ремонту этого ископаемого что на фото.

[Alex]

Успехов вам!

[hammerxp]

Посоветуйте как сгруппировать в пары транзисторы с коэф.усиления 67, 73, 99, 109 ?
Вроде напрашивается 73, 67 и 109, 99, не будет ли один канал громче?

[hammerxp]

Не дождался советов, в общем сделал левый канал 73, 67, правый 109, 99. (транзисторы ST из китайского кит набора, типа БУ)
А теперь отчет по глобальному тестированию замеров (Нагрузка 4Ом, моно, в тесте один канал).
Начинаем с левого канала:

ток 1.2


ток 1.3


ток 1.4


ток 1.5


ток 1.6


ток 1.7


Как видим оптимальный вариант ток 1.4а -1.5а

Теперь правый канал:

ток 1.3


ток 1.4


ток 1.5


ток 1.6


Ситуация с правым каналом улучшается, но левый канал не дает нам установить ток 1.7, так как на нем уже ухудшаются характеристики.
После изучения данных, еще замеров в поисках золотой середины выставил ток для левого канала 1.61 и для правого 1.65.
Вот что получилось (стерео):



Еще замечание, после регулировки тока покоя, обязательно проверять регулировку половины напряжения, она изменяется.
И да, звук изменился сильно в лучшую сторону, до этого ток был выставлен как у большинства на 1.3 ампера, замеры были такими:

[Alex]

Отлично для Худа получилось.А сколько вольт питание?

[hammerxp]

Отлично для Худа получилось.А сколько вольт питание?

19 вольт, блок питания от ноутбука HP на 7 ампер, стоит внутри корпуса усилителя.

[Lektor]

Очень низкие искажения. Это на какой громкости?

[hammerxp]

Очень низкие искажения. Это на какой громкости?

замеры всегда делаю на примерно 6 ватт

[Evgeniy]

Не дождался советов, в общем сделал левый канал 73, 67, правый 109, 99

Вот тут почитайте про подбор транзисторов. Имхо надо ставить 73, 99 и 67, 109, с большим усилением в нижнее плечо, соответственно.

[lgedmitry]

у самого Худа есть же рекомендации по выбору выходных транзюков по усилению. Усиление нижнего - максимальное, какое есть, верхнего - особо не влияет. 0.005% коэффициента гармоник при размахе выходного напряжения вполовину клиппингого для Худа не проблема. Под самый клиппинг где-то в 2..3 раза больше. Но это если стабилизаторы тока, а-ла Худ2003. Если 1969, с вольтдобавкой - то там, как я понимаю, Кг растёт вместе с громкостью ощутимо плавнее.

[Александр 1980]

все это бред, подключил к блоку муз центра 90-х свои колонки и обалдел и сценой и присутствием и всем остальным. кому надо продам за 5 тысяч рублей с доставкой за ваш счет.

[shmulik]

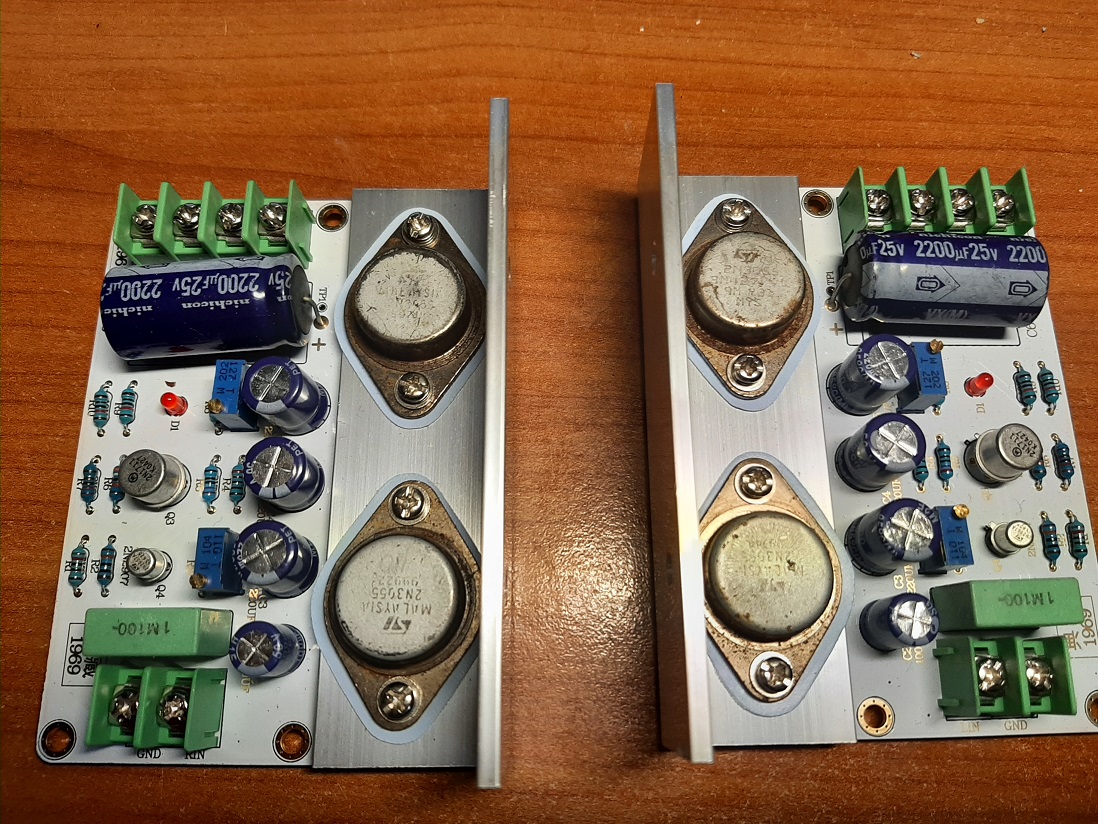

Свершилось чудо. Не знаю каким образом но за 4 дня я получил в Израиле заказ из Китая. Что примечательно - это кондеры nichicon.

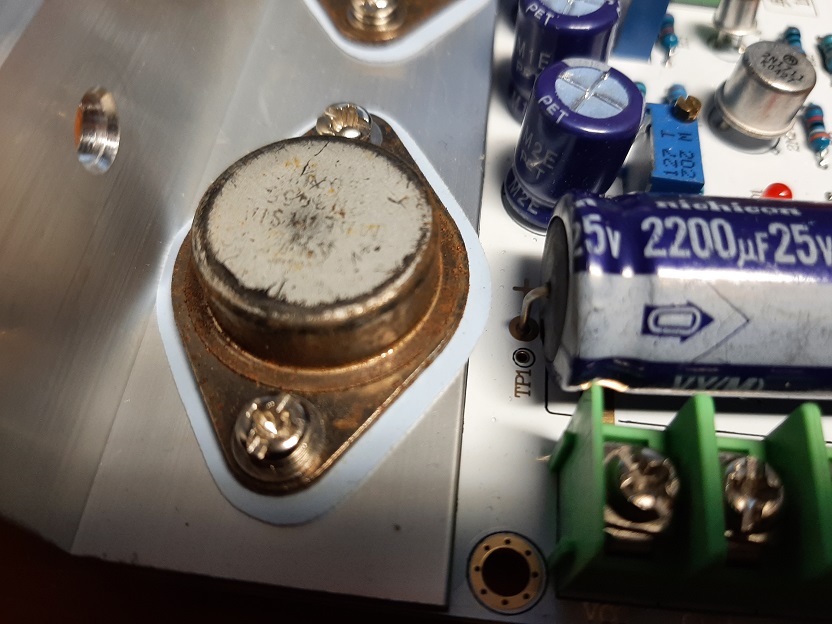

Я спрашивал продавца перед покупкой оригинальные ли у него транзисторы на борту стоят? Он мне торжественно пообещал что Будут самые оригинальные которые еще при жизни сам Худ подбирал... И знаете. судя по их виду - я ему верю

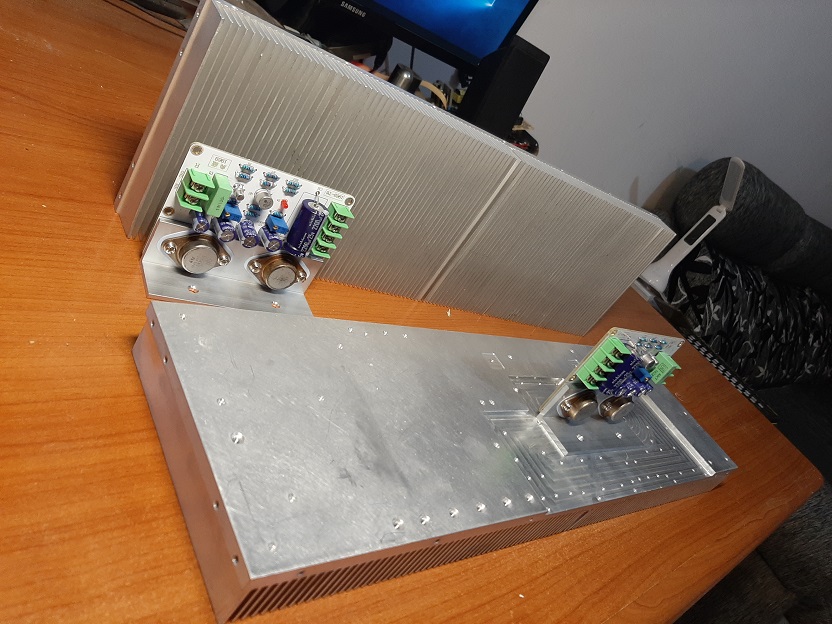

А вот с радиаторами я что-то переборщил. Платки очень малюсенькими в жизни оказались.

[shmulik]

все это бред, подключил к блоку муз центра 90-х свои колонки и обалдел и сценой и присутствием и всем остальным. кому надо продам за 5 тысяч рублей с доставкой за ваш счет.

Санек. Не расстраивайся. Я тоже когда не умел танцевать - говорил что мне там что-то мешает. Но я не опускал руки... точнее - ноги. Порвал много штанов и туфлей но таки научился танцевать нижний брэйк)

[Александр 1980]

я пишу свои чувства и свой слух, и плевать хотел на оскорбления.

[Александр 1980]

если кому нужно, есть куча оригинальных 2n3055, производства тунгсрам, тесла, бета, м с птичкой.

[shmulik]

Да скажи по человечески. Какие претензии к усилителю Что в нем не так? Не может же быть что сотня людей собрала и все они в восторге а только у одного тебя не звучит совершенно и любая пластиковая балалайка из 90х переигрывает его на раз. Может там надо акустику подобрать может оно гудит у тебя... Ничего не написал кроме надписи - БРЕД. Какой еще бред? Пит?
Аргументы. Выводы... описание. Как подросток. И еще оскорбления нашел где-то.

[Evgeniy]

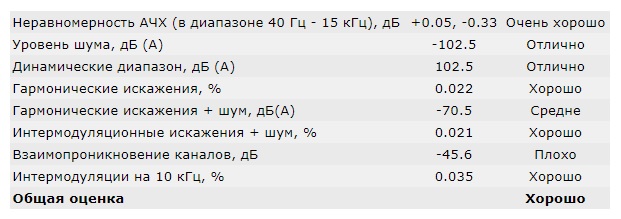

Вот замеры моего JLH 2005, 10Вт, 1 канал.

jlh2005 10w.jpg (55.08 КБ) 1267 просмотров
