Усилитель JLH 1969

[lgedmitry]

ВС807 и кт602бм

[Igor_Kh]

ВС807 и кт602бм

Спасибо. А главным параметром является коэффициент усиления?

[Igor_Kh]

Только что проверил свои транзисторы по даташитам и у меня входной имеет коэф усиления 60-220, а средний транзистор 60-200. То есть почти из одного диапазона. Так и должно быть? Или поискать пару с большим диапазоном?

[koss707]

Ребят, можете посоветовать хорошие транзисторы, на которые можно заменить входной и средний? Или подсказать ссылку, если уже обсуждалось? Я нашел здесь только информацию, что можно поставить 2CS2331 - средний и BC556 - входной. Думаю, что в мой комплект с алиэкспрес могут быть какие-то случайные впаяны.

Хорошие результаты дают на входе 2sa970, bc550-557,2n5401(hfe350-400) второй 2sc5706,5707(hfe400-600)
чуть похуже bd139,2sc4793,2sc5171.

[MaratAM]

и кт602бм

Серега, где же он в Лондоне найдет КТ602, а если найдет, то золотой окажется

[lgedmitry]

ВС807 и кт602бм

Спасибо. А главным параметром является коэффициент усиления?

Первый мне понравился по звучанию усилителя, а второй по коэффициенту гармоник

[lgedmitry]

и кт602бм

Серега, где же он в Лондоне найдет КТ602, а если найдет, то золотой окажется

хм, а-ить да... Впрочем, 1969, как я погляжу по результатам коллег, не так уж и критичен к среднему транзистору, как 2003. А вот bc807 точно стоит поставить

[Igor_Kh]

Всем спасибо за информацию, этот форум очень крутой! Записываю себе... Да, советские детали действительно здесь нет смысла покупать, покупаю все на ebay. Сегодня приехали конденсаторы Mcap ZN на 1uf и транзисторы 2N3773G (надеюсь, не подделка). Конденсаторы я впаял и я уже доволен качеством усилителя, я просто офигел:) Что же будет дальше? Вчера в качестве входного транзистора еще пробовал C1740-E, у которого коэф. усиления доходит до 800 по даташиту, и который я выпаял из остатков старого усилителя. Звук стал чуть тише, но качество звука субъективно не изменилось, поставил обратно старый транзистор.

[koss707]

Извиняюсь за bc550(npn) нужно bc560(pnp). 2sc1740 тоже кстати NPN !

[Alex]

Кстати да, 1969 проще в настройке и даже с коробки играет отлично. А если допилить, то вообще!

[Northcloud]

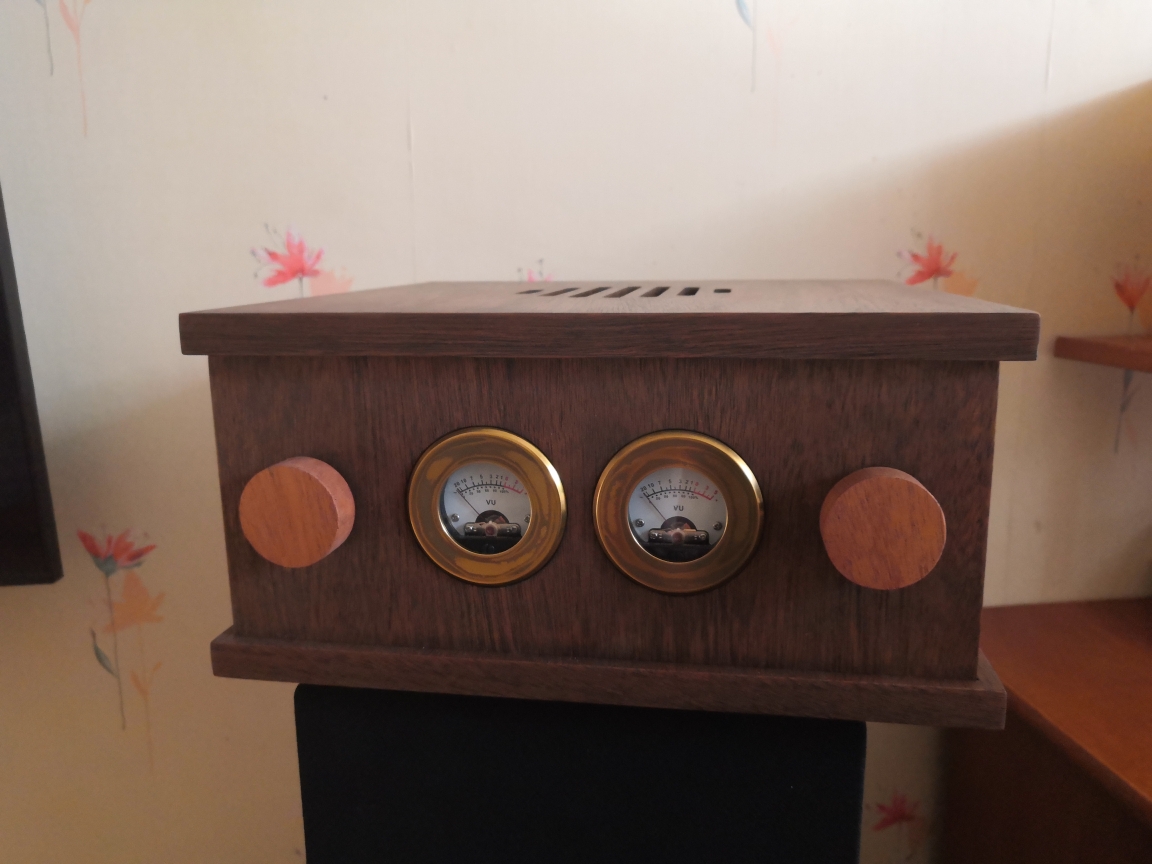

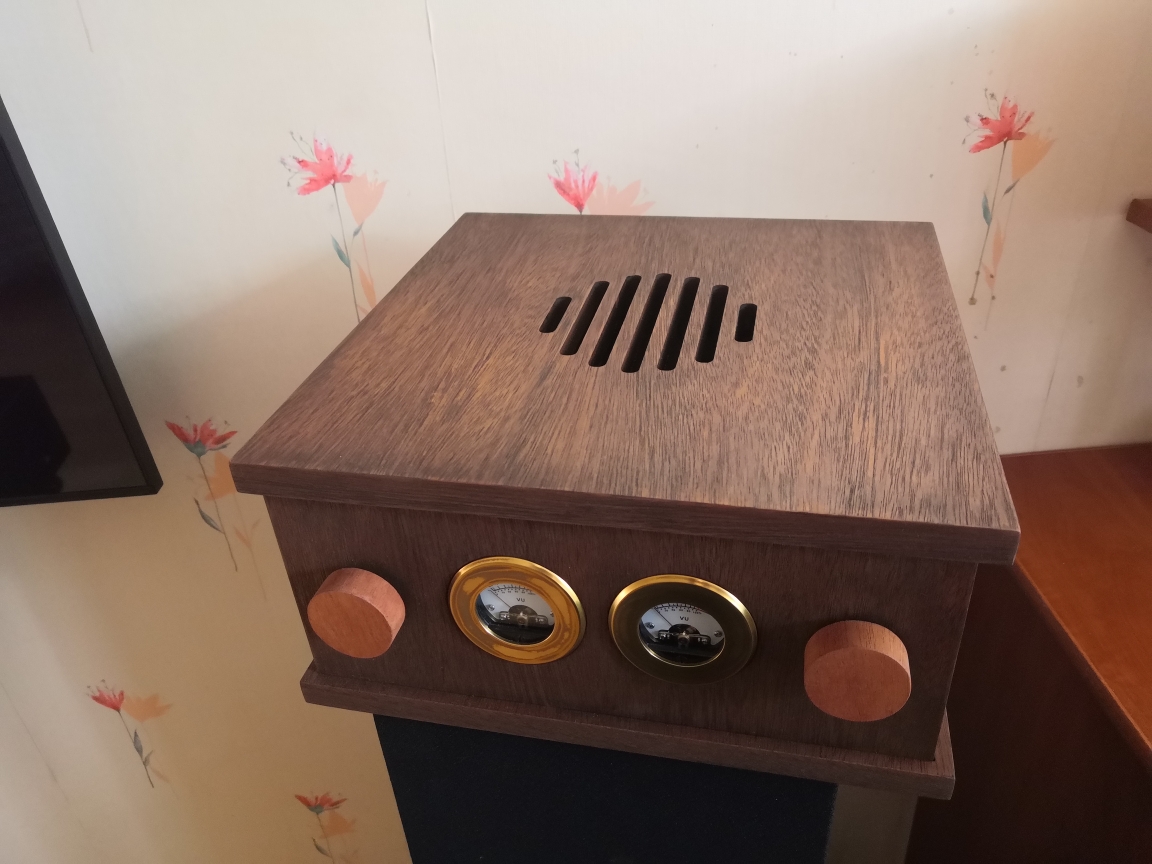

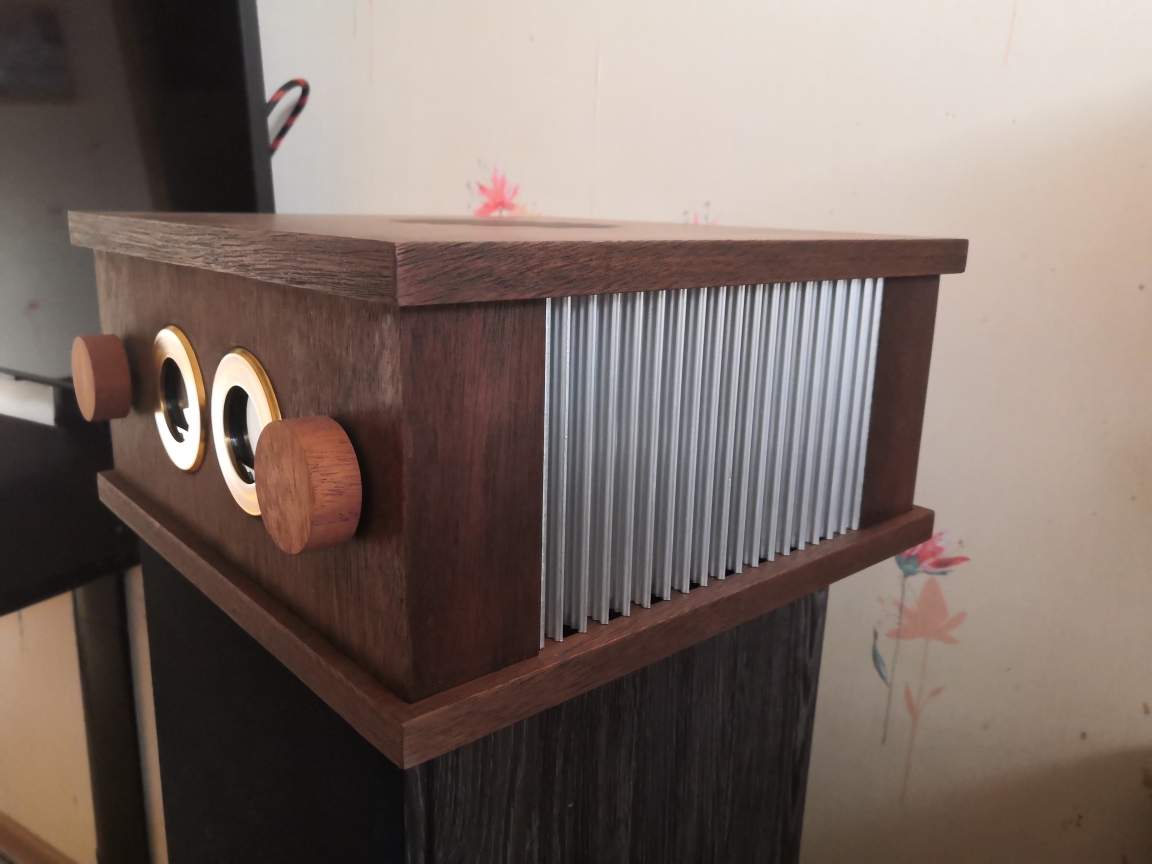

Наконец то закончил основные работы по данному усилителю. Долго думал над корпусом. Хотелось сделать под стать схеме - в ретро стиле. В итоге вот что получилось. Делал из фанеры, покрывал шпоном махагона + пропитка маслом (акватекс эбен). Есть ещё пару недочётов по корпусу - надо заново лакировать накладки на индикаторы, а то не понятно откуда пошли странные разводы + прикрутить ножки. На выходе получил 7 ватт на канал на нагрузку 8 Ом и питании 24 вольта.




[Northcloud]

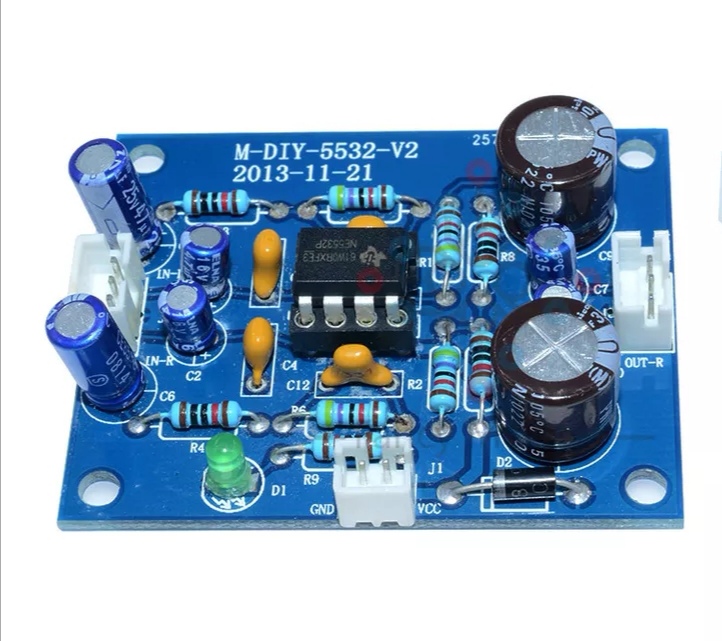

В связи с тем, что современная техника массово переходит на беспроводные способы коммуникации, решил сюда поставить блютус модуль. Однако при замерах было выяснено, что при подключении к телефону по rca или блютусу, усилителю не хватает мощности входного сигнала, на выходе получается всего около 4 ватт. В закромах откапал вот такой вот предусилитель.


Где-то когда-то читал, что этот пред режет чистоты, но можно всё исправить, заменив пару деталей, а вот каких и на какие не помню. Поиск результатов не дал. Может кто ни будь подскажет как его подправить?

[Lektor]

Наконец то закончил основные работы по данному усилителю.

Поздравляю! Впечатляюще, сделано с душою и с прямыми руками. Шикарно!

[Lektor]

В связи с тем, что современная техника массово переходит на беспроводные способы коммуникации, решил сюда поставить блютус модуль.

Блютуз пока далеко от высококачественного воспроизведения. Удобство неоспоримо.
По частотной характеристике без замеров вести разговор не имеет смысла. Фото внешнего вида это хорошо, но глянуть бы схему.

[Starky]

Наконец то закончил основные работы по данному усилителю. Долго думал над корпусом. Хотелось сделать под стать схеме - в ретро стиле. В итоге вот что получилось. Делал из фанеры, покрывал шпоном махагона + пропитка маслом (акватекс эбен). Есть ещё пару недочётов по корпусу - надо заново лакировать накладки на индикаторы, а то не понятно откуда пошли странные разводы + прикрутить ножки. На выходе получил 7 ватт на канал на нагрузку 8 Ом и питании 24 вольта.

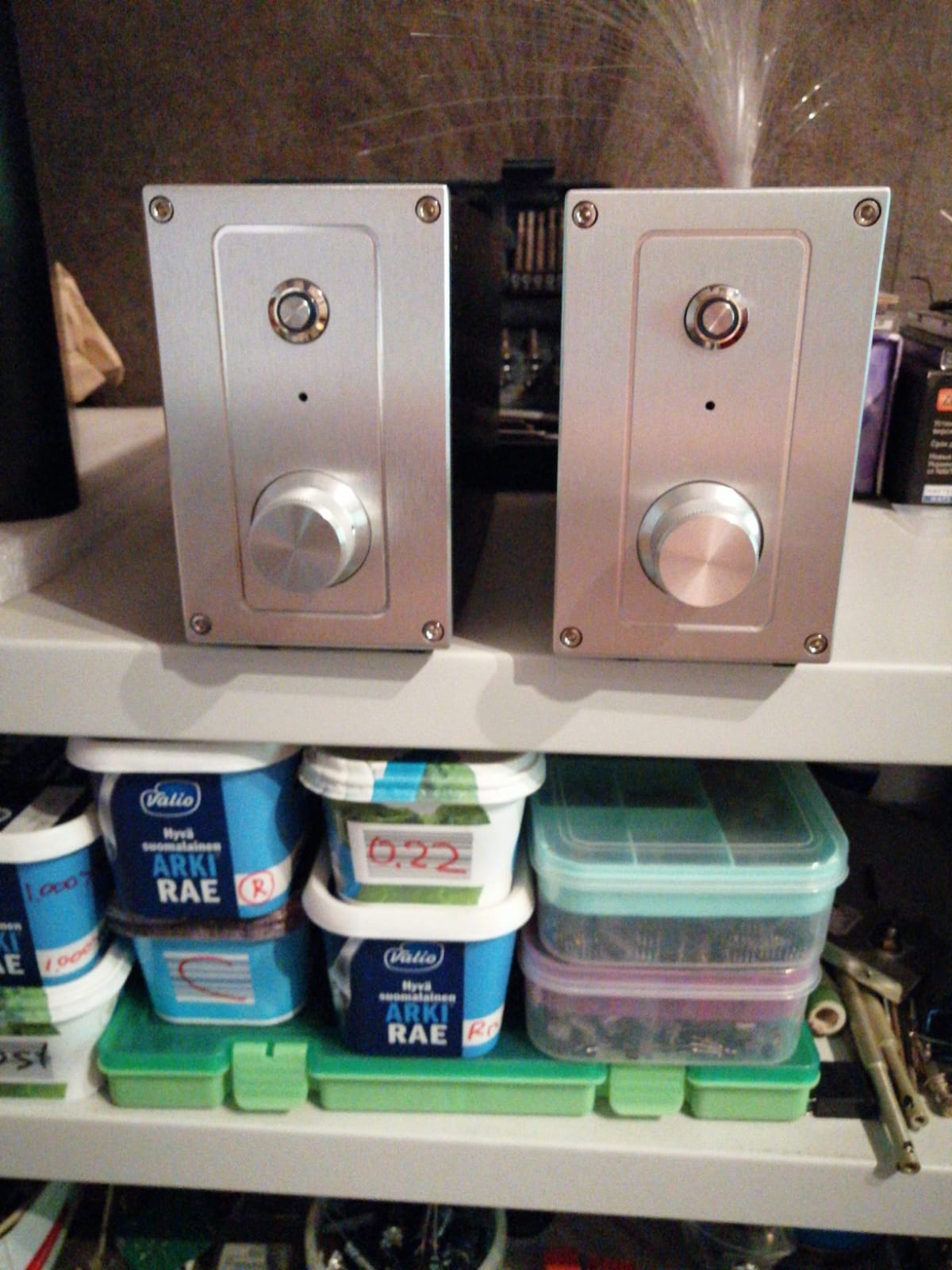

я корпуса из алюминия взял. ито греются прилично. хотя все железки толстые

[Starky]

В связи с тем, что современная техника массово переходит на беспроводные способы коммуникации, решил сюда поставить блютус модуль. Однако при замерах было выяснено, что при подключении к телефону по rca или блютусу, усилителю не хватает мощности входного сигнала, на выходе получается всего около 4 ватт. В закромах откапал вот такой вот предусилитель.
Где-то когда-то читал, что этот пред режет чистоты, но можно всё исправить, заменив пару деталей, а вот каких и на какие не помню. Поиск результатов не дал. Может кто ни будь подскажет как его подправить?

вот этот неплох по АЧХ https://aliexpress.ru/item/32986668758. ... 6902324513

хотя операционники и электролиты можно получше поставить...
но я решил и пред транзисторный делать

[dron77]

Наоборот, в качестве Tr1 ставится транзистор с наибольшим Ку. На предыдущей странице была ссылка, где есть табличка с замерами искажений при разной установке транзисторов.

Есть 2n3055 c Ку: 179,179, 149, 87, 55, 51. Подскажите, как лучше TR1 179, TR2 179 в одну плату, а во вторую Tr1 55, Tr2 51? Или Tr1 179, Tr2 55 в одну плату, а во вторую Tr1 179, Tr2 51? Или?

[koss707]

Наоборот, в качестве Tr1 ставится транзистор с наибольшим Ку. На предыдущей странице была ссылка, где есть табличка с замерами искажений при разной установке транзисторов.

Есть 2n3055 c Ку: 179,179, 149, 87, 55, 51. Подскажите, как лучше TR1 179, TR2 179 в одну плату, а во вторую Tr1 55, Tr2 51? Или Tr1 179, Tr2 55 в одну плату, а во вторую Tr1 179, Tr2 51? Или?

179,149 большой ку,скорее всего подделка.На каком токе мерили? У 3055 максимально hfe 70.

[acrobot]

Где-то когда-то читал, что этот пред режет чистоты, но можно всё исправить, заменив пару деталей, а вот каких и на какие не помню. Поиск результатов не дал. Может кто ни будь подскажет как его подправить?

Чего ни кто не скажет что тут на входе стоит полярный электролит 4.7 мкф , он будет вч резать, сделай как на худу- Виму 1.0-2.0 мкф поставь , а вообще слушать надо , деталей немного и простые , можно методом тыка слушать...по мне лишний звуковой тракт будет портить звук, тем более с такими дешовыми деталями....ОУ5532 тоже поиграться с заменой, и желтые штучки тоже не любят аудиофилы, только красные..короче все на этой плате говно

[dron77]

[/img]

179,149 большой ку,скорее всего подделка.На каком токе мерили? У 3055 максимально hfe 70.

Я не сам делал замеры. Человек делавший замеры также предположил, что это подделка. Продавец уверял в обратном, ну это понятно.... Не стоит их устанавливать?

[koss707]

dron77.Мощные транзисторы таким прибором правильно не замерить,нужно на токе 0,5-1-1,5 ампера (близко к реальным условиям).Если есть возможность лучше поставить моторы mg15003.(желательно из одной партии там разброс будет не большой)

[Sid]

У кого каким сопротивлением потенциометр на громкости стоит? (10к, 20к, 50к, 100к)...

[lgedmitry]

Никитин на 10 у меня

[Alex]

Тоже самое, на 10

[Sid]

Ок, спасибо.
Риторический вопрос: а кто-нибудь видел хотя бы на картинках фирменный Худ-1969?
Реализовывался ли усилитель серийно, как усилитель Нельсона Паса, (который, собственно, сам же его и производит) или так и остался на уровне схемы на откуп самодельщиков? Есть у кого-нибудь ссылки?

[Alex]

Есть https://v-mire.net/na-chto-sposoben-usi ... -jlh-1969/
Первое фото.

[Sid]

Ой, слона-то я и не заметил!

[Alex]

Там внизу моей статьи есть ссылка на оригинальную статью худа в pdf и там ещё есть замеры и несколько фоток усилка.

[Sid]

Alex, спасибо!

[Igor_Kh]

Добрый день. Скажите, а где заказать регулятор громкости Никитина? Или есть что-то похожее на Алиэкспресе?
