Собираем усилитель TPA3255 2x260W 2Ch Class D

[Alex-64]

[quote=PJK post_id=22654 time=165845820
Добрый день!
Полностью солидарен с ответами от Justas*
---
1. Если поставите регулятор громкости, который я осветил в начале данной темы ( viewtopic.php?p=16323#p16323 ) , то "Mute" там реализован. Но у Вас уже есть предварительный усилитель, поэтому не вижу абсолютно никакого смысла городить огород.
2. Это выход 12 вольт. Нагружать его не стоит более чем 150 - 200 мА. Стабилизатор стоит на плате без радиатора, и использует лишь медь на плате в качестве теплоотвода.
3. Да возможно, если вместо джамперов на плате, поставить реле. Есть и другие варианты реализации, но они сложнее.
4.Лишнее или не лишнее, решать только Вам.
Я использовал такой: https://aliexpress.ru/item/32976358337.html
[/quote]

Добрый день! Спасибо за ЛекБез!
Помучаю Вас ещё "глупыми" вопросами, если не возражаете.
Меня так сказать интересует не столько чисто режим Mute, а как возможно (готовые модули, сам платы не собираю) организовать дежурный (без подачи 220 вольт на основной блок питания и подачи 48 вольт на плату УМ) и боевой (подача 220 вольт на основной блок питания и 48 вольт на плату УМ) режимы работы УМ. Т.е. при включении в сеть (розетку) УМ находится в дежурном режиме (подсветка светодиода у кнопки), а при нажатии (прикосновении) кнопки переходит в боевой режим (другая подсветка кнопки, в т.ч. возможно и на на стрелочные индикаторы). Как понимаю, должна быть отдельная схема (модуль) со своим (не основным) модулем питания от сети для реализации данных режимов.
Выход 12V/200mA на плате TPA3255 можно использовать для питания контроллера стрелочных индикаторов, которую Вы привели, или лучше не надо (как Вы использовали этот разъем?), взять от отдельного источника.
К каким точкам усилителя подключали входы платы для стрелочных индикаторов.
Какие стрелочные индикаторы порекомендуете.
Спасибо!

[Justas*]

Если не сложно, уточните, "обычное" 12-ти вольтовое реле как триггерный вход на включение питания усилителя при включении предусилителя не будет перегружать триггерный выход преда. Есть ли здесь какие то тонкости, чтобы не спалить пред по нагрузке?

А это зависит от допустимого тока триггерного выхода. Обычно, 12-ти вольтовые реле потребляют 30-40 мА.
Как пример http://www.kosmodrom.com.ua/el.php?name=RT315012
http://www.kosmodrom.com.ua/pdf/RT315012.pdf
I =33 мА

Нужен ли предохранитель по питанию на УМ.

Зависит от религии. Я считаю что предохранитель обязателен для любого устройства.
Но если он есть в БП по 220, то не нужен.

[PJK]

Для дежурки, конечно необходимо делать модуль со своим питанием. Возможно есть импульсные БП, где уже встроена дежурка, но подсказать не смогу, не интересовался.

Контроллер индикаторов лучше запитать от другого источника. Настоятельно советую.

Индикаторы выбирайте на свой вкус, на алиэкспрессе, лишь бы не превышали токовые возможности контроллера.

Здесь я описывал, как подключать контроллер индикаторов:
viewtopic.php?p=17654#p17654

[Seldim]

Добрый день. Что думаете на счёт защиты акустики делать?

[PJK]

Добрый день. Что думаете на счёт защиты акустики делать?

Добрый день!
Именно в этом усилителе ничего не думаю.

[Seldim]

А если пробьет выходной каскад в микросхеме? Читал даташит, защита вроде есть, но сомневаюсь, что в случае пробоя выходных каскадов поможет.

[PJK]

http://forum.vegalab.ru/showthread.php?t=77011&page=4
Там увидите ответ, как подключить защиту на uPC1237.

[Seldim]

Спасибо, попробую разобраться.

[Seldim]

Как думаете, если пару усилителей использовать в bi-amping, соединив вход без фильтра, имеет смысл?

[PJK]

Как думаете, если пару усилителей использовать в bi-amping, соединив вход без фильтра, имеет смысл?

Смысл у каждого свой. Тут я Вам ничего не посоветую. Но плюсы в этом режиме есть.
"Вход без фильтра" - поподробней пожалуйста, это как?
Ваши АС - должны быть подготовлены к работе в режиме bi-amping.

[Seldim]

Я имел ввиду, что усилители работают во всей полосе без деления на нч и вч, а фильтрация именно на колонках

[PJK]

Я имел ввиду, что усилители работают во всей полосе без деления на нч и вч, а фильтрация именно на колонках

viewtopic.php?p=21747#p21747

[Seldim]

Нашел похожую плату, только с не балансным входом вариант с улучшенными усилителями и конденсаторами.
https://m.aliexpress.ru/item/1005003363 ... 9228185901
Насколько я понял на входе инвертирующий буфер с единичным коэффициентом, а вход tpa3255 до 7вольт ptp. Выход линейника1.095, соответственно нужен предварительный усилитель с коэффициентом усиления 6.4. Можете подсказать какой лучше применить для небалансного входа и имеющим выходной буфер?

[PJK]

Нашел похожую плату, только с не балансным входом вариант с улучшенными усилителями и конденсаторами.
https://m.aliexpress.ru/item/1005003363 ... 9228185901
Насколько я понял на входе инвертирующий буфер с единичным коэффициентом, а вход tpa3255 до 7вольт ptp. Выход линейника1.095, соответственно нужен предварительный усилитель с коэффициентом усиления 6.4. Можете подсказать какой лучше применить для небалансного входа и имеющим выходной буфер?

А выход линейника 1.095 вольт тоже ptp ?
Alex покупал такие:
viewtopic.php?p=21767&sid=e36ba26818c55 ... d83#p21767
Вы можете путем подбора резистора обратной связи менять коэффициент усиления.

[Seldim]

На этой плате подстроечные резисторы для регулировки коэффициента?

[PJK]

На этой плате подстроечные резисторы для регулировки коэффициента?

Это смещение нуля.
Почитайте внимательно лот с товаром, рассмотрите картинки, плату, используемые микросхемы, и даташит к ним.

[Seldim]

Понял, спасибо. Было бы ещё интересно узнать мнение Александра. Он тестировал и tpa3255 и icepower и клон Юрия. Насколько стоит бороться за количество нулей после запятой в искажениях?

[Alex]

Это каждый для себя сам должен решать. Я снимал сравнительное видео по усилителям https://youtu.be/ax6hzfJRLbc

[Seldim]

Понял, спасибо. Было бы интересно услышать мнение Александра насчёт tpa3255, а именно в сравнении с icepower и клоном Юрия, поскольку он тестировал их все. Стоит ли биться за знаки после запятой в значениях искажений усилителя?

[Alex]

Без доработок 3255 мне не очень понравился а с доработками я не слушал его, но если сделать как PJK, то думаю будет звучать отлично.

[Seldim]

Спасибо.

[PJK]

Без доработок 3255 мне не очень понравился а с доработками я не слушал его, но если сделать как PJK, то думаю будет звучать отлично.

Я уже где-то писал, что у класса D есть Ахиллесова пята. На малых уровнях громкости (до 2-3 Вт) уровень несущей к полезному сигналу достаточно высок. Отсюда высокий коэффициент гармоник по приборам, которые на слух я не ощущаю, но они есть по измерениям (~0.007 -0.01%)
В целом - звучание добротное.

[pl_]

скажите, ацп космос до Вас дошёл - замеры делали? Поделиться ими можете?

спасибо

[PJK]

скажите, ацп космос до Вас дошёл - замеры делали? Поделиться ими можете?

спасибо

Дошёл. Замеры им делал, но не этого усилителя, а других устройств.

[PJK]

Хочу дополнить немного к ответу выше.
Не стоит заморачиваться с замерами. Я например, не слышу разницы между аппаратами у которых коэффициент гармоник 0.01 или 0.001%.
И много раз мне нравились усилители у которых гармоники выше 0.01%. Есть множество других параметров, которые влияют на звучание.
Лучше просто сконцентрируйте Ваше внимание на прослушивании. И выбирайте то, что нравится!
--
Так-же задумайтесь, на какой мощности Вы слушаете чаще всего музыку? Если на мощности 1-3 Ватта на канал, то этот усилитель не для Вас.
Есть тогда лучшая альтернатива, чем класс D.
--
Удачи.

[audiomaniac3]

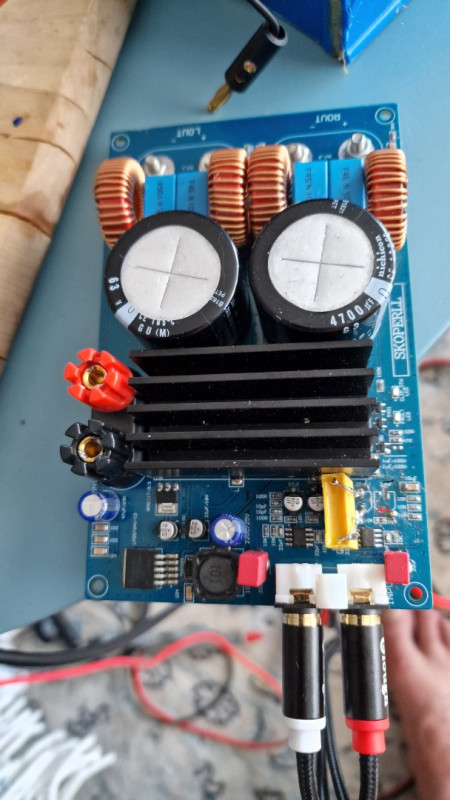

Здравствуйте,собрал усилитель с этой платой,специально собрал для него батарею на 150 ватт 26 вольт,чтобы никакие помехи не проникали еще и индуиктивность на всякий случай впаял,так вот,на другом форуме увидел что можно подключить баланс в обход штатных оу,а у меня как раз есть цап с таким выходом hidizs s9 pro и нужный trrs кабель,в общем совершествованию нет предела,можете пожалуйста показать куда подпаять провода + и -? Немного не рассчитал и отодрал дорожку,но плата рабочая.

[PJK]

Добрый день!
В данной ветке досконально обсуждалась другая плата.
Если что-то бы касалось её, ответ был бы дан.
Неужели Вы думаете, что сейчас я или коллеги полезут в интернет искать компоновку Вашей платы и принципиальную схему к ней, чтобы дать квалифицированный ответ?
Пожалуйста предоставьте хотя бы эти данные....

[audiomaniac3]

Была надежда что платы на tpa3255 схожи и кто-то уже делал такую процедуру,если же нет, перезадам вопрос в другой теме.

[antoxa]

Собрал такой усилитель (плата от 3e audio) обратил внимание что в начале усилитель играет нормально а при длительном прослушивании ( 2-3 часа) звук становится плоским и высокие частоты превращаются в кашу пробовал менять ОУ и источник звука также различные блоки питания все равно тот же результат. Что можно сделать и в какую сторону копать?

[Rus3d]

Собрал такой усилитель (плата от 3e audio) обратил внимание что в начале усилитель играет нормально а при длительном прослушивании ( 2-3 часа) звук становится плоским и высокие частоты превращаются в кашу пробовал менять ОУ и источник звука также различные блоки питания все равно тот же результат. Что можно сделать и в какую сторону копать?

Возможно идет перегрев компонентов, это как одно достоверное решение. Больше я думаю там нечего быть не может, а вот после перегрева скорее начинаются качели. Может надо вскрыть корпус и начать эксперименты во время когда пошла каша
Сделать пару замеров. Также левые детали которые лепят Китайцы неизвестно как себя поведут при поднятии температуры.
Еще обязательно проверить источник питания, может все проблема, идет от туда
Иначе как объяснить такое поведения, если изначально все хорошо, а потом все плохо.
Это мое предположения, не судите строго.
