Усилитель звука D класса Clone purifi Hb 3.064 ULTRA

[Igorvolikov]

А какой блок САМЫЙ САМЫЙ для двух каналов?
Ну чтобы уже ничего не паять и не переделывать....

[Dysindich]

Думаю, что , такой если и существует, то Вы, не захотите его покупать.
P.S. Наконец-то дошли руки доделать Клон . Уже с месяц экспериментирую. Так как, причин для спешки нет, делаю все по феншую .
Первая проба с заменой кондеек на выходе БП , принесла весьма положительные результаты (я об этом писал про Панасы CE ).
Теперь попробовал заменить на другие кондейки (это уже , для тех, кому хочется полного изыска ).
Но, конкретно для Клона , я использовал не народный БП, а мощную версию на 1000 Вт. ( https://www.aliexpress.com/item/4000388 ... 1802T52sQS ). Выбор пал на эту версию из-за наличия потенциала для модернизации (есть место на плате ). Заменил входные кондейки на два 560 uF x 400V, доведя мощностные возможности БП до 1120Вт (поскольку, были прикуплены ранее, на вырост Чемикон ) и выходные (сначала, по аналогии с ранней моей рекомендацией для "Народного блока" на Панасоники ), теперь же поставил мои любимые Ничики VR (где-то, я их уже рекомендовал ) . Сразу же проявилась породистость усилителя (респект Юре ). Сам усилитель, я для чистоты эксперимента не трогал (только с ноля поменял кондейки выходного фильтра на Панасоники и увеличил емкости по питанию до 1000uf тех же Панасов FC - это железобетонный проверенный вариант , однако - не максимально возможный по качеству).
Теперь в планах заняться подбором кондеек для самого усилителя. Впрочем, выбор уже сделан - все те же VR ! Емкость, подсмотренная у тех же Техасцев, должна быть (для мощностей в диапазоне до 150-200 Вт) - хотя бы - 3300uF.
Сейчас заказал, как придут - влуплю. Ну и на остальные позиции подойдут все те же VR (по питаниям ) Музу трогать не собираюсь (хотя, если бы делал трассировку, то составил бы неполярники из Силмика II ).
P.S.2. Если кому-то пригодится, то облегчаю поиск : https://www.mouser.be/c/passive-compone ... &instock=y

Enjoy!

[Igorvolikov]

Думаю, что , такой если и существует, то Вы, не захотите его покупать.

Вот как раз напротив. Очень захочу.
Практика показывает, что проще сразу потратится и купить хорошее, чем тратить силы,
нервы, ВРЕМЯ, а потом все равно купить то самое хорошее )))

[Dysindich]

Ну, тогда , смотрите Hypex , они идут в комплектах с Purifi EVAL1 .
Например Hypex SMPS1200A180 (2x46V ) - 190- 230 €.
Как пример (может, кому пригодится) : https://www.soundimports.eu/en/hypex-smps1200a180.html

[lexey]

Если вопрос с основными БП более менее закрыт, от части есть и дешёвые нормальные бп и подороже. Как быть с питанием +- 15в? У кого какие варианты? Топ не топ)))

[acvolinn]

Вот и я стал счастливым обладателем плат 3_065.

Дико извиняяюсь, может конечно плохо искал, но какие габариты платы??? Вроде нигде не указаны размеры
PS судя по размераб БП, наименьшая сторона 70мм? т.к. вроде судя по видео они одинаковые....

[lexey]

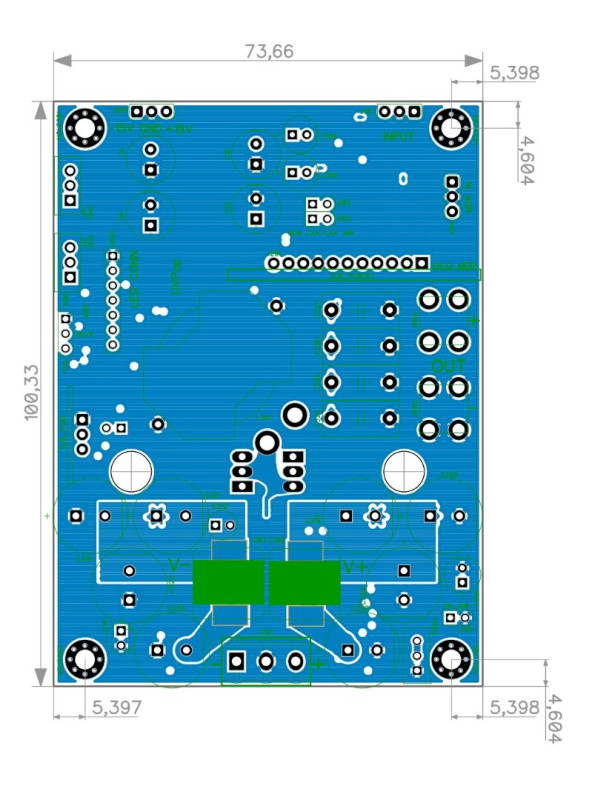

Думаю примерно такие размеры

[acvolinn]

Большущее спасибо! Корпус себе подбираю, хотелось в кумир 001 замутить, рад что это возможно) (высота радиаторов изнутри там как раз гдето 75~80, в притык почти, но влезет) Пока только хотелка, но в планах тотальная переделка усилка с сохранением внешки ретро варианта и функций по возможности))) По дизайну мне морда очень нравится, и шасси у него идеально для постройки чего-то более стоящего
PS размеры странно указаны, обычно межцентровое указывается у крепёжных отверстий, и по возможности ровные значения....ну или мне это приснилось, не суть

[emon]

Если вопрос с основными БП более менее закрыт, от части есть и дешёвые нормальные бп и подороже. Как быть с питанием +- 15в? У кого какие варианты? Топ не топ)))

взял вот такие два блока - SMPS400A180 - результатом очень доволен. ничего придумывать не нужно и менять. поставил и забыл.

[classd]

Большущее спасибо! Корпус себе подбираю, хотелось в кумир 001 замутить, рад что это возможно) (высота радиаторов изнутри там как раз гдето 75~80, в притык почти, но влезет) Пока только хотелка, но в планах тотальная переделка усилка с сохранением внешки ретро варианта и функций по возможности))) По дизайну мне морда очень нравится, и шасси у него идеально для постройки чего-то более стоящего
PS размеры странно указаны, обычно межцентровое указывается у крепёжных отверстий, и по возможности ровные значения....ну или мне это приснилось, не суть

кумир 001 подходит притык в притык)) у меня собрано в этом корпусе.

[ArtemK]

Всем привет люди добрые! Насмотрелся на параметры и решил заказать 3ью версию плат... Упёрся в след вопрос. Что лучше по питанию:
1. Транс на 1квт) и запитать оба канала.
2. Два транса на канал.
3. Найти хороший импульсник(2 недели поиска не увенчались успехом, а те бп которые ставят старшие товарищи в тестах ghxamp на 500ват разобрали) на каждый канал.
4. Найти импульсник на 1квт настоящих и запитать два канала....?(с такими аналогичная проблема)
Подскажите как быть новичку более или менее разбирающемуся в электронике на уровне 9 класса) как поступить чтобы потом не бегать по городу и искать людей с осцилографами и не искать где что фонит? Заранее всех обнял)

[IT-Prof]

3 вариант.

[Kollin]

чтобы потом не бегать по городу и искать людей с осцилографами и не искать где что фонит?

Предполагается что-то надежное?
Оригиналы от Хайпекса, по идее, должны соответствовать этому определению.
Их можно найти даже дешевле, чем популярные SMPS500RXE.
https://www.audiophonics.fr/en/smps-pow ... 4681.html

[jin2k]

Если вопрос с основными БП более менее закрыт, от части есть и дешёвые нормальные бп и подороже. Как быть с питанием +- 15в? У кого какие варианты? Топ не топ)))

А чем Вас не устраивает +-21В с smps400A180?
Сравнивал и замерял 3 варианта питания +- 15в. 1. smps400A180 2. Китайский ка у Вас на фото. 3. Линейный на 7815. Разница отсутствовала полностью. Все варианты в формате 1 БП - 1 УМ. Оставил питание с smps400A180.

У меня разница между smps400A180 и стоковым народным БП была очень сильно заметна, и так же сильно заметна разница между 1 БП на 2 УМ и 2 БП на 2 УМ.

[lexey]

Если вопрос с основными БП более менее закрыт, от части есть и дешёвые нормальные бп и подороже. Как быть с питанием +- 15в? У кого какие варианты? Топ не топ)))

А чем Вас не устраивает +-21В с smps400A180?
Сравнивал и замерял 3 варианта питания +- 15в. 1. smps400A180 2. Китайский ка у Вас на фото. 3. Линейный на 7815. Разница отсутствовала полностью. Все варианты в формате 1 БП - 1 УМ. Оставил питание с smps400A180.

У меня разница между smps400A180 и стоковым народным БП была очень сильно заметна, и так же сильно заметна разница между 1 БП на 2 УМ и 2 БП на 2 УМ.

Я про выбор имел ввиду, немного неправильно изложил свою мысль. smps400A180 да безусловно идеален для 3_065 на мой взгляд. Можно взять два за те же +-деньги что его более мощный брат и устроить это самое "двойное моно".
Я про источник питания +-15 если мы используем Народный БП.

[jin2k]

Ну так к народному Ghxamp народный же Sanmim на +-15.

[ArtemK]

Подобрал пару аналонов., хочу спросить вашего мнения.
1ое это питание на 15в, нашёл meanwell pd2515, ±15в и 0.8А на плечо.
http://www.mean-well.ru/store/PD-2515/

2ое что скажете по поводу ghxamp 1000w? По отзывам все их нахваливают как раз именно для усилителей...
https://sl.aliexpress.ru/p?key=s7k0tIP

Любое мнение очень важно)

[Kollin]

питание на 15в, нашёл meanwell pd2515

PD2515 довольно "чистый" (50mVp-p) среди минвеловских 15V. Правда, это при 0.8А. Хватит вам их? Многие на этот параметр обращают внимание (иногда чересчур большое, как по мне).

[ArtemK]

питание на 15в, нашёл meanwell pd2515

PD2515 довольно "чистый" (50mVp-p) среди минвеловских 15V. Правда, это при 0.8А. Хватит вам их? Многие на этот параметр обращают внимание (иногда чересчур большое, как по мне).

Видел видео у Юрия на ютюбе где он рассказывал что модулятор жрет на плюсе 200mha на минусе около 120mha *2= 640mha вроде все сходится.

[Sous]

последние версии потребляют от доп источника 65ма по плюсу и 35ма по минусу
потребление хх от силового источника поплюсу 25ма, по минусу 45ма, частота переключения 780к

[ArtemK]

последние версии потребляют от доп источника 65ма по плюсу и 35ма по минусу
потребление хх от силового источника поплюсу 25ма, по минусу 45ма, частота переключения 780к

Добрый день, Юрий. Это просто замечательно. Вот что подумал было бы не плохо сделать темы по фашим устройствам по типу форума 4pda.... Чтобы была тема устройства с шапкой где будут все мануалы, ваши советы, и накопленный опыт форумчан. Было бы очень полезно для таких чайников как я.... Думаю многие из нас сталкивались с таким, что очень хочется, а знания тянут на 5ый класс средней школы)

[Kollin]

В нашем блоке необходимо заменить кондеры на выходе (лучший, я бы сказал, неожиданно превосходный результат дали Panasonic ECA-1HM***. не совсем неожиданный - выбирал осознанно, для пробы, подсмотрев у Техасцев ) Доступны 2200х63В (у меня оказались такие, лучше применить 3300 и более... поройтесь сами на Mousrer и посмотрите, что у них есть, исходя из диаметра ).
Кондеры я зашунтировал ВЧ Вимой FKP-2 на 10n (напруга -чем больше, тем лучше в разумных пределах 250В - достаточно.

Вы не могли бы помочь с выбором? На маузере из из ЕСА-1НМ 3300 нашел только на 50В
https://www.mouser.com/ProductDetail/667-ECA-1HHG332
Под шунты выбор больше. В корзине такие: https://www.mouser.com/ProductDetail/50 ... 21001L00JS
Сойдет такой тандем, или 50В у Панасов маловато будет?
Если есть на примете керамика под входные, на том же маузере, буду благодарен за подсказку.

[Dysindich]

Электролиты для напруги 45В - пойдет. (хотелось бы поболее, но - что есть )
Что-то небогато стало на маузере... Для керамики что-то, типа этого : https://www.mouser.be/ProductDetail/TDK ... iwlQ%3D%3D .(можно и на 2kV )

[Sous]

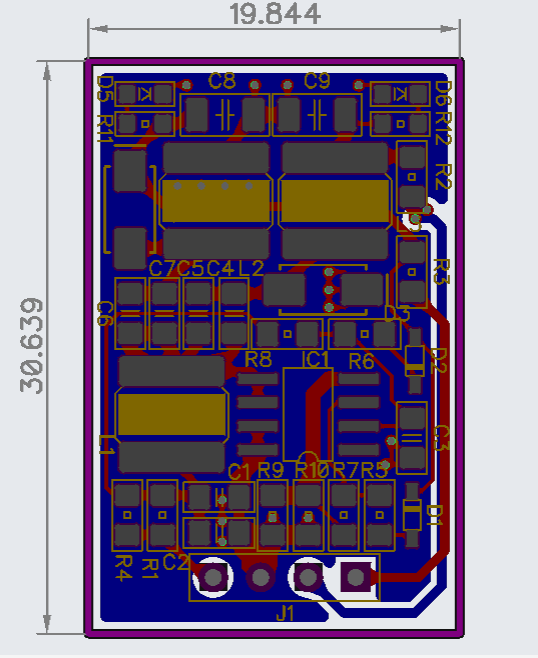

Да, кстати, мы тут еще разрабатываетм высоковольтный sepic преобразоователь, с входным напряжением до 80В и выходным +/-15В. Если он будет шуметь менее чем народный импульсный на +/-15В, то можно будет комплектовать платы 3

Screenshot 2023-02-16 151650.png (57.14 КБ) 2800 просмотров

[acvolinn]

На плате усилителя есть выход, который при обнаружении постоянки подает сигнал на блок питания и тот выключается.

А где подробнее про это посмотреть\почитать??? Что за сигнал и куда именно подаёт? Любой ИБП подойдёт или подготавливать обязательно нужно???

[Alex]

Не любой, нужно дорабатывать, подробнее здесь, самый первый пост viewtopic.php?p=23308#p23308

[Sous]

Некоторые блоки питания, те что дороже обычно, уже по умолчанию имеют вход быстрого отключения.
Блок от GHXAMP можно доработать.
Недавно еще другой китайссккий блок дорабатывал, там просто был доступ к датчику температуры, куда я и подключился через оптопару.
Вот еще раз про доработку GHXAMP

Доработка блока питания и подкл защиты.pdf

(782.11 КБ) 224 скачивания

[acvolinn]

Спасибо! А в случае использования одного БП, подключать от двух усилителей в одну платку возможно? Или нужно две платки использовать? Не совсем понимаю схему реализации данной функции, так что прошу прощения за возможно глупые вопросы.
Пардон, понял... в ПДФке всё предельно понятно нарисовано)))

[Kollin]

Некоторые блоки питания, те что дороже обычно, уже по умолчанию имеют вход быстрого отключения.

DC Detect в БП от Хайпекса работают с вашими усилителями?

[dmr093]

Добрый день!
Прошерстил несколько тем по этим усилителям и блокам питания для них, посмотрел фото, кто как собираает. Возник следующий вопрос — почему для питания +/-15в используется дополнительный блок питания а не берется это питание с блока GHXAMP, оттуда, куда ставится плата защиты акустики?
