Я до того веду, що можливо буде достатньо набрати батерею меншовартісних конденсаторів зі "стандарними" параметрами.

Хтось із друзів Худа запропонував замість дорогущої вихідної банки поставити в паралель багато дешевших.
Ємність менше - менше ціна, якість теж може бути не такою космічною. У нього стояло там штук 30-40 в паралель, якщо не помиляюсь....

Це говорив Нельсон Пасс )))

[Dr.Somebody]

И насколько у Hitano индуктивность больше чем у Нічікон?
При параллельном соединении нужно учитывать индуктивность проводов (дорожек).
А индуктивность акустического кабеля, может переплюнуть все прочие индуктивности.

У мене там практично немає індуктивності у дорожках)

[Adam]

..Nichicon KZ я купував ще до пандемії і в США на Маузері, вони вийшли десь на 50% дешевше, ніж купувати у Володимира.
Але можна трошки секономити та поставити серію KA, вона теж для аудіо.

Я трохи помоніторив де, шо, почому. Так виходить, що зараз у Володимира найдешевше брати..

[Dr.Somebody]

..Nichicon KZ я купував ще до пандемії і в США на Маузері, вони вийшли десь на 50% дешевше, ніж купувати у Володимира.
Але можна трошки секономити та поставити серію KA, вона теж для аудіо.

Я трохи помоніторив де, шо, почому. Так виходить, що зараз у Володимира найдешевше брати..

Так, у нього ще старі ціни, але і в наявності мало залишилось(

[Justas*]

У мене там практично немає індуктивності у дорожках)

И куда же она подевалась? Выше Adam дал ссылку на отличную статью с картинками
http://dl2kq.de/ant/kniga/541e.htm

Дело оказывается в том, что при параллельном соединении нескольких конденсаторов мы физически не можем сделать их выводы одинаковой длины до точки подключения. Один ближайший конденсатор будет с короткими выводами. А вот все остальные конденсаторы будут расположены дальше. Их выводы (или печатные дорожки к ним) будут длиннее, и соответственно больше паразитная индуктивность.
Поэтому при параллельном соединении конденсаторов их общая индуктивность почти не уменьшается. Она определяется наименьшей из всех, т.е. индуктивностью выводов ближайшего к точке измерения конденсатора.

Не стоит зацикливаться на индуктивности выходного конденсатора. Я уже писал:

индуктивность акустического кабеля, может переплюнуть все прочие индуктивности.

Хотя и это для Худа в звуковом диапазоне, как слону дробина.
Разве что может иметь значение для усилителей класса D, с их выходным LC фильтром.

[Ramirez10]

Цей житомирянин ще й файні тороідальні трансформатори робить, для аудіо)
Це я так, може хтось не знає.....підтримати вітчизняного виробника.

підтримую. трансформатори відмінні! при чому за досить адекватну ціну.

[Ramirez10]

Я трохи помоніторив де, шо, почому. Так виходить, що зараз у Володимира найдешевше брати..

ще є такий собі Володимир Горнюк. з дніпропетровської обл. у нього досить такий непоганий перелік якісних конденсаторів. а головне є вибір німецьких золотих ROE. брав у нього декілька разів.
для себе можна)))

[Ramirez10]

Це схемка 1999 року Рода Елліотта, як відомо, друга і соратника самого Худа. Черговий варіант вдосконалення святої простоти, з благословіння самого автора.
Зарання вибачаюсь, якщо цей варіант вже розглядали тут.
А це підбірка відео житомирянина В'ячеслава Ширшова, який дуже ретельно "відшліфував" цей варіант (майже так, як пан Максим двополярну версію 2003 року...) https://www.youtube.com/playlist?list=P ... aNQFnxS2Z4.
Опис на його сайті https://www.nadotornado.com.ua/forum/mo ... 9-chast-1 .
Проект розпочатий майже 5 років тому, а відео зявилось зовсім недавно. Може хто вже повторив цей варіант? Прошу поділитись результатами, бо шось мені теж захотілось...

я вже питав за цю статтю і схему на цьому форумі. самому цікаво. зібрать - не проблема. єдине що зараз немає саме таких вихідних транзисторів. хіба що спробувати замінити на 2sc5198 чи 2sc5200.

[Dr.Somebody]

єдине що зараз немає саме таких вихідних транзисторів. хіба що спробувати замінити на 2sc5198 чи 2sc5200.

Чого ж немає? На Маузері є, з доставкою проблем немає.
https://eu.mouser.com/ProductDetail/ons ... jVFw%3D%3D

[Adam]

Ціна+доставка... Думаю 5200 будуть не гірші. Якраз збираюсь на Кардачі, візьму парочку на пробу. Заодно зіштовхнемо їх з KD502. Цікаво буде - хто кого..

[Dr.Somebody]

Ціна+доставка... Думаю 5200 будуть не гірші. Якраз збираюсь на Кардачі, візьму парочку на пробу. Заодно зіштовхнемо їх з KD502. Цікаво буде - хто кого..

Не беріть на Кардачах. Це фуфло.
Все, що продається в Україні, або підробка, або ці транзистори вже були перебрані до вас (тобто залишки з мінімальною бетою).

[Justas*]

https://www.rcscomponents.kiev.ua/produ ... 13408.html
hFE 150-160
Но брал давно.

[Adam]

Пізно... Вже взяв. От такий я швидкий Гонсалез..

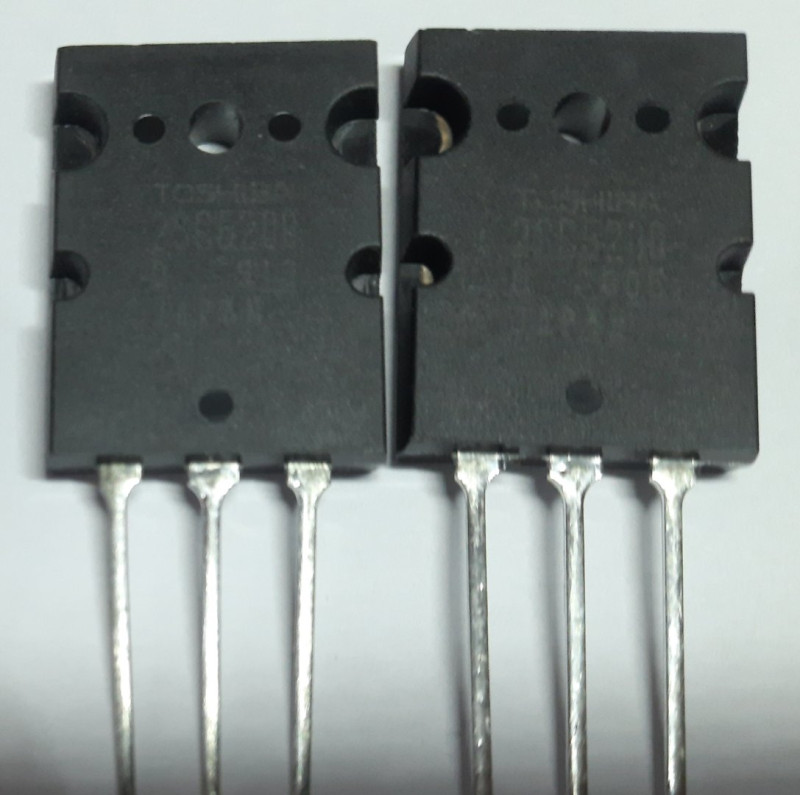

Брав у цьому магазині. Їх там саме пара і залишилась. Народ всі на Худа розібрав. Заміряв тестером - 66 і 63. Це гуд, на 2А буде під дві сотні. Що буде те буде. Головне, встигнути до 23 лютого...

[Essence]

Не на 2 амперах а при 100 градусах


[Dr.Somebody]

Головне, встигнути до 23 лютого...

Будемо орків вітати?

[Adam]

Якби з Худа можна було стріляти, то я би привітав...

[Ramirez10]

Чого ж немає? На Маузері є, з доставкою проблем немає.
https://eu.mouser.com/ProductDetail/ons ... jVFw%3D%3D
[/quote]
я мав на увазі в мене, зараз. в даний момент.

а за інформацію дякую. зайду гляну, що в них там та як.
як довго виконується доставка?

[Ramirez10]

https://www.rcscomponents.kiev.ua/produ ... 13408.html
hFE 150-160
Но брал давно.
[/quote]

колись я на ркс нарвався на конкретну підробку. там було видно навіть без перевірки. але Сергій Сискаєв (менеджер, завжди обираю його) добросовісно замінив , ще й оплатили доставку.
а так там наче все добре. радує те що в них вказується виробник на кожну позицію.

[Ramirez10]

Якби з Худа можна було стріляти, то я би привітав...

в мене зараз їх аж чотири)))

[Adam]

Так це вже ціла батарея! Можна добре шмальнути, в сенсі, поздоровити...

[Dr.Somebody]

а за інформацію дякую. зайду гляну, що в них там та як.
як довго виконується доставка?

Тиждень по ЄС та тиждень-два до нас.
Meest або NP Shopping

[Ramirez10]

на вашу думку , яке реле найкраще використати для перемикання акустики на два підсилювачі?

[Dr.Somebody]

на вашу думку , яке реле найкраще використати для перемикання акустики на два підсилювачі?

Микола Сухов саме зараз в пошуках гарного реле для свого посилювача. Наглядаємо, чекаємо:

phpBB [media]

[Essence]

на вашу думку , яке реле найкраще використати для перемикання акустики на два підсилювачі?

2 усилителя - 1 акустика, нужно менять усилители, тогда зачем реле? Если реле выносить в устройство (коробочку) или в акустику, хлопотно это. А вот с тумблером с хорошими контактами проблем меньше. Хочешь ставь в акустику и подводи с каждого усилителя сигнал своим кабелем, но проще коробчёнка возле усилителей. С усилителей короткие хорошие провода до коробченки а с последней хороший стандартный полноценный акустический кабель. Надоело, убрал с минимальными потерями сомопальщину и всё при своих.

[Justas*]

2 усилителя - 1 акустика, нужно менять усилители, тогда зачем реле?

Для дистанционного переключения.
viewtopic.php?p=12198#p12198
Тумблеры в отличии от реле, не нормируются по параметрам, о которых говорит Сухов.

[Essence]

Тумблеры в отличии от реле, не нормируются по параметрам, о которых говорит Сухов.

Я писал Ramirez10 а не Сухову. Реле в схеме и коммутация акустики имеют различные функции. Только для выбора акустики надежнее тумблер. Например ТВ1 как на картинке. Все параметры замечательные. Контакты чиcтое серебро. Другое дело если среди такого типа тумблеров нет перекидных контактов а только на вкл-выкл, но все равно можно поставить 2 вместо одного или поискать среди других типов тумблеров с хорошими параметрами. С двумя тумблерами получаем бесплатно такую опцию как ЛК один усилитель а ПК другой, возможно удобный для сравнения усилителей...


[Justas*]

Тумблеры в отличии от реле, не нормируются по параметрам, о которых говорит Сухов.

Я писал Ramirez10 а не Сухову. Реле в схеме и коммутация акустики имеют различные функции. Только для выбора акустики надежнее тумблер. Например ТВ1 как на картинке. Все параметры замечательные. Контакты чиcтое серебро.

Я тоже Сухову не писал, при чём тут это?
Может Вы не заметили, но перед Вашим постом был пост от Dr.Somebody
«Микола Сухов саме зараз в пошуках гарного реле для свого посилювача. Наглядаємо, чекаємо:»
Там как раз говорится о параметрах контактов реле для УМЗЧ.
Минимальный ток коммутации, не более 100мкА (0,0001А) и минимально сопротивление, не более 50мОм (0,005Ом), как к примеру у Omron MY4Z.
ТВ1 безусловно хороший тумблер (только не БУ с подгоревшими контактами), умели раньше делать! И в каком то плане надёжнее. И даже параметры указаны, хотя до Omron MY4Z не дотягивает.
Чистое серебро это неплохо, но оно окисляется. Нужно периодически чистить.
В реле есть и платиново-золотые контакты в герметичном исполнении.
По большому счёту, они нужны для мгновенного переключения усилителей при сравнении.
Не нужно при прослушивании отрывать задницу от дивана.

[gelert]

В акустичному застосуванні, як екстремальне рішення пропоную такі прилади, як КНЕ, або КНИ. Колись був вимірював їх контакти. Якщо комутувати без навантаження і контакти не ушкоджені - опір в межах сотні мікроом - одиниці міліом стабільно. Контакти срібляні. Комутування номінального навантаження звісно призводило до збільшення опору на порядок або і більше. Але це проблема майже всіх сухих контактів. Мінімальний струм не визначався, але велика площина контактів і стабільне і високе стискання їх дозволяють припустити їх вкрай низкі значення. Щоб комутувати в межах мікроампер-десятків ампер одночасно потрібен комбінований контакт. На той час кращого не знайшов, а зараз такого навіть не зустрічав. Наведені тумблери із КНЕ (КНИ) навіть порівняти не можна.

[Essence]

Снимок .JPG

[Ramirez10]

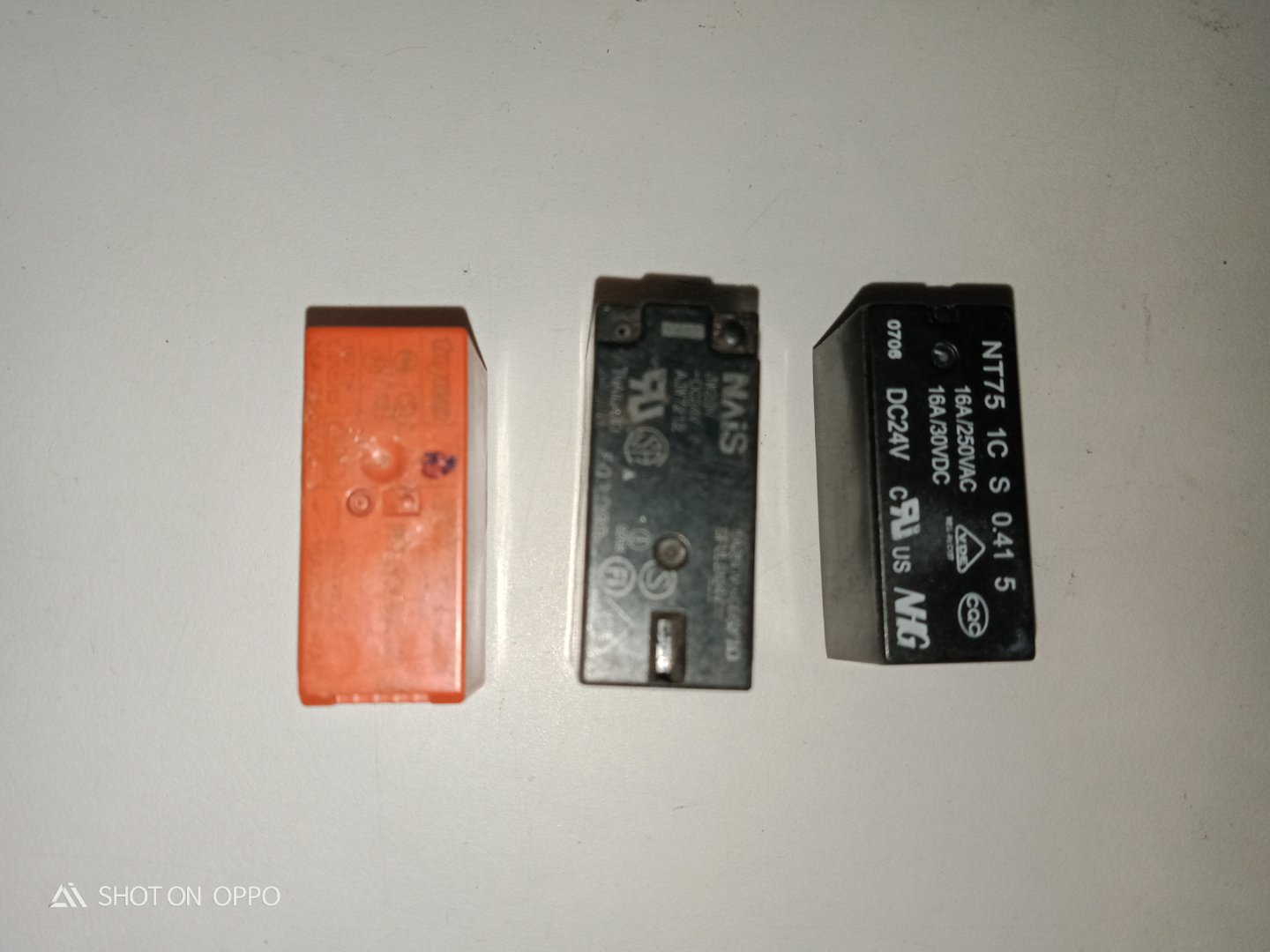

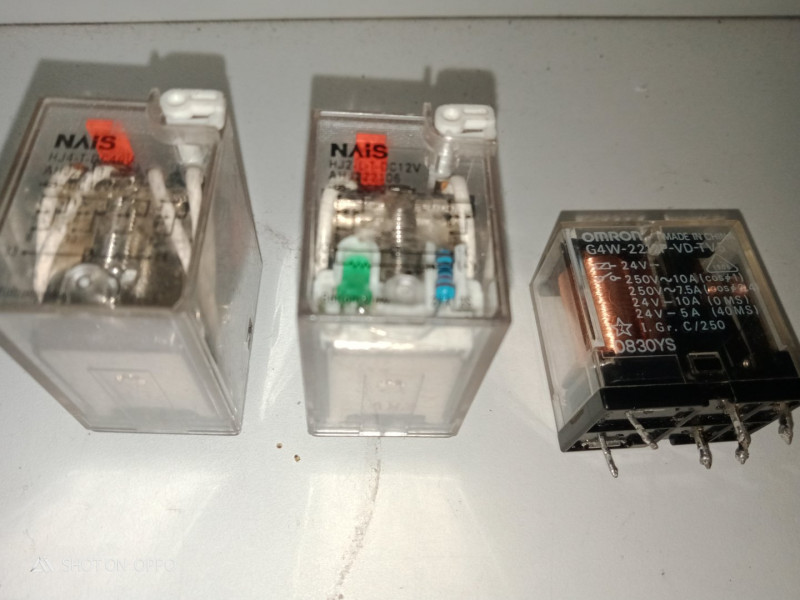

є декілька кандидатів
